产品类型	角磨机（切割机）
品牌	博世
型号	GWS 6115 Professional
额定输入功率	670 瓦
输出功率	400 瓦
额定转速	11000 转/分钟
砂轮最大直径	115 毫米
主轴螺纹	M 14
重量 (EPTA标准)	1.9 千克
防护等级	II (双重绝缘)
电源	交流电，220-230 伏
开关	带锁止功能的开/关
调速器	无（标准型号）
附加手柄	有，可左右安装
保护罩	用于磨削和切割（可拆卸）
主轴锁止装置	有
主要功能	磨削、切割、打磨、抛光
维护与清洁	定期用压缩空气清洁通风口
安全	双重绝缘、护手、保护罩
备件与可维修性	可通过博世售后获取，由授权专业人员维修
包含配件	附加手柄、组合扳手、磨削保护罩
保修	请咨询经销商或博世售后

常见问题 - GWS 6115 Professional BOSCH

如何更换砂轮？

更换砂轮前，请先拔掉工具电源。使用主轴锁止装置（1）锁住主轴。用组合扳手（5/6）松开锁紧螺母（12）。取下旧砂轮，按旋转方向安装新砂轮，并拧紧螺母。

角磨机的转速是多少？

所有GWS 6-115型号的额定转速为11000转/分钟。带调速器（E）的型号可在2800至11000转/分钟之间调节。

可以用这款角磨机进行切割吗？

可以，但必须使用专用的切割保护罩（15）。对于石材，建议使用金刚石切割片和吸尘罩（22）。

如何调节保护罩？

用螺丝刀松开固定螺丝（9），将保护罩（8）旋转到所需位置（避免火花飞向使用者），然后重新拧紧螺丝。

如果工作时砂轮卡住怎么办？

立即松开开关停止工具。在砂轮停止转动前不要将其从切口中取出。等待完全停止。查明卡住原因并排除后再重新启动。

如何使用附加手柄？

根据您的偏好将附加手柄（4）拧到齿轮箱的左侧或右侧。始终使用它以便更好地控制并降低反弹风险。

打磨时应使用哪种砂轮？

打磨时，请使用橡胶打磨盘（18）配合合适的砂纸。务必安装护手（17）。带调速器的型号建议使用2-3档速度。

如何清洁角磨机？

拔掉工具电源。定期用干燥的压缩空气清洁通风口，避免金属粉尘积聚。不要使用溶剂。小心存放配件。

这款型号有哪些可用配件？

配件包括：切割保护罩（15）、吸尘罩（22）、打磨盘（18）、杯形刷（21）、金刚石切割片（23）等。请查阅博世产品目录。

在哪里可以找到完整的使用说明书？

说明书可免费在notice-facile.com上获取PDF版本。您也可以访问博世官网www.bosch-pt.com获取更多技术信息。

用户手册 GWS 6115 Professional BOSCH

警告！阅读所有警告和所有说明！不遵照以下警告和说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。 让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。 避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。 当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。 使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 手不要伸展得太长。时刻注意立足点和身体平衡这样在意外情况下能很好地控制电动工具。 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。 如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。 在进行任何调节、更换附件或贮存电动工具之前必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。

针对角磨机的安全规章

砂磨、砂光、钢丝砂光或砂磨切割操作的通用安全警告

该电动工具是用于实现砂轮机、砂光机、钢丝刷或切断工具功能的。阅读随该电动工具提供的所有安全警告、说明、图解和规定。不了解以下所列所有说明将导致电击、着火和/或严重伤害。不推荐用该电动工具进行抛光。电动工具不按指定的功能去操作，可能发生危险和引起人身伤害。

不使用非工具制造商推荐和专门设计的附件。否则该附件可能被装到你的电动工具上，而它不能保证安全操作。附件的额定速度必须至少等于电动工具上标出的最大速度。附件以比其额定速度大的速度运转会发生爆裂和飞溅。附件的外径和厚度必须在电动工具额定能力范围之内。不正确的附件尺寸不能得到充分防护或控制。砂轮、法兰盘、靠背垫或任何其他附近的轴孔尺寸必须适合于安装到电工工具的主轴上。带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。不要使用损坏的附件。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，靠背垫是否有裂缝，撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具最大空载速度运行1分钟。损坏的附件通常在该试验时会碎裂。戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。切割附件碰到一根带电导线可能会使电动工具外露的金属零件带电并使操作者发生电击危险。使软线远离旋转的附件。如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。直到附件完全停止运动才放下电动工具。并且不得使用任何外力迫使金刚石切割片停转。旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。当携带电动工具时不要开动它。意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。经常清理电动工具的通风口。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。不要在易燃材料附近操作电动工具。火星可能会点燃这些材料。不要使用需用冷却液的附件。用水或其他冷却液可能导致电腐蚀或电击。

反弹和相关警告

反弹是因卡住或缠绕住的旋转砂轮，靠背垫，钢丝刷或其他附件而产生的突然反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在卡住点产生与附件旋转方向相反的运动。例如，如果砂轮被工件缠绕或卡住了，伸入卡住点的砂轮边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。在此条件下砂轮也可能碎裂。反弹是电动工具误用和/或不正确操作工序或条件的结果。可以通过采取以下给出的适当预防措施得以避免。保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。如采取合适的预防措施，操作者就可以控制反力矩或反弹力。绝不能将手靠近旋转附件。附件可能会反弹碰到手。不要站在发生反弹时电动工具可能移动到的地方。反弹将在缠绕点驱使工具逆砂轮运动方向运动。当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。尖角，锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。不要附装上锯链、木雕刀片或带齿锯片。这些锯片会产生频繁的反弹和失控。

对磨削和砂磨切割操作的专用安全警告

只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。不是为电动工具设计的砂轮不能充分得到防护，是不安全的。安装弯曲的砂轮时，砂轮的研磨面不可以突出于防护罩缘之外。防护罩无法遮蔽因为安装不当而突出于防护罩缘之外的砂轮。防护必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部分暴露在操作人面前。护罩帮助操作者免于受到爆裂砂轮片和偶然触及砂轮的危险。砂轮只用作推荐的用途。例如：不要用切割砂轮的侧面进行磨削。施加到砂轮侧面的力可能会使其碎裂。始终为所选砂轮选用未损坏的，有恰当规格和形状的砂轮法兰盘。合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘可以不同于砂轮法兰盘。不要使用从大规格电动工具上用剩的磨损砂轮。用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆裂。

对砂轮切割操作的附加专用安全警告

不要”夹”住切割砂轮或施加过大的压力。不要试图做过深的切割。给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反弹或砂轮爆裂的可能性。身体不要对着旋转砂轮，也不要站在其后。当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工具朝你推来。当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生反弹。调查并采取校正措施以消除砂轮卡住的原因。不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。如果电动工具在工件上重新起动，砂轮可能会卡住，爬出或反弹。支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处放置支承。当进行“盲切割”进入墙体或其他盲区时要格外小心。伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。

砂光操作的专用安全警告

当砂光时，不要使用超大砂盘纸。选用砂盘纸时应按照制造商的推荐。超出砂光垫盘的大砂盘纸有撕裂的危险并且会引起缠绕、砂盘的撕裂或反弹。

钢丝刷操作的专用安全警告

要意识到即使正常操作时钢丝线也会从刷子甩出。不要对钢丝刷施加过大的负荷而使得钢丝线承受过应力。钢丝线可能会轻易刺入薄的衣服和/或皮肤内。如果建议钢丝刷使用护罩，则不允许该护罩对钢丝轮或钢丝刷有任何干扰。钢丝轮或钢丝刷在工作负荷和离心力作用下直径会变大。

其它的警告事项

请佩戴护目镜。

使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。如果电源突然中断，例如停电或不小心拔出插头，得马上解除起停开关的锁定并把它设定在关闭的位置。这样可以避免机器突然起动。在研磨/割片尚未冷却之前，切勿持握研磨/割片。工作时切割片会变得非常炙热。

固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。

产品和功率描述

阅读所有的警告提示和指示。如未确实遵循警告提示和指示，可能导致电击、火灾并且/或其他的严重伤害。

按照规定使用机器

本电动工具适合在金属和石材上进行切割、粗磨以及使用钢丝刷研磨。

操作机器时不需要用水冲刷。

使用结合的磨具切割时，必须安装特殊的切割防护罩。

切割石材时，必须安装合适的吸尘装置。安装了经过许可的磨具后，也可以使用本电动工具进行砂纸研磨。

插图上的机件

1.主轴锁定键 2.起停开关 3.设定转速的指拨轮（GWS6-100E/GWS6-115E/GWS6-125E） 4.辅助手柄（绝缘握柄） 5.针对M14主轴的通用扳手* 6.针对M10主轴的通用扳手 7.主轴 8.针对研磨时使用的防护罩 9.防护罩的固定螺丝

机件的编号和电动工具详解图上的编号一致。 10.含O形环的固定法兰 11.磨片 12.夹紧螺母 13.快速螺母SDS-clic 14.超合金杯碟 15.针对切割时使用的防护罩 16.切割片 17.护手片 18.橡胶磨盘* 19.砂纸* 20.圆螺母* 21.杯形钢丝刷* 22.以导引板切割时所使用的吸尘罩* 23.金刚石切割片 24.手柄（绝缘握柄） 25.机壳上的转向箭头 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

按照规定使用机器

本电动工具适合在金属和石材上进行切割、粗磨以及使用钢丝刷研磨。

操作机器时不需要用水冲刷。

使用结合的磨具切割时，必须安装特殊的切割防护罩。

切割石材时，必须安装合适的吸尘装置。

安装了经过许可的磨具后，也可以使用本电动工具进行砂纸研磨。

插图上的机件

18|中文

技术数据

角磨机	GWS...	5-100	580	5-115	670	6-100
物品代码 0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
额定输入功率	瓦	580	580	580 670	670
输出功率	瓦	300	300	300 400	400
额定转速 次 / 分 11000 11000 11000 11000 11000
最大砂轮直径 毫米 100 100 115 100 100
主轴螺纹		M 10	M 10	M 14	M 10	M 10
研磨轴上的最大螺纹长度	毫米	17	17	22	17	17
设定转速
重量符合 EPTA-Procedure 01/2003	公斤	1,8	1,8	1,9	1,8	1,8
绝缘等级		II / II	II / II	II / II	II / II	II / II
角磨机	GWS...	6-100 E	6-115	6-115 E	6-125	6-125 E
物品代码	0 601 ...	375 7..	375 0..	375 5..	375 1..	375 9..
				375 7..
				375 9..
额定输入功率	瓦	670	670	670	670	670
输出功率	瓦	400	400	400	400	400
额定转速	次 / 分	11000	11000	11000	11000	11000
转速设定范围	次 / 分	2800		2800		2800
		- 11000		- 11000		- 11000
最大砂轮直径	毫米	100 115		115 125	125
主轴螺纹		M 10	M 14	M 14	M 14	M 14
研磨轴上的最大螺纹长度	毫米	17	22	22	22	22
设定转速		●		●		●
重量符合 EPTA-Procedure 01/2003	公斤	1,8	1,9	1,9	1,9	1,9
绝缘等级		II / II	II / II	II / II	II / II	II / II
本说明书提供的参数是以 230 V 为依据，于低电压地区，此数据有可能不同。

安装

安装保护装备

维修电动工具或换装零、配件之前，务必从插座上拔出插头。

指示：如果研磨片在工作中途断裂了，或者防护罩上/电动工具上的接头损坏了，务必即刻将电动工具交给顾客服务处修理。地址可以参考“顾客服务处和顾客咨询中心”。

研磨时使用的防护罩

将防护罩8安装到主轴上。根据工作需要调整好防护罩8的位置。用螺丝刀拧紧固定螺丝9，锁定防护罩8。

适度地调整防护罩8，避免让工作时产生的火花喷向操作者。

指示：防护罩8上有特殊突起，如此可以避免在电动工具上安装了不合适的防护罩。

切割时使用的防护罩

使用结合的磨具切割时，务必安装针对切割的防护罩15。 - 在石材上进行切割时，必须安装合适的吸尘装置。 以安装研磨防护罩8的方式安装切割防护罩15。

切割时使用的带有导引板的吸尘罩

以安装研磨防护罩8的方式安装切割时使用的带有导引板的吸尘罩22。

辅助手柄

操作电动工具时务必使用辅助手柄4。

根据工作要求，把辅助手柄4安装在机头的右侧或左侧。

护手片

使用橡胶磨盘18，杯形钢丝刷，轮刷和千叶砂磨轮工作时，务必在机器上加装护手片17。

使用辅助手柄4夹住护手片17。

安装磨具

维修电动工具或换装零、配件之前，务必从插座上拔出插头。 在研磨/割片尚未冷却之前，切勿持握研磨/割片。工作时切割片会变得非常炙热。

清洁主轴7和所有即将安装的零件。 安装及拆卸磨具时，必须先使用主轴锁定键1固定主轴。 待主轴完全静止后，才可以使用主轴锁定键。否则可能会损坏电动工具。

研磨／切割片

注意磨具的规格。磨具上的孔直径必须和固定法兰完全吻合。不可以使用转接头或异径管。

使用金刚石切割片时，金刚石切割片上的箭头方向必须和机器的转向一致（参考机头上的转向箭头）。安装过程请参考插图。

转入夹紧螺母12以便固定研磨/切割片。接着再使用通用扳手5/6拧紧夹紧螺母，请参考“快速螺母”。

在安装好磨具且尚未开动机器之前，必须检查磨具是否正确地装牢了，磨具能否自由无阻地旋转。务必确定磨具转动时不会和防护罩或其它的机件产生摩擦。

针对M14主轴的固定法兰：在固定法兰10的定心轴环上有一个塑料零件（O形环）。如果缺少O形环或O形环损坏了，务必在继续使用之前更换固定法兰10。

针对M10主轴的固定法兰：这个固定法兰是双面都可以使用的。

千叶砂磨轮

使用千叶砂磨轮工作时务必在机器上加装护手片17。

橡胶磨盘

使用橡胶磨盘18工作时务必在机器上加装护手片17。

安装过程请参考插图。

转入圆螺母20并使用通用扳手5/6拧紧螺母。

杯形钢丝刷/轮刷

• 使用杯形钢丝刷或轮刷工作时务必在机器上加装护手片17。

安装过程请参考插图。

把杯形钢丝刷／轮刷装入主轴中，上述磨具必须紧靠在主轴螺纹末端的法兰上。使用开口扳手拧紧杯形钢丝刷／轮刷。

快速螺母SDS-clic

可以使用快速螺母13代替夹紧螺母12。如此可以简化更换磨具的工作，无须借助任何工具。快速螺母13只能安装在砂轮或切割片上。只能使用完好、未受损的快速螺母13。

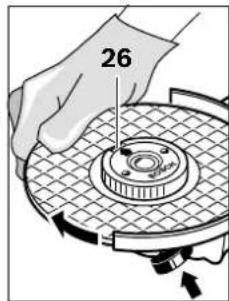

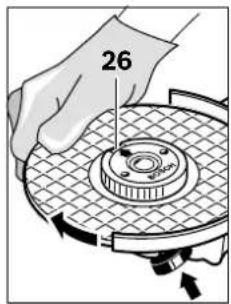

安装快速螺母13时请注意，标示字母的这一面不可以朝向砂轮；箭头必须指着记号26。

使用主轴锁定键1固定主轴。然后朝着顺时针的方向用力地转动砂轮，以便拧紧快速螺母。

如果安装正确，而且快速螺母未损坏的话，一般可以用手朝着逆时针的转向拧松快速螺母。

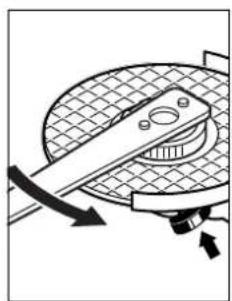

如果无法用手取出快速螺母，则要使用通用扳手拧松螺母，千万不可以使用钳子强行转开螺母。请参考插图安装通用扳手5/6。

机器适用的磨具

您可以使用本说明书中提到的所有磨具。

选用磨具的许可转速（次/分）或圆周转速（米/秒），必须和以下表格中的数据一致。

因此必须认清磨具标签上的许可转速/圆周速度。

最大 [毫米] [毫米] D bd [次/分] [米/秒]
b D	100	6	16,0	11000 80
	115	6	22,2	11000 80
	125	6	22,2	11000 80
D	100	-	-	11000 80
	115	-	-	11000 80
	125	-	-	11000 80
b D	70	30	M 10	11000 45
	75	30	M 14	11000 45

旋转机头

维修电动工具或换装零、配件之前，务必从插座上拔出插头。

机器操作者可根据需要分段式转动机头，每一段的旋转角度为90度。此功能的优点是能够在特殊的工作状况下，把起停开关移动到比较容易操作的位置，例如针对左撇子。

先转出4个螺丝。小心地把机头旋转到需要的位置上，无须从

机壳上拆下机头。装回4个螺丝并将其拧紧。

吸锯尘 / 吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 尽可能使用适合物料的吸尘装置。
• 工作场所要保持空气流通。
• 最好佩戴 P2 滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

操作

操作机器

注意电源的电压！电源的电压必须和电动工具铭牌上标示的电压一致。机器上的附件可能割断隐藏着的电线或机器本身的电源线，所以一定要握着绝缘手柄24和辅助手柄4操作机器。电动工具的附件如果接触了带电的线路，机器上的金属零件会导电，可能造成操作者触电。

如果把电动工具连接在行动的发电装置上（例如发电机），由于上述装置的备用功率不足，而且也没有合适的电压调节器（例如未配备起动电流加强装置），可能在开动机器时发生功率不足或其它不寻常的反应。

操作机器时必须把机器连接在合适的电源上，并且要使用正确的电压和电频率。

开动/关闭

开动电动工具时，必须向前推移起停开关2。

按下起停开关2的前端并让开关卡在这个位置，便可以固定起停开关2。

放开起停开关2即可关闭电动工具。如果开关被固定了，可以先按下起停开关2的后端并随即放开。

开机前，先检查是否已经正确地安装好磨具，观察磨具转动时会不会产生摩擦，并且要进行至少1分钟的无负载试机。切勿使用损坏、变形或转动时会震动的磨具。损坏的磨具可能断裂并造成伤害。

设定转速（GWS6-100E/GWS6-115E/GWS6-125E)

使用转速调整轮3，即使在机器运作当中也可以设定须要的转速。

以下表格中的数据只供参考。

工件物料用途使用的工具指拨轮的位置

在支撑墙上开缝时必须特别小心，参考“有关静力学的注意事项”。 固定好站立不稳的工件。 勿让电动工具因为过载而停止转动。

强烈过载之后必须让电动工具在无载的状况下运转数分钟，这样能够帮助电动工具冷却。 在研磨/割片尚未冷却之前，切勿持握研磨/割片。工作时切割片会变得非常炙热。 不可以把电动工具安装在切割研磨架上操作。

粗磨

勿使用切割片进行粗磨作业。

粗磨时如果砂轮和研磨表面成30或40度角，则能够达到最好的粗磨效果。操作时只须轻压并来回地移动机器，如此加工物料才不会变热，不会变色，并且物件表面不会出现凹陷的痕迹。

千叶砂磨轮

使用千叶砂磨轮（附件）可以在隆起的表面和型材上研磨。

千叶砂磨轮的使用寿命比一般砂轮的使用寿命长，而且工作噪音和研磨温度也比较低。

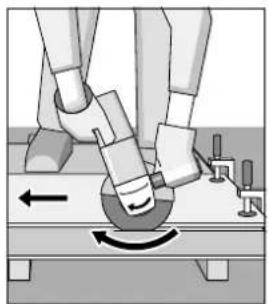

切割金属

使用结合的磨具切割时，务必安装针对切割的防护罩15。

切割时必须施力均匀，根据工件的物料来决定推动的力道。操作机器时勿重压机器，勿倾斜，勿摇晃。不可以使用侧压的方式来制止仍继续转动的切割片。

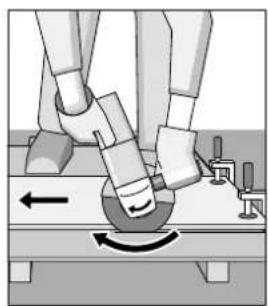

必须逆着机器的转向推动电动工具，否则容易失控，并导致电动工具从切线中滑出。

切割型材和四角钢管时，必须从直径最小处开始切割。

切割石材

在石材上进行切割时，必须安装合适的吸尘装置。请佩戴防尘面具。本电动工具只能够进行干式切割和干式研磨。

切割石材时最好使用金刚石切割片。

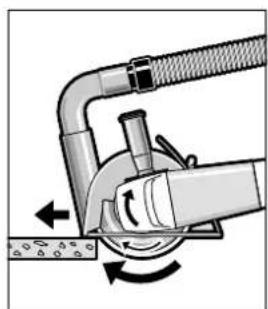

使用带有导引板的吸尘罩22切割时，必须使用检验合格的石尘专用吸尘装置。博世提供了合适的吸尘器。

开动电动工具，并把导引装置的前端放置在工件上。参考工件的物料，适当地施力推进机器。

切割高硬度的工件时，例如碎石含量很高的水泥，可能因为金刚石切割片过热而导致切割片损坏。如果切割工件过硬，操作机器时金刚石切割片的周围会出现火花。

此时必须停下工作，让切割片在空载的状况下以最高转速运作片刻，如此可以帮助降低切割片的温度。

如果切割片的切割效率明显降低，而且进行切割时会出现火花环，则表示金刚石切割片已经变钝。如果发生上述状况，可以把切割片在研磨材料上（例如石灰砂石）来回刷磨数次，这样切割片又会锋利如初。

有关静力学的注意事项

关于在支撑墙上开缝时应该注意的事项，请参考DIN1053第一部上的规定，或各国有关的法规。务必确实遵循相关的法令规定。正式动工以前，先向负责的静力学者，工程师或工程负责人请教有关细节。

维修和服务

维修和清洁

维修电动工具或换装零、配件之前，务必从插座上拔出插头。电动工具和通风间隙都必须保持清洁，这样才能够提高工作品质和安全性。在某些极端的操作环境下，如果可能的话一定要使用吸尘装备。吹除通气孔中的污垢并且要使用剩余电流（FI）保护开关。加工金属时可能在电动工具的内部堆积会导电的废尘。这样可能会影响电动工具的安全绝缘性能。

小心地保存和使用附件。

如果必须更换连接线，务必把这项工作交给博世或者经授权的博世电动工具顾客服务执行，以避免危害机器的安全性能。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区滨康路567号

邮政编码：310052

免费服务热线：4008268484

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

羅伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

傅真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.hk

制造商地址：

罗伯特博世有限公司

营业范围电动工具

70764 Leinfelden-Echterdingen (莱菲登一艾希德登)

GERMANY （德国）

处理废弃物

必须以符合环保的方式，回收再利用损坏的机器、附件和废弃的包装材料。

不可以把电动工具丢入家庭垃圾中！

保留修改权。

中文

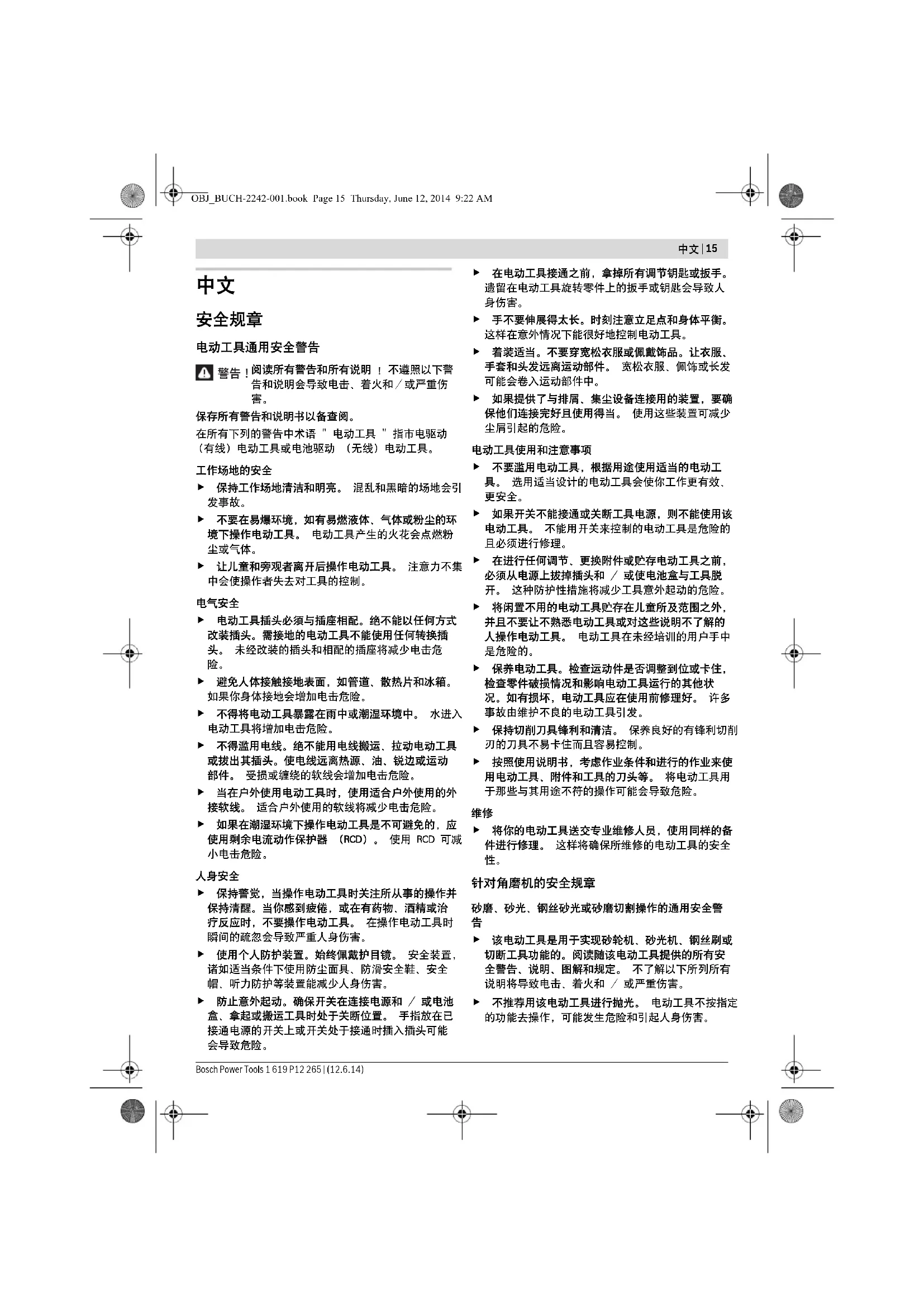

安全規章

電動工具通用安全警告

警告

閱讀所有警告和所有說明。不遵照以下警告和說明會導致電擊、著火和/或嚴重傷害。

保存所有警告和說明書以備查閱。

在所有下列的警告中，術語「電動工具」指市電驅動（有線）電動工具或電池驅動（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。讓兒童和旁觀者離開後操作電動工具。注意力不集中會使你失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。避免人體接觸接地表面，如管道、散熱片和冰箱。如果你身體接地會增加電擊危險。不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳邊或運動部件。受損或纏繞的軟線會增加電擊危險。當在戶外使用電動工具時，使用適合戶外使用的外接軟線。適合戶外使用的軟線，將減少電擊危險。如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用 RCD 可減小電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關斷位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。

在電動工具接通之前，拿掉所有調節鑰匙或扳手。還留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的衣服、手套和頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。如果提供了與排屑、集塵設備連接用的裝置，要確保它們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使你工作更有效、更安全。如果開關不能接通或關斷工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。在進行任何調節、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或使電池盒與工具脫開。這種防護性措施將減少工具意外起動的危險。將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。保養電動工具。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。按照使用說明書，考慮作業條件和進行的作業來使用電動工具、附件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。

檢修

將你的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

針對角磨機的安全規章

砂磨、砂光、鋼絲砂光或砂磨切割操作的通用安全警告

該電動工具是用于實現砂輪機、砂光機、鋼絲刷或切斷工具功能的。閱讀隨該電動工具提供的所有安全警告、說明、圖解和規定。不了解以下所列所有說明將導致電擊、著火和/或嚴重傷害。不推薦用該電動工具進行抛光。電動工具不按指定的功能去操作，可能發生危險和引起人身傷害。

不使用非工具制造商推薦和專門設計的附件。否則該附件可能被裝到你的電動工具上，而它不能保證安全操作。 - 附件的額定速度必須至少等于電動工具上標出的最大速度。附件以比其額定速度大的速度運轉會發生爆裂和飛濺。 - 附件的外徑和厚度必須在電動工具額定能力範圍之内。不正確的附件尺寸不能得到充分防護或控制。 - 安裝件如果配備了螺紋插柄，插柄上的螺紋必須和主軸上的螺紋準確接合。安裝時必須借助法蘭的安裝件，該安裝件上的孔直徑必須和法蘭的接頭直徑吻合。如果無法將安裝件準確地固定在電動工具上，不僅安裝件無法均勻旋轉，旋轉時會強烈震動並且會造成操作失控。 不要使用損壞的附件。在每次使用前要檢查附件，例如砂輪是否有碎片和裂縫，靠背墊是否有裂縫，撕裂或過度磨損，鋼絲刷是否松動或金屬線是否斷裂。如果電動工具或附件跌落了，檢查是否有損壞或安裝沒有損壞的附件。檢查和安裝附件後，讓自己和旁觀者的位置遠離旋轉附件的平面，並以電動工具最大空載速度運行1分鐘。損壞的附件通常在該試驗時會碎裂。 戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。 讓旁觀者與工作區域保持一安全距離。任何進入工作區域的人必須戴上防護用品。工件或破損附件的碎片可能會飛出並引起緊靠著操作區域的旁觀者的傷害。切割附件觸及帶電導線會使電動工具外露的金屬零件帶電，並使操作者觸電。 當在切割附件有可能切割到暗線或自身電線的場所進行操作時，只能通過絕緣握持面來握住電動工具。切割附件碰到一根帶電導線會使電動工具外露的金屬零件帶電並使操作者發生電擊危險。 使軟線遠離旋轉的附件。如果控制不當，軟線可能被切斷或纏住，並使得你的手或手臂可能被卷入旋轉附件中。 直到附件完全停止運動才放下電動工具。並且不得使用任何外力迫使金剛石切割片停轉。旋轉的附件可能會抓住表面並拉動電動工具而讓你失去對工具的控制。 當攜帶電動工具時不要開動它。意外地觸及旋轉附件可能會纏住你的衣服而使附件傷害身體。 經常清理電動工具的通風口。電動機風扇會將灰塵吸進機殼，過多的金屬粉末沉積會導致電氣危險。 不要在易燃材料附近操作電動工具。火星可能會點燃這些材料。

不要使用需用冷卻液的附件。用水或其他冷卻液可能導致電腐蝕或電擊。

反彈和相關警告

- 反彈是因卡住或纏繞住的旋轉砂輪，靠背墊，鋼絲刷或其他附件而產生的突然反作用力。卡住或纏繞會引起旋轉附件的迅速堵轉，隨之使失控的電動工具在卡住點產生與附件旋轉方向相反的運動。例如，如果砂輪被工件纏繞或卡住了，伸入卡住點的砂輪邊緣可能會進入材料表面而引起砂輪爬出或反彈。砂輪可能飛向或飛離操作者，這取決于砂輪在卡住點的運動方向。在此條件下砂輪也可能碎裂。 反彈是電動工具誤用和/或不正確操作工序或條件的結果。可以通過採取以下給出的適當預防措施得以避免。 保持緊握電動工具，使你的身體和手臂處于正確狀態以抵抗反彈力。如有輔助手柄，則要一直使用，以便最大限度控制住起動時的反彈力或反力矩。如采取合適的預防措施，操作者就可以控制反力矩或反彈力。 絕不能將手靠近旋轉附件。附件可能會反彈傷到手。 不要站在發生反彈時電動工具可能移動到的地方。反彈將在纏繞點驅使工具逆砂輪運動方向運動。 當在尖角，鈍邊等處作業時要特別小心。避免附件的彈跳和纏繞。尖角，鈍邊和彈跳具有纏繞旋轉附件的趨勢並引起反彈的失控。 不要附裝鋸鏈，木雕刀片或帶齒鋸片。這些鋸片會產生頻繁的反彈和失控。

對磨削和砂磨切割操作的專用安全警告

只使用所推薦的砂輪型號和為選用砂輪專門設計的護罩。不是為電動工具設計的砂輪不能充分得到防護，是不安全的。 安裝彎曲的砂輪時，砂輪的研磨面不可以突出於防護罩緣之外。防護罩無法遮蔽因為安裝不當而突出於防護罩緣之外的砂輪。 防護罩必須牢固地裝在電動工具上，並且被調整在最具安全性的位置，只能有最小部分的砂輪暴露在操作人前面。防護罩能夠保護操作者免受到爆裂砂輪碎片割傷，避免操作者偶然觸及砂輪以及火花點燃衣物等的危險。 砂輪只用作推薦的用途。例如：不要用切割砂輪的側面進行磨削。施加到砂輪側面的力可能會使其碎裂。 始終為所選砂輪選用未損壞的，有恰當規格和形狀的砂輪法蘭盤。合適的砂輪法蘭盤支承砂輪可以減小砂輪破裂的可能性。切割砂輪的法蘭盤可以不同于砂輪法蘭盤。

不要使用從大規格電動工具上用剩的磨損砂輪。用于大規格電動工具上的砂輪不適于較小規格工具的高速工況並可能會爆裂。

對砂輪切割操作的附加專用安全警告

不要"夾"住切割砂輪或施加過大的壓力。不要試圖做過深的切割。給砂輪施加過應力增加了砂輪在切割時的負載，容易纏繞或卡住，增加了反彈或砂輪爆裂的可能性。 - 身體不要對著旋轉砂輪，也不要站在其後。當把砂輪從操作者身邊的操作點移開時，可能的反彈會使旋轉砂輪和電動工具朝你推來。 當砂輪被卡住或無論任何原因而中斷切割時，關掉電動工具並握住工具不要動，直到砂輪完全停止。決不要試圖當砂輪仍然運轉時使切割砂輪脫離切割，否則會發生反彈。調查並采取校正措施以消除砂輪卡住的原因。 不得在切割片與工件接觸的情況下啟動切割機，不能在工件上重新起動切割操作。讓砂輪達到全速後再小心地重新進入切割。如果電動工具在工件上重新起動，砂輪可能會卡住，爬出或反彈。 - 支撐住板材或超大工件可使得砂輪卡住和反彈的危險降到最低限度。大工件憑借自重而下垂。必須在工件靠近切割線處和砂輪兩側近工件邊緣處放置支承。 當進行"盲切割"進入牆體或其他盲區時要格外小心。伸出的砂輪可能會割到煤氣管或水管，電線或由此引起反彈的物體。

砂光操作的專用安全警告

當砂光時，不要使用超大砂盤紙。選用砂盤紙時應按照制造商的推薦。超出砂光墊盤的大砂盤紙有撕裂的危險並且會引起纏繞、砂盤的撕裂或反彈。

鋼絲刷操作的專用安全警告

要意識到即使正常操作時鋼絲線也會從刷子甩出。不要對鋼絲刷施加過大的負荷而使得鋼絲線承受過應力。鋼絲線可能會輕易刺入薄的衣服和/或皮膚內。 如果建議鋼絲刷使用護罩，則不允許該護罩對鋼絲輪或鋼絲刷有任何干擾。鋼絲輪或鋼絲刷在工作負荷和離心力作用下直徑會變大。

其他的警告事项

请佩戴护目镜。

使用合适的检测装置探测隐藏的电线，或者向当地的相关单位寻求支持。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。击穿水管不仅会造成严重的财物损失，也可能导致触电。

如果电源突然中断，例如停电或不小心拔出插头，必须立即解除起停开关的锁定，并将其设定在关闭的位置。这样可以避免机器突然再起动而造成失控。在研磨/切割片尚未冷却之前，切勿持握研磨/切割片。工作时切割片会变得非常炙热。固定好工件。使用固定装置或虎钳固定工件，会比用手持握工件更牢固。

产品和功率描述

阅读所有的警告提示和指示。如未确实遵循警告提示和指示，可能导致电击、火灾并且/或其他的严重伤害。

按照规定使用机器

本电动工具适合在金属和石材上进行切割、粗磨以及使用钢丝刷研磨。操作机器时不需要用水冲刷。

使用结合磨具切割时，必须安装特殊的切割防护罩。

切割石材时，必须安装合适的吸尘装置。

安装了经过许可的磨具后，也可以使用本电动工具进行砂纸研磨。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

1主轴锁定键 2起停开关 3设定转速的指拨轮（GWS6-100E/GWS6-115E/GWS6-125E） 4辅助手柄（绝缘握柄）

5针对M14主轴的通用扳手*

6针对M10主轴的通用扳手* 7主轴 8针对研磨时使用的防护罩 9防护罩的固定螺丝 10含O形环的固定法兰

11磨片*

12夹紧螺母

13快速螺母 SDS-eclc

14超合金杯碟

15针对切割时使用的防护罩*

16切割片*

17护手片*

18橡胶磨盘*

19砂纸*

20圆螺母*

21杯形钢丝刷

22以导引板切割时所使用的吸尘罩*

23金刚石切割片*

24 手柄（絕緣握柄）

25 機殼上的轉向箭頭

*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。

本公司的附件清單中有完整的附件供應項目。

技術性數據

角磨機	GWS...	5-100		580	5-115		670	6-100
物品代碼	0 601 ...	376	0..	376	0..	376	2..	375
額定輸入功率	瓦	580		580	580		670	670
輸出功率	瓦	300		300	300		400	400
額定轉速	次/分	11000		11000	11000		11000	11000
最大砂輪直徑	毫米	100		100	115		100	100
主軸螺紋		M 10		M 10	M 14		M 10	M 10
研磨軸上的最大螺紋長度	毫米	17		17	22		17	17
設定轉速
重量符合 EPTA-Procedure 01/2003	公斤	1,8		1,8	1,9		1,8	1,8
絕緣等級		☐/II		☐/II	☐/II		☐/II	☐/II

26|中文

角磨機	GWS...	6-100 E	6-115	6-115 E	6-125	6-125 E
物品代碼 0 601 ... 375 7.. 375 0.. 375 5..					375 1..	375 9..
				375 7..
				375 9..
額定輸入功率	瓦	670	670	670	670
輸出功率	瓦	400	400	400	400
額定轉速	次/分	11000	11000	11000	11000	11000
轉速設定範圍	次/分	2800	-	2800	-	2800
		11000		11000		11000
最大砂輪直徑	毫米	100	115	125	125
主軸螺紋		M 10	M 14	M 14	M 14	M 14
研磨軸上的最大螺紋長度	毫米	17	22	22	22	22
設定轉速		●	-	●	-	●
重量符合 EPTA-Procedure 01/2003	公斤	1,8	1,9	1,9	1,9	1,9
絕緣等級		□/II	□/II	□/II	□/II	□/II
本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。

安裝

安裝保護裝備

維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

指示：如果研磨片在工作中途斷裂了，或者防護罩上／電動工具上的接頭損壞了，務必即刻將電動工具交給顧客服務處修理。地址可以參考“顧客服務處和顧客咨詢中心”。

研磨時使用的防護罩

將防護罩8套在軸頸上。請依據工作過程中的需求，配合調整防護罩8的位置。若欲固定住防護罩8的位置，請用螺絲起子鎖緊止付螺絲9。

適度地調整防護罩8，避免讓工作時產生的火花噴向操作者。

指示：防護罩8上有特殊突起，如此可以避免在電動工具上安裝了不合適的防護罩。

切割時使用的防護罩

使用結合的磨具切割時，務必安裝針對切割的防護罩15。

在石材上進行切割時，必須安裝合適的吸塵裝置。以安裝研磨防護罩8的方式安裝切割防護罩15。

切割時使用的帶有導引板的吸塵罩

安裝切割時使用的帶有導引板的吸塵罩22的方式，與安裝研磨防護罩8的方式相同。

輔助手柄

操作電動工具時務必使用輔助手柄4。

根據工作要求，把輔助手柄4安裝在機頭的右側或左側。

護手片

使用橡膠磨盤18、杯形鋼絲刷、輪刷和千葉砂磨輪工作時，務必在機器上加裝護手片17。

使用輔助手柄4夾住護手片17。

安裝磨具

維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。在研磨/切割片尚未冷卻之前，切勿持握研磨/切割片。工作時切割片會變得非常炙熱。

清潔主軸7和所有即將安裝的零件。

安裝及拆卸磨具時，必須先使用主軸鎖定鍵1固定主軸。待主軸完全靜止後，才可以使用主軸鎖定鍵。否則可能會損壞電動工具。

研磨／切割片

注意磨具的規格。磨具上的孔直徑必須和固定法蘭完全吻合。不可以使用轉接頭或異徑管。

使用金剛石切割片時，金剛石切割片上的箭頭方向，必須和機器的轉向一致（參考機頭上的轉向箭頭）。安裝過程請參考插圖。

轉入夾緊螺母12以便固定研磨／切割片。接著再使用通用扳手5/6撑緊夾緊螺母，請參考“快速螺母”。

在安裝好磨具且尚未開動機器之前，必須檢查磨具是否正確地裝牢了，磨具能否自由無阻地旋轉。務必確定磨具轉動時不會和防護罩或其它的機件產生磨擦。

針對M14主軸的固定法蘭：在固定法蘭10的定心軸環上有一個塑料零件（O形環）。如果缺少O形環或O形環損壞了，務必在繼續使用之前更換固定法蘭10。 針對M10主軸的固定法蘭：這個固定法蘭是雙面都可以使用的。

千葉砂磨輪

使用千葉砂磨輪工作時務必在機器上加裝護手片17。

橡膠磨盤

使用橡膠磨盤18工作時務必在機器上加裝護手片17。

安装過程請參考插圖。

轉入圓螺母20並使用通用扳手5/6擋緊螺母。

杯形鋼絲刷 / 輸刷

使用杯形鋼絲刷或輪刷工作時務必在機器上加裝護手片17。

安裝過程請參考插圖。

将杯形钢丝刷/轮刷装入主轴中，上述磨具必须紧靠在主轴螺纹末端的法兰上。使用开口扳手拧紧杯形钢丝刷/轮刷。

快速螺母SDS-clic

可以使用快速螺母13代替夹紧螺母12。这样可以简化更换磨具的工作，无需借助任何工具。

快速螺母13只能安装在砂轮或切割片上。

只能使用完好、未受损的快速螺母13。

安装快速螺母13时请注意，标有字母的一面不可以朝向砂轮；箭头必须指向记号26。

使用主轴锁定键1固定主轴。然后朝着顺时针方向用力转动砂轮，以便拧紧快速螺母。

如果安装正确，而且快速螺母未损坏的话，一般可以用手朝着逆时针方向拧松快速螺母。

如果无法用手取出快速螺母，则要使用通用扳手拧松螺母，千万不要使用钳子强行转开螺母。请参考插图安装通用扳手5/6。

机器适用的磨具

您可以使用本说明书中提到的所有磨具。

选用磨具的许可转速 [次/分] 或圆周转速 [米/秒]，必须和以下表格中的数据一致。

因此必须认清磨具标签上的许可转速/圆周速度。

最大 [毫米] [毫米] D bd [次/分] [米/秒]
b d D	100	6	16,0	11000	80
	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	100			11000	80
	115			11000	80
	125			11000	80
b D	70	30	M 10	11000	45
	75	30	M 14	11000	45

旋转机头

维修电动工具或换装零、配件之前，务必从插座上拔出插头。

機器操作者可根據需要分段式轉動機頭，每一段的旋轉角度為90度。此功能的優點是能夠在特殊的工作狀況下，把起停開關移動到比較容易操作的位置，例如針對左撇子。

先轉出4個螺絲。小心地把機頭旋轉到需要的位置上，無須從

機殼上拆下機頭。 裝回4個螺絲并將其擋緊。

28|中文

吸锯厘／吸锯屑

含鉛的顔料以及某些木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致癌，特別是和處理木材的添加劑（例如木材的防腐劑等）結合之後。只有經過專業訓練的人才能夠加工含石棉的物料。

• 盡可能使用適合物料的吸塵裝置。
• 工作場所要保持空氣流通。
• 最好佩戴 P2 濾網等級的口罩。

請留心並遵守貴國和加工物料有關的法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

操作

操作機器

注意電源的電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。

機器上的附件可能割斷隱藏著的電線或機器本身的電源線，所以一定要握著絕緣手柄24和輔助手柄4操作機器。電動工具的附件如果接觸了帶電的線路，機器上的金屬零件會導電，可能造成操作者觸電。

如果把電動工具連接在行動的發電裝置上（例如發電機），由於上述裝置的備用功率不足，而且也沒有合適的電壓調節器（例如未配備起動電流加強裝置），可能在開動機器時發生功率不足或其它不尋常的反應。

操作機器時必須把機器連接在合適的電源上，並且要使用正確的電壓和電頻率。

開動／關閉

開動電動工具時，必須向前推移起停開關2。

按下起停開關2的前端並讓開關卡在這個位置，便可以固定起停開關2。

放開起停開關2即可關閉電動工具。如果開關被固定了，可以先按下起停開關2的後端並隨即放開。

開機前，先檢查是否已經正確地安裝好磨具，觀察磨具轉動時會不會產生磨擦，并且要進行至少1分鐘的無負載試機。切勿使用損壞、變形或轉動時會震動的磨具。損壞的磨具可能斷裂并造成傷害。

設定轉速（GWS6-100E/GWS6-115E/GWS6-125E)

使用轉速調整輸3，即使在機器運作當中也可以設定須要的轉速。

以下表格中的數據只供參考。

工件物料 用途 使用的工具 指撥輪的位置
金屬 去除顔料 砂紙	2 3
木材,金屬 刷磨,除銹	杯型鋼絲刷,砂紙	3
金屬,石材 研磨	砂輪	4-6
金屬 粗磨 砂輪	6
石材 切割 切割片和導引裝置	(切割石材時務必使用導引裝置)	6

有關操作方式的指點

在支撐牆上開縫時必須特別小心，參考“有關靜力學的注意事項”。 固定好站立不穩的工件。 勿讓電動工具因為過載而停止轉動。 強烈過載之後必須讓電動工具在無載的狀況下運轉數分鐘，這樣能夠幫助電動工具冷卻。 在研磨/割片尚未冷卻之前，切勿持握研磨/割片。工作時切割片會變得非常炙熱。 - 不可以把電動工具安裝在切割研磨架上操作。

粗磨

勿使用切割片進行粗磨作業。

粗磨时如果砂轮和研磨表面成30或40度角，则能够达到最好的粗磨效果。操作时只须轻压并来回地移动机器，如此加工物料才不会变热，不会变色，并且物件表面不会出现凹陷的痕迹。

千叶砂磨轮

使用千叶砂磨轮（附件）可以在隆起的表面和型材上研磨。

千叶砂磨轮的使用寿命，会比一般砂轮的使用寿命长。而且它的工作噪音和研磨温度也比较低。

切割金属

使用结合的磨具切划时，务必安装针对切划的防护罩15.

切割时必须施力均匀，得根据工件的物料来决定推动的力道。操作机器时勿重压机器，勿倾斜，勿摇见。不可以使用侧压的方式来制止仍继续转动的切割片。

必须逆着机器的转向推动电动工具，否则容易失控，并导致电动工具从切线中滑出。

切割型材和四角钢管时，必须从直径最小处开始切

切割石材

在石材上进行切割时，必须安装合适的吸尘装置。 请佩戴防尘面具。 本电动工具只能够进行干式切割和干式研磨。

切割石材时最好使用金刚石切割片。

使用带有导引板的吸尘罩22切割时，必须使用检验合格的石尘专用吸尘装置。博世提供了合适的吸尘器。

开动电动工具，并把导引装置的前端放置在工件上。参考工件的物料，适当地施力推进机器。

切割高硬度的工件时，例如碎石含量很高的水泥，可能因为金刚石切割片过热而导致切割片损坏。如果切割工件过硬，操作机器时金刚石切割片的周围会出现火花。

此時必須停下工作，讓切割片在空載的狀況下以最高轉速運作片刻，如此可以幫助降低切割片的溫度。如果切割片的切割效率明顯降低，而且進行切割時會出現火花環，則表示金剛石切割片已經變鈍。如果發生上述狀況，可以把切割片在研磨材料上（例如石灰砂石）來回刷磨數次，這樣切割片又會鋒利如初。

有關靜力學的注意事項

關於在支撐牆上開縫時應該注意的事項，請參考 DIN 1053 第一部上的規定，或各國有關的法規。務必確實遵循相關的法令規定。正式動工以前，先向負責的靜力學者，工程師或工程負責人請教有關細節。

維修和服務

維修和清潔

維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。 電動工具和通風間隙都必須保持清潔，這樣才能夠提高工作品質和安全性。 在某些極端的操作環境下，如果可能的話一定要使用吸塵裝備。吹除通氣孔中的污垢並且要使用剩于電流-（F1）-保護開關。加工金屬時可能在電動工具的內部堆積會導電的廢塵。這樣可能會影響電動工具的安全絕緣性能。

小心地保存和使用附件。

如果必須更換連接線，務必把這項工作交給博世或者經授權的博世電動工具顧客服務執行，以避免危害機器的安全性能。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：

www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。

詢問和訂購備件時，務必提供機器銘牌上標示的10位數物品代碼。

台

台湾羅伯特博世股份有限公司

建国北路一段90号6楼

台北市10491

电话：[phone]

传真：[phone]

www.bosch-pt.com.tw

制造商地址：

罗伯特博世有限公司

营业范围电动工具

70764 Leinfelden-Echterdingen （莱菲登-艾希德登）德国

处理废弃物

必须符合环保要求，回收再利用损坏的机器、附件和废弃的包装材料。

不可以把电动工具丢入家庭垃圾中。

保留修改权。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。以下网页中有爆炸图和备件的资料：

博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

台

建国北路一段90号6楼

台北市10491

电话：[phone]

传真：[phone]

制造商地址：

罗伯特博世有限公司

营业范围电动工具

70764 Leinfelden-Echterdingen （莱菲登-艾希德登）GERMANY（德国）

保留修改权。

中国

▷ 作业者标的标的，如： ▷ 压定性，如图1-2所示。 ▷ 正通同公于人，

→徒通公子合如自到，其出，事用有之，责用之，是不

▷ 压力将和压力表上所示的数值相加，得到压力表上的压力值。 ▷ 武前S之将如其当，不武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中，武中， ▷ 机用藻藥藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻藻

▷ 关于将战利战击，如无战击，可自战击。 ▷ 前者是前者的，即前者与后者相等。 ▷ 跳干専以對賊用默自工者，如不，作藥用中多加和之。 趋，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同，其同 ▷ 連通公因子 青 孕藥曾，有是在上，当士 青 士則栽則馬士，，，栽則半子，，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半子，栽則半 ▷ 請専難言，則不。 默此藏自山之托本贝日不告用“”

33

堂登档教学用粤告安前记

▷ 壬江卡制之在，如

和

⊬ 1 - 連反報，相應者請勿對此負責，如發現有異議，請勿與之談論。

幸如安原国

本页内容为使用者使用，

▷ 去日T不能在，能自中，自的 →前吉卡n加卡n前言歌云雷电前言国中 T T 0 ▷ 前端切削在时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻于时，即刻 ▷ 桑藥藥藻藻藻藻，糟皂藻士，

孕 哉用韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵云韵

的孕 量 皂

賊的主張，爲國國對國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之國國，國國之 1S 2.首頁上頁 3.6000GWS6-115E/GWS6-125E) 4本云云（） 5.5.10.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90 6.500M10000 7 8. 甲、乙、丙三人的合作计划 9.9.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. 10O如是的 11 12 集落型 13会社日 14卡巴贝二那拉人登 15. 请简要说明： 16.9.10.11 17.20 18.5000000000000000000000000000 19. 生成打印打印打印 2001 21.7.1.10 22.2019年全国春季，2卷 23daiiAouDnT 24.2021年1月1日至2021年1月31日（含） 25haowmgehjie *D.

新

本是

目栽可者，。

图上

本，对达字，即在这三种方式中，最普遍的为「无」。 Bosch Power Tools 1619 P12 265 (12.6.14)

34|

译音

：吉之：吉之，当中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中，中

译文：

安徒8是，

• 安朝前8号，习业日，汉·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·马·

：：安，是的，中，如，平，。

转字

讲于函者云同在，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之，言之 陆国，

15的JL是mM8

讫定人之自三者，有其在者。

对达卡吉迪卡是谁的喜乐日华连22的主证是在运动中启动， 用安门在这首8号主证上签名。

五王 金

35

全

云告

图上那大红字的“G”字

▷ 180

本 1000 2000

L 13

	max. [mm] D b d [min		[mm] -1] [m/s]
b	100	6	16.0	11000 80
	115	6	22.2	11000 80
	125	6	22.2	11000 80
D	100	-	-	11000 80
	115	-	-	11000 80
	125	-	-	11000 80

终通同公为本名，电中自一国

吉的海三在90° 载运到 转数，当用 电 。 其动的上转动的。

▷ 龙头部在目中，则

▷ 公同襄贼前，首日，的，即在，的，即在， ⊢ 作业部当报日志长在前，如之，其。

新程S-1

歌士 电（GWS6-100E/GWS6-115E/GWS6-125E)

30

X

金字eded��inde叠起	2-3
목재,金字eded��inde叠起	3
金字eded��inde叠起	4-6
金字eded��inde叠起	6
金字eded��inde叠起	6

▶ 裁辻絵は具現を調定の相は上ご承認。

对于的作用，如：

在前，会将停止。

前通同公是范自

音明和相关到终当时自的在本社里，

私新 话

▶ 陆期于日， ▶ 员品卡 ▶ 1

徒通公之的士戎击到 封和整门古德之 自本部，作成用， 南。徒通公，将 学，于新，要 制，就当，以

宗正卿 关于

将本版出版者内容的全部著作权都归DIN国权1053/1 在任何国家的国权上，如需使用，应向DIN国权申请。 此授权仅适用于本版的图书。

步步

本章内容包括：

武通公号保动， - 連通性：如果两个变量的值相等，那么这两个变量的值相等。 《的在》

默緡社列到士思S期，责如和本开

本页AS及其相关内容

本尚是的之，

AS 选T 调定及 选中用一 建大，其 阶 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 选

GOAL 080-955-0909

IMAP10

Bosch-pt,[e-mail]

云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之，云韵之

中国国

图园 298

封丽

吉和中

前通国公为责理自

在相定在相定上

jfrd s##s
375 1..375 9..375 7..375 9..	0601...375 7..375 0..375 5..	###
	1100011000110001100011000	(###) ###
2800	2800	2800
-11000	-11000-	-11000-min1
M 14	M 14	M 14	M 10
22	22	22	17	mm	###
●	-	●	-	●
1,9	1,9	1,9	1,8	kg	EPTA-Procedure 01/2003	###
II/□	II/□	II/□	II/□	II/□
