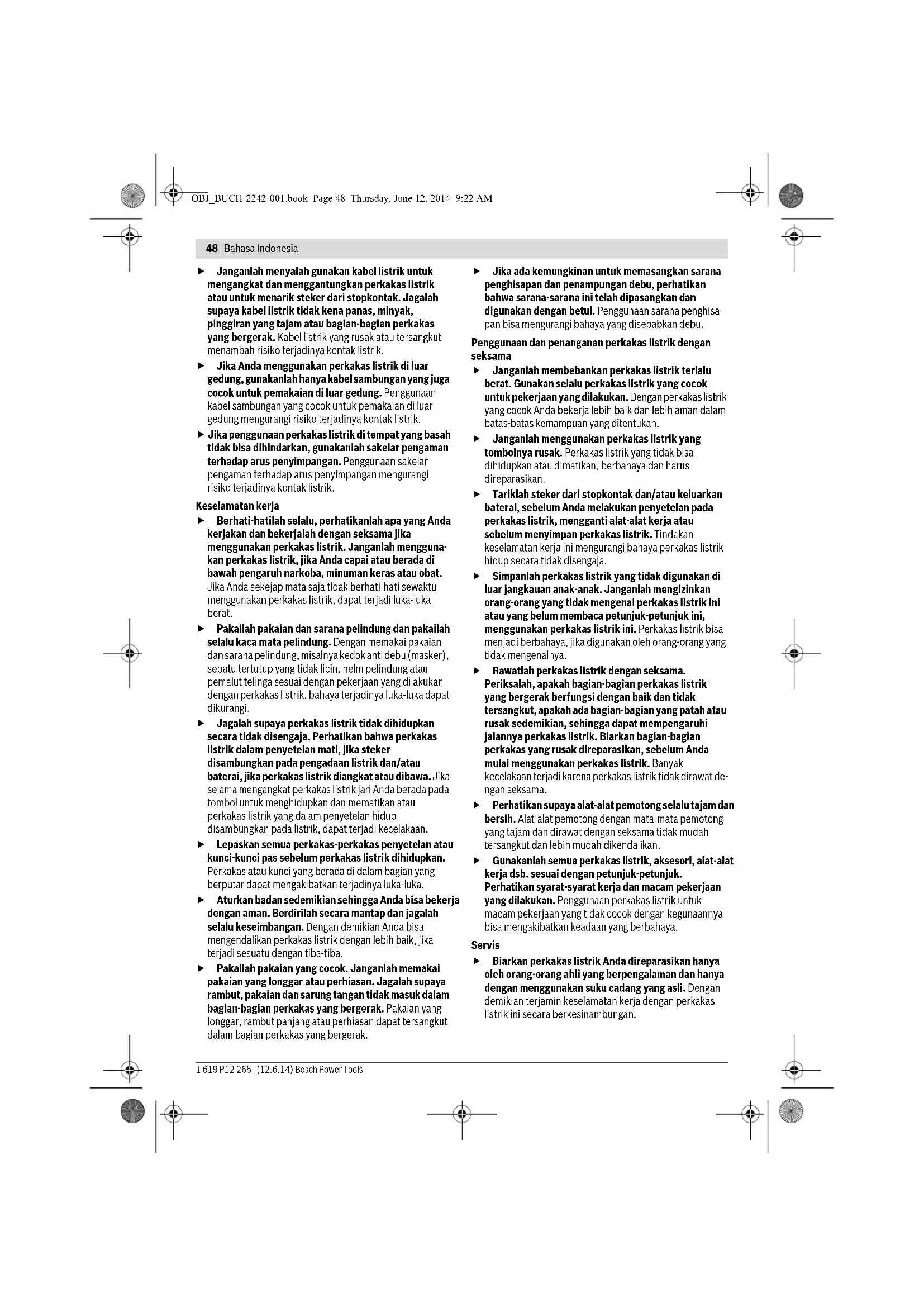

Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-Petunjuk Umum untuk Perkakas Listrik Bacalah semua petunjuk- petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka- luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan. Kata „perkakas listrik“ yang disebutkan di dalam petunjuk- petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik tenaga baterai (tanpa kabel listrik). Keselamatan kerja di tempat kerja Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan. Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. Selama menggunakan perkakas listrik, jauhkan anak- anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa mengen- dalikan perkakas listrik tersebut. Keamanan listrik Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik. Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. PERHATIKANLAH OBJ_BUCH-2242-001.book Page 47 Thursday, June 12, 2014 9:22 AM48 | Bahasa Indonesia 1 619 P12 265 | (12.6.14) Bosch Power Tools Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik. Keselamatan kerja Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah mengguna- kan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat. Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu (masker), sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikan bahwa perkakas listrik dalam penyetelan mati, jika steker disambungkan pada pengadaan listrik dan/atau baterai, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan. Lepaskan semua perkakas-perkakas penyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. Aturkan badan sedemikian sehingga Anda bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda bisa mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikan bahwa sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghisa- pan bisa mengurangi bahaya yang disebabkan debu. Penggunaan dan penanganan perkakas listrik dengan seksama Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat de- ngan seksama. Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya. Servis Biarkan perkakas listrik Anda direparasikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara berkesinambungan. OBJ_BUCH-2242-001.book Page 48 Thursday, June 12, 2014 9:22 AMBahasa Indonesia | 49 Bosch Power Tools 1 619 P12 265 | (12.6.14) Petunjuk-petunjuk untuk keselamatan kerja untuk mesin gerinda tangan Petunjuk-petunjuk untuk keselamatan kerja yang sama untuk pekerjaan menggerinda, mengampelas dengan kertas pasir, bekerja dengan sikat kawat dan memotong Perkakas listrik ini bisa digunakan sebagai mesin gerinda, mesin ampelas dengan kertas pasir, sikat kawat dan sebagai mesin potong. Perhatikanlah semua petunjuk-petunjuk untuk keselamatan kerja, petunjuk- petunjuk untuk penggunaan, gambar-gambar dan data- data yang Anda terima bersama dengan perkakas listrik. Jika Anda tidak menaati petunjuk-petunjuk berikut, bisa terjadi kontak listrik, kebakaran dan/atau luka-luka berat. Perkakas listrik ini tidak cocok untuk pekerjaan memolis. Pemakaian perkakas listrik untuk pekerjaan yang tidak cocok dengan tujuannya bisa mengakibatkan keadaan yang membahayakan dan terjadinya luka-luka. Gunakanlah hanya aksesori yang dirancang khusus untuk perkakas listrik ini dan dianjurkan oleh Bosch. Jika suatu aksesori bisa dipasangkan pada perkakas listrik milik Anda, ini tidak berarti bahwa penggunaannya yang aman terjamin. Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepatan putaran maksimal yang tercantum pada perkakas listrik. Aksesori yang diputarkan lebih cepat daripada kecepatan putaran yang diizinkan, bisa terpatah dan beterbangan. Diameter luar dan ketebalan alat kerja harus sesuai dengan ukuran-ukuran yang dianjurkan bagi perkakas listrik milik Anda. Alat kerja-alat kerja yang tidak cocok ukurannya tidak bisa dilindungi atau dikendalikan dengan baik. Alat kerja-alat kerja berulir harus duduk pas pada uliran dari poros kerja. Pada alat kerja-alat kerja yang dipasangkan dengan flens, diameter lubang dari alat kerja harus cocok pada diameter lubang dari flens. Alat kerja-alat kerja yang tidak dikencangkan dengan baik pada perkakas listrik berputar tidak sempurna karena tidak balans, bervibrasi keras sekali dan bisa membuat perkakas listrik tidak bisa dikendalikan. Janganlah menggunakan alat kerja-alat kerja yang tidak mulus. Sebelum digunakan, periksalah selalu alat kerja-alat kerja seperti mata gerinda diperiksa apakah ada bagian yang sembul dan retak, piringan diperiksa apakah retak, aus atau tumpul, sikat kawat diperiksa apakah ada kawat yang terlepas atau putus. Jika perkakas listrik atau alat kerja jatuh, periksalah apakah menjadi rusak atau gunakanlah alat kerja lainnya yang tidak rusak. Jika Anda telah memeriksa alat kerja dan telah memasangkannya, Anda dan orang-orang yang berada di dekat tempat kerja harus menjauh dari lingkungan gerak alat kerja yang memutar dan biarkan perkakas listrik berjalan dengan kecepatan putaran maksimal selama satu menit. Kebanyakan alat kerja-alat kerja yang rusak akan putus selama masa uji coba ini. Pakailah sarana pelindung bagi diri Anda. Tergantung dari macam pekerjaan yang dilakukan, pakailah kedok penutup muka, pelindung mata atau kaca mata pelindung. Jika perlu, pakailah kedok anti debu, pemalut telinga, sarung tangan pelindung atau pakaian pelindung khusus yang melindungi Anda dari butir- butir gerinda dan butir-butir bahan (serbuk). Mata harus dilindungi terhadap benda-benda yang beterbang- an, yang terjadi pada beberapa macam pemakaian perkakas listrik. Kedok anti debu atau kedok pelindung pernafasan harus mampu menyaring debu yang terjadi selama pemakaian perkakas listrik. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. Perhatikanlah supaya orang-orang lain cukup jauh dari tempat kerja Anda. Semua orang yang mendekati tempat kerja Anda harus memakai sarana pelindung badan. Pecahan-pecahan dari benda yang dikerjakan atau alat kerja-alat kerja yang patah bisa beterbangan dan mengakibatkan luka-luka, juga di tempat yang agak jauh dari lingkungan gerak mesin. Peganglah perkakas listrik hanya pada pegangan yang terisolir, jika Anda melakukan pekerjaan di mana alat kerjanya bisa terkena pada saluran listrik yang tidak terlihat atau kabelnya sendiri. Alat kerja yang bersentuhan dengan kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Jauhkan kabel listrik dari alat kerja-alat kerja yang berputar. Jika Anda tidak bisa mengendalikan perkakas listrik, kabel listrik bisa terpotong atau tersangkut dan lalu tangan atau lengan Anda bisa terkena pada alat kerja yang berputar. Janganlah meletakkan perkakas listrik jika alat kerjanya belum berhenti sama sekali. Alat kerja yang masih berputar bisa terkena pada permukaan di mana perkakas listrik diletakkan sehingga Anda tidak bisa me- ngendalikan perkakas listrik. Janganlah membiarkan perkakas listrik hidup jika Anda sedang mengangkatnya. Pakaian Anda secara tidak disengaja bisa tersangkut pada alat kerja yang berputar dan alat kerja ini bisa menancap dalam badan Anda. Bersihkan lubang-lubang ventilasi pada perkakas listrik Anda secara berkala. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. Janganlah menggunakan perkakas listrik di dekat bahan-bahan yang mudah terbakar. Bunga api bisa menyulut bahan-bahan ini. Janganlah menggunakan alat kerja-alat kerja yang memerlukan cairan pendingin. Penggunaan air atau cairan pendingin lainnya bisa mengakibatkan kontak listrik. OBJ_BUCH-2242-001.book Page 49 Thursday, June 12, 2014 9:22 AM50 | Bahasa Indonesia 1 619 P12 265 | (12.6.14) Bosch Power Tools Bantingan dan petunjuk-petunjuk khusus Bantingan (kickback) adalah reaksi yang terjadi tiba-tiba jika alat kerja yang berputar tersangkut atau memblok, misalnya mata gerinda, piringan, sikat kawat dsb. Jika alat kerja tersangkut atau memblok, alat kerja berhenti memutar secara tiba-tiba. Dengan demikian perkakas listrik yang tidak bisa dikendalikan terpelanting ke arah yang berlawanan dengan arah putaran alat kerja di tempat di mana alat kerja memblok. Jika misalnya satu mata gerinda tersangkut atau memblok dalam benda yang dikerjakan, maka pinggiran mata gerinda yang berada di dalam benda yang dikerjakan tersangsang dan bisa mengakibatkan mata gerinda patah atau bantingan. Dalam hal demikian mata gerinda bergerak mendekati atau menjauhi orang yang menggunakan perkakas listrik, tergantung dari arah putaran mata gerinda di tempat di mana mata gerinda memblok. Dalam hal ini mata gerinda bisa patah. Bantingan adalah akibat dari penggunaan perkakas listrik yang tidak cocok dan tidak betul. Bantingan bisa dihindarkan dengan cara-cara yang diterangkan di bawah ini. Peganglah perkakas listrik dengan baik dan aturkan badan dan lengan-lengan Anda sedemikian, sehingga Anda bisa mengimbangi jika perkakas listrik membanting. Gunakan selalu gagang tambahan jika memang ada, sehingga Anda bisa mengendalikan daya bantingan-daya bantingan atau momen reaksi-momen reaksi sebaik-baiknya pada waktu putaran sedang bertambah. Orang yang menggunakan perkakas listrik bisa mengendalikan bantingan atau daya reaksi-daya reaksi jika orang ini menaati petunjuk-petunjuk untuk keselamatan kerja. Janganlah sekali-kali mendekatkan tangan Anda pada alat kerja-alat kerja yang sedang berputar. Jika perkakas listrik membanting, alat kerja bisa bergerak di atas tangan Anda. Jauhkan badan Anda dari bidang yang terjangkau oleh perkakas listrik yang membanting. Perkakas listrik dibanting dalam arah yang berlawanan dengan arah putaran mata gerinda pada tempat di mana mata gerinda memblok. Bekerjalah dengan sangat hati-hati di sudut-sudut, pinggiran yang tajam dsb. Jagalah supaya alat kerja- alat kerja tidak memantul dari benda yang dikerjakan dan terjepit. Alat kerja yang berputar cenderung terjepit di sudut-sudut, pinggiran yang tajam atau bisa memantul. Ini mengakibatkan perkakas listrik tidak bisa dikendalikan atau mengakibatkan bantingan. Janganlah menggunakan mata gergaji rantai atau mata gergaji yang bergerigi. Alat kerja-alat kerja demikian sering mengakibatkan bantingan atau membuat perkakas listrik tidak bisa dikendalikan. Petunjuk-petunjuk untuk keselamatan kerja khusus untuk menggerinda dan memotong Gunakanlah selalu hanya alat kerja-alat kerja yang diizinkan untuk perkakas listrik milik Anda dan kap pelindung yang khusus untuk alat kerja-alat kerja ini. Alat kerja-alat kerja yang tidak khusus untuk perkakas listrik ini tidak bisa ditutupi dan membahayakan. Mata gerinda terpancung harus dipasangkan sedemikian, sehingga bidang penggerindaan tidak menonjol keluar dari pinggiran kap pelindung. Mata gerinda yang tidak dipasangkan dengan betul, yang menonjol keluar dari pinggiran kap pelindung, tidak dapat dilindungi dengan baik. Kap pelindung harus dipasangkan dengan betul pada perkakas listrik dan harus disetelkan sedemikian, sehingga penggunaan perkakas listrik paling aman, artinya bagian alat kerja yang menghadap ke orang yang menggunakan perkakas listrik harus tertutup oleh kap pelindung sebesar mungkin. Kap pelindung harus melindungi orang yang menggunakan perkakas listrik terhadap bahan yang terpatah, persentuhan yang tidak disengaja dengan alat kerja serta bunga api yang dapat menyulut pakaian. Alat kerja-alat kerja hanya boleh digunakan untuk macam penggunaan yang disarankan. Misalnya: janganlah sekali-kali menggerinda dengan sisi samping dari mata potong. Mata potong digunakan untuk mengikis bahan dengan pinggiran dari piringan. Tekanan dari samping pada alat kerja ini bisa mematahkannya. Gunakan selalu flens penjepit-flens penjepit yang mulus dan dalam ukuran dan bentuk yang cocok untuk alat kerja-alat kerja yang Anda pilih. Flens-flens yang cocok menopang mata gerinda dan dengan demikian menghindarkan mata gerinda patah. Flens-flens untuk mata potong bisa jadi berbeda daripada flens-flens untuk mata gerinda lainnya. Janganlah menggunakan mata gerinda yang aus dari perkakas listrik yang lebih besar. Mata gerinda dari perkakas listrik yang lebih besar tidak cocok untuk kecepatan putaran yang lebih tinggi dari perkakas listrik yang lebih kecil dan bisa terpatah karenanya. Petunjuk-petunjuk untuk keselamatan kerja lainnya khusus untuk memotong Perhatikanlah supaya mata potong tidak memblok dan janganlah menekannya terlalu keras. Janganlah membuat pemotongan yang terlalu dalam. Pembebanan yang terlalu berat pada mata potong meningkatkan pembebanannya dan membuatnya mudah tersangkut atau memblok dan dengan demikian bisa terjadi bantingan atau mata potong patah. Janganlah mendekati lingkungan di depan atau di belakang mata potong yang sedang berputar. Jika Anda menggerakkan mata potong dalam benda yang dikerjakan menjauh dari diri Anda, bisa jadi jika terjadi bantingan perkakas listrik terpelanting ke arah Anda dengan mata potong yang masih berputar. OBJ_BUCH-2242-001.book Page 50 Thursday, June 12, 2014 9:22 AMBahasa Indonesia | 51 Bosch Power Tools 1 619 P12 265 | (12.6.14) Jika mata potong terjepit atau jika Anda menghentikan sebentar pekerjaan, matikan perkakas listrik dan janganlah menggoyangkannya hingga mata potong berhenti memutar. Janganlah sekali-kali mencoba untuk menarik mata potong yang masih berputar dari jalur pemotongannya, bisa terjadi bantingan. Periksalah mengapa mata potong terjepit dan betulkan. Janganlah menghidupkan kembali perkakas listrik, selama perkakas listrik masih berada dalam benda yang dikerjakan. Biarkan mata potong mencapai kecepatan putaran nominal dahulu sebelum Anda melanjutkan pemotongan dengan hati-hati. Jika tidak, mata potong bisa tersangkut, melompat ke luar dari jalur pemotongan atau mengakibatkan bantingan. Topangkan pelat-pelat atau benda-benda yang besar yang dikerjakan untuk mengurangi risiko terjadinya bantingan karena mata potong yang terjepit. Benda- benda yang besar bisa melengkung ke bawah karena beratnya sendiri. Benda yang dikerjakan harus ditopangkan pada kedua sisinya, baik di dekat jalur pemotongan maupun di pinggirannya. Berhati-hatilah sekali jika melakukan pemotongan „kantung“ di tembok atau tempat-tempat lain yang tidak terlihat bagian dalamnya. Mata potong yang masuk ke dalam bahan dan tanpa disengaja memotong pipa gas atau pipa air, saluran listrik atau benda-benda lainnya, bisa mengakibatkan bantingan. Petunjuk-petunjuk untuk keselamatan kerja khusus untuk mengampelas dengan kertas pasir Janganlah menggunakan daun ampelas yang terlalu besar, melainkan taatilah petunjuk-petunjuk pabrik tentang ukuran daun ampelas. Daun ampelas yang lebih besar daripada piringan bisa mengakibatkan terjadinya luka-luka, daun ampelas bisa memblok, sobek atau mengakibatkan bantingan. Petunjuk-petunjuk untuk keselamatan kerja khusus untuk pekerjaan dengan sikat kawat Perhatikanlah bahwa kawat-kawat bisa terlepas dari sikat kawat, juga dalam pemakaian yang biasa. Janganlah membebani kawat-kawat terlalu berat dengan tekanan yang terlalu besar. Kawat-kawat yang beterbangan dengan mudahnya bisa menembusi pakaian yang tipis dan/atau kulit kita. Jika penggunaan kap pelindung diajurkan, perhatikanlah supaya kap pelindung dan sikat kawat tidak bersentuhan. Diameter piringan sikat dan mangkok sikat kawat bisa menjadi lebih besar karena tekanan atau daya sentrifugal. Petunjuk-petunjuk untuk keselamatan kerja lainnya Pakailah kaca mata pelindung. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hu- bungi perusahaan pengadaan setempat. Sentuhan de- ngan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. Buka penguncian tombol untuk menghidupkan dan mematikan dan setelkan tombol pada penyetelan mati, jika pengadaan listrik terputus, misalnya jika listrik mati atau steker ditarik dari stopkontak. Dengan demikian perkakas listrik tidak hidup kembali secara tidak terkendali. Janganlah memegang mata gerinda dan mata mata potong, jika masih belum menjadi dingin. Piringan- piringan ini menjadi sangat panas selama penggunaannya. Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan. Penjelasan tentang produk dan daya Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Penggunaan alat Perkakas listrik ini cocok untuk memotong, mengikis dan menyikat bahan-bahan logam dan batu-batuan tanpa menggunakan air. Untuk memotong dengan mata gerinda, harus dipasangkan satu kap pelindung untuk memotong yang khusus. Untuk memotong batu-batuan harus disediakan penghisapan debu yang memadai. Dengan alat kerja-alat kerja yang diizinkan, perkakas listrik ini juga bisa digunakan untuk melakukan pengampelasan dengan kertas pasir. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. 1 Tombol penahan poros kerja 2 Tombol untuk menghidupkan dan mematikan 3 Roda untuk penyetelan pendahuluan kecepatan putaran (GWS 6-100 E/ GWS 6-115 E/GWS 6-125 E) 4 Gagang tambahan (genggaman terisolir) 5 Kunci kombi untuk poros kerja M 14* 6 Kunci kombi untuk poros kerja M 10* 7 Poros kerja 8 Kap pelindung untuk menggerinda 9 Baut pengunci untuk kap pelindung 10 Flens untuk poros kerja dengan ring-O OBJ_BUCH-2242-001.book Page 51 Thursday, June 12, 2014 9:22 AM52 | Bahasa Indonesia 1 619 P12 265 | (12.6.14) Bosch Power Tools 11 Mata gerinda* 12 Mur untuk poros kerja 13 Mur untuk poros kerja yang dibuka dan dikunci dengan tangan * 14 Mata gerinda berbentuk mangkok dengan baja intan* 15 Kap pelindung untuk memotong* 16 Piringan pemotong* 17 Pelindung tangan* 18 Piringan karet* 19 Daun ampelas* 20 Mur untuk poros kerja* 21 Mangkok sikat kawat* 22 Kap penghisap untuk memotong dengan mistar jarak * 23 Mata potong intan* 24 Pegangan (genggaman terisolir) 25 Panah arah putaran pada rumahan *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. Data teknis Cara memasang Memasang alat-alat pelindung Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Petunjuk: Jika mata gerinda selama penggunaan patah atau jika pemegang-pemegang pada kap pelindung/pada perkakas listrik rusak, perkakas listrik harus segera dikirimkan ke Service Center layanan pasca beli, alamat lihat bab „Layanan pasca beli dan konseling terkait pengoperasian“. Kap pelindung untuk menggerinda Pasangkan kap pelindung 8 pada leher poros. Cocokkan kedudukan kap pelindung 8 pada pekerjaan yang dilakukan. Kencangkan kap pelindung 8 menggunakan baut pengunci 9 dengan obeng. Setelkan kap pelindung 8 sedemikian, sehingga bunga api tidak bisa memancar ke arah orang yang menggunakan perkakas. Mesin gerinda tangan GWS... 5-100 580 5-115 670 6-100 Nomor model

Bidang penyetelan kecepatan putaran min

Berat sesuai dengan EPTA-Procedure 01/2003 kg 1,8 1,9 1,9 1,9 1,9 Klasifikasi keamanan /II /II /II /II /II Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berla- inan. OBJ_BUCH-2242-001.book Page 52 Thursday, June 12, 2014 9:22 AMBahasa Indonesia | 53 Bosch Power Tools 1 619 P12 265 | (12.6.14) Perhatikan: Nok penempatan pada kap pelindung 8 menjamin bahwa hanya kap pelindung yang cocok untuk tipe perkakas listrik yang bisa dipasangkan. Kap pelindung untuk memotong Pada waktu memotong dengan mata gerinda, pasangkan selalu kap pelindung untuk memotong 15. Pada waktu memotong bahan batu-batuan, sediakanlah selalu penghisapan debu yang memadai. Kap pelindung untuk memotong 15 dipasangkan seperti memasangkan kap pelindung untuk menggerinda 8. Kap penghisap untuk memotong dengan mistar jarak Kap penghisap untuk memotong dengan mistar jarak 22 dipasangkan seperti memasangkan kap pelindung untuk mengerinda 8. Gagang tambahan Gunakanlah perkakas listrik hanya dengan gagang tambahan 4. Pasangkan gagang tambahan 4 di sebelah kanan atau kiri dari kepala mesin, tergantung dari pekerjaan yang dilakukan. Pelindung tangan Untuk pekerjaan dengan menggunakan piringan karet 18 atau mangkok sikat kawat/piringan sikat/piringan dengan ampelas yang berlapis-lapis, pasangkan selalu pelindung tangan 17. Pasangkan pelindung tangan 17 bersama dengan gagang tambahan 4. Memasang alat kerja-alat kerja Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Janganlah memegang mata gerinda dan mata mata potong, jika masih belum menjadi dingin. Piringan- piringan ini menjadi sangat panas selama penggunaannya. Bersihkan dahulu poros kerja 7 dan semua bagian-bagian yang akan dipasangkan. Untuk memasang dan melepaskan alat kerja-alat kerja, tekan tombol penahan poros kerja 1 untuk menahan poros kerja. Tombol penahan poros kerja hanya boleh digerakkan jika poros kerja tidak berputar. Jika tidak demikian, perkakas listrik bisa menjadi rusak. Mata gerinda/mata potong Perhatikanlah ukuran dari alat kerja-alat kerja. Diameter lubang harus pas persis pada flens untuk poros kerja. Janganlah menggunakan adapter atau penyambung. Jika digunakan mata potong intan, perhatikanlah bahwa tanda panah arah putaran pada mata potong intan dan arah putaran perkakas listrik (lihat tanda panah arah putaran pada kepala mesin) adalah cocok. Urutan pemasangannya terlihat pada halaman bergambar. Untuk memasangkan mata gerinda/mata potong (piringan pemotong), lepaskan mur untuk poros kerja 12 dan kencangkannya dengan menggunakan kunci kombi 5/6, lihat bab „Mur untuk poros kerja yang dibuka dan dikunci dengan tangan“. Setelah memasang alat kerja-alat kerja dan sebelum menghidupkan perkakas, periksalah apakah alat kerja- alat kerja sudah dipasangkan dengan betul dan dapat berputar secara bebas. Perhatikanlah supaya alat kerja tidak menyinggung kap pelindung atau bagian- bagian lainnya. Flens untuk poros kerja M 14: Di dalam flens untuk poros kerja 10 di sekitar tingkatan pemusatan ada satu bagian dari bahan sintetik (ring-O). Jika ring-O tidak ada atau rusak, flens untuk poros kerja 10 mutlak harus digantikan, sebelum Anda melanjutkan penggunaan perkakas. Flens untuk poros kerja M 10: Flens untuk poros kerja bisa digunakan pada kedua sisinya. Piringan dengan ampelas yang berlapis-lapis Untuk pekerjaan dengan piringan dengan ampelas yang berlapis-lapis, pasangkan selalu pelindung tangan 17. Piringan karet Untuk pekerjaan dengan piringan karet 18, pasangkan selalu pelindung tangan 17. Urutan pemasangannya terlihat pada halaman bergambar. Pasangkan mur untuk poros kerja 20 dan kencangkannya dengan menggunakan kunci kombi 5/6. Mangkok sikat kawat/piringan sikat Untuk pekerjaan dengan mangkok sikat kawat atau piringan sikat, pasangkan selalu pelindung tangan 17. Urutan pemasangannya terlihat pada halaman bergambar. Mangkok sikat kawat/piringan sikat harus dipasangkan sedemikian rupa pada poros kerja, sehingga uliran pada poros kerja masuk habis padanya dan alat kerja terkena pada flens untuk poros kerja. Kencangkan mangkok sikat kawat/ piringan sikat dengan kunci pas. Mur untuk poros kerja yang dibuka dan dikunci dengan tangan Untuk mengganti alat kerja-alat kerja secara mudah tanpa menggunakan perkakas lainnya, sebagai ganti dari mur untuk poros kerja 12 bisa digunakan mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13. Mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13 hanya boleh digunakan untuk mata gerinda dan mata potong. Gunakanlah hanya mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13 yang mulus dan tidak rusak. Pada waktu mengulirkan, perhatikanlah supaya sisi dari mur 13 yang ada tulisannya tidak berhadapan dengan mata gerinda; panah harus mengarah pada tanda 26. OBJ_BUCH-2242-001.book Page 53 Thursday, June 12, 2014 9:22 AM54 | Bahasa Indonesia 1 619 P12 265 | (12.6.14) Bosch Power Tools Tekan tombol penahan poros kerja 1 untuk menahan poros kerja. Untuk mengencangkan mur untuk poros kerja yang dibuka dan dikunci dengan tangan, putarkan mata gerinda dalam arah jalannya jarum jam dengan keras. Mur untuk poros kerja yang dibuka dan dikunci dengan tangan yang tidak rusak dan dipasangkan dengan betul, dapat dilepaskan dengan tangan dengan cara memutar ring bergerigi dalam arah yang berlawanan dengan jalannya jarum jam. Janganlah melepaskan mur untuk poros kerja yang dibuka dan dikunci dengan tangan yang terlalu kencang duduknya dengan tang, melainkan gunakanlah kunci kombi. Pasangkan kunci kombi 5/6 sebagaimana terlihat pada gambar. Alat kerja-alat kerja yang diizinkan pemakaiannya Anda bisa menggunakan semua alat kerja-alat kerja yang disebutkan di dalam petunjuk-petunjuk untuk penggunaan ini. Kecepatan putaran yang diizinkan [min

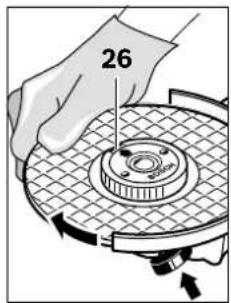

] atau kecepatan lingkar [m/s] dari alat kerja-alat kerja yang digunakan paling sedikit harus mencapai angka-angka yang tertera di dalam tabel di bawah ini. Karena itu perhatikanlah selalu kecepatan putaran atau kecepatan lingkar yang diizinkan yang tercantum pada label alat kerja. Memutar kepala mesin Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Kepala mesin bisa diputarkan dalam langkah masing-masing sebesar 90°. Dengan demikian untuk berbagai pekerjaan yang khusus, tombol untuk menghidupkan dan mematikan bisa diganti kedudukannya ke kedudukan yang lebih cocok, supaya pemakaian perkakas listrik lebih nyaman, misalnya untuk orang kidal. Ulirkan ke 4 baut sampai ke luar sama sekali. Putarkan kepala mesin secara hati-hati ke kedudukan yang diperlukan, tanpa melepaskannya dari rumah motor. Kencangkan kembali ke 4 baut. Penghisapan debu/serbuk Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan- bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya penghisap debu yang cocok untuk menghisap bahan yang dikerjakan. – Perhatikanlah supaya ada pertukaran udara di tempat kerja. – Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. Hindarkan debu yang banyak terkumpul di tempat kerja. Debu dapat menyulut dengan mudahnya. Penggunaan Cara penggunaan Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. maks. [mm] [mm] D b d [min

OBJ_BUCH-2242-001.book Page 54 Thursday, June 12, 2014 9:22 AMBahasa Indonesia | 55 Bosch Power Tools 1 619 P12 265 | (12.6.14) Pegangkan perkakas listrik hanya pada pegangan yang terisolir 24 dan gagang tambahan 4. Alat kerja yang digunakan dapat terkena pada saluran listrik yang tidak terlihat atau kabelnya sendiri. Kontak dengan kabel yang bertegangan dapat mengakibatkan bagian- bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Pada penggunaan perkakas listrik dengan pembangkit listrik yang tidak tetap (generator), yang tidak mempunyai cadangan daya yang cukup atau tidak mempunyai pengatur tegangan dengan penambahan arus listrik pada awalan start yang cocok, pada waktu perkakas listrik dihidupkan, daya bisa berkurang atau perkakas listrik tidak jalan seperti semestinya. Perhatikanlah supaya pembangkit listrik yang Anda gunakan adalah cocok, terutama dalam hal tegangan dan frekuensi jaringan. Menghidupkan/mematikan Untuk menghidupkan perkakas listrik, dorongkan tombol untuk menghidupkan dan mematikan 2 ke depan. Untuk mengunci tombol untuk menghidupkan dan mematikan 2, tekan tombol untuk menghidupkan dan mematikan 2 bagian depan ke bawah, sampai mengunci. Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan 2 atau jika sedang terkunci, tekan tombol untuk menghidupkan dan mematikan 2 bagian belakang sebentar saja ke bawah dan kemudian lepaskan. Periksalah dahulu alat kerja-alat kerja sebelum menggunakannya. Alat kerja harus dipasangkan secara betul dan harus bisa berputar secara bebas. Lakukan uji coba selama paling sedikit 1 menit tanpa pembebanan. Janganlah menggunakan alat kerja-alat kerja yang rusak, sembul atau yang menyebabkan getaran. Alat kerja-alat kerja yang rusak bisa pecah dan menyebabkan terjadinya luka-luka. Penyetelan pendahuluan kecepatan putaran (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E) Dengan roda untuk penyetelan pendahuluan kecepatan putaran 3 Anda bisa menyetel kecepatan putaran sebelumnya, juga selama penggunaan. Bilangan-bilangan dalam tabel berikut adalah nilai yang kami anjurkan. Petunjuk-petunjuk untuk pemakaian Berhati-hatilah jika membuat aluran instalasi pada dinding-dinding yang memikul beban, lihat bab „Petunjuk-petunjuk untuk statika“. Tahankan benda yang dikerjakan dengan alat pemegang, jika benda tidak mantap karena beratnya sendiri. Janganlah membebankan perkakas listrik terlalu berat sehingga berhenti. Setelah pembebanan yang berat, biarkan perkakas listrik jalan tanpa pembebanan selama beberapa menit untuk mendinginkan alat kerja yang digunakan. Janganlah memegang mata gerinda dan mata mata potong, jika masih belum menjadi dingin. Piringan- piringan ini menjadi sangat panas selama penggunaannya. Janganlah menggunakan perkakas listrik dengan pesawat penopang untuk mesin gerinda potong. Mengikis/menggerinda secara kasar Janganlah sekali-kali menggunakan mata potong untuk mengikis. Dengan sudut kerja antara 30° sampai 40° pada waktu mengikis didapatkan hasil pekerjaan yang paling bagus. Goyang-goyangkan perkakas listrik dengan tekanan yang ringan. Dengan demikian benda yang dikerjakan tidak menjadi panas, warna permukaan dari benda yang telah dikerjakan tidak berubah dan penampang menjadi lebih halus. Piringan dengan ampelas yang berlapis-lapis Dengan piringan dengan ampelas yang berlapis-lapis (aksesori) dapat dikerjakan permukaan yang melengkung dan profil-profil (asahan untuk membentuk alur-aluran). Piringan dengan ampelas yang berlapis-lapis tahan lebih lama daripada daun ampelas-daun ampelas biasa, dan nilai kebisingan dan suhu yang terjadi selama penggunaan adalah lebih rendah. Bahan Macam pekerjaan Alat kerja Posisi roda Logam menghilangkan cat daun ampelas 2 –3 kayu, logam menyikat, menghilangkan karat mangkok sikat kawat, daun ampelas 3 logam, batu mengampelas mata gerinda 4 – 6 Logam mengikis mata gerinda 6 batu memotong mata potong dan mistar jarak (Untuk memotong batu harus digunakan mistar jarak.)

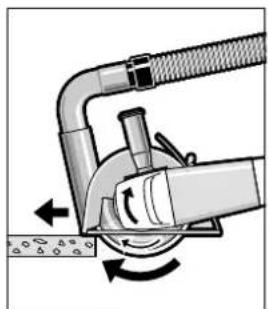

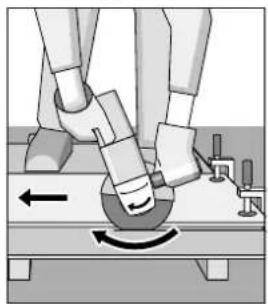

OBJ_BUCH-2242-001.book Page 55 Thursday, June 12, 2014 9:22 AM56 | Bahasa Indonesia 1 619 P12 265 | (12.6.14) Bosch Power Tools Memotong logam Pada waktu memotong dengan mata gerinda, pasangkan selalu kap pelindung untuk memotong 15. Selama memotong, dorongkan perkakas dengan tekanan yang sedang dan yang disesuaikan dengan bahan yang dikerjakan. Janganlah menekan, menjurus senjang atau mengayun-ayunkan mata potong. Janganlah meremkan mata potong yang belum berhenti memutar dengan cara menekan sisi sampingnya. Arah pemotongan harus selalu berlawanan dengan arah gerak dari alat kerja. Jika tidak, ada bahaya perkakas listrik terlompat dengan tiba- tiba dari jalur pemotongan. Profil-profil dan pipa-pipa segiempat dapat dipotong dengan baik, jika diawali pada penampangnya yang paling kecil. Memotong batu-batuan Pada waktu memotong bahan batu-batuan, sediakanlah selalu penghisapan debu yang memadai. Pakailah masker anti debu. Perkakas listrik ini hanya boleh digunakan untuk pemotongan/pengikisan tanpa air. Untuk memotong batu-batuan, sebaiknya digunakan mata potong intan. Jika digunakan kap penghisap untuk memotong dengan mistar jarak 22, mesin penghisap debu harus cocok untuk menghisap debu batu-batuan. Mesin penghisap debu demikian yang cocok, disediakan oleh Bosch. Hidupkan perkakas listrik dan letakkan bagian depan dari mistar jarak pada benda yang dikerjakan. Dorongkan perkakas listrik dengan tekanan yang sedang dan yang sesuai dengan bahan yang dikerjakan. Selama memotong bahan-bahan yang sangat keras, misalnya beton dengan kadar kerikil yang tinggi, mata potong intan bisa menjadi terlalu panas dan karena itu bisa rusak. Lingkaran bunga api yang berputar bersama dengan mata potong intan adalah tanda untuk hal ini. Dalam hal ini hentikan pekerjaan memotong dan biarkan mata potong intan berputar sebentar tanpa beban pada kecepatan putaran maksimal untuk mendinginkannya. Jika pekerjaan makan waktu semakin lama dan terjadi lingkaran bunga api, maka ini adalah tanda bahwa mata potong intan telah menjadi tumpul. Ini bisa diasah dengan cara memotong sedikit-sedikit pada bahan pengikisan, misalnya batu pasir kapur. Petunjuk-petunjuk untuk statika Membuat aluran insalasi pada dinding yang memikul beban harus tunduk pada peraturan-peraturan norma DIN 1053 Bagian 1 atau peraturan-peraturan yang berlaku di mancanegara. Peraturan-peraturan ini mutlak harus ditaati. Sebelum memulai pekerjaan sedemikian, mintalah nasehat dari ahli statika, arsitek atau pengawas bangunan. Rawatan dan servis Rawatan dan kebersihan Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. Pada penggunaan yang luar biasa, jika mungkin gunakanlah selalu sarana penghisapan. Lubang ventilasi harus sering dibersihkan dengan cara meniup dan gunakanlah sakelar pengaman terhadap arus penyimpangan (FI). Jika mengerjakan bahan logam bisa terjadi debu yang konduktif di dalam perkakas listrik. Isolasi keselamatan dari perkakas listrik bisa menjadi berkurang. Simpanlah dan tanganilah aksesori secara cermat. Jika kabel listrik harus digantikan, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, supaya keselamatan kerja selalu terjamin. Layanan pasca beli dan konseling terkait pengoperasian Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe pekakas. OBJ_BUCH-2242-001.book Page 56 Thursday, June 12, 2014 9:22 AMTiếng Việt | 57 Bosch Power Tools 1 619 P12 265 | (12.6.14) Indonesia PT Robert Bosch Palma Tower 9
