Бренд	Haier
Модель	XI 6B0M4PDB
Тип продукту	Вбудована посудомийна машина
Розміри (Ш × В × Г)	598 × 818-898 × 555 мм
Висота вбудовування	820-900 мм
Ширина вбудовування	600 мм
Глибина вбудовування	555 мм (мін.)
Розміри кухонної панелі	Ширина: 595-596 мм, Висота: 675-810 мм, Товщина: 16-22 мм
Максимальна вага панелі	9 кг
Електроживлення	230 В / 50 Гц, кабель ~1350 мм
Підведення води	Труба ~1500 мм, тиск 0,08-1 МПа
Відведення води	Труба ~1700 мм
Тип установлення	Вбудований під стільницю або в колону
Регулювання висоти	Передні та задні ніжки регулюються, загальна висота 818-898 мм
Безпека	Автоматичний пристрій захисту від переливу, захист від пари
Основні функції	Встановлення з індивідуальною панеллю, антипарова стрічка, вбудований конденсатор
Комплект поставки	Гвинти, шаблон для свердління, антипарова стрічка, конденсатор (I), кріпильні елементи
Інструкція	585 сторінок, багатомовна (FR, EN, DE, ES, IT тощо)
Гарантія	Не поширюється на дефекти встановлення (див. інструкцію)

Часті запитання - XI 6B0M4PDB HAIER

Як встановити посудомийну машину Haier XI 6B0M4PDB?

Встановлення повинен виконувати кваліфікований технік. Дотримуйтесь кроків інструкції: збирання конденсатора, встановлення антипарової стрічки, регулювання висоти ніжок, вирівнювання, вставка в нішу, кріплення кухонної панелі, потім підключення до води та електрики.

Які мінімальні розміри вбудовування?

Ніша повинна мати мінімальну ширину 600 мм, висоту 820 мм та глибину 555 мм. Максимальна висота становить 900 мм.

Як регулювати висоту ніжок?

Для задньої ніжки використовуйте коліщатко, доступне спереду (повертайте в напрямку UP/DOWN). Передні ніжки регулюються безпосередньо обертанням ніжки. Перевірте рівень за допомогою рівня.

Який тип кухонної панелі можна встановити?

Панель повинна мати розміри 595-596 мм завширшки, 675-810 мм заввишки та 16-22 мм завтовшки. Її вага не повинна перевищувати 9 кг.

Як підключити підведення води?

Підключіть трубу підведення води (в комплекті, довжина ~1500 мм) до холодної води з тиском від 0,08 до 1 МПа. Використовуйте надані з'єднувальні деталі. Увага: не підключайте до гарячої води.

Як встановити конденсатор?

Відрегулюйте розмір конденсатора (деталь I) відповідно до висоти дверцят кухонної панелі (680-730 мм). Вставте його в передбачений простір зверху посудомийної машини та закріпіть наданими гвинтами.

Куди наносити антипарову стрічку?

Приклейте антипарову стрічку (в комплекті) під стільницею та на боках суміжних меблів для захисту від вологи.

Що робити, якщо дверцята не закриваються належним чином?

Перевірте, чи прилад вирівняний. Неправильне регулювання ніжок може перешкоджати щільному закриттю та спричиняти витік пари.

Як демонтувати посудомийну машину?

Відключіть електроживлення та підведення води. Відкрутіть бічні або верхні кріпильні гвинти. Злегка підніміть прилад і витягніть його. Меблі залишаються неушкодженими.

Що робити у разі переливу води?

Посудомийна машина оснащена пристроєм захисту від переливу, який автоматично перекриває подачу води та/або видаляє надлишок. Якщо проблема не зникає, зверніться до техніка.

ПОСІБНИК КОРИСТУВАЧА XI 6B0M4PDB HAIER

Схема за монтаж на колона

Цей посібник з встановлення призначений для виробників кухонь, які будуть встановлювати ці вироби. Для забезпечення безпеки й отримання найкращих результатів уважно прочитайте цей посібник, включаючи інструкції з техніки безпеки, і збережіть його для подальшого використання. Перш ніж розпочати встановлення, запишіть серійний номер, оскільки він може знадобитися вам у разі ремонту. Перевірте, чи не було пошкоджень під час транспортування, і в разі сумнівів перед використанням проконсультуйтеся з технічним спеціалістом. Зберігайте пакувальні матеріали в місці, недоступному для дітей.

i ПРИМІТКА. Характеристики, зображення в посібнику, а також приладдя до виробу можуть відрізнятися залежно від придбаної моделі.

Покажчик

13астереження щодо безпеки під час встановлення стор. 2-3
2 Де встановити посудомийну машину стор. 3
3 Розміри посудомийної машини стор. 4-5
4 Покрокове відео зі встановлення стор. 6
5 Інструменти для встановлення стор. 6
6 Розміри для вбудованого встановлення стор. 7
7 Інструкції зі встановлення посудомийної машини стор. 8-19
7.1 Збірка компонентів конденсатора
7.2 Нанесення парозахисної стрічки
7.3 Регулювання по висоті
7.4 Регулювання задньої ніжки
7.5 Регулювання передніх ніжок
7.6 Регулювання нахилу
7.7 Встановлення у відсік для вбудованого встановлення
7.8 Фіксація передніх ніжок
7.9 Підготовка панелі
7.10 Встановлення панелі
7.11 Кріплення машини на кухні
8 Підключення до каналізації і електромережі стор. 20-21
8.1 Схема підключення
8.2 Пристрої безпеки
9 Доставка користувачеві стор. 21
10 Демонтаж посудомийної машини стор. 21

1 Застереження щодо безпеки під час встановлення

Дотримуйтесь цих інструкцій, перш ніж розпочати встановлення виробу. Ваша безпека дуже важлива для нас. Уважно прочитайте цю інформацію перед використанням виробу.

• Встановлення має виконувати кваліфікований технічний спеціаліст, який повинен знати й дотримуватися чинного законодавства країни встановлення та інструкцій виробника.
• Якщо для усунення несправностей, що виникли внаслідок неправильного встановлення, потрібне обслуговування виробником, таке обслуговування не покривається гарантією.
• Видаліть пакувальний матеріал перед використанням приладу.
• Після розпакування приладу завжди перевіряйте його на наявність пошкоджень. У разі виникнення проблем зверніться до служби підтримки клієнтів перед встановленням і не підключайте прилад до джерела живлення.
• Пошкоджений виріб може спричинити коротке замикання, ураження електричним струмом, пожежу й інші небезпеки.
• Перевірте упаковку на наявність приладдя або супровідних матеріалів (конвертів з гвинтами, документів, брошур тощо) і, якщо так, вийміть їх і збережіть.
• Неправильне встановлення може призвести до травмування людей, тварин або майна. Виробник не несе відповідальності за таку шкоду чи травми.
• Безпечне використання гарантиється лише за умови правильного встановлення відповідно до цих інструкцій. У разі пошкодження внаслідок неправильного встановлення, відповідальність несе особа, яка встановила виріб.
• Під час встановлення прилад не повинен бути підключений до електромережі.
• Рекомендується використовувати захисні рукавички під час встановлення, щоб уникнути порізів.
• У разі неправильного встановлення, втручання в пристрій і неправильного підключення, гарантія на виріб втрачає чинність.
  • Переконайтеся, що після підключення кабелю живлення виробу він недоступний.
  • Після монтажу кабель живлення не повинен торкатися рухомих частин кухонних компонентів (як-от шухляди) і не повинен піддаватися механічним навантаженням.
• При доставці виробу кінцевому користувачеві технічний спеціаліст повинен переконатися, що той встановлений правильно.
• Не підключайте виріб до електричної мережі, доки передня панель не буде повністю встановлена. В іншому випадку може виникнути небезпека ураження електричним струмом.
• Будьте обережні під час транспортування, виріб важкий.

• Перед початком встановлення перевірте всі розміри відсіку для вбудованого встановлення, порівнявши їх з інструкціями, що містяться в цьому посібнику. Зверніть увагу, що вирівняти дверцята з дверцятами інших меблів можна, навіть якщо вони перевищують висоту панелі керування.
• Переконайтеся, що місце встановлення стабільне й міцне.
- Наклейте захисну плівку, що входить до комплекту для монтажу, під стільницю і на навколишні меблі. Ця плівка захищає меблі від вологи.
- Будьте обережні під час відкривання й закривання виробу.
- Неправильне встановлення може призвести до перекидання виробу.
- Для правильної роботи виріб має бути рівним, інакше дверцята не зачинятимуться належним чином, що призведе до виходу гарячої пари.

Де встановити посудомийну машину

2

• Встановлюйте й використовуйте цей виріб у закритому, критому, сухому й добре провітрюваному приміщенні.
• Не встановлюйте виріб у відкритих приміщеннях, що піддаються впливу атмосферних чинників.
• Встановіть виріб поблизу електричної розетки.
• Використовуйте виріб лише у заглибленому відсіку, інакше ви ризикуєте отримати травму й опіки.
• Не встановлюйте посудомийну машину під варильною поверхнею/плитою.
• Не встановлюйте виріб поблизу джерел тепла (радіаторів, печей тощо).
• Не ставте виріб на килими або подібні поверхні.
• Розмістіть виріб на чистій, рівній і стійкій поверхні.

3 Розміри посудомийної машини

Розміри (мм)

Аксонометричний вигляд виробу спереду

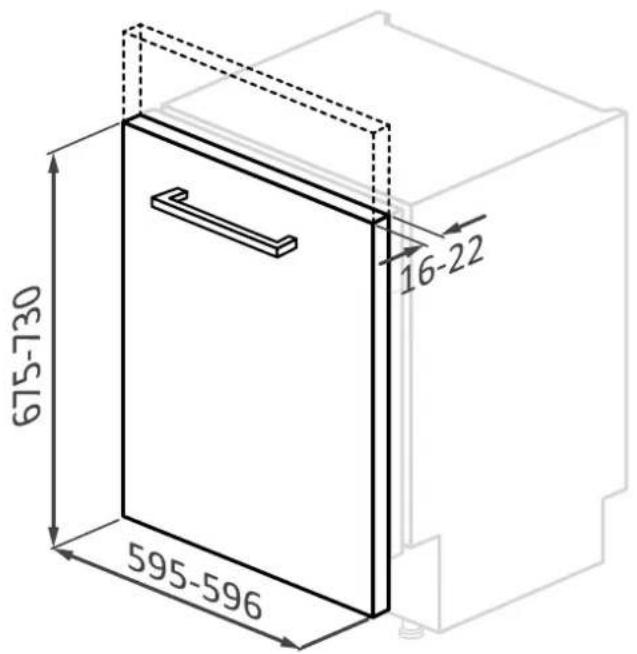

Аксонометричний вигляд спереду з кухонними дверцятами

⚠ ПОПЕРЕДЖЕННЯ. Якщо кухонна панель важча за 9 кг, зверніться до сервісного центру.

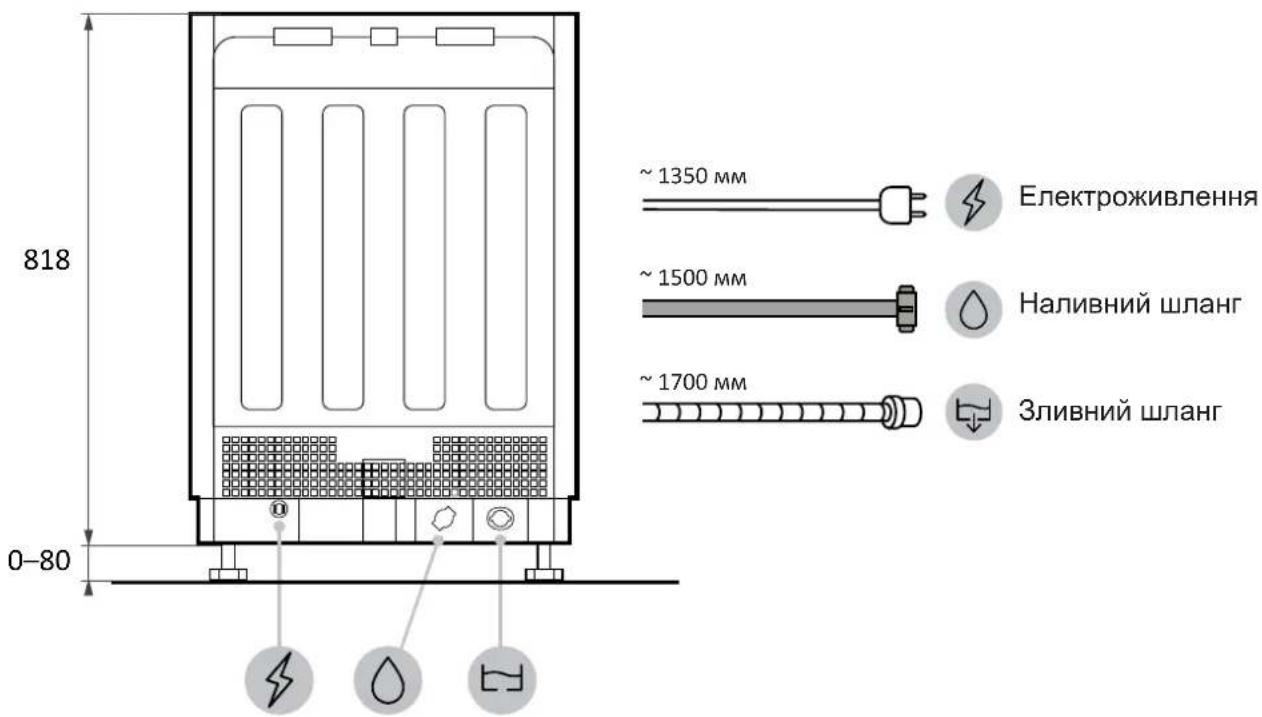

Розміри (мм)

Вид ззаду

Вид збоку

4 Покрокове відео зі встановлення

Ви можете переглянути відео про встановлення виробу, просканувавши QR-код:

або натиснувши це посилання

5 Инструменти для встановлення

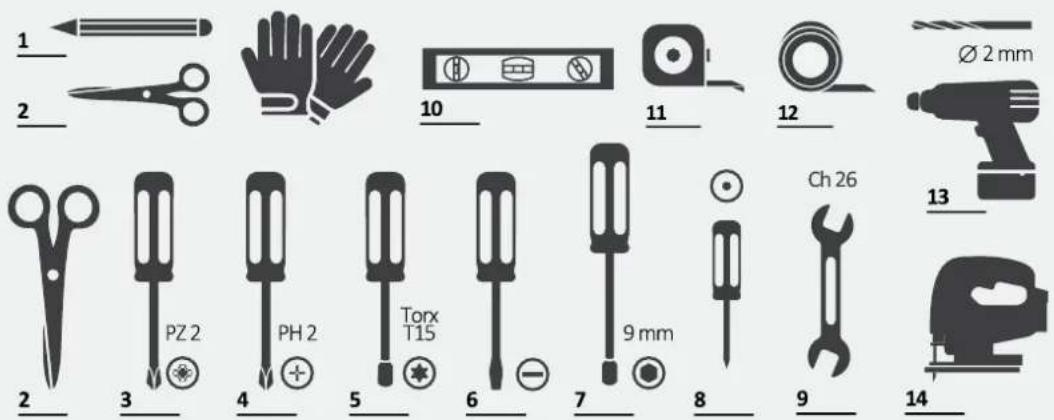

Необхідні інструменти

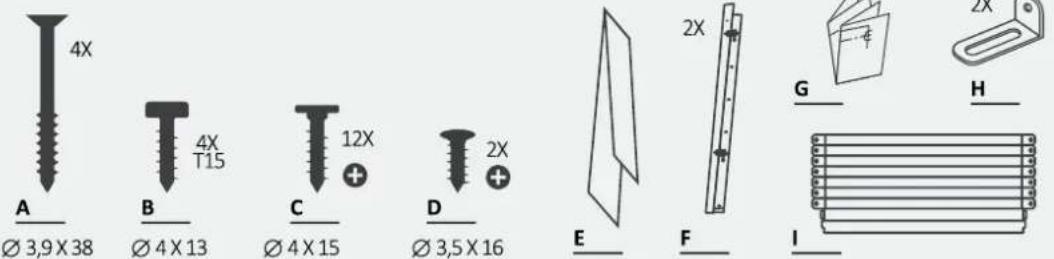

Инструменти, що постачаються з виробом

Розміри (мм)

Аксонометричний вигляд

A

ПОПЕРЕДЖЕННЯ. Мінімальна висота посудомийної машини становить 818 мм; у цьому випадку відстань між кухонними дверцятами й підлогою має бути від 90 до 120 мм. Якщо посудомийну машину піднято (макс. 898 мм), відстань від дверцят до підлоги також має пропорційно збільшуватися, максимум до 170–200 мм.

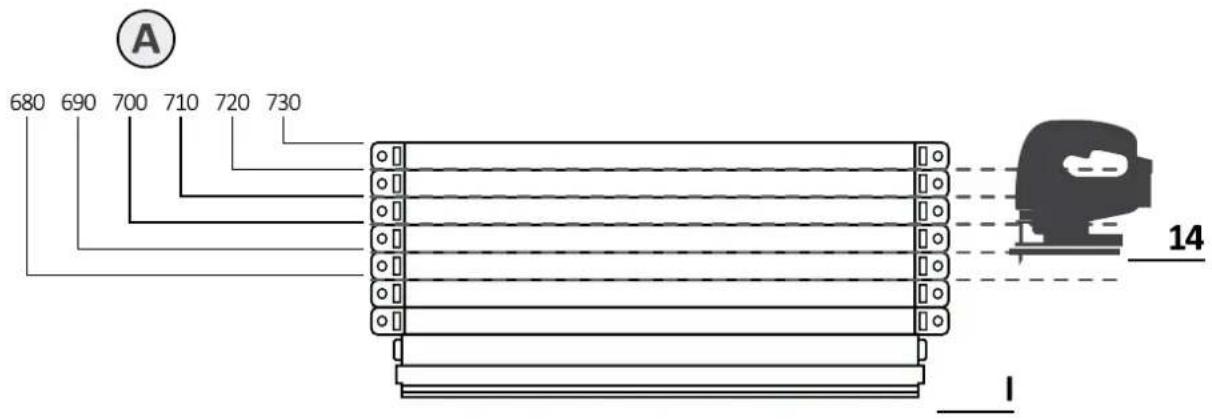

7.1 Збірка компонентів конденсатора

1.

Відрегулюйте розмір компонента (I) залежно від висоти кухонних дверцят.

7.1 Збірка компонентів конденсатора

2.

Вставте компонент (I) у відведений простір, як показано на малюнку нижче.

3.

Закріпіть компонент (I), прикрутивши його за допомогою гвинтів, що входять до комплекту.

7 інструкції зі встановлення посудомийної машини

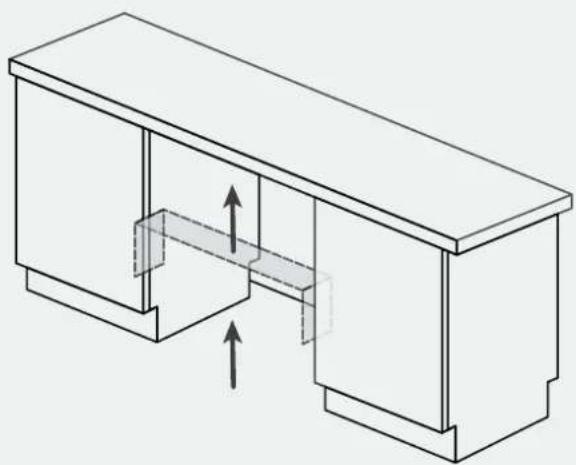

7.2 Нанесення парозахисної стрічки

Наклейте наліпку під стільницею і по боках на сусідніх меблях.

1.

1.

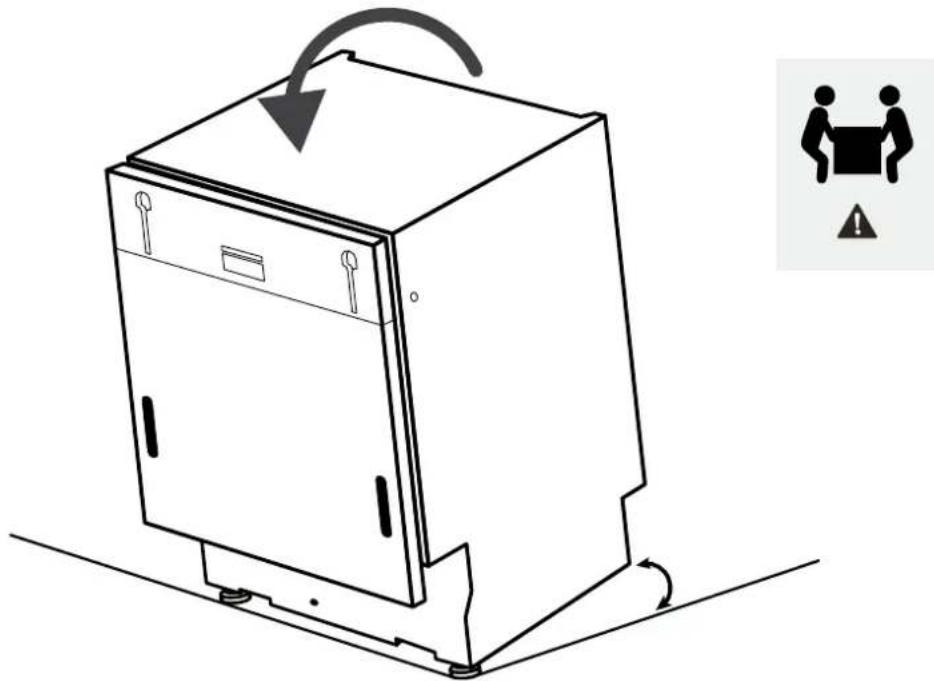

7.3 Регулювання по висоті

Нахиліть посудомийну машину, піднявши задню частину приблизно на 10 см.

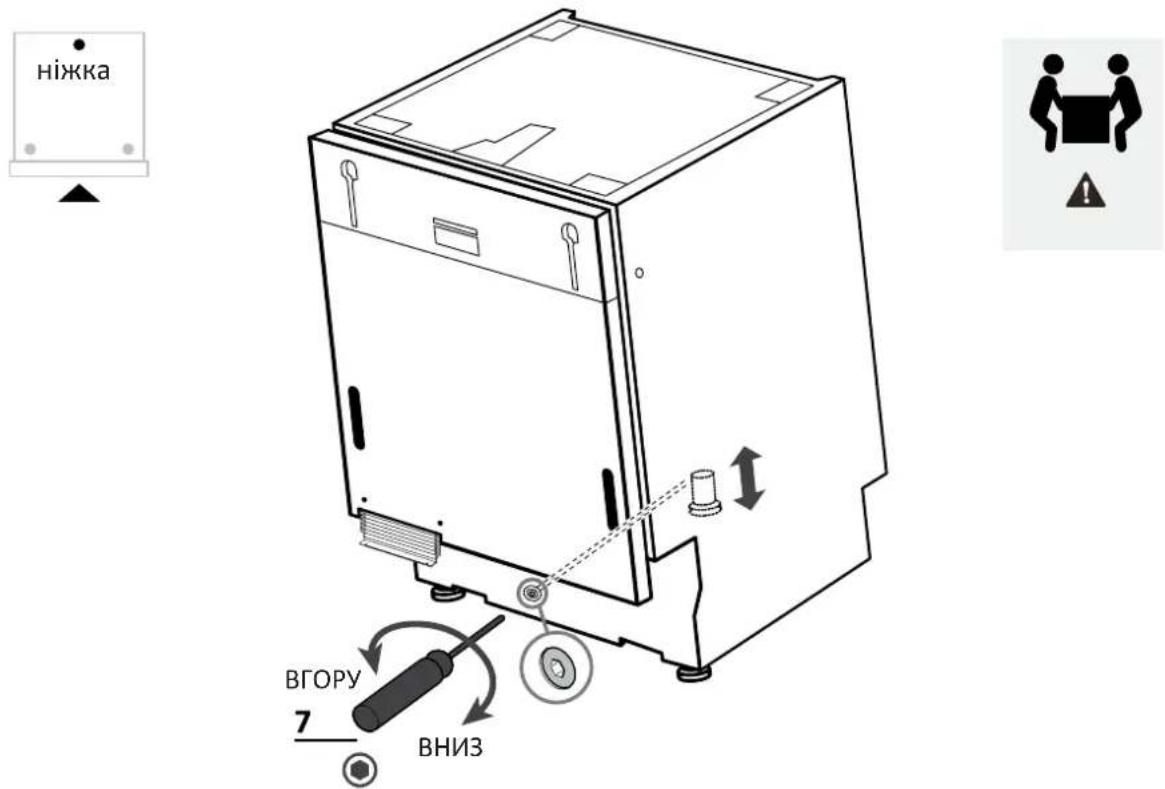

7.4 Регулювання задньої ніжки

Відрегулюйте висоту задньої ніжки, виконавши дії з передньої частини машини, як показано нижче.

7 інструкції зі встановлення посудомийної машини

7.5 Регулювання передніх ніжок

Відрегулюйте передні ніжки безпосередньо. За потреби злегка підніміть посудомийну машину.

7.6 Регулювання нахилу

Вирівняйте посудомийну машину у вертикальній і горизонтальній площинах.

7.7 Встановлення у відсік для вбудованого встановлення

Вставте посудомийну машину у відсік для вбудованого встановлення і перевірте розміри й допуски.

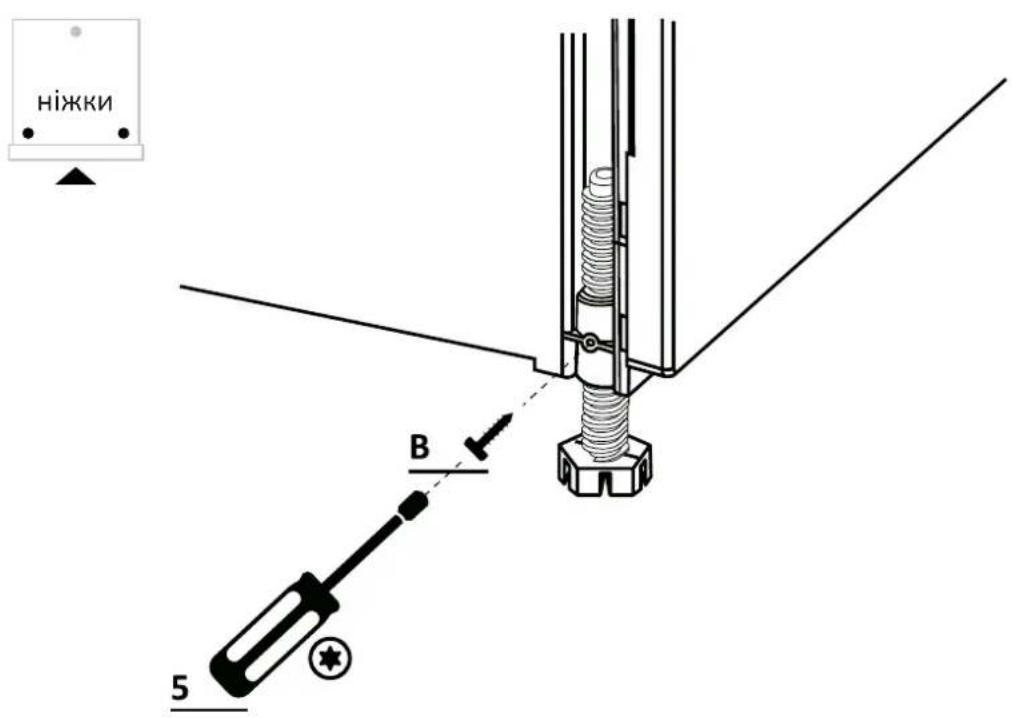

7.8 Фіксація передніх ніжок

Після перевірки всіх вимірів остаточно закріпіть передні ніжки, щоб запобігти їх розхитуванню з часом. Цю операцію також можна виконати після встановлення кухонної панелі.

7 інструкції зі встановлення посудомийної машини

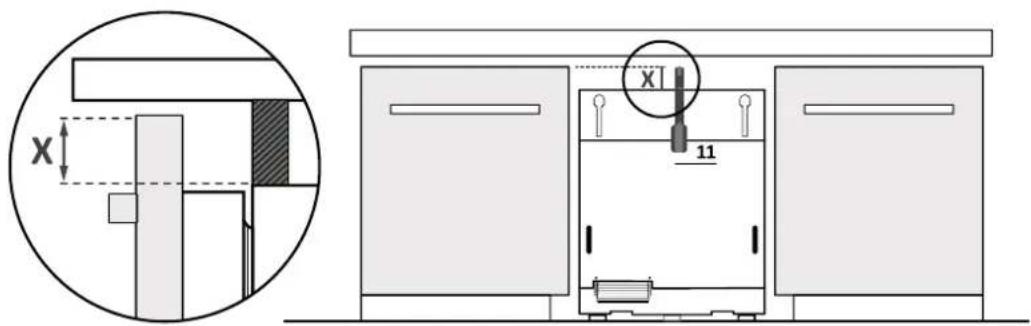

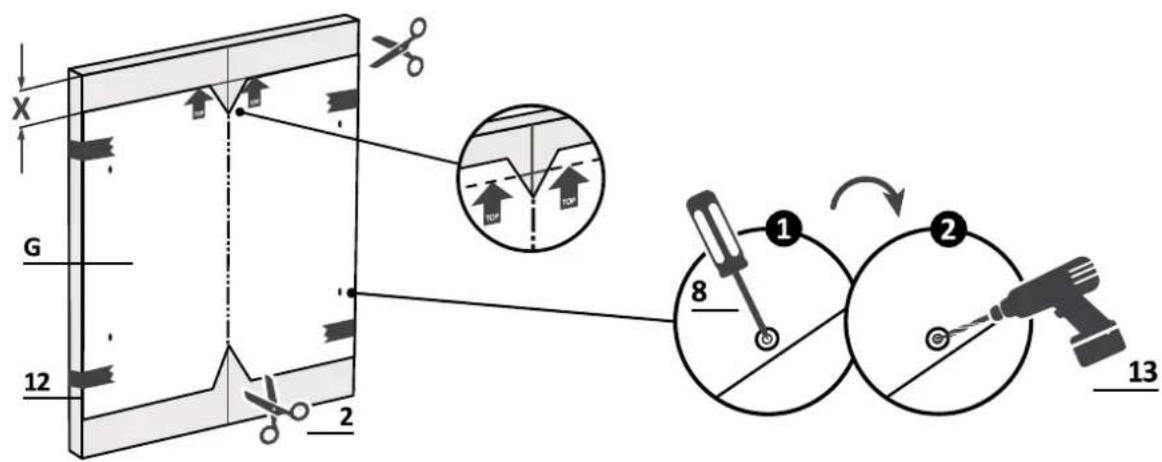

7.9 Підготовка панелі

1.

Виміряйте відстань між верхнім краєм сусідніх дверцят і посудомийною машиною.

Перенесіть вимірювання на кухонну панель і знайдіть центр.

3.

Встановіть шаблон для свердління і дотримуйтесь наданих інструкцій.

7.9 Підготовка панелі

4.

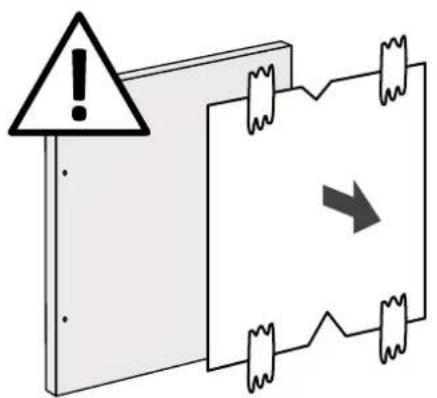

Зніміть шаблон для свердління і встановіть приладдя.

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що головки гвинтів не виступають із задньої поверхні панелі, особливо якщо ви встановлюєте ручку.

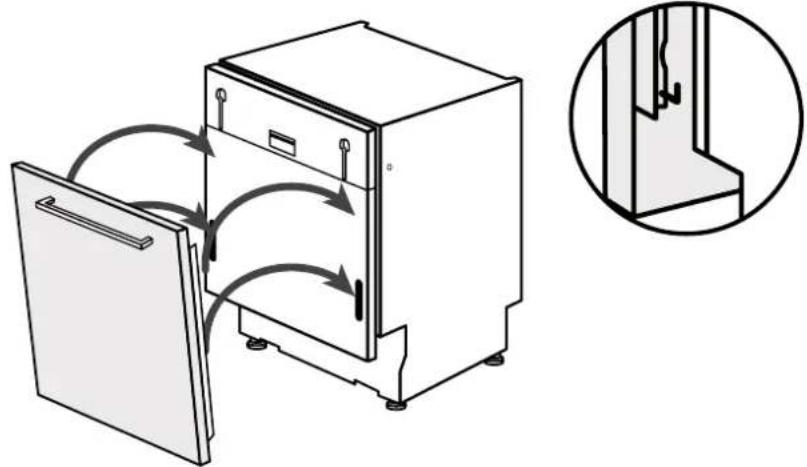

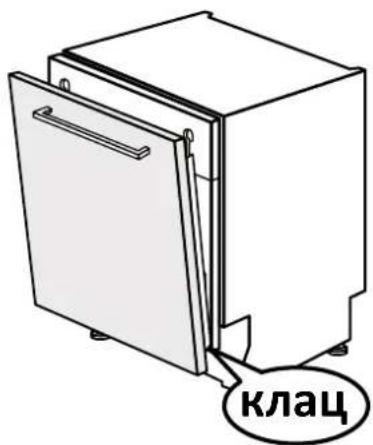

7.10 Встановлення панелі

1.

Прикріпіть панель до посудомийної машини.

Прикріпіть панель до нижньої частини посудомийної машини.

3.

Прикріпіть панель до верхньої частини посудомийної машини.

7.10 Встановлення панелі

4.

Тримаючи нижню частину кухонної панелі, відкрийте дверцята посудомийної машини, а потім відкрутіть нижні гвинти.

Переконайтеся, що панель повністю вставлена; прикріпіть кухонну панель до посудомийної машини за допомогою гвинтів, що входять до комплекту.

⚠ ПОПЕРЕДЖЕННЯ. Підключіть посудомийну машину до водопроводу й електромережі на цьому етапі, дотримуючись інструкцій, наведених у розділі 8.

7.11 Кріплення машини на кухні

Інструкції щодо кріплення посудомийної машини збоку до сусідніх шаф.

⚠ ПОПЕРЕДЖЕННЯ. Якщо ви не можете закріпити посудомийну машину збоку, скористайтеся наданими кронштейнами і закріпіть її до робочої поверхні; будьте обережні, якщо матеріал робочої поверхні не дерево.

8 Підключення до каналізації і електромережі

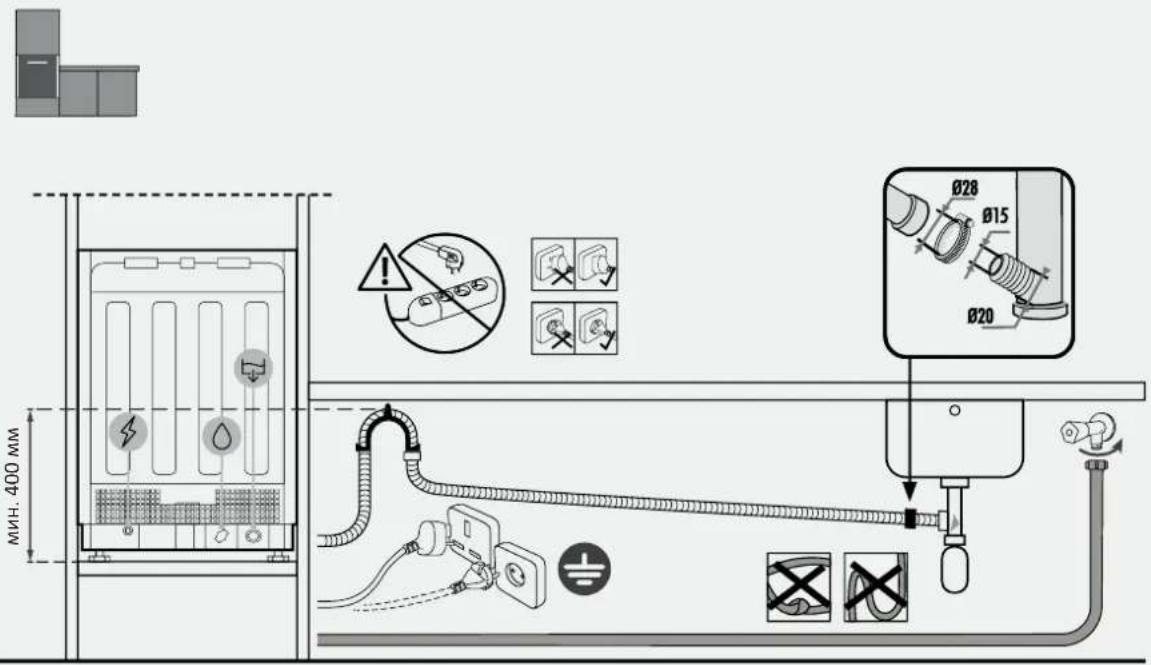

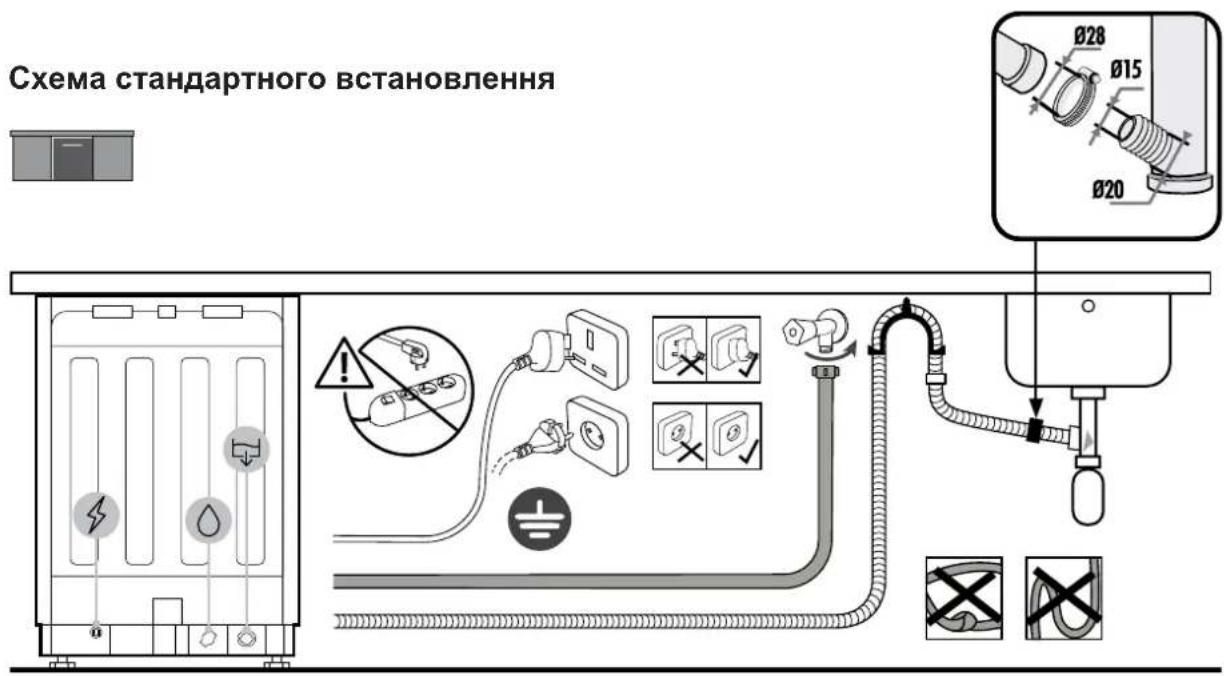

8.1 Схема підключення

Схема встановлення у колону

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що тиск води знаходиться в межах від 0,08 МПа до 1 МПа.

8.2 Пристрої безпеки

Усі посудомийні машини оснащені запобіжним пристроєм проти переповнення, який у разі перевищення нормального рівня води через несправність автоматично блокує потік води та/або зливає надлишок води.

Див. посібник користувача для отримання додаткової інформації.

Доставка користувачеві 9

Після завершення встановлення:

• Поінформуйте користувача про важливі функції.
• Поінформуйте користувача про усі аспекти, що стосуються безпечного використання і поводження.
• Передайте користувачеві приладдя й інструкції з використання і складання для дбайливого зберігання.

Після завершення встановлення зніміть захисну плівку, стрічку й усі інші пакувальні матеріали, а потім вийміть з виробу приладдя, що входить до комплекту.

ПРИМІТКА. Фактичний зовнішній вигляд виробу залежить від обраної моделі.

Демонтаж посудомийної машини

10

• Від'єднайте виріб від джерела живлення.
• Відкрутіть гвинти кріплення.
- Злегка підніміть виріб і повністю витягніть його.
- Цей виріб не пошкодить шафу, яку можна буде використовувати з новим приладом.
