XI 6B0M4PDB - Indaplovė HAIER - Nemokama naudojimo instrukcija

Prekės ženklas	Haier
Modelis	XI 6B0M4PDB
Produkto tipas	Įmontuojama indaplovė
Matmenys (P × A × G)	598 × 818-898 × 555 mm
Įmontavimo aukštis	820-900 mm
Įmontavimo plotis	600 mm
Įmontavimo gylis	555 mm (min.)
Virtuvės plokštės matmenys	Plotis: 595-596 mm, Aukštis: 675-810 mm, Storis: 16-22 mm
Maksimalus plokštės svoris	9 kg
Maitinimas elektra	230 V / 50 Hz, kabelis ~1350 mm
Vandens prijungimas	Žarna ~1500 mm, slėgis 0,08-1 MPa
Vandens išleidimas	Žarna ~1700 mm
Įrengimo tipas	Įmontuojama po stalviršiu arba stulpelyje
Aukščio reguliavimas	Reguliuojamos priekinės ir galinės kojelės, bendras aukštis 818-898 mm
Sauga	Automatinė apsauga nuo perpildymo, garų apsauga
Pagrindinės funkcijos	Montavimas su pritaikoma plokšte, garų juosta, įmontuotu kondensatoriumi
Pridedami įrankiai	Varžtai, gręžimo šablonas, garų juosta, kondensatorius (I), tvirtinimo laikikliai
Instrukcija	585 puslapiai, daugiakalbė (FR, EN, DE, ES, IT ir kt.)
Garantija	Netaikoma montavimo trūkumams (žr. instrukciją)

Dažnai užduodami klausimai - XI 6B0M4PDB HAIER

Kaip sumontuoti Haier XI 6B0M4PDB indaplovę?

Montavimą turi atlikti kvalifikuotas technikas. Vadovaukitės instrukcijos žingsniais: kondensatoriaus surinkimas, garų juostos uždėjimas, kojelių aukščio reguliavimas, išlyginimas, įdėjimas į nišą, virtuvės plokštės pritvirtinimas, tada vandens ir elektros prijungimas.

Kokie yra minimalūs įmontavimo matmenys?

Niša turi būti bent 600 mm pločio, 820 mm aukščio ir 555 mm gylio. Maksimalus aukštis yra 900 mm.

Kaip sureguliuoti kojelių aukštį?

Galinės kojelės reguliavimui naudokite prieinamą ratuką iš priekio (sukite kryptimi UP/DOWN). Priekinės kojelės reguliuojamos tiesiog sukant koją. Patikrinkite lygį gulsčiuku.

Kokią virtuvės plokštę galiu sumontuoti?

Plokštė turi būti 595-596 mm pločio, 675-810 mm aukščio ir 16-22 mm storio. Jos svoris neturi viršyti 9 kg.

Kaip prijungti vandens tiekimą?

Prijunkite vandens tiekimo žarną (pridedama, ilgis ~1500 mm) prie šalto vandens čiaupo, kurio slėgis tarp 0,08 ir 1 MPa. Naudokite pridedamas jungtis. Dėmesio: nejunkite prie karšto vandens.

Kaip sumontuoti kondensatorių?

Sureguliuokite kondensatoriaus (dalis I) dydį pagal virtuvės durų aukštį (680-730 mm). Įstatykite jį į numatytą vietą indaplovės viršuje ir pritvirtinkite pridedamais varžtais.

Kur uždėti garų juostą?

Pritvirtinkite garų juostą (pridedama) po stalviršiu ir ant gretimų baldų šonų, kad apsaugotumėte nuo drėgmės.

Ką daryti, jei durys neužsidaro tinkamai?

Patikrinkite, ar prietaisas yra lygiai. Netinkamas kojelių reguliavimas gali trukdyti sandariai uždaryti ir sukelti garų nuotėkį.

Kaip išmontuoti indaplovę?

Atjunkite elektros tiekimą ir vandens tiekimą. Atsukite šoninius arba viršutinius tvirtinimo varžtus. Šiek tiek pakelkite prietaisą ir išimkite. Baldas lieka nepažeistas.

Ką daryti, jei vanduo išsilieja?

Indaplovė turi automatinę apsaugą nuo perpildymo, kuri automatiškai nutraukia vandens tiekimą ir/arba pašalina perteklių. Jei problema išlieka, kreipkitės į techniką.

NAUDOJIMO INSTRUKCIJA XI 6B0M4PDB HAIER

Ši montavimo instrukcija skirta virtuvės gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš tęsdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų, ir kilus abejonių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be įspėjimo.

Turinys

1 Saugumo įspėjimai dėl įdiegimo p.2-3 2 Kur įrengti indaplovę p.3 3 Indaplovės matmenys p.4-5 4 Įdiegimo vaizdo įrašas žingsnis po žingsnio p.6 5 Įrankiai diegimui p.6 6 Įmontavimo matmenys p.7 7 Indaplovės įrengimo nurodymai p.8-17

7.1 Kondensatoriaus komponento surinkimas 7.1 Garų juostelės montavimas 7.2 Aukščio reguliavimas 7.3 Galinės kojos reguliavimas 7.4 Priekinių kojelių aukščio reguliavimas 7.5 Pasvirimo reguliavimas 7.6 Įdėjimas į integruotą skyrių 7.7 Priekinių kojų tvirtinimas 7.8 Skydelio paruošimas 7.9 Skydelio montavimas 7.10 Mašinos tvirtinimas prie virtuvės

8 Jungtis prie vandens ir elektros tinklo p.18-19

8.1 Jungimo schema 8.2 Saugos įtaisai

9 Pristatymas vartotojui p.19

10 Indaplovės išmontavimas p.19

1 Saugumo įspėjimai dėl įdiegimo

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų.
• Jei reikia gamintojo pagalbos norint pašalinti dėl neteisingo įrengimo kilusias problemas, tokia pagalba neįtraukiama į garantiją.
• Pašalinkite pakuotės medžiagas prieš įjungdami prietaisą.
• Išpakavę produktą, įsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo.
• Sugedęs produktas gali sukelti trumpąjį jungimą, elektros smūgį, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas įrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei įrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo įrengimo atveju atsakomybė tenka montuotojui; • Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuojant mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instaliacijos, prietaiso klastojimo ar netinkamo prijungimo atveju produkto garantija netenka galios;
• Įsitikinkite, kad po įmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminį galutiniam vartotojui, technikas turi įsitikinti, kad jis buvo tinkamai įdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus;
• Būkite atsargūs transportuodami, gaminys yra sunkus;
• Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis;
• Įsitikinkite, kad montavimo vieta yra stabili ir tvirta;
• Užklijuokite apsauginę plėvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plėvelė saugo baldus nuo drėgmės;
• Būkite atsargūs atidarydami ir uždarydami gaminį;
• Netinkamas montavimas gali sukelti gaminio apvirtimą;
• Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur įrengti indaplovę

2

• Įdiekite ir naudokite šį gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje;
• Neįrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų;
• Sumontuokite gaminį netoli elektros lizdo;
• Naudokite gaminį tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus;
• Nedėkite indaplovės po kaitlente;
• Negalima įrengti gaminio šalia šilumos šaltinių (radiatorių, krosnių ir kt.);
• Nedėkite gaminio ant kilimų ar panašių paviršių;
• Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

3 Indaplovės matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

⚠ DĖMESIO: jei virtuvės skydas sveria daugiau nei 9 kg, kreipkitės į techninę pagalbą.

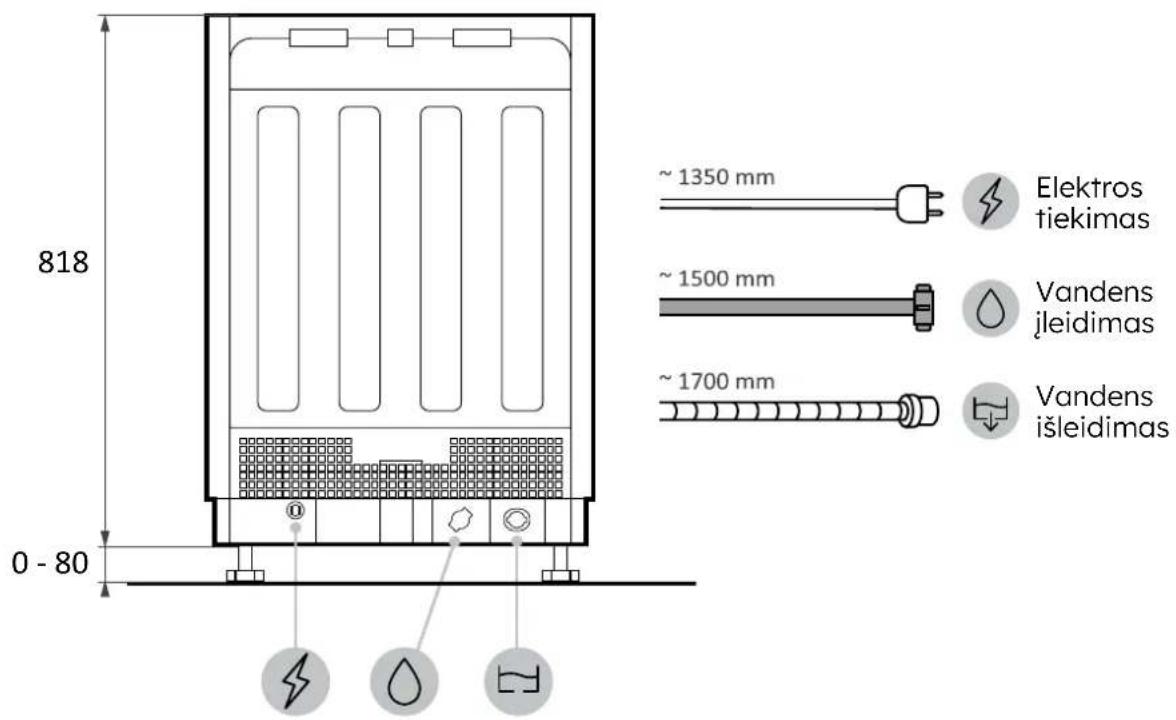

Matmenys mm

Vaizdas iš galo

Šoninis vaizdas

4 Įdiegimo vaizdo įrašas žingsnis po žingsnio

Galite peržiūrėti gaminio diegimo vaizdo įrašą nuskaitydami QR kodą.

Arba spustelėję šią nuorodą

5 Įrankiai diegimui

Reikalingi įrankiai

Įrankiai, pateikiami su gaminiu

Matmenys mm

Aksonometrinis vaizdas

A

⚠ DĖMESIO: Minimalus indaplovės aukštis yra 818 mm; tokiu atveju atstumas tarp virtuvės durelių ir grindų turi būti nuo 90 iki 120 mm. Jei indaplovė pakelta (maks. 898 mm), atstumas tarp durelių ir grindų turi proporcingai padidėti iki 170–200 mm.

7 Indaplovės įrengimo nurodymai

7.1 Kondensatoriaus komponento surinkimas

1.

Sureguliuokite komponento (I) dydį pagal virtuvės durų aukštį;

7.1 Kondensatoriaus komponento surinkimas

2.

Įdėkite komponentą (I) į nurodytą vietą, kaip parodyta žemiau esančiame paveikslėlyje;

3.

Priveržkite komponentą (I) naudodami pridėtus varžtus.

7 Indaplovės įrengimo nurodymai

7.2 Garų juostelės montavimas

Užklijuokite juostą po stalviršiu ir šonams šalia esančių spintelių

1.

2.

7.3 Aukščio reguliavimas

Pakreipkite indaplovę pakeldami galinę dalį apie 10 cm.

7.4 Galinės kojos reguliavimas

Reguliuokite galinės kojelės aukštį iš priekio, kaip nurodyta.

7 Indaplovės įrengimo nurodymai

7.5 Priekinių kojelių aukščio reguliavimas

Veikti tiesiogiai priekinėse kojelėse. Jei reikia, šiek tiek pakelkite indaplovę.

Išlyginkite indaplovę vertikalioje ir horizontalioje plokštumoje.

7.7 Įdėjimas į įmontuojamą skyrių

Įdėkite indaplovę į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.8 Priekinių kojų tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui bėgant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovės įrengimo nurodymai

7.9 Skydelio paruošimas

1.

Išmatuokite atstumą tarp gretimų durelių viršutinio krašto ir indaplovės;

Perkelkite matmenį ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šabloną ir vykdykite pateiktas instrukcijas;

7.9 Skydelio paruošimas

4.

Nuimkite šabloną ir pritvirtinkite priedus.

⚠ DĖMESIO: Venkite, kad varžtų galvutės išlįstų už galinės skydelio pusės montuojant rankeną.

Įdėkite viršutinius kaiščius į indaplovės lizdus;

Prikalkite skydelį prie indaplovės apatinės dalies;

⚠ DĖMESIO: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

7.11 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

⚠ ĮSPĖJIMAS: Jei negalite pritvirtinti indaplovės šonu, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

8 Jungtis prie vandens ir elektros tinklo

8.1 Jungimo schema

Montavimo schemos stulpeliui

⚠ ĮSPĖJIMAS: Įsitikinkite, kad vandens slėgis yra tarp 0,08 MPa ir 1 MPa.

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui

9

Įdiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Įdiegimo pabaigoje nuimkite apsauginę plėvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gaminį nuo elektros ir vandens tiekimo; • Išsukite tvirtinimo varžtus,
• Šiek tiek pakelkite gaminį ir visiškai jį ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.
