Merke	Haier
Modell	XI 6B0M4PDB
Produkttype	Innebygd oppvaskmaskin
Mål (B × H × D)	598 × 818-898 × 555 mm
Innbyggingshøyde	820-900 mm
Innbyggingsbredde	600 mm
Innbyggingsdybde	555 mm (min.)
Panelmål (kjøkken)	Bredde: 595-596 mm, Høyde: 675-810 mm, Tykkelse: 16-22 mm
Maks panelvekt	9 kg
Strømforsyning	230 V / 50 Hz, kabel ~1350 mm
Vanninntak	Slange ~1500 mm, trykk 0,08-1 MPa
Vannutløp	Slange ~1700 mm
Monteringstype	Innebygd under benkeplate eller i søyle
Høydejustering	Justerbare for- og bakføtter, total høyde 818-898 mm
Sikkerhet	Automatisk overløpssikring, dampbeskyttelse
Hovedfunksjoner	Montering med tilpassbart panel, damplist, integrert kondensator
Medfølgende verktøy	Skruer, boremal, damplist, kondensator (I), festebraketter
Bruksanvisning	585 sider, flerspråklig (FR, EN, DE, ES, IT, osv.)
Garanti	Dekkes ikke for installasjonsfeil (se bruksanvisning)

Ofte stilte spørsmål - XI 6B0M4PDB HAIER

Hvordan installere Haier XI 6B0M4PDB oppvaskmaskinen?

Installasjonen må utføres av en kvalifisert tekniker. Følg trinnene i manualen: montering av kondensator, påsetting av damplist, justering av føttene, nivellering, innsetting i innbyggingsrommet, festing av kjøkkenpanelet, og tilkobling til vann og strøm.

Hva er minste innbyggingsmål?

Innbyggingsnisjen må være minst 600 mm bred, 820 mm høy og 555 mm dyp. Maksimal høyde er 900 mm.

Hvordan justere høyden på føttene?

For bakfoten, bruk justeringshjulet som er tilgjengelig forfra (drei i UP/DOWN-retning). Forføttene justeres direkte ved å dreie foten. Kontroller nivået med et vater.

Hvilken type kjøkkenpanel kan jeg installere?

Panelet må være 595-596 mm bredt, 675-810 mm høyt og 16-22 mm tykt. Vekten må ikke overstige 9 kg.

Hvordan koble til vanninntaket?

Koble vanninntaksslangen (medfølger, lengde ~1500 mm) til kaldtvannstilkobling med trykk mellom 0,08 og 1 MPa. Bruk medfølgende koblinger. Merk: ikke koble til varmtvann.

Hvordan montere kondensatoren?

Juster kondensatorens størrelse (del I) til høyden på kjøkkendøren (680-730 mm). Sett den inn i det beregnede rommet på toppen av oppvaskmaskinen og fest den med medfølgende skruer.

Hvor skal damplisten påføres?

Lim damplisten (medfølger) under benkeplaten og på sidene av tilstøtende møbler for å beskytte mot fuktighet.

Hva gjør jeg hvis døren ikke lukker seg ordentlig?

Kontroller at apparatet er vater. Feil justering av føttene kan hindre tett lukking og forårsake damplekkasje.

Hvordan demontere oppvaskmaskinen?

Koble fra strøm- og vannforsyning. Skru ut side- eller toppfesteskruene. Løft apparatet litt og trekk det ut. Møbelet forblir intakt.

Hva gjør jeg ved vannoverløp?

Oppvaskmaskinen er utstyrt med en automatisk overløpssikring som stenger vanninntaket og/eller drenerer overskuddsvann. Hvis problemet vedvarer, kontakt en tekniker.

BRUKSANVISNING XI 6B0M4PDB HAIER

1 Sikkerhedsadvarsler til installation

Aller ved at klikke på følgende

8 Tilslutning til vand- og elnettet

Denne installasjonsveiledningen er ment for kjøkkenprodusenter som skal integrere disse produktene. For å sikre sikkerhet og oppnå best mulig resultater, les denne veiledningen nøye, inkludert sikkerhetsinstruksjoner, og oppbevar den for fremtidig referanse. Før du går videre med installasjonen, noter serienummeret, da det kan være nødvendig ved reparasjoner. Sjekk for skader under transport og kontakt en tekniker ved tvil før bruk. Oppbevar alltid alt emballasjemateriale utilgjengelig for barn.

i Merknad: Egenskapene og bildene i dette dokumentet er kun veiledende og kan endres uten forhåndsvarsel.

Innholdsfortegnelse

1 Sikkerhetsvarsler for installasj p.2-3
2 Hvor skal oppvaskmaskinen installeres p.3
3 Mål på oppvaskmaskinen p.4-5
4 Installasjonsvideo trinn for trinn p.6
5 Verktøy for installasjon p.6
6 Innbyggingsmål p.7
7 Instruksjoner for installasjon av oppvaskmaskin p.8 - 17

7.1 Montering av kondensatorkomponent
7.2 Installasjon av dampbånd
7.3 Høydejustering
7.4 Justering av bakre fot
7.5 Justering av høyden på de fremre føttene
7.6 Høydejustering
7.7 Innsetting i innebygd rom
7.8 Festing av fremre føtter
7.9 Forberedelse av panelet
7.10 Installasjon av panelet
7.11 Festing av maskinen til kjøkkene

8 Tilkobling til vann- og strømnett p.18-19

8.1 Tilkoblingsdiagram
8.2 Sikkerhetsenheter

9 Levering til brukeren p.19

10 Demontering av oppvaskmaskinen p.19

1 Sikkerhetsvarsler for installasj

Les disse instruksjonene før du begynner å installere produktet. Din sikkerhet er veldig viktig for oss. Les denne informasjonen nøye før du bruker produktet.

- Installasjonen må utføres av en kvalifisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner;

- Dersom det kreves produsentens assistanse for å rette feil forårsaket av feil installasjon, dekkes ikke dette av garantien;

- Fjern emballasjematerialet før du tar apparatet i bruk;

- Etter at produktet er pakket ut, må du kontrollere at det ikke er skadet. Kontakt kundeservice ved problemer før installasjon og koble det ikke til strømnettet;

- Et skadet produkt kan forårsake kortslutning, elektrisk støt, brannfare og andre farer;

- Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og fjern og oppbevar dem om nødvendig;

- Feil installasjon kan føre til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader;

- Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold til disse instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatøren;

- Under installasjonen må apparatet ikke være koblet til strømnettet;

- Det anbefales å bruke vernehansker under installasjonen for å unngå kuttskader;

- Ved feil installasjon, manipulering av apparatet eller ukorrekt tilkobling, blir produktgarantien ugyldig;

- Sørg for at produktets strømledning ikke er tilgjengelig etter installasjon;

- Etter montering må ikke strømkabelen komme i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en skuff), og den må ikke utsettes for mekanisk belastning;

- Når produktet leveres til sluttbrukeren, må teknikeren sikre at det er riktig installert;

- Ikke koble produktet til strømnettet før frontpanelet er fullstendig installert. Ellers kan det oppstå elektrisk fare;

- Vær forsiktig under transport, produktet er tungt;

- Før du starter installasjonen, kontroller alle målene på det innebygde rommet ved å sammenligne dem med instruksjonene i denne manualen. Merk at det er mulig å justere døren slik at den flukter med dørene på andre møbler, selv om den er høyere enn kontrollpanelet;

• Sørg for at installasjonsområdet er stabilt og solid;
• Påfør beskyttelsesfilmen, som leveres i installasjonssettet, under benkeplaten og på omgivende møbler. Denne filmen beskytter møblene mot fuktighet;
  • Vær forsiktig når du åpner og lukker produktet;
• Feil installasjon kan føre til at produktet velter;
• Produktet må være i vater for å fungere som det skal. Ellers vil døren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.

• Installer og bruk dette produktet i et lukket, tildekket, tørt og godt ventilert miljø;
• Ikke installer produktet i åpne områder utsatt for vær og vind;
• Monter produktet i nærheten av en stikkontakt;
• Bruk produktet kun hvis det er montert i en innbyggingsnisje, ellers er det fare for skader og brannskader;
• Ikke installer oppvaskmaskinen under en platetopp;
• Ikke installer produktet i nærheten av varmekilder (radiatorer, ovner osv.);
• Ikke plasser produktet på tepper eller lignende overflater;
• Plasser produktet på en ren, jevn og solid overflate.

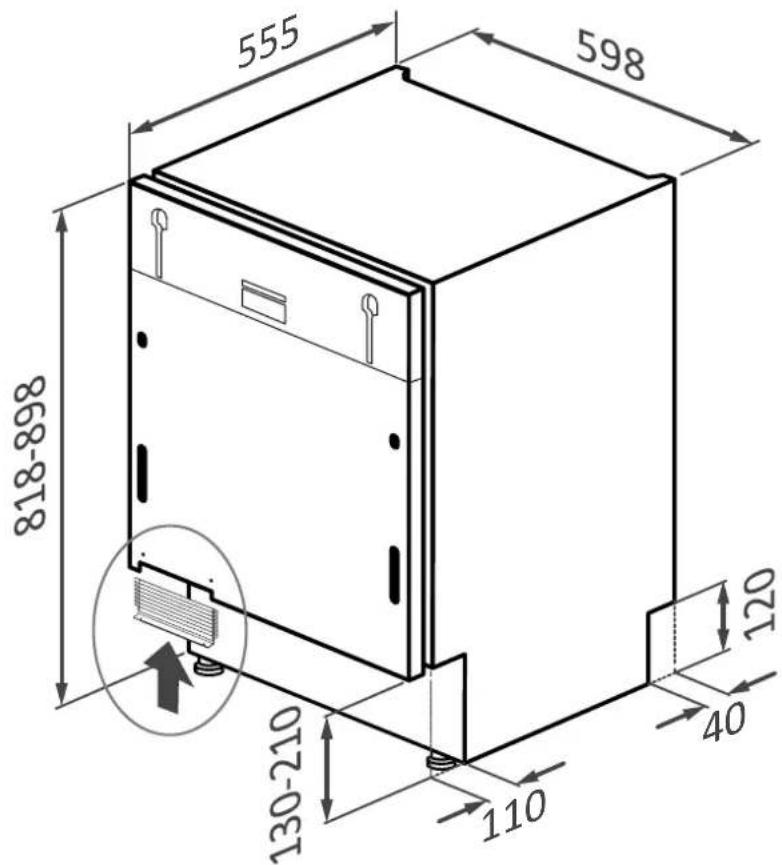

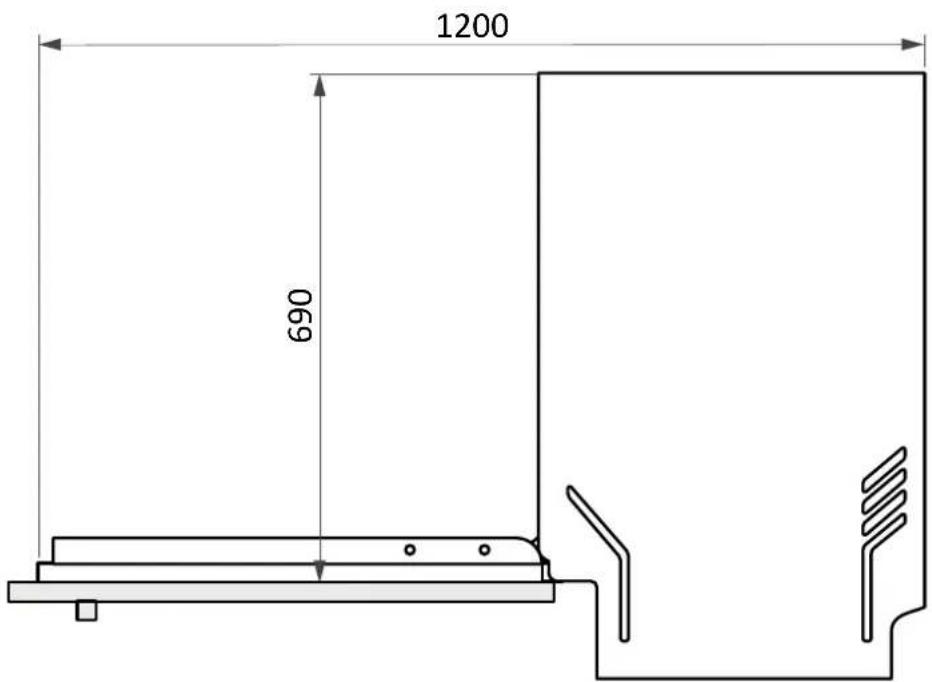

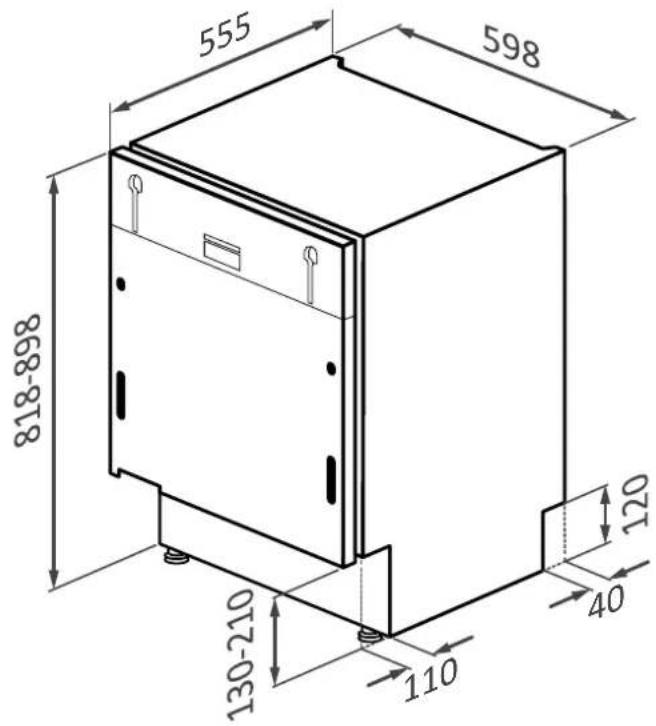

3 Mål på oppvaskmaskinen

Mål i mm

Produktets fremre aksonometriske visning

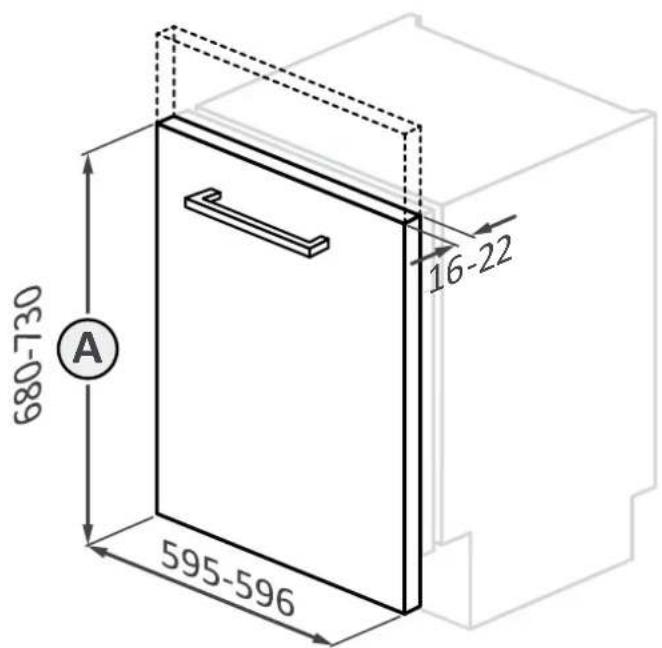

Produktets fremre aksonometriske visning med kjøkkendør.

⚠ ADVARSEL: hvis kjøkkenpanelet veier mer enn 9 kg, kontakt kun-deservice.

Mål i mm

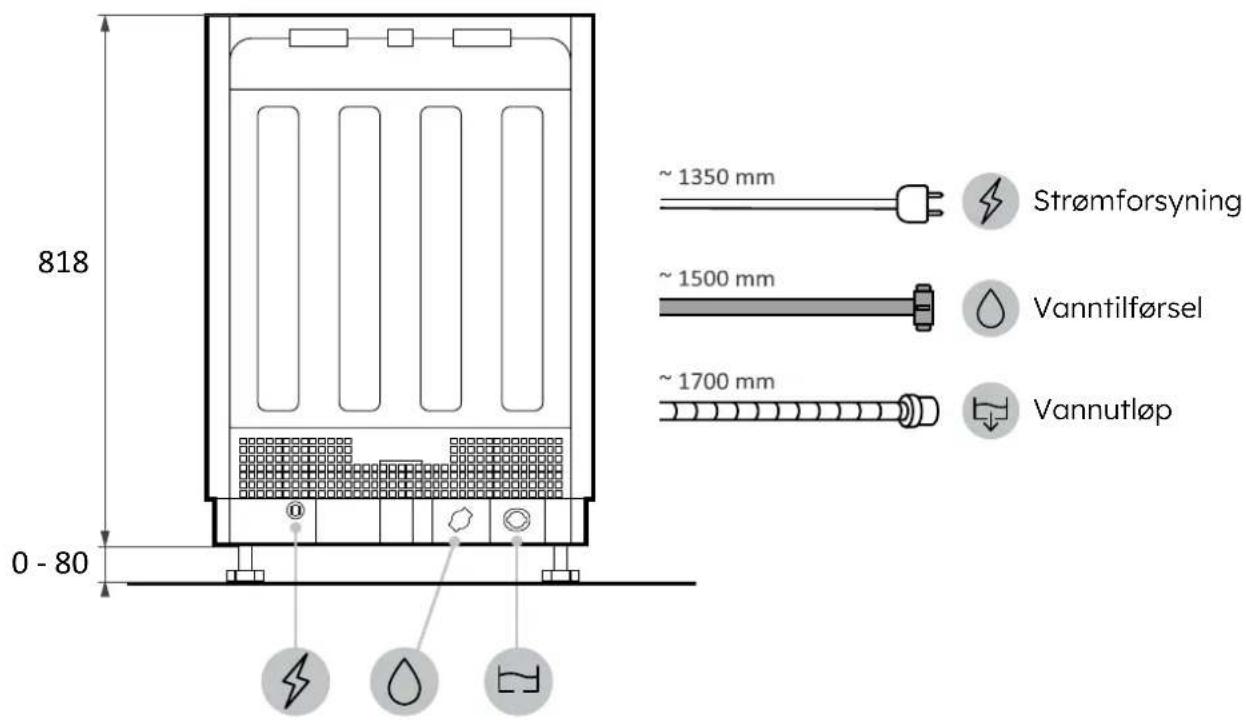

Bakfra visning

Sidevisning

4 Installasjonsvideo trinn for trinn

Du kan se installasjonsvideoen

for produktet ved å skanne

QR-koden:

eller ved å klikke på følgende

link

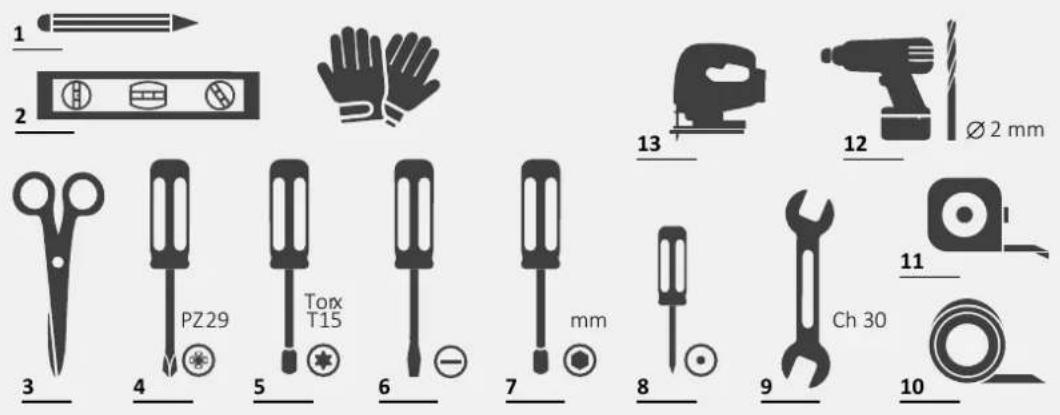

5 Verktøy for installasjon

Nødvendige verktøy

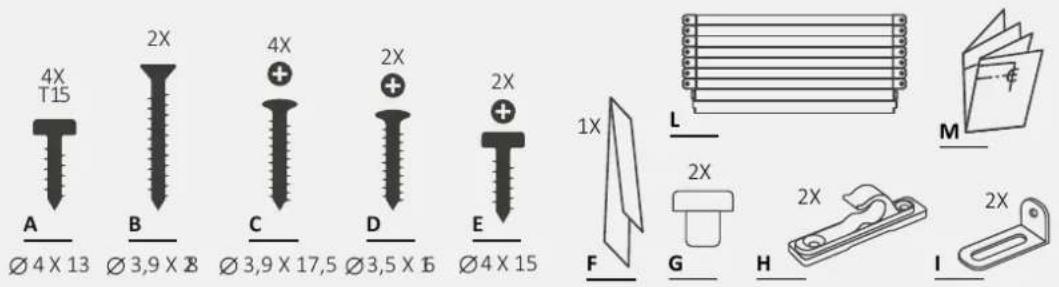

Verktøy som følger med produktet

Mål i mm

Aksonometrisk visning

A

ADVARSEL: Den minimale høyden på oppvaskmaskinen er 818 mm; i dette tilfellet må avstanden mellom kjøkkendøren og gulvet være mellom 90 og 120 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), må denne avstanden også økes proporsjonalt, opp til et maksimum mellom 170 og 200 mm.

7 Instruksjoner for installasjon av oppvaskmaskin

7.1 Montering av kondensatorkomponent

1.

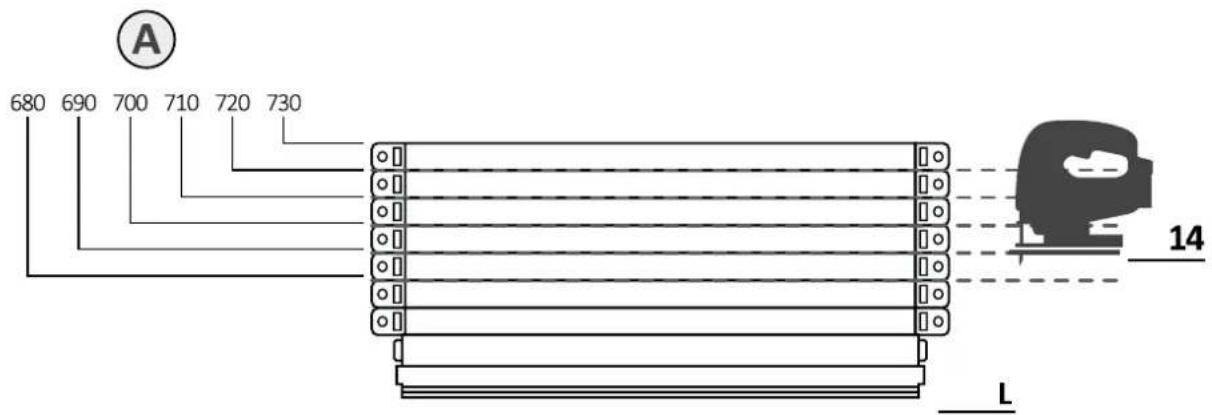

Juster størrelsen på komponenten (I) i henhold til høyden på kjøkkendøren;

7.1 Montering av kondensatorkomponent

2.

Sett inn komponent (I) i det angitte området, som vist på figuren nedenfor;

3.

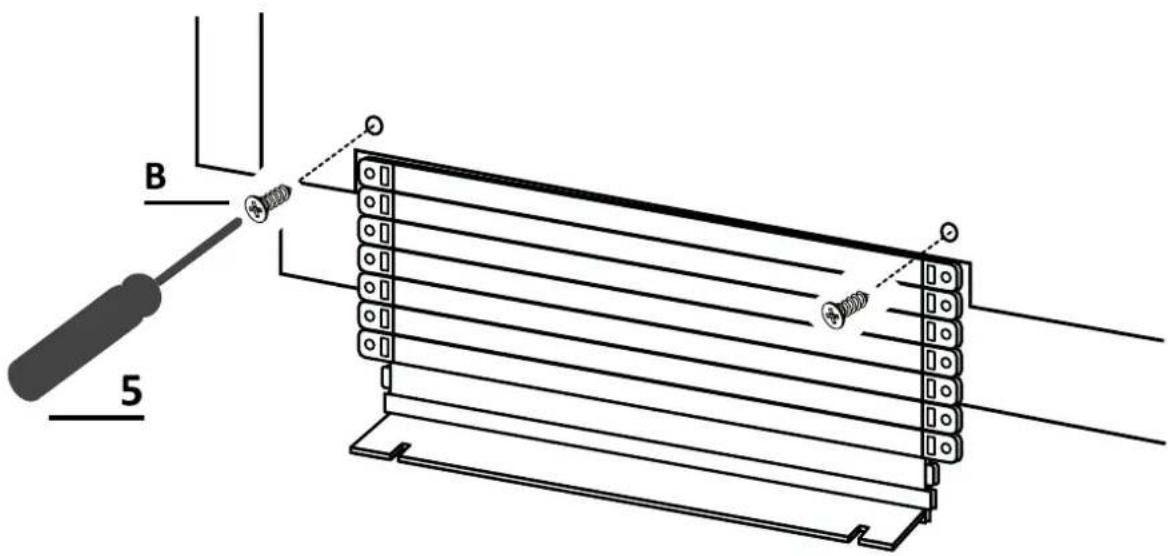

Fest komponent (I) ved å skru den fast med de medfølgende skruene;

7 Instruksjoner for installasjon av oppvaskmaskin

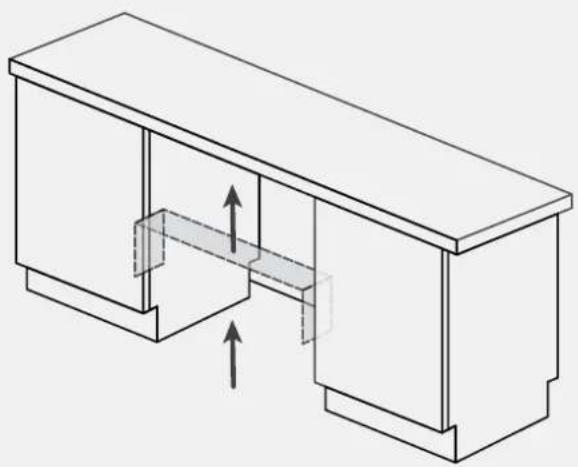

7.2 Installasjon av dampbånd

Påfør stripen under benkeplaten og på sidene av tilstøtende skap.

1.

2.

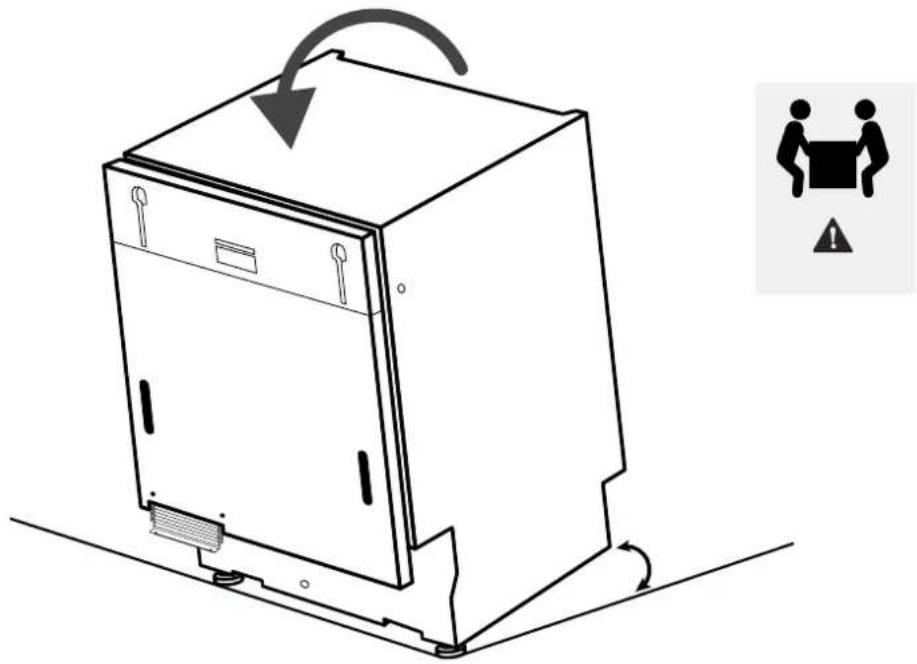

Vipp opp oppvaskmaskinen ved å løfte bakre del ca. 10 cm.

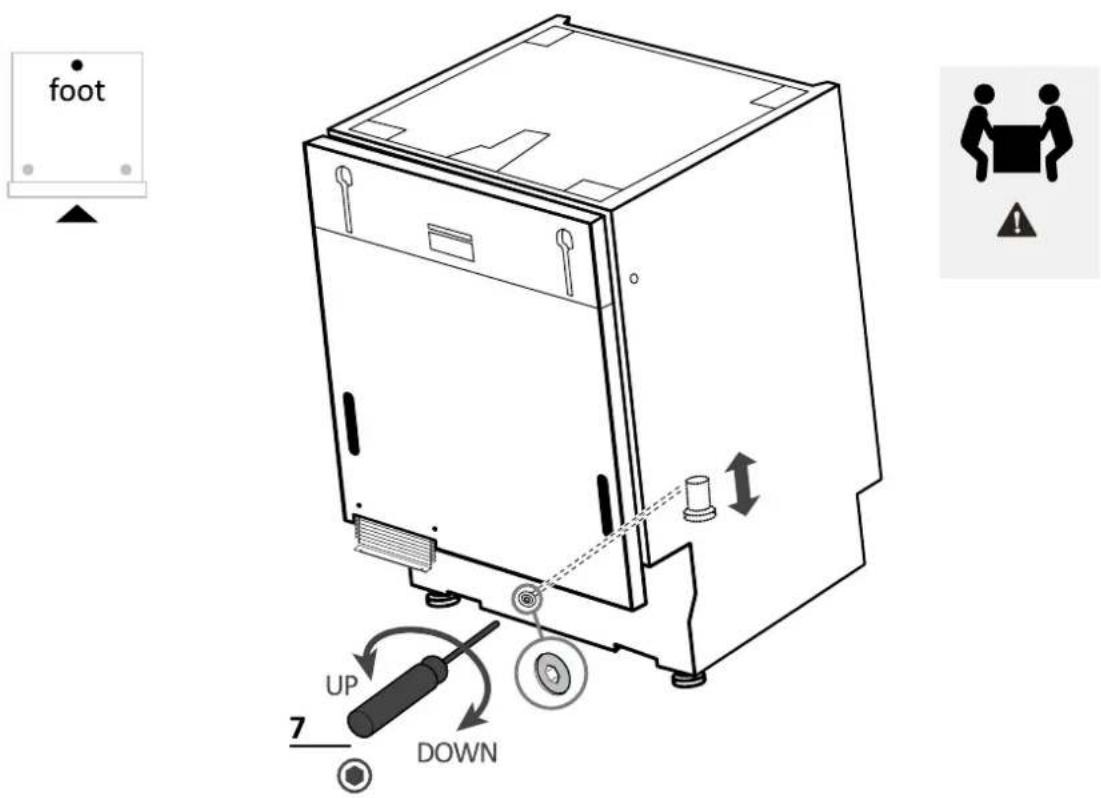

7.4 Justering av bakre fot

Juster høyden på bakre fot fra maskinens front som angitt.

7 Instruksjoner for installasjon av oppvaskmaskin

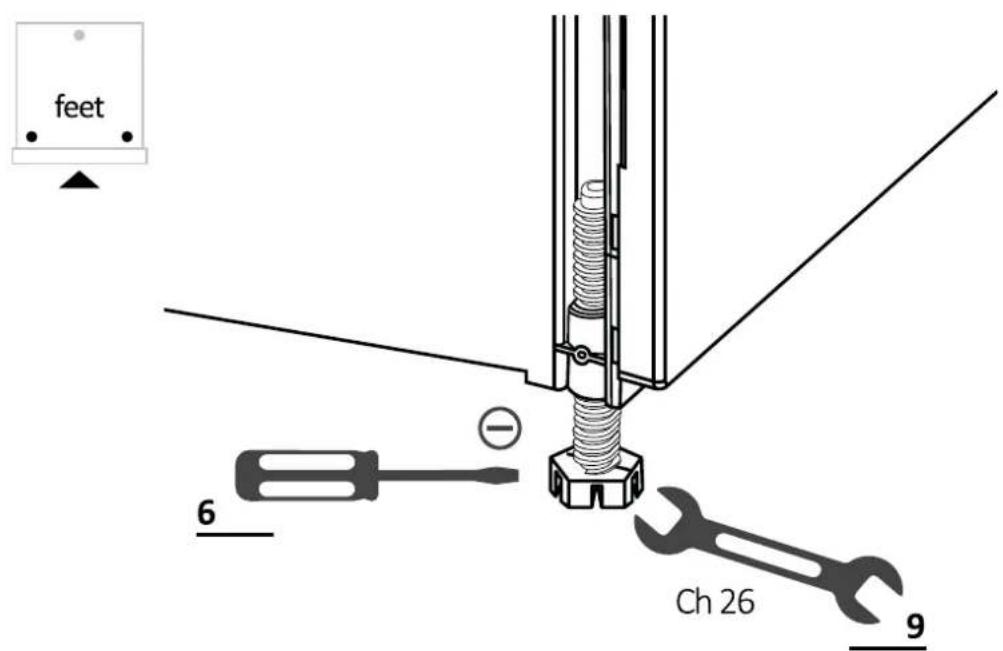

7.5 Justering av høyden på de fremre føttene

Virke direkte på de fremre føttene. Løft oppvaskmaskinen litt om nødvendig.

Juster oppvaskmaskinen i loddrett og vannrett plan.

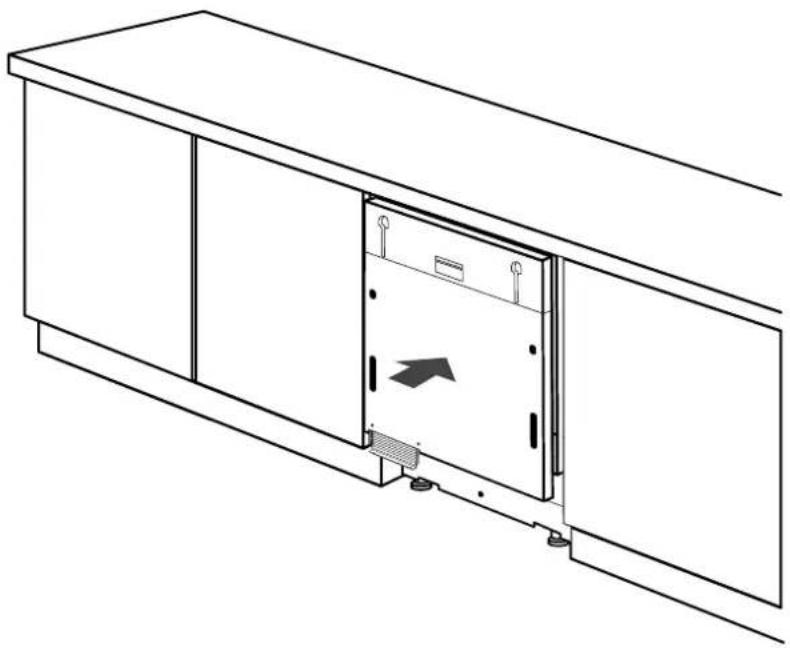

7.7 Innsetting i innebygd rom

Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mål og toleranser.

7.8 Festing av fremre føtter

Etter å ha kontrollert alle målene, fest de fremre føttene permanent slik at de ikke løsner over tid. Dette kan også gjøres etter at kjøkkenpanelet er montert.

7 Instruksjoner for installasjon av oppvaskmaskin

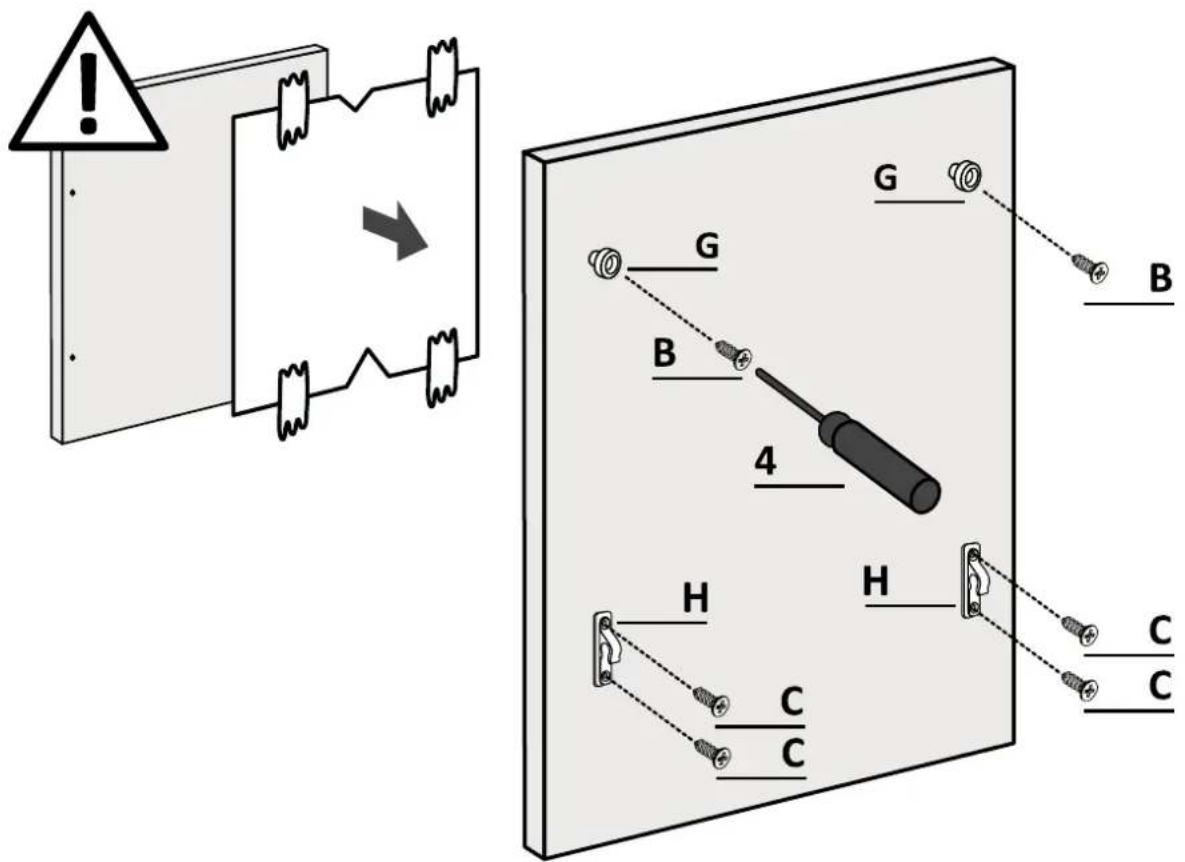

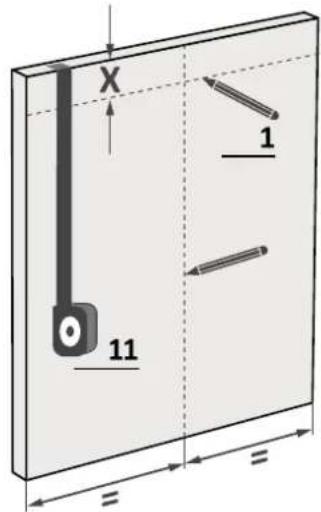

7.9 Forberedelse av panelet

1.

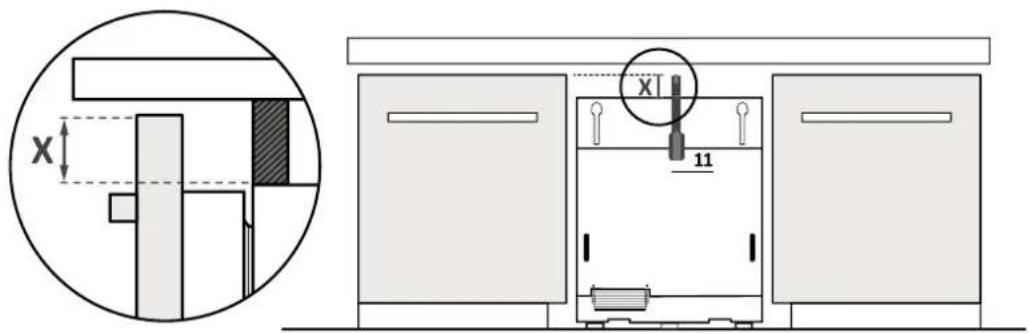

Mål avstanden mellom øvre kant av tilstøtende dører og oppvaskmaskinen;

Overfør målet til kjøkkenpanelet og finn midten;

3.

7.9 Forberedelse av panelet

4.

Fjern malen og monter tilbehøret.

⚠ ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av håndtaket.

7 Instruksjoner for installasjon av oppvaskmaskin

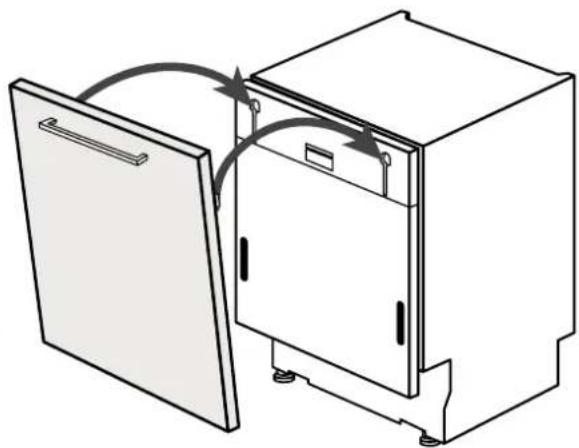

7.10 Installasjon av panelet

1.

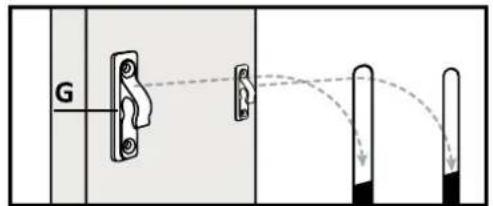

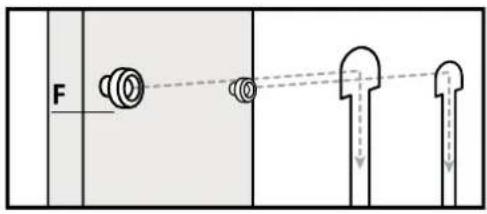

Sett de øvre pinnene inn i oppvaskmaskinens spor;

Fest panelet til nederste del av oppvaskmaskinen;

⚠ ADVARSEL: Koble oppvaskmaskinen nå til vann- og strømnettet i henhold til instruksjonene i kapittel 8.

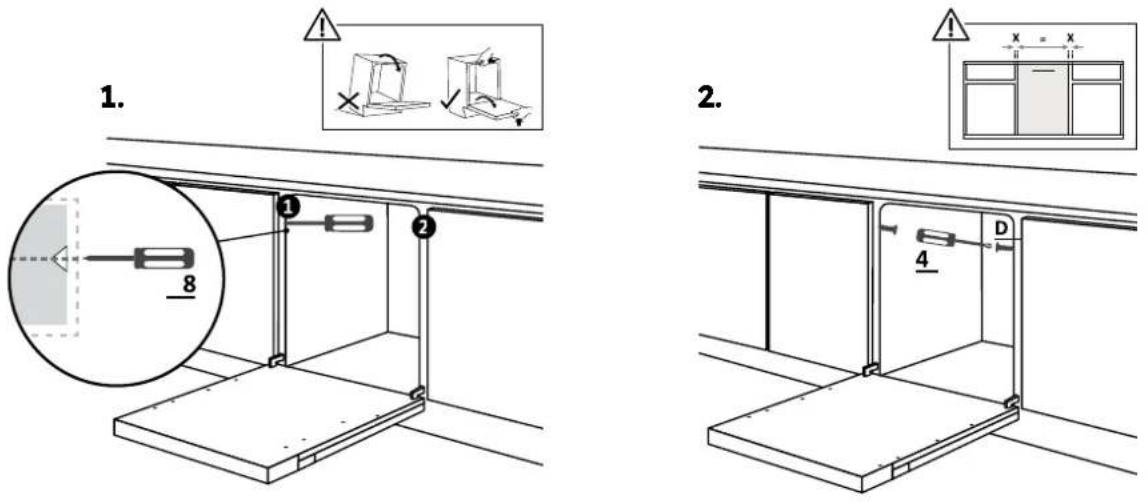

7.11 Festing av maskinen til kjøkkenet

Instruksjoner for å feste oppvaskmaskinen til siden av tilstøtende skap.

⚠ ADVARSEL: Hvis du ikke kan feste oppvaskmaskinen sideveis, bruk de medfølgende brakettene og fest den til benkeplaten; vær forsiktig hvis benkeplatematerialet ikke er tre.

8 Tilkobling til vann- og strømnettet

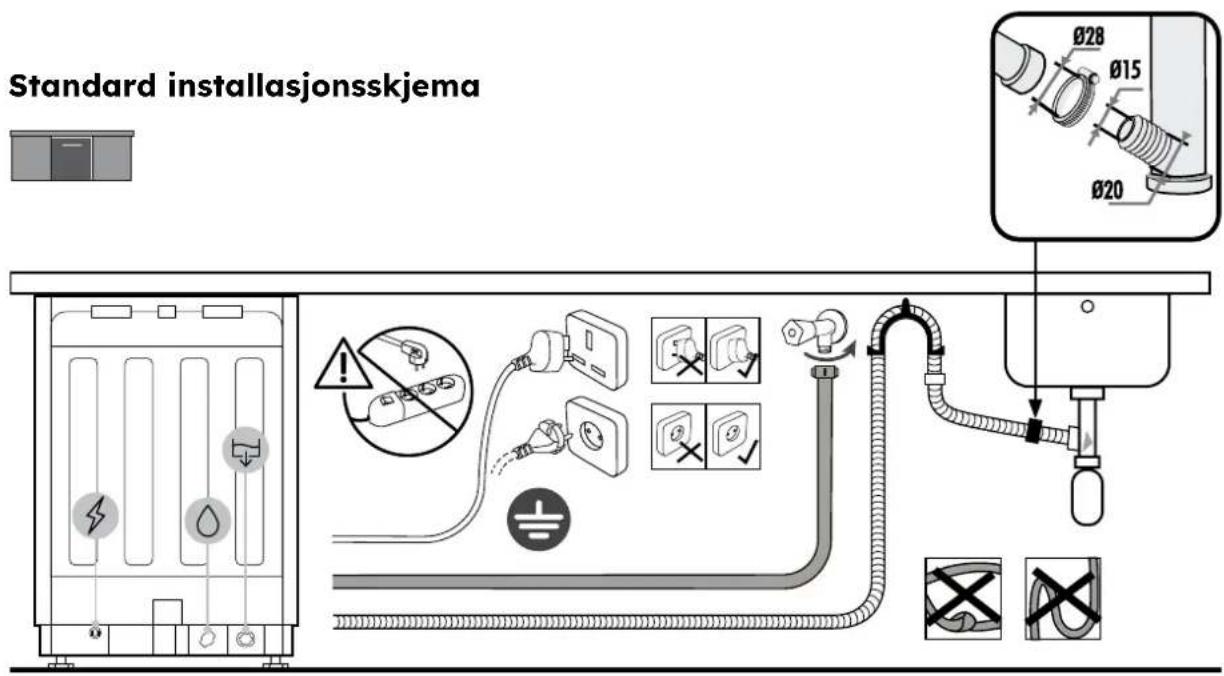

8.1 Tilkoblingsskjema

Installasjonsskjema for søyle

ADVARSEL: Sørg for at vanntrykket er mellom 0,08 og 1 Mpa.

8.2 Sikkerhetsanordninger

Alle oppvaskmaskiner er utstyrt med en overflomsbeskyttelse som ved feil, när vannstanden overstiger det normale, automatisk stopper vanntilførselen og/eller tømmer overskuddet.

For mer informasjon, se Brukermanualen.

Levering til brukeren

9

Asennuksen lopussa:

• Informer brukeren om de essensielle funksjonene;
• Informer brukeren om alle relevante aspekter ved sikker bruk og håndtering;
  • Overlever til brukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring.

Etter installasjonen, fjern beskyttelsesfilmen, tapen og alt annet emballasjemateriale, og ta ut det medfølgende tilbehøret fra oppvaskmaskinens innside.

Merknad: Produktets faktiske utseende avhenger av valgt modell.

Demontering av oppvaskmaskin

10

• Koble produktet fra strøm- og vannforsyningen;
• Skru ut festeskruene;
• Løft produktet litt og trekk det helt ut;
• Dette produktet skader ikke møblene, som også kan brukes med et nytt apparat.
