XI 6B0M4PDB - Pomivalni stroji HAIER - Brezplačna navodila za uporabo

Znamka	Haier
Model	XI 6B0M4PDB
Vrsta izdelka	Vgradni pomivalni stroj
Mere (Š × V × G)	598 × 818-898 × 555 mm
Višina vgradnje	820-900 mm
Širina vgradnje	600 mm
Globina vgradnje	555 mm (min.)
Mere kuhinjskega panela	Širina: 595-596 mm, Višina: 675-810 mm, Debelina: 16-22 mm
Največja teža panela	9 kg
Električni priključek	230 V / 50 Hz, kabel ~1350 mm
Dovod vode	Cev ~1500 mm, tlak 0,08-1 MPa
Odvod vode	Cev ~1700 mm
Način vgradnje	Vgradnja pod delovno ploščo ali v omaro
Nastavitev višine	Nastavljive sprednje in zadnje noge, skupna višina 818-898 mm
Varnost	Samodejna zaščita pred prelivanjem, zaščita pred paro
Glavne funkcije	Vgradnja s prilagodljivim panelom, protiparna zaščita, vgrajen kondenzator
Priloženo orodje	Vijaki, predloga za vrtanje, protiparni trak, kondenzator (I), pritrdilni nosilci
Navodila	585 strani, večjezično (FR, EN, DE, ES, IT itd.)
Garancija	Ne krije napak pri vgradnji (glejte navodila)

Pogosto zastavljena vprašanja - XI 6B0M4PDB HAIER

Kako namestiti pomivalni stroj Haier XI 6B0M4PDB?

Namestitev mora opraviti usposobljen tehnik. Sledite korakom v priročniku: montaža kondenzatorja, namestitev protiparnega traku, nastavitev višine nog, poravnava, vstavitev v odprtino, pritrditev kuhinjskega panela, nato priključitev na vodo in elektriko.

Kakšne so minimalne mere vgradnje?

Vgradna odprtina mora biti vsaj 600 mm široka, 820 mm visoka in 555 mm globoka. Največja višina je 900 mm.

Kako nastaviti višino nog?

Za zadnjo nogo uporabite kolesce, ki je dostopno od spredaj (vrtite v smeri GOR/DOL). Sprednje noge nastavite neposredno z vrtenjem noge. Preverite nivo z vodno tehtnico.

Kakšen kuhinjski panel lahko namestim?

Panel mora biti širok 595-596 mm, visok 675-810 mm in debeline 16-22 mm. Njegova teža ne sme presegati 9 kg.

Kako priključiti dovod vode?

Priključite cev za dovod vode (priložena, dolžina ~1500 mm) na dovod hladne vode s tlakom med 0,08 in 1 MPa. Uporabite priložene priključke. Pozor: ne priključite na toplo vodo.

Kako namestiti kondenzator?

Prilagodite velikost kondenzatorja (del I) višini kuhinjskih vrat (680-730 mm). Vstavite ga v predviden prostor na vrhu pomivalnega stroja in ga pritrdite s priloženimi vijaki.

Kam namestiti protiparni trak?

Nalepite protiparni trak (priložen) pod delovno ploščo in na stranske dele sosednjih omar za zaščito pred vlago.

Kaj storiti, če vrata ne zaprejo pravilno?

Preverite, ali je naprava poravnana. Nepravilna nastavitev nog lahko prepreči tesno zapiranje in povzroči uhajanje pare.

Kako razstaviti pomivalni stroj?

Izvlecite električni vtič in zaprite dovod vode. Odvijte stranske ali zgornje pritrdilne vijake. Rahlo dvignite napravo in jo potegnite ven. Omara ostane nedotaknjena.

Kaj storiti v primeru prelivanja vode?

Pomivalni stroj je opremljen z varnostno napravo proti prelivanju, ki samodejno prekine dovod vode in/ali odvaja presežek. Če težava ne preneha, pokličite tehnika.

NAVODILA ZA UPORABO XI 6B0M4PDB HAIER

8.1 Schéma zapojenia

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna opozorila za namestitev p.2-3
2 Kje namestiti pomivalni stroj p.3
3 Dimenzije pomivalnega stroja p.4-5
4 Video z navodili za namestitev korak za korakom p.6
5 Orodja za namestitev p.6
6 Dimenzije za vgradnjo p.7
7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Sestavljanje kondenzatorske komponente
7.2 Namestitev parnega traku
7.3 Nastavitev višine
7.4 Nastavitev zadnje noge
7.5 Nastavitev višine sprednjih nog
7.6 Nastavitev nagiba
7.7 Vstavitev v vgradni predal
7.8 Pritrditev sprednjih nog
7.9 Priprava plošče
7.10 Namestitev plošče
7.11 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18-19

8.1 Shema povezave
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

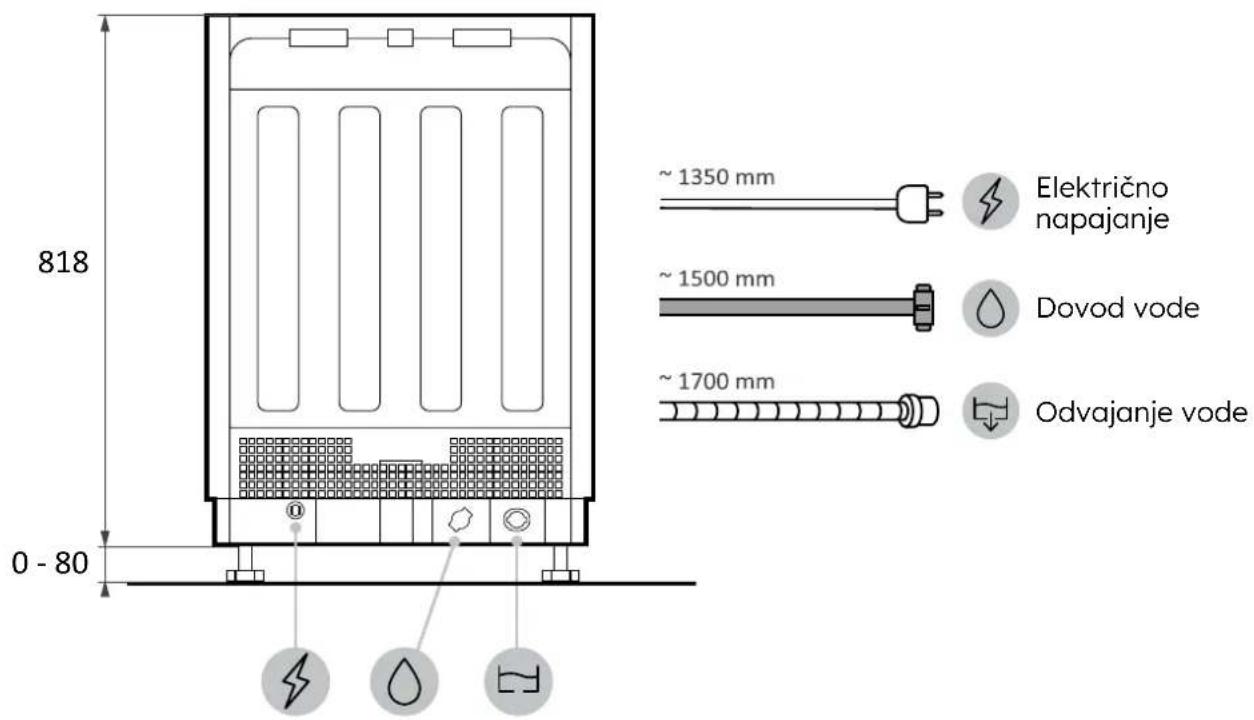

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: će je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji link

5 Orodja za namestitev

Potrebna orodja

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

7.1 Sestavljanje kondenzatorske komponente

1.

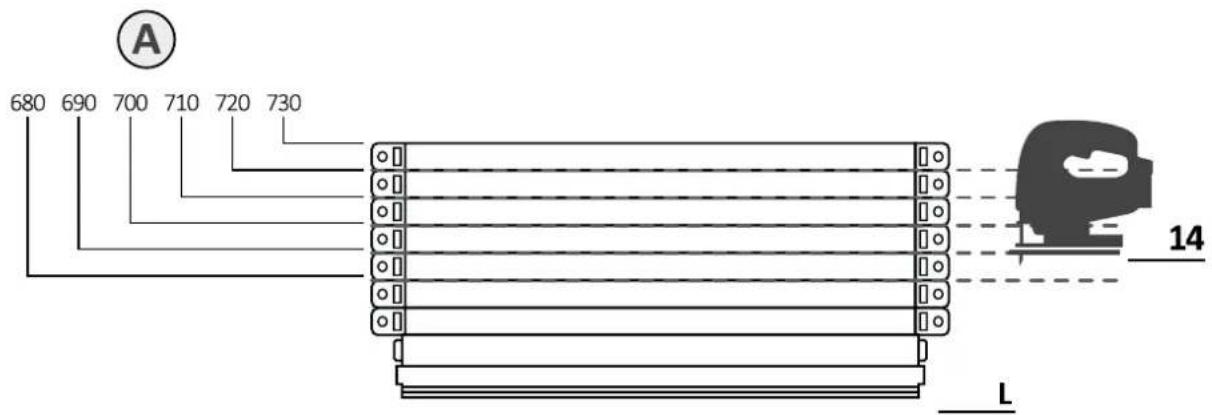

Prilagodite velikost komponente (I) glede na višino kuhinjskih vrat;

7.1 Sestavljanje kondenzatorske komponente

2.

Vstavite komponento (I) v predviden prostor, kot je prikazano na spodnji sliki;

3.

Pritrdite komponento (I) z vijačenjem s priloženimi vijaki;

7 Navodila za namestitev pomivalnega stroja

7.2 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

7.3 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.4 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.5 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.6 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.7 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.8 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.9 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

7.10 Namestitev plošče

1.

Vstavite zgornje zatiče v reže pomivalnega stroja;

Pritrdite panel na spodnji del pomivalnega stroja;

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

7.11 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.

7.8 Fiksiranje prednjih nogu

Nakon što provjerite sve mjere, trajno pričvrstite prednje nožice kako se s vremenom ne bi otpustile. Ova se radnja može obaviti i nakon postavljanja kuhinjskog panela.

7 Upute za instalaciju perilice posuđa

7.9 Priprema ploče

1.

Izmjerite udaljenost između gornjeg ruba susjednih vrata i perilice posuđa;

8 Priključak na vodovodnu i električnu mrežu
