Marka	Haier
Model	XI 6B0M4PDB
Ürün Tipi	Ankastre bulaşık makinesi
Boyutlar (G × Y × D)	598 × 818-898 × 555 mm
Ankastre yükseklik	820-900 mm
Ankastre genişlik	600 mm
Ankastre derinlik	555 mm (min.)
Mutfak panel boyutları	Genişlik: 595-596 mm, Yükseklik: 675-810 mm, Kalınlık: 16-22 mm
Maksimum panel ağırlığı	9 kg
Elektrik beslemesi	230 V / 50 Hz, kablo ~1350 mm
Su girişi	Hortum ~1500 mm, basınç 0,08-1 MPa
Su çıkışı	Hortum ~1700 mm
Kurulum tipi	Tezgah altına veya kolon şeklinde ankastre
Yükseklik ayarı	Ön ve arka ayaklar ayarlanabilir, toplam yükseklik 818-898 mm
Güvenlik	Otomatik taşma önleme cihazı, buhar koruması
Ana fonksiyonlar	Kişiselleştirilebilir panel ile kurulum, anti-buhar bandı, entegre kondenser
Verilen aletler	Vidalar, delik şablonu, anti-buhar bandı, kondenser (I), sabitleme braketleri
Kılavuz	585 sayfa, çok dilli (FR, EN, DE, ES, IT, vb.)
Garanti	Kurulum hataları için kapsam dışıdır (kılavuza bakın)

Sık sorulan sorular - XI 6B0M4PDB HAIER

Haier XI 6B0M4PDB bulaşık makinesi nasıl kurulur?

Kurulum, kalifiye bir teknisyen tarafından yapılmalıdır. Kılavuzdaki adımları izleyin: kondenser montajı, anti-buhar bandı uygulaması, ayak yüksekliği ayarı, seviye ayarı, bölmeye yerleştirme, mutfak panelinin sabitlenmesi, ardından su ve elektrik bağlantıları.

Minimum ankastre boyutları nelerdir?

Niş en az 600 mm genişliğinde, 820 mm yüksekliğinde ve 555 mm derinliğinde olmalıdır. Maksimum yükseklik 900 mm'dir.

Ayak yüksekliği nasıl ayarlanır?

Arka ayak için, önden erişilebilen tekerleği kullanın (UP/DOWN yönünde çevirin). Ön ayaklar doğrudan ayak çevrilerek ayarlanır. Bir su terazisi ile seviyeyi kontrol edin.

Hangi tip mutfak paneli takabilirim?

Panel 595-596 mm genişliğinde, 675-810 mm yüksekliğinde ve 16-22 mm kalınlığında olmalıdır. Ağırlığı 9 kg'ı geçmemelidir.

Su girişi nasıl bağlanır?

Su giriş hortumunu (verilen, uzunluk ~1500 mm) 0,08 ile 1 MPa arasında basınca sahip bir soğuk su girişine bağlayın. Verilen bağlantı parçalarını kullanın. Dikkat: sıcak suya bağlamayın.

Kondenser nasıl takılır?

Kondenserin (I parçası) boyutunu mutfak kapısının yüksekliğine (680-730 mm) göre ayarlayın. Bulaşık makinesinin üstündeki alana yerleştirin ve verilen vidalarla sabitleyin.

Anti-buhar bandı nereye uygulanır?

Anti-buhar bandını (verilen) tezgahın altına ve bitişik mobilyaların kenarlarına nem koruması için yapıştırın.

Kapı düzgün kapanmazsa ne yapmalıyım?

Cihazın seviyede olduğunu kontrol edin. Ayakların yanlış ayarlanması sıkı kapanmayı engelleyebilir ve buhar sızıntılarına neden olabilir.

Bulaşık makinesi nasıl sökülür?

Elektrik bağlantısını ve su girişini kesin. Yan veya üst sabitleme vidalarını sökün. Cihazı hafifçe kaldırın ve çıkarın. Mobilya sağlam kalır.

Su taşması durumunda ne yapmalıyım?

Bulaşık makinesi, su girişini otomatik olarak kesen ve/veya fazla suyu tahliye eden bir taşma önleme güvenlik cihazı ile donatılmıştır. Sorun devam ederse, bir teknisyene başvurun.

KULLANIM KILAVUZU XI 6B0M4PDB HAIER

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri için hazırlanmıştır. Güvenliği sağlamak ve en iyi sonuçları elde etmek için bu el kitabı, güvenlik talimatları da dâhil olmak üzere, dikkatlice okuyun ve gelecekteki referanslar için saklayın. Kuruluma başlamadan önce, tamir gerektirebileceği durumlarda ihtiyaç duyulabileceği için seri numarasını not edin. Nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin ve kullanım öncesinde şüpheye düşerseniz bir teknisyene danışın. Tüm ambalaj malzemelerini her zaman çocukların erişemeyeceği bir yerde tutun.

i Not: Bu belgede yer alan özellikler ve görseller yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.

İçindekiler

1 Kurulum için güvenlik uyarıları p.2-3
2 Bulaşık makinesi nereye kurulmalı p.3
3 Bulaşık makinesi boyutları p.4-5
4 Adım adım kurulum videosu p.6
5 Kurulum araçları p.6
6 Gömme ölçüleri p.7
7 Bulaşik makinesi kurulumu ile ilgili talimatlar p.8 - 17

7.1 Kondenser Bileşeninin montajı
7.2 Buhar bandının montajı
7.3 Yükseklik ayarı
7.4 Arka ayağın ayarlanması
7.5 Ön ayakların yüksekliğinin ayarlanması
7.6 Eğim ayarı
7.7 Gömme bölmeye yerleştirme
7.8 Ön ayakların sabitlenmesi
7.9 Panelin hazırlanması
7.10 Panelin montaji
7.11 Makinenin mutfağa sabitlenmesi

8 Su ve elektrik şebekesine bağlantı p.18-19

8.1 Bağlantı diyagramı
8.2 Güvenlik cihazları

9 Kullanıcıya teslimat p.19

10 Bulaşık makinesinin sökülmesi p.19

1 Kurulum için güvenlik uyarıları

Ürünün kurulumuna başlamadan önce bu talimatları okuyun. Güvenliğiniz bizim için çok önemlidir. Ürünü kullanmadan önce bu bilgileri dikkatlice okuyun.

• Kurulum, kurulumun yapılacağı ülkenin yürürlükteki yasalarını ve üretici talimatlarını bilen ve bunlara uyan kalifiye bir teknisyen tarafından yapılmalıdır;
• Kurulum hatalarından kaynaklanan arızaları gidermek için üreticinin yardımı gerekiyorsa, bu yardım garanti kapsamına girmez;
• Cihazı çalıştırmadan önce ambalaj malzemesini çıkarın;
• Ürünü ambalajından çıkardıktan sonra hasarlı olmadığından emin olun ve herhangi bir sorun durumunda kurulumdan önce teknik servise başvurun; ürünü elektrik ağına bağlamayın;
• Hasarlı bir ürün kısa devreye, elektrik çarpmasına, yangın tehlikesine ve diğer tehlikelere neden olabilir;
• Ambalajın içinde aksesuarlar veya eşlik eden malzemeler (vidalı poşetler, belgeler, broşürler vb.) olup olmadığını kontrol edin ve varsa çıkarıp saklayın;
• Hatalı kurulum, insanlara, hayvanlara veya eşyalara zarar veya yaralanmaya neden olabilir. Üretici, bu tür zarar veya yaralanmalardan sorumlu tutulamaz;
• Güvenli kullanım yalnızca kurulum bu talimatlara uygun olarak doğru şekilde yapıldığında garanti edilir. Hatalı kurulumdan kaynaklanan hasarlarda sorumluluk kurulum yapan kişiye aittir;
• Kurulum sırasında cihaz elektrik şebekesine bağlı olmamalıdır;
• Kurulum sırasında kesik yaralanmalarını önlemek için koruyucu eldiven kullanılması önerilir;
• Hatalı kurulum, cihazın kurcalanması veya uygun olmayan bağlantı durumunda ürün garantisi geçersiz olur;
• Ürünün güç kablosunun montajdan sonra erişilebilir olmadığından emin olun;
• Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir çekmeceyle) temas etmemeli ve mekanik zorlanmalara maruz kalmamalıdır;
• Ürünün son kullanıcıya tesliminde, teknisyen ürünün doğru şekilde kurulduğundan emin olmalıdır;
• Ürünü, ön panel tamamen monte edilmeden elektrik ağına bağlamayın. Aksi takdirde elektrik çarpması riski olabilir;
• Taşıma sırasında dikkatli olun, ürün ağırdır;

• Kuruluma başlamadan önce, bu kılavuzda yer alan talimatlarla karşılaştırarak yerleşik bölmenin tüm ölçülerini kontrol edin. Kapının, kontrol panelinden yüksek olsa bile, diğer mobilya kapılarıyla hizalanabileceği unutmayın;

• Kurulum alanının sabit ve sağlam olduğundan emin olun;

• Kurulum kitinde verilen koruyucu filmi tezgah altına ve çevredeki mobilyalara uygulayın. Bu film mobilyaları nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlış kurulum ürünün devrilmesine neden olabilir;
• Ürün düzgün çalışması için dengede olmalıdır, aksi takdirde kapı düzgün kapanmaz ve sıcak buhar dışarı çıkabilir.

Bulaşık makinesi nereye kurulmalı

2

• Bu ürünü kapalı, örtülü, kuru ve iyi havalandırılmış bir ortamda kurun ve kullanın;
• Ürünü açık hava koşullarına maruz kalan alanlara kurmayın;
• Ürünü bir elektrik prizinin yakınına monte edin;
• Ürünü yalnızca gömme bir alana yerleştirilmişse kullanın, aksi takdirde yaralanma ve yanık riski vardır;
• Bulaşık makinesini ocak altına kurmayın;
• Ürünü ısı kaynaklarının (radyatörler, sobalar vb.) yakınına kurmayın;
• Ürünü halılar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, düz ve sağlam bir yüzeye yerleştirin.

3 Bulaşık makinesi boyutları

Boyutlar mm cinsindendir

Ürünün önden aksonometrik görünümü

Mutfak kapılı önden aksonometrik görünüm

⚠ DİKKAT: mutfak paneli 9 kg'dan ağırsa, müşteri hizmetleriyle ile-tişime geçin.

Boyutlar mm cinsindendir

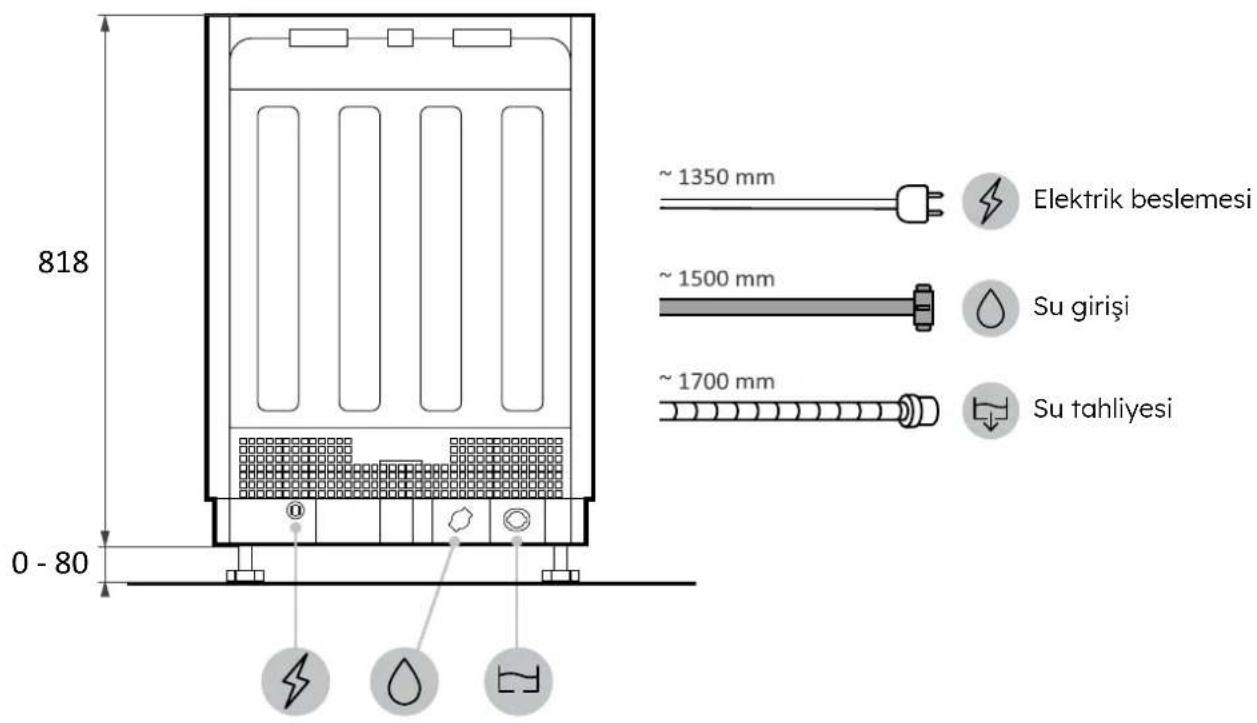

Arka görünüm

Yan görünüm

4 Adım adım kurulum videosu

Ürünün kurulum videosunu

QR Kodunu taratarak

izleyebilirsiniz:

veya aşağıdakiine tıklayarak

5 Kurulum araçları

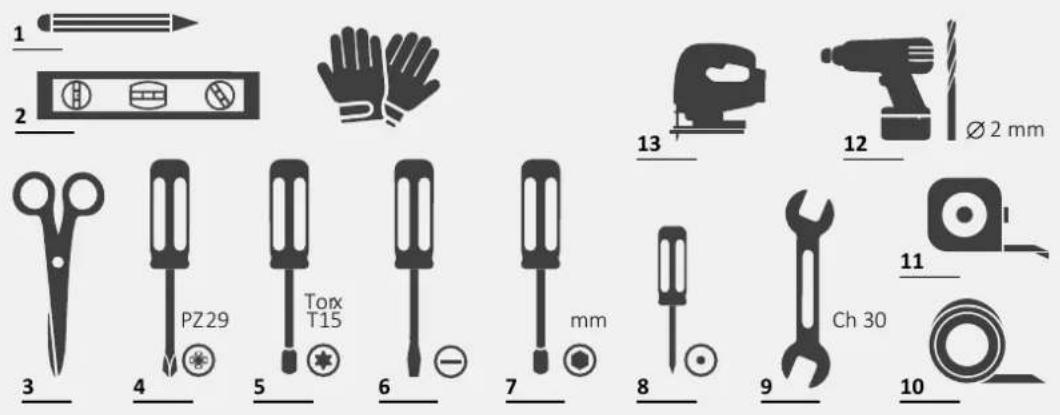

Gerekli aletler

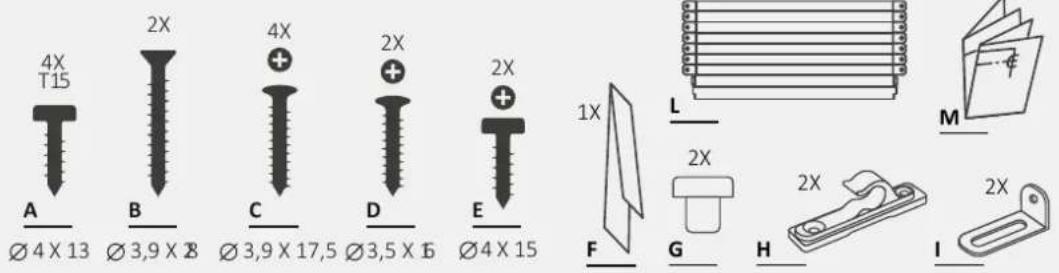

Ürünle birlikte verilen aletler

Boyutlar mm cinsindendir

Aksanometrik görünüm

A

⚠ DİKKAT: Bulaşık makinesinin minimum yüksekliği 818 mm'dir; bu durumda mutfak kapısıyla zemin arasındaki mesafe 90 ile 120 mm arasında olmalıdır. Bulaşık makinesi yükseltilirse (maks. 898 mm), bu mesafe de orantılı olarak artmalıdır, maksimum 170 ile 200 mm arasında.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.1 Kondenser Bileşeninin montajı

1.

Bileşen (I) boyutunu mutfak kapısının yüksekliğine göre ayarlayın;

7.1 Kondenser Bileşeninin montajı

2.

Bileşen (II)’yi aşağıdaki şekilde gösterildiği gibi verilen alana yerleştirin;

3.

Bileşen (I)’yi, verilen vidaları kullanarak vidalayarak sabitleyin;

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.2 Buhar bandının montajı

Tezgahın altına ve bitişik dolapların yanlarına şerit uygulayın.

1.

2.

Bulaşik makinesini arka kısmını yaklaşık 10 cm kaldırarak eğin.

7.4 Arka ayağın ayarlanması

Makinenin önünden arka ayağın yüksekliğini belirtildiği gibi ayarlayın.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.5 Ön ayakların yüksekliğinin ayarlanması

Ön ayaklar üzerinde doğrudan hareket edin. Gerekirse bulaşık makinesini hafifçe kaldırın.

Bulaşık makinesini dikey ve yatay düzleme göre hizalayın.

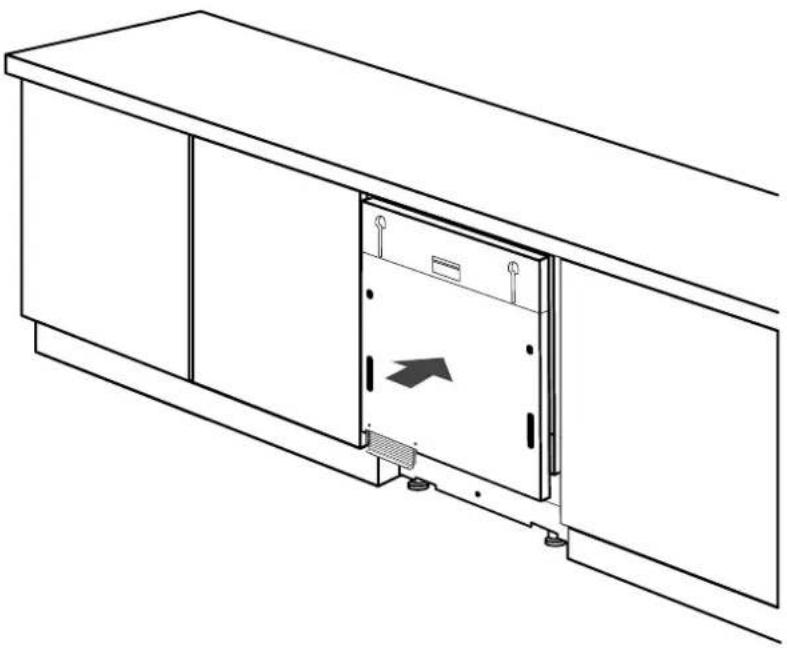

7.7 Gömme bölmeye yerleştirme

Bulaşık makinesini gömme yuvasına yerleştirin ve ölçüleri ile toleransları kontrol edin.

7.8 Ön ayakların sabitlenmesi

Tüm ölçüler kontrol edildikten sonra, ön ayaklar zamanla gevşememesi için kalıcı olarak sabitlenmelidir. Bu işlem mutfak paneli takıldıktan sonra da yapılabilir.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.9 Panelin hazırlanması

1.

Bitişik kapakların üst kenarı ile bulaşik makinesi arasındaki mesafeyi ölçün;

Ölçümü mutfak paneline aktarın ve merkezi belirleyin;

3.

Delme şablonunu uygulayın ve verilen talimatları izleyin;

7.9 Panelin hazırlanması

4.

Şablonu çıkarın ve aksesuarları takın.

⚠ DİKKAT: Kolu monte ederken vidaların başlarının panelin arka yüzeyinden dışarı çıkmamasına dikkat edin.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.10 Panel montaji

1.

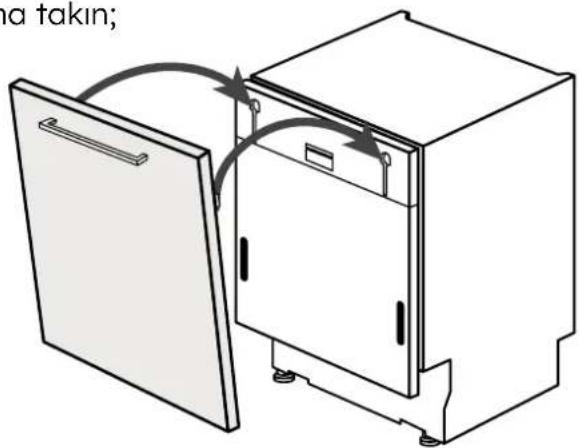

Üst pimleri bulaşik makinesi yuvalarına takın;

2.

Paneli bulaşik makinesinin alt kısmına sabitleyin;

⚠ DİKKAT: Bulaşık makinesini şimdi su ve elektrik şebekesine, 8. bölümdeki talimatlara uyarak bağlayın.

7.11 Makinenin mutfağa sabitlenmesi

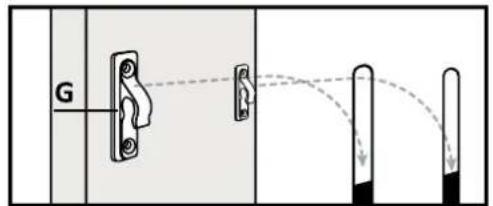

Bulaşik makinesini bitişik dolapların yan tarafına sabitleme talimatları.

⚠️ UYARI: Bulaşık makinesini yanlardan sabitleyemiyorsanız, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahşap değilse dikkatli olun.

8 Su ve elektrik şebekesine bağlantı

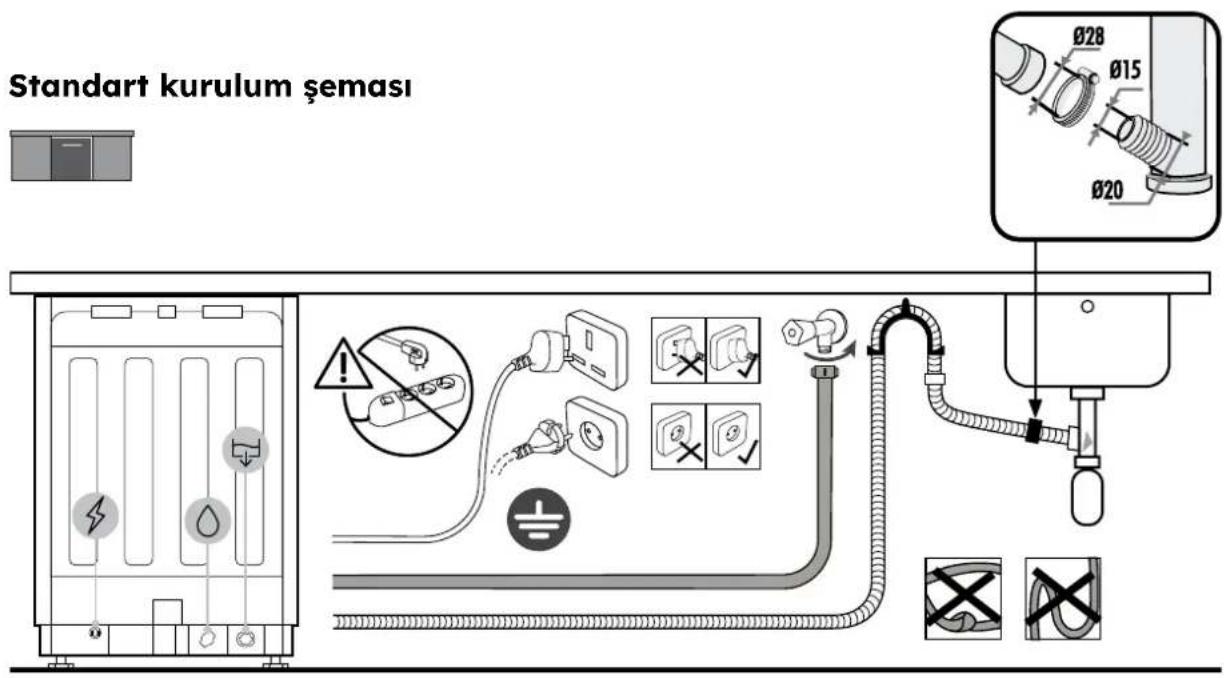

8.1 Bağlantı diyagramı

Sütun montaj şeması

⚠️ UYARI: Su basıncının 0,08 Mpa ile 1 Mpa arasında olduğundan emin olun.

8.2 Güvenlik cihazları

Tüm bulaşık makineleri, arıza durumunda su seviyesi normalin üzerine çıkarsa su girişini otomatik olarak durduran ve/veya fazla suyu boşaltan taşıma önleyici güvenlik cihazı ile donatılmıştır.

Daha fazla bilgi için Kullanım Kılavuzuna bakınız.

Kullanıcıya teslimat

9

Kurulumun sonunda:

• Kullanıcıyı temel işlevler hakkında bilgilendirin;
• Kullanıcıyı güvenli kullanım ve elleçleme ile ilgili tüm önemli konular hakkında bilgilendirin;
• Kullanıcıya aksesuarları ve dikkatlice saklanması gereken kullanım ve montaj talimatlarını teslim edin.

Kurulumun sonunda koruyucu filmi, bandı ve diğer tüm ambalaj malzemelerini çıkarın ve bulaşık makinesinin içindeki verilen aksesuarları alın.

Not: Ürünün gerçek görünümü seçilen modele bağlıdır.

Bulaşık makinesinin sökülmesi

10

• Ürünü elektrik ve su şebekesinden ayırın;
  • Montaj vidalarını sökün;
• Ürünü hafifçe kaldırın ve tamamen çıkarın;
• Bu ürün mobilyaya zarar vermez, mobilya yeni bir cihazla da kullanılabilir.
