XI 6B0M4PDB - Geschirrspüler HAIER - Kostenlose Bedienungsanleitung

Marke	Haier
Modell	XI 6B0M4PDB
Produkttyp	Einbaugeschirrspüler
Abmessungen (B × H × T)	598 × 818-898 × 555 mm
Einbauhöhe	820-900 mm
Einbaubreite	600 mm
Einbautiefe	555 mm (min.)
Abmessungen der Möbelfront	Breite: 595-596 mm, Höhe: 675-810 mm, Dicke: 16-22 mm
Maximales Frontgewicht	9 kg
Stromversorgung	230 V / 50 Hz, Kabel ~1350 mm
Wasserzulauf	Schlauch ~1500 mm, Druck 0,08-1 MPa
Wasserablauf	Schlauch ~1700 mm
Aufstellart	Einbau unter Arbeitsplatte oder in Säule
Höhenverstellung	Verstellbare Füße vorne und hinten, Gesamthöhe 818-898 mm
Sicherheit	Automatischer Überlaufschutz, Dampfschutz
Hauptfunktionen	Installation mit anpassbarer Front, Dampfsperrband, integrierter Kondensator
Mitgeliefertes Zubehör	Schrauben, Bohrschablone, Dampfsperrband, Kondensator (I), Befestigungshalter
Anleitung	585 Seiten, mehrsprachig (FR, EN, DE, ES, IT, usw.)
Garantie	Nicht abgedeckt für Installationsfehler (siehe Anleitung)

Häufig gestellte Fragen - XI 6B0M4PDB HAIER

Wie installiere ich den Geschirrspüler Haier XI 6B0M4PDB?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Befolgen Sie die Schritte im Handbuch: Montage des Kondensators, Anbringen des Dampfsperrbands, Einstellen der Fußhöhe, Nivellierung, Einsetzen in die Nische, Befestigen der Möbelfront, dann Anschluss an Wasser und Strom.

Was sind die Mindesteinbaumaße?

Die Nische muss mindestens 600 mm breit, 820 mm hoch und 555 mm tief sein. Die maximale Höhe beträgt 900 mm.

Wie stelle ich die Höhe der Füße ein?

Für den hinteren Fuß verwenden Sie das von vorne zugängliche Rädchen (drehen Sie in Richtung UP/DOWN). Die vorderen Füße werden direkt durch Drehen des Fußes eingestellt. Überprüfen Sie die Nivellierung mit einer Wasserwaage.

Welche Art von Möbelfront kann ich installieren?

Die Front muss 595-596 mm breit, 675-810 mm hoch und 16-22 mm dick sein. Ihr Gewicht darf 9 kg nicht überschreiten.

Wie schließe ich den Wasserzulauf an?

Schließen Sie den Wasserzulaufschlauch (mitgeliefert, Länge ~1500 mm) an einen Kaltwasseranschluss mit einem Druck zwischen 0,08 und 1 MPa an. Verwenden Sie die mitgelieferten Anschlüsse. Achtung: Schließen Sie nicht an Warmwasser an.

Wie installiere ich den Kondensator?

Passen Sie die Größe des Kondensators (Teil I) an die Höhe der Möbeltür an (680-730 mm). Setzen Sie ihn in den vorgesehenen Raum oben auf dem Geschirrspüler ein und befestigen Sie ihn mit den mitgelieferten Schrauben.

Wo wird das Dampfsperrband angebracht?

Kleben Sie das Dampfsperrband (mitgeliefert) unter die Arbeitsplatte und an die Seiten der angrenzenden Möbel, um vor Feuchtigkeit zu schützen.

Was tun, wenn die Tür nicht richtig schließt?

Überprüfen Sie, ob das Gerät waagerecht steht. Eine falsche Einstellung der Füße kann das dichte Schließen verhindern und Dampflecks verursachen.

Wie baue ich den Geschirrspüler aus?

Trennen Sie die Stromversorgung und den Wasserzulauf. Lösen Sie die seitlichen oder oberen Befestigungsschrauben. Heben Sie das Gerät leicht an und ziehen Sie es heraus. Das Möbel bleibt intakt.

Was tun bei Wasserüberlauf?

Der Geschirrspüler ist mit einer Überlaufschutzeinrichtung ausgestattet, die automatisch die Wasserzufuhr unterbricht und/oder das überschüssige Wasser abpumpt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

BEDIENUNGSANLEITUNG XI 6B0M4PDB HAIER

Dieses Installationshandbuch ist für Küchenhersteller gedacht, die diese Produkte aufnehmen werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen, lesen Sie dieses Handbuch einschließlich der Sicherheitsanweisungen sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf. Notieren Sie vor der Installation die Seriennummer, da diese im Reparaturfall benötigt werden könnte. Überprüfen Sie während des Transports auf Schäden und konsultieren Sie im Zweifelsfall vor der Verwendung einen Techniker. Halten Sie alle Verpackungsmaterialien stets außerhalb der Reichweite von Kindern.

i HINWEIS: Die Merkmale und Abbildungen in diesem Dokument dienen nur zur Veranschaulichung und können ohne Vorankündigung geändert werden.

Inhaltsverzeichnis

1 Sicherheitshinweise für die Installation p.2-3

2 Wo die Spülmaschine installiert werden soll p.3

3 Abmessungen der Spülmaschine p.4-5

4 Schritt-für-Schritt Installationsvideo p.6

5 Werkzeuge für die Installation p.6

6 Nischemaße p.7

7 Hinweise zur Installation der Spülmaschine p.8 - 17

7.1 Zusammenbau der Kondensatorkomponente

7.2 Installation des Dampfbands

7.3 Höhenverstellung

7.4 Einstellung des hinteren Fußes

7.5 Einstellung der Höhe der vorderen Füße

7.6 Neigungsverstellung

7.7 Einsetzen in das Einbaufach

7.8 Befestigung der vorderen Füße

7.9 Vorbereitung des Panels

7.10 Platteninstallation

7.11 Befestigung der Maschine an der Küche

8 Anschluss an Wasser- und Stromnetz p.18-19

8.1 Anschlussdiagramm

8.2 Sicherheitsvorrichtungen

9 Übergabe an den Benutzer p.19

10 Ausbau der Spülmaschine p.19

Bitte beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihre Sicherheit ist uns sehr wichtig. Lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze im Installationsland und die Anweisungen des Herstellers kennt und einhält;
• Wenn die Unterstützung des Herstellers zur Behebung von Fehlern aufgrund einer fehlerhaften Installation erforderlich ist, fällt diese nicht unter die Garantie;
• Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betrieb nehmen;
• Überprüfen Sie nach dem Auspacken des Produkts, ob es beschädigt ist, und wenden Sie sich im Problemfall an den Kundendienst, bevor Sie mit der Installation fortfahren und schließen Sie es nicht an das Stromnetz an;
• Ein beschädigtes Produkt kann einen Kurzschluss, Stromschlag, Brandgefahr und andere Gefahren verursachen;
• Prüfen Sie, ob sich im Verpackungsmaterial Zubehör oder weitere Materialien (Beutel mit Schrauben, Unterlagen, Broschüren usw.) befinden, und entfernen und bewahren Sie diese ggf. auf;
• Eine fehlerhafte Installation kann Schäden oder Verletzungen an Personen, Tieren oder Sachen verursachen. Der Hersteller kann für solche Schäden oder Verletzungen nicht haftbar gemacht werden;
• Die sichere Nutzung ist nur gewährleistet, wenn die Installation gemäß diesen Anweisungen korrekt durchgeführt wurde. Bei Schäden durch fehlerhafte Montage liegt die Verantwortung beim Installateur;
• Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein;
• Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnittverletzungen zu vermeiden;
• Bei fehlerhafter Installation, Manipulation am Gerät oder nicht konformer Verbindung erlischt die Produktgarantie;
• Stellen Sie sicher, dass das Netzkabel des Produkts nach dem Einbau nicht zugänglich ist;
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen der Küchenelemente (z. B. einer Schublade) in Kontakt kommen und keinen mechanischen Belastungen ausgesetzt sein;
• Bei der Übergabe des Produkts an den Endbenutzer muss der Techniker sicherstellen, dass es korrekt installiert wurde;
• Schließen Sie das Produkt nicht an das Stromnetz an, bevor die Frontblende vollständig installiert ist. Andernfalls besteht Stromschlaggefahr;

• Achten Sie beim Transport auf das Gewicht des Produkts;

• Überprüfen Sie vor der Installation alle Maße des Einbauraums anhand der Anweisungen in diesem Handbuch. Beachten Sie, dass es möglich ist, die Tür an die anderen Möbeltüren anzugleichen, auch wenn sie höher als das Bedienfeld ist;

• Stellen Sie sicher, dass der Installationsbereich stabil und fest ist;
• Bringen Sie die Schutzfolie aus dem Installationskit unter der Arbeitsplatte und an den angrenzenden Möbeln an. Diese Folie schützt die Möbel vor Feuchtigkeit;
• Seien Sie beim Öffnen und Schließen des Produkts vorsichtig;
• Eine falsche Installation kann zum Umkippen des Produkts führen;
• Das Produkt muss waagerecht stehen, damit es ordnungsgemäß funktioniert. Andernfalls schließt die Tür nicht richtig und heißer Dampf kann entweichen.

Wo die Spülmaschine installiert werden soll

2

• Installieren und verwenden Sie dieses Produkt in einer geschlossenen, überdachten, trockenen und gut belüfteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Bereichen, die den Witterungseinflüssen ausgesetzt sind;
• Montieren Sie das Produkt in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einen Einbauschrank eingesetzt ist, andernfalls besteht Verletzungs- und Verbrennungsgefahr;
• Installieren Sie den Geschirrspüler nicht unter einem Kochfeld;
• Installieren Sie das Produkt nicht in der Nähe von Wärmequellen (Heizkörper, Öfen usw.);
• Stellen Sie das Produkt nicht auf Teppiche oder ähnliche Oberflächen;
• Stellen Sie das Produkt auf eine saubere, flache und feste Oberfläche.

3 Abmessungen der Spülmaschine

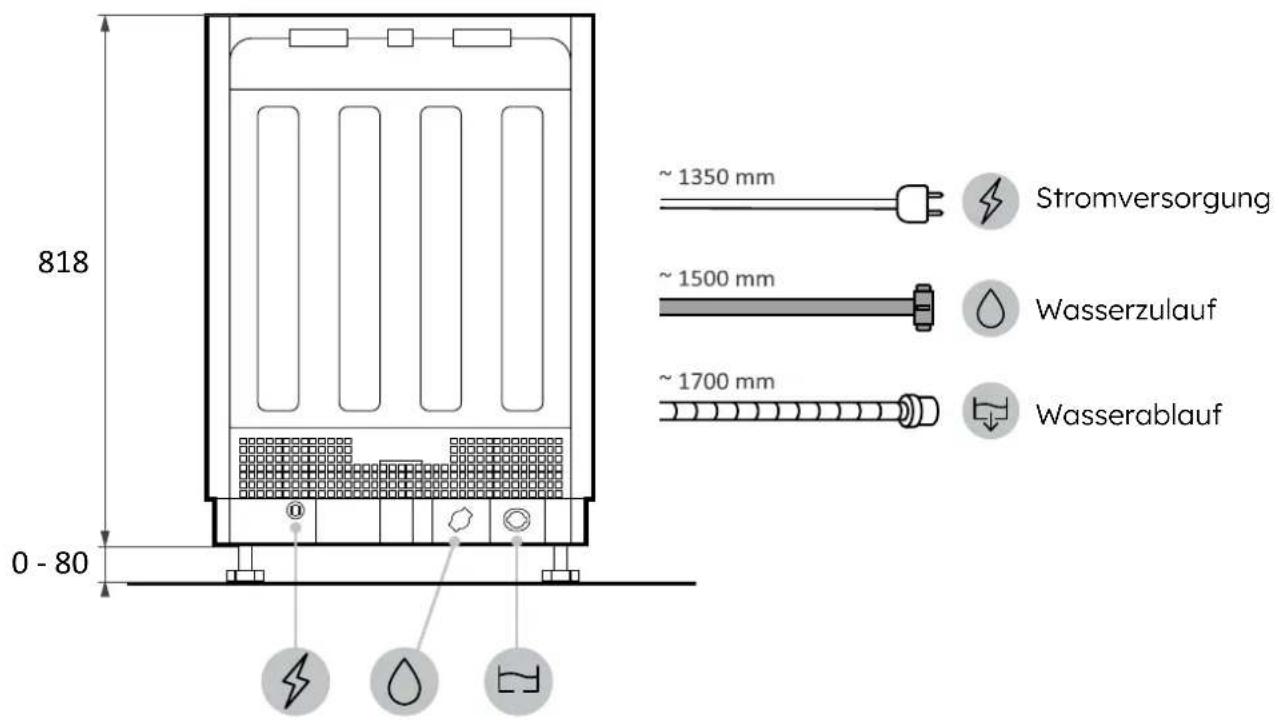

Abmessungen in mm

Frontale axonometrische Ansicht des Produkts

Frontale axonometrische Ansicht mit Küchentür

⚠️ ACHTUNG: wenn die Küchenfront mehr als 9 kg wiegt, wenden Sie sich an den Kundendienst.

Abmessungen in mm

Rückansicht

Seitenansicht

4 Schritt-für-Schritt Installationsvideo

Sie können das Installationsvideo des Produkts durch Scannen des QR-Codes ansehen.

oder durch Klicken auf den folgenden link

5 Werkzeuge für die Installation

Erforderliche Werkzeuge

Mit dem Produkt gelieferte Werkzeuge

Abmessungen in mm

Axonometrische Ansicht

A

⚠ ACHTUNG: Die Mindesthöhe des Geschirrspülers beträgt 818 mm; in diesem Fall muss der Abstand zwischen der Küchentür und dem Boden zwischen 90 und 120 mm liegen. Wenn der Geschirrspüler angehoben wird (max. 898 mm), muss auch der Abstand zwischen Tür und Boden proportional vergrößert werden, bis zu einem Maximum zwischen 170 und 200 mm.

7 Hinweise zur Installation der Spülmaschine

7.1 Zusammenbau der Kondensatorkomponente

1.

Passen Sie die Größe der Komponente (I) entsprechend der Höhe der Küchentür an;

7.1 Zusammenbau der Kondensatorkomponente

2.

Setzen Sie die Komponente (I) in den vorgesehenen Bereich ein, wie in der Abbildung unten dargestellt;

3.

Befestigen Sie die Komponente (I), indem Sie sie mit den mitgelieferten Schrauben festschrauben.

7 Hinweise zur Installation der Spülmaschine

7.2 Installation des Dampfschutzstreifens

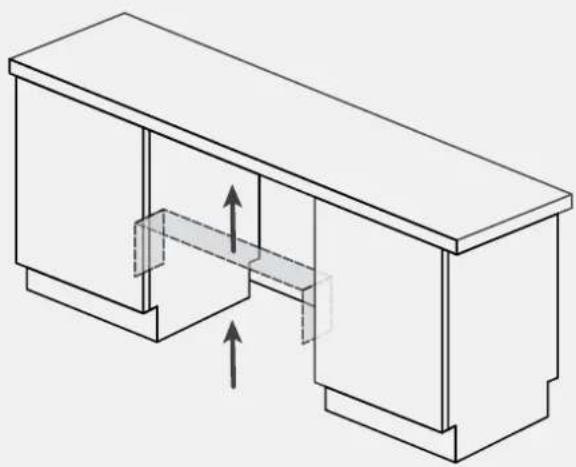

Bringen Sie die Leiste unter der Arbeitsplatte und an den Seiten der angrenzenden Schränke an.

1.

1.

7.3 Höheneinstellung

Neigen Sie den Geschirrspüler, indem Sie die Rückseite um ca. 10 cm anheben.

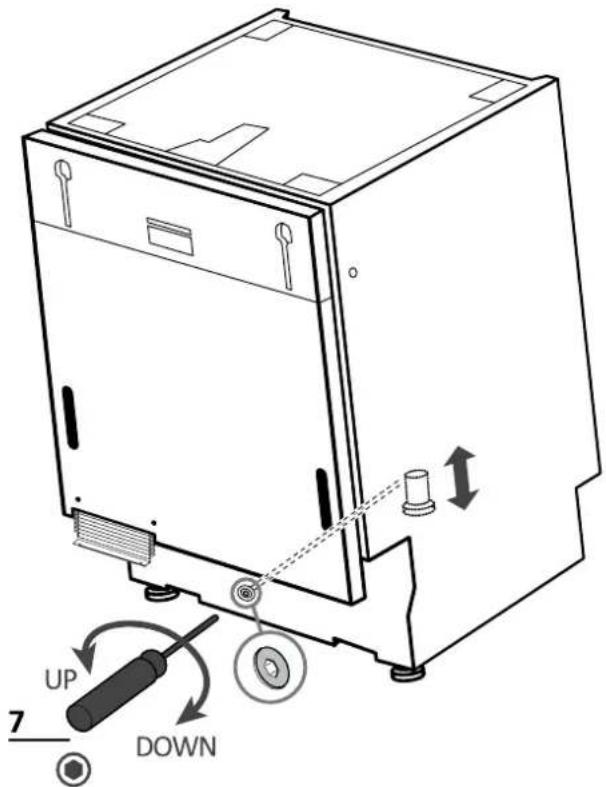

7.4 Einstellung des hinteren Fußes

Stellen Sie die Höhe des hinteren Fußes von vorne an der Maschine wie angegeben ein.

7 Hinweise zur Installation der Spülmaschine

7.5 Einstellung der Höhe der vorderen Füße

Direkt an den vorderen Füßen einstellen. Bei Bedarf den Geschirrspüler leicht anheben.

7.6 Neigungsverstellung

Die Spülmaschine in der Vertikalen und Horizontalen ausrichten.

7.7 Einbau in den Einbauschrank

Die Spülmaschine in die Einbaunische einsetzen und Maße sowie Toleranzen prüfen.

7.8 Befestigung der vorderen Füße

Nach Überprüfung aller Maße die vorderen Füße dauerhaft fixieren, damit sie sich mit der Zeit nicht lösen. Dieser Vorgang kann auch nach der Montage der Küchenfront durchgeführt werden.

7 Hinweise zur Installation der Spülmaschine

7.9 Vorbereitung des Panels

1.

Messen Sie den Abstand zwischen der oberen Kante der angrenzenden Türen und der Spülmaschine;

Übertragen Sie das Maß auf die Küchenfront und markieren Sie die Mitte;

3.

Bringen Sie die Bohrschablone an und befolgen Sie die Anweisungen;

7.9 Vorbereitung des Panels

4.

Entfernen Sie die Schablone und bringen Sie das Zubehör an.

⚠️ ACHTUNG: Vermeiden Sie, dass die Schraubenköpfe auf der Rückseite des Paneels hervorstehen, wenn der Griff montiert wird.

7 Hinweise zur Installation der Spülmaschine

7.10 Platteninstallation

1.

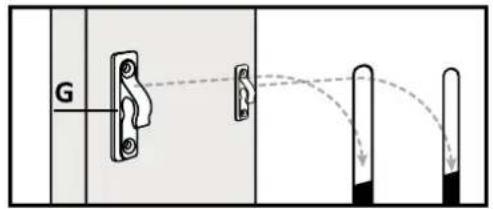

Setzen Sie die oberen Stifte in die Schlitze der Spülmaschine ein;

Befestigen Sie die Blende am unteren Teil der Spülmaschine;

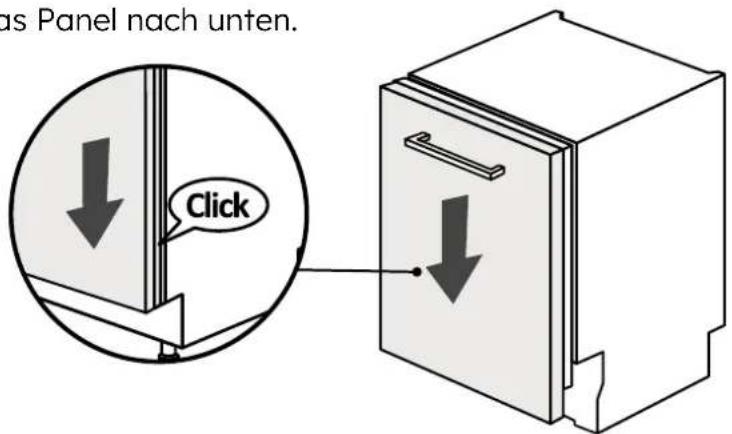

Drücken Sie das Panel nach unten.

⚠️ ACHTUNG: Schließen Sie jetzt die Spülmaschine an das Wasser- und Stromnetz an und beachten Sie die Hinweise in Kapitel 8.

7.11 Befestigung der Maschine an der Küche

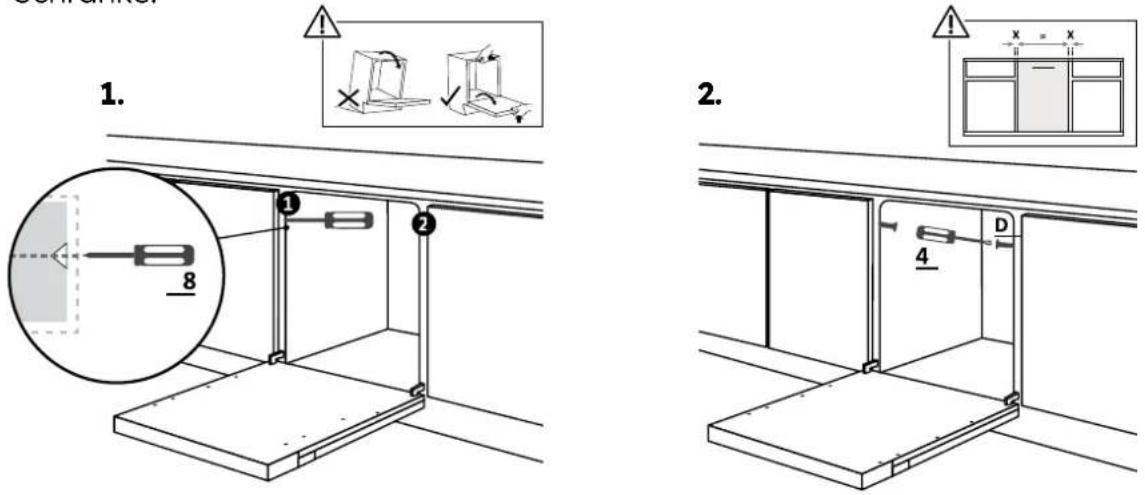

Anweisungen zur Befestigung des Geschirrspülers an den Seiten angrenzender Schränke.

⚠️ ACHTUNG: Wenn Sie den Geschirrspüler seitlich nicht befestigen können, verwenden Sie die mitgelieferten Halterungen und befestigen Sie ihn an der Arbeitsplatte; seien Sie vorsichtig, wenn das Material der Arbeitsplatte kein Holz ist.

8 Anschluss an Wasser- und Stromnetz

8.1 Anschlussdiagramm

Installationsschema für Säulenmontage

⚠️ ACHTUNG: Stellen Sie sicher, dass der Wasserdruck zwischen 0,08 Mpa und 1 Mpa liegt.

8.2 Sicherheitseinrichtungen

Alle Geschirrspüler sind mit einer Überlaufsicherung ausgestattet, die bei Überschreiten des normalen Wasserstands durch eine Fehlfunktion den Wasserzulauf automatisch stoppt und/oder das überschüssige Wasser ableitet.

Für weitere Informationen siehe Benutzerhandbuch.

Übergabe an den Benutzer

9

Am Ende der Installation:

• Den Benutzer über die wesentlichen Funktionen informieren;
• Den Benutzer über alle relevanten Sicherheitsaspekte bei Nutzung und Handhabung informieren;
• Dem Benutzer das Zubehör sowie die Gebrauchs- und Montageanleitung zur sorgfältigen Aufbewahrung übergeben.

Am Ende der Installation entfernen Sie die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien und entnehmen Sie das mitgelieferte Zubehör aus dem Inneren des Geschirrspülers.

HINWEIS: Das tatsächliche Aussehen des Produkts hängt vom gewählten dell ab.

• Trennen Sie das Produkt von Strom- und Wasserversorgung;
• Schrauben Sie die Befestigungsschrauben heraus;
• Heben Sie das Produkt leicht an und ziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.
