Тип продукту	LED-дисплей для контролю доступу
Бренд	Hikvision
Модель	DS-TVL121-3-6
Основне використання	Відображення інформації на в'їздах/виїздах парковок або зон з обмеженим доступом
Інтерфейси	Живлення, RS-485, RJ45 (Ethernet), Аудіо
Тип монтажу	На вертикальній стійці за допомогою кріпильного хомута в комплекті
Матеріал корпусу	Метал та пластик, стійкий до атмосферних впливів
Ступінь захисту	IP65 (пилозахист та захист від водяних бризок)
Робоча температура	-20 °C до 60 °C
Робоча вологість	10 % до 90 % (без конденсації)
Електроживлення	Мережевий адаптер, що постачається кваліфікованим виробником (напруга згідно з місцевими специфікаціями)
Споживання електроенергії	Приблизно 30 Вт (залежно від яскравості та вмісту, що відображається)
Дисплей	LED високої яскравості, кольоровий, текст та прості графіки
Роздільна здатність дисплея	Не вказано (пристосована для читання на відстані)
Мережеве підключення	Ethernet RJ45 для інтеграції в системи керування
Підтримувані протоколи	TCP/IP, протоколи Hikvision (сумісні з централями керування)
Вміст упаковки	Дисплей, кріпильний хомут, гвинти, інструкція з експлуатації
Обслуговування	Чистити м’якою сухою тканиною; уникати агресивних хімічних речовин
Безпека	Дотримуйтесь електричних інструкцій, обов’язкове заземлення, відключення перед втручанням
Ремонтопридатність	Не розбирати; звертатися до авторизованого сервісного центру Hikvision
Гарантія	Законна гарантія; умови згідно з продавцем

Часті запитання - DS-TVL121-3-6 Hikvision

Як встановити LED-дисплей DS-TVL121-3-6?

Закріпіть монтажний хомут на вертикальній стійці, потім прикрутіть дисплей до хомута. Підключіть кабелі живлення, RS-485, RJ45 та аудіо згідно зі схемою в інструкції.

Яке живлення використовувати для цього дисплея?

Використовуйте виключно мережевий адаптер, що постачається кваліфікованим виробником, відповідно до місцевих специфікацій. Не підключайте дисплей до пошкодженого джерела живлення.

Як підключити дисплей до мережі?

Підключіть Ethernet-кабель до порту RJ45 дисплея та з’єднайте з мережевим комутатором. Налаштуйте IP-адресу через програмне забезпечення керування Hikvision.

Що робити, якщо зображення надто тьмяне або нерозбірливе?

Перевірте налаштування яскравості в програмному забезпеченні керування. Переконайтеся, що дисплей не піддається впливу прямого інтенсивного світла. Протріть поверхню м’якою тканиною.

Як обслуговувати LED-дисплей?

Регулярно чистіть передню панель м’якою сухою тканиною. Уникайте хімічних засобів. Перевіряйте з’єднання та стан кабелю живлення.

Чи сумісний дисплей з існуючими системами контролю доступу?

Так, він призначений для інтеграції з централями керування Hikvision через RS-485 або Ethernet. Може використовуватися з шлагбаумами, камерами та програмним забезпеченням керування в'їздом/виїздом.

Яке значення індикаторів або повідомлень про помилки?

Зверніться до інструкції для повного списку кодів. У разі несправності зверніться до технічної підтримки Hikvision.

Чи можна використовувати дисплей на вулиці?

Так, дисплей призначений для використання на вулиці зі ступенем захисту IP65. Однак уникайте тривалого впливу проливного дощу або надмірної вологості.

Як скинути дисплей до заводських налаштувань?

Процедура скидання описана в інструкції. Зазвичай вона виконується через програмне забезпечення керування або утриманням кнопки скидання (якщо вона є).

Де знайти повну інструкцію з експлуатації?

Інструкція доступна для безкоштовного завантаження на сайті Hikvision або на платформах, як-от notice-facile.com. Вона містить 142 сторінки та охоплює встановлення, налаштування та обслуговування.

ПОСІБНИК КОРИСТУВАЧА DS-TVL121-3-6 Hikvision

Ця Інструкція є власністю компанії Hangzhou Hikvision Digital Technology Co., Ltd. або її афілійованих осіб (далі – «Hikvision»), і її не можна відтворювати, змінювати, перекладати або розповсюджувати, частково або повністю, будь-якими засобами, без попереднього письмового дозволу компанії Hikvision. Якщо інше прямо не вказано в цьому документі, компанія Hikvision не дає жодних гарантій, зобов'язань чи заяв, явних чи неявних, стосовно Інструкції або будь-якої інформації, яка в ній міститься.

Про цю Інструкцію

Ця Інструкція містить вказівки з використання Виробу та керування ним. Фотографії, схеми, ілюстрації та інші матеріали наведені виключно для опису й пояснення. Інформація, наведена в Інструкції, може бути змінена без попереднього повідомлення у зв'язку з оновленням прошивки або з інших причин. Використовуйте останню редакцію Інструкції. її можна знайти на веб-сайті компанії Hikvision (hps://www.hikvision.com/).

Використовуйте Інструкцію під наглядом фахівців, які навчені обслуговувати Виріб.

Заява про торгові марки

• HIKVISION та інші торгові марки компанії Hikvision і логотипи є власністю компанії Hikvision у різних юрисдикціях. Інші торгові марки та логотипи, наведені нижче, є власністю їх відповідних власників.
• Інші товарні знаки та логотипи, що згадуються в Інструкції, є власністю відповідних власників.

Заява про відмову від відповідальності

У МАКСИМАЛЬНИХ МЕЖАХ, ДОЗВОЛЕНИХ ЗАСТОСОВУВАНИМ ЗАКОНОМ, ЦЯ ІНСТРУКЦІЯ ТА ОПИСАНИЙ ВИРІБ, РАЗОМ ІЗ ЙОГО АПАРАТНИМ, ПРОГРАМНИМ ТА МІКРОПРОГРАМНИМ ЗАБЕЗПЕЧЕННЯМ, НАДАЮТЬСЯ «ЯК Є» ТА «ЗІ ВСІМА НЕДОЛІКАМИ ТА ПОМИЛКАМИ». НІКVISION НЕ НАДАЄ ЖОДНИХ ГАРАНТІЙ, ЯВНИХ АБО ОЧІКУВАНИХ, ВКЛЮЧАЮЧИ, ЗОКРЕМА, ГАРАНТІЇ КОМЕРЦІЙНІ ПРИДАТНОСТІ, ЗАДОВІЛЬНОЇ ЯКОСТІ АБО ПРИДАТНОСТІ ДЛЯ КОНКРЕТНОЇ МЕТИ. ВИКОРИСТАННЯ ВИРОБУ ВІДБУВАЄТЬСЯ НА ВАШ

ВЛАСНИЙ РИЗИК. КОМПАНИЯ НІКVISION У ЖОДНОМУ РАЗІ НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ПЕРЕД ВАМИ ЗА БУДЬ-ЯКІ ОСОБЛИВІ, ВТОРИННІ, ВИПАДКОВІ АБО НЕПРЯМІ ЗБИТКИ, ВКЛЮЧАЮЧИ, КРІМ ІНШОГО, ЗБИТКИ ЧЕРЕЗ УПУЩЕНУ ВИГОДУ, ПЕРЕРИВАННЯ ДІЛОВОЇ АКТИВНОСТІ АБО ВТРАТУ ДАНИХ, ПСУВАННЯ СИСТЕМ АБО ВТРАТУ ДОКУМЕНТАЦІЇ, БУДЬ ТО ВНАСЛІДОК ПОРУШЕННЯ КОНТРАКТУ, ЦИВІЛЬНОГО ПРАВОПОРУШЕННЯ (ВКЛЮЧАЮЧИ НЕДБАЛСТЬ), ВІДПОВІДАЛЬНОСТІ ЗА ВИРІБ, АБО ІНШИМ ЧИНОМ, У ЗВ'ЯЗКУ З ВИКОРИСТАННЯМ ВИРОБУ, НАВІТЬ ЯКЩО КОМПАНІЯ НІКVISION ПОВІДОМЛЯЛА ПРО МОЖЛИВІСТЬ ТАКИХ ЗБИТКІВ АБО ВТРАТ.

ВИ УСВІДОМЛЮЄТЕ, ЩО ПРИРОДА ІНТЕРНЕТУ НЕСЕ ПРИТАМАННІ РИЗИКИ ДЛЯ БЕЗПЕКИ, І КОМПАНІЯ НІКVISION НЕ БЕРЕ НА СЕБЕ НІЯКОЇ ВІДПОВІДАЛЬНОСТІ ЗА НЕНОРМАЛЬНУ РОБОТУ, ВТРАТУ КОНФІДЕНЦІЙНОСТІ АБО ІНШІ ЗБИТКИ В РЕЗУЛЬТАТІ КІБЕР-АТАК, ХАКЕРСЬКИХ АТАК, ЗАРАЖЕНЬ ВІРУСАМИ АБО ІНШИХ РИЗИКІВ ДЛЯ БЕЗПЕКИ В ІНТЕРНЕТІ, ОДНАК, КОМПАНІЯ НІКVISION В РАЗІ НЕОБХІДНОСТІ НАДАСТЬ СВОЄЧАСНУ ТЕХНІЧНУ ПІДТРИМКУ.

ВИ ПОГОДЖУЄТЕСЬ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ У ВІДПОВІДНОСТІ ДО ВСІХ ЗАСТОСОВУВАНИХ ЗАКОНІВ, І ВИ НЕСЕТЕ ОДНООСІБНУ ВІДПОВІДАЛЬНІСТЬ ЗА ЗАБЕЗПЕЧЕННЯ ВИКОРИСТАННЯ ВИРОБУ ВІДПОВІДНО ДО ЗАСТОСОВУВАНОГО ЗАКОНУ. ЗОКРЕМА, ВИ НЕСЕТЕ ВІДПОВІДАЛЬНСТЬ ЗА ВИКОРИСТАННЯ ЦЬОГО ВИРОБУ В СПОСІБ, ЯКИЙ НЕ ПОРУШУЄ ПРАВА ТРЕТІХ СТОРІН, ВКЛЮЧАЮЧИ, ЗОКРЕМА, ПРАВА РОЗГОЛОШЕННЯ, ПРАВА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ, ПРАВА НА ЗАХИСТ ДАНИХ ТА ІНШІ ПРАВА ЩОДО КОНФІДЕНЦІЙНОСТІ. ВИ НЕ ПОВИННІ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ ДЛЯ БУДЬ-ЯКОГО ЗАБОРОНЕНОГО КІНЦЕВОГО ПРИЗНАЧЕННЯ, ВКЛЮЧАЮЧИ РОЗРОБКУ АБО ВИРОБНИЦТВО ЗБРОЇ МАСОВОГО ЗНИЩЕННЯ, РОЗРОБКУ АБО ВИРОБНИЦТВО ХІМІЧНОЇ ЧИ БІОЛОГІЧНОЇ ЗБРОЇ, БУДЬ-ЯКІ ДІЇ В КОНТЕКСТІ, ПОВ'ЯЗАНОМУ З ЯДЕРНОЮ ВИБУХОВОЮ РЕЧОВИНОЮ АБО НЕБЕЗПЕЧНИМ ЯДЕРНИМ ПАЛИВНИМ ЦИКЛОМ, АБО НА ПІДТРИМКУ ПОРУШЕНЬ ПРАВ ЛЮДИНИ.

У РАЗІ БУДЬ-ЯКИХ СУПЕРЕЧНОСТЕЙ МІЖ ЦІЄЮ ІНСТРУКЦІЄЮ ТА ЗАСТОСОВУВАНИМ ЗАКОНОМ ОСТАННІЙ МАЄ ПЕРЕВАЖНУ СИЛУ.

Нормативна інформація

Інформація стосовно Федеральної комісії зв'язку (США)

Зверніть увагу, що зміни або модифікації, які не були чітко схвалені стороною, відповідальною за дотримання стандартів, можуть позбавити користувача права експлуатувати обладнання.

Відповідність стандартам Федеральної комісії зв'язку (США): Це обладнання пройшло випробування й визнано таким, що відповідає обмеженням для цифрових пристроїв класу А згідно з частиною 15 Правил Федеральної комісії зв'язку (США). Ці обмеження розроблені для забезпечення належного захисту від шкідливих завад під час експлуатації обладнання в комерційних умовах. Це обладнання генерує, використовує й може випромінювати радіочастотну енергію, а також може спричиняти шкідливі завади для радіозв'язку, якщо воно встановлене й експлуатується не відповідно до інструкції. Експлуатація цього обладнання в житловій зоні може спричиняти шкідливі завади. У цьому випадку користувач повинен усунути такі завади за власні кошти.

Умови Федеральної комісії зв'язку (США)

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку (США). Експлуатація допускається за дотримання двох умов:

1. Цей пристрій не повинен спричиняти шкідливі завади.
2. Цей пристрій повинен приймати будь-які отримані завади, зокрема ті, які можуть спричинити його неналежну роботу.

Заява про відповідність стандартам ЄС

Цей виріб і його аксесуари (якщо є в комплекті) мають маркування «СЕ», а отже відповідають чинним гармонізованим європейським стандартам, переліченим у Директиві щодо електромагнітної сумісності (EMC) 2014/30/ЄС, Директиві щодо низьковольтного електрообладнання (LVD) 2014/35/ЄС та Директиві щодо обмеження вмісту шкідливих речовин (RoHS) 2011/65/ЄС.

2012/19/EU (Директива з утилізації електричного й електронного обладнання, WEEE). Вироби, помічені цим символом, не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Щоб забезпечити правильну переробку цього виробу, поверніть його місцевому постачальнику під час придбання аналогічного нового обладнання, або здайте його до спеціально призначеного пункту збирання відходів. Більше інформації див. на сайті: www.recyclethis.info

2006/66/EC (Директива щодо акумуляторів). Цей виріб містить батарейку, яку не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Інформацію щодо батарейки див. у документації до виробу. Батарейка помічена цим символом, який може включати букви, які вказують на наявність кадмію (Cd), свинцю (Pb) або ртуті (Hg). Щоб забезпечити правильну переробку батарейки, поверніть її постачальнику або здайте до спеціально призначеного пункту збирання відходів. Більше інформації див. на сайті: www.recyclethis.info

Відповідність канадському галузевому стандарту ICES-003

Цей пристрій відповідає канадським стандартам CAN ICES-3 (A) та NMB-3(A).

Інструкції щодо безпеки

• Використання виробу повинно суворо відповідати місцевим законам та нормам. Вимикайте пристрій у заборонених місцях.
• Використання виробу повинно суворо відповідати місцевим нормам електробезпеки.
• Використовуйте адаптер живлення, наданий тільки сертифікованим виробником. Детальні вимоги щодо електроживлення див. у документації до виробу.
• Для кожного пристрою рекомендується використовувати незалежний адаптер живлення, оскільки перевантаження адаптера може спричинити перегрівання або пожежу.
• Перед тим, як підключити, встановити чи розібрати пристрій дозволеним способом відповідно до вказівок в Інструкції, вимкніть живлення.
• Щоб уникнути ураження електричним струмом, НЕ торкайтеся оголених контактів та компонентів після ввімкнення пристрою.
• Щоб уникнути ураження електричним струмом, пожежі чи вибуху, НЕ використовуйте пошкоджені пристрої живлення (наприклад, кабель, адаптер живлення тощо).

• НЕ від'єднуйте джерело живлення для вимкнення пристрою. Щоб уникнути втрати даних, вимикайте пристрій звичайним чином а потім від'єднуйте шнур живлення.

• НЕ блокуйте обладнання для живлення, щоб безперешкодно під'єднувати та від'єднувати шнур живлення.

• Якщо адаптер живлення не працює, вимкніть джерело живлення.
• Переконайтесь, що пристрій надійно підключений до заземлення.
• Щоб уникнути накопичення тепла, у належному робочому середовищі потрібна хороша вентиляція.
• Зберігайте прилад у сухому, добре провітрюваному приміщенні без активних газів, прямих сонячних променів та джерел нагрівання.
• Під час використання пристрою уникайте впливу на нього вогню, води та вибухонебезпечного середовища.
• Встановлюйте пристрій так, щоб не допустити ударів блискавки. При необхідності встановіть блискавковідвід.
• Тримайте пристрій подалі від магнітних завад.
• Не встановлюйте пристрій на поверхнях або в місцях, де наявна вібрація. Невиконання цієї умови може призвести до пошкодження пристрою.
• НЕ торкайтесь тепловідводу, щоб уникнути опіків.
• НЕ використовуйте пристрій у надзвичайно жаркому, холодному або вологому середовищі. Інформацію щодо температури та вологості див. у документації до пристрою.
• Якщо пристрій випускає дим, запах або шум, негайно вимкніть живлення, від'єднайте кабель живлення та зверніться в сервісний центр.
• Якщо пристрій не працює належним чином, зверніться до магазину, в якому ви його придбали, або до найближчого сервісного центру. НЕ розбирайте та не модифікуйте пристрій недозволеним способом (Компанія не несе відповідальності за проблеми, спричинені недозволеними модифікаціями чи ремонтом).

• Зберігайте всі упаковки для подальшого використання. У разі несправності вам буде потрібно повернути пристрій на завод в оригінальній упаковці. Транспортування без оригінальної упаковки може призвести до пошкодження пристрою, за що компанія не буде нести відповідальності.

• Забезпечте захист особистої інформації та захист даних, оскільки під час підключення до Інтернету пристрій може зіткнутися з проблемами мережевої безпеки. У разі виникнення ризиків мережевої безпеки зверніться до нас.

• Усвідомте, що ви несете відповідальність за налаштування всіх паролів та інших параметрів безпеки пристрою, а також за збереження свого імені користувача та пароля.
• НЕ відключайте живлення під час форматування, передавання й завантаження даних. Це може призвести до пошкодження файлів.

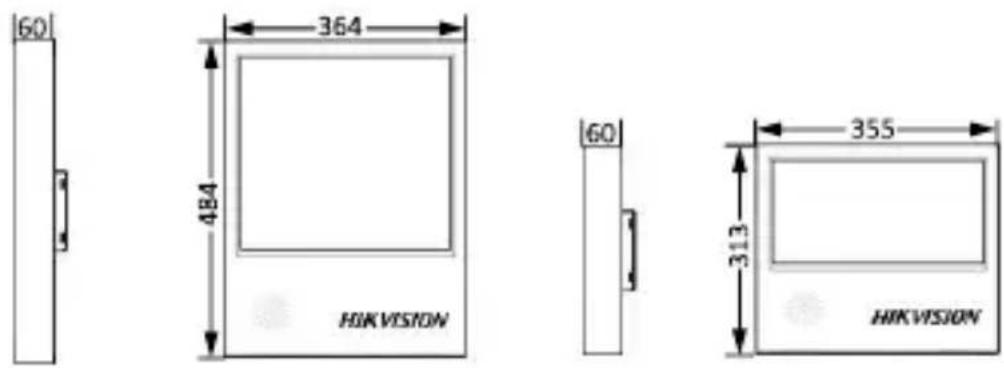

Розміри

(Одиниця вимірювання: мм)

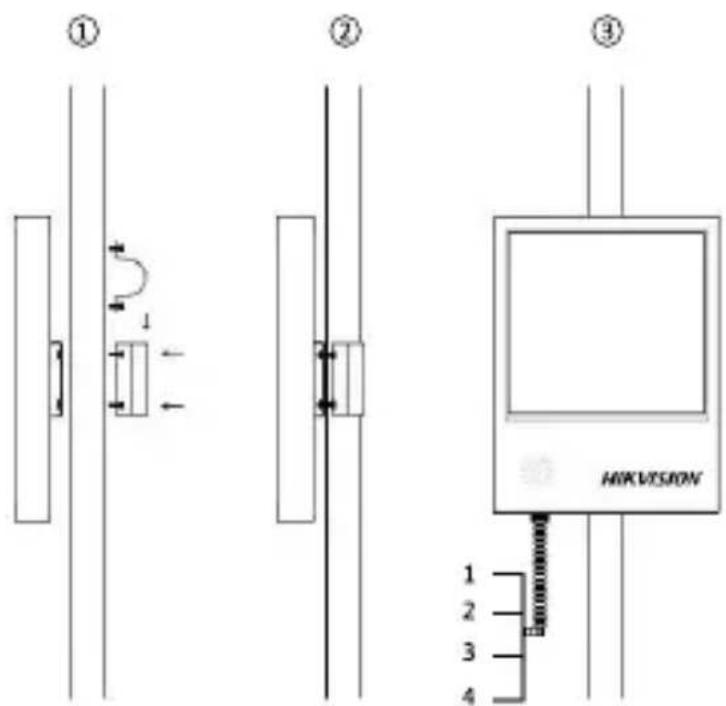

Установлення

Далі у якості прикладу ми наводимо процес встановлення одного з типів пристроїв.

1. Встановіть хомут на вертикальну стійку.
2. Закріпіть пристрій до хомута за допомогою гвинтів.
3. Підключіть інтерфейси до пристрою (1: живлення, 2: RS-485, 3: RJ45, 4: аудіо).

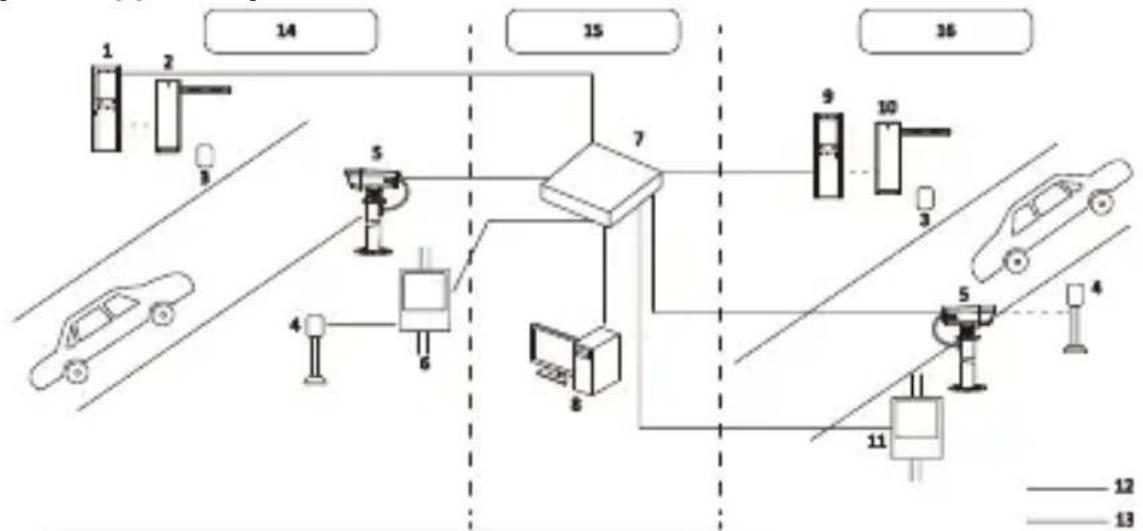

Приклад використання

No	Опис	No	Опис
1	Станція входу	9	Станція виходу
2	Вхідні ворота зі шлагбаумом	10	Вихідні ворота зі шлагбаумом
3	Радар захисту від падіння	11	Світлодіодний дисплей на виході
4	Радар виявлення та запуску	12	Кабель RS-485/керування
5	Камера ANPR	13	Кабель Ethernet
6	Світлодіодний дисплей на вході	14	Вхід
7	Комутатор	15	Будка/Центр
8	Програмне забезпечення керування на вході та виході	16	Вихід
