DS-TVL121-3-6 - Display LED Hikvision - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho DS-TVL121-3-6 Hikvision em formato PDF.
| Tipo de produto | Display LED para controle de acesso |
| Marca | Hikvision |
| Modelo | DS-TVL121-3-6 |
| Uso principal | Exibição de informações nas entradas/saídas de estacionamentos ou zonas de acesso controlado |
| Interfaces | Alimentação, RS-485, RJ45 (Ethernet), Áudio |
| Tipo de montagem | Em poste vertical usando um colar de fixação fornecido |
| Material do gabinete | Metal e plástico resistente às intempéries |
| Grau de proteção | IP65 (resistente a poeira e jatos de água) |
| Temperatura de operação | -20 °C a 60 °C |
| Umidade de operação | 10% a 90% (sem condensação) |
| Alimentação elétrica | Adaptador de energia fornecido por um fabricante qualificado (tensão conforme especificações locais) |
| Consumo de energia | Aproximadamente 30 W (conforme a luminosidade e o conteúdo exibido) |
| Display | LED de alta luminosidade, colorido, texto e gráficos simples |
| Resolução de exibição | Não especificada (adequada para leitura à distância) |
| Conectividade de rede | Ethernet RJ45 para integração com sistemas de gerenciamento |
| Protocolos suportados | TCP/IP, protocolos Hikvision (compatíveis com centrais de gerenciamento) |
| Conteúdo da embalagem | Display, colar de fixação, parafusos, manual de uso |
| Manutenção | Limpar com pano macio e seco; evitar produtos químicos agressivos |
| Segurança | Seguir as instruções elétricas, aterramento obrigatório, desconexão antes da intervenção |
| Reparabilidade | Não desmontar; contatar um centro de serviço autorizado Hikvision |
| Garantia | Garantia legal; condições conforme o revendedor |
Perguntas frequentes - DS-TVL121-3-6 Hikvision
Perguntas dos utilizadores sobre DS-TVL121-3-6 Hikvision
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Display LED em formato PDF gratuitamente! Encontre o seu manual DS-TVL121-3-6 - Hikvision e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DS-TVL121-3-6 da marca Hikvision.
MANUAL DE UTILIZADOR DS-TVL121-3-6 Hikvision
Este Manual é propriedade da Hangzhou Hikvision Digital Technology Co., Ltd ou as suas aliadas (doravante designadas como "Hikvision"), não podendo, por isso, ser reproduzido, modicado, traduzido ou distribuído - parcial ou integralmente - sem a prévia permissão escrita por parte da Hikvision. Salvo disposição em contrário no presente documento, a Hikvision não oferece quaisquer garanas ou declarações, implícitas ou explícitas, em relação ao Manual ou às informações nele condas.
Acerca deste Manual
O Manual inclui instruções para utilizar e gerir o produto. As fotograas, os grácos, as imagens e todas as outras informações doravante apresentadas desnam-se apenas a ns de descrivos e informavos. As informações que constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de rmware ou a outros movos. Pode encontrar a versão mais recente deste Manual no website da Hikvision (hps://www.hikvision.com/).
Ulize este Manual sob orientação e com a assistência de prossionais formados neste Produto.
Reconhecimento de marcas comerciais
- HIKVISION e outros logópos e marcas comerciais da Hikvision são propriedade da Hikvision em vários territórios. Outras marcas comerciais e logópos abaixo mencionados são propriedade dos respevos proprietários.
- Outras marcas comerciais e logópos mencionados são propriedade dos respevos proprietários.
Exclusão de responsabilidade legal
NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS "TAL COMO ESTÃO" E "COM TODAS AS SUAS FALHAS E ERROS". A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO, COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS,
INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.
O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE SOLICITADO. O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E SER O Ú NICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL.
PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÃO ES FINAIS PROIBIDAS, INCLUINDO O DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE QUÍMICOS OU ARMAS BIOLÓ GICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.
NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA Ú LTIMA PREVALECE.
Informações sobre as normas reguladoras
Informações sobre a Comissão Federal de Comunicações (FCC)
Tenha em conta que as alterações ou modicações não expressamente aprovadas pela parte responsável pela conformidade poderão inibir o
direito do utilizador operar o equipamento.
Conformidade com a Comissão Federal de Comunicações (FCC): Este equipamento foi testado e encontra-se em conformidade com os limites dos dispositivos digitais de Classe A, nos termos da parte 15 das normas da FCC. Estes limites foram criados para providenciar uma proteção razoável contra eventuais interferências prejudiciais quando o equipamento for utilizado em ambientes comerciais. Este equipamento gera, uliza e pode emir energia de frequência de rádio e, se não for instalado e utilizado de acordo com o manual de instruções, pode provocar interferências prejudiciais às comunicações por rádio. O funcionamento deste equipamento numa zona residencial poderá provocar interferências prejudiciais e o utilizador terá de as corrigir por conta própria.
Condições da FCC
Este dispositivo está em conformidade com a parte 15 das Normas da FCC. O seu funcionamento está sujeito às duas seguintes condições:
- Este dispositivo não pode provocar interferências prejudiciais.
- Este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.
Declaração de conformidade da UE
Este produto e, se aplicável, os acessórios fornecidos com o mesmo, têm a marcação "CE" e estão, por isso, em conformidade com as normas europeias aplicáveis, indicadas na direva CEM 2014/30/UE, na direva "Baixa Tensão" 2014/35/UE e na direva RSP 2011/65/UE.
2012/19/UE (Direva REEE): Os produtos com este símbolo não podem ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para uma reciclagem adequada, devolva este produto ao seu fornecedor local quando adquirir um novo equipamento equivalente ou elimine-o através dos pontos de recolha adequados. Para obter mais informações consulte: www.recyclethis.info
2006/66/CE (direva relava a baterias): Este produto contém uma bateria que não pode ser eliminada como resíduo urbano indiferenciado na União Europeia. Consulte a documentação do produto para obter informações especícas acerca da bateria. A bateria está marcada com
este símbolo, que poderá incluir inscrições para indicar a presença de cádmio (Cd), chumbo (Pb), ou mercúrio (Hg). Para reciclar o produto de forma adequada, devolva a bateria ao seu fornecedor ou coloque-a num ponto de recolha apropriado. Para obter mais informações consulte: www.recyclethis.info
Conformidade com a norma ICES-003 do Industry Canada
Este dispositivo está em conformidade com os requisitos padrão CAN ICES-3 (A)/NMB-3(A).
Instruções de segurança
- O produto deve ser utilizado em total conformidade com as leis e normas locais. Por favor, desligue o dispositivo em áreas proibidas.
- A utilização do produto deve estar em total conformidade com as normais locais de manuseamento de aparelhos elétricos.
- Ulize o adaptador de alimentação fornecido por um fabricante qualificado. Para informações detalhadas sobre os requisitos relavos à alimentação, consulte as especificações do produto.
- Recomenda-se a utilização de um adaptador de alimentação para cada dispositivo, uma vez que a sobrecarga de um adaptador pode causar sobreaquecimento ou levar a risco de incêndio.
- Certique-se de que a alimentação está desligada antes de ligar os os, instalar ou desmontar o dispositivo conforme autorizado e de acordo com a descrição no manual.
- Para evitar choques elétricos, NÃO toque diretamente nos contactos e componentes expostos, assim que o dispositivo for ligado.
- NÃO ulize aparelhos de alimentação (como, por exemplo, cabos ou adaptadores de alimentação) danicados, de modo a evitar choques elétricos, risco de incêndio ou explosões.
- NÃO corte a alimentação diretamente para desligar o dispositivo. Por favor, desligue o dispositivo normalmente. Só depois disso, poderá desligar o cabo da tomada. Assim, evitará perda de dados.
- De modo a poder inserir o equipamento de alimentação na tomada e rerá-lo de um modo práco, NÃO bloqueie o acesso ao mesmo.
- Cerque-se de que a fonte de alimentação está desligada se o adaptador de alimentação esver inavo.
- Cerque-se de que o dispositivo está bem assente no solo.
- Para evitar acumulação de calor, é necessária uma boa venlação para um bom ambiente de funcionamento.
- Armazene o dispositivo num ambiente seco, bem venlado, sem gás corrosivo, sem luz solar direta e sem fontes de calor.
- Ao utilizar o dispositivo, evite ambientes propensos a explosões ou em que haja presença de fogo ou água.
- Instale o dispositivo de maneira a evitar que este seja angido por raios. Instale um para-raios, caso seja necessário.
- Mantenha o dispositivo longe de interferências magnécas.
- Evite a instalação do dispositivo em supercies ou locais com vibrações. O não cumprimento disto pode provocar danos no dispositivo.
- De modo a evitar queimaduras, NÃO toque na peça de dissipação térmica.
- NÃO exponha o dispositivo a ambientes extremamente quentes, frios ou húmidos. Para car a conhecer os requisitos relavos à temperatura e à humidade, consulte as especificações do dispositivo.
- Caso o dispositivo emita fumo, odores ou ruídos, desligue a alimentação elétrica de imediato, rere o cabo de alimentação da tomada e contacte o centro de assistência.
- Se o dispositivo não funcionar corretamente, contacte a loja onde o comprou ou o serviço de assistência técnica mais próximo. NÃO desmonte ou modique o dispositivo de outra forma que não a autorizada (No caso de problemas provocados pela modificação ou manutenção não autorizadas, a empresa não assumirá qualquer responsabilidade).
- Guarde todos os materiais de embalagem depois de os desembalar para uso futuro. No caso de ocorrência de avaria, deve enviar o dispositivo para a fábrica com a embalagem original. O transporte sem a embalagem original pode resultar em danos no dispositivo e a empresa não assumirá qualquer responsabilidade.
- Por favor, cumpra os requisitos de proteção de informações pessoais e de segurança de dados, uma vez que o dispositivo pode enfrentar
problemas de segurança ao estar ligado à internet. Contacte-nos se ocorrerem riscos de segurança da rede.
- Por favor, tenha em consideração que a conguração das palavras-passe e de outras denições de segurança do dispositivo são da sua responsabilidade, assim como o guardar do seu nome de utilizador e da sua palavra-passe.
- NÃO desligue a alimentação durante formatações, uploads ou downloads. Caso contrário, os cheiros podem ser danicados.

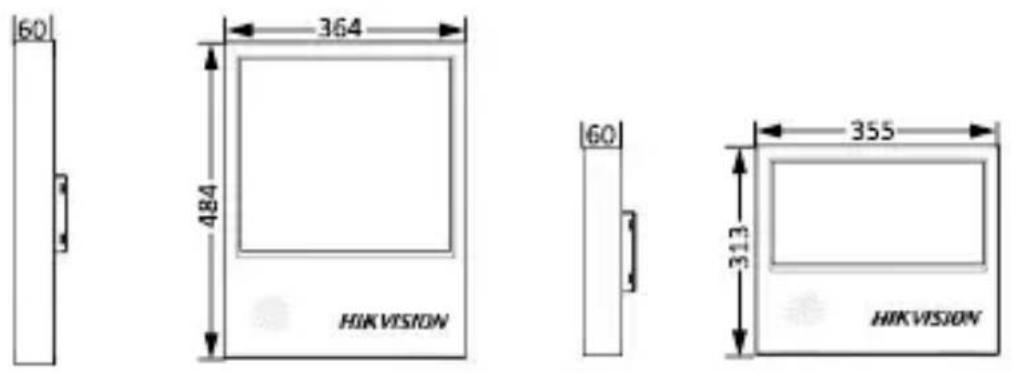

Dimensões
(Unidade: mm)
Instalação
Assumimos a instalação de um po de disposivos a tulo de exemplo.

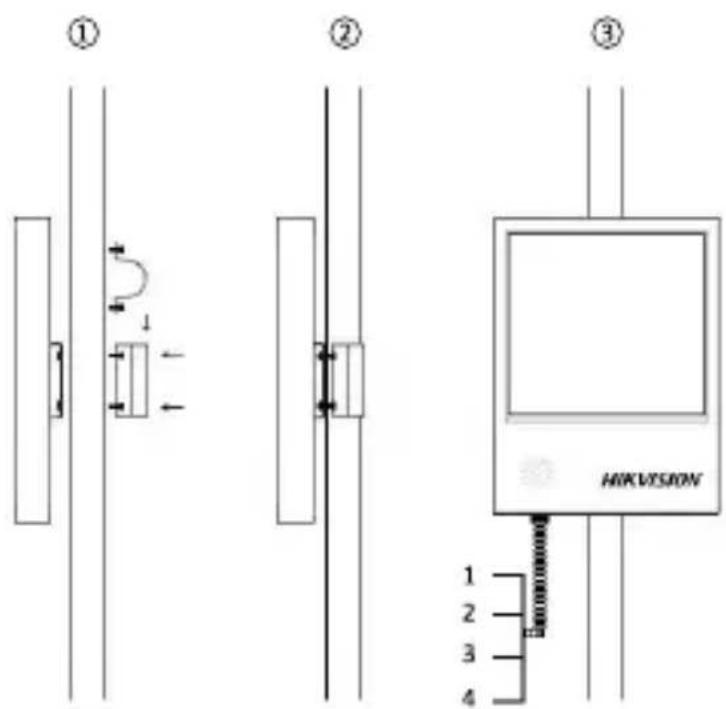

- Instale o aro para o poste vercal.
- Fixe o dispositivo com o aro utilizando parafusos.
- Ligue as interfaces do dispositivo (1: Alimentação, 2: RS-485, 3: RJ45, 4: Áudio).

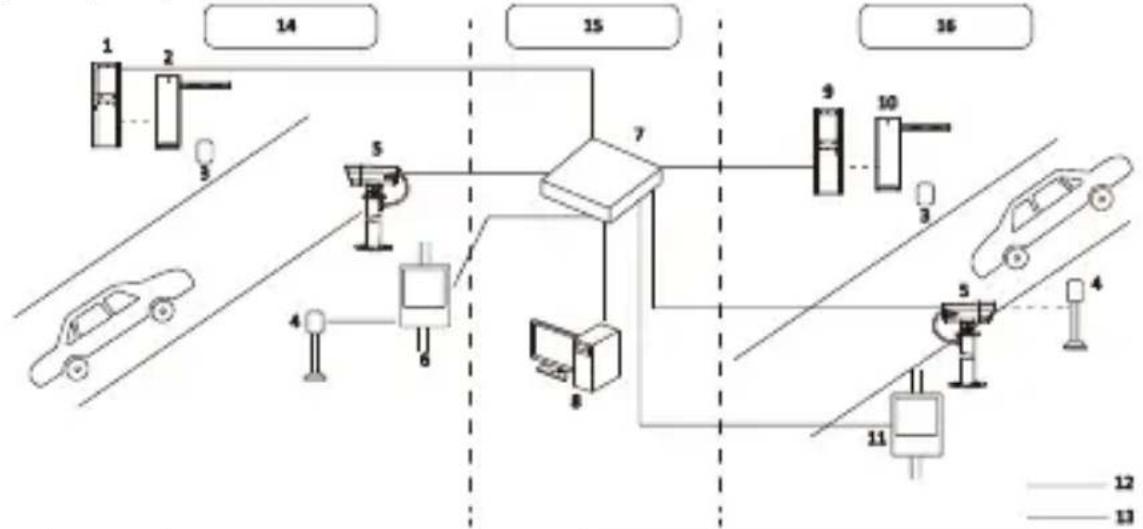

Aplicação pica
| N.º | Descrição | N.º | Descrição |
| 1 | Estação de entrada | 9 | Estação de saída |
| 2 | Barreira de entrada | 10 | Barreira de saída |
| 3 | Radar anfalhas | 11 | Ecrã LED para saída |
| 4 | Radar de captura-acionamento | 12 | Cabo RS-485/ controlo |
| 5 | Câmara ANPR | 13 | Cabo de Ethernet |
| 6 | Ecrã LED para entrada | 14 | Entrada |
| 7 | Switch | 15 | Cabina/Centro |
| 8 | Soware de gestão de entrada e saída | 16 | Sair |
