| Ürün Türü | Erişim Kontrolü İçin LED Ekran |
| Marka | Hikvision |
| Model | DS-TVL121-3-6 |
| Ana Kullanım | Otopark giriş/çıkışları veya kontrollü erişim alanlarında bilgi görüntüleme |
| Arayüzler | Güç, RS-485, RJ45 (Ethernet), Ses |
| Montaj Türü | Verilen sabitleme kelepçesi ile dikey direğe montaj |
| Gövde Malzemesi | Hava koşullarına dayanıklı metal ve plastik |
| Koruma Sınıfı | IP65 (toza ve su sıçramalarına dayanıklı) |
| Çalışma Sıcaklığı | -20 °C ila 60 °C |
| Çalışma Nemi | %10 ila %90 (yoğuşmasız) |
| Elektrik Beslemesi | Kalifiye bir üretici tarafından sağlanan güç adaptörü (gerilim yerel spesifikasyonlara göre) |
| Güç Tüketimi | Yaklaşık 30 W (parlaklık ve görüntülenen içeriğe bağlı olarak) |
| Ekran | Yüksek parlaklıklı LED, renkli, basit metin ve grafikler |
| Ekran Çözünürlüğü | Belirtilmemiş (uzaktan okumaya uygun) |
| Ağ Bağlantısı | Yönetim sistemlerine entegrasyon için Ethernet RJ45 |
| Desteklenen Protokoller | TCP/IP, Hikvision protokolleri (yönetim merkezleriyle uyumlu) |
| Koli İçeriği | Ekran, sabitleme kelepçesi, vidalar, kullanım kılavuzu |
| Bakım | Yumuşak ve kuru bir bezle temizleyin; agresif kimyasallardan kaçının |
| Güvenlik | Elektrik talimatlarına uyun, topraklama zorunludur, müdahale öncesi bağlantıyı kesin |
| Onarılabilirlik | Sökmeyin; Hikvision yetkili servis merkezi ile iletişime geçin |
| Garanti | Yasal garanti; koşullar satıcıya göre değişir |
Sık sorulan sorular - DS-TVL121-3-6 Hikvision
Kullanıcıların soruları hakkında DS-TVL121-3-6 Hikvision
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin LED ekran PDF formatında ücretsiz! Kılavuzunuzu bulun DS-TVL121-3-6 - Hikvision ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DS-TVL121-3-6 markasının Hikvision.
KULLANIM KILAVUZU DS-TVL121-3-6 Hikvision
©2020 Hangzhou Hikvision Digital Technology Co., Ltd. Tüm hakları saklıdır.
Bu Kılavuzun sahibi Hangzhou Hikvision Digital Technology Co., Ltd. veya bağlı şirketleridir (bundan sonra “Hikvision” olarak geçecekr) ve öncesinde Hikvision’dan yazılı izin alınmadan bir kısmı veya tamamı hiçbir amaçla çoğallamaz, değişrilemez, çevrilemez veya dağılamaz. Burada aksi belirlmediği sürece Hikvision, Kılavuz hakkında burada verilen bilgiler ile ilgili olarak açık veya zımni herhangi bir garan, güvence veya temsil sunmamaktadır.
Bu Kılavuz hakkında
Kılavuz, Ürünün kullanımı ve yönemi ile ilgili talimatları içerir. Resimler, çizelgeler, görüntüler ve buradaki diğer tüm bilgiler, yalnızca tanımlama ve açıklama amaçlıdır. Kılavuzda bulunan bilgiler, yazılım güncellemeleri veya başka nedenlerden dolayı önceden haber verilmeksizin değişrilebilir. Bu Kılavuzun en son sürümünü Hikvision web sitesinde
(hps://www.hikvision.com/) bulabilirsiniz.
Lüen bu Kılavuzu, Ürünü destekleme konusunda eğilmiş profesyonellerin rehberliği ve yardımı ile kullanın.
Ticari Markalar Onayı
- HIKVISION, ve diğer Hikvision cari markaları ve logoları Hikvision'ın çeşitli yargı mercilerindeki mülkleridir. Aşağıda bahsedilen diğer cari markalar ve logolar kendi ilgili sahiplerinin mülkiyendedir.
- Bahsedilen diğer cari markalar ve logolar ilgili sahiplerinin mülkiyendedir.
Yasal Uyarı
YÜRÜRLÜKTEKİ YASALARIN İZİN VERDİĞİ AZAMİ ÖLÇÜDE, BU KILAVUZ VE AÇIKLANAN ÜRÜN, DONANIMI, YAZILIMI VE ÜRÜN YAZILIMI İLE "OLDUĞU GİBİ" VE "TÜM ARIZALAR VE HATALAR İLE " SAĞLANIR. HIKVISION, SINIRLANDIRMA, TİCARİ OLABİLİRLİK, MEMNUNİYET KALİTESİ VEYA BELİRLİ BİR AMACA UYGUN OLMAKSIZIN AÇIK VEYA ZIMNİ HİÇBİR GARANTI VERMEZ. ÜRÜNÜN SİZİN TARAFINIZDAN KULLANIMI KENDİ SORUMLULUĞUNUZDADIR. HIKVISION HİÇBİR DURUMDA, BU ÜRÜNÜN KULLANIMI İLE BAĞLANTILI OLARAK, HIKVISION BU TÜR HASARLARIN OLASILIĞI HAKKINDA BİLGİLENDİRİLMİŞ OLSA BİLE, İŞ KARLARININ KAYBI, İŞ KESİNTİSİ, VERİ KAYBI, SİSTEM KESİNTİSİ, BELGE KAYBI, SÖZLEŞMENİN İHLALİ (İHMAL DAHİL), ÜRÜN SORUMLULUĞU GİBİ ZARARLAR DA DAHİL
OLMAK ÜZERE, ÖZEL, SONUÇSAL, TESADÜFİ VEYA DOLAYLI ZARARLAR İÇİN SİZE KARŞI SORUMLU OLMAYACAKTIR.
İTERNETİN DOĞASININ DOĞAL GÜVENLİK RİSKLERİ BARINDIRDİĞINI KABUL EDİYORSUNUZ VE HIKVISION, SİBER SALDIRI, HACKER SALDIRISI, VİRÜS BULAŞMASI VEYA DİĞER İTERNET GÜVENLİK RİSKLERİNDEN KAYNAKLANAN ANORMAL KULLANIM, GİZLİLİK SIZINTISI VEYA DİĞER ZARARLAR İÇİN HERHANGİ BİR SORUMLULUK KABUL ETMEZ; ANCAK, HIKVISION GEREKİRSE ZAMANINDA TEKNİK DESTEK SAĞLAYACAKTIR. BU ÜRÜNÜ GEÇERLİ TÜ M YASALARA UYGUN OLARAK KULLANMAYI KABUL EDİYORSUNUZ VE KULLANIMINIZIN GEÇERLİ YASALARA UYGUN OLMASINI SAĞLAMAKTAN YALNIZCA SİZ SORUMLUSUNUZ. ÖZELLİKLE, BU ÜRÜNÜ, SINIRLAMA OLMAKSIZIN, TANITIM HAKLARI, FİKRI MÜLKİYET HAKLARI VEYA VERİ KORUMA VE DİĞER GİZLİLİK HAKLARI DA DAHİL OLMAK ÜZERE ÜÇÜNCÜ TARAFLARIN HAKLARINI İHLAL ETMEYECEK ŞEKİLDE KULLANMAKTAN SİZ SORUMLUSUNUZ. BU ÜRÜNÜ, KİTLE İMHA SİLAHLARININ GELİŞTİRİLMESİ VEYA ÜRETİMİ, KİMYASAL VEYA BİYOLOJİK SİLAHLARIN GELİŞTİRİLMESİ VEYA ÜRETİMİ, HERHANGİ BİR NÜ KLEER PATLAYICI VEYA GÜVENLİ OLMAYAN NÜKLEER YAKIT DÖNGÜSÜ İLE İLGİLİ HERHANGİ BİR FAALİYETTE VEYA İNSAN HAKLARI İHLALLERİNİ DESTEKLEMEK DE DAHİL YASAKLANMIŞ SON KULLANIMLAR İÇİN KULLANAMAZSINIZ.
BU KILAVUZ İLE İLGİLİ YASA ARASINDA HERHANGİ BİR ÇELİŞKİ OLMASI DURUMUNDA, YENİ OLAN GEÇERLİDİR.
Mevzuat Bilgisi
FCC Bilgisi
Lüen uyumluluktan sorumlu tarafça açıkça onaylanmayan değişiklik veya düzenlemelerin kullanıcıının ekipmanı kullanma yetkisini geçersiz kılabileceğine dikkat edin.
FCC uyumluluğu: Bu donanım test edilmiş ve FCC Kurallarının 15'inci bölümü uyarınca, A sınıf dijital cihaz sınırlarına uygun olduğu tespit edilmiştir. Bu sınırlar, donanım cari bir ortamda çalışrıldığında zararlı parazitlere karşı makul koruma sağlamak üzere tasarlanmış. Bu donanım, radyo frekansı enerjisi yayar, kullanır ve yayabilir ve kullanım kılavuzuna uygun olarak kurulmazsa ve kullanılmazsa, telsiz ileşiminde zararlı parazitlere neden olabilir. Bu donanımın yerleşim bölgesinde çalışrılması zararlı parazite neden olabilir, bu durumda kullanıcıının parazit masraarını kendi
karşılaması gerekecekr.
FCC Koşulları
Bu cihaz FCC Kurallarının 15'inci bölümüne uygundur. Kullanım aşağıdaki iki koşula tabidir:
- Bu cihaz zararlı parazitlere neden olmayabilir.
- Bu cihaz, istenmeyen çalışmaya neden olabilecek parazitler de dahil, alınan her türlü parazite dayanmalıdır.
AB Uygunluk Beyani
Bu ürün ve -varsa- birlikte verilen aksesuarlar da "CE" ile işaretlenmişr ve bu nedenle EMC Direk 2014/30/EU, LVD Direk 2014/35/EU, RoHS Direk 2011/65/EU alnda
listelenen uygulanabilir uyumlaşrılmış Avrupa standartlarına uygundur.
2012/19 / EU (WEEE direk): Bu simgeyle işaretlenen ürünler, Avrupa Birliği'nde ayrışrılmamış belediye ağı olarak yok edilemez. Doğru geri dönüşüm için, eşdeğer yeni ekipman satın aldıktan sonra bu ürünü yerel tedarikçinize iade
edin veya belirlen toplama noktalarında imha edin. Daha fazla bilgi için bkz: www.recyclethis.info
2006/66/EC (pil direk): Bu ürün, Avrupa Birliği'nde ayrışrılmamış belediye ağı olarak imha edilemeyen bir pil içerir. Özel pil bilgileri için ürün belgelerine bakın. Pil, kadmiyum (Cd), kurşun (Pb) veya civa (Hg) içerebildiğini belirtmek bu simgeyle işaretlenmişr. Doğru geri dönüşüm
için pili tedarikçinize veya belirlenmiş bir toplama noktasına iade edin. Daha fazla bilgi için bkz: www.recyclethis.info
Industry Canada ICES-003 ile Uygundur
Bu cihaz CANICES-3 (A)/NMB-3(A) standardı gereksinimleri karşılamaktadır.
Güvenlik Talimatları
- Ürünün yerel kanunlara ve düzenlemelere kesinlikle uygun şekilde kullanılması gerekmektedir. Lüen cihazı yasaklanmış alanlarda kapan.
- Ürünün yerel elektrik güvenliği düzenlemelerine kesinlikle uygun şekilde kullanılması gerekmektedir.
- Yetkili üreci tarandan sağlanan güç adaptörünü kullanın. Ayrınlı güç gereksinimleri için ürün özelliklerine bakın.
- Adaptöre aşırı yükleme yapılması aşırı ısınmaya veya yangın tehlikesine yol açabileceğinden her cihaz için ayrı bir güç adaptörü kullanmanız önerilir.
- Cihazın kablolarını döşemeden, kurulumunu yapmadan veya cihazı sökmeden önce kılavuzda verilen ilgili açıklamaya uygun şekilde güç bağlansını kesmeyi unutmayın.
- Elektrik çarpmasını önlemek için cihaza güç verildikten sonra açıktaki temas noktalarına ve bileşenlere doğrudan DOKUNMAYIN.
- Elektrik çarpmasını, yangın ve patlama tehlikesini önlemek için hasarlı güç kaynağı cihazları (ör. kablo, güç adaptörü vb.) KULLANMAYIN.
- Cihazı kapatmak için güç kaynağının bağlansı doğrudan KESMEYİN. Veri kaybını önlemek için cihazı normal şekilde kapap daha sonra güç kablosunu çekin.
- Fişi uygun şekilde takıp çıkarmak için güç kaynağı ekipmanını ENGELLEMEYİN.
- Güç adaptörü boştayken güç kaynağının bağlantısının kesildiğinden emin olun.
- Cihazın yere sağlam şekilde bağlandığından emin olun.
- Isı birikimini önlemek için düzgün bir çalışma ortamında iyi bir havalandırma gerekmektedir.
- Cihazı kuru, iyi havalandırılan, korozif gaz bulunmayan, ısı kaynağı olmayan bir ortamda doğrudan güneş ışığı almayacak şekilde saklayın.
- Cihazı kullanırken ateş, su ve patlayıcı ortamdan kaçının.
- Cihazı yıldırım çarpma riski olmayan bir yere kurun. Gerekirse bir paratoner takın.
- Cihazı manyek parazien uzak tutun.
- Cihazı treşimli yüzeylere veya yerlere kurmayın. Buna uyulmadığı takdirde cihaz hasara uğrayabilir.
- Yanık tehlikesine karşı ısı yayan bileşenlere DOKUNMAYIN.
- Cihazı aşırı sıcak, soğuk veya nemli ortamlarda BULUNDURMAYIN. Sıcaklık ve nem gereksinimleri için cihaz özelliklerine bakın.
- Cihazdan duman, koku veya ses geliyorsa hemen gücü kapatarak güç kablosunun bağlantısını kesin ve servis merkeziyle ileşime geçin.
- Cihaz düzgün şekilde çalışmıyorsa cihazı san aldığınız mağaza veya en yakındaki servis merkeziyle ileşime geçin. Cihazı yetkisiz bir şekilde sökmeyin ve cihaz üzerinde değişiklik yapmayın (Yetkisiz değişiklik veya bakım nedeniyle ortaya çıkan sorunlarda şirkemiz sorumluluk kabul etmemektedir).
- Cihazı ambalajından çıkardıktan sonra tüm ambalaj malzemelerini ileride kullanmak üzere muhafaza edin. Herhangi bir arıza meydana gelmesi halinde cihazı orijinal ambalajıyla birlikte fabrikaya iade etmeniz gerekir. Orijinal ambalajı olmadan gönderilmesi halinde cihaz zarar görebilir ve bu durumda şirkemiz sorumluluk kabul etmez.
- Cihaz internete bağlandığında ağ güvenliği sorunları oluşabileceğinden lüen kişisel bilgilerin korunduğundan ve veri güvenliği sağlandığından emin olun. Ağ güvenliği riski meydana gelirse bizimle ileşime geçin.
- Tüm parolaların ve cihazla ilgili diğer güvenlik ayarlarının yapılandırılması ve kullanıcı adı ile parolasının korunması sorumluluğunun size ait olduğunu lüen unutmayın.
- Biçimlendirme, yükleme ve indirme sırasında güç BAĞLANTISINI KESMEYİN. Aksi takdirde dosyalar zarar görebilir.

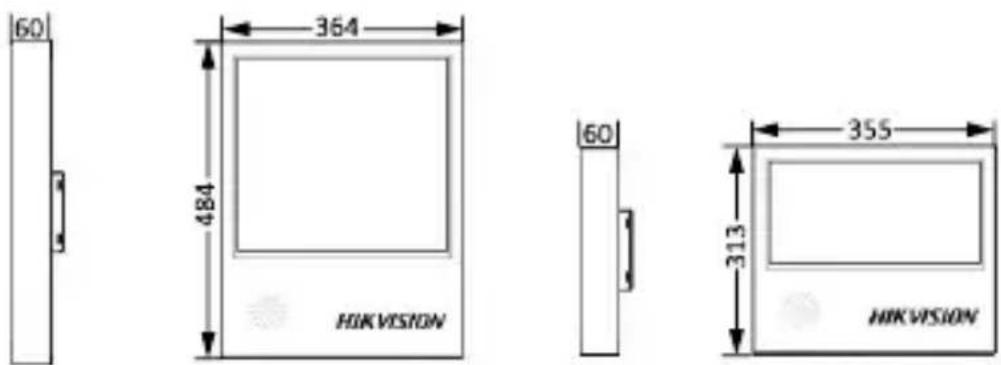

Boyut
(Birim: mm)

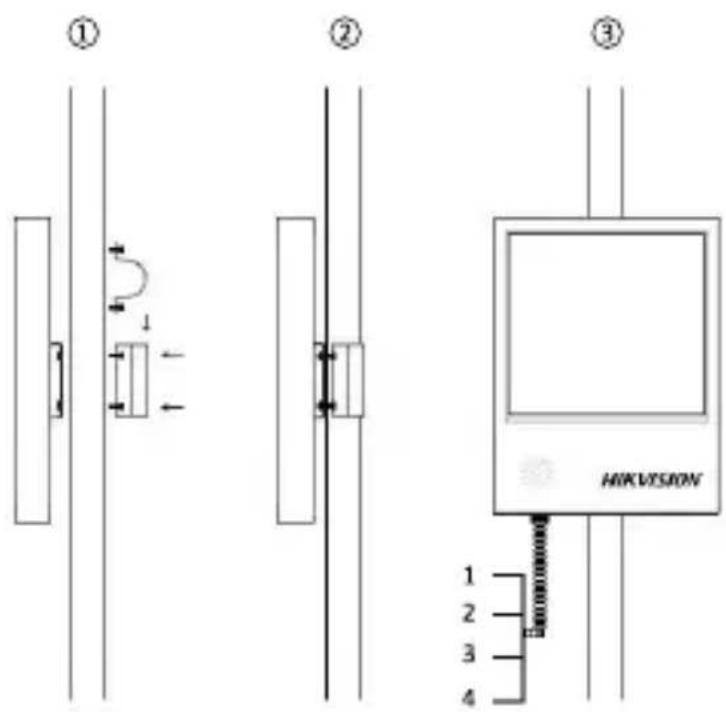

Kurulum
Burada, örnek olarak bir tür cihazın kurulumunu ele alıyoruz.
- Çemberi dikey direğe takın.
- Cihazı çemberle vida ile sabitleyin.
- Cihazın ara birimlerini bağlayın (1: Güç, 2: RS-485, 3: RJ45, 4: Ses).

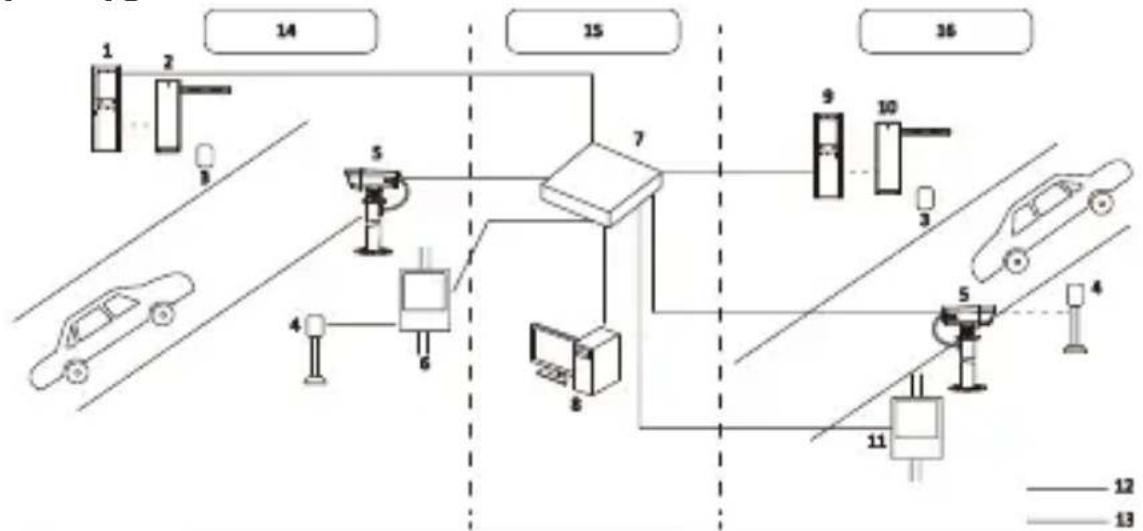

Tipik Uygulama
| No. | Açıklama | No. | Açıklama |
| 1 | Giriş istasyonu | 9 | Çıkış istasyonu |
| 2 | Giriş bariyeri kapısı | 10 | Çıkış bariyeri kapısı |
| 3 | Kapanma engelleyici radar | 11 | Çıkış LED ekranı |
| 4 | Tekleme yakalayıcı radar | 12 | RS-485/Kontrol kablosu |
| 5 | ANPR kamera | 13 | Ethernet kablosu |
| 6 | Giriş LED ekranı | 14 | Giriş |
| 7 | Anahtar | 15 | Kulübe/Merkez |
| 8 | Giriş ve çıkış yönem yazılımı | 16 | Çıkış |
