DS-TVL121-3-6 - LED displej Hikvision - Bezplatný návod k obsluze

Typ produktu	LED displej pro řízení přístupu
Značka	Hikvision
Model	DS-TVL121-3-6
Hlavní použití	Zobrazování informací u vjezdů/výjezdů parkovišť nebo zón s regulovaným přístupem
Rozhraní	Napájení, RS-485, RJ45 (Ethernet), Audio
Typ montáže	Na svislý sloupek pomocí přiloženého upevňovacího třmenu
Materiál skříně	Kov a plast odolný vůči povětrnostním vlivům
Stupeň krytí	IP65 (odolný vůči prachu a stříkající vodě)
Provozní teplota	-20 °C až 60 °C
Provozní vlhkost	10 % až 90 % (bez kondenzace)
Elektrické napájení	Síťový adaptér od kvalifikovaného výrobce (napětí dle místních specifikací)
Spotřeba energie	Přibližně 30 W (v závislosti na jasu a zobrazeném obsahu)
Displej	LED s vysokým jasem, barevný, text a jednoduchá grafika
Rozlišení displeje	Nespecifikováno (vhodné pro čtení na dálku)
Síťové připojení	Ethernet RJ45 pro integraci do řídicích systémů
Podporované protokoly	TCP/IP, protokoly Hikvision (kompatibilní s řídicími jednotkami)
Obsah balení	Displej, upevňovací třmen, šrouby, uživatelský manuál
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se agresivním chemikáliím
Bezpečnost	Dodržujte elektrické pokyny, povinné uzemnění, odpojení před zásahem
Opravitelnost	Nerozebírejte; kontaktujte autorizované servisní středisko Hikvision
Záruka	Zákonná záruka; podmínky dle prodejce

Často kladené otázky - DS-TVL121-3-6 Hikvision

Jak nainstalovat LED displej DS-TVL121-3-6?

Upevněte montážní třmen na svislý sloupek, poté přišroubujte displej na třmen. Poté připojte napájecí kabely, RS-485, RJ45 a audio podle schématu v návodu.

Jaké napájení použít pro tento displej?

Používejte výhradně síťový adaptér od kvalifikovaného výrobce, který odpovídá místním specifikacím. Nepřipojujte displej k poškozenému zdroji napájení.

Jak připojit displej k síti?

Připojte ethernetový kabel k portu RJ45 displeje a propojte jej s vaším síťovým switchem. Nakonfigurujte IP adresu pomocí řídicího softwaru Hikvision.

Co dělat, když je zobrazení příliš slabé nebo nečitelné?

Zkontrolujte nastavení jasu v řídicím softwaru. Ujistěte se, že displej není vystaven přímému intenzivnímu světlu. Očistěte povrch měkkým hadříkem.

Jak udržovat LED displej?

Pravidelně čistěte přední stranu měkkým suchým hadříkem. Vyhněte se chemikáliím. Zkontrolujte připojení a stav napájecího kabelu.

Je displej kompatibilní se stávajícími systémy řízení přístupu?

Ano, je navržen pro integraci s řídicími jednotkami Hikvision přes RS-485 nebo Ethernet. Lze jej použít se závorami, kamerami a softwarem pro správu vjezdů/výjezdů.

Jaký je význam kontrolek nebo chybových hlášení?

Pro úplný seznam kódů nahlédněte do manuálu. V případě poruchy kontaktujte technickou podporu Hikvision.

Mohu displej používat venku?

Ano, displej je navržen pro venkovní použití se stupněm krytí IP65. Vyhněte se však dlouhodobému vystavení prudkému dešti nebo nadměrné vlhkosti.

Jak obnovit tovární nastavení displeje?

Postup resetu je popsán v manuálu. Obvykle se provádí prostřednictvím řídicího softwaru nebo podržením resetovacího tlačítka (je-li k dispozici).

Kde najdu kompletní uživatelský manuál?

Manuál je k dispozici ke stažení zdarma na webu Hikvision nebo na platformách jako notice-facile.com. Má 142 stran a zahrnuje instalaci, konfiguraci a údržbu.

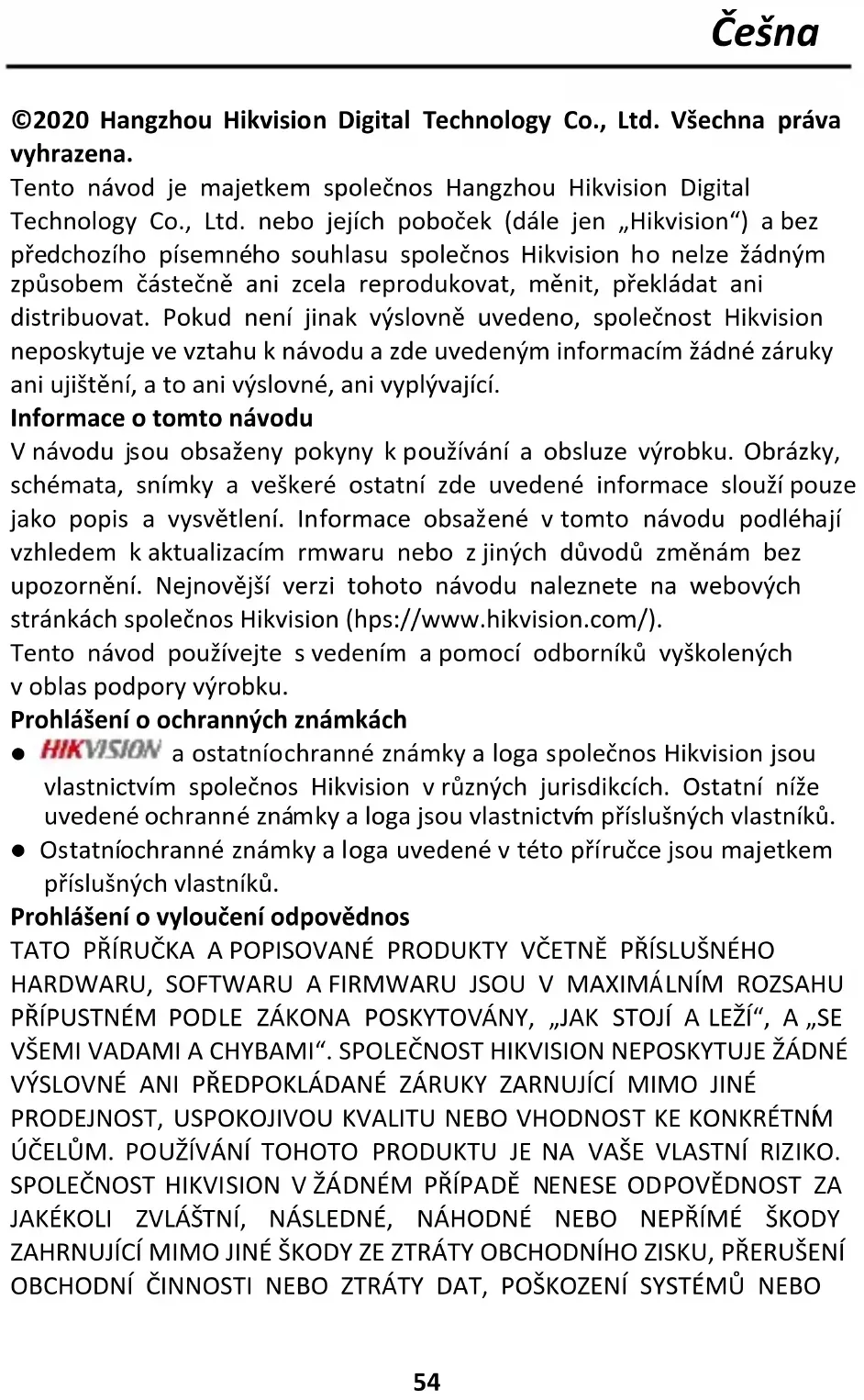

NÁVOD K OBSLUZE DS-TVL121-3-6 Hikvision

Tento návod je majetkem společnos Hangzhou Hikvision Digital Technology Co., Ltd. nebo jejích poboček (dále jen „Hikvision“) a bez předchozího písemného souhlasu společnos Hikvision ho nelze žádným způsobem částečně ani zcela reprodukovat, měnit, překládat ani distribuovat. Pokud není jinak výslovně uvedeno, společnost Hikvision neposkytuje ve vztahu k návodu a zde uvedeným informacím žádné záruky ani ujištění, a to ani výslovné, ani vyplývající.

Informace o tomto návodu

V návodu jsou obsaženy pokyny k používání a obsluze výrobku. Obrázky, schémata, snímky a veškeré ostatní zde uvedené informace slouží pouze jako popis a vysvětlení. Informace obsažené v tomto návodu podléhají vzhledem k aktualizacím rmwaru nebo z jiných důvodů změnám bez upozornění. Nejnovější verzi tohoto návodu naleznete na webových stránkách společnos Hikvision (hps://www.hikvision.com/).

Tento návod používejte s vedením a pomocí odborníků vyškolených v oblas podpory výrobku.

Prohlášení o ochranných známkách

• HIKVISION a ostatníochranné známky a loga společnos Hikvision jsou vlastnictvím společnos Hikvision v různých jurisdikcích. Ostatní níže uvedené ochranné známky a loga jsou vlastnictvím příslušných vlastníků.
• Ostatníochranné známky a loga uvedené v této příručce jsou majetkem příslušných vlastníků.

Prohlášení o vyloučení odpovědnos

TATO PŘÍRUČKA A POPISOVANÉ PRODUKTY VČETNĚ PŘÍSLUŠNÉHO HARDWARU, SOFTWARU A FIRMWARU JSOU V MAXIMÁLNÍM ROZSAHU PŘÍPUSTNÉM PODLE ZÁKONA POSKYTOVÁNY, „JAK STOJÍ A LEŽÍ“, A „SE VŠEMI VADAMI A CHYBAMI“. SPOLEČNOST HIKVISION NEPOSKYTUJE ŽÁDNÉ VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ ZÁRUKY ZARNUJÍCÍ MIMO JINÉ PRODEJNOST, USPOKOJIVOU KVALITU NEBO VHODNOST KE KONKRÉTNÍM ÚČELŮM. POUŽÍVÁNÍ TOHOTO PRODUKTU JE NA VAŠE VLASTNÍ RIZIKO. SPOLEČNOST HIKVISION V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZVLÁŠTNÍ, NÁSLEDNÉ, NÁHODNÉ NEBO NEPŘÍMÉ ŠKODY ZAHRNUJÍCÍ MIMO JINÉ ŠKODY ZE ZTRÁTY OBCHODNÍHO ZISKU, PŘERUŠENÍ OBCHODNÍ ČINNOSTI NEBO ZTRÁTY DAT, POŠKOZENÍ SYSTÉMŮ NEBO

ZTRÁTY DOKUMENTACE V SOUVISLOSTI S POUŽÍVÁNÍM TOHOTO VÝROBKU BEZ OHLEDU NA TO, ZDA TAKOVÉ ŠKODY VZNIKLY Z DŮVODU PORUŠENÍ SMLOUVY, OBČANSKOPRÁVNÍHO PŘEČINU (VČETNĚ NEDBALOSTI) ČI ODPOVĚDNOSTI ZA PRODUKT, A TO ANI V PŘÍPADĚ, ŽE SPOLEČNOST HIKVISION BYLA NA MOŽNOST TAKOVÝCHTO ŠKOD NEBO ZTRÁTY UPOZORNĚNA.

BERETE NA VĚDOMÍ, ŽE INTERNET SVOU PODSTATOU PŘEDSTAVUJE SKRYTÁ BEZPEČNOSTNÍ RIZIKA A SPOLEČNOST HIKVISION PROTO NEPŘEBÍRÁ ŽÁDNOU ODPOVĚDNOST ZA NESTANDARDNÍ PROVOZNÍ CHOVÁNÍ ÚNIK OSOBNÍCH ÚDAJŮ NEBO JINÉ ŠKODY VYPLÝVAJÍCÍ Z KYBERNETICKÉHO ČI HACKERSKÉHO ÚTOKU, NAPADENÍ VIREM NEBO ŠKODY ZPŮSOBENÉ JINÝMI INTERNETOVÝMI BEZPEČNOSTNÍMI RIZIKY; SPOLEČNOST HIKVISION VŠAK V PŘÍPADĚ POTŘEBY POSKYTNE VČASNOU TECHNICKOU PODPORU.

SOUHLASÍTE S TÍM, ŽE TENTO PRODUKT BUDE POUŽÍVÁN V SOULADU SE VŠEMI PLATNÝMI ZÁKONY A VÝHRADNĚ ODPOVÍDÁTE ZA ZAJIŠTĚNÍ, ŽE VAŠE UŽÍVÁNÍ BUDE V SOULADU S PLATNOU LEGISLATIVOU. ODPOVÍDÁTE ZEJMÉNA ZA POUŽÍVÁNÍ PRODUKTU ZPŮSOBEM, KTERÝ NEPORUŠUJE PRÁVA TŘETÍCH STRAN, COŽ ZAHRNUJE MIMO JINÉ PRÁVO NA OCHRANU OSOBNOSTI, PRÁVO DUŠEVNÍHO VLASTNICTVÍ NEBO PRÁVO NA OCHRANU OSOBNÍCH ÚDAJŮ A DALŠÍ PRÁVA NA OCHRANU SOUKROMÍ. TENTO PRODUKT NESMÍTE POUŽÍVAT K JAKÝMKOLI NEDOVOLENÝM KONCOVÝM ÚČELŮM VČETNĚ VÝVOJE ČI VÝROBY ZBRANÍ HROMADNÉHO NIČENÍ, VÝVOJE NEBO VÝROBY CHEMICKÝCH ČI BIOLOGICKÝCH ZBRANÍ NEBO JAKÝCHKOLI ČINNOSTÍ SOUVISEJÍCÍCH S JADERNÝMI VÝBUŠNINAMI NEBO NEBEZPEČNÝM JADERNÝM PALIVOVÝM CYKLEM ČI K PODPOŘE PORUŠOVÁNÍ LIDSKÝCH PRÁV.

V PŘÍPADĚ JAKÉHOKOLI ROZPORU MEZI TÍMTO NÁVODEM A PŘÍSLUŠNÝMI ZÁKONY PLATÍ DRUHÉ ZMÍNĚNÉ.

Právní informace

Informace o směrnicích FCC

Upozorňujeme, že změny nebo úpravy, které nebyly výslovně schváleny stranou zodpovědnou za soulad s předpisy, mohou mít za následek ztrátu oprávnění uživatele zařízení používat.

Soulad se směrnicemi FCC: Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy A podle čás 15 směrnic FCC. Tyto limity jsou navrženy tak, aby poskytovaly

náležitou ochranu před škodlivým rušením, když je zařízení používáno v komerčním prostředí. Toto zařízení generuje, využívá a může vyzařovat radiofrekvenční energii, a pokud není instalováno a používáno v souladu s návodem k obsluze, může způsobit škodlivé rušení rádiové komunikace. Provoz tohoto zařízení v obytných oblastech bude pravděpodobně způsobovat škodlivé rušení a v takovém případě bude po uživateli požadováno, aby rušení odstranil na své vlastní náklady.

Podmínky směrnic FCC

Toto zařízení splňuje požadavky čás 15 směrnic FCC. Provoz je podmíněn následujícími dvěma podmínkami:

1. Toto zařízení nesmí způsobovat škodlivé rušení.
2. Toto zařízení musí přijmout libovolné přijaté rušení, včetně rušení, které může způsobit nežádoucí činnost.

EU prohlášení o shodě

Tento výrobek a případně i dodané příslušenství jsou označeny štkem „CE“ a vyhovují proto příslušným harmonizovaným evropským standardům uvedeným ve směrnici EMC 2014/30/EU, směrnici LVD 2014/35/EU a směrnici RoHS 2011/65/EU.

Směrnice 2012/19/EU (WEEE): Výrobky označené mto symbolem nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Při zakoupení nového ekvivalentního výrobku tento výrobek řádně zrecyklujte vrácením svému místnímu dodavateli, nebo jej zlikvidujte odevzdáním v určených sběrných místech. Více informací naleznete na webu:www.recyclethis.info

Směrnice 2006/66/ES (týkající se baterií): Tento výrobek obsahuje baterii, kterou nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Konkrétní informace o baterii naleznete v dokumentaci výrobku. Baterie je označena mto symbolem, který může obsahovat písmena značící kadmium (Cd), olovo (Pb) nebo rtuť (Hg). Za účelem řádné recyklace baterii odevzdejte svému dodavateli nebo na určené sběrné místo. Více informací naleznete na webu:www.recyclethis.info

Soulad s normou ICES-003 kanadského Ministerstva průmyslu

Toto zařízení splňuje požadavky normy CAN ICES-3 (A)/NMB-3(A).

Bezpečnostní pokyny

• Používání výrobku musí být přísně v souladu s místními zákony a předpisy. V zakázané oblas výrobek vypněte.
• Používání výrobku musí být přísně v souladu s místními bezpečnostními předpisy pro elektrická zařízení.
• Používejte napájecí adaptér dodaný kvalikovaným výrobcem. Podrobné požadavky na napájení naleznete ve specikaci výrobku.
• Doporučuje se zajist nezávislý napájecí adaptér pro každé zařízení, protože přežení adaptéru může vést k přehřá nebo způsobit požár.
• Před připojením, instalací a demontáží zařízení se ujistěte, že napájení bylo odpojeno schváleným způsobem dle popisu uvedeného v návodu.
• Pokud je zařízení napájeno, NEDOTÝKEJTE se přímo odkrytých kontaktů a součás, aby nedošlo k úrazu elektrickým proudem.
• NEPOUŽÍVEJTE poškozená napájecí zařízení (např. kabel, napájecí adaptér atd.), aby nedošlo k úrazu elektrickým proudem, požáru nebo výbuchu.
• Při vypínání zařízení NEODPOJUJTE zdroj napájení přímo. Vypněte zařízení normálně a poté odpojte napájecí kabel, aby nedošlo ke ztrátě dat.
• NEBLOKUJTE napájecí vybavení, abyste jej mohli pohodlně zapojovat a odpojovat.
• Pokud se napájecí adaptér nepoužívá, zajistěte, aby byl zdroj napájení odpojen.
• Zkontrolujte, zda je zařízení pevně připojeno k zemi.
• Aby nedošlo k hromadění tepla, je nutná pro správné provozní prostředí dobrá venlace.
• Zařízení skladujte v suchém, dobře větraném prostředí bez korozivních plynů, bez přímého slunečního záření a mimo dosah zdrojů tepla.
• Při používání zařízení se vyhněte prostředí, kde se nachází oheň, voda a kde hrozí výbuch.
• Namontujte zařízení takovým způsobem, abyste zabránili úderům blesku. V případě potřeby nainstalujte bleskojistku.

• Udržujte zařízení mimo dosah magneckého rušení.

• Neinstalujte zařízení na povrchy nebo místa s vibracemi. Při nedodržení tohoto pokynu může dojít k poškození zařízení.

• NEDOTÝKEJTE se součás pro odvod tepla, aby nedošlo k popálení.
• NEVYSTAVUJTE zařízení extrémně horkému, chladnému nebo vlhkému prostředí. Požadavky na teplotu a vlhkost jsou uvedeny ve specikaci zařízení.
• Pokud ze zařízení vychází kouř, zápach nebo hluk, zařízení okamžitě vypněte, odpojte napájecí kabel a obraťte se na servisní středisko.
• Pokud zařízení nefunguje správně, obraťte se na prodejnu, kde jste jej zakoupili, nebo na nejbližší servisní středisko. Zařízení NEROZEBÍREJTE ani NEUPRAVUJTE neschváleným způsobem (v případě problémů způsobených neschválenými úpravami nebo údržbou nepřebírá společnost žádnou odpovědnost).
• Po vybalení uchovejte veškeré obaly pro budoucí použi. V případě jakékoli poruchy je třeba vrát zařízení výrobci v původním obalu. Při přepravě bez původního obalu může dojít k poškození zařízení a společnost nepřevezme žádnou odpovědnost.
• Zajistěte ochranu osobních údajů a zabezpečení dat, protože se zařízení během připojení k internetu může potýkat s problémy se zabezpečením sítě. Pokud dojde k ohrožení zabezpečení sítě, obraťte se na nás.
• Mějte na pamě, že jste odpovědní za konfiguraci všech hesel a dalších nastavení zabezpečení zařízení a uchovejte uživatelské jméno a heslo.
• NEO DPOJUJTE napájení během formátování, odesílání a stahování. Jinak může dojít k poškození souborů.

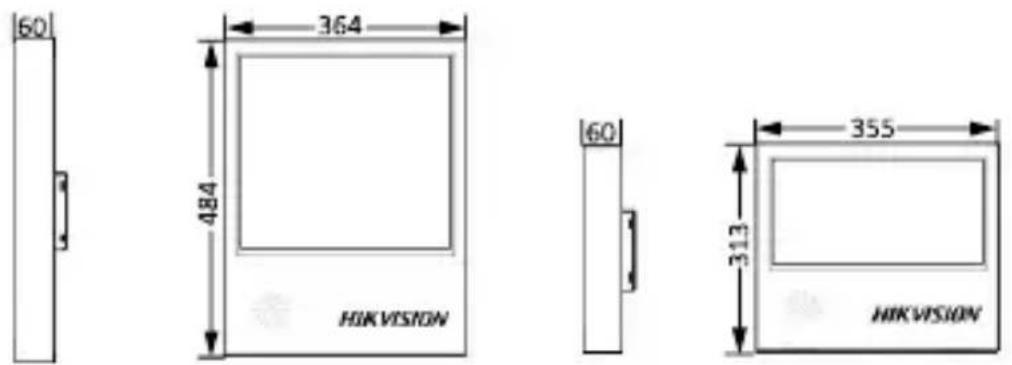

Rozměry

(Jednotka: mm)

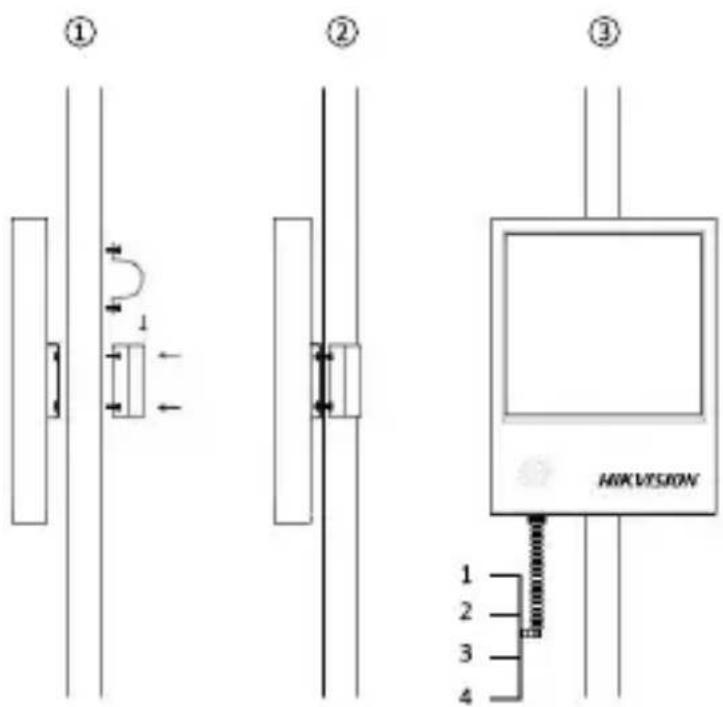

Montáž

Jako příklad uvádíme instalaci jednoho typu těchto zařízení.

1. Namontujte objímku na svislý sloupek.
2. Zařízení přišroubujte k objímce.
3. Připojte rozhraní k zařízení (1: napájení, 2: RS-485, 3: RJ45, 4: zvuk).

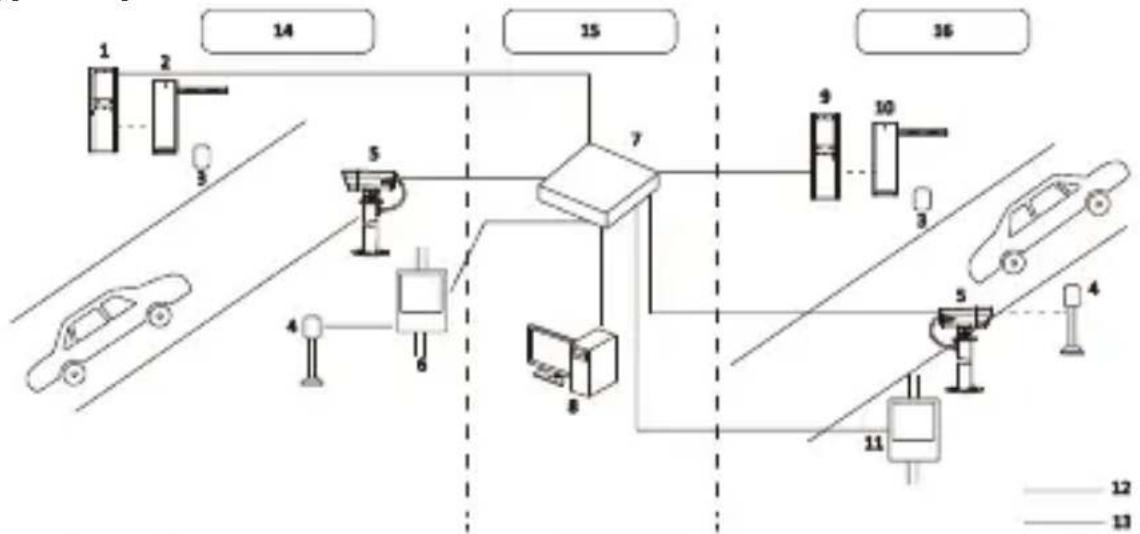

Typické použi

Č.	Popis	Č.	Popis
1	Vjezdová stanice	9	Výjezdová stanice
2	Závora na vjezdu	10	Závora na výjezdu
3	Radar ochrany pro kolizi s padající závorou	11	Displej LED pro monitorování výjezdu
4	Radar spouštějící obrazové snímání	12	Kabel RS-485/řízení
5	Kamera ANPR	13	Ethernetový kabel
6	Displej LED pro monitorování vjezdu	14	Vjezd
7	Přepínač	15	Kabina/centrum
8	Soware pro správu vjezdů a výjezdů	16	Ukončení
