Produkttype	LED-display til adgangskontrol
Mærke	Hikvision
Model	DS-TVL121-3-6
Primær anvendelse	Informationstavle ved ind-/udkørsler til parkeringspladser eller regulerede adgangszoner
Grænseflader	Strømforsyning, RS-485, RJ45 (Ethernet), Lyd
Monteringsmetode	På lodret stang ved hjælp af medfølgende monteringsbøjle
Kabinetmateriale	Metal og vejrbestandigt plast
Beskyttelsesklasse	IP65 (støv- og vandtæt)
Driftstemperatur	-20 °C til 60 °C
Driftsfugtighed	10 % til 90 % (uden kondens)
Strømforsyning	Netadapter leveret af kvalificeret producent (spænding iht. lokale specifikationer)
Strømforbrug	Ca. 30 W (afhænger af lysstyrke og vist indhold)
Display	Højlys LED, farve, tekst og enkel grafik
Displayopløsning	Ikke specificeret (egnet til læsning på afstand)
Netværksforbindelse	Ethernet RJ45 til integration med styresystemer
Understøttede protokoller	TCP/IP, Hikvision-protokoller (kompatible med styreenheder)
Pakkens indhold	Display, monteringsbøjle, skruer, brugervejledning
Vedligeholdelse	Rengør med en blød, tør klud; undgå skrappe kemikalier
Sikkerhed	Følg elektriske instruktioner, jordforbindelse obligatorisk, afbryd strømmen før indgreb
Reparerbarhed	Undlad at adskille; kontakt et autoriseret Hikvision-servicecenter
Garanti	Lovbestemt garanti; betingelser iht. forhandler

Ofte stillede spørgsmål - DS-TVL121-3-6 Hikvision

Hvordan installeres LED-displayet DS-TVL121-3-6?

Montér monteringsbøjlen på en lodret stang, og skru derefter displayet fast på bøjlen. Tilslut derefter strømkabler, RS-485, RJ45 og lyd i henhold til diagrammet i vejledningen.

Hvilken strømforsyning skal bruges til dette display?

Brug udelukkende en netadapter leveret af en kvalificeret producent, i overensstemmelse med lokale specifikationer. Tilslut ikke displayet til en beskadiget strømforsyning.

Hvordan tilsluttes displayet til netværket?

Tilslut Ethernet-kablet til displayets RJ45-port, og forbind det til din netværksswitch. Konfigurer IP-adressen via Hikvision-styringssoftwaren.

Hvad gør jeg, hvis displayet er for svagt eller ulæseligt?

Kontrollér lysstyrkeindstillingen i styringssoftwaren. Sørg for, at displayet ikke udsættes for direkte kraftigt lys. Rengør overfladen med en blød klud.

Hvordan vedligeholdes LED-displayet?

Rengør jævnligt fronten med en blød, tør klud. Undgå kemikalier. Kontrollér forbindelser og strømkablets tilstand.

Er displayet kompatibelt med eksisterende adgangskontrolsystemer?

Ja, det er designet til at integreres med Hikvision-styreenheder via RS-485 eller Ethernet. Det kan bruges sammen med bomme, kameraer og software til ind-/udgangsstyring.

Hvad betyder indikatorlyset eller fejlmeddelelserne?

Se vejledningen for en komplet liste over koder. I tilfælde af funktionsfejl, kontakt Hikvision teknisk support.

Kan jeg bruge displayet udendørs?

Ja, displayet er designet til udendørs brug med beskyttelsesklasse IP65. Undgå dog langvarig udsættelse for kraftig regn eller overdreven fugt.

Hvordan nulstilles displayet til fabriksindstillingerne?

Nulstillingsproceduren er beskrevet i vejledningen. Den udføres normalt via styringssoftwaren eller ved at holde en reset-knap nede (hvis til stede).

Hvor finder jeg den komplette brugervejledning?

Vejledningen kan downloades gratis fra Hikvisions hjemmeside eller på platforme som notice-facile.com. Den indeholder 142 sider og dækker installation, konfiguration og vedligeholdelse.

BRUGSANVISNING DS-TVL121-3-6 Hikvision

Denne vejledning Ihører Hangzhou Hikvision Digital Technology Co., Ltd. eller virksomhedens Iknyede virksomheder (i det eerfølgende benæ vnt "Hikvision") og må ikke kopieres, æ ndres, oversæ es eller distribueres helt eller delvist på nogen måde uden Hikvisions forudgående skrilige Iladelse. Medmindre andet udtrykkeligt er angivet i vejledningen, afgiver Hikvision ingen garaner eller erklæ ringer, uanset om de er udtrykkelige eller underforståede, med hensyn I vejledningen og alle informaoner i den.

Om denne vejledning

Vejledningen indeholder anvisninger om brug og håndtering af produktet. Billeder, diagrammer, illustraoner og alle øvrige oplysninger hereer tjener kun som beskrivelse og forklaring. Oplysningerne i vejledningen er med forbehold for ændring uden varsel på grund af opdateringer af rmware eller andre årsager. Du kan nde den seneste udgave af vejledning på Hikvisions websted (hps://www.hikvision.com/).

Brug brugervejledningen under vejledning af og med hjæ lp fra fagfolk, der er uddannet i understøelse af produktet.

Anerkendelse af varemærker

• HIKVISION og andre af Hikvisions varemærker og logoer Ihører Hikvision i forskellige jurisdikoner. Andre varemærker og logoer næ vnt nedenfor Ihører deres respekve ejere.
• Andre næ vnte varemærker og logoer lhører deres respekve ejere.

Juridisk ansvarsfraskrivelse

VEJLEDNINGEN OG DET HERI BESKREVNE PRODUKT, INKL. HARDWARE, SOFTWARE OG FIRMWARE, LEVERES I ST∅ RST MULIGT OMFANG, DER ER TILLADT VED LOV, "SOM DET ER OG FOREFINDES" OG "MED ALLE DEFEKTER OG FEJL". HIKVISION UdstEDER INGEN GARANTIER, UDTRYKKELIGE ELLER UNDERFORSTÅEDE, INKL. UDEN BEGRÆ NSNING, VEDR∅ RENDE SALGBARHED, TILFREDSSTILLENDE KVALITET ELLER EGNETHED TIL ET BESTEMT FORMÅL. DIN BRUG AF PRODUKTET SKER PÅ DIN EGEN RISIKO. UNDER INGEN OMSTÆ NDIGHEDER ER HIKVISION ANSVARLIG OVER FOR DIG FOR SÆ RLIGE SKADER, HÆ NDELIGE SKADER, F∅ LGESKADER ELLER INDIREKTE SKADER, INKL. BL.A., SKADER SOM F∅ LGE AF DRIFTSTAB, DRIFTSFORSTYRRELSER ELLER TAB AF DATA, BESKADIGELSE AF SYSTEMER ELLER TAB AF DOKUMENTATION, UANSET OM DET ER

BASERET PÅ KONTRAKTBRUD, SKADEVOLDENDE HANDLINGER (HERUNDER UAGTSOMHED), PRODUKTANSVAR ELLER PÅ ANDEN MÅDE I FORBINDELSE MED BRUGEN AF PRODUKTET, SELVOM HIKVISION ER BLEVET UNDERRETTET OM MULIGHEDEN FOR SÅDANNE SKADER.

DU ANERKENDER, AT INTERNETTET INDEHOLDER INDBYGGEDE SIKKERHEDSRISICI. HIKVISION PÅTAGER SIG INTET ANSVAR FOR UNORMAL DRIFT, LÆ KAGE AF PERSONLIGE OPLYSNINGER ELLER ANDRE SKADER SOM F∅ LGE AF CYBERANGREB, HACKERANGREB, VIRUSANGREB ELLER ANDRE INTERNETSIKKERHEDSRISICI. HIKVISION VIL DOG YDE EVENTUEL N∅ DVENDIG OG RETTIDIG TEKNISK BISTAND.

DU ERKLÆ RER DIG INDFORSTÅET MED AT BRUGE PRODUKTET I OVERENSSTEMMELSE MED ALLE GÆ LDENDE LOVE, OG DU ER ENEANSVARLIG FOR AT SIKRE, AT DIN BRUG OVERHOLDER AL GÆ LDENDE LOVGIVNING. DU ER ISÆ R ANSVARLIG FOR AT BRUGE PRODUKTET PÅ EN MÅDE, DER IKKE KRÆ NKER TREDJEPARTERS RETTIGHEDER, HERUNDER, UDEN BEGRÆ NSNINGER, RETTIGHEDER VEDR∅ RENDE OFFENTLIG OMTALE, INTELLEKTUELLE EJENDOMSRETTIGHEDER ELLER RETTIGHEDER VEDR∅ RENDE DATABESKYTTElse OG ANDRE RETTIGHEDER VEDR∅ RENDE PERSONLIGE OPLYSNINGER. DU MÅ IKKE BRUGE PRODUKTET TIL FORBUDTE SLUTANVENDELSER, HERUNDER UDVIKLING ELLER FREMSTILLING AF MASSE∅DELÆ GGELSESVÅBEN, UDVIKLING ELLER PRODUKTION AF KEMISKE ELLER BIOLOGISKE VÅBEN, AKTIVITETER I DEN KONTEKST, DER ER KNYTTET TIL ATOMBOMBER ELLER USIKKERT REAKTORBRÆ NDSEL, ELLER SOM ST∅ TTE TIL OVERTRÆ DELSE AF MENNESKERETTIGHEDER.

I TILFÆ LDE AF UOVERENSSTEMMELSE MELLEM VEJLEDNINGEN OG GÆ LDENDE LOVGIVNING GÆ LDER SIDSTNÆ VNTE.

Lovgivningsmæ ssige oplysninger

FCC-oplysninger

Vær opmærksom på, at ændringer eller modikaoner, der ikke udtrykkeligt er godkendt af den part, der er ansvarlig for overensstemmelse, kan ugyldiggøre brugerens ret l at betjene udstyret.

Overholdelse af FCC: Dee udstyr er afprøvet og overholder græ nserne for digitale enheder i klasse A i henhold I del 15 i FCC-reglerne. Disse græ nser har I formål at yde rimelig beskyelse mod skadelig interferens, når udstyret anvendes i et erhvervsmæ ssigt miljø. Dee udstyr genererer, bruger og kan

udstråle radiofrekvensenergi. Hvis det ikke er installeret og anvendes i overensstemmelse med betjeningsvejledningen, kan det forårsage skadelig interferens for radiokommunikaon. Anvendelsen af dee udstyr i beboelsesområder kan sandsynligvis forårsage skadelig interferens, i hvilket Ifæ lde brugeren skal ajæ lpe interferensen for egen regning.

FCC-bengelser

Enheden overholder del 15 i FCC-reglerne. Anvendelse sker under iagagelse af følgende to bengelser:

1. Enheden må ikke forårsage skadelig interferens.
2. Denne enhed skal acceptere modtagen interferens, inkl. interferens, der kan give anledning I uønsket dri.

EU-overensstemmelseserklæ ring

Dee produkt og eventuelt medfølgende Ibehør er mærket "CE" og overholder derfor gældende harmoniserede europæ iske standarder, der er anført i direkvet 2014/30/EU

om elektromagnetisk kompabilitet, lavspændingsdirekvet 2014/35/EU og RoHS-direkvet 2011/65/EU.

2012/19/EU (WEEE-direkvet): Produkter, der er mærket med dee symbol, kan ikke bortskaes som almindeligt husholdningsaald i EU. Med henblik på korrekt genbrug skal du aevere produktet I din lokale leverandør ved køb af Isvarende nyt udstyr eller aevere det på et derl indreet indleveringssted. Du kan få ere oplysninger her:www.recyclethis.info

2006/66/EF (baeridirekvet): Dee produkt indeholder et baeri, som ikke kan bortskaes sammen med almindeligt husholdningsaald i EU. Find specikke oplysninger om baeriet i produktdokumentaonen. Baeriet er mærket med dee symbol, som kan indeholde bogstaver, der indikerer indhold af kadmium (Cd), bly (Pb) eller kviksølv (Hg). Med henblik på korrekt genbrug skal du aevere baeriet l din leverandør eller l et derl indreet indleveringssted. Du kan få ere oplysninger her:www.recyclethis.info

Overholdelse af Industry Canada ICES-003

Denne enhed overholder kravene I standarder i CAN ICES-3 (A)/NMB-3(A).

Sikkerhedsanvisninger

• Brug af dee produkt skal strengt overholde lokal lovgivning og lokale bestemmelser. Enheden skal slukkes i områder, hvor det er forbudt at bruge den.
• Brug af dee produkt skal strengt overholde lokale bestemmelser for elektrisk sikkerhed.
• Brug en strømadapter fra en godkendt fabrikant. Se de nærmere krav I strømforsyning i produktspecikaonerne.
• Det anbefales at bruge en separat strømadapter I hver enhed, da overbelastning af en adapter kan forårsage overophedning eller risiko for brand.
• Kontrollér, at strømmen er arudt, før du trækker ledninger I, installerer eller adskiller enheden på den i vejledningen beskrevne måde.
• For at undgå elektrisk stød må du IKKE direkte røre ved blotlagte kontakter og komponenter, når der er sat strøm l enheden.
• For at undgå elektrisk stød, brandrisiko og eksplosion må du IKKE bruge beskadigede strømforsyningsenheder (fx kabel og strømadapter osv.).
• Sluk IKKE enheden ved at aryde strømforsyningen direkte. For at undgå datatab skal du slukke enheden normalt og dereer trække skket ud.
• Spær IKKE adgangen I strømforsyningen. Du skal nemt kunne sæe skket i/trække skket ud.
• Sørg for, at strømforsyningen er arudt, hvis strømadapteren ikke er i brug.
• Sørg for, at enheden har en god jordforbindelse.
• Drismiljøet skal være godt udluet for at undgå varmeophobning.
• Opbevar enheden i omgivelser, der er tørre, har god udluning, er uden korroderende luarter, er uden direkte sollys og er uden varmekilder.
• Undgå ild, vand og eksplosive omgivelser, när du bruger enheden.
• Installér enheden således, at lynnedslag kan undgås. Installér om nødvendigt en lynæder.
• Hold enheden væk fra magnesk interferens.

• Undgå at installere enheden på overader eller steder med vibraoner. Manglende overholdelse heraf kan medføre skade på enheden.

• For at undgå forbrænding må du IKKE berøre varmeaedningskomponenten.

• Udsæt IKKE enheden for stærk varme eller kulde eller meget fugge omgivelser. Se enhedens specikaoner angående temperatur- og fugghedskrav.
• Hvis enheden afgiver røg, lugt eller støj, skal du straks slukke for strømmen og trække strømkablet ud. Kontakt dereer servicecentret.
• Hvis enheden ikke fungerer korrekt, skal du kontakte bukken, hvor du købte enheden, eller det nærmeste servicecenter. Adskil IKKE, og modicér IKKE enheden på en ikke-godkendt måde. (Virksomheden påtager sig intet ansvar for problemer, der er forårsaget af en ikke-godkendt ændring eller vedligeholdelse).
• Gem al emballage eer udpakningen I senere brug. Du skal bruge den originale emballage I at returnere enheden I fabrikken, hvis der opstår fejl. Forsendelse uden den originale emballage kan medføre skade på enheden, og virksomheden påtager sig intet ansvar herfor.
• Sørg for at aktivere beskyelse af personoplysninger og datasikkerhed, da enheden kan blive udsat for netværkssikkerhedsproblemer, når den Islues interneet. Kontakt os, hvis der opstår risici for sikkerheden på netværket.
• Du skal være bevidst om, at du har ansvar for at kongurere alle adgangskoder og andre sikkerhedsindsllinger vedrørende enheden og at opbevare dit brugernavn og din adgangskode et sikkert sted.
• Aryd IKKE strømmen under formatering, overførsel og download. Ellers kan ler blive beskadiget.

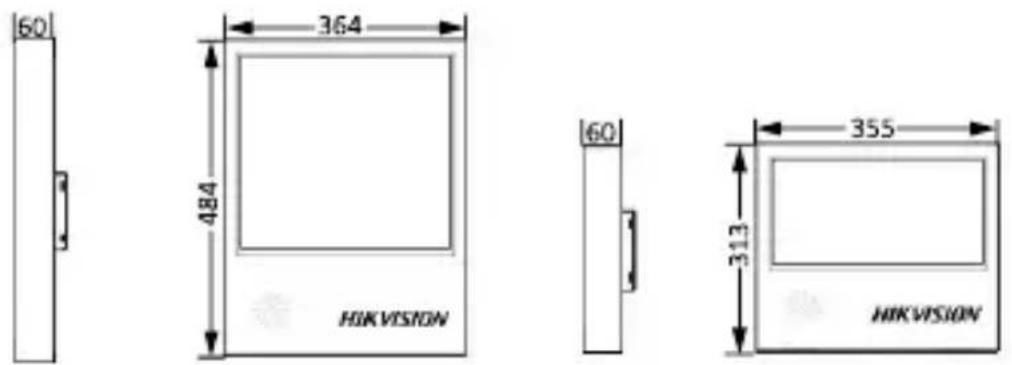

Mål

(enhed: mm)

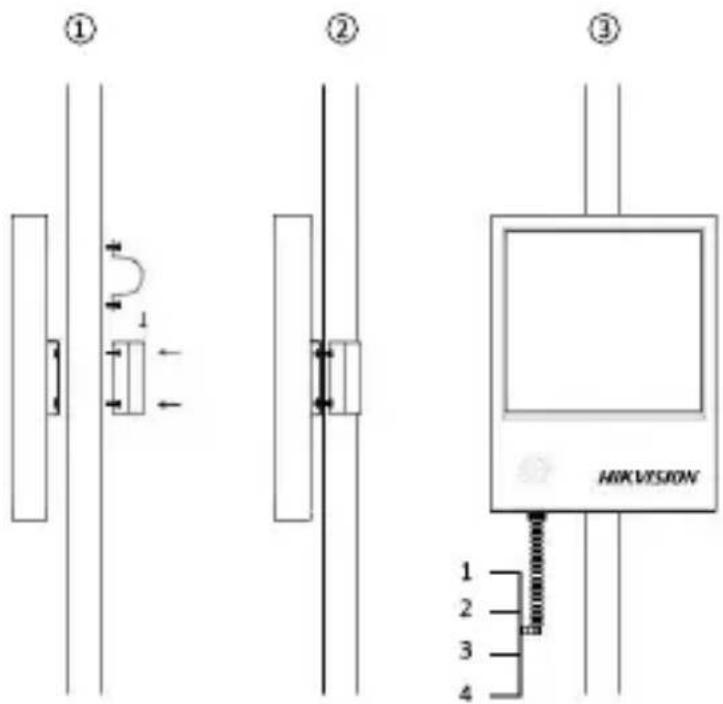

Installaon

Her bruger vi installaonen af én type enhed som eksempel.

1. Installér bøjlen på den lodree pæl.
2. Fastgør enheden I bøjlen med skruer.
3. Tilslut skkene på enheden (1: Strøm. 2: RS-485. 3: RJ-45. 4: Lyd).

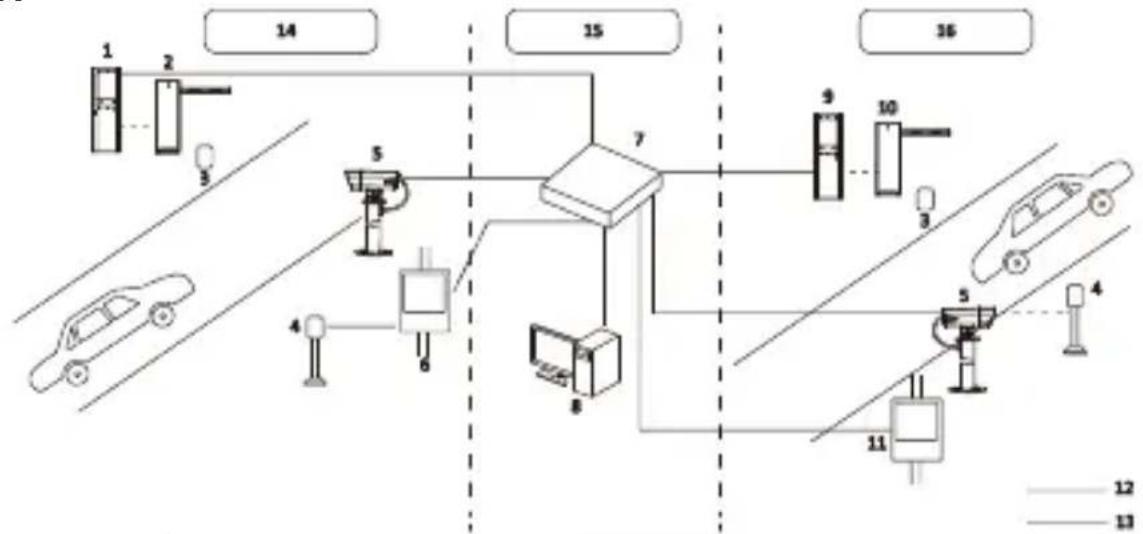

Typisk anvendelse

Nr.	Beskrivelse	Nr.	Beskrivelse
1	Indgangsstaon	9	Udgangsstaon
2	Indgangsbom	10	Udgangsbom
3	Sikkerhedsradar I bomlukning	11	LED-skærm I udgang
4	Radar I udløser af billedoptagelse	12	RS-485/kontrolkabel
5	ANPR-kamera	13	Ethernet-kabel
6	LED-skærm I indgang	14	Indgang
7	Dataswitch	15	Boks/center
8	Soware I administraon af indgang og udgang	16	Afslut
