DS-TVL121-3-6 - Display LED Hikvision - Manual de utilizare gratuit

Tip de produs	Afișor LED pentru control acces
Marcă	Hikvision
Model	DS-TVL121-3-6
Utilizare principală	Afișarea informațiilor la intrări/ieșiri de parcări sau zone cu acces reglementat
Interfețe	Alimentare, RS-485, RJ45 (Ethernet), Audio
Tip de montaj	Pe stâlp vertical cu ajutorul unui colier de fixare furnizat
Materialul carcasei	Metal și plastic rezistent la intemperii
Indice de protecție	IP65 (rezistent la praf și stropi de apă)
Temperatură de funcționare	-20 °C la 60 °C
Umiditate de funcționare	10 % până la 90 % (fără condensare)
Alimentare electrică	Adaptor de rețea furnizat de un producător calificat (tensiune conform specificațiilor locale)
Consum electric	Aproximativ 30 W (în funcție de luminozitate și conținutul afișat)
Afișaj	LED de înaltă luminozitate, culoare, text și grafice simple
Rezoluție afișaj	Nespecificată (adaptată pentru citire la distanță)
Conectivitate rețea	Ethernet RJ45 pentru integrare în sisteme de gestionare
Protocoale suportate	TCP/IP, protocoale Hikvision (compatibile cu centralele de gestionare)
Conținutul pachetului	Afișor, colier de fixare, șuruburi, manual de utilizare
Întreținere	Curățați cu o cârpă moale și uscată; evitați produsele chimice agresive
Siguranță	Respectați instrucțiunile electrice, împământare obligatorie, deconectare înainte de intervenție
Reparabilitate	Nu demontați; contactați un centru de service autorizat Hikvision
Garanție	Garanție legală; condiții conform vânzătorului

Întrebări frecvente - DS-TVL121-3-6 Hikvision

Cum să instalați afișorul LED DS-TVL121-3-6 ?

Fixați colierul de montare pe un stâlp vertical, apoi înșurubați afișorul pe colier. Conectați apoi cablurile de alimentare, RS-485, RJ45 și audio conform schemei din manual.

Ce alimentare să folosiți pentru acest afișor ?

Folosiți exclusiv un adaptor de rețea furnizat de un producător calificat, conform specificațiilor locale. Nu conectați afișorul la o sursă de alimentare deteriorată.

Cum să conectați afișorul la rețea ?

Conectați cablul Ethernet la portul RJ15 al afișorului și conectați-l la comutatorul de rețea. Configurați adresa IP prin software-ul de gestionare Hikvision.

Ce să faceți dacă afișajul este prea slab sau ilizibil ?

Verificați setarea de luminozitate în software-ul de gestionare. Asigurați-vă că afișorul nu este expus la o lumină directă intensă. Curățați suprafața cu o cârpă moale.

Cum să întrețineți afișorul LED ?

Curățați regulat fațada cu o cârpă moale și uscată. Evitați produsele chimice. Verificați conexiunile și starea cablului de alimentare.

Este afișorul compatibil cu sistemele de control acces existente ?

Da, este proiectat pentru a se integra cu centralele de gestionare Hikvision prin RS-485 sau Ethernet. Poate fi utilizat cu bariere, camere și un software de gestionare a intrărilor/ieșirilor.

Care este semnificația indicatoarelor sau a mesajelor de eroare ?

Consultați manualul pentru lista completă a codurilor. În caz de defecțiune, contactați suportul tehnic Hikvision.

Pot folosi afișorul în exterior ?

Da, afișorul este proiectat pentru utilizare în exterior cu un indice de protecție IP65. Evitați totuși expunerea prelungită la ploaie torențială sau umiditate excesivă.

Cum să resetați afișorul la setările din fabrică ?

Procedura de resetare este descrisă în manual. De obicei, se efectuează prin software-ul de gestionare sau prin menținerea unui buton de reset (dacă există).

Unde găsesc manualul de utilizare complet ?

Manualul este disponibil pentru descărcare gratuită pe site-ul Hikvision sau pe platforme precum notice-facile.com. Acesta conține 142 de pagini și acoperă instalarea, configurarea și întreținerea.

MANUAL DE UTILIZARE DS-TVL121-3-6 Hikvision

Acest manual este proprietatea Hangzhou Hikvision Digital Technology Co., Ltd. sau a lialelor sale (în connuare numite „Hikvision”) și nu poate reprodus, schimbat, tradus sau distribuit, parțial sau integral, prin orice mijloace, fără permisiunea prealabilă scrisă din partea Hikvision. Cu excepția cazului în care se specică alel în prezentul document, Hikvision nu oferă nicio reprezentare sau garan ie expresă sau implicită, în ceea ce privește Manualul sau alte informații conținute în acest document.

Despre acest manual

Manualul include instrucțiunile pentru ulizarea și gesonarea produsului. Fotograile, gracele și imaginile, precum și celelalte informații expuse în connuare sunt prezente exclusiv în scop descripv și explicav.

Informațiile din Manual pot modicate fără nocare, ca urmare a actualizărilor de rmware sau din alte move. Vă rugăm să găsiți cea mai recentă versiune a acestui manual pe site-ul web Hikvision (hps://www.hikvision.com/).

Vă rugăm să ulizați acest manual cu îndrumarea și asistența profesionișlor instruiți în asistența pentru acest produs.

Informațiile despre mărcile comerciale

- HIKVISION și alte mărci comerciale și sigle ale Hikvision reprezintă proprietatea Hikvision în diferite jurisdic ii. Alte mărci comerciale și sigle menționate mai jos reprezintă proprietatea respecvilor deținători.

- Alte mărci comerciale și logo-uri men ionate reprezintă proprietatea de inătorilor resepcvi.

Declinarea răspunderii legale

ÎN LIMITA LEGII APLICABILE, ACEST MANUAL și PRODUSUL DESCRIS, ÎMPREUNĂ CU HARDWARE-UL, SOFTWARE-UL și FIRMWARE-UL AFERENTE, SUNT OFERITE „AșA CUM SUNT” și „CU TOATE DEFEC IUNILE și ERORILE”. HIKVISION NU OFERA NICIO GARANTIE, NICI IN MOD EXPRES SI NICI IMPLICIT, IN CEEA CE PRIVESTE INCLUSIV, DAR FARA LIMITARE LA COMERCIABILITATEA, CALITATEA SATISFĂCĂTOARE, SAU UTILITATEA PENTRU UN ANUMIT SCOP. DVS. VEȚI UTILIZA ACEST PRODUS PE PROPRIUL DVS. RISC. ÎN NICIUN CAZ, HIKVISION NU VA FI RĂSPUNZĂTOARE FA ă DE DVS. PENTRU ORICE DAUNE INDIRECTE, INCIDENTALE, SPECIALE, DAUNE PENTRU PIERDEREA PROFITULUI, INTRERUPEREA AFACERII SAU PIERDEREA

DE DATE, DEFECTAREA SISTEMELOR SAU PIERDEREA DOCUMENTA IEI, PE BAZA ÎNCĂLCĂRII CONTRACTULUI, UNEI INFRAC IUNI (INCLUSIV NEGLIJEN Ă), RĂSPUNDEREA PENTRU PRODUSE SAU PRINTR-UN ALT MOD LEGAT DE UTILIZAREA PRODUSULUI, CHIAR DACĂ HIKVISION A FOST INFORMATĂ ÎN PREALABIL DESPRE POSIBILITATEA APARI IEI UNOR ASTFEL DE DAUNE SAU PIERDERI.

SUNTEȚI DE ACORD CĂ INTERNETUL, PRIN NATURA SA, PRESUPUNE RISCURI INERENTE CU PRIVIRE LA SECURITATE, IAR HIKVISION NU ÎȘI ASUMĂ NICIO RESPONSABILITATE PENTRU OPERARE NESATISFACATOARE, ABATERI PRIVIND CONFIDENTIALITATEA SAU ALTE DAUNE REZULTATE ÎN URMA UNUI ATAC CIBERNETIC, ATAC AL HACKERILOR, INFECTII CU VIRUȘI SAU ALTOR RISCURI PRIVIND SECURITATEA PE INTERNET; CU TOATE ACESTEA, HIKVISION VA OFERI SUPORT TEHNIC ÎN TIMP UTIL, DACĂ ESTE NECESAR. SUNTEȚI I DE ACORD SĂ UTILIZA I ACEST PRODUS ÎN CONFORMITATE CU TOATE LEGILE APLICABILE, DEVENIND RESPONSABIL PENTRU UTILIZAREA ÎN CONFORMITATECU LEGEA APLICABILĂ. SUNTE I, DE ASEMENEA, RESPONSABIL PENTRU UTILIZAREA ACESTUI PRODUS FĂRĂ A ÎNCĂLCA DREPTURILE TER ILOR, INCLUSIV, DAR FĂRĂ A SE LIMITA LA DREPTURILE PUBLICITĂ II, DREPTURILE DE PROPRIETATE INTELECTUALĂ SAU DREPTUL LA PROTEC IA DATELOR și ALTE DREPTURI PRIVATE. NU UTILIZA I ACEST PRODUS PENTRU UTILIZĂRI FINALE INTERZISE, INCLUSIV DEZVOLTAREA SAU PRODUC IA DE ARME DE DISTRUGERE ÎN MASĂ, DEZVOLTAREA SAU PRODUC IA DE ARME CHIMICE SAU BIOLOGICE, ACTIVITĂ I LEGATE DE ORICE EXPLOZIBIL NUCLEAR SAU CICLU DE COMBUSTIBIL NUCLEAR CARE AR PRODUCE LIPSĂ DE SIGURAN Ă SAU ÎN SPRIJINUL ABUZURILOR ASUPRA DREPTURILOR OMULUI.

ÎN EVENTUALITATEA UNUI CONFLICT ÎNTRE ACEST MANUAL și LEGISLA IA APLICABILĂ, VA AVEA PRIORITATE ULTIMA DINTRE ACESTEA.

Informații de reglementare

Informații FCC

Rețineți că orice schimbări sau modicări, care nu sunt aprobate în mod expres de catre partea responsabilă pentru conformitate, ar putea anula autoritatea ulizatorului de a folosi echipamentul.

Conformitatea FCC: Echipamentul a fost testat și s-a decis că respectă limitele stabilite pentru dispozivele digitale din Clasa A, în conformitate cu partea 15 a Regulamentului FCC. Aceste limite sunt concepute pentru a oferi

o protecție rezonabilă împotriva interferenței dăunătoare atunci când echipamentul este operat în medii comerciale. Acest echipament generează, ulizează și poate radia energie pe frecvență radio și, dacă nu este instalat și ulizat în conformitate cu manualul de instrucțiuni, poate cauza interferențe dăunătoare comunicațiilor radio. Operarea acestui echipament într-o zonă rezidențială poate cauza interferențe dăunătoare, caz în care ulizatorul va trebui să corecteze interferența pe propria sa cheltuială.

Conditii FCC

Acest dispoziv respectă partea 15 din Regulile FCC. Funcționarea este supusă următoarelor două condiții:

1. Acest dispoziv nu trebuie să cauzeze interferențe dăunătoare.
2. Acest dispoziv trebuie să accepte orice interferențe primite, inclusiv interferențele care pot provoca o funcționare nedorită.

Declarația de conformitate UE

Acest produs și - după caz - și accesoriiile furnizate sunt marcate „CE” și, prin urmare, respectă standardele europene armonizate aplicabile, enumerate în conformitate cu

Direcva EMC 2014/30/UE, Direcva LVD 2014/35/UE, Direcva 2011/65/UE - ROHS.

Directiva 2012/19/UE (DEEE): Produsele marcate cu acest simbol nu pot eliminate ca deșeu municipal nesortat în Uniunea Europeană. Pentru o reciclare adecvată, returna i acest produs furnizorului dvs. local la achizi ionarea unui nou echipament echivalent sau elimina i-l în punctele de colectare indicate. Pentru mai multe informații, consultați: www.recyclethis.info

Direcva 2006/66/CE (privind bateriile și accumulatorii): Acest produs con ine o baterie care nu poate eliminată ca deșeu municipal resortat în Uniunea Europeană. Consulta i documenta ia produsului pentru informa ii specice cu privire la baterie. Bateria este marcată cu acest simbol, care poate include litere pentru a indica substan ele cadmiu (Cd), plumb (Pb) sau mercur (Hg). Pentru o reciclare adecvată, returna i bateria furnizorului dvs. sau la un punct de colectare adecvat. Pentru mai multe informații, consultați: www.recyclethis.info

Conformitate cu Industry Canada ICES-003

Acest dispoziv îndeplinește cerințele privind standardele CAN ICES-3

(A)/NMB-3 (A).

Instrucțiuni privind siguranța

• Ulizarea produsului trebuie să respecte cu stricte e legile și reglementările locale. Vă rugăm să opriți dispozivul atunci când vă aa i în zona interzisă.
• Ulizarea produsului trebuie să respecte cu stricte e reglementările locale de sigurană electrică.
• Folosi i numai adaptorul de alimentare furnizat de un producător calicat. Consultați specicațiile produsului pentru cerin e detaliate cu privire la alimentarea electrică.
• Se recomandă furnizarea unui adaptor de alimentare independent, pentru ecare dispoziv, deoarece supraîncărcarea adaptorului poate provoca supraîncălzire sau pericol de incendiu.
• Asigurați-vă că alimentarea este întreruptă, înainte de a cabla, instala sau demonta dispozivul prin modalitatea autorizată în conformitate cu descrierea din manual.
• Pentru a evita electrocutarea, după cuplarea alimentării dispozivului NU angeți cu mâinile goale contactele și componentele expuse.
• NU uliza i dispozive de alimentare deteriorate (de exemplu, cablu, adaptor de alimentare etc.), pentru a evita electrocutarea, pericolul de incendiu și exploziile.
• NU deconecta i direct sursa de alimentare pentru a opri dispozivul. Vă rugăm să opriți dispozivul normal și apoi să deconectați cablul de alimentare, pentru a evita pierderea de date.
• NU bloca i echipamentul de alimentare, pentru ca ştecherul să poată întrodus sau scos cu uşurință.
• Dacă adaptorul este fără sarcină, vă rugăm să vă asigura i că alimentarea a fost deconectată.
• Asigurați-vă că dispozivul este așezat stabil pe sol.
• Pentru a evita acumularea căldurii, este necesară o venlare corespunzătoare a mediului de lucru.

• Depozitați dispozivul într-un loc uscat, bine venlat, fără coroziune metal-gaz, ferit de radia ii solare directe sau surse de căldură excessive.

• Evita i pericolul de foc, apa și mediile cu pericol de explozie, atunci când ulizați dispozivul.

• Instalați dispozivul în așa fel încât să poată fi evitate loviturile de trăsnet. Instala i un paratrăsnet, dacă este necesar.
• Tine i dispozivul departe de interferența magnecă.
• Evitați instalarea dispozivului pe suprafețe sau în locuri cu vibrații. Nerespectarea acestei instrucțiuni ar putea avea drept consecință deteriorarea dispozivului.
• NU angeți piesa responsabilă cu disiparea căldurii, pentru a evita arsurile.
• NU expuneți dispozivul la medii cu temperaturi extrem de înalte, joase sau medii cu umiditate. Pentru cerin ele referitoare la temperatură și umiditate, consulta i specica iile dispozivului.
• Dacă dispozivul emite fum, miros sau zgomot, decuplați imediat curentul electric, scoateți cablul de alimentare, și contactați centrul de service.
• Dacă dispozivul nu poate funcționa corect, contactați magazinul de unde l-ați cumpărat sau cel mai apropiat centru de service. NU demontați sau modicați dispozivul printr-o modalitate neautorizată (compania nu își asumă responsabilitatea pentru problemele cauzate de modificarea sau întreținerea neautorizată).
• După dezambalare, păstrați toate materialele de ambalare pentru ulizare ulterioară. În cazul producerii unei erori, trebuie să returnați dispozivul la fabrică în ambalajul original. Transportul fără ambalajul original ar putea avea drept consecință deteriorarea dispozivului și compania nu-și va asuma nicio responsabilitate.
• Vă rugăm să aplicați protecția informațiilor personale și securitatea datelor cu caracter personal, deoarece dispozivul s-ar putea confrunta cu eventuale probleme de securitate a rețelei, atunci când este conectat la internet. Contactați-ne dacă apar riscuri pentru securitatea rețelei.
• Vă rugăm să înțelegeți că dvs. vă revine responsabilitatea de a congura toate parolele și alte setări de securitate ale dispozivului și de a păstra numele de ulizator și parola.

- NU deconecta i sursa de alimentare în mpul formatării, încărcării și descărcării. În caz contrat, șierele pot deteriorate.

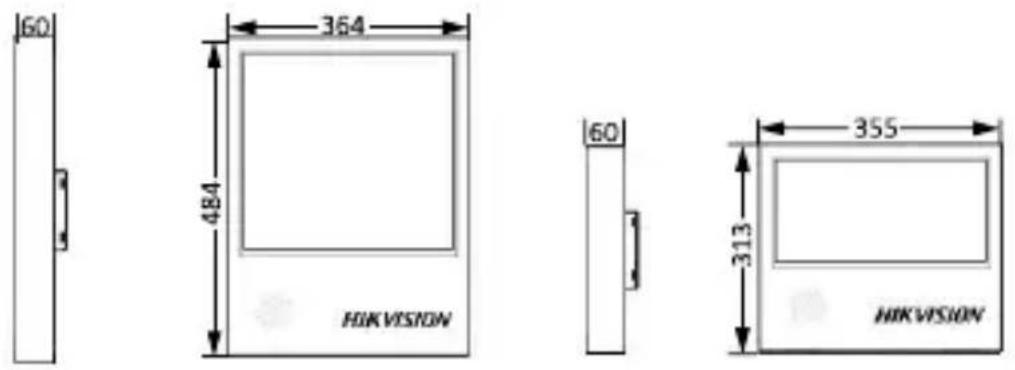

Dimensiuni

(Unitate: mm)

Instalarea

Aici luăm, de exemplu, instalarea unui p de dispoziv.

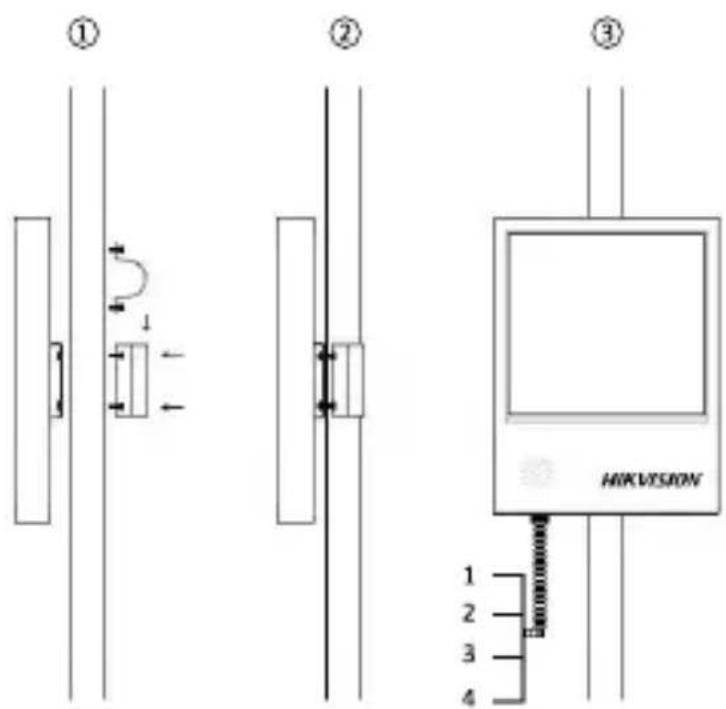

1. Instalați bucla pe polul vercal.
2. Fixați dispozivul cu buclă prin şuruburi.
3. Conectați interfețele dispozivului (1: Alimentare, 2: RS-485, 3: RJ45, 4: Audio).

Aplicație pică


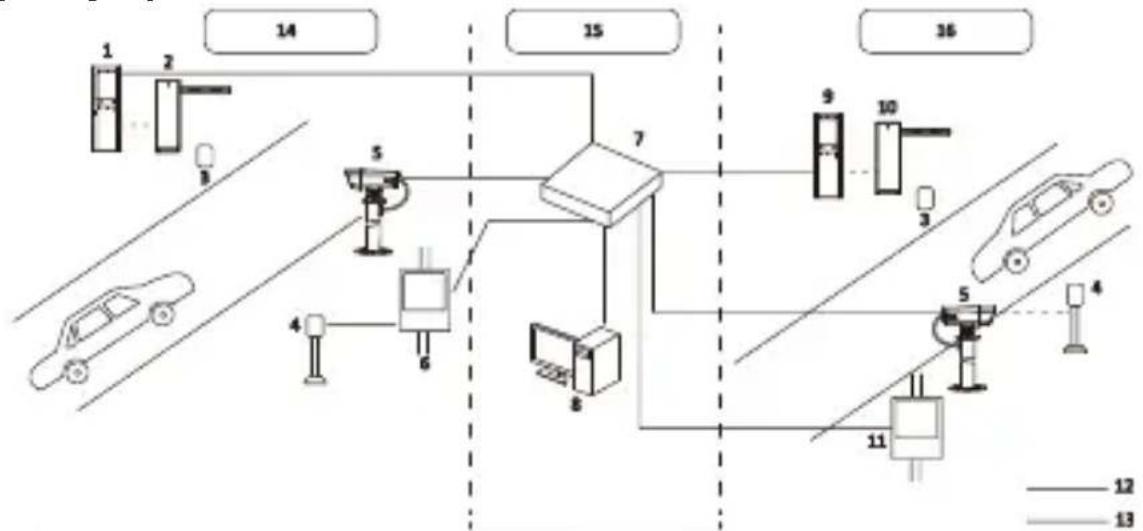

Nr.	Descriere	Nr.	Descriere
1	Stație de intrare	9	Stație de ieșire
2	Poarta barierei de intrare	10	Poarta barierei de ieșire
3	Radar an-cădere	11	Așaj cu LED-uri de ieșire
4	Radar de declanșare a capturării	12	Cablu de control/RS-485
5	Cameră ANPR	13	Cablu Ethernet
6	Așaj LED intrare	14	Intrare
7	Comutator	15	Cabină/Centru
8	Soware de gesonare a intrărilor și ieșirilor	16	leșire
