Tipo di prodotto	Display LED per controllo accessi
Marca	Hikvision
Modello	DS-TVL121-3-6
Utilizzo principale	Visualizzazione di informazioni agli ingressi/uscite di parcheggi o aree ad accesso regolamentato
Interfacce	Alimentazione, RS-485, RJ45 (Ethernet), Audio
Tipo di montaggio	Su palo verticale utilizzando un collarino di fissaggio fornito
Materiale dell'involucro	Metallo e plastica resistente alle intemperie
Grado di protezione	IP65 (resistente a polvere e getti d'acqua)
Temperatura di funzionamento	Da -20 °C a 60 °C
Umidità di funzionamento	Dal 10% al 90% (senza condensa)
Alimentazione elettrica	Adattatore di rete fornito da un produttore qualificato (tensione secondo le specifiche locali)
Consumo elettrico	Circa 30 W (in base alla luminosità e al contenuto visualizzato)
Display	LED ad alta luminosità, colore, testo e grafica semplice
Risoluzione del display	Non specificata (adatta per lettura a distanza)
Connettività di rete	Ethernet RJ45 per integrazione nei sistemi di gestione
Protocolli supportati	TCP/IP, protocolli Hikvision (compatibili con le centrali di gestione)
Contenuto della confezione	Display, collarino di fissaggio, viti, manuale d'uso
Manutenzione	Pulire con un panno morbido e asciutto; evitare prodotti chimici aggressivi
Sicurezza	Rispettare le istruzioni elettriche, messa a terra obbligatoria, scollegare prima dell'intervento
Riparabilità	Non smontare; contattare un centro di assistenza autorizzato Hikvision
Garanzia	Garanzia legale; condizioni secondo il rivenditore

Domande frequenti - DS-TVL121-3-6 Hikvision

Come installare il display LED DS-TVL121-3-6?

Fissare il collarino di montaggio su un palo verticale, quindi avvitare il display sul collarino. Collegare quindi i cavi di alimentazione, RS-485, RJ45 e audio secondo lo schema del manuale.

Quale alimentazione utilizzare per questo display?

Utilizzare esclusivamente un adattatore di rete fornito da un produttore qualificato, conforme alle specifiche locali. Non collegare il display a un'alimentazione danneggiata.

Come collegare il display alla rete?

Collegare il cavo Ethernet alla porta RJ45 del display e connetterlo al proprio switch di rete. Configurare l'indirizzo IP tramite il software di gestione Hikvision.

Cosa fare se il display è troppo debole o illeggibile?

Verificare la regolazione della luminosità nel software di gestione. Assicurarsi che il display non sia esposto a luce diretta intensa. Pulire la superficie con un panno morbido.

Come manutenere il display LED?

Pulire regolarmente il frontale con un panno morbido e asciutto. Evitare prodotti chimici. Verificare i collegamenti e lo stato del cavo di alimentazione.

Il display è compatibile con i sistemi di controllo accessi esistenti?

Sì, è progettato per integrarsi con le centrali di gestione Hikvision tramite RS-485 o Ethernet. Può essere utilizzato con barriere, telecamere e un software di gestione ingressi/uscite.

Qual è il significato dei LED indicatori o dei messaggi di errore?

Consultare il manuale per l'elenco completo dei codici. In caso di malfunzionamento, contattare il supporto tecnico Hikvision.

Posso utilizzare il display all'esterno?

Sì, il display è progettato per uso esterno con grado di protezione IP65. Evitare tuttavia l'esposizione prolungata a pioggia battente o umidità eccessiva.

Come ripristinare il display alle impostazioni di fabbrica?

La procedura di ripristino è descritta nel manuale. Generalmente si effettua tramite il software di gestione o tenendo premuto un pulsante di reset (se presente).

Dove trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito sul sito Hikvision o su piattaforme come notice-facile.com. Conta 142 pagine e copre installazione, configurazione e manutenzione.

MANUALE UTENTE DS-TVL121-3-6 Hikvision

Il presente Manuale è di proprietà di Hangzhou Hikvision Digital Technology Co., Ltd. o delle sue aliate (di seguito "Hikvision") e non può essere riprodoo, modificato, tradoo o distribuito, parzialmente o totalmente, con qualsiasi mezzo, senza previa autorizzazione scria di Hikvision. Salvo quanto diversamente specificato nel presente documento, Hikvision non fornisce alcuna garanzia, assicurazione o dichiarazione, esplicita o implicita, riguardo al Manuale, o ad alcuna informazione contenuta nel presente documento.

Informazioni sul presente Manuale

Il presente Manuale conene le istruzioni per l'uso e la gesone del prodoo. Le illustrazioni, i graci e tue le altre informazioni di seguito riportate hanno solo scopi illustravi ed esplicavi. Le informazioni contenute nel Manuale sono soggee a modiche senza preavviso in seguito ad aggiornamenti del firmware o per altri movi. Scaricare la versione più recente del presente Manuale dal sito web di Hikvision (hps://www.hikvision.com/).

Ulizzare il presente Manuale con la supervisione e l'assistenza di personale qualicato nel supporto del prodoo.

Titolarità dei marchi

• HIKVISION e gli altri marchi registra e loghi di Hikvision sono di proprietà di Hikvision nelle varie giurisdizioni. Gli altri marchi registra e loghi menziona di seguito appartengono ai rispevi tolari.
• Gli altri marchi registra e loghi menziona appartengono ai rispevi tolari.

Esclusione di responsabilità

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCRITTO, CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSÌ COME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI". HIKVISION NON RILASCIA ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA COME, SOLO A TITOLO DI ESEMPIO, GARANZIE DI COMMERCIABILITÀ, QUALITÀ SODDISFACENTE O IDONEITÀ PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL PRODOTTO A PROPRIO RISCHIO. HIKVISION DECLINA QUALSIASI RESPONSABILITÀ VERSO L'UTENTE IN RELAZIONE A DANNI SPECIALI, CONSEQUENZIALI E

INCIDENTALI, COMPRESI, TRA GLI ALTRI, I DANNI DERIVANTI DA MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITÀ O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMPIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA), RESPONSABILITÀ PER DANNI AI PRODOTTI O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA HIKVISION SIA STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI O PERDITE. L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECHI E CHE HIKVISION DECLINA QUALSIASI RESPONSABILITÀ IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKVISION FORNIRÀ TEMPESTIVO SUPPORTO TECNICO, SE NECESSARIO. L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITÀ A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE È RESPONSABILE DEL FATTO CHE L'UTILIZZO DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBLICITÀ, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. L'UTENTE NON UTILIZZERÀ IL PRODOTTO IN MODI PROIBITI, COME, TRA GLI ALTRI, LA PRODUZIONE DI ARMI DI DISTRUZIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITÀ SVOLTA IN CONTESTI CORRELATI A ESPLOSIVI NUCLEARI O COMBUSTIBILI NUCLEARI NON SICURI O ATTIVITÀ CHE CAUSINO VIOLAZIONI DEI DIRITTI UMANI. IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.

Informazioni sulle norme

Informazioni sulle norme FCC

Nota: eventuali modiche o alterazioni non espressamente approvate dal responsabile della conformità potrebbero annullare l'autorità dell'utente ad ulizzare l'apparecchiatura.

Conformità alle norme FCC: La presente apparecchiatura è stata sooposta a test e dichiarata conforme ai limi stabili per i disposivi digitali di Classe A, in conformità con la Parte 15 delle Norme FCC. Tali limitazioni sono

desnate a fornire una protezione ragionevole contro le interferenze quando l'apparecchio è ulizzato in ambiente commerciale. Questa apparecchiatura genera, ulizza e può irradiare energia a radiofrequenza e, se non installata e ulizzata secondo il manuale di istruzioni, può provocare interferenze dannose per le radiocomunicazioni. È possibile che l'uso di questo apparecchio in un'area residenziale causi interferenze; in tal caso l'utente dovrà eliminarne gli ee a proprie spese.

Condizioni delle norme FCC

Questo dispositivo è conforme alla parte 15 delle norme FCC. L'ulizzo è soggeo alle due condizioni seguen:

1. Il dispositivo non deve causare interferenze dannose.
2. Il dispositivo deve acceare qualsiasi interferenza ricevuta, comprese quelle che potrebbero compromeerne il funzionamento.

Dichiarazione di conformità UE

Questo prodoo e gli eventuali accessori in dotazione sono contrassegna con il marchio "CE" e sono quindi conformi alle norme europee armonizzate vigen di cui alla Direva

EMC 2014/30/UE, alla Direva LVD 2014/35/UE, alla Direva RoHS 2011/65/UE.

2012/19/UE (Direva RAEE): i prodo contrassegna con il presente simbolo non possono essere smal come riu domesci indierenzia nell'Unione europea. Per lo smalmento correo, restuire il prodoo al rivenditore in

occasione dell'acquisto di un nuovo dispositivo o smalrlo nei pun di raccolta autorizza. Per ulteriori informazioni, visitare:

www.recyclethis.info

2006/66/CE (Direva baerie): questo prodoo conene una baeria e non è possibile smalrlo con i riu domesci indierenzia nell'Unione europea. Fare riferimento alla documentazione del prodoo per le informazioni speciche sulla baeria. La baeria è

contrassegnata con il presente simbolo, che potrebbe includere le sigle di cadmio (Cd), piombo (Pb) o mercurio (Hg). Per lo smalmento correo, restuire la baeria al rivenditore locale o smalrla nei pun di raccolta autorizza. Per ulteriori informazioni, visitare: www.recyclethis.info

Conformità alla normava ICES-003 di Industry Canada

Questo dispositivo è conforme alle norme CAN ICES-3 (A)/NMB-3(A).

Istruzioni per la sicurezza

• Ulizzare questo prodoo rispeando rigorosamente le leggi e i regolamen locali. Non usare il dispositivo nelle aree in cui non è consento.
• Il prodoo deve essere utilizzato rispeando rigorosamente le norme locali in materia di sicurezza elerica.
• Ulizzare un alimentatore fornito da un produore qualicato. Fare riferimento alle speciche del prodoo per i requisi di alimentazione deaglia.
• Si consiglia di ulizzare un alimentatore indipendente per ciascun dispositivo, perché che il sovraccarico dell'alimentatore può provocare surriscaldamento o rischio di incendio.
• Vericare che l'alimentazione sia stata scollegata prima di cablare, installare o smontare il dispositivo e aenersi al metodo descrio nel manuale.
• Per evitare il rischio di scariche eleriche, NON toccare direamente i conta e i componen espos, quando il dispositivo è collegato all'alimentazione.
• NON ulizzare dispositivi di alimentazione danneggia (ad esempio, cavo, alimentatore, ecc.) per evitare scariche eleriche e rischi di incendio o esplosione.
• NON spegnere il dispositivo staccando direamente la spina dalla presa. Spegnere il dispositivo normalmente e solo successivamente scollegare il cavo di alimentazione, in modo da evitare la perdita di da.
• NON bloccare l'alimentatore per collegare e scollegare l'alimentazione comodamente.
• Quando non si ulizza l'alimentatore, controllare che sia scollegato dalla rete elerica.
• Vericare che il dispositivo sia stabilmente ssato al terreno.
• Per evitare l'accumulo di calore è necessaria una buona venlazione in modo da garanre un ambiente operavo adeguato.

• Conservare il dispositivo in ambiente asciuo, ben venlato, privo di gas corrosivo, lontano dalla luce solare direa e dalle fon di riscaldamento.

• Durante l'ulizzo, evitare di fare entrare il prodoo in contao con fuoco, acqua e ambien esplosivi.

• Installare il dispositivo in modo che sia al riparo dai fulmini. Se necessario, installare un parafulmine.
• Tenere il dispositivo lontano dalle interferenze magneche.
• Non installare il dispositivo su superci o in ambien sogge a vibrazioni. In caso contrario, il dispositivo potrebbe danneggiarsi.
• NON toccare il dissipatore di calore per evitare usoni.
• NON esporre il dispositivo ad ambien estremamente caldi, freddi o umidi. Per i parametri di temperatura e umidità, consultare le indicazioni speciche sul dispositivo.
• Se il dispositivo emee fumo, odori o rumori, spegnerlo immediatamente e scollegare il cavo di alimentazione, quindi rivolgersi a un centro di assistenza.
• Se il dispositivo non funziona correamente, contaare il punto vendita in cui è stato acquistato o il centro assistenza più vicino. NON smontare o modificare il dispositivo in alcun modo (l'azienda declina ogni responsabilità per problemi causa da modiche o da una manutenzione non autorizzate).
• Conservare tuo il materiale di imballaggio per riulizzarlo in futuro. In caso di guasto, il dispositivo dovrà essere inviato al produore nell'imballaggio originale. Il trasporto senza l'imballaggio originale può causare danni al dispositivo; in tal caso il produore declina ogni responsabilità.
• Adoare le misure opportune a proteggere i da personali e garanre la propria sicurezza poiché il dispositivo potrebbe essere esposto a rischi relavi alla sicurezza, quando è connesso a Internet. Vi inviamo a contaarci qualora si presenno rischi relavi alla sicurezza della rete.
• L'utente ha la responsabilità di congrare tue le password e le altre impostazioni di sicurezza relave al dispositivo e di conservare nome utente e password in modo sicuro.
• NON interrompere la corrente durante le fasi di formaazione, caricamento e download. Facendolo, i le potrebbero danneggiarsi.

Dimensioni

(Unità: mm)

Installazione

Qui si descrive l'installazione di un po di dispositivo, come esempio.

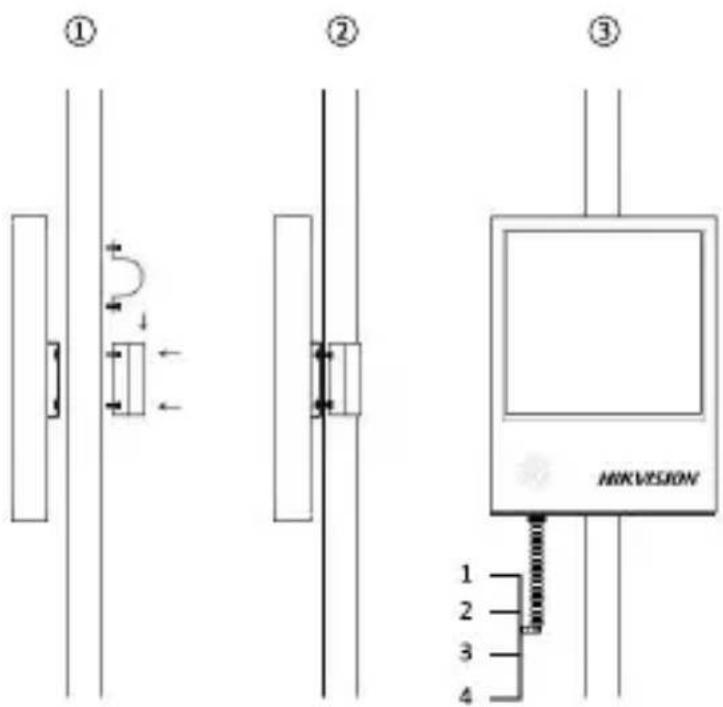

1. Installare la fascea sul palo vercale.
2. Fissare il dispositivo con la fascea, ulizzando le vi.
3. Collegare le interfacce del dispositivo (1: Alimentazione, 2: S, 3 RS-485: RJ45, 4: Audio).

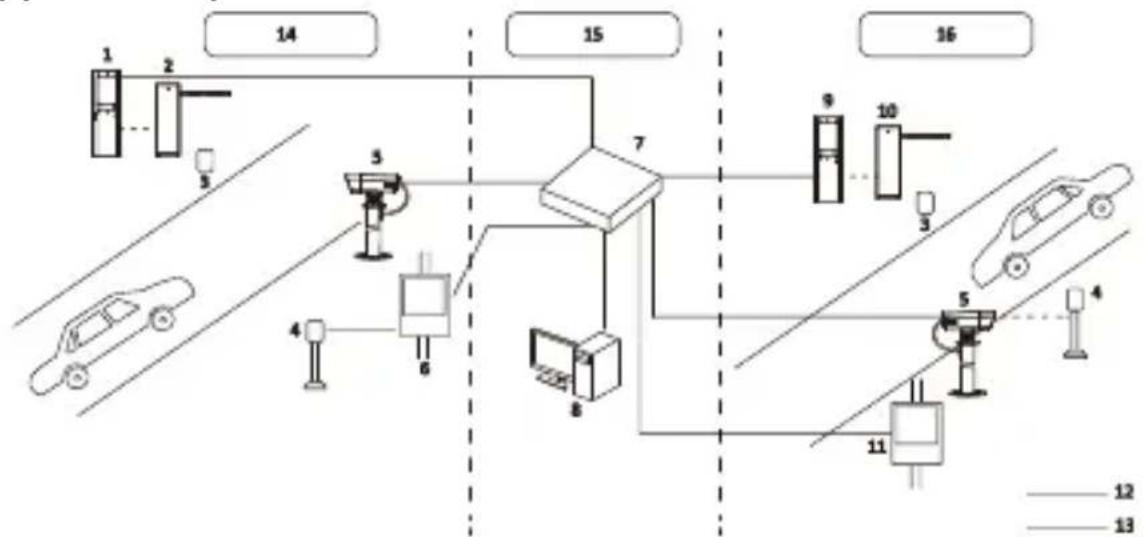

Applicazioni piche

N.	Descrizione	N.	Descrizione
1	Stazione di ingresso	9	Stazione di uscita
2	Barriera in ingresso	10	Barriera in uscita
3	Radar an-caduta	11	Display a LED per le uscite
4	Radar acquisizione-avazione	12	Cavo di controllo/RS-485
5	Telecamera ANPR	13	Cavo Ethernet
6	Display a LED per gli ingressi	14	Ingresso
7	Switch	15	Centralina
8	Soware di gesone degli ingressi e delle uscite	16	Uscita
