DS-TVL121-3-6 - LED-display Hikvision - Gratis gebruiksaanwijzing en handleiding

Producttype	LED-display voor toegangscontrole
Merk	Hikvision
Model	DS-TVL121-3-6
Hoofdgebruik	Weergave van informatie bij in-/uitgangen van parkeerterreinen of gereguleerde toegangszones
Interfaces	Voeding, RS-485, RJ45 (Ethernet), Audio
Montagetype	Op een verticale paal met behulp van een meegeleverde bevestigingskraal
Behuizingsmateriaal	Metaal en weerbestendig kunststof
Beschermingsgraad	IP65 (stof- en waterbestendig)
Bedrijfstemperatuur	-20 °C tot 60 °C
Bedrijfsvochtigheid	10% tot 90% (niet-condenserend)
Voeding	Netadapter geleverd door een gekwalificeerde fabrikant (spanning volgens lokale specificaties)
Stroomverbruik	Ongeveer 30 W (afhankelijk van helderheid en getoonde inhoud)
Weergave	LED met hoge helderheid, kleur, tekst en eenvoudige graphics
Weergaveresolutie	Niet gespecificeerd (geschikt voor afstand lezen)
Netwerkconnectiviteit	Ethernet RJ45 voor integratie met beheersystemen
Ondersteunde protocollen	TCP/IP, Hikvision protocollen (compatibel met beheercentrales)
Inhoud van de verpakking	Display, bevestigingskraal, schroeven, gebruikershandleiding
Onderhoud	Reinigen met een zachte, droge doek; vermijd agressieve chemicaliën
Veiligheid	Volg de elektrische instructies, aarding verplicht, uitschakelen voor ingreep
Repareerbaarheid	Niet demonteren; neem contact op met een erkend Hikvision servicecentrum
Garantie	Wettelijke garantie; voorwaarden volgens de verkoper

Veelgestelde vragen - DS-TVL121-3-6 Hikvision

Hoe installeer ik het LED-display DS-TVL121-3-6?

Bevestig de montagekraal op een verticale paal, schroef het display vervolgens op de kraal. Sluit daarna de voeding, RS-485, RJ45 en audiokabels aan volgens het schema in de handleiding.

Welke voeding gebruiken voor dit display?

Gebruik uitsluitend een netadapter geleverd door een gekwalificeerde fabrikant, conform de lokale specificaties. Sluit het display niet aan op een beschadigde voeding.

Hoe verbind ik het display met het netwerk?

Sluit de Ethernetkabel aan op de RJ45-poort van het display en verbind deze met uw netwerkswitch. Configureer het IP-adres via de Hikvision-beheersoftware.

Wat te doen als het display te zwak of onleesbaar is?

Controleer de helderheidsinstelling in de beheersoftware. Zorg ervoor dat het display niet wordt blootgesteld aan fel direct licht. Maak het oppervlak schoon met een zachte doek.

Hoe onderhoud ik het LED-display?

Maak de voorzijde regelmatig schoon met een zachte, droge doek. Vermijd chemicaliën. Controleer de aansluitingen en de staat van de voedingskabel.

Is het display compatibel met bestaande toegangscontrolesystemen?

Ja, het is ontworpen om te integreren met Hikvision beheercentrales via RS-485 of Ethernet. Het kan worden gebruikt met slagbomen, camera's en beheersoftware voor in-/uitgangen.

Wat betekenen de indicatielampjes of foutmeldingen?

Raadpleeg de handleiding voor de volledige lijst met codes. Neem bij storing contact op met Hikvision technische ondersteuning.

Kan ik het display buitenshuis gebruiken?

Ja, het display is ontworpen voor buitengebruik met IP65-bescherming. Vermijd echter langdurige blootstelling aan hevige regen of overmatige vochtigheid.

Hoe reset ik het display naar fabrieksinstellingen?

De resetprocedure wordt beschreven in de handleiding. Meestal gebeurt dit via de beheersoftware of door een resetknop ingedrukt te houden (indien aanwezig).

Waar vind ik de volledige gebruikershandleiding?

De handleiding is gratis te downloaden op de website van Hikvision of op platforms zoals notice-facile.com. Het bevat 142 pagina's en behandelt installatie, configuratie en onderhoud.

GEBRUIKSAANWIJZING DS-TVL121-3-6 Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Alle rechten voorbehouden.

Deze handleiding is eigendom van Hangzhou Hikvision Digital Technology Co., Ltd. of haar verbonden ondernemingen (hierna "Hikvision" genoemd) en mag op geen enkele manier worden gereproduceerd, gewijzigd, vertaald of verspreid, gedeeltelijk of volledig, zonder de voorafgaande schrielijke toestemming van Hikvision. Tenzij hierin uitdrukkelijk anders vermeld gee Hikvision geen waarborgen, garanes of representaes, expliciet of impliciet, met betrekking tot de handleiding of hierin opgenomen informae.

Over deze handleiding

De handleiding bevat instruces voor het gebruik en beheer van het product. Foto's, graeken, aeeldingen en alle andere informae hierna worden verstrekt voor beschrijving en uitleg. De informae in de handleiding is onderhevig aan verandering, zonder voorafgaande kennisgeving, als gevolg van rmware-updates of andere redenen. U kunt de nieuwste versie van deze handleiding vinden op de Hikvision-website (hps://www.hikvision.com/).

Gebruik deze handleiding onder begeleiding en ondersteuning van professionals die zijn opgeleid voor het ondersteunen van het product.

Erkenning handelsmerken

• HIKVISION en andere handelsmerken en logo's van Hikvision zijn eigendom van Hikvision in de verschillende jurisdices. Andere hierna genoemde handelsmerken en logo's zijn eigendom van hun respecevelijke eigenaars.
• Andere handelsmerken en logo's zijn het eigendom van hun respeceve eigenaren.

Juridische disclaimer

VOOR ZOVER MAXIMAAL TOEGESTAAN OP GROND VAN HET TOEPASSELIJK RECHT, WORDEN DEZE HANDLEIDING EN HET OMSCHREVEN PRODUCT, INCLUSIEF HARDWARE, SOFTWARE EN FIRMWARE, GELEVERD 'ZOALS ZE ZIJN', INCLUSIEF 'FOUTEN EN GEBREKEN'. HIKVISION GEEFT GEEN GARANTIES, EXPLICIET NOCH IMPLICIET, INCLUSIEF ZONDER BEPERKING OMTRENT VERKOOPBAARHEIED, TEVREDENHEID OMTRENT KWALITEIT OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. HET GEBRUIK VAN HET PRODUCT DOOR U IS OP EIGEN RISICO. IN GEEN GEVAL IS HIKVISION

VERANTWOORDELIJK VOOR SPECIALE, BIJKOMENDE, INCIDENTELE OF INDIRECTE SCHADE, WAARONDER, ONDER ANDERE, SCHADE VAN VERLIES AAN ZAKELIJKE WINST, ZAKELIJKE ONDERBREKING OF VERLIES VAN GEGEVENS, CORRUPTIE OF SYSTEMEN, OF VERLIES VAN DOCUMENTATIE, ONGEACHT OF DIT VOORTVLOEIT UIT CONTRACTBREUK, BENADELING (INCLUSIEF NALATIGHEID), PRODUCTAANSPRAAKELIJKHEID OF ANDERS, MET BETREKKING TOT HET PRODUCT, ZELFS ALS HIKVISION OP DE HOOGTE IS GEBRACHT VAN ZULKE SCHADE OF VERLIES.

U ERKENT DAT DE AARD VAN INTERNET INHERENTE VEILIGHEIDSRISICO'S MET ZICH MEE BRENGT, EN HIKVISION GEEN ENKELE VERANTWOORDELIJKHEID NEEMT VOOR ABNORMALE WERKING, PRIVACYLEKKEN OF ANDERE SCHADE DIE VOORTVLOEIT UIT CYBERAANVAL, HACKERAANVAL, VIRUSINFECTIE, OF ANDERE INTERNETVEILIGHEIDSRISICO'S; HIKVISION BIEDT INDIEN NODIG ECHTER TIJDELIJK TECHNISCHE ONDERSTEUNING.

U GAAT AKKOORD MET HET GEBRUIK VAN DIT PRODUCT IN OVEREENSTEMMING MET ALLE TOEPASBARE WETTEN EN UITSLUITEND U BENT VERANTWOORDELIJK VOOR DE GARANTIE DAT UW GEBRUIK OVEREENSTEMT MET DE TOEPASBARE WET. U BENT VOORAL VERANTWOORDELIJK DAT HET GEBRUIK VAN DIT PRODUCT GEEN INBREUK MAAKT OP DE RECHTEN VAN DERDEN, INCLUSIEF EN ZONDER BEPERKING DE RECHTEN VAN PUBLICITEIT, INTELLECTUEEL EIGENDOM, OF GEGEVENSBESCHERMING EN ANDERE PRIVACYRECHTEN. U MAG DIT PRODUCT NIET GEBRUIKEN VOOR ENIGE ONWETTIG EINDGEBRUIK, MET INBEGRIP VAN DE ONTWIKKELING OF DE PRODUCTIE VAN MASSAVERNIETIGINGSWAPENS, DE ONTWIKKELING OF DE PRODUCTIE VAN CHEMISCHE OF BIOLOGISCHE WAPENS, ALLE ACTIVITEITEN IN HET KADER VAN EVENTUELE NUCLEAIRE EXPLOSIEVEN OF ONVEILIGE NUCLEAIRE BRANDSTOFCYCLUS, OF TER ONDERSTEUNING VAN MENSENRECHTENSCHENDINGEN.

IN HET GEVAL VAN ENIGE CONFLICTEN TUSSEN DEZE HANDLEIDING EN DE TOEPASSELIJKE WETGEVING, PREVALEERT DE LAATSTE.

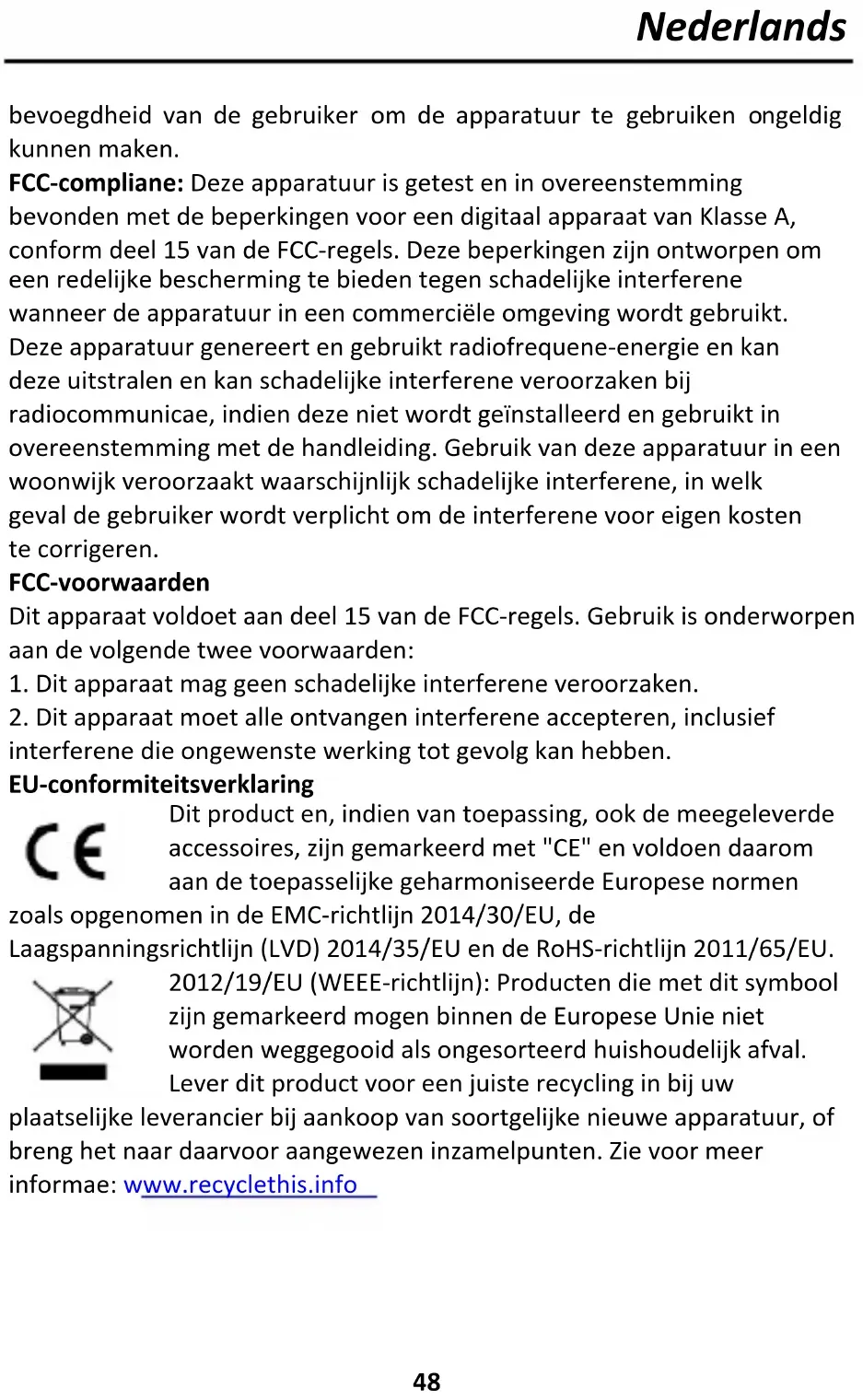

Informae met betrekking tot regelgeving

FCC-informae

Let erop dat wijzigingen of modicaes die niet uitdrukkelijk zijn goedgekeurd door de parj die verantwoordelijk is voor de naleving, de

bevoegdheid van de gebruiker om de apparatuur te gebruiken ongeldig kunnen maken.

FCC-compliane: Deze apparatuur is getest en in overeenstemming bevonden met de beperkingen voor een digitaal apparaat van Klasse A, conform deel 15 van de FCC-regels. Deze beperkingen zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferene wanneer de apparatuur in een commerciële omgeving wordt gebruikt. Deze apparatuur genereert en gebruikt radiofrequene-energie en kan deze uitstralen en kan schadelijke interferene veroorzaken bij radiocommunicae, indien deze niet wordt geïnstalleerd en gebruikt in overeenstemming met de handleiding. Gebruik van deze apparatuur in een woonwijk veroorzaakt waarschijnlijk schadelijke interferene, in welk geval de gebruiker wordt verplicht om de interferene voor eigen kosten te corrigeren.

FCC-voorwaarden

Dit apparaat voldoet aan deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferene veroorzaken.
2. Dit apparaat moet alle ontvangen interferene accepteren, inclusief interferene die ongewenste werking tot gevolg kan hebben.

EU-conformiteitsverklaring

Dit product en, indien van toepassing, ook de meegeleverde accessoires, zijn gemarkeerd met "CE" en voldoen daarom aan de toepasselijke geharmoniseerde Europese normen zoals opgenomen in de EMC-richtlijn 2014/30/EU, de Laagspanningsrichtlijn (LVD) 2014/35/EU en de RoHS-richtlijn 2011/65/EU.

2012/19/EU (WEEE-richtlijn): Producten die met dit symbool zijn gemarkeerd mogen binnen de Europese Unie niet worden weggegooid als ongesorteerd huishoudelijk afval. Lever dit product voor een juiste recycling in bij uw

plaatselijke leverancier bij aankoop van soortgelijke nieuwe apparatuur, of breng het naar daarvoor aangewezen inzamelpunten. Zie voor meer informae: www.recyclethis.info

2006/66/EG (baerijrichtlijn): Dit product bevat een baerij die binnen de Europese Unie niet mag worden weggegooid als ongesorteerd huishoudelijk afval. Zie de productdocumentae voor specieke informae over de baerij. De baerij is gemarkeerd met dit symbool, dat leers kan bevaen die cadmium (Cd), lood (Pb) of kwik (Hg) aanduiden. Lever de baerij voor een juiste recycling in bij uw leverancier of bij een daarvoor aangewezen inzamelpunt. Zie voor meer informae:

www.recyclethis.info

Naleving van Industry Canada ICES-003

Dit apparaat voldoet aan de CAN ICES-3 (A)/NMB-3(A)-normen.

Veiligheidsinstruces

• Het gebruik van het product moet in strikte overeenstemming met de plaatselijke ween en voorschrien plaatsvinden. Schakel het apparaat uit op verboden gebied.
• Gebruik van het product moet in strikte overeenstemming met de plaatselijke elektrische veiligheidsvoorschrien plaatsvinden.
• Gebruik de door een gekwaliceerde fabrikant geleverde netstroomadapter. Raadpleeg de productspecicaes voor nauwkeurig omschreven vereisten omtrent de voeding.
• Het wordt aanbevolen om voor elk apparaat een onaankelijke netstroomadapter te leveren, aangezien overbelasng van de adapter oververhing of brandgevaar kan veroorzaken.
• Controleer eerst of de voeding is losgekoppeld voordat u het apparaat volgens de beschrijving in de handleiding op geoorloofde wijze van bedrading voorziet, installeert of demonteert.
• Raak, om elektrische schokken te voorkomen, NOOIT rechtstreeks blootliggende contacten en componenten aan zodra het toestel onder spanning staat.

• GEBRUIK GEEN beschadigde voorzieningen t.b.v. de voeding (bijv. kabels, netstroomadapter, enz.) om elektrische schokken, brand en explosiegevaar te voorkomen.

• Onderbreek de voeding NIET rechtstreeks om het apparaat uit te schakelen. Schakel het apparaat op normale wijze uit en trek daarna pas de stekker uit het stopcontact om gegevensverlies te voorkomen.

• Blokkeer de uitrusng t.b.v. de voeding NIET om gemakkelijk aan te sluiten en los te koppelen.
• Zorg ervoor dat de voeding is uitgeschakeld als de adapter niet actief wordt gebruikt.
• Controleer of de apparaat goed geaard is.
• Om warmteophoping te voorkomen is goede venlae vereist voor een juiste bedrijfsomgeving.
• Sla het apparaat op een droge, goed gevenleerde, bijtend-gas-vrije omgeving op, zonder direct zonlicht, en zonder verwarmingsbronnen in de omgeving.
• Vermijd vuur, water en explosieve omgeving wanneer u het apparaat gebruikt.
• Installeer het apparaat zodanig dat blikseminslagen kunnen worden vermeden. Installeer zonodig een bliksemaeider.
• Houd het toestel uit de buurt van magnesche velden.
• Vermijd installae van het apparaat op trillende oppervlakken of plaatsen. Als u zich hier niet aan houdt, dan kan dit schade aan het apparaat veroorzaken.
• Raak de warmteafvoercomponent NIET aan om brandwonden te voorkomen.
• Stel het apparaat NIET bloot aan extreem hete, koude of vochge omgevingen. Zie voor temperatuur- en luchtvochgheidsvereisten de apparaatspecicaes.
• Als er rook, geur of geluid uit het apparaat komt, schakel het dan onmiddellijk uit, haal de stekker van het netsnoer uit het stopcontact en neem contact op met het servicecentrum.
• Neem, als het apparaat niet naar behoren werkt, contact op met de winkel waar u het hebt aangescha of ga naar het dichtstbijzijnde servicecentrum. Demonteer of wijzig het apparaat NIET op ongeoorloofde wijze (Het bedrijf accepteert geen verantwoordelijkheid

voor problemen die zijn veroorzaakt door ongeoorloofde wijziging of onderhoud).

• Bewaar na uitpakken alle verpakkingsmaterialen voor toekomsg gebruik. In het geval van een defect moet u het apparaat in de originele verpakking terugsturen naar de fabriek. Transport zonder de originele verpakking kan tot schade aan het apparaat en extra kosten leiden.
• Zorg voor bescherming van persoonlijke gegevens en gegevensbeveiliging aangezien het apparaat mogelijk te maken kan krijgen met netwerkbeveiligingsproblemen wanneer het met internet wordt verbonden. Neem contact met ons op indien zich netwerkbeveiligingsrisico's voordoen.
• Wij vragen uw begrip voor het feit dat u verantwoordelijkheid bent voor het congureren van alle wachtwoorden en andere beveiligingsinstellingen betreende het apparaat, en bewaar uw gebruikersnaam en wachtwoord.
• Koppel NIET los van de voeding jdens het formaeren, uploaden en downloaden. Anders kunnen bestanden beschadigd worden.

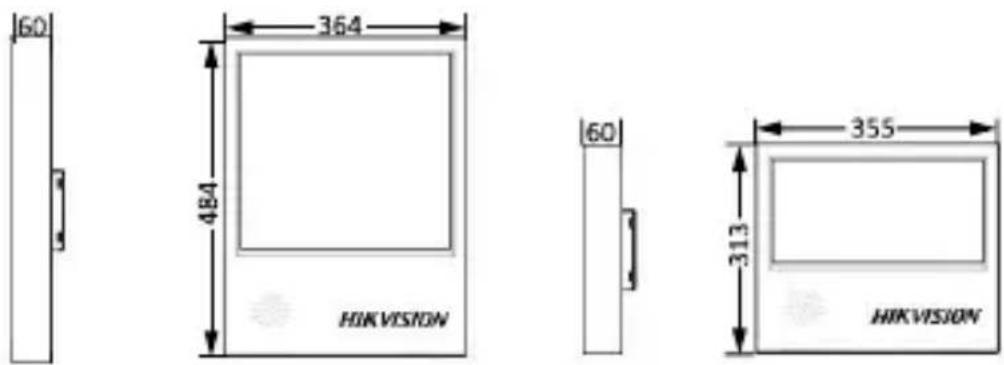

Afmengen

(Eenheid: mm)

Installae

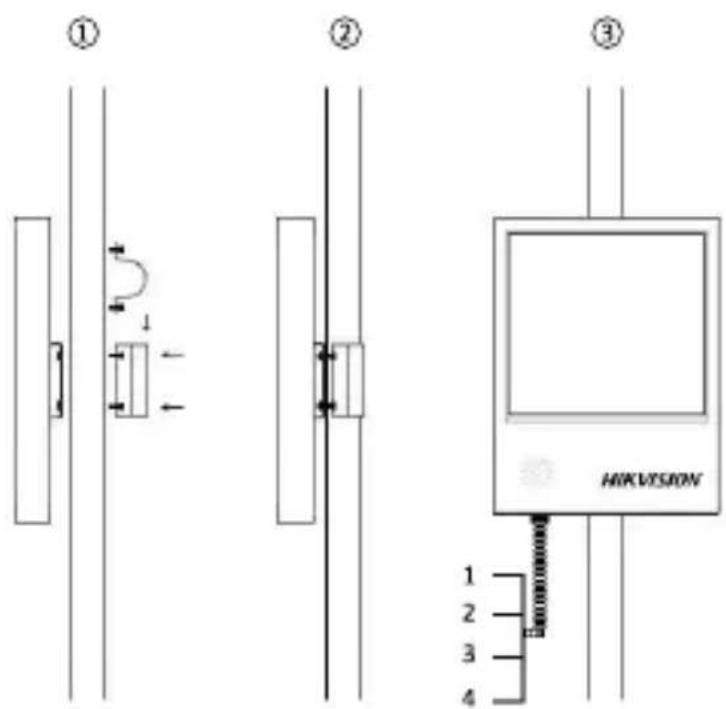

Hier nemen we de installae van één type apparaat als voorbeeld.

1. Installeer de ring om de vercale paal.
2. Bevesg het apparaat met schroeven aan de ring.
3. Sluit de interfaces van het apparaat aan (1: voeding, 2: RS-485, 3: RJ45, 4: audio).

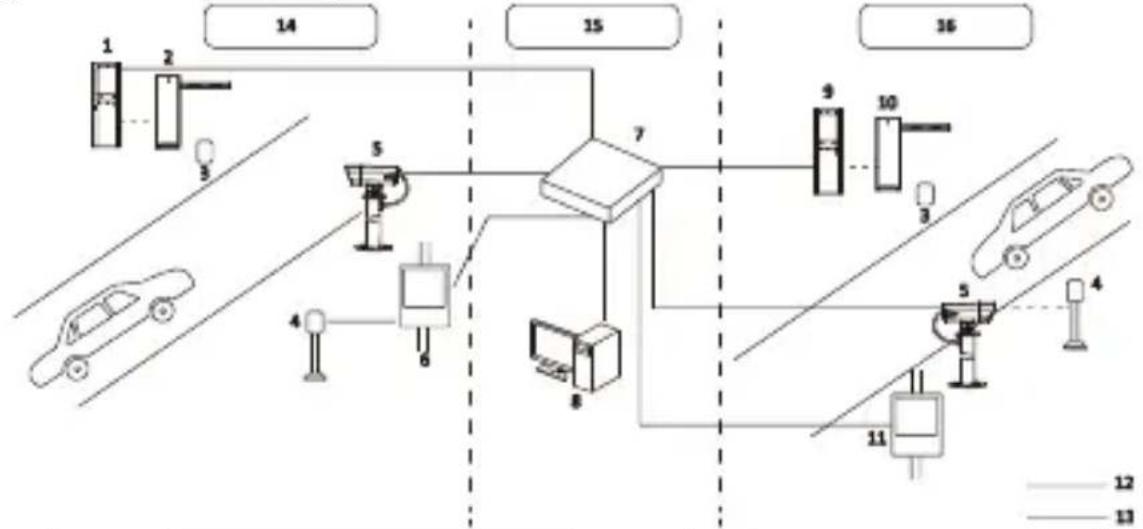

Typische toepassing

Nr.	Omschrijving	Nr.	Omschrijving
1	Ingangsstaon	9	Uitgangsstaon
2	Ingangsslagboom	10	Uitgangsslagboom
3	An-valradar	11	Ledscherm voor uitgang
4	Opname-acveringsradar	12	RS-485/bedieningskabel
5	ANPR-camera	13	Ethernetkabel
6	Ledscherm voor ingang	14	Ingang
7	Schakelaar	15	Cabine/centrale
8	Beheersoware voor ingang en uitgang	16	Afsluiten
