Тип продукту	Професійний мийник високого тиску
Бренд	Kärcher
Модель	HD 13184 S S Plus (HD 13/18 S Plus)
Макс. робочий тиск	180 бар (18 МПа)
Макс. витрата	1300 л/год (21,67 л/хв)
Споживана потужність	9,2 кВт
Електроживлення	230 В / 50 Гц / 3~ (трифазне)
Ступінь захисту	IPX5
Вага (без приладдя)	приблизно 84 кг
Розміри (Д × Ш × В)	560 × 500 × 1090 мм
Об'єм бака для миючого засобу	6 літрів
Макс. температура води на вході	60 °C
Рівень звукового тиску LpA	72 дБ(А)
Рівень звукової потужності LWA	87 дБ(А)
Тип моторної оливи	SAE 90
Кількість оливи	1,2 літра
Основні функції	Миття високим тиском, низьким тиском з миючим засобом, регулювання тиску/витрати
Пристрої безпеки	Перепускний клапан, реле тиску, запобіжна защіпка на пістолеті
Поточне обслуговування	Перевірка рівня оливи, очищення тонкого фільтра, заміна оливи кожні 500 год
Гарантія	Згідно з умовами країни розповсюдження

Часті запитання - HD 13184 S S Plus Kärcher

Як запустити апарат?

Переконайтеся, що подача води відкрита, а кабель живлення підключено. Встановіть головний вимикач у положення «I». Загориться зелений індикатор. Зніміть запобіжник пістолета, відсунувши фіксатор назад, потім відкрийте пістолет, щоб запустити струмінь.

Як регулювати робочий тиск?

Тиск і витрата регулюються поворотом регулятора тиску та кількості, розташованого на штанзі. Повертайте за годинниковою стрілкою (+) для збільшення, проти годинникової стрілки (-) для зменшення.

Чи можна використовувати миючі засоби, відмінні від Kärcher?

Рекомендується використовувати лише миючі засоби, схвалені Kärcher, щоб уникнути пошкодження апарату та об'єкта очищення. Дотримуйтеся інструкцій щодо дозування та безпеки, наданих з миючим засобом.

Що робити, якщо апарат не набирає тиск?

Перевірте, чи насадка знаходиться в положенні високого тиску. Очистіть або замініть насадку та тонкий фільтр. Видаліть повітря з апарату. Переконайтеся, що витрата води на вході достатня (мін. 1400 л/год). Якщо проблема не зникає, зверніться до сервісного центру.

Як злити моторну оливу?

Вимкніть апарат і від'єднайте вилку. Зніміть кожух. Відкрутіть зливний гвинт спереду корпусу двигуна. Зберіть відпрацьовану оливу в піддон. Закрутіть пробку, залийте 1,2 літра оливи SAE 90, потім поставте кожух на місце. Утилізуйте відпрацьовану оливу в пункті збору.

Як очистити тонкий фільтр?

Скиньте тиск і від'єднайте апарат від мережі. Зніміть кожух, відкрутіть кришку фільтра та вийміть фільтр. Промийте його чистою водою або стисненим повітрям, потім зберіть у зворотному порядку. Виконуйте цю операцію щотижня.

Що робити при витоку води з-під апарату?

До 3 крапель на хвилину є нормою. Якщо витік більший, зверніться до сервісного центру. Також перевірте герметичність шланга високого тиску та з'єднань.

Як зберігати апарат взимку?

Злийте бак для миючого засобу та видаліть залишки води. Прокачайте антифриз на основі гліколю через апарат, запустивши насос максимум на 1 хвилину. Зберігайте апарат у місці, захищеному від морозу.

Який час готовності апарату?

Апарат перебуває в режимі очікування 30 хвилин після закриття пістолета. Після цього часу зелений індикатор блимає, і апарат зупиняється. Для скидання встановіть вимикач у положення «0», зачекайте кілька секунд, потім знову переведіть у «I».

Як замінити насадку високого тиску на низького?

Вимкніть апарат і натисніть на пістолет, щоб скинути тиск. Зафіксуйте запобіжну защіпку вперед. Замініть насадку високого тиску на насадку низького (розмір 250), що додається. Потім відрегулюйте дозувальний клапан миючого засобу на потрібну концентрацію.

ПОСІБНИК КОРИСТУВАЧА HD 13184 S S Plus Kärcher

В приборах без барабана шланга:

В приборах с барабаном шланга:

4 Маркуч за високо налягане EASY!Lock

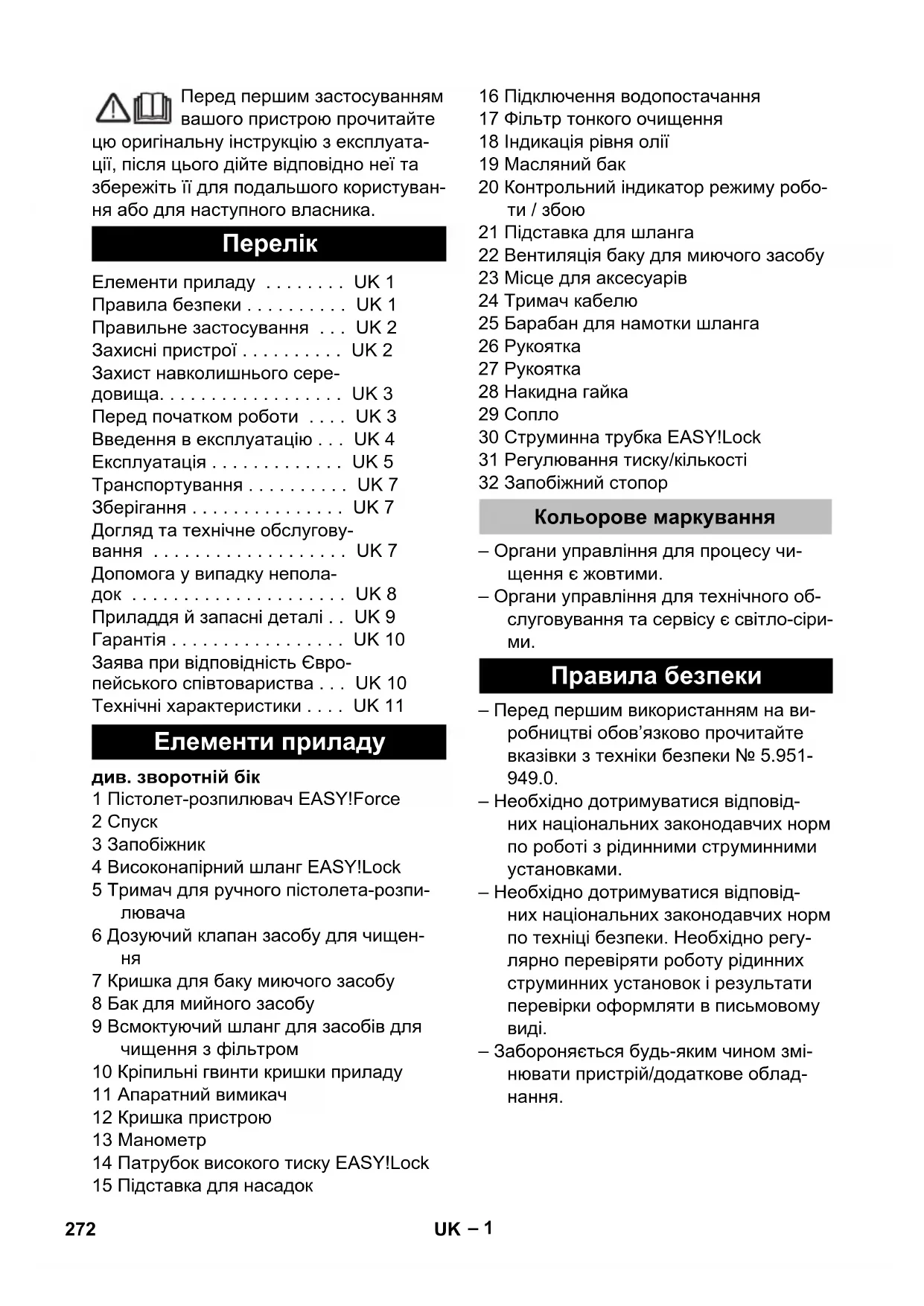

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік

Елементи приладу ..... UK 1

Правила безпеки ..... UK 1

Правильне застосування ... UK 2

Захисні пристрої ..... UK 2

Захист навколишнього сере-

довища. . . . . . . . . . . . . . . . . . . UK 3

Перед початком роботи .... UK 3

Введення в експлуатацію ... UK 4

Експлуатація ..... UK 5

Транспортування ..... UK 7

Зберігання ..... UK 7

Догляд та технічне обслугову-

вання UK 7

Допомога у випадку непола-

док UK 8

Приладдя й запасні деталі .. UK 9

Гарантія ..... UK 10

Заява при відповідність Євро-

пейського співтовариства ... UK 10

Технічні характеристики .... UK 11

Елементи приладу

див. зворотній бік

1 Пістолет-розпилювач EASY!Force
2 Спуск
3 Запобіжник
4 Високонапірний шланг EASY!Lock
5 Тримач для ручного пістолета-розпи- лювача
6 Дозуючий клапан засобу для чищення
7 Кришка для баку миючого засобу
8 Бак для мийного засобу
9 Всмоктуючий шланг для засобів для чищення з фільтром
10 Кріпильні гвинти кришки приладу
11 Апаратний вимикач
12 Кришка пристрою
13 Манометр
14 Патрубок високого тиску EASY!Lock
15 Підставка для насадок

16 Підключення водопостачання
17 Фільтр тонкого очищення
18 Індикація рівня олії
19 Масляний бак
20 Контрольний індикатор режиму роботи / збою
21 Підставка для шланга
22 Вентиляція баку для миючого засобу
23 Місце для аксесуарів
24 Тримач кабелю
25 Барабан для намотки шланга
26 Рукоятка
27 Рукоятка
28 Накидна гайка
29 Сопло
30 Струминна трубка EASY!Lock
31 Регулювання тиску/кількості
32 Запобіжний стопор

Кольорове маркування

– Органи управління для процесу чи- щення є жовтими.
– Органи управління для технічного об- слуговування та сервісу є світло-сіри- ми.

Правила безпеки

– Перед першим використанням на виробництві обов'язково прочитайте вказівки з техніки безпеки № 5.951-949.0.
– Необхідно дотримуватися відповід- них національних законодавчих норм по роботі з рідинними струминними установками.
– Необхідно дотримуватися відповід- них національних законодавчих норм по техніці безпеки. Необхідно регу- лярно перевіряти роботу рідинних струминних установок і результати перевірки оформляти в письмовому виді.
– Забороняється будь-яким чином змі- нювати пристрій/додаткове облад- нання.

Рівень небезпеки

⚠️НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Символи на пристрої

Струмінь під високим тиском може становити небезпеку при неправальному викори-

станні. Не можна направляти струмінь на людей, тварин, увімкнуте електрообладнання або на сам прилад.

Відповідно до діючих директив заборняється експлуатація пристрою без системного розділювача у системі водопо-

стачання питної води. Слід використовувати відповідний системний розділювач фірми KÄRCHER або альтернативний системний розділювач, згідно EN 12729 типу ВА.

Вода, що пройшла через системний розділювач, вважається непридатною для пиття.

⚠ ОБЕРЕЖНО

Системний розділювач завжди повинен знаходитися в системі водопостачання, не дозволяється підключати його безпосередньо до пристрою.

Правильне застосування

Використовувати тільки цей високона- пірний миючий апарат

– для очищення струменем низького тиску з використанням мийного засобу (напри-

клад, чищення устаткування, автомо- білів, будинків, інструментів),

– для очищення струменем високого тиску без використання мийного засобу (наприклад, чищення фасадів, терас, садового устаткування).

Для стійких забруднень ми рекомендуємо як фрезу для видалення бруду додаткове обладнання.

Вимоги до якості води:

УВАГА

Як середовище високого тиску можна використовувати тільки чисту воду.

Забруднення приводять до передчасного зношення пристрою або виникнення в ньому осаду.

Якщо використовується вода, що використовується повторно, то не можна виходити за такі граничні значення.

Значення pH 6,5...9,5
електрична провідність * Провідність свіжої води + 1200 мкСим/ см
речовини, що осідають **	< 0,5 mg/l
речовини, що фільтру- ються ***	< 50 mg/l
вуглеводні < 20 mg/l
хлорид < 300 mg/l
Сульфат < 240 mg/l
Кальцій < 200 mg/l
Загальна твердість < 28 °dH
залізо	< 0,5 mg/l
марганець	< 0,05 mg/l
мідь	< 2 mg/l
Активний хлор	< 0,3 mg/l
без неприємних запахів
* В цілому максимум 2000 мкСим/см** Об'єм проби 1 л, час осідання 30 хв.*** абразивних матеріалів немає

Захисні пристрої

Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням.

Пропускний клапан з пневматичним вимикачем

При зменшенні кількості води з регулю- ванням тиску/кількості відпривається про- пускний клапан та частина води повер- тається до випускної поверхні насосу. Якщо спусковий важіль ручного пістоле- та-розпилювача відпускається, маноме- тричний вимикач відключає насос, пода- ча струменя води під високим тиском припиняється. При натисканні на спуско- вий важіль насос знову вмикається. Пропускний клапан та пневматичний ви- микач вмикаються та пломбуються заво- дом-виробником. Вмикання проводиться лише службою технічної підтримки.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Електричні та електронні прилади най- частіше містять складові частини, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здо- ров'я людини та навколишнього середо- вища. Однак ці частини необхідні для на- лежної експлуатації приладу. Прилади, позначені цим символом, забороняється утилізувати разом з побутовим сміттям. Інструкції із застосування компонен- тів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

Перед початком роботи

Розпаковування

– При розпакуванні перевірити вміст упаковки.
– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця.

Контролюйте рівень олії

→ Зчитати дані покажчика рівня масла при непрацюючому приладі. Рівень масла повинен бути вище обох покажчиків.

Активувати вентиляцію резервуара для масла

→ Вигвинтити кріпильні гвинти кришки приладу, зняти кришку.
→ Відрізати кінчик кришки резервуару для масла.
→ Закріпити кришку приладу.

Встановлення ручного пістолета- розпилювача, струминної трубки та насадки

Примітка: система EASY!Lock завдяки швидкорознімному різьбовому з'єднанню дозволяє з'єднати компоненти швидко й надійно за один оберт.

→ Встановити сопло високого тиску на струминну трубку.
→ Встановити й вручну затягнути на- кидну гайку (EASY!Lock).
→ З'єднати струминну трубку з пістоле- том-розпилювачем та затягнути вручну (EASY!Lock).

Встановіть запасні частини

У приладах без барабана шланга:

→ З'єднати високонапірний шланг з пістолетом-розпилювачем і патрубком високого тиску пристрою та за-тягнути вручну (EASY!Lock).
→ Вставити тримач кабелю у бічний отвір на ручці.

У приладах з барабаном шланга:

→ Вставити і зафіксувати рукоятку у валу барабана для шланга.
→ Перед намотуванням розкладіть шланг високого тиску у витягнутому виді.
Намотати шланг високого тиску на барабан для шланга шляхом обертання рукоятки рівномірними рухами. Вибрати напрямок обертання таким чином, щоб шланг високого тиску не перегнувся.
→ З'єднати високонапірний шланг з пістолетом-розпилювачем та затягнути вручну (EASY!Lock).

Введення в експлуатацію

△ПОПЕРЕДЖЕННЯ

Небезпека травмування! Пристрій, додаткове обладнання, лінії підведення та з'єднувальні елементи повинні бути у бездоганному стані. Якщо стан є несправним, то пристрій використовувати не можна.

Електричні з'єднання

△НЕБЕЗПЕКА

Небезпека поранення електричним струмом.

– Прилад обов' язково повинен бути підключений до електричної мережі за допомогою штекера. Забороняється нероз'ємне з'єднання з джерелом живлення. Штекер призначений для відключення від мережі.
– Пристрій слід вмикати лише до дже- рела змінного струму.
- Мінімальний запобіжник розетки (див. Технічні дані).

– Забороняється перевищувати максимально допустимий повний опір в точці під'єднання до мережі (див. Технічні дані). В тому випадку, якщо вам не відома величина повного опору мережі в точці електричного підключення, зверніться в енергозабезпечуючу організацію.
– Використовувати подовжувач достатнього діаметра (див. розділ "Технічні дані") і повністю розмотати його з котушки.

Потужність див. на Зводській табличці/ в Технічних даних.

→ Розмотати мережевий кабель та по- класти його на підлогу.
→ Вставте мережний штекер у штепсельну розетку приладу.

Подача води

Підведення до водопроводу

△ПОПЕРЕДЖЕННЯ

Дотримуватись інструкцій підприємства водопостачання.

Відповідно до діючих директив забороняється експлуатація пристрою без системного розділювача у системі водопо-

стачання питної води. Слід використовувати відповідний системний розділювач фірми KÄRCHER або альтернативний системний розділювач, згідно EN 12729 типу ВА.

Вода, що пройшла через системний розділювач, вважається непридатною для пиття.

Потужність див. в Технічних даних.

→ Приєднати шланг подачі води (мінімальна довжина 7,5 м, мінімальний діаметр 1") до місця підключення водопостачання пристрою (наприклад, до крана).

Вказівка:

Шланг подачі води не входить до комплекту постачання.

→ Відкрити подачу води.

Залити воду з відкритої ємності.

→ Усмоктувальний шланг з фільтром (№ для замовлення 4.440-238.0) при- гвинтити до місця підключення водо- постачання.
→ Видалити повітря з приладу: Відгвинтити форсунку.

Дати приладу попрацювати, доки вода не почне текти без пухирців повітря.

→ Вимкніть пристрій та знов приєднайте розпилювач.

Експлуатація

⚠НЕБЕЗПЕКА

Небезпека травмування! Ніколи не використовувати пристрій без встановленої струминної трубки. Перевірити надійність фіксації струминної трубки перед кожним застосуванням. Слід міцно затягти гвинтове з'єднання струминної трубки.

Небезпека вибуху!

Не розпиляти горючі рідини.

При використанні пристрою в небезпечному місці (наприклад, бензоколонка) необхідно притримуватись спеціальних порад по техніці безпеки.

Небезпека травмування! Під час роботи тримати пістолет-розпилювач та струминну трубку двома руками.

Небезпека травмування! Під час використання спускний та запобіжний важелі не повинні бути заблокованими.

Небезпека травмування! У разі пошкодження запобіжного важеля звернутися до сервісної служби.

Небезпека травмування через

струмінь води під тиском. Перед проведенням будь-яких робіт на пристрої пересунути запобіжний фіксатор на ручному пістолеті-розпилювачі уперед.

⚠ОБЕРЕЖНО

Чистити двигуни у місцях з відповідним маслоуловлювачем (захист навколишнього середовища).

Відкриття/закриття пістолета- розпилювача

→ Відкрити пістолет-розпилювач: натиснути запобіжний та спускний важелі.
→ Закрити пістолет-розпилювач: відпустити запобіжний та спускний важелі.

Робота під високим тиском

Вказівка:

Прилад оснащено манометричним ви- микачем. Двигун запускається тільки при відкритому пістолеті-розпилювачу.

→ Завжди повністю розмотуйте шланг високого тиску з барабана.
→ Встановіть вимикач приладу у положення "І". Контрольна лампочка світиться зеленим.
→ Розблокувати пістолет-розпилювач, перемістивши запобіжний фіксатор назад.
→ Відкрити ручний пістолет-розпилювач.

⚠️НЕБЕЗПЕКА

Під час регулювання тиску/кількості слід звернути увагу на те, щоб гвинтове з'єднання струминної трубки не ослабнуло.

→ Встановити робочий тиск і об'єм подачі води обертанням (безступінчато) регулятора тиску/подачі пістолета-розпилювача (+/-).

Вказівка:

При найменшому об'ємі подачі тепло- вивідник двигуна забезпечує нагрівання води приблизно до 15 °C.

Експлуатація з засобом для чищення

△ПОПЕРЕДЖЕННЯ

Невідповідні засоби для чищення можуть пошкодити пристрій і об'єкти, що підлягають чищенню. Використовувати тільки ті мийні засоби, які допущені до використання компанією

Karcher. Дотримуйтесь вказівок й рекомендацій щодо дозування миючих засобів. З мийними засобами поводитись економно, щоб не зашкодити довкіллю,

Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Засоби для чищення Karcher гаран'tують безперебійну роботу. Будь ласка, про-консультуйтеся з нами або відішліть запит на отримання нашого каталогу або інформаційних матеріалів щодо засобів для чищення.

→ Наповніть бак для миючого засобу.

⚠️НЕБЕЗПЕКА

Небезпека травмування! Перед замі- ною сопел слід відключити пристрій та утримувати пістолет-розпилювач уві- мкнутим, поки в пристрої не буде від- сутній тиск.

→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.
→ Замінити високонапірну насадку на низьконапірну насадку, що додається (розмір 250).
→ Дозуючий клапан миючого засобу встановити на необхідну концентрацію.

Концентрація засобу для чищення [%] (при максимальній подачі)

Встановлення до-зуючого клапану	1	3	5	7
Концентрація ми-ючого засобу [%](при максималь-ному об'ємі пере-качування)	0,5 2,	5 5,0	7,0

Рекомендовані методи очищення

→ Розпилити невелику кількість засобу для чищення на суху поверхню та за- лишити діяти (не висихати).
→ Розчинений бруд змити струменем під тиском.
→ Після експлуатації занурити фільтр у чисту воду. Дозуючий клапан встановити на найвищу концентрацію мийного засобу. Запустити прилад і через одну хвилину прополоскати.

Переривання роботи

→ Закрити ручний пістолет-розпилювач. Пристрій вимикається.
→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.

Після переривання:

→ Розблокувати пістолет-розпилювач, перемістивши запобіжний фіксатор назад.
→ Відкрити ручний пістолет-розпилювач. Пристрій вмикається знову.

Режим часу готовності

Прилад починає роботу після відкриття пістолета-розпилювача. Горить зелений контрольний індикатор.

Прилад припиняє роботу, якщо пістолет- розпилювач залишається закритим про- тягом 30 хвилин. Горить зелений контр- ольний індикатор.

Знову встановіть режим часу готовності

→ Встановіть вимикач пристрою на "0".
→ Трохи зачекайте.
→ Встановіть вимикач приладу у положення "І".

Прилад може бути налаштований служ- бою обслуговування на тривалий режим роботи.

Вимкнути пристрій

→ Закрийте подачу води.
→ Відкрити ручний пістолет-розпилювач.
→ Увімкнути насос за допомогою вимикача пристрою та дати йому попрацювати 5-10 секунд.
→ Закрити ручний пістолет-розпилювач.
→ Встановити вимикач на „0/OFF“.
→ Витягуйте штепсельну вилку з розетки тільки сухими руками.
→ Від'єднайте водопостачання.
→ Запустіть ручний розпилювач, доки пристрій не залишиться без напору.
→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.

⚠️НЕБЕЗПЕКА

Небезпека опіку гарячою водою. Залишки води можуть нагріватися у вимкне-ному приладі. Нагріта вода може розбризкуватись при від'єднанні шланга від подачі води, що може призвести до опіків. Від'єднувати шланг лише після охолодження пристрою.

Зберігати пристрій

→ Вставити ручний пістолет-розпилю- вач у тримач.
→ Шланг високого тиску змотати й пові- сити на підставку для шланга. або
Намотати шланг високого тиску на барабан. Вставити ручку рукоятки, щоб за- блокувати барабан для шланга.
→ Обмотати сполучний кабель навколо тримача кабелю.

Захист від морозів

УВАГА

Мороз зашкодить апарату, якщо з нього повністю не спущено воду.

Прилад слід зберігати в захищеному від морозу приміщенні.

Якщо зберігання в місці, захищеному від морозу, неможливе:

→ Звільніть бак для миючого засобу (див."Догляд та технічне обслуговування/В разі необхідності").
→ Злийте воду.
→ Прогоніть стандартний засіб захисту від морозів через пристрій.

Вказівка:

Використати стандартні антифризи для автомобілів на гликолевій основі. Дотримуйтеся інструкцій з використання антифризу.

→ Залиште прилад увімкненим на про- тязі не більше 1 хвилини, доки насос і трубопроводи не спорожняться.

Транспортування

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

УВАГА

Під час транспортування забезпечити захист спускового важеля від пошкодження.

→ При транспортуванні на велику відстань нести прилад за ручку.
→ Перед горизонтальним транспортуванням звільнити бак для миючого засобу.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Зберігання

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Догляд та технічне обслуговування

⚠️НЕБЕЗПЕКА

Небезпека травмування від випадково запущеного апарату і електрошоку. Перед проведенням будь-яких робіт з обслуговування пристрій слід вимкнути та витягнути штепсельну вилку з розетки.

Вказівка:

Старе мастило потрібно утилізувати тільки в передбачених для цього приймальних пунктах. Будь ласка, здавайте відпрацьоване масло саме там. Забруднення довкілля старим мастилом карається.

Обстеження безпечності/договір технічного обслуговування

Ви завжди можете домовитися з вашим торговельним представником про регулярне проведення технічного огляду або укласти договір техобслуговування.

Звертайтеся до нас за консультацією!

Перед кожним застосуванням

→ Перевірити сполучний кабель на предмет ушкоджень (небезпека враження струмом), пошкоджений кабель слід негайно замінити в уповноваженій сервісній службі/електриком.
→ Перевірти на пошкодження рукав ви- сокого тиску (опасність розриву). Пошкодженний рукав високого тиску потребно негайно замінити.
→ Перевірте пристрій (насос) на герметичність. З краплі води за хв. є допустимими та можуть виходити на зовнішню поверхню пристрою. При більшій негерметичності викликайте службу технічної підтримки.

Кожного тижня

→ Перевірка рівня мастила При молокообразній консистенції мастила (вода в мастилі) слід негайно звернутися до сервісної служби.
→ Почистіть фільтр тонкого очищення. Усуньте тиск з приладу.

Вигвинтити кріпильні гвинти кришки приладу, зняти кришку.

Викрутіть штепсельну розетку з фільтром.

Почистіть фільтр чистою водою чи струменем повітря під тиском.

Знову зберіть у зворотній послідов- ності.

→ Очистити фільтр у всмоктувальному шлангові миючого засобу.

Кожні 500 годин роботи, не рідше одного разу на рік

→ Технічне обслуговування пристрою може виконувати сервісна служба.
→ Заміна мастила.

Заміна мастила

Вказівка:

Кількість і вид мастила див. в розділі «Технічні дані».

→ Вигвинтити кріпильні гвинти кришки приладу, зняти кришку.

→ Викрутіть з кожуха двигуна пробку маслозливного отвору.
→ Спустить олію з контейнера.
→ Прикрутіть пробку маслозливного от- вору.
→ Повільно залити нове мастило; пухирці повітря повинні вийти.
→ Одягнути кришку бака для мастила.
→ Закріпити кришку приладу.

В разі необхідності

→ Звільніть та почистьте бак для миючих засобів.

Витягніть кришку для баку для миючого засобу із всмоктувальним шлангом.

Покладіть прилад на задню частину.

Звільніть та почистьте бак для мию- чих засобів.

Допомога у випадку неполадок

⚠️НЕБЕЗПЕКА

Небезпека травмування від випадково запущеного апарату і електрошоку.

– Перед проведенням будь-яких робіт з обслуговування пристрій слід ви- мкнути та витягнути штепсельну вилку з розетки.
– Електричні конструктивні елементи повинні перевірятися тільки вповноваженою сервісною службою.
– При пошкодженнях, не зазначених у цьому розділі, у випадку сумніву або при чіткій вказівці слід звертатися до уповноваженої сервісної служби.

Контрольні лампочки

Контрольний індикатор повідомляє про роботу приладу (зелений) та пошкодження (червоний).

Повернення у вихідний стан:

→ Встановіть вимикач пристрою на "0".
→ Трохи зачекайте.
→ Встановіть вимикач приладу у положення "І".

Індикація режимів работи

– Довгий зелений сигнал:
пристрій готовий до роботи.
– Зелений індикатор блимає 1 раз:

Готовність до роботи закінчиться через 30 хв.

Пристрій виключається через 30 хв. без- перервної роботи (безпека при пошкод- женному шлангу високого тиску).

Індикація пошкодження

– Червоний індикатор блимає 1 раз: Сторона високого тиску негерметична. Перевірте рукав високого тиску, з'єд- нання шлангу та ручний розпилювач на герметичність.

– Червоний індикатор блимає 2 раз: Двигун перегрівся. Встановіть вимикач пристрою на "0". Дайте пристрою охолонути. Встановіть вимикач пристрою на "I".

– Червоний індикатор блимає 3 раз: Збій в постачанні напруги. Перевірте підключення мережі та за- беспечння мережі.

– Червоний індикатор блимає 4 раз: Напруга занадто висока. Викликайте службу технічної під- тримки.

Пристрій не працює

→ Режим часу готовності вийшов. Блимає зелений контрольний індикатор. Включіть та виключіть перемикач.
→ Перевірити сполучний кабель на предмет пошкоджень.
→ При електричних несправностях слід звертатися до сервісної служби.

Пристрій не працює під тиском

→ Встановити форсунку на „високий тиск“.
→ Промийте/замініть розпилювачі.
→ Почистити фільтр тонкого очищення, замінити на новий в разі необхідності.
→ Видалити повітря з приладу (див. "Введення в експлуатацію").
→ Перевірити о'бєм подачі води (див. розділ "Технічні дані").
→ Перевірити всі труби і шланги, що ведуть до насоса.
→ При необхідності, звернутися до сервісної служби.

Насос негерметичний

3 краплі води за хв. є допустимими та можуть виходити на зовнішню поверхню пристрою. При більшій негерметичності викликайте службу технічної підтримки.

→ При сильному протікANNІ перевірити прилад у сервісному центрі.

Насос стукає

→ Перевірити на герметичність усмоктувальний шланг для води і мийного засобу.
→ Видалити повітря з приладу (див. "Введення в експлуатацію").
→ Почистіть фільтр тонкого очищення.
→ При необхідності, звернутися до сервісної служби.

Засіб для чищення не всмоктується

→ Замінити високонапірну насадку на низьконапірну насадку, що додається.
→ Перевірити/прочистити всмоктуючий шланг для засобів для чищення з фільтром.
→ Почистіть/замініть зворотний клапан на сполучному елементі шлангу подачі миючих засобів.
→ Відкрити або перевірити/прочистити дозувальний клапан мийного засобу.
→ Почистіть отвір для вентиляції баку для миючих засобів.
→ При необхідності, звернутися до сервісної служби.

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач високого тиску

Тип: 1.286-xxx

Тип: 1.292-xxx

Тип: 1.441-xxx

Відповідна директива ЄС

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/€C

Прикладні гармонізуючі норми

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

Виміряний: 85

Гарантований: 87

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Технічні характеристики

		HD 10/25 SHD 10/25 S PlusHD 10/25 SX Plus		HD 13/18 S PlusHD 13/18 SX Plus
Під'єднання до мережі
Напруга В 400/420 230 400 230
Тип струму Гц 3~ 50
Загальна потужність кВт 9,2 8,8 9,2
Запобіжник (інертний, Char. С) А 16 25	16	25
Ступінь захисту		IPX5
Максимальний допустимий опір мережі	Ом	(0,145+j0,090)
Подовжувач 10 м	мм^2	2,5
Подовжувач 30 м	мм^2	4	-	4	-
Підключення водопостачання
Температура струменя (макс.)	°C	60
Об'єм, що подається (мін).	л/г (л/хв)	1200 (20)		1400 (23,3)
Глибина всмоктування з відкритого контейнера (20 °C)	м	0,5
Тиск, що подається (макс.) мРа (бар)		1 (10)
Робочі характеристики
Робочий тиск води (зі стандартною форсункою)	мРа (бар)	3...25(30...250)	3...23(30...230)	3...18 (30...180)
Розмір стандартної форсунки		047	050	080
Макс. робочий тиск	мРа (бар)	27,5 (275)	25,3 (253)	19,8 (198)
Об'єм подачі	л/г (л/хв)	500...1000(8,3...16,67)		650...1300(8,3...21,67)
Всмоктування миючого засобу л/г (л/хв)		0...80 (0...1,3)
Сила віддачі пістолета-розпилювача (макс.)	Н	62		68
Значення встановлене згідно EN 60335-2-79
Значення вібрації рука-плече
Ручний розпилювач	м/с^2	<2,5
Вихлопне сопло	м/с^2	<2,5
Небезпека К	м/с^2	0,3
Рівень шуму L_PA	дБ(А)	72
Небезпека K_PA	дБ(А)	2
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	87
Робочі матеріали
Кількість мастила	I	1,2
Вид мастила		SAE 90
Розміри та вага
Довжина	мм	560
ширина	мм	500
висота	мм	1090
Вага без обладнання (SX)	кг	*	**	84 (84,5)
Вміст резервуару для мийного засобу	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
