Тип продукту	Пилосос для води та пилу, клас пилу M
Бренд	Kärcher
Модель	IVM 60242 M ACD WS
Габарити (Д × Ш × В)	1020 × 680 × 1490 мм
Вага	108 кг
Живлення	220-240 В, 50-60 Гц, 1 фаза, 2100 Вт (макс. 2400 Вт)
Об'єм резервуара	60 л
Об'єм резервуара для інертної рідини	20 л
Об'єм всмоктування	8 л
Макс. розрідження	25,4 кПа
Повітряний потік	2 × 74 л/с
Площа фільтрації	2,24 м²
З'єднання шланга всмоктування	DN40/50 (адаптований DN70)
Основні функції	Сухе та вологе всмоктування, горючий пил класу M, промислове використання
Обслуговування та чищення	Спорожнення збірника після використання, очищення вологою ганчіркою, регулярна заміна основного фільтра та мікрофібри
Безпека	Зрівняльне з'єднання, стоянкове гальмо, захист IPX4, клас захисту I
Запасні частини та ремонтопридатність	Основний фільтр (арт. 9.439-542.0), мікрофібра (арт. 9.990-103.0), мережевий кабель (арт. 6.650-035.0)
Загальна інформація	Професійне та промислове використання, відповідає EN 60335-2-69, гарантія згідно з умовами Kärcher

Часті запитання - IVM 60242 M ACD WS Kärcher

Як використовувати прилад у вологому режимі?

Для вологого всмоктування заповніть збірник забруднень інертною рідиною (водою або олією). Використовуйте нижню всмоктувальну трубку (відокремлювач води) та закрийте верхню трубку заглушкою.

Як спорожнити збірник забруднень?

Вимкніть та від'єднайте прилад. Активуйте стоянкове гальмо, потягніть за скобу для розблокування та опустіть збірник. Зніміть його, відпустіть затискні лапки, зніміть верхню частину, потім викиньте залишки. Зберіть у зворотному порядку.

Як замінити основний фільтр?

Вимкніть живлення та від'єднайте. Розблокуйте всмоктувальну головку та проміжне кільце. Вийміть старий зірчастий складчастий фільтр і помістіть його в герметичний пакет. Вставте новий фільтр, вирівнюючи вібраційні елементи, потім зберіть.

Що робити, якщо потужність всмоктування знижується?

Перевірте, чи закриті з'єднувачі всмоктування, чи немає засмічення в насадці або шлангу, чи не заповнений збірник та чи не забитий фільтр. За потреби замініть фільтр.

Як безпечно транспортувати прилад?

Спорожніть збірник і закрийте з'єднувачі всмоктування заглушками. Відпустіть стоянкові гальма та штовхайте за руль. Для завантаження візьміться за шасі та руль. Заблокуйте його від ковзання в транспортному засобі.

Які типи пилу можна всмоктувати?

Прилад призначений для всмоктування сухого пилу класу M, включаючи горючий пил. Він не підходить для джерел займання або вибухонебезпечних речовин без інертної рідини.

Як заповнити резервуар інертною рідиною?

Розблокуйте та зніміть збірник забруднень. Влийте інертну рідину (рекомендується вода або олія) до позначки на індикаторі рівня. Встановіть верхню частину, переконавшись, що кулька поплавка спрямована.

Як очистити прилад після використання?

Спорожніть і промийте збірник. Очистіть зовнішню поверхню вологою ганчіркою. Не використовуйте силіконові миючі засоби. За потреби промийте аксесуари водою та висушіть.

Яка процедура в разі розриву фільтра?

Негайно вимкніть прилад і від'єднайте його. Прилад не можна використовувати, доки фільтр не буде замінено. Замініть основний фільтр і перевірте відсутність витоків.

Як зберігати прилад?

Зберігайте прилад у сухому приміщенні, захищеному від несанкціонованого використання. Намотайте кабель на кабельний тримач. Переконайтеся, що збірник порожній.

ПОСІБНИК КОРИСТУВАЧА IVM 60242 M ACD WS Kärcher

Загальні вказівки.... 320

Вказівки з техніки безпеки.... 320

Використання за призначенням ..... 322

Охорона довкілля 322

Приладдя та запасні деталі 322

Символи на пристрої..... 323

Введення в експлуатацію.... 324

Експлуатація 326

Транспортування 329

Зберігання 329

Догляд і технічне обслуговування ... 329

Допомога в разі несправностей..... 331

Утилізація.... 332

Гарантія 332

Технічні характеристики 333

Декларація про відповідність стандартам ЄС 333

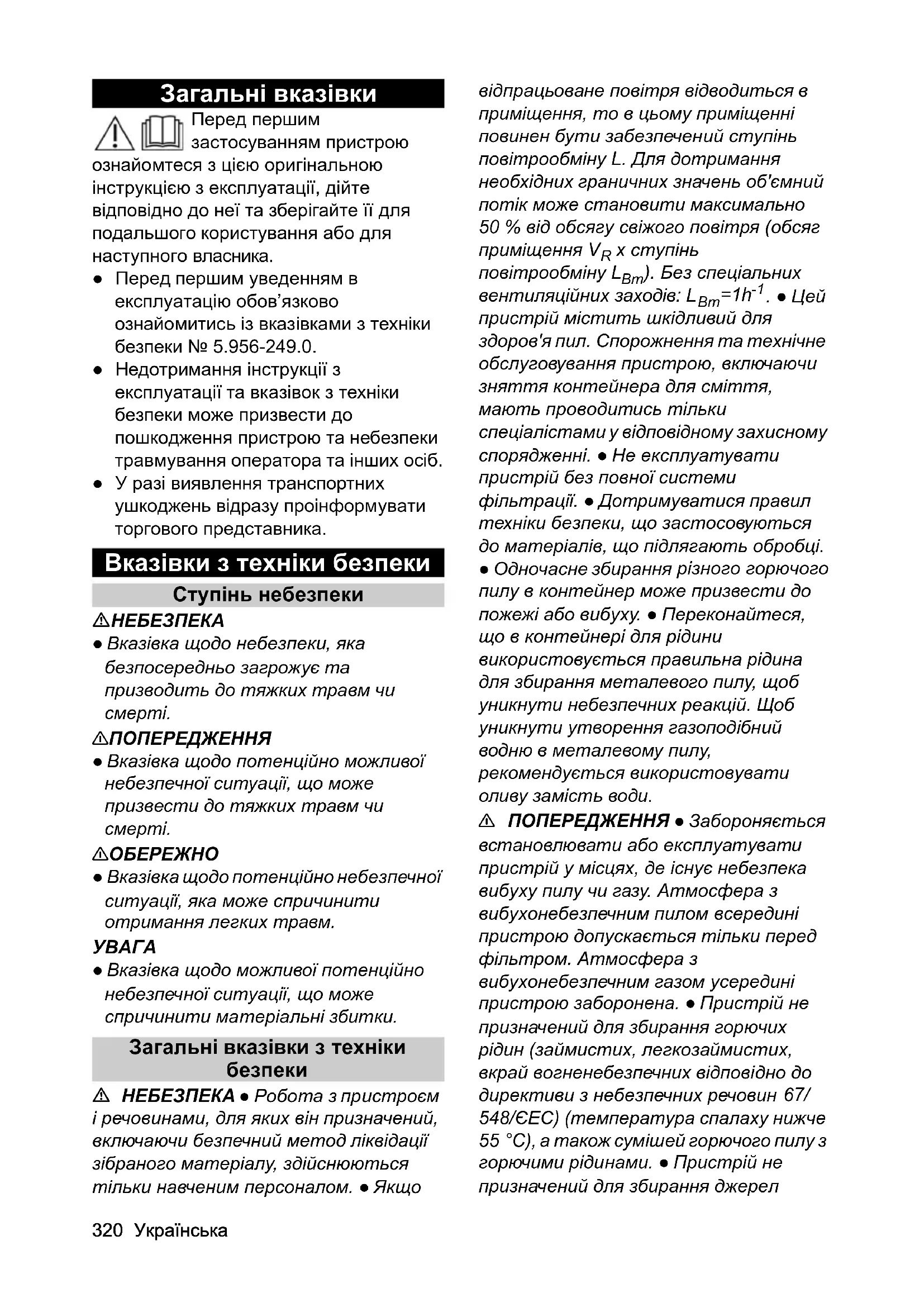

Загальні вказівки

Перед першим застосуванням пристрою

ознайомтеся з цією оригінальною інструкцією з експлуатації, дійте відповідно до неї та зберігайте її для подальшого користування або для наступного власника.

• Перед першим уведенням в експлуатацію обов'язково ознайомитись із вказівками з техніки безпеки № 5.956-249.0.
• Недотримання інструкції з експлуатації та вказівок з техніки безпеки може призвести до пошкодження пристрою та небезпеки травмування оператора та інших осіб.
• У разі виявлення транспортних ушкоджень відразу проінформувати торгового представника.

Вказівки з техніки безпеки

Ступінь небезпеки

⚠️НЕБЕЗПЕКА

- Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠ПОПЕРЕДЖЕННЯ

- Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерти.

⚠ОБЕРЕЖНО

- Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

- Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Загальні вказівки з техніки безпеки

⚠ НЕБЕЗПЕКА • Робота з пристроєм і речовинами, для яких він призначений, включаючи безпечний метод ліквідації зібраного матеріалу, здійснюються тільки навченим персоналом. • Якщо

відпрацьоване повітря відводиться в приміщення, то в цьому приміщенні повинен бути забезпечений ступінь повітрообміну L. Для дотримання необхідних граничних значень об'ємний потік може становити максимально 50 % від обсягу свіжого повітря (обсяг приміщення V_R x ступінь повітрообміну L_Bm ). Без спеціальних вентиляційних заходів: L_Bm=1h^-1 . ● Цей пристрій містить шкідливий для здоров'я пил. Спорожнення та технічне обслуговування пристрою, включаючи зняття контейнера для сміття, мають проводитись тільки спеціалістами у відповідному захисному спорядженні. ● Не експлуатувати пристрій без повної системи фільтрації. ● Дотримуватися правил техніки безпеки, що застосовуються до матеріалів, що підлягають обробці.

- Одночасне збирання різного горючого пилу в контейнер може призвести до пожежі або вибуху. - Переконайтеся, що в контейнері для рідини використовується правильна рідина для збирання металевого пилу, щоб уникнути небезпечних реакцій. Щоб уникнути утворення газоподібний водню в металевому пилу, рекомендується використовувати оливу замість води.

⚠ ПОПЕРЕДЖЕННЯ ● Забороняється встановлювати або експлуатувати пристрій у місцях, де існує небезпека вибуху пилу чи газу. Атмосфера з вибухонебезпечним пилом всередині пристрою допускається тільки перед фільтром. Атмосфера з вибухонебезпечним газом усередині пристрою заборонена. ● Пристрій не призначений для збирання горючих рідин (займистих, легкозаймистих, вкрай вогненебезпечних відповідно до директиви з небезпечних речовин 67/548/ЄЕС) (температура спалаху нижче 55 °C), а також сумішей горючого пилу з горючими рідинами. ● Пристрій не призначений для збирання джерел

загоряння і пилу з температурою тління 190 °C. • Перед кожним введенням в експлуатацію перевіряти, чи під'єднані кабелі зрівнювання потенціалів (проводи заземлення).

• Забороняється використовувати або зберігати пристрій на відкритому повітрі у вологих умовах. • Для безпечного положення пристрою задіяти стоянкове гальмо на напрямному ролику. У разі неактивного стоянкового гальма пристрій може безконтрольно почати рухатись.
• Заповнюйте контейнер для рідини лише рідинами, рекомендованими виробником.

⚠ ОБЕРЕЖНО • У разі тривалих перерв в експлуатації та після використання вимикати пристрій за допомогою вимикачів пристрою та витягувати штепсельну вилку з розетки.

УВАГА • Використовувати пристрій тільки у приміщеннях. • Небезпека защемлення! Використовувати рукавиці під час знімання або встановлення головки пилососа, блоку фільтра або збірної ємності.

• Небезпека пошкодження! Не здійснювати прибирання без фільтра або з використанням пошкодженого фільтра. • Використовувати захисне взуття під час роботи з пристроєм.
• Переміщати пристрій тільки зі швидкістю ходьби, а на спусках — удвох, якщо це необхідно. • Не допускати викиду пилу під час заміни приладдя. • За нормальної роботи поверхня може нагріватися до 135 °C.
• Уникайте згинання вузла всмоктувальних шлангів. • Регулярно виконуйте візуальний огляд шлангів.
• Вживайте відповідні запобіжні заходи для видалення, обробки, зберігання та утилізації шламу, наприклад, змішування з інертними рідинами відповідно до місцевих правил.
• Газоподібний водень легкозаймистий і може виникнути внаслідок збирання

певних матеріалів, як-от алюміній, магній тощо. Клапан запобігає накопиченню газоподібного водню всередині контейнера для рідини. Регулярно очищайте та оглядайте клапан та перевіряйте його на наявність ознак пошкодження.
- Забезпечте належну вентиляцію місяця встановлення для зменшення концентрації водню. • Спорожняйте контейнер для сміття після кожного використання та коли він заповнений шламом, щоб зменшити утворення газоподібного водню.

Електричне підключення

Пристрій може бути під'єднаний лише до електричної мережі, що повинна бути встановлена електромонтером відповідно до стандарту Міжнародної електротехнічної комісії (МЕК)

IEC 60364. Параметри підключення див. Технічні характеристики і на заводській табличці.

⚠️НЕБЕЗПЕКА

Небезпека ураження електричним струмом

Небезпека для життя Не переїжджати, не затискати і не розтягувати електричні з'єднувальні кабелі, щоб не пошкодити їх. Захищати кабель від високих температур, мастила та гострих країв.

Перед початком роботи з пристроєм перевірити мережевий кабель. Не експлуатувати пристрій з пошкодженим кабелем. Доручити заміну пошкодженого кабелю кваліфікованому електрику.

Дії у разі виникнення аварійної ситуації

⚠️НЕБЕЗПЕКА

Небезпека травмування та пошкоджень у разі короткого замикання або інших електричних несправностей

Небезпека ураження електричним струмом, небезпека опіків

Вимкніть пристрій та витягніть штепсельну вилку.

Дії у разі поломки фільтра / витоку:

1. Негайно вимкнути пристрій. Забороняється продовження експлуатації пристрою.

2. Уставлення фільтра.

Використання за призначенням

Пристрій призначений для:

• Вологого та сухого прибирання підлоги та стін
• Збирання сухого, горючого, небезпечного для здоров'я пилу; клас пилу М відповідно до EN 60335-2-69

• 3 бирання невибухонебезпечних речовин

- Збирання горючого пилу всіх класів вибухонебезпеки пилу

- Збирання пилу і грубого бруду

- Збирання горючого пилу із зони 22, якщо пристрій встановлено поза потенційно вибухонебезпечних зон

- Збирання вологих і рідких речовин

- Збирання таких речовин виключно за умови використання інертної рідини:

– титановий пил
– вибухонебезпечний і електропровідний пил
– магнієвий пил або порошок
– конденсатний пил та вибухонебезпечні металеві порошки від аддитивного виробництва (3D-друк)

- Промислове використання, наприкладу складських та виробничих приміщеннях

- професійного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості.

Якщо на місці встановлення пристрою констатовано класифіковану вибухонебезпечну зону, необхідно використовувати відповідний вибухозахищений пристрій. Безперебійне функціонування пристрою забезпечується лише в разі використання всмоктувального шланга з номінальним діаметром DN40 та DN50. Будь-який інший спосіб застосування пристрою вважається невідповідним. Пристрій не призначений для:

• Збирання джерел загоряння і пилу з температурою тління ≤190 °C
• Збирання вибухонебезпечних речовин або речовин, прирівняних до таких, згідно з § 1 Закону про вибухові речовини, а також вибухонебезпечних пароповітряних сумішей
• Збирання сумішей горючих рідин і легкозаймистого пилу
• Збирання тліючих або гарячих частинок, оскільки це може призвести их до пожежі або вибуху
  • Збирання токсичних речовин
• Підключення до пилоутворюючої машини

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/ REACH

Приладдя та запасні деталі

⚠️НЕБЕЗПЕКА

Небезпека вибуху через не затверджені приладдя

Для роботи з конструкциями типа 22 дозволяється застосовувати лише те

приладдя, яке схвалене виробником та помічене наклейкою «Вибухобезпечно». Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою. Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Вказівка

До комплекту поставки не входять приладдя. Приладдя необхідно замовляти окремо залежно від застосування.

Комплект поставки

Під час розпакування пристрою перевірити комплектацію. У разі виявлення пошкоджень, що виникли під час транспортування, повідомте про це свого дилера.

Опис пристрою

Рисунки див. на сторінці з зображеннями Малюнок А

①Шaci
② Колесо зі стоянковим гальмом
③ Затискачі на контейнері для сміття
④ Контейнер для сміття
⑤Кільце фільтра
⑥Тримач кабелю
⑦ Тримач всмоктувальної трубки
⑧ Фіксатор проміжного кільця
⑨Проміжне кільце
⑩Заводська табличка
⑪Мережевий кабель
⑫ Гачок для кабелю
⑬ Ручка для перенесення
⑭ Дугова ручка контейнера для сміття
⑮ Всмоктувальний патрубок без мокрого фільтра
⑯ Тримач насадки для підлоги
⑰ Манометр
⑱ Штовхач
⑲ Важіль очищення фільтра
⑳ Вимикач усмоктувальної турбіни 2
②1 Вимикач усмоктувальної турбіни 1
②2 Головка пилососа

23 Фіксатор головки пилососа
⑳ Вібраційна система очищення фільтра
25 Ущільнювальне кільце
26Фільтр
27 Механічне відключення
⑳ Всмоктувальний патрубок з мокрим фільтром
29Повітряний клапан
30Поролоновий фільтр
31Мікрофліс
32 Сітчастий короб
③3 Шланг для індикації рівня заповнення
③4Кульовий кран

Символи на пристрої

Пристрій призначений для збирання пилу до класу М.

△ПОПЕРЕДЖЕННЯ

Пошкодження шкіри, легенів та очей Викид дрібного пилу під час спорожнення, технічного обслуговування та утилізації Під час робіт щодо спорожнення і техобслуговування, включаючи пилоуловлювальны контейнери, використовувати належні засоби індивідуального захисту.

Пристрій призначений для збирання горючого пилу, встановлення поза зоною 22.

ПОПЕРЕДЖЕННЯ: цей пристрій не можна встановлювати в зоні 22. Якщо є зона 22, необхідно використовувати вибухозахищений пристрій.

DN 40

MAX

XX,X kPa/ XX,X mbar

DN 50

MAX

XX,X kPa/ XX,X mbar

DN 70

MAX

XX,X kPa/ XX,X mbar

На наклейці зазначені значення макс. розрідження відносно поперечного перерізу використовуваного всмоктувального шланга. Поточне значення можна зчитати на манометрі. Дійсні значення для цього пристрою вказано у главі Зчитування мінімального рівня потоку повітря. Якщо значення нижче допустимого, необхідно замінити фільтр (див. главу Заміна основного фільтра). Різні поперечні перерізи шланга дозволяють адаптуватися до різних перерізів з'єднань комплектуючих деталей.

Мікрофліс

(№ для замовлення 9.990-103.0)

Основний фільтр

(№ для замовлення 9.439-542.0)

Введення в експлуатацію

⚠ПОПЕРЕДЖЕННЯ

Неправильно підключена лінія вирівнювання потенціалів

Ураження електричним струмом Перед кожним введенням в експлуатацію перевіряйте, чи під'єднана лінія вирівнювання потенциалів (провід заземлення).

⚠ПОПЕРЕДЖЕННЯ

Небезпека через шкідливий для здоров'я пил

Захворювання дихальних шляхів, спричинені вдиханням пилу. Не експлуатувати пристрій без фільтрувального елемента, оскільки в іншому разі існує небезпека для здоров'я через збільшення викидів дрібного пилу.

⚠ПОПЕРЕДЖЕННЯ

Неправильні дії під час закривання контейнера для сміття

Небезпека защемлення

Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального механізму.

Закрити контейнер для сміття, натиснувши на дугову ручку обома руками.

УВАГА

Відсутній фільтрувальний елемент

Пошкодження всмоктувального двигуна

Не використовуйте пристрій без фільтрувального елемента.

УВАГА

Статичний заряд контейнера для сміття

Займання пилу

Переконайтеся, що заземлення на шасі має контакт з контейнером для сміття.

1. Установити пристрій у робоче положення.
2. Зафіксувати пристрій за допомогою стоянкових гальм.
3. Необхідно пересвідчитись, що головка пилососа встановлена правильно.
4. Заповнити контейнер для сміття до позначки водою або оливою (№ для замовлення 9.990-272.0) (див. главу Заповнення контейнера для сміття інертною рідиною).
5. Підключити клему заземлення до зовнішнього елементу вирівнювання потенціалів.
6. Зняти пробку на збірному контейнері (див. главу Вибір всмоктувального патрубка).
7. Вставити всмоктувальний шланг у всмоктувальний патрубок.
8. Переконатися, що всмоктувальний патрубок на кільці фільтра щільно закритий пробкою (див. главу

Закривання всмоктувального патрубка).

1. Перевірити рівень заповнення контейнера для сміття (див. главу Перевірка рівня заповнення контейнера для сміття).
2. Якщо потрібно, спорожнити контейнер для сміття (див. главу Спорожнення контейнера для сміття).
3. Приєднати потрібне приладдя (не входить до комплекту поставки) до всмоктувального шланга.
4. Упевнитися, що контейнер для сміття правильно встановлений.

Вибір всмоктувального патрубка

Пристрій обладнаний 2 всмоктувальними патрубками.

• Всмоктувальний патрубок на контейнері для сміття – Сухе прибирання з мокрим фільтром: дрібний пил, порошок Контейнер для сміття з функцією мокрого фільтрування повинен бути заповнений інертною рідиною або оливою. Рекомендується олива з № для замовлення 9.990-272.0.
• Всмоктувальний патрубок на кільці фільтра Під час використання за призначенням щільно закритий пробкою.

Не можна одночасно підключати до пилососа два всмоктувальні шланги. Під час використання за призначенням можна використовувати лише нижній всмоктувальний патрубок.

У разі застосування мокрого фільтра верхній всмоктувальний патрубок повинен бути щільно закритий.

Закривання всмоктувального патрубка

⚠ПОПЕРЕДЖЕННЯ Небезпека травмування

Пошкодження шкіри, легенів та очей внаслідок впливу дрібного пилу Після зняття всмоктувального шланга всмоктувальний патрубок необхідно закрити пробкою.

Малюнок В

1. Точно вставити пробку у всмоктувальний патрубок.
2. Засунути пробку до упору.
3. Повертати пробку вправо, доки всмоктувальний патрубок щільно не закриється.

Заповнення контейнера для сміття інертною рідиною

Якщо контейнер для сміття використовується з мокрим фільтром, то контейнер для сміття повинен бути заповнений інертною рідиною перед застосуванням.

⚠ПОПЕРЕДЖЕННЯ

Рухомі частини

Небезпека защемлення Знімаючи або встановлюючи верхню частину контейнера для сміття, зверніть увагу на рухомі частини.

1. Зафіксувати пристрій за допомогою стоянкових гальм.

Малюнок С

1. Підняти дугову ручку. Контейнер для сміття розблоковується та опускається.
2. Витягнути контейнер для сміття за дугову ручку з пристрою.

Малюнок D

1. Відкрити затискачі на контейнері для сміття.

2. Зняти верхню частину контейнера для сміття за ручку.

3. Залити інертну рідину: воду або оливу в контейнер для сміття до позначки на індикаторі рівня.
4. Вставляючи верхню частину контейнера для сміття, переконатися, що поплавкова кулька вставлена у відповідну напрямну.

⚠ПОПЕРЕДЖЕННЯ

Неправильні дії під час закривання контейнера для сміття

Небезпека защемлення

Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального механізму.

Закрити контейнер для сміття, натиснувши на дугову ручку обома руками.

Малюнок Е

УВАГА

Статичний заряд контейнера для сміття

Займання пилу

Переконайтеся, що заземлення на шасі має контакт з контейнером для сміття.

1. Вставити контейнер для сміття в зворотному порядку і зафіксувати ручкою.

Перевірка рівня заповнення контейнера для сміття

Коли контейнер для сміття наповнюється до позначки, його необхідно спорожнити. Пристрій не вимикається автоматично у разі перевищення максимального рівня заповнення.

1. Регулярно перевіряти рівень заповнення контейнера для сміття.
2. Пам'ятайте, що під час збирання всмоктується не більше 8 літрів матеріалу.

Експлуатація

⚠️НЕБЕЗПЕКА

Збирання вибухонебезпечного та електропровідного металевого пилу без інертної рідини

Небезпека вибуху, утворення тепла Не збирайте вибухонебезпечний та електропровідний матеріал без інертної рідини.

⚠ПОПЕРЕДЖЕННЯ

Небезпека через шкідливий для здоров'я пил

Захворювання дихальних шляхів, спричинені вдиханням пилу.

Не експлуатувати пристрій без обидвох фільтрувальних елементів, оскільки в іншому разі існує небезпека для здоров'я через збільшення викидів дрібного пилу.

Перед кожним використанням слід перевіряти, чи правильно встановлені обидва фільтрувальні елементи.

УВАГА

Небезпека через викид дрібного пилу

Небезпека пошкодження електродвигуна пилососа.

Не знімати основний фільтруючий елемент під час прибирання.

УВАГА

Відсутня інертна рідина

Пошкодження мокрого фільтра Не збирайте без інертної рідини у разі використання всмоктувального патрубка на мокрому фільтрі.

Увімкнення пристрою

1. Вставити штепсельну вилку в розетку.
2. Увімкнути пристрій за допомогою вимикачів усмоктувальної турбіни.

Вказівка

Завжди вмикайте та вимикайте всмоктувальні турбіни по черзі. Для правильної роботи манометра з метою контролю мінімального об'ємного потоку всі всмоктувальні турбіни повинні бути ввімкнені.

Вказівка

У більшості випадків для роботи достатньо 1 всмоктувальної турбіни.

Якщо потрібно, увімкніть 2- у всмоктувальну турбіну. Однак не використовуйте пристрій з обома всмоктувальними турбінами довше 15 хв. Це може призвести до того, що занадто вологе повітря передчасно намочить основний фільтр. Потім, якщо необхідно, просушити основний фільтр або замінити його (див. главу Заміна основного фільтра).

1. Розпочати процес прибирання.

Виконання прибирання

1. Регулярно перевіряти рівень заповнення контейнера для сміття, оскільки пристрій не вимикається автоматично під час прибирання.

Вказівка

Пристрій оснащений функцією механічного контролю. Вона перериває потік повітря, коли інертна рідина опускається нижче мінімального рівня наповнення. Долийте інертну рідину, щоб продовжити процес прибирання (див. главу Заповнення контейнера для сміття інертною рідиною).

1. Пам'ятайте, що під час збирання всмоктується не більше 8 літрів матеріалу.
2. Якщо необхідно, спорожнити контейнер для сміття (див. главу Спорожнення контейнера для сміття).
3. Якщо необхідно, замінити основний фільтр (див. главу Заміна основного фільтра).

Вказівка

Якщо контейнер для сміття заповнений інертною рідиною, під час всмоктування вологе повітря може проходити через основний фільтр і змочувати його. Після прибирання перевірити основний фільтр на вологість. Якщо необхідно, просушити основний фільтр або замінити його (див. главу Заміна основного фільтра).

Зчитування мінімального рівня потоку повітря

На передній панелі пристрою вбудований манометр, який показує розрідження під час всмоктування всередині пристрою. Якщо досягнуто максимальне розрядження (див. таблицю), необхідно замінити основний фільтр (див. главу Заміна основного фільтра). Це значення залежить від потужності пристрою та всмоктувального шлангу, що застосовується. Якщо розрядження не зменшується значно у разі заміни фільтра, це значить, що причина в іншому (див. главу Допомога в разі несправностей).

УВАГА

Перевищення максимального розрядження

Втрата потужності

Якщо зазначене значення перевищене, швидкість повітря падає нижче 20 м/с. Замініть фільтр.

Номінальнийдіаметрвсмоктувальногошланга	Максимальнерозрядження
DN40	16,4 кПа (164 мбар)
DN50	12,9 кПа (129 мбар)
DN70 ---

Вимкнення пристрою

1. Вимкнути пристрій за допомогою вимикачів усмоктувальної турбіни.
2. Витягти штепсельну вилку з розетки.
3. Від'єднати клему заземлення від зовнішнього елементу вирівнювання потенціалів.

Після кожного використання

1. Зняти приладдя.
2. Закрити всмоктувальний патрубок (див. главу Закривання всмоктувального патрубка).

3. Зняти приладдя та у разі необхідності промити водою і висушити.

4. Спорожнити контейнер для сміття (див. главу Спорожнення контейнера для сміття).

5. Очистити пристрій ззовні та всередині за допомогою пилососа та протерти його вологою ганчіркою.

Спорожнення контейнера для сміття

Контейнер для сміття необхідно спорожняти у разі необхідності та після кожного використання.

Впускний отвір або всмоктувальний шланг закриті.

Регулярно перевіряти рівень заповнення контейнера для сміття, оскільки пристрій не вимикається автоматично під час прибирання.

1. Вимкнути пристрій.
2. Зафіксувати пристрій за допомогою стоянкових гальм.

Малюнок С

1. Підняти дугову ручку. Контейнер для сміття розблоковується та опускається.

2. Витягнути контейнер для сміття за дугову ручку з пристрою.

Малюнок D

1. Відкрити затискачі на контейнері для сміття.

2. Зняти верхню частину контейнера для сміття за ручку.

3. Зняти поролоновий елемент з нижньої частини контейнера для сміття.

4. Зняти сітчастий короб з мікрофлісом.

5. Прибрати мікрофліс із сітчастого короба.

6. Утилізувати мікрофліс відповідно до вимог законодавства.

7. Якщо необхідно, злити інертну рідину з контейнера для сміття (див. главу Зливання інертної рідини з контейнера для сміття).

Вказівка

Якщо необхідно, інертну рідину можна використовувати кілька разів.

1. Вставляючи верхню частину контейнера для сміття, переконатися, що поплавкова кулька вставлена у відповідну напрямну.

△ПОПЕРЕДЖЕННЯ

Неправильні дії під час закривання контейнера для сміття

Небезпека защемлення

Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального механізму.

Закрити контейнер для сміття, натиснувши на дугову ручку обома руками.

Малюнок Е

УВАГА

Статичний заряд контейнера для сміття

Займання пилу

Переконайтеся, що заземлення на шасі має контакт з контейнером для сміття.

1. Вставити контейнер для сміття в зворотному порядку і зафіксувати ручкою.

Зливання інертної рідини з контейнера для сміття

1. Вимкнути пристрій.
2. Зафіксувати пристрій за допомогою стоянкових гальм.
3. Закрити всмоктувальний патрубок (див. главу Закривання всмоктувального патрубка).

Малюнок С

1. Підняти дугову ручку. Контейнер для сміття розблоковується та опускається.

2. Витягнути контейнер для сміття за дугову ручку з пристрою.

Малюнок F

1. Повернути важіль на кульовому крані на 90°.

2. Після повного спорожнення збірного контейнера повернути важіль у вихідне положення.

⚠ПОПЕРЕДЖЕННЯ

Неправильні дії під час закривання контейнера для сміття

Небезпека защемлення

Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального механізму.

Закрити контейнер для сміття, натиснувши на дугову ручку обома руками.

Малюнок Е

УВАГА

Статичний заряд контейнера для сміття

Займання пилу

Переконайтеся, що заземлення на шасі має контакт з контейнером для сміття.

1. Вставити контейнер для сміття і зафіксувати його дуговою ручкою.

Очищення пристрою

⚠ПОПЕРЕДЖЕННЯ

Неправильна утилізація стічних вод

Забруднення довкілля

Дотримуватись місцевих правил обробки стічних вод.

1. Очистити пристрій ззовні та всередині за допомогою пилососа та протерти його вологою ганчіркою.

У разі очищення пристрою пилососом слід використовувати такий самий пристрій або пилосос вищого класу.

1. Зняти приладдя (не входить до комплекту поставки) та у разі необхідності промити водою і висушити.

Зберігання пристрою

1. Обмотати мережевий кабель навколо тримача кабелю.

2. Зберігати пристрій у сухому приміщенні, вживши заходів від несанкціонованого використання.

Транспортування

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу пристрою.

Контейнер для сміття порожній.

1. Закрити обидва всмоктувальні патрубки для транспортування без утворення пилу (див. главу Закривання всмоктувального патрубка).

2. Відпустити стоянкові гальма і пересувати пристрій за ручку.

3. Щоб завантажити пристрій, тримати його за шасі і ручку.

4. Під час перевезення транспортними засобами пристрій слід фіксувати від ковзання та перекидання.

Зберігання

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час зберігання враховувати вагу пристрою.

Контейнер для сміття порожній.

1. Зберігати пристрій тільки у приміщеннях.

Догляд і технічне обслуговування

⚠️НЕБЕЗПЕКА

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм

Небезпека травмування, ураження електричним струмом

Перед проведенням робіт на пристрої вимкнути пристрій.

Витягти штепсельну вилку.

⚠️НЕБЕЗПЕКА

Небезпека через шкідливий для здоров'я пил

Захворювання дихальних шляхів, спричинені вдиханням пилу.

В ході проведення технічного обслуговування пристрою (наприклад, заміна фільтру) слід використовувати респіратор Р2 або вищого ступеня захисту та одноразовий одяг.

△ПОПЕРЕДЖЕННЯ

Небезпека через шкідливий для здоров'я пил

Захворювання дихальних шляхів, спричинені вдиханням пилу.

Принаймні один раз на рік виробник або особа, що пройшла інструктаж, повинні перевіряти справне функціонування запобіжних пристроїв для запобігання небезпек, наприклад, герметичність пристрою, наявність пошкоджень фільтра, функціонування контрольних пристроїв.

УВАГА

Засоби для догляду, що містять силікон

Можуть бути пошкоджені пластикові деталі.

Не використовуйте для очищення засоби для догляду, що містять силікон.

Пилоуловлювальні машини є захисними пристроями для запобігання й усунення небезпек згідно з приписами професійної асоціації BGV A1.

- Для проведення технічного обслуговування користувач, наскільки це можливо, повинен розібрати пристрій, провести його очищення і техобслуговування, не піддаючи при цьому небезпеці обслуговуючий персонал та інших осіб. До належних заходів безпеки належать знезараження, проведене перед розбиранням, місцева примусова фільтрувальна вентиляція в місці розбирання пристрою, прибирання місця обслуговування і відповідний захист персоналу.

- До видалення пристрою з небезпечної зони зовнішня поверхня пристрою повинна бути знезаражена шляхом очищення пилососом або витерта начисто, або оброблена щщільнюючим засобом. Усі частини пристрою, видалені з небезпечної зони, повинні розглядатися як забруднені. Необхідно ужити всіх

заходів, щоб уникнути розповсюдження пилу.

• Під час проведення обслуговування або ремонту пристрою усі забруднені деталі, які неможливо очистити належним чином, слід викинути. Такі предмети мають бути поміщені у непроникні мішки та утилізовані відповідно до положень щодо утилізації таких відходів.
• Під час транспортування та технічного обслуговування пристрою всмоктувальний патрубок слід закрити пробкою.
• Зауважте, що прості роботи з технічного обслуговування та догляду ви можете виконувати самостійно.
• Зовнішню поверхню пристрою та внутрішню сторону контейнера регулярно протирати вологою ганчіркою.
• Регулярно виконуйте візуальний огляд шлангів на предмет засмічення.

Роботи з перевірки і технічного обслуговування

Регулярно перевіряти пристрій відповідно до національних законодавчих норм з техніки безпеки. Роботи з техобслуговування повинні проводитися спеціалістом через регулярні проміжки часу згідно з вказівками виробника з дотриманням чинних положень і вимог до безпеки. Роботи з електросистемою може проводити лише фахівець-електрик. У разі виникнення питань звертатися до філії компанії KÄRCHER.

Заміна основного фільтра

1. Вимкнути пристрій.
2. Витягти штепсельну вилку з розетки.
3. Розблокувати і зняти головку пилососа.
4. Розблокувати і зняти проміжне кільце.
5. Витягти забруднений складчастий фільтр.
6. Відразу після знімання забрудненого складчастого фільтра з пристрою

покласти його в пакет і щільно закрити пакет.

1. Утилізувати забруднений складчастий фільтр відповідно до вимог законодавства.

2. Видалити бруд на стороні чистого повітря.

3. Перевірити ущільнювальне кільце на відсутність пошкодження.

10.Вставити новий складчастий фільтр:

а Протягнути складчастий фільтр через вібраційну систему на проміжне кільце так, щоб віброелементи були встановлені посередині кишень фільтра.

b Встановити проміжне кільце зі складчастим фільтром і вібраційною системою на кільце фільтра.

с Зафіксувати проміжне кільце.

1. Встановити і зафіксувати головку пилососа.

Заміна мікрофлісу

1. Вимкнути пристрій.
2. Зафіксувати пристрій за допомогою стоянкових гальм.

Малюнок С

1. Підняти дугову ручку. Контейнер для сміття розблоковується та опускається.
2. Витягнути контейнер для сміття за дугову ручку з пристрою.

Малюнок D

1. Відкрити затискачі на контейнері для сміття.
2. Зняти верхню частину контейнера для сміття за ручку.
3. Зняти поролоновий елемент з нижньої частини контейнера для сміття.
4. Зняти сітчастий короб з мікрофлісом.
5. Прибрати мікрофліс із сітчастого короба.
6. Утилізувати мікрофліс відповідно до вимог законодавства.
7. Вставити новий мікрофліс.
8. Вставляючи верхню частину контейнера для сміття, переконатися,

що поплавкова кулька вставлена у відповідну напрямну.

⚠ПОПЕРЕДЖЕННЯ

Неправильні дії під час закривання контейнера для сміття

Небезпека защемлення

Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального механізму.

Закрити контейнер для сміття, натиснувши на дугову ручку обома руками.

Малюнок Е

УВАГА

Статичний заряд контейнера для сміття

Займання пилу

Переконайтеся, що заземлення на шасі має контакт з контейнером для сміття.

1. Вставити контейнер для сміття в зворотному порядку і зафіксувати ручкою.

Допомога в разі несправностей

⚠️НЕБЕЗПЕКА

Ненавмисний запуск пристрою / удар електричним струмом

Ненавмисний запуск усмоктувального двигуна може призвести до травмування. Напруга на електричних деталях може привести до удару електричним струмом.

Перед проведенням будь-яких робіт на пристрої вимкнути пристрій і витягти штепсельну вилку з розетки.

Усі перевірки та роботи з електричними частинами приладу мають виконуватися фахівцем.

Вказівка

У разі виникнення несправності пристрій слід негайно вимкнути. Перед повторним використанням слід усунути несправність.

Якщо пошкодження не можна усунути, необхідно перевірити пристрій у сервісній службі.

Усмоктувальна турбіна не працює

1. Перевірити штепсельну розетку та запобіжник системи електроживлення.
2. Перевірити мережевий кабель та штепсельну вилку пристрою.
3. Увімкніть пристрій.

Потужність всмоктування знижується

1. Закрити незакритий всмоктувальний патрубок (див. главу Закривання всмоктувального патрубка).
2. Видалити засмічення із всмоктувального сопла, всмоктувальної трубки або всмоктувального шланга.
3. Перевірити правильне встановлення головки пилососа і контейнера для сміття.
4. Спорожнити контейнер для сміття (див. главу Спорожнення контейнера для сміття).
5. Перевірити і за необхідності відкоригувати положення фільтра.
6. Замінити основний фільтр (див. главу Заміна основного фільтра).
7. Замінити мікрофліс (див. главу Заміна мікрофлісу).
8. Перевірити стан інертної рідини. a Перевірте рівень інертної рідини, за необхідності долити (див. главу Заповнення контейнера для сміття інертною рідиною) b Перевірити якість інертної рідини, за необхідності замінити рідину (див. главу Зливання інертної рідини з контейнера для сміття і главу Заповнення контейнера для сміття інертною рідиною).

Немає сили всмоктування

Функція механічного відключення перериває потік повітря, оскільки в контейнері для сміття занадто мало інертної рідини.

1. Долити інертну рідину (див. главу Заповнення контейнера для сміття інертною рідиною).

Під час всмоктування виходить пил

1. Перевірити положення контейнера для сміття.
2. Перевірити і за необхідності відкоригувати положення фільтра.
3. Замінити основний фільтр (див. главу Заміна основного фільтра).
4. У разі використання пристрою з мокрим фільтром долити інертну рідину (див. главу Заповнення контейнера для сміття інертною рідиною).

Утилізація

Згідно із законодавчими нормами пристрій утилізується після закінчення строку використання.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування.

(Адреси див. на звороті)

Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження».

Технічні характеристики

Електричне підключення
Напруга мережі V 220-240
Фаза ~ 1
Частота мережі Hz 50-60
Номінальна потужність W 2100
Максимальна потужність W 2400
Ступінь захисту IPX4
Клас захисту I*
Максимально допустимий імпеданс мережі	0.195+j0.122
Розміри та маси
Типова робоча маса	kg	108
Довжина х ширина х висота	mm	1020 x680 x1490
Активна поверхня фільтра	m2	2,24
Умови навколишнього середовища
Температура зберігання °C -10-40
Дані про потужність пристрою
Об'єм контейнера	I	60
Об'єм контейнера для інертної рідини	I	20
Об'єм контейнера для сміття	I	8
Вакуум (з клапаном обмеження тиску)	kPa	25,4
Потік повітря	l/s	2x 74
Роз'єм для всмоктувального шланга		DN70
Номінальний діаметр всмоктувального шланга		DN40/50
Номер для замовлення фільтра		9.439-542.0

Розраховані значення згідно з EN 60335-2-69
Значення вібрації на руці/кисті	m/s^2	<2,5
Похибка К	m/s^2	0,2
Рівень звукового тиску L_pA	дБ(A)	79
Похибка K_pA	дБ(A)	2
Мережевий кабель
Тип		H07R N-F 3G1,5 мм^2
Номер деталі		6.650-035.0
Довжина кабелю	m	10

* з елементами класу захисту II Розташування Зберігається право на внесення технічних змін.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Пилосос для сухого прибирання Виріб: Пилосос для сухого та волого прибирання Тип: 9.990-xxx

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/€C

2011/65/€C

Застосовувані гармонізовані

стандарти

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Застосовувані негармонізовані

стандарти

IEC 60335-1

IEC 60335-2-69

Застосовувані національні стандарти

Особи, що нижче підписалися, діють за дорученням і за довіреністю керівництва.

Особа, відповідальна за ведення документації:

A. Γar (A. Haag)

Kärcher Industrial Vacuuming GmbH
