ПОСІБНИК КОРИСТУВАЧА XV252QP ACER

Contraste máx. de 100.000.000:1 (ACM) Ângulo de visualização 178° (H) e 178° (V) (CR = 10) Tempo de resposta 2 ms (G a G) / 0,5 ms (G a G, min) Tipo de painel In-Plane Switching Frequência H HDMI: 31 - 193 kHz DP: 193 - 193 kHz Frequência V HDMI: 56 - 165 Hz DP: 48 - 165 Hz Cores do visor 16,7 Milhões Frequência de pontos 400 MHz Resolução máxima 1920 x 1080 a 165 Hz Plug&Play VESA DDCCI/DDC2B Consumo de energia (até 200 nits) Ligado 16,6 W (típico) Hibernação 0,41 W (típico) Desligado 0,24 W (típico) Conector de entrada HDMI (somente nos modelos com entrada HDMI) DP (somente nos modelos com entrada DP) Sinal de entrada de vídeo HDMI (somente nos modelos com entrada HDMI) DP (somente nos modelos com entrada DP) Alto-falantes 2 W x 2 (somente nos modelos com entrada de áudio — opcional) Tamanho máximo da tela Horizontal: 543,744 mm Vertical: 302,616 mm Fonte de alimentação 100-240 V, 50/60 Hz Condições do ambiente Temperatura de funcionamento: de 0 a 40 °C Temperatura de armazenamento: de -20 a 60 °C Umidade operacional: de 20 a 80% Dimensões 557,79 (L) × 382,67 ~ 502,67 (A) × 233,66 (P) mm Peso (líquido) 4,70 kg (líquido) Especificações do mecanismo Inclinação: de -5 a +25° (só é possível obter 25 graus de inclinação para o ângulo de elevação no ponto mais alto) Rotação: 360° Ajuste de altura: de 0 a 120 mm Giro: de -90° a +90° Suporte separável: Sim Controles externos Botões Botão ON/OFF Atalho 1 Atalho 2 Entrada Menu/Navi/OK Funções Brilho Contraste Luz azul Aumento de Preto ACM HDR Super Nitidez Gamma Temp. de cor Modos Espaço de Cor Modo Esc.Cinza Matiz 6-eixos Satur.6-eixos Volume Mudo Over Drive FreeSync Premium Num taxa atualiz VRB Latência Ultra Baixa Ponto alvo Idioma Tempo limite OSD Transparência Bloqueio OSD Entrada Fonte automática Formato DP Designação de Atalho Wide Mode DDC/CI Nível preto HDMI Modo Início Ráp. Informações sobre o visor Redefinir Todas Config Saír As especificações podem variar dependendo do modelo e/ou da região.Українська Короткий посібник з використання РК-монітора Acer Важливі заходи безпеки Уважно прочитайте подані далі інструкції. 1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від’єднайте кабель живлення.
• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений. • На РК-монітор розлилася рідина або потрапив дощ. • РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть монітор з упаковки.2. Під’єднайте підставку до основи (для деяких моделей).

3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).

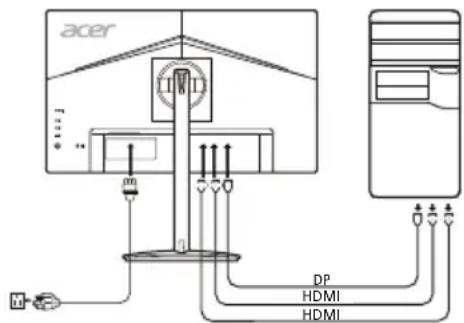

4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей). Під’єднання монітора до комп’ютера 1. Вимкніть монітор та вийміть кабель живлення комп’ютера.2. 2-1 Під’єднайте кабель HDMI (лише модель із входом HDMI)a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО.b. Під’єднайте один кінець кабелю HDMI до задньої панелі монітора, а інший кінець – до роз’єму на комп’ютері.2-2 Під’єднайте кабель DP (лише модель із входом DP)a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО.b. Під’єднайте кабель DP до комп’ютера.

3. Вставте кабель живлення монітора в роз’єм для кабелю живлення на задній

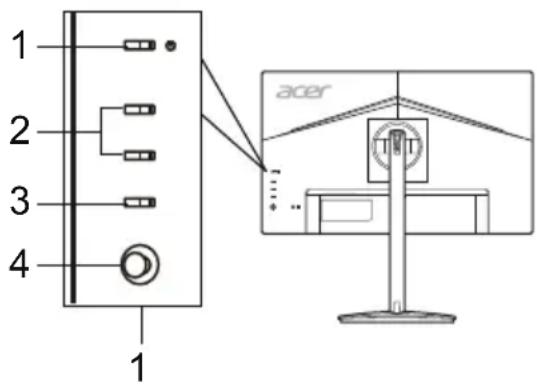

панелі монітора.4. Вставте кабелі живлення комп’ютера та монітора в найближчу розетку. Зовнішні елементи керування Номер Елемент Опис

Кнопка/індикатор живленняУвімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.2 Гарячі клавіші 1, 2Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем. Кнопка вхідного сигналуНатисніть, щоб змінити джерело вхідного сигналу. 4 Кнопка навігації/OKНатисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору

4Українська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.

Керуюча система Кольоровий TFT РК-екран Розмір 24,5”W (62 см) Крок піксела 0,283 мм (по горизонталі) x 0,280 мм (по вертикалі)

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (по горизонталі) 178° (по вертикалі) (CR=10) Час відповіді 2 мсек. (G to G) / 0,5 мсек. (G to G, Мін.) Тип панелі In-Plane Switching ("перемикання в одній площині") Частота рядків HDMI: 31 - 193 kHz DP: 193 - 193 kHz Частота кадрів HDMI: 56 - 165 Hz DP: 48 - 165 Hz Відображувані кольори 16,7 мільйона Синхросигнал для відтворення зображень на растровому дисплеї 400 MHz Максимальна роздільна здатність 1920 x 1080 при 165 Hz Plug & Play VESA DDCCI/DDC2B Споживання електроенергії (за 200 ніт) Режим увімкнення 16,6 W (типово) Режим сну 0,41 W (типово) Режим вимкнення 0,24 W (типово) Вхідний роз’єм HDMI (лише модель із входом HDMI) DP (лише модель із входом DP) Вхідний відеосигнал HDMI (лише модель із входом HDMI) DP (лише модель із входом DP) Динаміки 2 W x 2 (лише модель з аудіовходом) (додатково) Максимальний розмір екрана По горизонталі: 543,744 мм По вертикалі: 302,616 мм Джерело живлення 100–240 V, 50/60 Hz Умови навколишнього середовища Робоча температура: від 0 °C до 40 °C Температура зберігання: від -20 °C до 60 °C Робоча вологість: 20–80% Розміри 557,79 (Ш) x 382,67 ~ 502,67 (В) x 233,66 (Г) мм Вага (вага нетто) 4,70 кг (нетто) Технічні характеристики механізму Нахил: від -5 до +25° (лише в найвищій точці може бути запропоновано 25 градусів нахилу для кута нахилу) Поворот: 360° Регулювання висоти: від 0 до 120 мм Завіса: від -90° до +90° Знімна підставка: наявна Зовнішні елементи

Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2

Контрастність Блакитне світло Підсилення чорного ACM HDR Супер чіткість

Колірний простір Режим градації сірого 6-осьовий відтінок 6-осьова насиченість

Вимкнути звук Прискорення FreeSync Premium Частота оновлення VRB Наднизька затримка Точка наведення

Час очікування екранного меню

Авто джерело Формат DP Призначення сполучення клавіш Широкоекранний режим DDC/CI Рівень чорного HDMI Режим швидкого запуску Інформація про дисплей Скинути всі настройки

Технічні характеристики залежать від моделі та/або регіону.XV252Q XV252Q Oct. 30, 2020
