РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XV252QP ACER

Contraste 100000000:1 no máx. (ACM) Ângulo visível 178° (H) 178° (V) (CR=10) Tempo de resposta 2 ms (G a G) / 0,5 ms (G a G, min.) Tipo de painel IPS (comutação de planos) Frequência horizontal HDMI: 31 - 193 kHz DP: 193 - 193 kHz Frequência vertical HDMI: 56 - 165 Hz DP: 48 - 165 Hz Cores do ecrã 16,7 milhões Frequência de pontos 400 MHz Resolução máxima 1920 x 1080 a 165 Hz Plug & Play VESA DDCCI/DDC2B Consumo energético (a 200 cd/m²) Ligado 16,6 W (habitual) Modo de espera 0,41 W (habitual) Desligado 0,24 W (habitual) Conetor de entrada HDMI (apenas nos modelos com entrada HDMI) DP (apenas nos modelos com entrada DP) Sinal de entrada de vídeo HDMI (apenas nos modelos com entrada HDMI) DP (apenas nos modelos com entrada DP) Colunas 2 W x 2 (apenas nos modelos com entrada de áudio) (opcional) Tamanho máximo do ecrã Horizontal: 543,744 mm Vertical: 302,616 mm Alimentação 100 - 240 V, 50/60 Hz Considerações ambientais Temperatura de funcionamento: 0 a 40 °C Temperatura de armazenamento: -20 a 60 °C Humidade de funcionamento: 20 a 80% Dimensões 557,79 (L) x 382,67 ~ 502,67 (A) x 233,66 (P) mm Peso (líquido) 4,70 kg (líquido) Especificações de mecanismos Inclinação: entre -5° e +25° (só é possível disponibilizar 25° de reclinação para o ângulo de elevação no ponto mais elevado) Rotação: 360° Ajuste da altura: entre 0 e 120 mm Articulação: entre -90° e +90° Apoio amovível: sim Controlos externos Comutador/botões Botão de alimentação Tecla de atalho 1 Tecla de atalho 2 Input Menu/Navi/OK Funções Luminosidade Contraste Luz azul Intensif. preto ACM HDR Super nitidez Gamma Temp. Cor Modos Espaço de cor Modo esc. cinza Tonalid. 6 eixos Satur. 6 eixos Volume Sem som Over Drive FreeSync Premium Núm freq atualiz VRB Latência ultrabaixa Ponto de mira Idioma Tempo limite OSD Transparência Bloquear OSD Entrada Fonte Auto Formato DP Atribuição tecla atalho Modo Panorâmico DDC/CI Nív. preto HDMI Modo início ráp. Informações do ecrã Repor todas definições Sair As especificações variam consoante o modelo e a região.Русский Краткое руководство пользователя ЖК-монитора Acer Важные инструкции по технике безопасности Внимательно прочтите следующие инструкции.

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока в вашем регионе.• Выключите ЖК-монитор и отсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден. • На ЖК-монитор была пролита жидкость, или он попал под дождь. • ЖК-монитор или корпус поврежден. Установка монитора на основание.

1. Извлеките монитор из упаковки.2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех

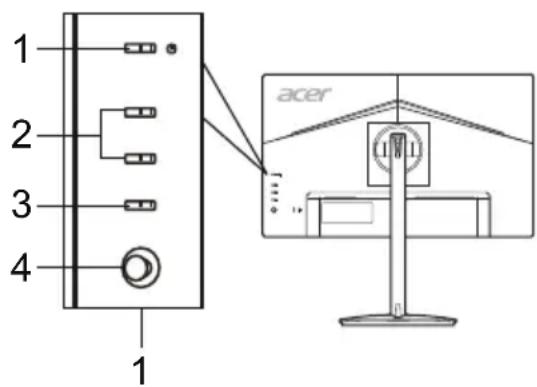

Подключение монитора к компьютеру 1. Выключите монитор и отсоедините шнур питания компьютера от сети.2. 2-1 Подключите HDMI-кабель (только для модели с входом HDMI)a. Убедитесь, что питание монитора и компьютера отключено.b. Подключите один конец HDMI-кабеля к задней панели монитора, а другой конец — к порту компьютера.2-2 Подключите DP-кабель (только для модели с входом DP)a. Убедитесь, что питание монитора и компьютера отключено.b. Подключите DP-кабель к компьютеру.3. Подключите кабель питания монитора к порту питания на задней панели устройства.4. Подключите шнуры питания компьютера и монитора к электрической розетке. Внешние элементы управления № Элемент Описание

Кнопка/индикатор питанияВключение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения. Горячая клавиша 1, 2 кнопкиНажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши.3Кнопка входаНажмите для переключения источников входа. Кнопка навигации/ Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова.

HDMI HDMI POWERHDMI 2 DPHDMI 1 приобретается отдельно

4Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентировать или переместить приемную антенну. Увеличить расстояние между устройством и приемником. Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта. Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 24,5”W (62 см) Шаг пикселя 0,283 мм (Г) x 0,280 мм (В)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (Г) 178° (В) (CR=10) Время отклика 2 мс (G до G) / 0,5 мс (G до G, Мин.) Тип панели In-Plane Switching Частота по горизонтали HDMI: 31 - 193 кГц DP: 193 - 193 кГц Частота по вертикали HDMI: 56 - 165 Гц DP: 48 - 165 Гц Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее 400 МГц Максимальное разрешение 1920 x 1080 при частоте 165 Гц Plug & Play VESA DDCCI/DDC2B Потребляемая мощность (при яркости 200 нитов) Во включенном состоянии 16,6 W (тип.) Спящий режим 0,41 W (тип.) В выключенном состоянии 0,24 W (тип.) Входной разъем HDMI (только модель с HDMI-входом) DP (только модель со входом DP) Входной видеосигнал HDMI (только модель с HDMI-входом) DP (только модель со входом DP) Динамики 2 W x 2 (только модель с аудиовходом) (приобретается отдельно) Максимальный размер экрана По горизонтали: 543,744 мм По вертикали: 302,616 мм Источник питания 100-240 V, 50/60 Hz Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 557,79 (Ш) x 382,67 ~ 502,67 (В) x 233,66 (Г) мм Вес (нетто) 4,70 кг (нетто) Спецификации механизмов Угол наклона: От -5° до +25° (наклон 25 градусов возможен только в самой высокой точке подставки) Угол поворота: 360° Регулировка по высоте: От 0 мм до 120 мм Вращение: От -90° до +90° Съемная подставка: Да Внешние элементы

Переключатели/кнопки Кнопка питания Горячая клавиша 1 Горячая клавиша 2

Усиление черного ACM HDR Высокая резкость

Цветовая схема Реж.градац.сер. 6 цветов Насыщ. 6 цветов

FreeSync Premium Зн. частоты обн. VRB Сверхнизкая задержка Целевая точка

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Формат DP Горячие клавиши Широкоэк.реж. DDC/CI Ур. черного HDMI Реж. быст. зап. Информация о мониторе Сброс всех настроек

• НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.

Меню/Navi(Навигация)/OK

Температура на цвета

• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
