Typ produktu	LCD monitor 24,5" (62 cm)
Značka	Acer
Model	XV252QP
Technologie displeje	IPS TFT-LCD barevný
Maximální rozlišení	1920 x 1080 @ 165 Hz
Jas	400 cd/m² (nativní a HDR400)
Kontrastní poměr	100 000 000:1 max (ACM)
Pozorovací úhel	178° horizontální / 178° vertikální (CR=10)
Doba odezvy	2 ms (šedá-šedá) / 0.5 ms (min)
Obnovovací frekvence	165 Hz
Konektivita	HDMI, DisplayPort
Vestavěné reproduktory	2 x 2 W (volitelné)
Herní funkce	FreeSync Premium, Over Drive
Mechanické nastavení	Náklon (-5° až +25°), otočení (360°), výška (0-120 mm), pivot (-90° až +90°), odnímatelný stojan
Rozměry (š x v x h)	557,79 x 382,67~502,67 x 233,66 mm
Hmotnost (netto)	4,70 kg
Napájení	100-240 V, 50/60 Hz
Spotřeba elektřiny (provoz)	16,6 W typická
Spotřeba elektřiny (pohotovostní režim)	0,41 W typická
Údržba a čištění	Použijte měkký a suchý hadřík, bez čpavkových nebo alkoholových prostředků
Bezpečnost	Neotvírejte kryt, opravy svěřte autorizovanému technikovi
Náhradní díly a opravitelnost	Odnímatelný stojan, opravy autorizovaným technikem
Normy a certifikace	Třída B (FCC, CE, ICES-003), RoHS, ErP

Často kladené otázky - XV252QP ACER

Jak vyčistit obrazovku monitoru Acer XV252QP?

Vypněte monitor a odpojte jej. Použijte měkký a suchý hadřík mírně navlhčený vodou nebo čisticím prostředkem bez rozpouštědel. Nikdy nestříkejte tekutinu přímo na obrazovku a nepoužívejte přípravky obsahující čpavek nebo alkohol.

Jaké kabely jsou potřeba k připojení monitoru k počítači?

Monitor Acer XV252QP podporuje připojení HDMI a DisplayPort. Použijte příslušný dodaný kabel (podle modelu) a zapojte jej do odpovídajících portů na vašem počítači.

Jak nastavit výšku a náklon obrazovky?

Monitor nabízí nastavení výšky 0 až 120 mm, náklon -5° až +25°, otočení 360° a pivot -90° až +90°. Se stojanem manipulujte opatrně, abyste upravili polohu.

Jaké jsou dostupné režimy obrazu v menu OSD?

Nabídka na obrazovce (OSD) nabízí nastavení jako jas, kontrast, redukci modrého světla, zesílení černé, ACM, HDR, super ostrost, gama, teplotu barev, předdefinované režimy, barevný prostor, režim odstínů šedi, odstín a sytost na 6 osách.

Jak aktivovat FreeSync Premium na XV252QP?

Přejděte do menu OSD, vstupte do sekce 'Gaming' nebo 'FreeSync Premium' a aktivujte volbu. Ujistěte se, že používáte kabel DisplayPort a že grafická karta vašeho počítače podporuje FreeSync.

Podporuje monitor HDR?

Ano, Acer XV252QP je certifikován HDR400 s maximálním jasem 400 cd/m². Aktivujte režim HDR v nastavení monitoru a ve svém operačním systému, abyste využili rozšířený dynamický rozsah.

Co dělat, když obrazovka po zapnutí zůstane černá?

Zkontrolujte, zda je napájecí kabel správně zapojen a monitor je zapnutý (modrá kontrolka). Ujistěte se, že je videokabel dobře připojen k monitoru i k počítači. Zkuste změnit vstupní zdroj pomocí tlačítka 'Vstup' na monitoru.

Jak ušetřit energii s tímto monitorem?

Monitor spotřebovává přibližně 16,6 W v provozu (typická) a 0,41 W v pohotovostním režimu. Používejte režim automatického spánku nebo jej úplně vypněte, když se nepoužívá. Můžete také snížit jas v menu OSD.

Mohu monitor upevnit na kloubové rameno?

Ano, stojan je odnímatelný a monitor je kompatibilní s držáky VESA. Sejměte stojan podle pokynů v návodu a připevněte kloubové rameno nebo nástěnný držák odpovídající normě VESA.

Kde najít ovladače nebo návod k XV252QP?

Manuály, ovladače a další dokumenty jsou k dispozici na oficiálních stránkách podpory Acer. Navštivte webové stránky Acer a vyhledejte model XV252QP pro stažení potřebných souborů.

NÁVOD K OBSLUZE XV252QP ACER

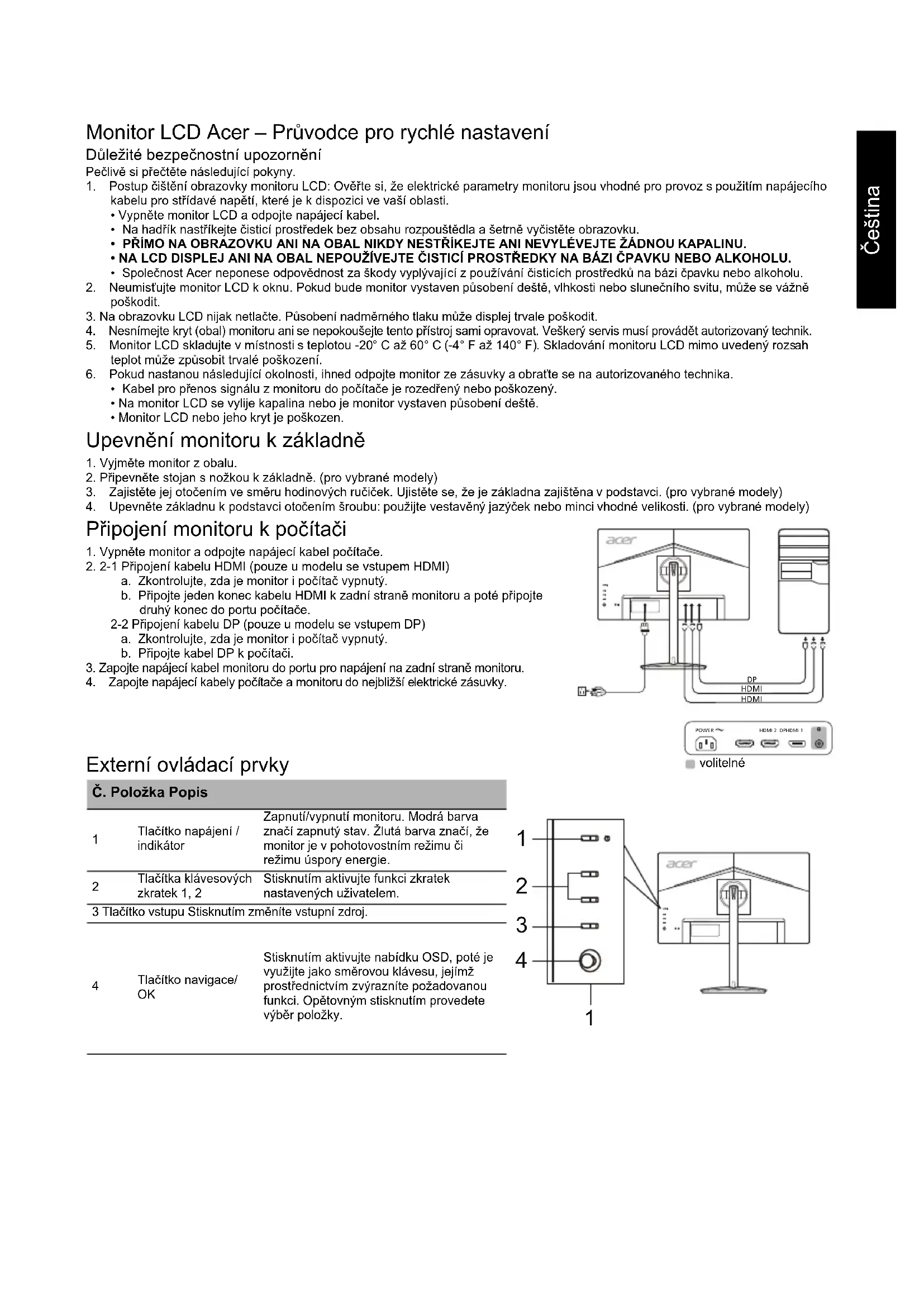

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
2. Vypněte monitor LCD a odpojte napájecí kabel.
3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
4. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
5. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
6. Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
7. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
8. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
9. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
10. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
11. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

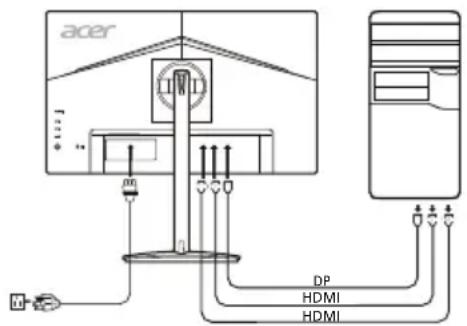

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-2 Připojení kabelu DP (pouze u modelu se vstupem DP)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

volitelné

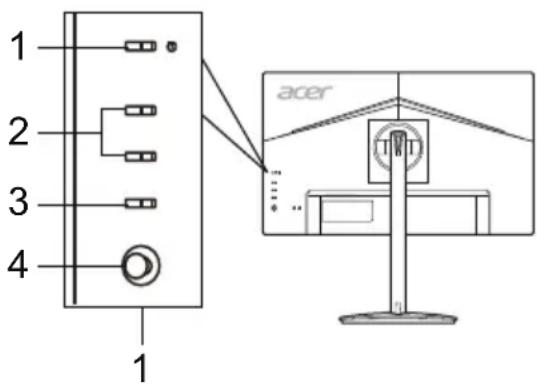

Externí ovládací prvky

C. Položka Popis

1	Tlačítko napájení / indikátor	Zapnutí/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Č režimu Úspory energia.
2	Tlačítka klávesovych zkratek 1, 2	Stisknutim aktivujte funkci zkratek nastavených uživatelem.
3	Tlačítko vstupu Stisknutím změnítě vystupné zdroj.
4	Tlačítko navigace/ OK	Stisknutím aktivujte nabídku OSD, poté je využijte jak směrovou klávesu, jejímž prostřednictvím zvyraznítě požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřady nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevřý LCD TFT
	Velikost 24,5"W (62 cm)
	Rozteč pixelu	0,283 mm (horizontal) × 0,280 mm (vertical)
	Jas Nativí: 400 cd/m	2, režim HDR400: 400 cd/m²
	Kontrast Max. 100 000	000:1 (ACM)
	Ühel sledováni 178° (horizontal) 178° (vertical) (CR=10)
	Doba odezy 2 ms (GTG) / 0,5 ms (GTG, min.)
	Typ panelu Přepínámí v	bloše (In-Plane Switching neboli IPS)
	Horizontálni frekvence	HDMI: 31 - 193 kHzDP: 193 - 193 kHz
	Vertikálni frekvence	HDMI: 56 - 165 HzDP: 48 - 165 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodů		400 MHz
Maximálni rožišení		1920 x 1080 pfi 165 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotěba energia(při jasu 200 nitù)	Režim Zapnuto 16,6 W	typicky)
	Režim spánku 0,41 W	typicky)
	Režim Vypnuto 0,24 W	typicky)
Konektor vystupu		HDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupní videosignál		HDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Reprodukty 2 W x 2 (pouze model s audio vystupen) (volitelné)
Maximálni velikost obrazovky		Horizontal: 543,744 mmVertical: 302,616 mm
Zdroj napájení 100-240 V, 50/60 Hz
Podmínty okolního prostřédí		Provožné teplo: 0 °C až 40 °CSkladovací teplo: -20 °C až 60 °CProvožné vlhkest: 20 % až 80 %
Rozměry		557,79 (S) x 382,67 ~ 502,67 (V) x 233,66 (H) mm
Hmotnost (cistá)		4,70 kg (cistá)
Technické ùdaje mechanismu		Naklonění: -5° až +25° (pro Úhel zdvihu lze dosaúnout záklonu 25 stipné pouze v nejvyssím bodé)Otáčeni: 360°Nastavení výšky: 0 mm až 120 mmOtočeni: -90° až +90°Odnímatelný stojan: Ano
Externí ovládací prkvy	Spínače a tlačíka	Tlačtko napájeníKlávesová zkralka 1Klávesová zkrkatka 2
	Funkce	JasKlávesová zkralka 1Klávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesOVá zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatka 2
		JasKlávesová zkrkatika 2
		JasKlávesová zkrkatika 2
		JasKlávesová zkrkatika 2
		JasKlávesová zkrkatika 2
		JasKlávesová zkrkatika 2
		JasKlávesová zkrkatika 2

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tieto pokyny si pozorne prečítajte.

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

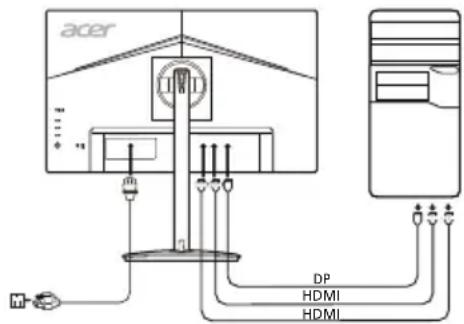

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-2 Pripojte kábel DP (iba model so vstupom DP)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

voliteľné

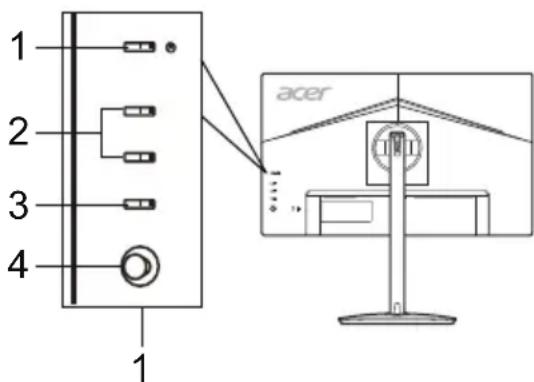

Externé ovládače

C. Položka Popis

Smerové/potvrzovacie tlačidlo

Stlačením tlačidla aktivujte ponuku OSD, potom ho použite ako smerové tlačidlo a vyberte požadovanú funkciu. Opätovným stlačením tlačidla potvrdíte výber.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
