ПОСІБНИК КОРИСТУВАЧА Lumix DMWBGS1 PANASONIC

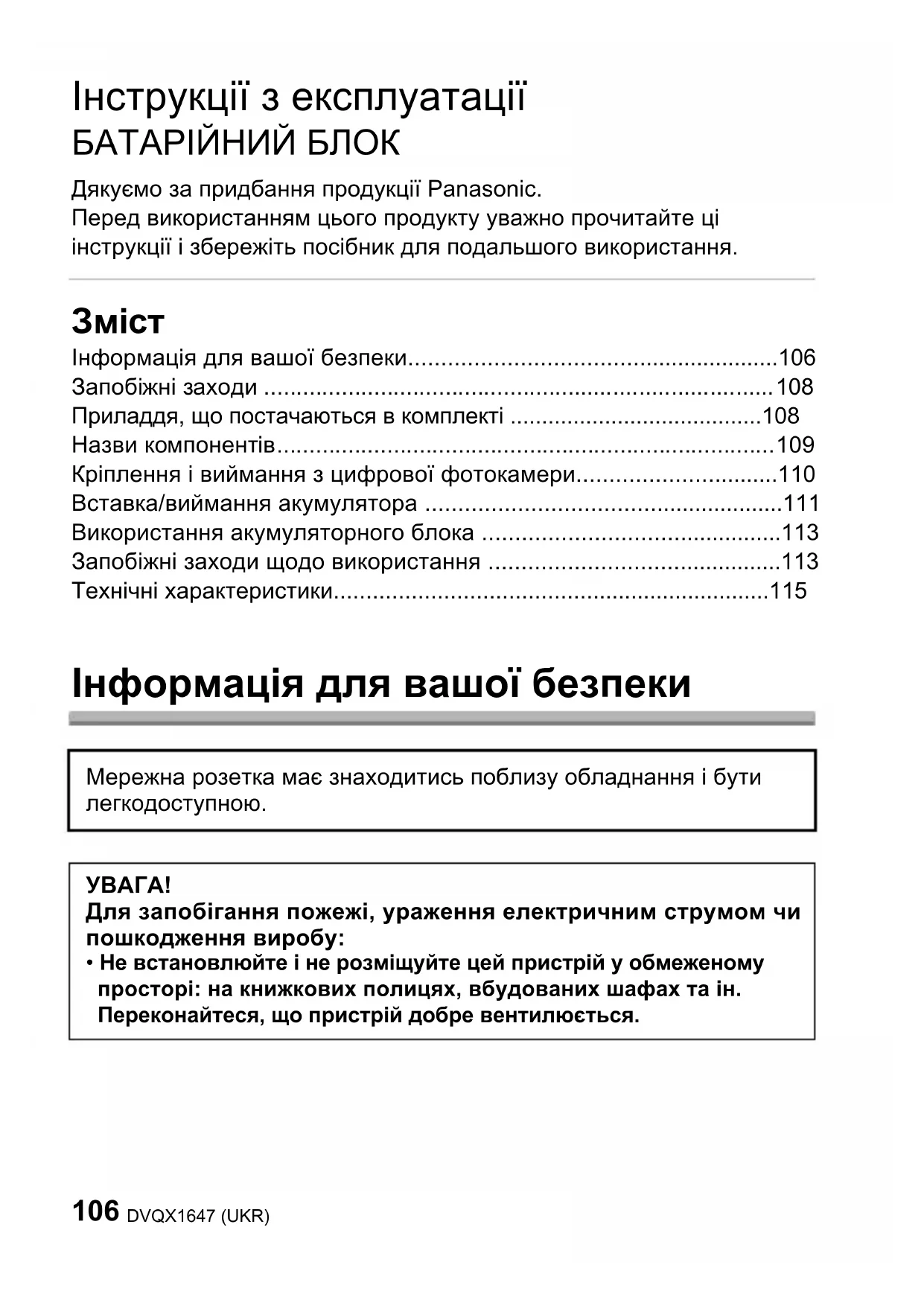

Інструкції з експлуатації БАТАРІЙНИЙ БЛОК Дякуємо за придбання продукції Panasonic. Перед використанням цього продукту уважно прочитайте ці інструкції і збережіть посібник для подальшого використання.

• Інформація для вашої безпеки p. 106
• Запобіжні заходи p. 108
• Приладдя, що постачаються в комплекті p. 108
• Назви компонентів p. 109
• Кріплення і виймання з цифрової фотокамери p. 110
• Вставка/виймання акумулятора p. 111
• Використання акумуляторного блока p. 113
• Запобіжні заходи щодо використання p. 113
• Технічні характеристики Інформація для вашої безпеки Мережна розетка має знаходитись поблизу обладнання і бути легкодоступною. p. 115

Для запобігання пожежі, ураження електричним струмом чи пошкодження виробу:

• Не встановлюйте і не розміщуйте цей пристрій у обмеженому просторі: на книжкових полицях, вбудованих шафах та ін. Переконайтеся, що пристрій добре вентилюється. DVQX1647.book 106 ページ ２０１９年１月９日　水曜日　午後５時４６分107 (UKR) DVQX1647 ∫ Про батарейний блок

• Не нагрівати, оберігати від вогню.

• Не залишайте акумулятор(и) в автомобілі під прямими сонячними променями впродовж тривалого часу при зачинених дверях та вікнах.

Виконуйте наступні застереження, якщо інше не вказано в супровідних документах.

1. Встановлюйте пристрій на жорсткій, рівній поверхні.

2. Зберігайте всередині захищеного від вологи приміщення.

3. Під час транспортування уникайте падіння пристрою, його

надмірної вібрації або ударів об інші об’єкти.

4. Правила та умови утилізації мають відповідати

національному та/або місцевому законодавству. Умови реалізації не встановлені виробником та мають відповідати національним та/або місцевим законодавчим вимогам країни реалізації виробу.

• У випадку некоректної заміни акумулятора існує ризик вибуху. Використовуйте для заміни лише рекомендовані типи акумуляторів.

• Щодо утилізації акумуляторів зверніться до місцевих органів влади або дилера за інформацією щодо правильного способу утилізації. Попередження Небезпека пожежі, вибуху й опіків. Не розбирайте, не нагрівайте до температури понад 60 xC і не спалюйте. DVQX1647.book 107 ページ ２０１９年１月９日　水曜日　午後５時４６分DVQX1647 (UKR)

• Цей пристрій — батарійний блок для цифрових фотокамер Panasonic.Працювати й тримати пристрій під час запису зручніше у вертикальному положенні. Якщо окрім акумулятора цифрової фотокамери приєднати батарейний блокў (постачається окремо), час запису продовжиться. Крім того, можна зарядити акумулятор, вставлений у батарійний блок, за допомогою сумісної цифрової фотокамери. ¢ У тексті позначається як батарейний блок або акумулятор.
• Сумісні прилади (За станом на січенё 2019 р.)Сумісні прилади: DC-S1R, DC-S1Щоб отримати найсвіжішу інформацію про сумісні пристрої, дивіться інструкцію, каталог або сайт цифрової фотокамери. ∫ Поводження з пристроєм

• Конструкція пристрою, що захищає від пилу та бризок, не гарантує повного захисту від потрапляння пилу та води. Під час експлуатації майте це на увазі. Якщо пристрій не працює належним чином, зверніться до продавця, який продав вам пристрій, або до компанії Panasonic.• Міцно прикріпіть цей пристрій до цифрової фотокамери.• Надійно закрийте дверцята відсіку акумулятора та кришку перехідника постійного струму.• Не допускайте потрапляння до контактного майданчику, цифрової фотокамери або даного пристрою піску, пилу чи води під час приєднання або знімання даного пристрою.• Цей пристрій не є водонепроникним, його не можна використовувати для підводної зйомки. Для захисту від бризок цей пристрій сконструйовано так, щоб вода не проникала всередину. Якщо бризки води тощо залишаться на пристрої, витріть його після використання м’якою сухою тканиною. • Не піддавайте пристрій сильній вібрації або ударам. Це може призвести до несправностей або відмови пристрою.• Також прочитайте посібник для своєї цифрової фотокамери. Приладдя, що постачаються в комплекті НомерЛ виробі‚ вірні за станом на січенё 2019 р. Вони можутё змінюватися.
• Акумулятор постачається окремо. Заглушка роз’ємів
• Заглушка роз’ємів кріпиться до батарейного блока під час продажу.

DVQX1647.book 108 ページ ２０１９年１月９日　水曜日　午後５時４６分109 (UKR) DVQX1647 Назви компонентів 1 Електричні контакти 2 Штифти для закріплення

3 Місце для кришки 4 Кнопка [AF ON] 5 Джойстик 6 Кнопка [Fn] 7 Закріплювальний ґвинт 8 Кришка перехідника постійного струму 9 Дверцята акумулятора 10 Важілець вилучення 11 Кріплення штатива 12 Задній диск 13 Вимикач ON/OFF 14 Кнопка [ ] (Баланс білого) 15 Кнопка [ ] (Світлочутливість ISO)

Кнопка [ ] (Компенсація експозиції) 17 Передній диск 18 Кнопка затвора 19 Тримач для ременя

• Перед використанням рекомендуємо прикріпити до цифрової фотокамери плечовий ремінь, який постачається в комплекті, щоб запобігти її падінню (поради з прикріплення ременя див. в інструкції з експлуатації цифрової фотокамери).

Кріплення і виймання з цифрової

Вимкніть цифрову фотокамеру та переконайтеся, що вона не заряджається. (якщо при встановленні мікрофона на камеру та зніманні з камери не вимикати живлення, може виникнути несправність, тому це не рекомендується.) 1 1Зніміть кришку з роз’єму батарейного блока на цифровій фотокамері. 2Зніміть кришку контактів батарійного блока. 3Зберігайте кришку роз’єму батарійного блока в кришці контактів.

• Зберігайте в такому положенні, як показано на зображенні (A).

Зберігайте кришку контактів у відсіку для зберігання батарійного блока.

• Щоб захистити роз’єми, установіть кришку роз’єму батарейного блока та заглушку роз’єму на місце.

Вирівняйте закріплювальний ґвинт, електричні контакти та штифти для закріплення

Для з’єднання поверніть закріплювальний ґвинт у позначеному стрілкою напрямку.

• Зберігайте заглушку роз’ємів у місцях, недосяжних для дітей, щоб уникнути її ковтання.

Відділіть акумуляторний блок від цифрової фотокамери

Вимкніть цифрову фотокамеру, вийміть акумулятор, а потім поверніть кріпильний гвинт у напрямку, протилежному тому, що використовується для приєднання. Вставка/виймання акумулятора

• Завжди використовуйте справжні акумулятори Panasonic (DMW-BLJ31: постачається окремо).

• Якщо використовуються інші акумулятори, якісна робота цього пристрою не гарантується.

• Використовуйте акумулятор після заряджання.

• Акумуляторний блок можна використовувати коли акумулятор вставлено до цифрової фотокамери або до акумуляторного блоку.

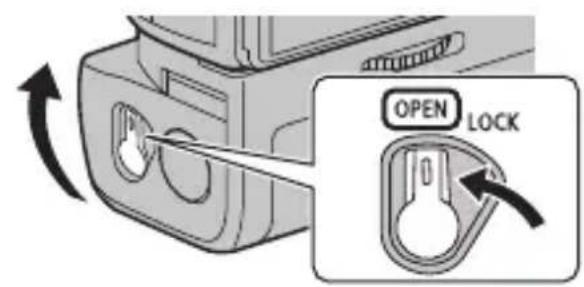

• Вимкніть цифрову фотокамеру та переконайтеся, що вона не заряджається. 1 Перемістіть фіксатор акумуляторного блоку в бік напису [OPEN] та відчиніть дверцята акумулятора. 2 Вставте до характерного клацання, пильнуючи положення акумулятора, та переконайтеся, що важіль B зачеплено за батарею.

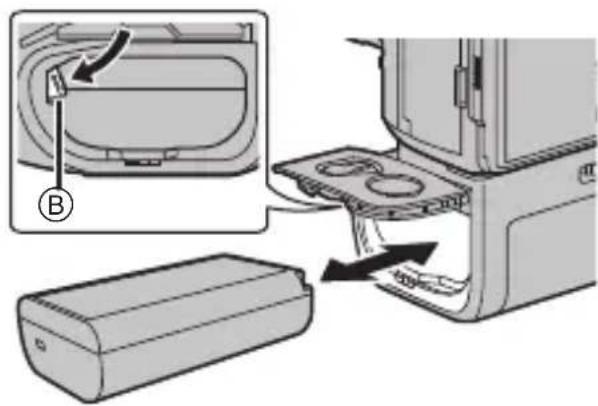

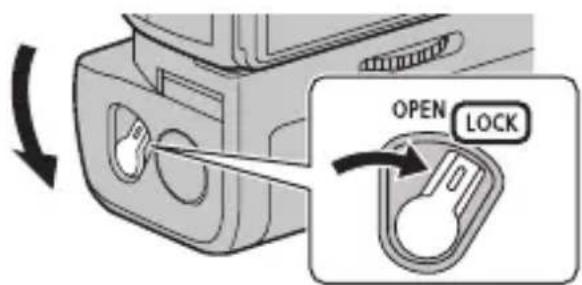

• Витягаючи акумулятор, штовхніть важіль B у бік стрілки та витягніть акумулятор. 3 Закрийте дверцята акумуляторного відсіку та перемістіть фіксатор у бік напису [LOCK].

Якщо заряджання відбувається за допомогою цифрової фотокамери з прикріпленим батарійним блоком, можна заряджати акумулятор у батарійному блоці. Докладніше про заряджання за допомогою цифрової фотокамери див. в інструкції з експлуатації цифрової фотокамери.

Якщо цифрова фотокамера використовується без вставленого акумулятора, не виймайте акумулятор із батарійного блока, інакше цифрова фотокамера вимкнеться.

• Якщо під час записування на картку відкрити кришку відсіку акумулятора, може відобразитися повідомлення про те, що триває записування, і пролунати попереджувальний сигнал.

• Після використання виймайте акумулятор. (Якщо його надовго залишити під’єднаним, він зрештою виснажиться).

• Після використання, під час заряджання і відразу після заряджання акумулятор теплий. Акумуляторний блок теж гріється під час експлуатації — це не є ознакою несправності.

Переконайтеся, що на дверцятах акумулятора немає сторонніх речовин. ∫ Використання 2 акумуляторів Цифровою фотокамерою можна буде користуватися довше, якщо вставити акумулятори і в саму камеру, і в акумуляторний блок. (Після виснаження одного розпочнеться живлення від другого).

Акумулятор, який повинен використовуватися першим, вставляйте до цифрової фотокамери. Детальніше див. інструкцію з експлуатації цифрової камери. ∫ Використання мережевого адаптера змінного струму (постачається окремо) та перехідника постійного струму (постачається окремо) замість акумулятора

• Завжди використовуйте справжній перехідник постійного струму Panasonic (DMW-DCC16: постачається окремо). Можна користуватися цифровою фотокамерою, не хвилюючись про споживання заряду акумулятора. Вставте перехідник постійного струму в батарійний блок, підключіть мережевий адаптер, а потім вставте його в електричну розетку.

Якщо приєднано перехідник постійного струму, відповідна кришка залишається відкритою, тому вся конструкція стає особливо вразливою до пилу та бризок. Пильнуйте, щоб усередину або на поверхню не потрапив пісок, пил чи вода. Після використання міцно закривайте кришку перехідника постійного струму, попередньо перевіривши, щоб на ній немає сторонніх речовин.

• Прочитайте також інструкції з експлуатації адаптера змінного струму та перехідника постійного струму.

Деякі додаткові аксесуари можуть бути відсутніми у продажу в певних країнах.

• При використанні адаптера змінного струму обов’язково використовуйте перехідник постійного струму Panasonic (DMW-DCC16: постачається окремо) та адаптер змінного струму (DMW-AC10E: постачається окремо).

• Завжди використовуйте справжній адаптер змінного струму Panasonic (DMW-AC10E: постачається окремо). DVQX1647.book 112 ページ ２０１９年１月９日　水曜日　午後５時４６分113 (UKR) DVQX1647 Використання акумуляторного блока Диски, кнопки та джойстик на акумуляторному блоці працюють так само, як і на цифровій фотокамері. Для отримання більш детальних відомостей прочитайте інструкцію з експлуатації для цифрової фотокамери. 1 Перемістіть вимикач цифрової фотокамери в положення [ON].

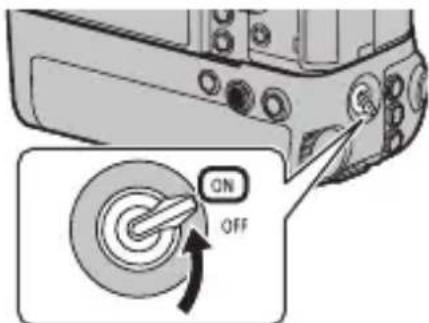

Перемістіть вимикач акумуляторного блоку в положення [ON].

• Вмикає диски, джойстик і кнопки.

• Цей вимикач не керує живленням цифрової фотокамери.

• Тримаючи цифрову фотокамеру за акумуляторний блок, можна випадково натиснути на кнопку на ньому. У такому випадку вимикач акумуляторного блоку слід перемкнути в положення [OFF]. Запобіжні заходи щодо використання ∫ Відомості про пристрій Не допускайте потрапляння на мікрофон інсектицидів а інших швидко випаровуваних речовин.

• При потраплянні на пристрій таких спреїв та речовин може значно погіршитися його зовнішній вигляд та/або облупитися фарба.

Не допускайте тривалого контакту пристрою з гумовими чи ПВХ предметами.

За жодних обставин не використовуйте та не зберігайте пристрій у будь- якому з наведених нижче місць, оскільки це може викликати несправності:

• Під впливом прямих сонячних променів або на пляжі влітку

• У місцях з високими рівнями температури та вологості або там, де зміна температури або вологості різка

• Там, де є відкритий вогонь

• Біля обігрівачів, кондиціонерів і зволожувачів повітря

• Не кидайте пристрій, не вдаряйте ним об інші предмети та не стукайте

• Даний пристрій має електричний контакт, електрично з’єднаний з цифровою фотокамерою. Від’єднуючи пристрій від фотокамери, закривайте контакти заглушкою, що постачається в комплекті, і не допускайте, щоб на них потрапляли металеві предмети (наприклад,

• Не тримайте об’єкти, на які можуть впливати магнітне поле, біля кришки відсіку акумулятора. Магнітне поле може негативно вплинути на намагнічені об’єкти, як-от банківські картки, перепустки або годинники. Уникайте тривалого контакту з пристрій при низькій температурі.

• У холодних умовах (при температурі нижче 0 oC, як-от на лижних спусках) тривалий прямий контакт із металевими частинами пристрій може спричинити ураження шкіри. Під час тривалого використання пристрій вдягайте рукавиці тощо.

Під час чистки протріть пристрій сухою м’якою тканиною.

• Якщо мікрофон сильно забруднений, його можна очистити, витерши віджатою вологою, а потім сухою тканиною.

• Не застосовуйте для чистки мікрофона таких розчинників, як бензол, розріджувач, спирт, мийні засоби для посуду і т. ін. – це може призвести до пошкодження зовнішнього корпусу або відшарування покриття.

• Застосовуючи синтетичні тканини, обов’язково виконуйте супровідні

DVQX1647.book 114 ページ ２０１９年１月９日　水曜日　午後５時４６分115 (UKR) DVQX1647 Технічні характеристики Технічні характеристики можуть змінюватися без попереднього повідомлення. Батаpiйний блок (DMW-BGS1): Інформація для вашої безпеки Умовні позначення на цьому виробі (включно з додатковим обладнанням) мають наведені нижче значення. Джерело живлення: 8,4 V Кількість знімків, доступна для

Приблизна кількість знімків (за підключення до цифрової фотокамери DC-S1R): 660 Приблизна кількість знімків (за підключення до цифрової фотокамери DC-S1): 720

• Наведено дані за умови встановлення у фотокамеру Panasonic двох акумуляторів.

• В залежності від умов використання кількість знімків може зменшитися.

80,3 мм (Г) (без урахування частин, що виступають) Маса Прибл. 406 г (з акумулятором) Прибл. 295 г (батаpiйний блок) Захист від пилу та

до 40 oC ¢ Характеристики акумулятора (кількість записуваних знімків/час роботи) можуть тимчасово погіршитися при використанні за температури від j10 oC до 0 oC (у холодних місцях, наприклад на лижних курортах або на великій висоті). Робоча вологість 10%RH до 80%RH DC (постійний струм) DVQX1647.book 115 ページ ２０１９年１月９日　水曜日　午後５時４６分DVQX1647 (UKR)

Інформація для покупця Встановлений виробником згідно Закону України “Про захист прав споживачів” термін служби виробу становить 7 років з дати виготовлення за умови, що виріб використовується в суворій відповідності до даної інструкції з експлуатції та застосовуваних технічних стандартів.

ТОВ “ПАНАСОНІК УКРАЇНА ЛТД” провулок Охтирський, будинок 7, місто Київ, 03022, Україна Назва виробу: БАТАРІЙНИЙ БЛОК Країна виробництва: Китай Виробник: Панасонік Корпорейшн Адреса виробника: 1006, Оаза Кадома, Кадома-щі, Осака 571-8501, Японія Дата виробництва: ви можете знайти рік і місяць виробництва у серійному номері, вказаному на табличці. Приклад позначення — Серійний № XX1AXXXXXXX (X-будь-яка цифра або літера) Рік: третя цифра у серійному номері (1 —2011, 2—2012, ...0—2020) Місяць: четверта літера у серійному номері (A—січень, B—лютий, ...L—грудень) Примітка: Вересень може вказуватися як “S” замість “I”. Додаткова інформація: Просимо уважно прочитати інструкції з експлуатації. DVQX1647.book 116 ページ ２０１９年１月９日　水曜日　午後５時４６分Manufactured by: Panasonic Corporation Kadoma, Osaka, Japan Importer for Europe: Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany Panasonic Corporation Web Site/Site Web: http://www.panasonic.com © Panasonic Corporation 2019 DVQX1647.book 117 ページ ２０１９年１月９日　水曜日　午後５時４６分11 DVQX1647 (ARA)
