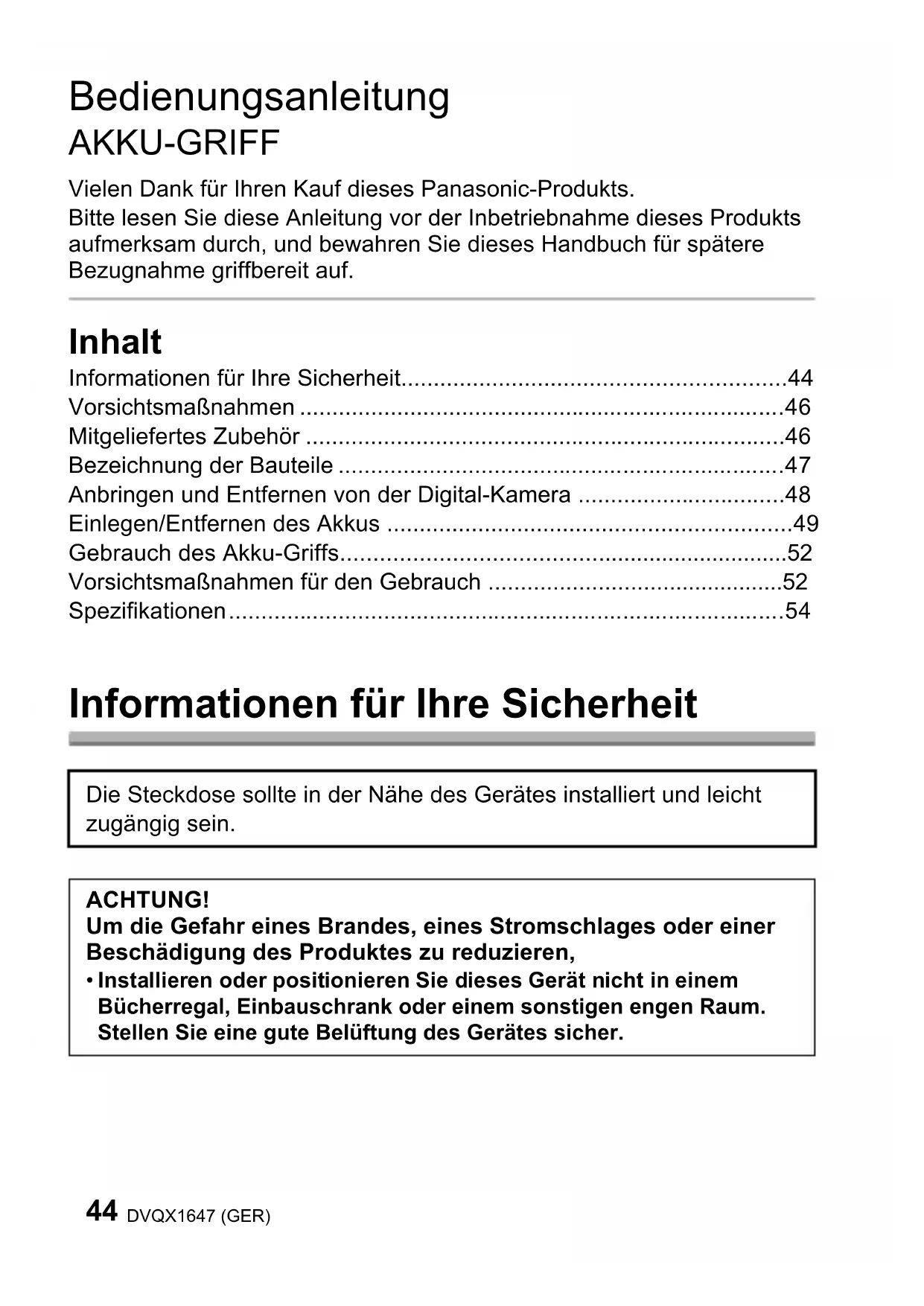

BEDIENUNGSANLEITUNG Lumix DMWBGS1 PANASONIC

Vielen Dank für ihren Kauf theses Panasonic-Produkts.

Bitte lessen Sie diese Anleitung vor der Inbetriebnahme diesen Produkts aufmerksam durch, und bewahren Sie diesen Handbuch für spätere

Bezugnahme griffbereit auf.

Inhalt

Informationen fur ihre Sicherheit 44

Vorsichtsmaßnahmen 46

Mitgeliefertes Zubehör 46

Bezeichnung der Bauteile 47

Anbringen und Entfernen von der Digital-Kamera 48

Einlagen/Entfernen des Akkus 49

Gebrauch des Akku-Griffs 52

Vorsichtsmaßnahmen für den Gebrauch 52

Spezifikationen 54

Informationen für ihre Sicherheit

Die Steckdose sollte in der Höhe des Gerätes installiert und leicht zugängig sein.

ACHTUNG!

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

• Installieren oder positionieren Sie diese Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

• Der Akkuarf weder Hitze noch offenem Feuer ausgesetzt werden.

• Lassen Sie den/die Akku/s nie längerere Zeit in einem Auto mit geschlossenen Türen und Fenstern darüber, das direkter Sonneneinstrahlung ausgesetzt ist.

Warning

Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60^ erhitzen oder anzünden.

-Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden)dürfen.
Bitte führn Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.
Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien konnen im Handelsgeschäft unentgeltlich zurückgegeben werden. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, herself Sie besteht, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.
Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an Ihren ortlichen Abfallentsorgungs Dienstleister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemäßer Entsorgung theses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unter):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesen Fall erfolgt these auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Vorsichtsmaßnahmen

• Bei diesen Gerät handelt es sich um einen Akku-griff für Digital-Kameras von Panasonic.
  Dient zur Erleichterung der Bedienung und zur Verbesserung der Griffigkeit beim senkrechten Halten der Kamera während der Aufnahme. Das beiliegende Akkupack* (Sonderzubehör) ermöglich als Zusammen zum Akku in der Digital-Kamera eine langere Aufnahmedauer. Mit einer kompatiblen Digitalkamera kann der Akku auch dann geladen werden, wenn er in den Akkugriff eingelegt ist.
  * Im Text als Akkupack oder Akku bezeichnet.
• Kompatible Geräte (Stand: Januar 2019)

Ko mpatible Geräte: DC-S1R, DC-S1

Aktuelle Informationen zu kompatiblen Geräten finden Sie in der Bedienungsanleitung, im Katalog und auf der Website zur Digital-Kamera.

■ Handhabung des Geräts

• Der Staub- und Spritzwasserschutz these Geräts bedeutet keine Garantie auf vollständigen Schutz vor Eindringen von Staub und Wasser. Achten Sie beim Gebrauch auf folgenden. Sollte das Gerät nicht ordnungsgemäß Funktionieren, wenden Sie sichitte an den Handler, bei dem Sie die Kamera erworben haben, oder direkt an Panasonic.

• Bringen Sie diesen Gerät stabil an der Digital-Kamera an.

• Schlieben Sie die Batteriefachklappe und die Abdeckung des DC-Kopplers sorgfältig.
• Achten Sie darauf, dass weder Sand, Staub noch Wasser in den Bereich der Kontakte, die Digital-Kamera oder these Gerät eindringen bzw. in diesen anhaften, wenn Sie these Gerät anbringen oder abnehmer.

• Dieses Gerät ist nicht wasserdicht und damit deshalb nicht unter Wasser verwendet werden. Dieses Gerät ist spritzwassergeschützt und damit so konstruiert, dass es dem Eindringen von Spritzwasser widerstehen. Wenn Wasserspritzer ö. ä. auf diesen Gerät gelangen, trocknen Sie das Gerät nach der Verwendung mit einem weichen, trockenen Tuch ab.

• Setzen Sie das Gerät keinen starken Erschüttungen oder Stößen aus. Dadurch kann es zu Funktionstörungen und Defekten kommt.

• Lesen Sieitte auch im Handbuch zu Ihrer Digital-Kamera nach.

Mitgeliefertes Zubehör

Die Produktnummern beziehen sich auf den Stand von Januar 2019. Änderungen sind vorbehalten.
- Der Akku gehört zum Sonderzubehör.

Buchsenkappe

• Beim Kauf ist die Buchsenkappe am Akku-Griff befestigt.

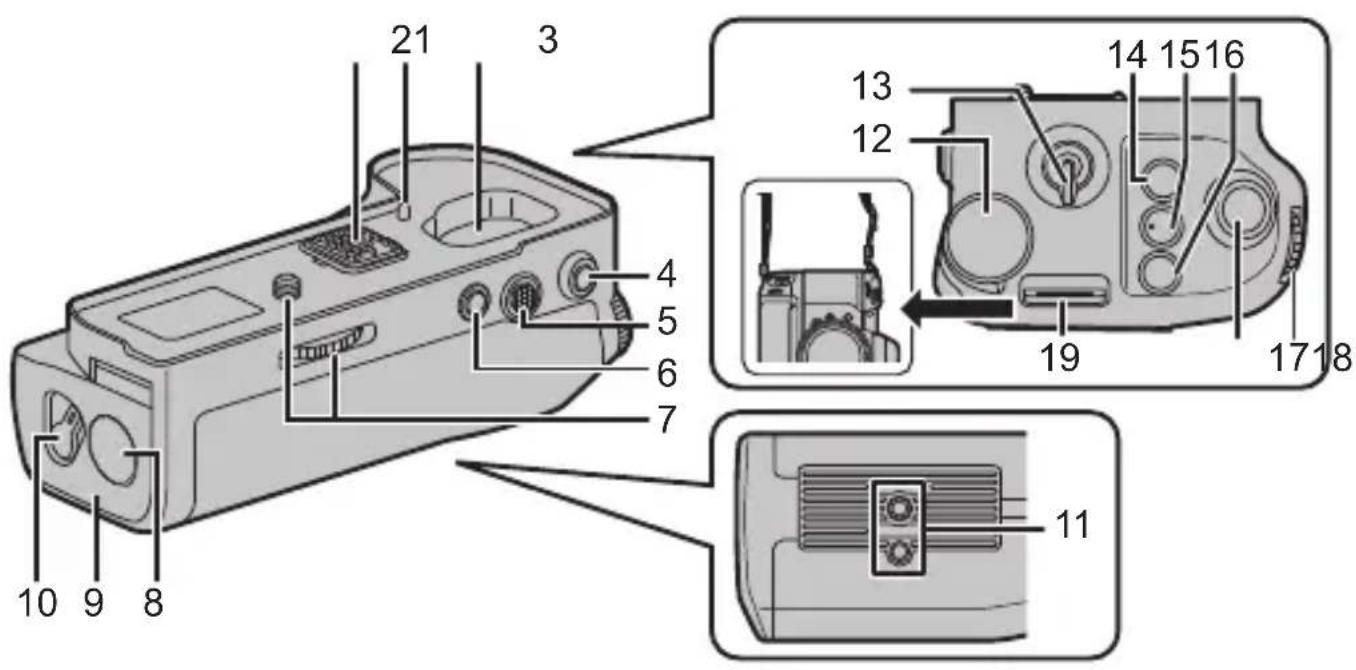

Bezeichnung der Bauteile

1 Elektrische Kontakte
2 Stifte zum Anbringen an der Kamera
3 Fach zur Verwahrung der Abdeckung
4 [AF ON]-Taste
5 Joystick
6 [Fn]-Taste
7 Befestigungsschraube
8 DC-Verbindungsstück-Abdeckung
9 Akku-Abdeckung
10 Freigabehebel
11 Stativbefestigung
12 Hinteres Einstellrad
13 ON/OFF-Betriebsschalter

14 [WWeiBabgleich)-Taste
15 [ ]sOSO-Empfindlichkeit)-Taste
16 [Belichtungsausgleich)-Taste
17 Vorderer Schalter
18 Auslöser
19 Halter für Riemenbefestigung

• Es wird empfohlen, den mit der Digital-Kamera mitgelieferten Schultergurt vor Verwenden der Kamera anzubringen, um ein Herunterfallen zu verhindern. (Einzelheiten zum Anbringendes Gurts finden Sie in der Bedienungsanleitung der Kamera.)

Anbringen und Entfernen von der Digital-Kamera

• Schalten Sie die Digitalkamera aus und vergewissern Sie sich, dass sie nicht geladen wird. (Beim Anbringen oder Entfernen des Gerätes können Störungen auftreten, wenn die Kamera eingeschaltet ist, weshalb davon abgeraten wird.)

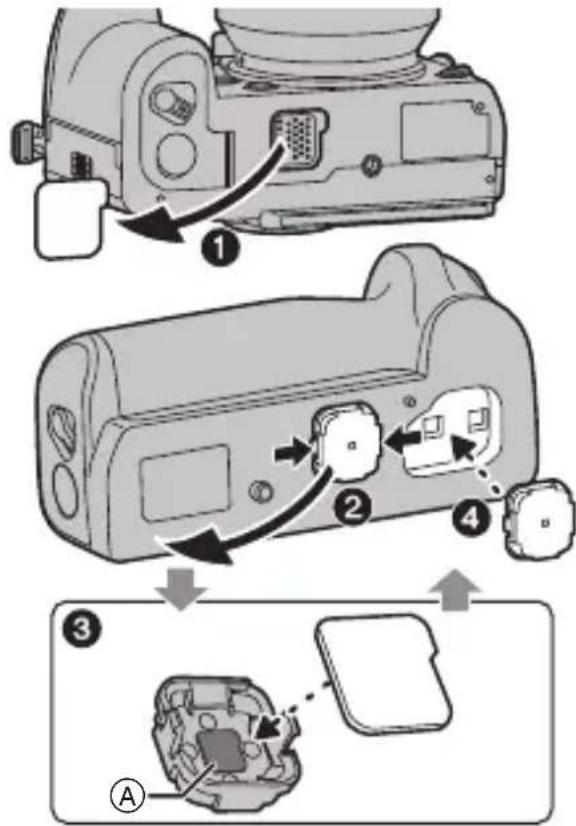

1 Entfernen Sie die Abdeckung für den Akkugriff-Steckverbinder an der Digital-Kamera.

Entfernen Sie den Anschlussdeckel vom Akkugriff.
3Setzen Sie die Abdeckung fur den Akkugriff- Steckverbinder zur Aufbewahrung in den Anschlussdeckel ein.

• Setzen Sie die Abdeckung in der Ausrichtung ein, die auf dem Aufdruck (A) abgebildet ist.
  Verstauen Sie den Anschlussdeckel im Staufach des Akkugriffs.
• Bringen Sie die Abdeckung für den

Akkugriff-Steckverbinder und die Buchsenkappe wieder in ihre ursprüngliche Position, um die Anschlüsse zu schützen.

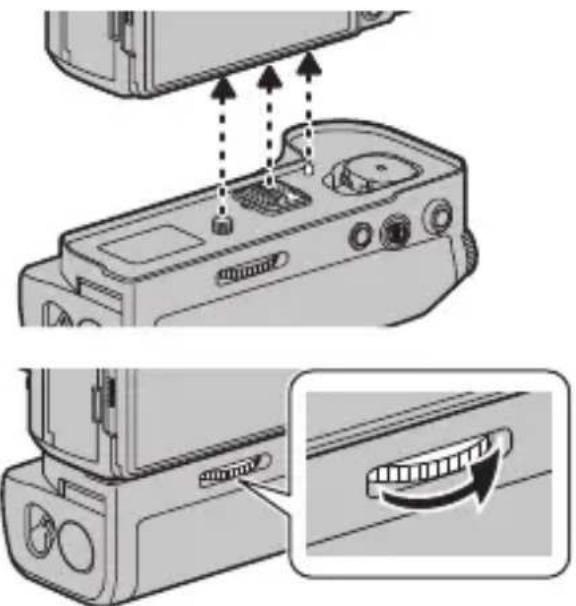

2 Fügen Sie sie ein, indem Sie die Befestigungsschraube, die elektrischen Kontakte und die Stifte zum Anbringen an der Kamera in Übereinstimmung bringen.
3 Drehen Sie die Befestigungsschraube in Pfeilrichtung, um sie fest anzubRING.

Hinweis

• Bewahren Sie die Buchsenkappe außerhalb der Reichweite von Kindern auf, damit diese die Kappe nicht verschlucken können.

Entfernen Sie den Akku-Griff von der Digital-Kamera

• Schalten Sie die Digitalkamera aus, enthalten Sie den Akku und drehen Sie die Befestigungsschraube in der zur Montage entgegengesetzten Richtung.

Einlagen/Entfernen des Akkus

• Verwenden Sie nur Original-Akkus von Panasonic (DMW-BLJ31: Sonderzubehr).
• Verwenden Sie zur Original-Akkus von Panasonic (DMW-BLJ31: Sonderzubehr).
• Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität theses Produkts.
• Laden Sie den Akku vor der Benutzung auf.
• Der Akku-Griff kann benutzt werden, wenn der Akku entweder in die Digital-Kamera bzw. in den Akku-Griff eingesetzt wurde.
• Schalten Sie die Digitalkamera aus und vergewissern Sie sich, dass sie nicht geladen wird.

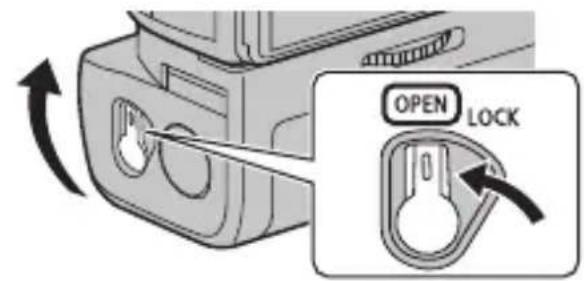

1 Drehen Sie den Freigabehebel des AkkuGriffs auf [OPEN] und öffnen Sie die Akku-Abdeckung.

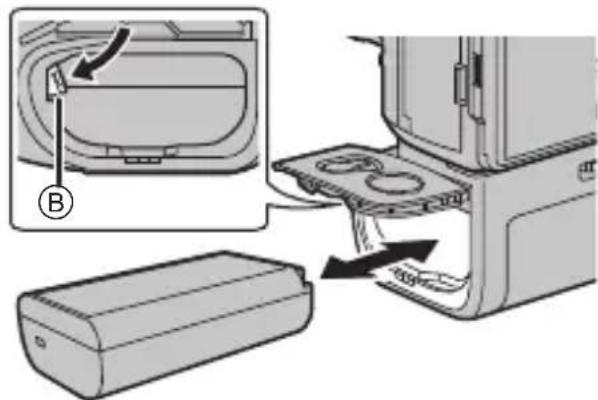

2 Schieben Sieihn unter Beachtung der Ausrichtung vollständig hinein, bis ein Einrasten zu horen ist, und prufen Sie dann, ob der Hebel B den Akku festhalt.

• Zum Entfernen des Akkus schieben Sie den Hebel (B) in Pfeilrichtung und entnahmen den Akku.

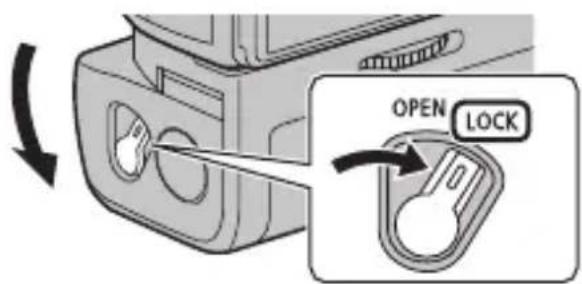

3 Schlieben Sie die Akku-Abdeckung und drehen Sieden Freigabehebel auf [LOCK].

Hinweis

• Wenn die Digitalkamera mit angebrachtek Akkugriff geladen wird, kann auch der Akku im Akkugriff geladen werden. Informationen zum Aufladen mit der Digitalkamera finden Sie in der Bedienungsanleitung der Kamera.
• Wenn die Digitalkamera ohne eingelegten Akku verwendet wird, entnehmen Sie nicht den Akku aus dem Akkugriff. Andernfalls wird die Digitalkamera ausgeschaltet.
• Wenn Sie die Akkufach-Abdeckung öffnen, während auf die Speicherkarte geschrieben wird, erscheint möglicherweise ein Hinweis darauf, dass ein Schreibvorgang ausgeführrt wird, und es ertont möglicherweise ein Warnton.
• Entfernen Sie nach dem Gebrauch den Akku. (Der Akku nutzt sich ab, wenn er über einen langen Zeitraum unbenutz bleibt.)
• Der Akku ist nach dem Gebrauch, während des Aufladens und direkt nach dem Aufladen warm. Auch der Akku-Griff wird während des Gebrauchs warm, wobei es sich jedoch nicht um eine Funktionstörung handelt.
• Prufen Sie, dass sich keine Fremdkörper auf der Akku-Abdeckung befinden.

■ Verwendung von 2 Akkus

Die Digital-Kamera kann über einen langen Zeitraum benutzt werden, wenn die Akkus sowohl in die Digital-Kamera als auch in den Akku-Griff eingesetzt werden. (Ist einer der Akkus verbraucht, schaltet das Gerät zum anderen Akku.)

• Welcher Akku vorrangig benutzt werden soll, kann in der Digital-Kamera eingerichtet werden. Lesen Sie für Einzelheiten in der Bedienungsanleitung zu ihrer Digital-Kamera nach.

■ Verwenden Sie an Stelle des Akkus einen Netzadapter (Sonderzubehör) und einen DC-Koppler (Sonderzubehör).

• Vergewissern Sie sich bei Verwendung eines Netzadapters, dass der Panasonic DC-Koppler (DMW-DCC16: Sonderzubehör) und der Netzadapter (DMW-AC10E: Sonderzubehör) verwendet werden.
• Verwenden Sie nur den originalen Netzadapter von Panasonic (DMW-AC10E: Sonderzubehör).
• Verwenden Sie stets einen Original DC-Koppler von Panasonic (DMW-DCC16: Sonderzubehr).
• Verwenden Sie stets einen Original DC-Koppler von Panasonic (DMW-DCC16: Sonderzubehr).

Sie können die Digitalkamera verwenden, ohne sich Sorgen um den Akkuverbrauch machen zu müssen. Stecken Sie dazu das DC-Verbindungsstück auf den Akkugriff auf, verbinden Sie es mit dem Netzadapter und schreiben Sie den Adapter an eine Steckdose an.

Hinweis

• Beim Anbringen des DC-Kopplers wird die Abdeckung des DC-Kopplers geöffnet, sodass das Gerät nicht mehr staub- und spritzwassergeschützt ist. Achten Sie daraufuf, dass kein Sand, Staub oder Wasser am Gehäuse anhaftet oder darin eindringt. Überprüfen Sie nach der Verwendung, dass keine Fremdkörper an der Abdeckung des DC-Verbindungsstücks anhaften, und verschreiben Sie die Abdeckung gut.
• Lesen Sie auch die Bedienungsableitung des Netzadapters und des DC-Verbindungsstücks.
• Bestimmtes Sonderzubehr ist in einigen Ländern unter Umständen nicht erhältlich.

Gebrauch des Akku-Griffs

Bedienung von Schalter, Joystick und Tasten am Akku-Griff entspricht der Bedienung der Digital-Kamera.

Lesen Sie für Einzelheiten in der Bedienungsanleitung zu ihrer Digital-Kamera nach.

1 Drehen Sie den Ein-/Ausschalter der Digital-Kamera auf [ON].

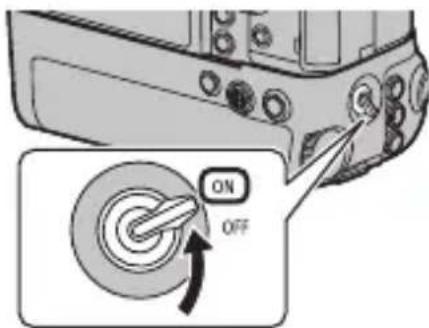

2 Drehen Sie den ON/OFF-Betriebsschalter am Akku-Griff auf [ON].

Die Bedienung von Schalter, Joystick und Tasten wird aktiviert.
- Ein Ein-/Ausschalten der Digital-Kamera ist damit aber nicht möglich.

Hinweis

• Beim Festhalten der Digital-Kamera am Griff kann es unter Umständen zu einer unabsichtlichen Betätigung der Taste am Akku-Griff kommt. Drehen Sie den ON/OFF-Betriebsschalter am Akku-Griff in thisem Fall auf [OFF].

Vorsichtsmaßnahmen für den Gebrauch

Zum Gerät

Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

• Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder seine Farbe abblättern.
• Bringen Sie das Gerät nicht über längerere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

• Das Gerätarf keinesfalls unter den folgenden Bedingungen verwendet oder aufbewahrt werden, da es ansonsten zu Defekten oder Funktionstörungen kommt kann:

• In direktem Sonnenlicht oder im Sommer am Strand

• An Orten mit hohen Temperatures und hoher Feuchtigkeit, bzw. wo es zu starken Schwankungen bei Temperatur und Feuchtigkeit kommt

• Bei einem Brand
  In der Höhe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern

• Wo Erschütterungen vorhanden sind
  In einem Fahrzeug

• Lassen Sie das Gerät nicht fallen, schlagen Sie es nicht auf andere Gegenstände oder setzen Sie es keinen anderen starken Erschüttungen oder Stößen aus.

• Dieses Gerät weist einen elektrischen Kontakt auf, der elektrisch mit der Digital-Kamera verbunden ist. Bringen Sie die mitgelieferte Buchsenkappe an, wenn these Gerät nicht an der Digital-Kamera befestigt ist, und verhindern Sie einen Kontakt zu beliebigen Gegenständen aus Metall (wie Buroklammern).
• Bewahren Sie Gegenstände, die magnetisch empfindlich sind, nicht in der Höhe der Akkufach-Abdeckung auf. Magnetisierte Objekte wie Bankkarten, Pendlerausweise, Uhren usw. können durch die magnetische Wirkung beeinträchtigt werden.

Nicht verwenden, während diese Gerät bei niedrigen Temperaturen über langere Zeiträume direkt berührt wird.

• In kalten Umgebungen (unter 0^ , z. B. auf Skipisten) kann ein längeres Berühren der Metallteile these Geräts zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie these Gerät über einen längeren Zeitraum hinweg verwenden.

Reinigung

Wischen Sie das Gerät zum Reinigen mit einem weichen, trockenen Tuch ab.

• Wenn das Gerät stark verschmutzt ist, kann es durch Abwischen des Schmutzes zuerst mit einem feuchten Tuch und dann mit einem trockenen gesäubert werden.
• Verwenden Sie zur Reinigung des Gerätes keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Kuchenreiniger usw., da diese Mittel das äußere Gehäuse beschädigen oder zum Abblättern der Beschichtung führen können.
• Wenn Sie ein mit Chemikalien getränktes Tuch verwenden, beachten Sie unbedingt die zugehörigen Anweisungen.

Die Spezifikationen können ohne Ankündigung geändert werden.

Akku-Griff (DMW-BGS1):

Sicherheitshinweise

Stromquelle: 8,4 V ---
Anzahl der aufnehmbaren Bilder	Ca. 660-Bilder (bei Anschluss an die Digitalkamera DC-S1R) Ca. 720-Bilder (bei Anschluss an die Digitalkamera DC-S1) · Die obigen Werte beziehen sich auf Aufnahmebedingungen von Panasonic bei Verwendung von 2 Akkus. · Je nach den Einsatzbedingungen können unter Umständen weniger Bilder aufgenommen werden.
Abmessungen	Ca. 148,7 mm (B)×49,5 mm (H)×80,3 mm (T) (ohne die überstehenden Teile)
Masse	Ca. 406 g (mit Akku) Ca. 295 g (Akku-Griff)
Staub- und Spritzwasserschutz	Ja
Betriebstemperatur	-10 °C * bis 40 °C * Die Akkuleistung (Anzahl an aufnehmbaren Bildern/Betriebszeit) kann sich bei Temperaturen zwischen -10 °C und 0 °C kurzzeitig verringn (unter kalten Klimabedingungen wie in Wintersportgebieten oder in extremer Höhe).
Betriebsluftfeuchtigkeit 10%	RH bis 80%RH

Die Symbole auf thisem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

DC (Gleichstrom)
