Tipo de producto	Toma de alimentación (bloque de batería) para cámaras Panasonic
Marca	Panasonic
Modelo	DMW-BGS1 (Lumix)
Dimensiones (Largo × Alto × Profundidad)	Aprox. 148,7 × 49,5 × 80,3 mm
Peso	Aprox. 406 g (con batería) / 295 g (sin batería)
Alimentación	Batería de iones de litio Panasonic DMW-BLJ31 (vendida por separado) o adaptador de corriente DMW-AC10PP/DMW-AC10E + acoplador de CC DMW-DCC16 ; tensión 8,4 V
Número de fotos (con dos baterías)	Aprox. 660 fotos (DC-S1R) / 720 fotos (DC-S1)
Temperatura de funcionamiento	-10 °C a 40 °C
Humedad relativa de funcionamiento	10 % a 80 %
Resistencia al polvo y salpicaduras	Sí
Dispositivos compatibles	Panasonic DC-S1R, DC-S1 (a partir de enero de 2019)
Materiales del cuerpo	No especificado (plástico/metal según el manual)
Funciones principales	Mejora el agarre y la manipulación vertical; permite el uso de dos baterías para prolongar la autonomía; carga la batería insertada a través de la cámara; cuenta con diales y botones de control (AF ON, sensibilidad ISO, balance de blancos, etc.)
Accesorios incluidos	Tapa del terminal
Accesorios opcionales	Batería DMW-BLJ31, adaptador de corriente DMW-AC10PP/DMW-AC10E, acoplador de CC DMW-DCC16
Mantenimiento	Limpiar con un paño suave y seco; no usar disolventes (benceno, diluyente, alcohol)
Garantía	1 año en piezas y mano de obra (Canadá)
Eliminación al final de la vida útil	No desechar con los residuos domésticos; reciclar en los puntos de recogida autorizados

Preguntas frecuentes - Lumix DMWBGS1 PANASONIC

¿Cómo instalar la batería en la toma de alimentación?

Abra la tapa del compartimiento de la batería girando la palanca de liberación hacia OPEN. Inserte la batería Panasonic DMW-BLJ31 hasta el fondo hasta que haga clic, luego cierre la tapa y gire la palanca hacia LOCK.

¿Se pueden usar dos baterías simultáneamente?

Sí, puede insertar una batería en la cámara y otra en la toma de alimentación. La cámara cambia automáticamente a la batería de respaldo cuando la primera se agota. También puede elegir el orden de uso en la configuración de la cámara.

¿Cómo recargar la batería en la toma de alimentación?

La batería insertada en la toma de alimentación se recarga automáticamente cuando conecta la cámara a la red eléctrica. Consulte el manual de la cámara para obtener detalles sobre la carga.

¿Puedo usar un adaptador de corriente en lugar de la batería?

Sí, use el acoplador de CC Panasonic DMW-DCC16 y el adaptador de corriente DMW-AC10PP (Canadá/EE. UU.) o DMW-AC10E (otros países). Inserte el acoplador en la toma de alimentación, enchufe el adaptador en una toma eléctrica. Atención: la tapa del acoplador debe estar bien cerrada para mantener la resistencia al polvo y salpicaduras.

¿La toma de alimentación es resistente al agua?

Resiste al polvo y salpicaduras, pero no es sumergible. No la use bajo el agua. En caso de salpicaduras, límpiela con un paño suave y seco.

¿Cómo limpiar la toma de alimentación?

Use un paño suave y seco. Si está muy sucia, humedezca ligeramente el paño, luego seque con un paño seco. Nunca use disolventes como alcohol, benceno o diluyente.

¿Qué cámaras son compatibles con la DMW-BGS1?

Las cámaras compatibles son la Panasonic Lumix DC-S1R y DC-S1. Para obtener una lista actualizada, consulte el sitio web de Panasonic.

¿Cómo retirar la toma de alimentación de la cámara?

Apague la cámara, retire la batería de la cámara si está presente, luego gire el tornillo de retención en sentido contrario a la fijación para desbloquear la toma de alimentación.

¿Qué hacer si la toma de alimentación no funciona correctamente?

Contacte al distribuidor o al servicio de atención al cliente de Panasonic. No intente repararla usted mismo.

¿Dónde encontrar las piezas de repuesto (batería, adaptador, etc.)?

Las baterías y adaptadores están disponibles en los distribuidores autorizados de Panasonic o en el sitio web de Panasonic. Use solo accesorios Panasonic auténticos.

MANUAL DE USUARIO Lumix DMWBGS1 PANASONIC

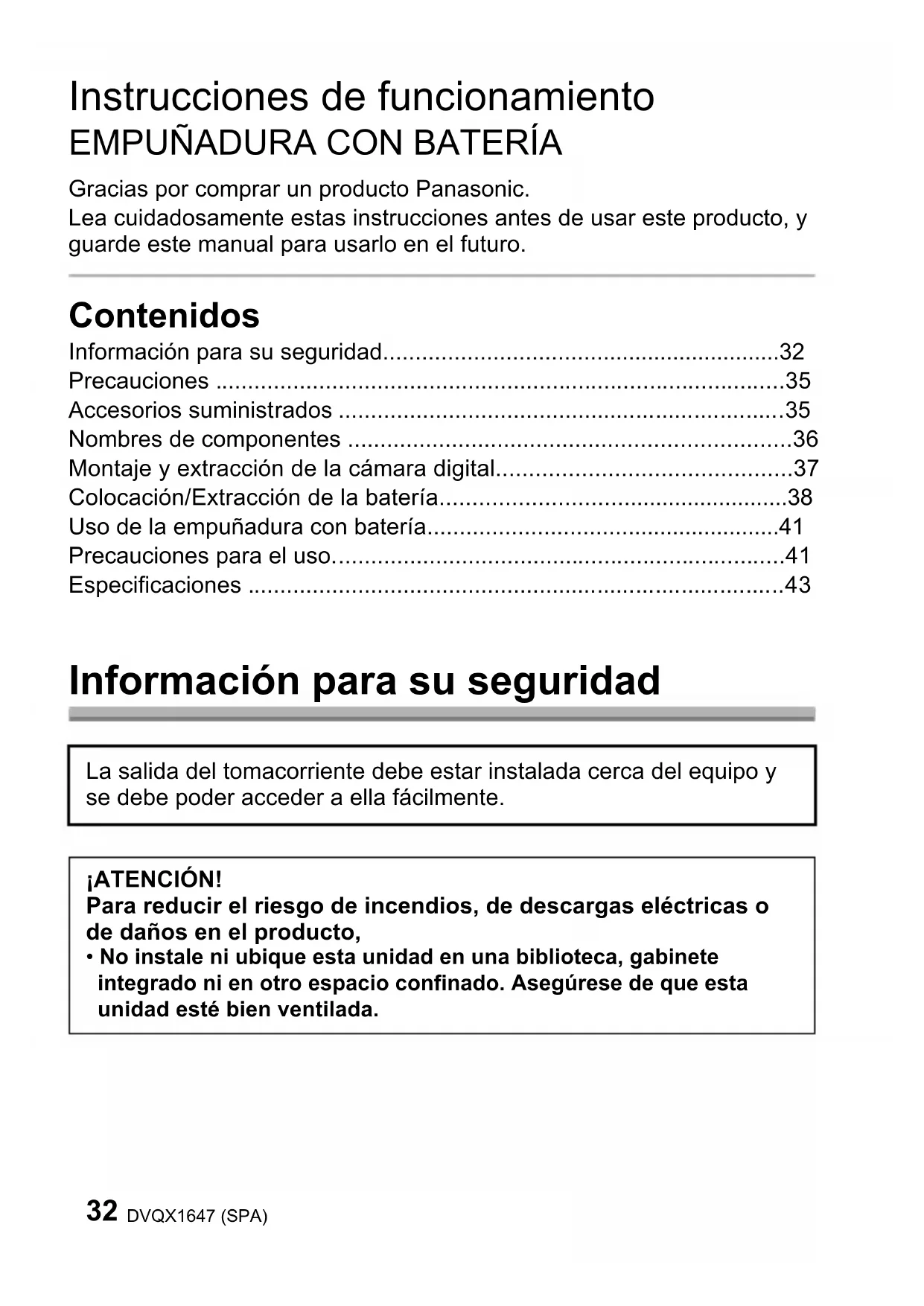

Instrucciones de funcionamiento EMPUÑADURA CON BATERÍA

Gracias por comprar un producto Panasonic.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para uso en el futuro.

Contenidos

Información para su seguridad. 32

Precauciones 35

Accesorios suministrados 35

Nombres de componentes 36

Montaje y extracción de la cámara digital. 37

Colocación/Extracción de la batería 38

Uso de la empuñadura con batería. 41

Precauciones para el uso 41

Especificaciones 43

Información para su seguridad

La toma del tomacorriente debe estar instalada cerca del equipo y se debe poder acceder a ella fácilmente.

¡ATENCIÓN!

Para reducir el riesgo de incendios, de descargas eléctricas o de daños en el producto,

• no instale ni ubique esta unidad en una biblioteca, gabinete integrado ni en otro espacio confinado. Asegúrese de que esta unidad esté bien ventilada.

ATENCIÓN

Batería (batería de iones de litio)

• Utilice la unidad especializada para cargar la batería.
• No utilice la batería con un equipo que no sea la unidad específica.
• No permita que entre suciedad, arena, líquidos u otras materias extrañas en los terminales.
• No toque los terminales (+ y -) con objetos metálicos.
• No la desarme, remodele, caliente ni tire al fuego.

Si el electrólito entra en contacto con sus manos o sus ropas, lave a fondo la zona afectada con abundante agua.

Si el electrólito entra en contacto con sus ojos, no se los frote. Aclare sus ojos con abundante agua y consulte a un médico.

ATENCIÓN

• Existe un riesgo de explosión si la batería se reemplaza incorrectamente. Reemplace solamente con el tipo recomendado por el fabricante.
• Al desechar las baterías, comuníquese con sus autoridades locales o con el distribuidor y pregunte sobre el método correcto de eliminación.
• No caliente ni exponga en llamas.
• No deje la batería(s) en un automóvil expuesto a la luz solar directa durante un periodo largo de tiempo con las puertas y las ventanas cerradas.

Advertencia

Riesgo de incendio, explosión o quemaduras. No desmonte, caliente a más de 60 °C (140 °F) ni incinere.

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañan significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin costo alguno para ellos. El coste de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo bajo):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Precauciones

Esta unidad es una empuñadura con batería para cámaras digitales Panasonic. El funcionamiento y agarre fácil, cuando se sostiene verticalmente durante la grabación, mejoran. El paquete de la batería adjunto (opcional), además de la batería en la cámara digital, permitirán un tiempo de grabación más largo. También es posible cargar la batería insertada en la empuñadura con batería con una cámara digital compatible. Indicado en el texto como paquete de la batería o batería. Dispositivos compatibles (A partir de enero de 2019)

Dispositivos compatibles: DC-S1R, DC-S1

Para tener la última información sobre los dispositivos compatibles, vea las instrucciones de funcionamiento, el catálogo o el sitio web de la cámara digital.

Manipulación de la unidad

• El diseño resistente al polvo y las salpicaduras de esta unidad no supone una garantía de protección total frente a la entrada de agua y polvo. Tenga en cuenta lo siguiente al usarla. Si la unidad no funciona correctamente, comuníquese con el distribuidor donde compró la unidad o con Panasonic.
• Instale esta unidad firmemente en la cámara digital.
• Cierre la puerta de la batería y la cubierta del acoplador de CC con firmeza.
• Tenga cuidado y no permita que la arena, polvo o agua se adhieran o entren en el área del terminal, la cámara digital o en esta unidad al colocar o sacar esta unidad. Esta unidad no es impermeable y no se puede usar debajo del agua. En cuanto a la resistencia a las salpicaduras, esta unidad está construida para resistir la entrada de agua. Si las salpicaduras de agua, etc. se adhieren a esta unidad, límpiela después de usarla con un paño suave y seco.
• No someta la unidad a vibración fuerte o impacto. Estas acciones podrían causar fallas o averías.
• Nombre lea el manual de su cámara digital.

Accesorios suministrados

Números de productos correctos a partir de enero de 2019. Pueden estar sujetos a cambios.

• La batería es un accesorio opcional.

Tapa del terminal

• La tapa del terminal se coloca en la empuñadura con batería al momento de la compra.

DVKQ1002Z/K

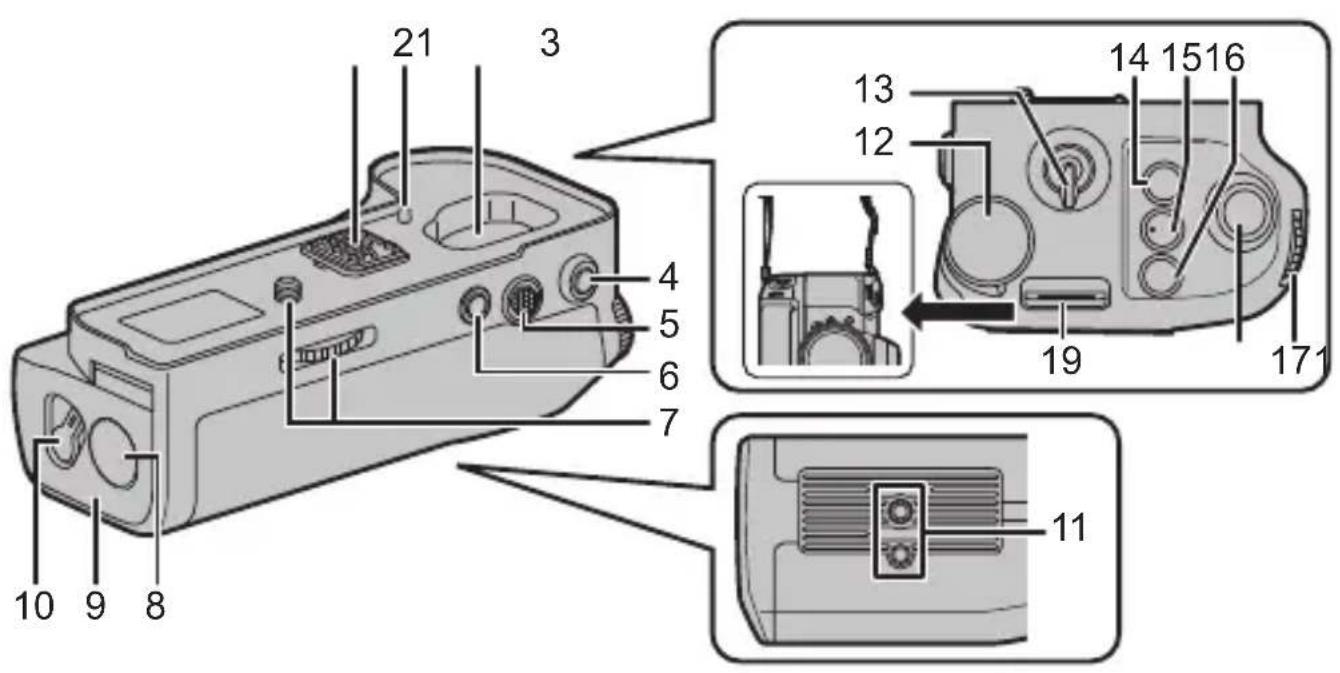

Nombres de componentes

1 Clavijas de sujeción de la cámara 2 Contactos eléctricos 3 Compartimento de la cubierta 4 Botón [AF ON] 5 Palanca de mando 6 Botón [Fn] 7 Tornillo de sujeción 8 Tapa del acoplador CC 9 Puerta de la batería 10 Palanca del disparador 11 Montaje del trípode 12 Disco trasero 13 Interruptor ON/OFF de funcionamiento

14 Botón [Balance de blancos] 15 Botón [Sensibilidad ISO] 16 Botón [Compensación de la exposición] 17 Disco frontal 18 Botón del obturador 19 Sujetador del accesorio de la correa

• Recomendamos colocar la correa de transporte suministrada en la cámara digital antes del uso para evitar caídas accidentales. (Lea las instrucciones de funcionamiento de la cámara digital para tener más información sobre cómo colocar la correa.)

Montaje y extracción de la cámara digital

• Apague la cámara digital y confirme que no se está cargando. (Colocar la unidad sobre la cámara o desmontarla de ella cuando está encendida puede causar un problema y no se recomienda hacerlo.)

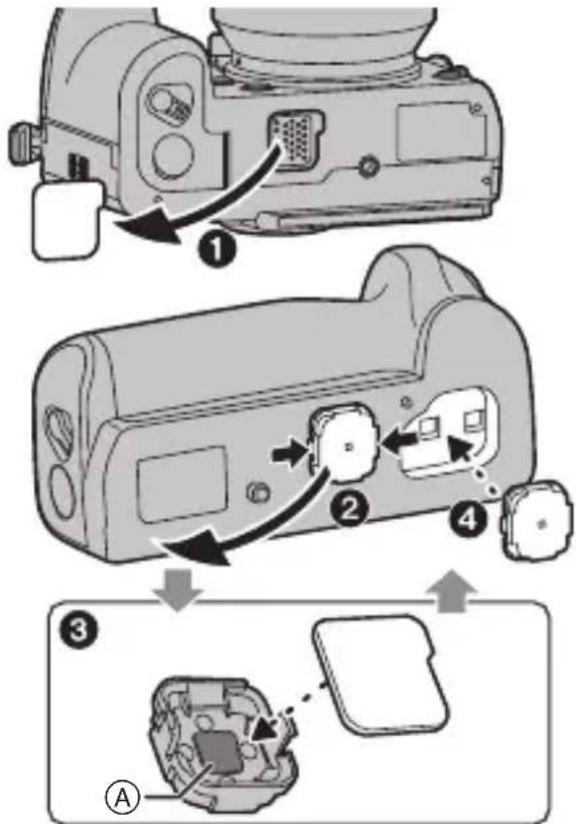

1 Retire la cubierta del conector de la empuñadura con batería de la cámara digital.

Retire la tapa del terminal de la empuñadura con batería. Guarde la cubierta del conector de la empuñadura con batería en la tapa del terminal.

Guárdela en la orientación indicada por la marca (A). 4 Guarde la tapa del terminal en el compartimento de almacenamiento de la empuñadura con batería. - Después de usarlas, vuelva a colocar la cubierta del conector de la empuñadura y

la tapa del terminal en su posición original para proteger los terminales.

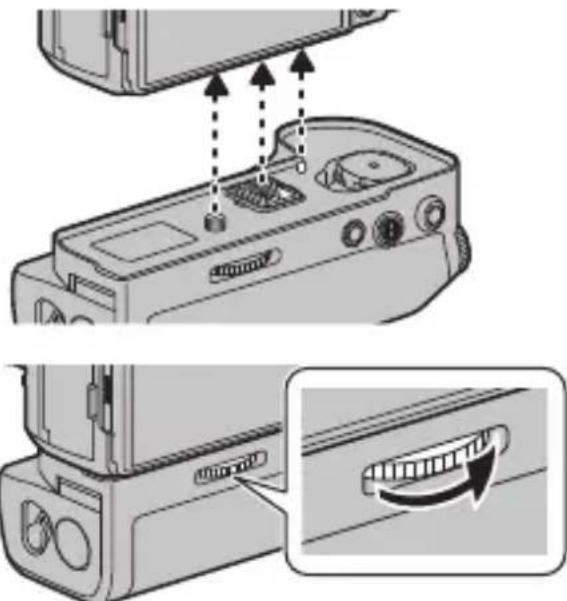

2 Inserte al alinear el tornillo de sujeción, los contactos eléctricos y las clavijas de sujeción de la CÁMARA.

3 Gire el tornillo de sujeción en la dirección de la flecha para colocarlo de forma segura.

Nota

• Mantenga la tapa del terminal fuera del alcance de los niños para evitar que se la traguen.

Retire la empuñadura con batería de la cámara digital

• Apague la cámara digital, saque la batería y, a continuación, gire el tornillo de fijación en la dirección opuesta para colocarlo.

Colocación/Extracción de la batería

• Utilice siempre baterías genuinas de Panasonic (DMW-BLJ31: opcional).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto.
• Utilice la batería después de cargarla.
• La empuñadura con batería se puede usar cuando la batería se coloca en la cámara digital o en la empuñadura con batería.
• Apague la cámara digital y confirme que no se está cargando.

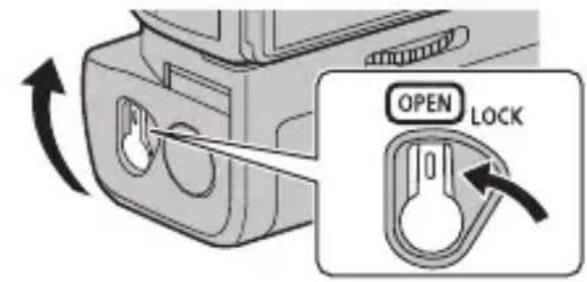

1 Gire la palanca de liberación de la empuñadura con batería hacia [OPEN] y abra la tapa de la batería.

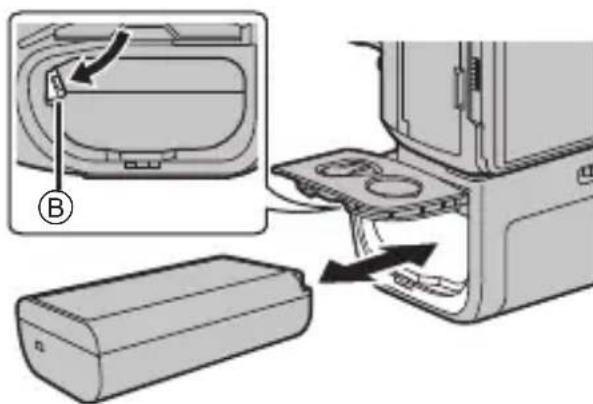

2 Preste atención a la orientación, colóquela de forma segura y complétela hasta que escuche el bloqueo y confirme que la palanca B esté enganchada a la batería.

• Para extraer la batería, empuje la palanca (B) hacia la flecha y saque la batería.

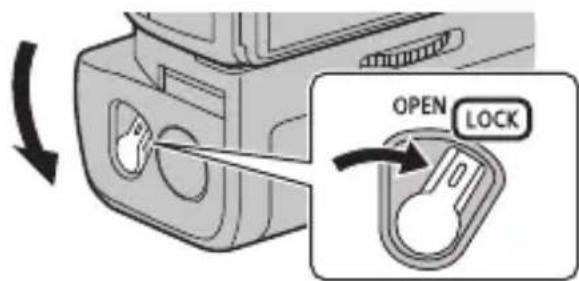

3 Cierre la puerta de la batería y deslice la palanca de liberación hacia [LOCK].

Nota

• Cuando cargue la cámara digital con la empuñadura con batería colocada, puede cargar la batería del interior de la empuñadura con batería. Para obtener más información sobre la energía que realiza la cámara digital, consulte las instrucciones de configuración de la cámara digital.
• Cuando utilice la cámara digital sin la batería insertada, no saque la batería de la empuñadura con batería. De lo contrario, la cámara digital se apagará.
• Si abre la tapa de la batería mientras se escribe en la tarjeta, puede que aparezca un mensaje indicando que la escritura está en bajo y puede que se oiga un sonido de advertencia.
• Retire la batería cuando no la use. (La batería se agotará si se deja sin usar durante un período de tiempo prolongado.)
• La batería se calculará después del uso, mientras se carga y según el tipo de carga. La empuñadura con batería también se calculará durante el uso, pero esto no es una falla.
• Confirme que no haya materia extraña en la puerta de la batería.

Uso de 2 baterías

La cámara digital se puede usar durante un período de tiempo prolongado cuando las baterías se colocan en la cámara digital y en la empuñadura con batería. (Cambie a la otra batería cuando una de las baterías se haya agotado.)

• La batería que se va a usar primero se puede fijar en la cámara digital. Lea las instrucciones de funcionamiento de la cámara digital para obtener más información.

■ Usar el adaptador de CA (opcional) y el acoplador de CC (opcional) en lugar de la batería

Puede utilizar la cámara digital sin preocuparse por el consumo de la batería. Inserte el acoplador de CC en la empuñadura con batería, conecte el adaptador de CA y, a continuación, enchúfelo a una toma de corriente.

Nota

• Cuando se monta el acoplador de CC, se abre la tapa del acoplador de CC, por lo que la estructura deja de ser resistente al polvo y a las salpicaduras. Tenga cuidado y no permita que la arena, el polvo y el agua, etc. se adhieran a la estructura o entren en ella. Después del uso, revise que no haya materia extraña pegada a la tapa del adaptador de batería y ciérrela firmemente.
• Además, lea las instrucciones de funcionamiento del adaptador de CA y del acoplador de CC.
• Es posible que algunos accesorios opcionales no estén disponibles en algunos países.

Uso de la empuñadura con batería

El funcionamiento de los discos, la palanca de mando y los botones en la empuñadura con batería es el mismo que en la cámara digital.

Lea las instrucciones de funcionamiento para obtener información más detallada sobre la cámara digital.

1 Ponga el interruptor de la cámara digital en [ON].

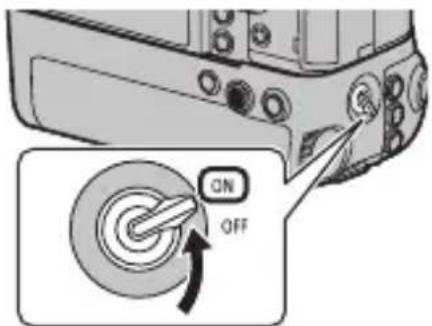

2 Ponga el interruptor de ON/OFF de funcionamiento en la empuñadura con batería en [ON].

• Habilita las operaciones de los discos, la palanca de mando y los botones.
• Esto no puede encender/apagar la cámara digital.

Nota

• Cuando la cámara digital se sostiene al agarrar la empuñadura, el botón de la empuñadura con batería se puede presionar accidentalmente. En este caso, coloque el interruptor de ON/OFF de funcionamiento bajo de la empuñadura con batería en [OFF].

Precauciones para el uso

Acerca de la unidad

Mantenga la unidad lejos de rociadores de insecticida y otras sustancias volátiles.

• Si la unidad se expone a ellos rociadores o sustancias, se puede deteriorar su carcasa externa o se puede salir la pintura.
• No deje la unidad en contacto con objetos de goma o PVC durante periodos de tiempo prolongados.
• Bajo ninguna circunstancia la unidad se debe usar o almacenar en cualquiera de las siguientes ubicaciones, ya que si lo hace puede provocar problemas en el funcionamiento o fallas:
• En la luz solar directa o en una playa en verano
• En ubicaciones con altas temperaturas y altos niveles de humedad o donde los cambios de temperatura y humedad son agudos
• Donde hay fuego
• Cerca de calefactores, aires acondicionados o humidificadores. Donde hay vibración. Dentro de un vehículo.
• No deje caer la unidad, no la golpee con otros objetos ni la someta a otro tipo de impacto o golpe fuerte. - Esta unidad posee un contacto eléctrico que está conectado eléctricamente a la cámara digital. Coloque la tapa del terminal suministrada cuando esta unidad no se coloca en la cámara digital y no permita que los objetos de metal (como clavijas) entren en contacto.
• No guarde cerca de la tapa de la batería objetos que puedan verse influidos magnéticamente. Los objetos magnetizados, como tarjetas bancarias, billetes de transporte o relojes, podrían verse afectados negativamente por la influencia magnética.

No utilice cuando se toque directamente esta unidad a bajas temperaturas durante un periodo de tiempo prolongado.

• En lugares fríos (entornos por debajo de 0°C ( 32°F ), como pistas de esquí), el contacto directo prolongado con las partes metálicas de esta unidad puede provocar daños en la piel. Utilice guantes o algo similar cuando utilice esta unidad durante periodos prolongados.

Limpieza

Al limpiar, use un paño seco y suave.

• Cuando la unidad está demasiado sucia, puede limpiarse al quitar la suciedad con un trapo mojado y escurrido, y luego con un trapo seco.
• No utilice disolventes como gasolina, diluyente, alcohol, detergentes para cocina, etc., para limpiar la unidad, ya que de hacerlo podría deteriorarla y podría pelarse su revestimiento.
• Al usar un trapo químico, ponga cuidado de seguir las respectivas instrucciones adjuntas.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Empuñadura con batería (DMW-BGS1):

Información para su seguridad

Fuente de alimentación: 8,4 V

Cantidad de imágenes que se pueda grabar	Aprox. 660 imágenes (cuando se conecta a laámara digital DC-S1R) Aprox. 720 imágenes (cuando se conecta a laámara digital DC-S1) ·Las anteriores son condiciones de grabación Panasonic cuando se utilizes 2 baterías. ·Posiblemente solo grabe una menorcantidad de imágenes según la condición del uso.
Dimensiones	Aprox. 148,7 mm (W)×49,5 mm (H) ×80,3 mm (D) [5,85" (W)×1,95"(H)×3,16" (D)] (excluyendo las partes salientes)
Masa	Aprox. 406 g/0,895 lb (con la batería), Aprox. 295 g/0,650 lb (Empuñadura con batería)
Resistencia al polvo y alas salpicaduras	Sí
Temperatura defuncnacimiento	-10 °C* a 40 °C (14 °F* a 104 °F) * El rendimiento de la batería (cantidad de imágenes que se pueda grabar/ tiempo de operación) pueda disminuir temporalmente cuando se usa en una temperatura entre -10 °C y 0 °C (14 °F y 32 °F) (en lugarares fríos como las pistas de ski o lagores de granaltitude).
Humedad defunctionamento	10%RH a 80%RH

Los símbolos en este producto (incluidos los accesorios) representan lo siguiente:

（DC） （AC）
