ПОСІБНИК КОРИСТУВАЧА CRM1046 Ferm

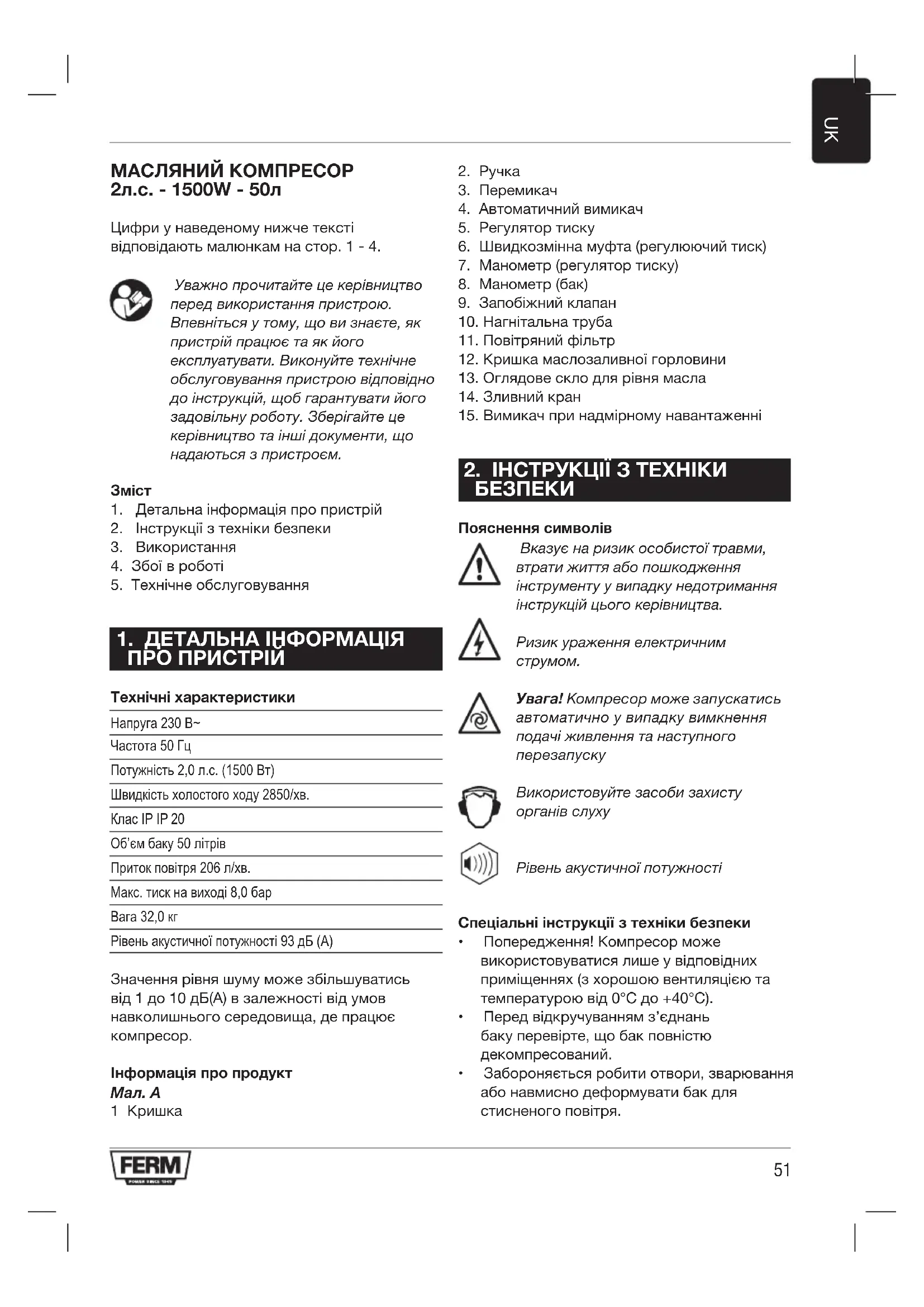

UK оригінальні інструкції 51

КОМПРЕСОР 2 к.с. - 1500W - 50л

Цифри у наведеному нижче тексті відповідають малюнкам на стор. 1 - 4.

Уважно прочитайте це керівництво перед використання пристрою. Впевніться у тому, що ви знаєте, як пристрій працює та як його експлуатувати. Виконуйте технічне обслуговування пристрою відповідно до інструкцій, щоб гарантувати його задовільну роботу. Зберігайте це керівництво та інші документи, що надаються з пристроєм.

Зміст

1. Детальна інформація про пристрій
2. Інструкції з техніки безпеки
3. Використання
4. Збої в роботі
5. Технічне обслуговування

1. ДЕТАЛЬНА ІНФОРМАЦІЯ ПРО ПРИСТРІЙ

Технічні характеристики

Напруга 230 В\~

Частота 50 Гц

Потужність 2,0 л.с. (1500 Вт)

Швидкість холостого ходу 2850/хв.

Клас IP IP 20

Об'єм баку 50 літрів

Приток повітря 206 л/хв.

Макс. тиск на виході 8,0 бар

Bara 32,0 кг

Рівень акустичної потужності 93 дБ (А)

Значення рівня шуму може збільшуватись від 1 до 10 дБ(А) в залежності від умов навколишнього середовища, де працює компресор.

Інформація про продукт

Мал. А

1 Кришка

1. Ручка
2. Перемикач
3. Автоматичний вимикач
4. Регулятор тиску
5. Швидкозмінна муфта (регулюючий тиск)
6. Манометр (регулятор тиску)
7. Манометр (бак)
8. Запобіжний клапан
9. Нагнітальна труба
10. Повітряний фільтр
11. Кришка маслозаливної горловини
12. Оглядове скло для рівня масла
13. Зливний кран
14. Вимикач при надмірному навантаженні

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Пояснення символів

Вказує на ризик особистої травми, втрати життя або пошкодження інструменту у випадку недотримання інструкцій цього керівництва.

Ризик ураження електричним струмом.

Увага! Компресор може запускатись автоматично у випадку вимкнення подачі живлення та наступного перезапуску

Використовуйте засоби захисту органів слуху

Рівень акустичної потужності

Спеціальні інструкції з техніки безпеки

• Попередження! Комресор може використовуватися лише у відповідних приміщеннях (з хорошою вентиляцією та температурою від 0°C до +40°C).
  • Перед відкручуванням з'єднань баку перевірте, що бак повністю декомпресований.

• Забороняється робити отвори, зварювання або навмисно деформувати бак для стисненого повітря.

• Не виконуйте будь-яких дій з компресором, не витягнувши спершу вилку з розетки електричної мережі.

• Не піддавайте компресор впливу води або впливу легкозаймистих рідин.
• Не розташовуйте легкозаймисті предмети біля компресора.
• Під час зберігання перемістить регулятор тиску в (3) положення "0" (Викл. = OFF) (мал. 11).
• Ніколи не спрямовуйте повітряний потік на людей або тварин (мал. 20).
• Не транспортуйте компресор з баком під тиском.
• Примітка: деякі деталі компресора, наприклад, магістральні та прохідні труби, можуть досягати дуже високих температур. Не торкайтесь цих деталей, щоб уникнути опіків (мал. 12-13).
  • Пересувати компресор можна, піднявши його або використовуючи спеціальні пристрої захоплення або ручки (мал. 5-6).
• Не дозволяйте дітям та тваринам заходити в зону використання пристрою.
• Якщо компресор використовується для розпилення фарби:
  а) не використовуйте його у замкненому просторі та біля відкритого вогню;
  b) переконайтесь, що в приміщенні, де використовується компресор, є відповідна вентиляція.
  с) захищайте ніс та рот за допомогою спеціальної маски (мал. 21).
• Не використовуйте компресор з пошкодженим кабелем або вилкою, зверніться в офіційний сервісний центр, щоб замінити їх, використовуючи оригінальні запасні деталі.
• Якщо компресор розташовується на поверхні над рівнем підлоги, його потрібно закріпити, щоб запобігти його падінню під час роботи.
• Не поміщайте будь-які предмети та руки у захисний кожух, щоб уникнути травм та пошкодження компресора.
• Не направляйте компресор на людей, предмети та тварин, щоб уникнути можливих серйозних травм та пошкоджень.
• Коли компресор не використовується, слід витягнути вилку з розетки електричної

мережі.

- Переконайтесь, що шланги стисненого повітря використовуються для стисненого повітря та характеризуються максимальним тиском, який може бути встановлений для компресора. Не намагайтесь відремонтувати шланг, якщо він пошкоджений.

Електрична безпека

Нормативи заземлення

Під час використання компресор повинен бути заземлений, що захищає оператора від можливого ураження електричним струмом. Комресор оснащено двожильним кабелем та кабелем заземлення. Електричні з'єднання повинні бути виконані кваліфікованим спеціалістом. Ми рекомендуємо ніколи не розбирати компресор та не виконувати жодних з'єднань з регулятором тиску. Ремонт повинен виконуватись спеціалістами офіційного сервісного центру або в інших спеціалізованих сервісних центрах.

Не забувайте, що кабель заземлення - це зелений або жовтий/зелений дріт. Ніколи не підключайте цей зелений дріт до контакту під напругою.

Кабелі подовження

Довгі кабелі з'єднання, подовжувачі, кабельні барабани та аналогічні пристрої можуть спричинити зниження напруги, в результаті чого двигун може не запускатися. Інертність ускладнює запуск двигуна за низьких температур нижче точки замерзання (0°C). Використовуйте кабелі подовження лише з вилкою та заземленням, а також ніколи не використовуйте пошкодженні або зламані кабелі подовження. Перевірте, чи кабель подовження в нормальному стані. Для цього пристрою кабель подовження має мати площу перетину не менше 2,5 мм2 (це стосується максимальної довжини кабелю 20 метрів). Перед використанням повністю розкрутіть кабель подовження.

Подача живлення

- Компрессор оснащено кабелем живлення з ударостійкою вилкою. Її можна підключати

до будь-якої ударостійкої розетки 230В\~/50Гц, яка захищена запобіжником 16А.

• Двигун оснащено вимикачем, що спрацьовує при перевантаженні(15). Якщо виникає перевантаження компресора, цей вимикач автоматично вимикає пристрій, щоб захистити його від перегрівання. Якщо спрацьовує вимикач при перевантаженні, вимкніть компресор за допомогою перемикача Вкл./Викл. (3) та зачекайте, доки компресор охолоне. Потім натисніть вимикач, що спрацьовує при перевантаженні (15), та перезапустіть компресор.
• Довгі кабелі живлення, кабелі подовження, кабельні барабани, тощо спричиняють падіння напруги та можуть перешкоджати запуску двигуна. не використовуйте кабелі довші за 10 м. Замість них компанія Ferm рекомендує використовувати довші повітряні шланги.
• За умов низької температури нижче 0°C також ускладнюється запуск двигуна.

3. ВИКОРИСТАННЯ

Лише для побутового використання

Примітка: наведена в даному керівництві інформація призначена для допомоги оператору у використанні та технічному обслуговуванні компресора. Деякі малюнки в цьому керівництві можуть дещо відрізнятися від вашого реального компресора.

ЗУстановка

Після витягнення компресора з упаковки (мал. 1) та перевірки його стану, а також після того, як ви переконаєтесь у відсутності його пошкоджень під час транспортування, необхідно виконати наступні дії. Встановіть гумові підставки на бак відповідно до інструкцій, наведених на мал. 2, якщо це ще не виконано. Встановіть компресор на рівну поверхню або на поверхню з максимальним кутом нахилу 10° (мал.3) у добре провітрюваному приміщенні, захищеному від атмосферних явищ, а

також у місці, що не є вибухонебезпечним. Якщо поверхня є нахиленою та гладкою, переконайтесь, що компресор не буде пересуватися по ній під час роботи. Якщо компресор встановлюється на дошку або полицю книжкової шафи, переконайтесь, що вони надійно встановлені та відсутня вірогідність падіння. Для забезпечення доброї вентиляції та ефективного охолодження необхідно встановити компресор на відстані щонайменше 100 см від стіни (мал. 4).

Переконайтесь, що компресор транспортується відповідним чином, не перевертайте його догори ногами та не піднімайте за допомогою гачків або канатів (мал. 5-6).

Заповнення компресора маслом.

Компрессор поставляється разом із маслом всередині картера.

Перед початком використання зніміть з картера (12) кришку для транспортування. Замість установіть стандартну масляну кришку (мал. 7).

Перед початком використання впевніться в тому, що рівень масла достатній. Це можна перевірити через оглядове скло для рівня масла (13). Якщо компресор покласти горизонтально, рівень має досягати червоної позначки.

Встановлення повітряних фільтрів.

Зніміть кришки транспортування та замініть їх на повітряні фільтри з комплекту поставки перед використання компресора.

Початок роботи

• Переконайтесь, що напруга мережі живлення відповідає напрузі, вказаній у табличці з технічними характеристиками (мал. 10), дозволений діапазон допусків становить 5%.
• Натисніть на перемикач, розташований на верхній частині в положенні "0", відповідно до типу регулятора тиску, встановленого на пристрої (мал. 11).
• Вставте вилку в штепсельну розетку (мал. 9) та запустіть компресор, встановивши перемикач регулятора тиску в положення "І". Робота компресора повністю

автоматизована. Регулятор тиску зупинить компресор, коли буде досягнуто максимальне значення та запустить його, коли тиск знизиться до рівня нижче мінімально допустимого значення. Нормальна різниця між максимальним та мінімальним значеннями тиску становить 2 бар/29 фунтів/кв. дюйм. Наприклад, комресор зупиниться, коли тиск досягне 8 бар (116 фунтів/кв. дюйм) (це максимальний робочий тиск) та автоматично запуститься, коли тиск в баку буде менше 6 бар (87 фунті/кв. дюйм).

Труби голівки/циліндра/трансмісії можуть стати дуже гарячими, тому будьте обережними при роботі біля цих деталей та не торкайтесь них, щоб уникнути опіків (мал. 12 - 13).

Налаштування робочого тиску

Мал. 14

Не обов'язково постійно використовувати максимальний робочий тиск, тому що інструменти, що працюють зі стисненим повітрям, часто вимагають меншого тиску. Щодо компресорів, що постачаються із клапаном зменшення тиску, то необхідно встановлювати вірне значення робочого тиску. Можно встановити робочий тиск, використовуючи поворотну ручку(5) на клапані зменшення тиску.

• При повертанні ручки за годинниковою стрілкою тиск буде збільшуватись.
• При повертанні ручки проти годинникової стрілки тиск буде зменшуватись.

Компрессор має два манометри та точк підключення повітряного шлангу:

• манометр(7):Тиск на лівому манометрі виходу можна(5) налаштуватиза допомогою клапану зменшення тиску.
  • манометр(8): тиск у баку

Поради для точного регулювання тиску.

• Покрутіть проти часової стрілки поворотну ручку (5), для того щоб повністю скинути тиск.

• Під'єднайте пневматичний інструмент, що буде використовуватися, лівої швидкозмінної муфти (6)

• Ненадовго увімкніть пневматичний інструмент, щоб манометр (7) міг показати належний рівень тиску.

• Покрутіть за годинниковою стрілкою поворотну ручку (5), доки манометр (7) не
• покаже потрібний рівень тиску
• Теперь пневматичний інструмент готовий для подальшого використання.

Примітка: якщо під час регулювання тиску не під'єднувати пневматичний інструмент, манометр (7) може неточно реагувати на перепад тиску

4. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Цей пристрій розроблений так, що він може працювати протягом тривалого періоду часу без технічного обслуговування. Тривала задовільна робота залежить від правильного догляду та регулярного очищення. Перед виконанням будь-яких робіт з компресором, будь ласка, переконайтесь, що:

• Перемикач знаходиться (3) в позиції «0», а штепсельну вилку вийнято з електричної розетки.
• Повна декомпресія в баку з повітрям (обидва манометри мають показувати 0 бар)

Витік повітря

- Може бути викликано поганим ущільнювачем з'єднання.

• Перевірте всі повітряні з'єднання. Для цього намочіть мильною водою (не використовуйте розчин поряд з електричними з'єднаннями)
• Якщо бак пустий і заповнюється. Оператор може почути свистіння від перемикача тиску. Така ситуація в порядку речей - свистіння закінчиться, перед тим як тиск компресора досягне 1,5 бар.
  • Перевірте надійність закриття дренажного крана (14)

Компрессор не запускається

- Якщо виникають складності із запуском компресора, перевірте:

• чи напруга мережі живлення відповідає напрузі, вказаній у табличці з технічними характеристиками (мал. 10)
• чи кабель подовження, що використовується, має відповідну довжину та є неушкодженим.
• чи не є температура робочого середовища занадто низькою (нижче 0°C).
  • чи є масло у маслоуловлювачі для забезпечення змашування (мал. 8)
• чи подається живлення (вилка добре вставлена у розетку, магнітотеплові запобіжники не пошкоджені).

Компрессор не вимикається

Якщо компресор не вимикається, коли досягається максимальне значення тиску, спрацьовує запобіжний клапан баку. Необхідно звернутися у найближчий офіційний сервісний центр для виконання ремонту.

Переконайтесь, що вилка витягнена з розетки живлення, при виконанні технічного обслуговування двигуна.

Очищення

Регулярно очищуйте корпус пристрою м'якою ганчіркою, бажано після кожного використання. Тримайте вентиляційні отвори чистими та не забитими пилом та брудом. Якщо бруд не виходить повністю, скористайтесь ганчіркою, змоченою у мильному розчині. Ніколи не використовуйте розчинники, такі як бензин, алкоголь, водний розчин аміаку, тощо. Ці розчинники можуть пошкодити пластикові деталі.

Дренаж бака

Стиснуте повітря послужить причиною наявності води в баку. Щоб запобігти корозії баку, регулярно дренажуйте з нього воду (рис. 16).

• Спочатку знизьте тиск у баку приблизно на 2 бар. Для цього під'єднайте і увімкніть пневматичний інструмент.
• Далі повільно повертайте дренажний кран (14), що знаходиться з нижньої сторони

отвору бака.

- Вода почне виливатися з баку. Будьте обережні, коли стиснене повітря знаходиться у пляшці, тому що вода може вирватися с певною силою. Рекомендований тиск макс. 1-2 бар.

Чистка повітряного фільтра

Рекомендується розбирати фільтр всмоктування кожні 50 робочих годин та очищати компоненти фільтру, направляючи на них потік стисненого повітря (мал. 15). Рекомендується заміняти компоненти фільтру щонайменше раз на рік, якщо компресор працює у чистому середовищі, або частіше, якщо компресор працює у запиленому місці.

Конденсовану воду компресора із масляним змашуванням не можна зливати у каналізацію та не можна виливати у навколишнє середовище, тому що вона містить масло.

Заміна/доливання масла

Компрессор поставляється із синтетичним маслом "SAE 10W30". Рекомендується повністю замінити масло в насосній системі протягом перших 100 робочих годин.

• Відкрутіть зливну пробку (манометр) (13) на кришці маслоуловлювача, спустіть все масло та знов закрутіть пробку (мал. 17).
• Заповніть масло через верхній отвір кришки маслоуловлювача (мал.18) до рівня, вказаного на манометрі (13) (мал. 8).

Перевіряйте рівень масла в насосній системі кожного тижня та доливайте масло за необхідності. Синтетичне масло має певні переваги, не втрачаючи своїх характеристик ні взимку, ні влітку.

Забороняється зливати масло в каналізацію та виливати його у навколишнє середовище.

При заміні масла дотримуйтесь наступної таблиці.

Тип масла Час роботи

Універсальне масло SAE 10W30 100 годин або 6 місяців

Збої в роботі

У випадку виникнення збою в роботі, наприклад, при зношенні якоїсь деталі, будь ласка, звертайтесь до сервісного центру за адресою, вказаною у гарантійному талоні. На задній обкладинці цього керівництва наведено покомпонентне зображення деталей, які можна замовити.

НАВКОЛИШНЄ СЕРЕДОВИЩЕ

Для уникнення пошкодження під час транспортування, пристрій поставляється у твердій упаковці, яка складається в основному з матеріалів, що підлягають повторному використанню. Тому скористайтесь варіантами переробки цієї упаковки.

Несправні електричні або електронні пристрої та/або пристрої, які вирішено викинути, необхідно здавати у відповідні пункти прийому для переробки.

ГАРАНТИЯ

Умови гарантійного обслуговування наведені на окремому гарантійному талоні, що додається з пристроєм

КОМПРЕСОР 2HP - 1500W - 50L

(UK) На свою власну відповідальність заявляємо, що дане обладнання відповідає наступним стандартам і нормативам: задовольняє вимоги Директиви 2011/65/ЄС Європейського Парламенту та Ради від 8 червня 2011 року на обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні.

EN1012-1, EN60204-1, EN61000-6-1, EN61000-6-3, EN61000-3-2, EN61000-3-3 2011/65/EU, EN2012/19/EU, 2014/29/EU, 2005/88/EC, 2006/42/EC 2000/14/EC, 2014/35/EU, 2014/30/EU

Zwolle, 01-05-2017

H.G.F Rosberg

CEO FERM B.V.

FERM B.V. - Lingenstraat 6 - 8028 PM - Zwolle - The Netherlands
