CRM1046 - Vzduchový kompresor Ferm - Bezplatný návod k obsluze

Typ produktu	Pístový vzduchový kompresor
Značka	Ferm
Model	CRM1046
Použití	Domácí
Napájecí napětí	230 V~ / 50 Hz
Výkon motoru	1500 W (2 HP)
Elektrická ochrana	Pojistka 16 A, třída IP20
Objem nádrže	50 l
Max. výstupní tlak	8,0 bar
Průtok vzduchu (vstup)	206 l/min
Regulace tlaku	Automatická (zastavení při 8 bar, restart při 6 bar)
Nastavení výstupního tlaku	Ručně pomocí regulátoru (0-8 bar)
Hladina akustického výkonu	93 dB(A)
Hmotnost	32 kg
Motorový olej	Víceúčelový SAE 10W30 (syntetický)
První výměna oleje	Po 100 hodinách provozu
Čištění vzduchového filtru	Každých 50 hodin
Vypouštění nádrže	Pravidelně (kondenzát)
Provozní teplota	0 °C až +40 °C
Minimální vzdálenost od stěn	100 cm
Max. sklon	10°
Bezpečnost	Bezpečnostní ventil, ochranný vypínač, povinné uzemnění
Opravitelnost	Náhradní díly dostupné v autorizovaném servisním středisku (přiloženo schéma)
Záruka	Podle přiložené záruční karty

Často kladené otázky - CRM1046 Ferm

Jaký olej použít pro kompresor Ferm CRM1046?

Používejte víceúčelový olej SAE 10W30 (nejlépe syntetický). Kompresor je dodáván s tímto olejem. První výměna oleje se doporučuje po 100 hodinách provozu.

Jak nastavit výstupní tlak?

Otáčejte knoflíkem regulátoru tlaku (5) ve směru hodinových ručiček pro zvýšení, proti směru pro snížení. Pro přesné nastavení nejprve odpusťte tlak, připojte nářadí, krátce jej spusťte a poté upravte na požadovaný tlak odečtený na manometru (7).

Proč kompresor nestartuje?

Zkontrolujte: napájení (napětí, pojistka), prodlužovací kabel (max 10 m), okolní teplotu (≥0°C) a ochranný vypínač (15), který mohl vypnout. Počkejte na vychladnutí a znovu jej zapněte.

Jak často je třeba vypouštět nádrž?

Doporučuje se vypouštět kondenzát z nádrže pravidelně, nejlépe po každém použití. Snižte tlak na 1-2 bar a poté pomalu otevřete vypouštěcí ventil (14) ve spodní části nádrže.

Co dělat, když se kompresor automaticky nezastaví?

Pokud kompresor pokračuje v chodu po dosažení 8 bar, musí se aktivovat bezpečnostní ventil. Kontaktujte autorizovaný servis pro opravu.

Mohu použít prodlužovací kabel?

Ano, ale opatrně: prodlužovací kabel nesmí být delší než 10 metrů a musí mít dostatečný průřez (minimálně 2,5 mm²), aby se zabránilo poklesu napětí. Pokud je to nutné, upřednostněte delší vzduchovou hadici.

Jak vyčistit vzduchový filtr?

Demontujte filtr (obr. 15) každých 50 hodin provozu a vyčistěte jej stlačeným vzduchem. Vyměňujte jej alespoň jednou ročně (častěji v prašném prostředí).

Jaká jsou základní bezpečnostní opatření?

Vždy používejte zásuvku s uzemněním. Nikdy nesměřujte proud vzduchu na osobu nebo zvíře. Nedotýkejte se horkých částí (píst, hadice). Před jakoukoli údržbou odpojte spotřebič a ujistěte se, že je nádrž odtlakovaná (manometry na 0 bar).

Jak přepravovat kompresor?

Používejte k tomu určené držadla. Nikdy nepřepravujte zařízení, pokud je nádrž pod tlakem. K přemístění jej můžete zvednout na vozík nebo za držadla (obr. 2).

Kde sehnat náhradní díly?

Manuál obsahuje explodované schéma všech dílů. Obraťte se na servisní středisko uvedené na záruční kartě pro objednání originálních dílů.

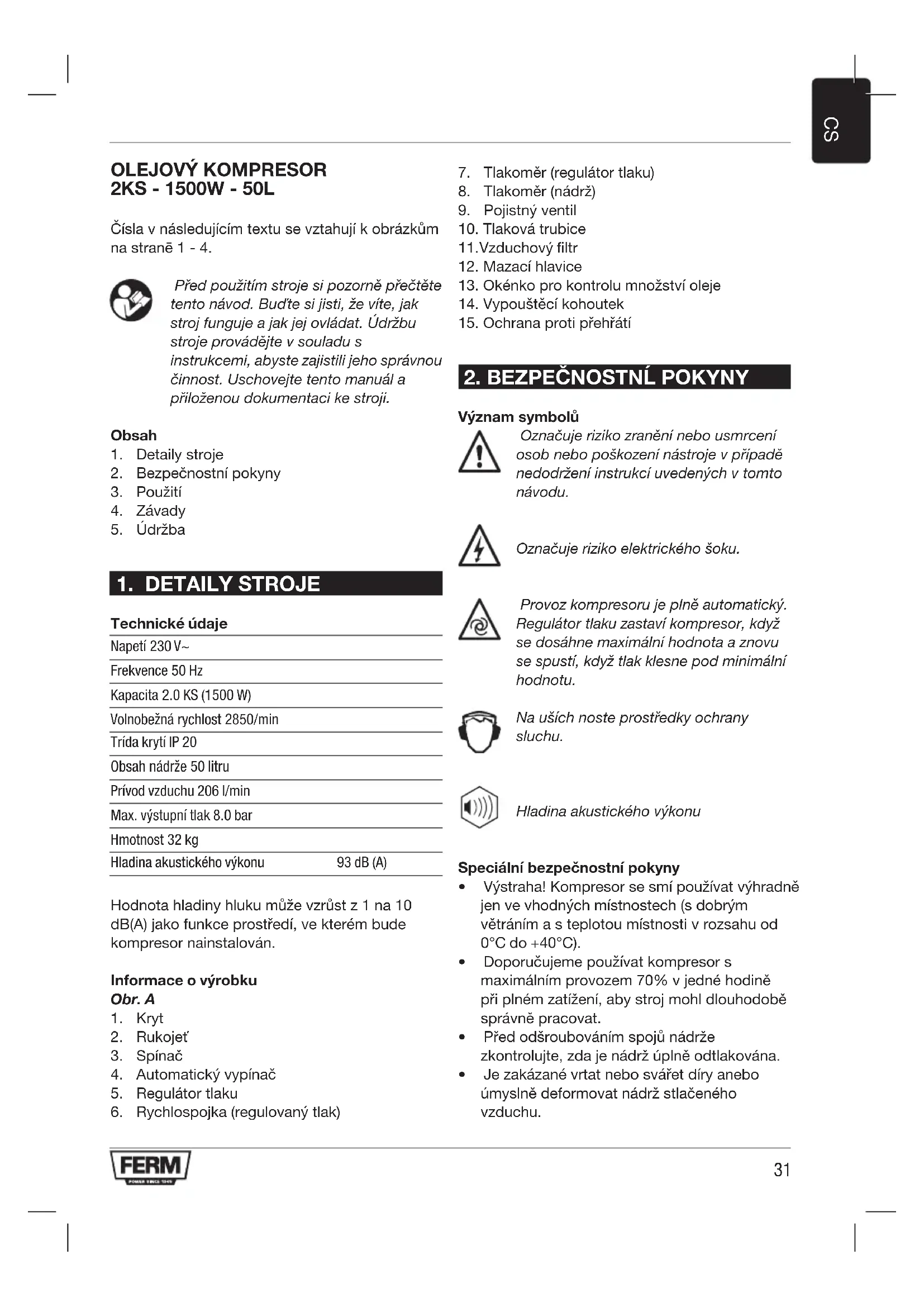

NÁVOD K OBSLUZE CRM1046 Ferm

CS Originální návod 31

Čísla v následujícím textu se vztahují k obrázkům na straně 1 - 4.

Před použitím stroje si pozorně přečtěte tento návod. Budťe si jisti, že víte, jak stroj funguje a jak jej ovládat. Údržbu stroje provádějte v souladu s instrukcemi, abyste zajistili jeho správnou činnost. Uschovejte tento manuál a přiloženou dokumentaci ke stroji.

Obsah

1. Detaily stroje
2. Bezpečnostní pokyny
3. Použití
4. Závady
5. Údržba

1. DETAILY STROJE

Technické údaje

Napetí 230 V~
Frekvence 50 Hz
Kapacita 2.0 KS (1500 W)
Volnobežná rychlost 2850/min
Trída krytí IP 20
Obsah nádrže 50 litru
Prívod vzduchu 206 l/min
Max. výstupní tlak 8.0 bar
Hmotnost 32 kg
Hladina akustického výkonu	93 dB (A)

Hodnota hladiny hluku může vzrůst z 1 na 10 dB(A) jako funkce prostředí, ve kterém bude kompresor nainstalován.

Informace o výrobku

Obr. A

1. Kryt
2. Rukojet'
3. Spínač
4. Automatický vypínač
5. Regulátor tlaku

6. Rychlospojka (regulovaný tlak)

7. Tlakoměr (regulátor tlaku)

8. Tlakoměr (nádrž)
9. Pojistný ventil
10. Tlaková trubice
    11.Vzduchový filtr
11. Mazací hlavice
12. Okénko pro kontrolu množství oleje
13. Vypouštěcí kohoutek
14. Ochrana proti přehřátí

2. BEZPEČNOSTNÍ POKYNY

Význam symbolů

Označuje riziko zranění nebo usmrcení osob nebo poškození nástroje v případě nedodržení instrukcí uvedených v tomto návodu.

Označuje riziko elektrického šoku.

Provoz kompresoru je plně automatický. Regulátor tlaku zastaví kompresor, když se dosáhne maximální hodnota a znovu se spustí, když tlak klesne pod minimální hodnotu.

Na uších noste prostředky ochrany sluchu.

Hladina akustického výkonu

Speciální bezpečnostní pokyny

• Výstraha! Kompresor se smí používat výhradně jen ve vhodných místnostech (s dobrým větráním a s teplotou místnosti v rozsahu od 0°C do +40°C).
• Doporučujeme používat kompresor s maximálním provozem 70% v jedné hodině při plném zatížení, aby stroj mohl dlouhodobě správně pracovat.
• Před odšroubováním spojů nádrže zkontrolujte, zda je nádrž úplně odtlakována.

• Je zakázané vrtat nebo svářet díry anebo úmyslně deformovat nádrž stlačeného vzduchu.

• Na kompresoru neprovádějte žádné zásahy, než vytáhněte zástrčku ze zásuvky.

• Na kompresor nesměřujte proud vody nebo hořlavé kapaliny.
• Do blízkosti kompresoru nedávejte hořlavé předměty.
• Regulátor tlaku (3) během klidového času přepněte do polohy „0“ (vypnuto) (obr. 11).
• Proud vzduchu nemiřte proti lidem nebo zviřatům (obr. 20).
• Kompresor nepřevážejte s natlakovanou nádrží.
• Poznámka: některé části kompresoru jako je hlava nebo trubky mohou dosáhnout vysokých teplot. Těchto částí se nedotýkejte, abyste se nepopálil/a (obr. 12-13).
• Kompresor přepravujte po zvednutí nebo použitím speciálním úchytek a rukojetí (obr. 5-6).
• V provozní oblasti stroje se nesmí nacházet děti a zvířata.
• Pokud kompresor používáte k stříkání barev:
  a) Nepracujte v uzavřených místnostech nebo v blízkosti otevřeného ohně.
  b) Zabezpečte, aby pracoviště mělo dostatečnou ventilaci.
  c) Nos a ústa si chraňte na to určenou maskou (obr. 21).
• Kompresor nepoužívejte, pokud je poškozen elektrický kabel nebo zástrčka. Požádejte autorizovaný servis o výměnu za originální náhradní díly.
• Pokud je kompresor umístěn na povrch vyšší než podlaha, musí být zabezpečen před spadnutím během provozu.
• Do ochranného krytu nevkládejte ruce ani žádné předměty, abyste se vyhnul/a zranění a poškození kompresoru.
• Kompresor nepoužívejte jako tupý nástroj proti osobám, předmětům nebo zvířatům, abyste nezpůsobil/a vážnou škodu.
• Pokud kompresor nebudete dál používat, vždy vytáhněte zástrčku ze zásuvky.
• Vždy se přesvědčte, že na stlačený vzduch se používají pneumatické hadice s maximálním tlakem přizpůsobeným kompresoru. Když jsou tyto hadice poškozené, nepokoušejte se je opravovat.

Elektrická bezpečnost

Pokyny k uzemnění

Tento kompresor musí být během použití uzemněný, aby byla obsluha chráněna proti elektrickému šoku. Kompresor je vybaven dvoužilovým kabelem plus uzemněním. Elektrickou přípojku musí udělat kvalifikovaný elektrikář. Doporučujeme kompresor nikdy nerozebírat ani neprovádět jiná zapojení regulátora tlaku. Opravy by měly provádět autorizované servisy nebo jiná kvalifikovaná střediska.

Nezapomeňte, že uzemňovací kabel je zelený nebo žluto-zelený. Tento zelený kabel nikdy nezapájejte do koncovky pod proudem.

Před výměnou napájecí zástrčky se přesvědčte, že je zapojený uzemňovací kabel. Pokud máte pochybnosti, zavolejte kvalifikovaného elektrikáře a nechejte si uzemnění zkontrolovat.

Výmena/doplnení oleje

Kompresor se dodává se syntetickým olejem „SAE 10W30“. Doporucuje se olej cerpacího systému úplne vymenit behem prvních 100 provozních hodin.

• Odšroubujte vypouštecí zátku (meridlo) na víku jímky, nechejte vytéct veškerý olej a zástrcku našroubujte zpátky (obr. 17).
• Olej doplnte pres horní díru na víku jímky (obr. 18), dokud se nedosáhne hladina uvedena na meridle (obr. 8).

Hladinu oleje cerpacího systému kontrolujte každý týden a v prípade potreby olej doplnte. Syntetický olej má výhodu, že neztrácí svoje vlastnosti ani v léte ani v zime.

Olej nesmíte vylít do kanalizace nebo do životního prostredí.

Typ oleje Provozní hodiny

Vícestupnového oleje SAE 10W30 100 nebo 12 mesících

3. POUŽITÍL

Pouze pro domácí použití

Poznámka: Informace, jenž naleznete v tomto návodě, byly napsány, aby pomohly obsluze při použití a údržbě kompresoru. Některé ilustrace v tomto návodě zobrazují detaily, které se mohou lišit od vašeho kompresoru.

Instalace

Po vyjmutí kompresoru z obalu (obr. 1) a zkontrolování, zda je v bezchybném stavu, a po zjištění, že během přepravy nedošlo k žádnému poškození, je třeba provést následující kroky. Pokud ještě uchycena kolečka a gumové nožičky, uchyťte je podle pokynů uvedených na obr. 2. Kompresor umístěte na rovný povrch nebo povrch s maximálním sklonem 10° (obr. 3), v dobře větrané místnosti, kde bude chráněn před povětrnostními vlivy a nebude v explozivním prostředí. Pokud je povrch nakloněný a hladký, přesvědčte se. Pokud je kompresor umístěn na desce nebo plošině skříně, řádně ho zabezpečte, aby nemohl spadnout. Kvůli správné ventilaci a účinnému chlazení je důležité, aby kompresor byl umístěn nejméně 100 cm od zdi (obr. 4).

Zabezpečte, aby kompresor byl převážen v správné poloze, neotáčejte jej vzhůru nohama a nezvedejte jej pomocí háků nebo lan (obr. 5-6).

Doplňování oleje do kompresoru.

Váš kompresor je dodáván s olejem, který je již naplněn ve skříni kompresoru.

Před použitím sejměte ze skřině kompresoru (12) přepravní krytku a nahradťe ji správnou krytkou pro plnicí otvor (obr. 7).

Před použitím zkontrolujte, zda je v kompresoru dostatečné množství oleje. Při tomto úkonu používejte okénko pro kontrolu množství oleje (13). Je-li kompresor postaven ve vodorovné poloze, hladina oleje by měla dosahovat po červenou značku.

Montáž vzduchových filtrů.

Před použitím kompresoru sejměte přepravní zátky a nahradťe je dodanými vzduchovými filtry.

Důležité! Před uvedevím do provozu Nádrž kompresora je od výroby naplněna olejem. Na olejovém veku je kvůli ochraně proti úniku během přepravy nalepena vodotěsná nálepka. Důležité! Nálepku odstraňte před spuštěním kompresoru. Malý otvor v olejovém veku je nutný pro správnou ventilaci nádrže. Odměrka ve spodní části jímky indikuje hladinu oleje: měla by být na úrovni červené tečky (obr. 7 a 8).

Spouštění

• Zkontrolujte, zda napětí ve vaši síti odpovídá hodnotě uvedené na elektrickém typovém štítku přístroje (obr. 10), povolená tolerance je 5%.
• Stiskněte vypínač umístěný na horní straně do polohy „0“ podle typu regulátoru tlaku upevněného na přístroji (obr. 11).
• Zástrčku vložte do zásuvky (obr. 9) a spustte kompresor tím, že vypínač regulátoru tlaku dáte do polohy „l“. Provoz kompresoru je plně automatický. Regulátor tlaku zastaví kompresor, když se dosáhne maximální hodnota a znovu se spustí, když tlak klesne pod minimální hodnotu. Normálně je rozdíl tlaku přibližně 2 bar/29 psi mezi maximální a minimální hodnotou. Například: kompresor se zastaví, když dosáhne 8 bar (116 psi) (to je maximální provozní tlak) a automaticky se spustí, když tlak v nádrži klesne na 6 bar (87 psi).

Souprava trubek hlava/válec/převod může dosáhnout vysokých teplot, także buděte opatrný/á, když budete pracovat v blízkosti těchto částí a nedotýkejte se jich, abyste předešel/la popáleninám (obr. 12 - 13).

Nastavení provozního tlaku

Obr. 14

Není potřebné stále používat maximální provozní tlak, pneumatické nástroje často vyžadují nižší tlak. U kompresorů dodávaných s tlakovým redukčním ventilem je důležité řádně nastavit provozní tlak. Provozní tlak je možné nastavit použitím otočného knoflíku na redukčním ventile.

• Otočením ve směru hodinových ručiček se tlak zvýší.
• Otočením proti směru hodinových ručiček se tlak sníží.

Kompresor má dva tlakoměry a připojovací body pro napojení vzduchové hadice:

• Tlakoměr (7): Tlak tohoto výstupu je možné regulovat pomocí redukčního ventilu(5).
• Tlakoměr (8): Ukazuje tlak v nádobě.

Pokyny pro přesné nastavení regulace tlaku:

• Otáčejte otočným regulátorem (5) proti směru pohybu hodinových ručiček, dokud nedojde k úplnému uvolnění tlaku.
• K rychlospojce (6) připojte pneumatické nářadí, které chcete použít.
• Proved'te krátké spuštění pneumatického nářadí tak, aby byla na ukazateli tlaku (7) zobrazena správná hodnota tlaku.
• Otáčejte otočným regulátorem (5) ve směru pohybu hodinových ručiček, dokud nebude na ukazateli tlaku (7) zobrazen požadovaný tlak.
• Nyní je vaše pneumatické nářadí připraveno k použití.

Poznámka: Nebude-li při seřizování tlaku ke kompresoru připojeno žádné pneumatické nářadí, může dojít k tomu, že ukazatel tlaku (7) nebude přesně reagovat na pokles tlaku.

4. ÚDRŽBA

Provoz kompresoru je plně automatický. Regulátor tlaku zastaví kompresor, když se dosáhne maximální hodnota a znovu se spustí, když tlak klesne pod minimální hodnotu

Nářadí firmy je konstruováno tak, že dokáže fungovat dlouho při minimálních nárocích na údržbu. Aby fungovalo stále dobře, je třeba mu věnovat příslušnou péči a pravidelně je čistit.Před jakýmkoli zásahem do kompresoru se přesvědčte, že:

• Tlačítko spínače (3) je v poloze "0" a zástrčka napájecího kabelu je odpojena od síťové zásuvky.
• Ze zásobníku kompresoru je zcela uvolněn tlak (oba ukazatele musí zobrazovat hodnotu 0 bar).

Ztráta vzduchu

• Může být způsobena špatným těsněním spoje.
• Všechny spoje týkající se vedení stlačeného vzduchu navlhčete mýdlovým roztokem a zkontrolujte jejich těsnost (nikdy nepoužívejte tento roztok v blízkosti elektrických zapojení)
• Je-li zásobník kompresoru prázdný a je-li naplňován, uživatel může po stisknutí spínače slyšet zvláštní zvuk. To je normální a po dosažení tlaku 1,5 baru tento zvuk přestane.
• Zkontrolujte, zda je výpustný ventil (14) řádně uzavřen.

Kompresor se nespustí

- Pokud se kompresor těžko startuje, zkontrolujte:

- zda napětí sítě odpovídá napětí uvedenému na typovém štítku (obr. 10)

- zda použité elektrické prodlužovací kabely mají správné jádro a délku

- zda provozní prostředí není příliš chladné (pod 0°C).

- zda je v jímce olej pro zabezpečení mazání (obr. 8)

- zda není přerušena dodávka elektrické energie (zástrčka je řádně zapojena, magneto-tepelné pojistky nejsou poškozeny).

Kompresor se nevypne

Pokud se kompresor nevypne po dosáhnutí maximálního tlaku, aktivuje se bezpečností ventil nádrže. Je potřebné obrátit se na nejbližší autorizovaný servis.

Čištění

Pravidelně, nejlépe po každém použití, čistěte měkkou tkaninou kryt nářadí. Zvláště dbejte, aby se ve větracích otvorech nehromadil prach a nečistoty. Pokud nečistoty příliš Ipí, použijte měkkou tkaninu smočenou v mýdlové vodě. Rozpouštědla, jako je benzin, alkohol, čpavková voda apod., nikdy nepoužívejte; mohla by naleptat plastové díly.

Vypuštění zásobníku

Stlačený vzduch bude způsobovat vytváření vody v zásobníku kompresoru. Proto vodu ze zásobníku kompresoru pravidelně vypouštějte,

abyste zabránili vzniku koroze zásobníku (obr. 16):

• Připojením a použitím nářadí poháněného stlačeným vzduchem nejdříve snižte tlak v zásobníku kompresoru na zhruba 2 bary.
• Potom pomalu otáčejte výpustným ventilem (10), který se nachází na spodní části zásobníku, aby došlo k jeho otevření.
• Nyní začne vytékat voda nahromaděná v zásobníku kompresoru.

Dávejte pozor, když je v láhvi stlačený vzduch, protože voda může vyjít s jistou sílou. Doporučený tlak max. 1-2 bar.

Vyčištění vzduchového filtru

Doporučuje se rozebrat nasávací filtr po každých 50 provozních hodinách a vyčistit těleso filtru pomocí stlačeného vzduchu (obr. 15). Doporučuje se vyměnit těleso filtru nejméně jednou ročně, pokud kompresor pracuje v čistém prostředí; častěji, pokud je prostředí, ve kterém je kompresor umístěn, prašné.

Kondenzovanou vodu z olejem mazaného kompresoru nesmíte vylít do kanalizace nebo do životního prostředí, protože obsahuje olej.

Výměna/doplnění oleje

Kompresor se dodává se syntetickým olejem „SAE 10W30“. Doporučuje se olej čerpacího systému úplně vyměnit během prvních 100 provozních hodin.

• Odšroubujte vypouštěcí zátku (měřidlo) (13) na víku jímky, nechejte vytéct veškerý olej a zástrčku našroubujte zpátky (obr. 17).
• Olej doplňte přes horní díru na víku jímky (obr. 18), dokud se nedosáhne hladina uvedena na měřidle (13) (obr. 8).

Hladinu oleje čerpacího systému kontrolujte každý týden a v případě potřeby olej doplňte. Syntetický olej má výhodu, že neztrácí svoje vlastnosti ani v létě ani v zimě.

Olej nesmíte vylít do kanalizace nebo do životního prostředí.

Při výměně oleje dodržujte níže uvedenou tabulku:

Typ oleje Provozní hodiny

Vícestupňového oleje SAE 10W30 100 nebo 12 měsících

Závady

Vznikne-li závada na některé součástce, například vlivem opotřebení, kontaktujte prosím servisní adresu uvedenou na záruční kartě. Na zadní straně návodu naleznete schematicky nákres, které součástky lze objednat.

ŽIVOTNÍ PROSTŞEDÍ

Přístroj je dodáván v odolném balení, které zabraňuje jeho poškození během přepravy. Většinu z materiálů, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech určených pro odpad příslušných látek.

Vadný a nebo vyhozený elektrický či elektronický přístroj musí být dodán na příslušné recyklační míst.

ZÁRUKA

Záruční podmínky najdete v záručním listu za tímto návodem k použití.

KOMPRESOR OLEJOWY 2HP - 1500W - 50L

(CS) Na naši vlastní zodpovědnost prohlašujeme, že je tento výrobek v souladu s následujícími standardy a normami: Je v súlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení.
