Produkto tipas	Stūmoklinis oro kompresorius
Prekės ženklas	Ferm
Modelis	CRM1046
Naudojimas	Buitinis
Maitinimo įtampa	230 V~ / 50 Hz
Variklio galia	1500 W (2 AG)
Elektrinė apsauga	Saugiklis 16 A, IP20 klasė
Bako talpa	50 litrų
Maksimalus išėjimo slėgis	8,0 bar
Oro srautas (įėjimas)	206 l/min
Slėgio reguliavimas	Automatinis (sustojimas ties 8 bar, paleidimas ties 6 bar)
Išėjimo slėgio nustatymas	Rankinis per reguliatorių (0-8 bar)
Garso galios lygis	93 dB(A)
Svoris	32 kg
Variklio alyva	Daugiafunkcinė SAE 10W30 (sintetinė)
Pirmasis alyvos keitimas	Po 100 darbo valandų
Oro filtro valymas	Kas 50 valandų
Bako ištuštinimas	Reguliariai (kondensato vanduo)
Naudojimo temperatūra	0 °C iki +40 °C
Minimalus atstumas nuo sienų	100 cm
Maksimalus pasvirimas	10°
Saugumas	Apsauginis vožtuvas, perkrovos jungiklis, privalomas įžeminimas
Taisomumas	Atsarginės dalys prieinamos per įgaliotą serviso centrą (pateikiama schema)
Garantija	Pagal pridėtą garantijos kortelę

Dažnai užduodami klausimai - CRM1046 Ferm

Kokią alyvą naudoti Ferm CRM1046 kompresoriui?

Naudokite daugiafunkcinę alyvą SAE 10W30 (pageidautina sintetinę). Kompresorius tiekiamas su šia alyva. Pirmasis alyvos keitimas rekomenduojamas po 100 valandų darbo.

Kaip nustatyti išėjimo slėgį?

Pasukite slėgio reguliatoriaus rankenėlę (5) pagal laikrodžio rodyklę, kad padidintumėte, prieš laikrodžio rodyklę – kad sumažintumėte. Norėdami tiksliai nustatyti, iš pradžių išleiskite slėgį, prijunkite įrankį, trumpai jį paleiskite, tada sureguliuokite iki pageidaujamo slėgio, nurodyto manometre (7).

Kodėl kompresorius neužsiveda?

Patikrinkite: maitinimą (įtampa, saugiklis), prailginimo laidą (maks. 10 m), aplinkos temperatūrą (≥0°C) ir perkrovos jungiklį (15), kuris galėjo išsijungti. Palaukite, kol atvės, ir vėl įjunkite.

Kaip dažnai reikia ištuštinti baką?

Rekomenduojama reguliariai išleisti kondensato vandenį iš bako, jei įmanoma, po kiekvieno naudojimo. Tam sumažinkite slėgį iki 1-2 bar, tada lėtai atidarykite išleidimo vožtuvą (14) bako apačioje.

Ką daryti, jei kompresorius automatiškai nesustoja?

Jei kompresorius toliau veikia pasiekęs 8 bar, turėtų suveikti apsauginis vožtuvas. Kreipkitės į įgaliotą techninės priežiūros centrą dėl remonto.

Ar galiu naudoti elektrinį prailginimo laidą?

Taip, bet atsargiai: prailginimo laidas neturi viršyti 10 metrų ilgio, o jo skerspjūvis turi būti pakankamas (mažiausiai 2,5 mm²), kad būtų išvengta įtampos kritimo. Jei reikia, geriau naudokite ilgesnę oro žarną.

Kaip išvalyti oro filtrą?

Išmontuokite filtrą (15 pav.) kas 50 darbo valandų ir išvalykite jį suslėgtu oru. Keiskite bent kartą per metus (dažniau dulkėtoje aplinkoje).

Kokios yra pagrindinės saugumo priemonės?

Visada naudokite įžemintą kištukinį lizdą. Niekada nenukreipkite oro srovės į žmogų ar gyvūną. Nelieskite karštų dalių (stūmoklio, žarnų). Prieš bet kokią priežiūrą atjunkite prietaisą ir įsitikinkite, kad bakas yra be slėgio (manometrai rodo 0 bar).

Kaip transportuoti kompresorių?

Naudokite tam skirtas rankenas. Niekada netransportuokite prietaiso, kai bake yra slėgis. Norėdami perkelti, galite jį pakelti ant vežimėlio arba už rankenų (2 pav.).

Kur rasti atsarginių dalių?

Vadove yra sprogstamoji schema su visomis dalimis. Kreipkitės į garantijos kortelėje nurodytą serviso centrą, kad užsisakytumėte originalių dalių.

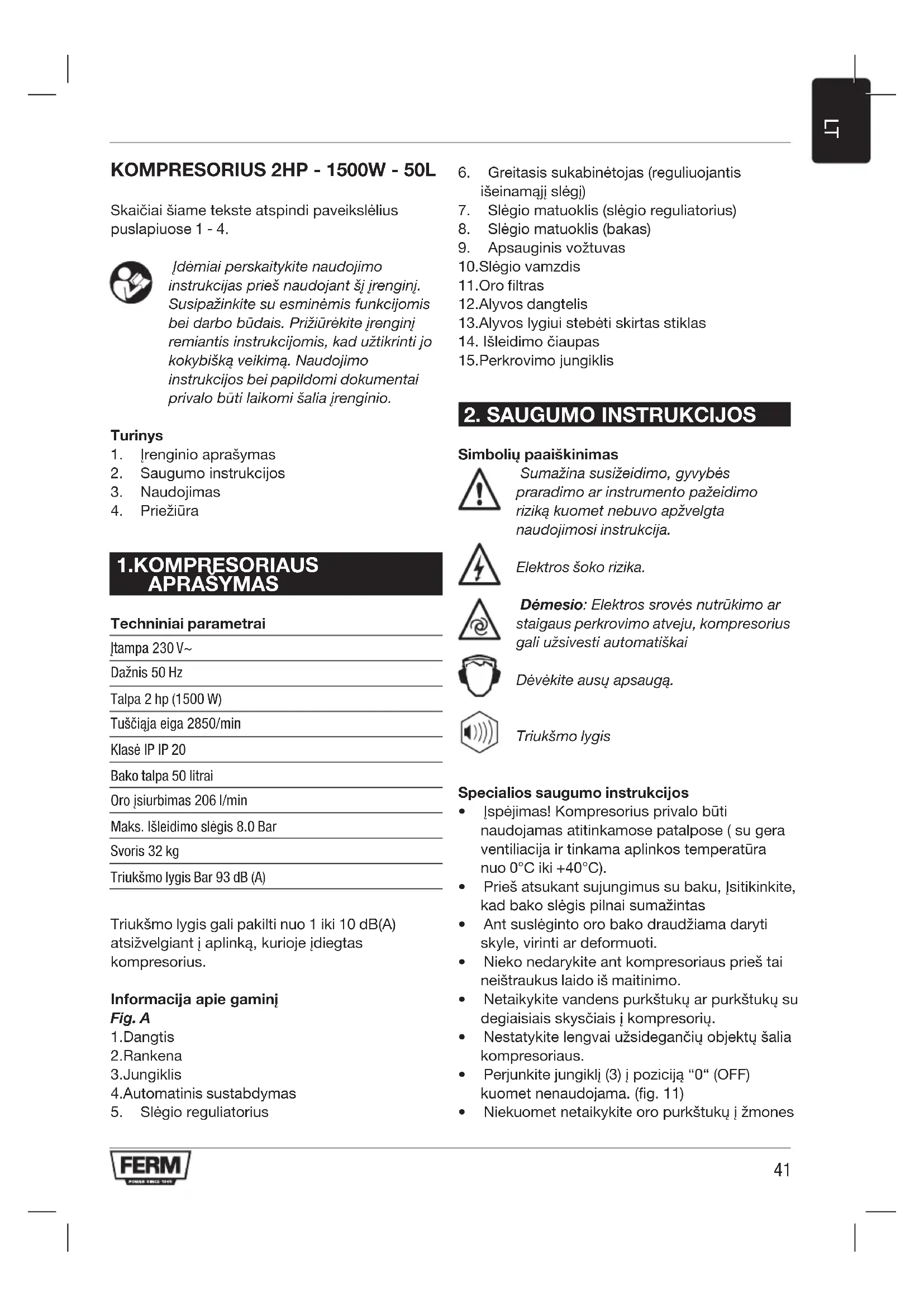

NAUDOJIMO INSTRUKCIJA CRM1046 Ferm

LT Originalios instrukcijos vertimas 41

Skaičiai šiame tekste atspindi paveikslėlius puslapiuose 1 - 4.

Idémiai perskaitykite naudojimo instrukcijas prieš naudojant šj jrenginj. Susipažinkite su esminėmis funkcijomis bei darbo būdais. Prižiūrėkite jrenginį remiantis instrukcijomis, kad užtikrinti jo kokybišką veikimą. Naudojimo instrukcijos bei papildomi dokumentai privalo būti laikomi šalia jrenginio.

Turinys

1. Irenginio aprašymas
2. Saugumo instrukcijos
3. Naudojimas
4. Priežiūra

1. KOMPRESORIAUS APRASYMAS

Techniniai parametrai

Itampa 230 V~

Dažnis 50 Hz

Talpa 2 hp (1500 W)

Tuščiaja eiga 2850/min

Klasė IP IP 20

Bako talpa 50 litrai

Oro jsiurbimas 206 l/min

Maks. Išleidimo slėgis 8.0 Bar

Svoris 32 kg

Triukšmo lygis Bar 93 dB (A)

Triukšmo lygis gali pakilti nuo 1 iki 10 dB(A) atsižvelgiant į aplinką, kurioje įdiegtas kompresorius.

Informacija apie gamini

Fig. A

1. Dangtis
   2.Rankena
2. Jungiklis
3. Automatinis sustabdymas

4. Slègio reguliatorius

5. Greitasis sukabinėtojas (reguliuojantis išeinamaji slėgį)

6. Slègio matuoklis (slègio reguliatorius)
7. Slègio matuoklis (bakas)
8. Apsauginis vožtuvas
   10.Slègio vamzdis
   11.Oro filtras
   12.Alyvos dangtelis
9. Alyvos lygiui stebėti skirtas stiklas
10. Išleidimo čiaupas
11. Perkrovimo jungiklis

2. SAUGUMO INSTRUKCIJOS

Simbolių paaiškinimas

Sumažina susižeidimo, gyvybės praradimo ar instrumento pažeidimo riziką kuomet nebuvo apžvelgta naudojimosi instrukcija.

Elektros šoko rizika.

Dèmesio: Elektros srovės nutrūkimo ar staigaus perkrovimo atveju, kompresorius gali užsivesti automatiškai

Dévèkite ausu apsaugą.

Triukšmo lygis

Specialios saugumo instrukcijos

• Įspėjimas! Kompresorius privalo būti naudojamas atitinkamose patalpose ( su gera ventiliacija ir tinkama aplinkos temperatūra nuo 0°C iki +40°C).
• Prieš atsukant sujungimus su baku, Įsitikinkite, kad bako slėgis pilnai sumažintas
• Ant suslėginto oro bako draudžiama daryti skyle, virinti ar deformuoti.
• Nieko nedarykite ant kompresoriaus prieš tai neištraukus laido iš maitinimo.
• Netaikykite vandens purkštukų ar purkštukų su degiaisiais skysčiais i kompresorių.
• Nestatykite lengvai užsidegančių objektų šalia kompresoriaus.
• Perjunkite jungikli (3) i pozicija "0" (OFF) kuomet nenaudojama. (fig. 11)
• Niekuomet netaikykite oro purkštukų i žmones

ar gyvūnus (fig. 20).

• Nemėginkite perkelti kompresoriaus kuomet bakas suslėgtas
• N.B.: Kai kurios kompresoriaus dalys kaip galva ar pereinamieji vamzdžiai gali jkaisti. Nelieskite jų, kad išvengti nudegimo (fig. 12-13).
• Perkelkite kompresorių jį pakėlus arba naudojant specialias rankenas. (fig. 5-6).
• Vaikai ir gyvūnai privalo laikytis atokiau nuo darbo vietos, kur veikia jrenginys.
• Jeigu naudojate kompresorių, kad purkšti dažus:
  a) Nedirbkite užtvertoje patalpoje ar šalia atviros liepsnos.
  b) Isitikinkite, kad jūsų darbo aplinkoje įdiegta ventiliacija.
  c) Apsaugokite savo nosį bei burną, dévėkite kaukę (fig. 21).
• Nenaudokite kompresoriaus kuomet elektros laidas ar kištukas yra pažeisti. Kreipkitės į autorizuotą aptarnavimo tarnybą, kad pakeistų originalia detale.
• Kuomet kompresorius pastatytas ant aukštesnio paviršiaus nei grindys, jis privalo būti tvirtinamas, kad išvengti nukritimo darbo metu.
• Nekiškite daiktu ar savo ranku į apsauginę dangą, kad išvengti sužalojimų ir žalos kompresoriui.
• Nenaudokite kompresoriaus kaip buko įrankio prieš žmones, daiktus ar gyvūnus, kad išvengti rimtų sužalojimų.
• Jeigu kompresorius nenaudojamas, visuomet ištraukite kištuką iš maitinimo.
• Visuomet įsitikinkite, kad suslėgta oro žarna yra naudojama suslėgtam orui, kuris yra charakterizuotas maksimaliu slėgiu, atitinkančiu kompresorių. Jeigu žarna sugedo, nemėginkite pataisyti.

Elektros sauga

Ižeminimo nuostatos

Šis kompresorius privalo būti ižemintas veikimo metu, kad apsisaugoti nuo elektros šoko. Šis kompresorius teikiamas su dviejų gijų ižeminamu kabeliu. Elektros sujungimą privalo atlikti kvalifikuotas elektrikas. Mes rekomenduojame niekada neatjunginėti kompresoriaus ir nieko nejungti prie slėgio reguliatoriaus. Taisymus privalo atlikti autorizuota aptarnavimo tarnyba

arba kvalifikuoto centro darbuotojai.

Niekuomet nepamirškite, kad jžeminimo gija yra žalias arba geltonas/žalias laidas. Niekada nejunkite šio žalio laido prie gnybto apkrovos metu.

Prieš pakeičiant maitinimo kištuką, įsitikinkite, kad įžemintas kabelis pajungtas. Jeigu abejojate, prašome kreiptis į kvalifikuotą elektrika, kad patikrintų įžeminimą

Maitinimo šaltinis

• Kompresorius pasižymi maitinimo laidu su apsaugotu nuo elektros šoko kištuku. Jis gali būti jungiamas prie bet kurio 230V\~/50Hz nuo šoko apsaugoto lizdo su 16A saugikliu.
• Motore jrengtas perkrovimo jungiklis (15). Jeigu kompresorius perkraunamas, perkrovimo jungiklis automatiškai išjungia jrenginį, kad apsaugoti kompresorių nuo perdegimo. Jeigu perkrovimo jungiklis šokteli, išjunkite kompresorių naudojant jungiklius ON/OFF(3) ir luktelkite kol kompresorius atvės. Tuomet paspauskite perkrovimo jungiklį (15) ir perkraukite kompresorių.
• Ilgi maitinimo kabeliai, prailgintuvai, rites ir pan. įtakoja įtampos kritimą ir gali kliudyti užvesti motorą. Nenaudokite ilgesnių kabelių nei 10m. Vietoj to, Ferm pataria naudoti ilgesnes oro žarnas.
• Temperatūrai nukritus žemiau nei 0C, užvesti variklj gali būti sunkiau.

3.NAUDOJIMAS

Naudoti tik uždaroje patalpoje

NB: Informacija šiame vadove buvo parašyta, kad pagelbėti vartotojui naudojant bei prižiūrint šį kompresorių. Detalės kai kuriose šio vadovo iliustracijose gali skirtis nuo tų, kompresoriuje.

Instaliacija

Ištraukus kompresorių iš pakuotės (fig. 1) bei įsitikinus, kad jis idealioje būklėje bei patikrinus ar pristatymo metu niekas nebuvo pažeista, sekantys veiksmai privalo būti atlikti. Jeigu dar nepritvirtintos, pritvirtinkite gumines kojeles bei ratukus ant bako remiantis instrukcijomis fig.2.

Pastatykite kompresorių ant lygaus paviršiaus arba palenkus 10° (fig.3), gerai védinamoje vietoje, apsaugotoje nuo atmosferinių faktorių, kur nėra sprogstamųjų medžiagų. Jeigu paviršius slidus ar palinkęs, įsitikinkite, kad kompresorius nejudės darbo metu. Jeigu paviršius yra lenta arba knygų lentyna, įsitikinkite, kad nieks neužkris ant kompresoriaus. Tam, kad užtikrinti kokybišką védinimą bei efektyvų aušinimą, svarbu, kad kompresorius būtų pastatytas mažiausiai 100 cm nuo sienos (fig.4).

Isitikinkite, kad kompresorius perstatomas teisingu būdu, neverskite jo aukštyn kojom ir nekelkite jo su kabliais ar virvėmis (fig. 5-6).

Alyvos pylimas i kompresorių.

Jūsų kompresorius pristatytas su alyva, kuri yra karteryje. Prieš naudojant, pašalinkite dangtelį ant karterio (12), ir pakeiskite jį paprastu alyvos dangteliu (fig 7). Prieš naudojant, įsitikinkite, kad alyvos lygis pakankamas. Tai galima padaryti pažiūrėjus pro alyvos tikrinimo stiklą (13). Kuomet kompresorius statomas horizontaliai, alyvos lygis pasieks raudoną žymėjimą.

Oro filtrų instaliacija.

Pašalinkite pristatymo dangčius ir pakeiskite juos pristatytais oro filtrais prieš naudojant kompresorių.

Pradedant

• Patikrinkite ar maitinimo įtampa sutampa su ta, kuri nurodyta ant elektros parametrų lentelės (fig. 10), Leidžiamas diapazonas privalo būti apie 5%.
• Paspauskite jungiklj (3) kuris randasi ant viršutinės dalies į poziciją “0” remiantis slėgio reguliatoriaus tipu ant jrenginio (fig. 11).
• Istatykite kištuką i maitinimo lizdą (fig.9) ir užveskite kompresorių patraukdami slėgio reguliatoriaus jungiklį (3) i poziciją „I“. Kompresoriaus funkcionavimas yra automatinis. Slėgio reguliatorius sustabdys kompresorių kuomet maksimumas reikšmių bus pasiektas ir užveskite kuomet slėgis nukris žemiau minimalios reikšmės. Paprastai, skirtumas tarp slėgio yra maždaug 2 Bar/29 psi tarp maksimalios ir minimalios reikšmės. Pavyzdžiui – Kompresorius sustos kuomet

pasieks 8 Bar (116 psi) (tai yra maksimali darbo reikšmė) ir vėl automatiškai užsives kuomet slėgis bako viduje nukris iki 6 Bar (87 psi).

Galva/cilindras/transmisijos vamzdžio sujungimas gali jkaisti taigi būkite atsargūs kuomet dirbate šalia šių dalių ir nelieskite jų, kad išvengti nudegimo (fig. 12 - 13).

Darbinio slègio nustatymas

Fig. 14

Néra būtinybės tęstinai naudoti maksimalų darbo slėgį, suslėgti darbo įrankiai dažniausiai reikalauja žemesnio slėgio. Turint omenyje, kad kompresoriuje įrengtas slėgį mažinantis vožtuvas, yra būtina teisingai nustatyti darbinį slėgį. Nustatyti darbinį slėgį galima pasukus rankeną (5) ant vožtuvo.

• Pasukus pagal laikrodžio rodyklę, slėgis padidės.
• Pasukus prieš laikrodžio rodyklę, slėgis pamažės.

Kompresoriuje jrengti du slėgio matuokliai ir viena vieta, kad prijungti oro žarną:

• Slėgio matuoklis (7): šios angos slėgis gali būti reguliuojamas redukcinio vožtuvo pagalba (5).
  • Slègio matuoklis (8): bako slègis

Patarimai kaip teisingai nustatyti slėgį:

• Pasukite rankeną (5) prieš laikrodžio rodyklę kol slėgis bus pilnai išleistas
• Pajunkite norimą oro įrankį prie greitojo sukabinėtojo (6)
• Trumpam aktyvuokite oro įrankį, kad slėgio matuoklis (7) parodytu teisingą slėgio lygį
• Pasukite rankeną (5) pagal laikrodžio rodyklę kol slėgio matuoklis (7) parodys reikiamą slėgio lygį
  • Jūsų oro įrankis paruoštas naudojimui.

Pastaba: Kuomet nepajunginėjate orinio įrankio kol nustatinėjant slėgį, gal būt slėgio matuoklis (7) netinkamai reaguoja į slėgio kritimą.

4. PRIEŽIŪRA

Kuomet atliekate variklio apžiūrą, jsitikinkite, kad kištukas ištrauktas iš maitinimo.

Irenginys buvo sukurtas, kad ilgą laiką tinkamai veiktų ir reikalautų minimalios priežiūros.

Patenkinamo veikimo tęstinumas priklauso nuo tinkamos jrenginio priežiūros bei reguliaraus valymo. Prieš naudojant kompresorių, įsitikinkite, kad:

• Jungiklio mygtukas yra pozicijoje „0“ ir maitinimo kištukas pašalintas iš maitinimo lizdo
• Oro bake sumažintas slėgis (abu slėgio matuokliai privalo rodyti 0 Bar)

Sutrikimas

Jeigu jrenginys ne tinkamai funkcionuoja, keletas galimų priežasčių bei sprendimų yra duoti apačioje:

Néra oro

• Gali sukelti nesandarus sujungimas.
- Patikrinkite visus oro sujungimus juos sušlapinant su muilinu vandeniu (niekuomet to nedarykite šalia elektros sujungimų)
- Kuomet bakas yra tuščias ir yra pildomas. Naudotojas gali išgirsti šnypštimą kurj sukelia slėgio jungiklis. Tai normalu ir nestos prieš kompresoriui pasiekiant 1.5 bar
- Patikrinkite ar siurbimo čiaupas (14) sandariai užsuktas

Kompresorius neužsiveda

• Jeigu kompresorius neužsiveda, patikrinkite:
- ar maitinimo įtampa sutampa su ta, kuri ant parametru lentelės (fig. 10)
- Gal büt elektriniai prailgintuvai naudojami su netinkama gija ar ilgiu.
• Ar darbo aplinka per šalta (žemiau 0°C).
- Ar yra elektros šaltinis (kištukas teisingai prijungtas, saugikliai nesugede)

Kompresorius neišsijungia

Jeigu kompresorius neišsijungia pasiekus maksimalų slėgį, bako saugumo vožtuvas bus aktyvuotas. Yra būtina kreiptis į arčiausią autorizuotą aptarnavimo tarnybą, kad pataisytų.

Taisymus bei priežiūros darbus privalo atlikti kvalifikuotas meistras arba aptarnavimo jmonė.

Valymas

Reguliariai valykite jrenginio paviršių su minkštu audiniu, pageidautina po kiekvieno naudojimo. Ventiliacines angas derėtų išvalyti, apsaugoti nuo dulkių bei purvo. Jeigu purvo nepavyksta išvalyti, naudokite drėgną, muiluotą audinį. Niekuomet nenaudokite tokių medžiagų kaip benzinas, amoniakas ir pan. Šios medžiagos gali pažeisti plastmasines dalis.

Išsiurbkite baką

Oro siurbimas sudarys vandenj bake. Reguliariai išsiurbkite vandenj iš bako, kad išvengti korozijos (fig 16):

• Iš pradžių sumažinkite slėgį bake iki 2 bar. Tai padarysite prijungus bei aktyvavus orinį įrankį
• Tuomet lėtai pasukite siurbimo čiaupą (14) ant apatinės atidaryto bako pusės.
• Dabar vanduo ištekės iš bako Išlikite budrus kuomet suslėgtas oras yra bake, nes vanduo gali išlėkti su jėga. Rekomenduojamas maksimalus slėgis 1-2 Bar.

Išvalykite oro filtrą

Rekomenduojama atjungti siurbimo filtrą kas 50 darbo valandų ir išvalyti filtrą prapučiant jį suslėgtu oru (fig. 15). Rekomenduojama filtro elementą keisti bent jau kartą per metus jeigu kompresorius naudojamas švarioje aplinkoje; dažniau jeigu aplinka, kurioje naudojamas kompresorius yra kupina dulkių.

Alyvos keitimas/užpylimas

I kompresorių pilama sintetinė alyva “SAE 10W30”. Rekomenduojama pilnai pakeisti siurblio alyvą po 100 valandų naudojimo.

• Atsukite siurbimo kištuką (matuoklis) (13) ant karterio dangčio, leiskite visai alyvai nutekėti ir užsukite kištuką atgal (fig. 17).
• Užpildykite alyva per viršutinę dangčio skylę (fig.18) lki tol kol lygis nurodytas matuoklyje (13) (fig. 8) bus pasiektas.

Kiekvieną savaitę tikrinkite siurblio sistemoje patikrinkite alyvos lygj ir jeigu būtina – pripildykite. Sintetinė alyva pasižymi privalumu, ji nepraranda savo savybių, ar vasaros ar žiemos metu.

Keičiant alyva, deretų atsižvelgti i lentelę apačioje.

Rūšis Darbo valandos

Universali alyva SAE 10W30 100 ar 6 mènesiai

Defektai

Atsiradus gedimui, pvz.: po detalės susidėvėjimo, prašome kreiptis i servisą, kurio adresas ant garantinio talono. Šio vadovo gale jūs rasite platesnį katalogą su detalėmis, kurias galite užsisakyti.

APLINKA

Kad išvengti pažeidimų pristatymo metu, prietaisas pristatomas tvirtoje pakuotėje, kurią sudaro daugiakartinio naudojimo medžiagos. Turėkite omeny, kad galite pakartotinai panaudoti pakuotę.

Sugedęs ir/ar išmestas elektroninis prietaisas privalo būti pristatytas į atitinkamas vietas.

GARANTIJA

Garantijos sąlygas galite rasti ant atskiro garantinio talono.

KOMPRESORS 2HP - 1500W - 50L

(LT) Prisiimdami visą atsakornybę deklaruojame, kad šis gaminys atitinka Žemiau paminėtus standartus arba nuostatus: atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyva 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangje apribojimo.
