Тип продукт	Бутален въздушен компресор
Марка	Ferm
Модел	CRM1046
Употреба	Домашна
Захранващо напрежение	230 V~ / 50 Hz
Мощност на мотора	1500 W (2 к.с.)
Електрическа защита	Предпазител 16 A, клас IP20
Обем на резервоара	50 литра
Максимално изходно налягане	8,0 bar
Въздушен поток (вход)	206 l/min
Регулиране на налягането	Автоматично (спиране при 8 bar, рестарт при 6 bar)
Регулиране на изходното налягане	Ръчно чрез регулатор (0-8 bar)
Ниво на звукова мощност	93 dB(A)
Тегло	32 kg
Моторно масло	Многоградно SAE 10W30 (синтетично)
Първа смяна на маслото	След 100 часа работа
Почистване на въздушния филтър	На всеки 50 часа
Изпразване на резервоара	Редовно (кондензационна вода)
Работна температура	0 °C до +40 °C
Минимално разстояние от стените	100 cm
Максимален наклон	10°
Безопасност	Предпазен клапан, прекъсвач за претоварване, задължително заземяване
Ремонтопригодност	Резервни части налични чрез упълномощен сервизен център (приложена схема)
Гаранция	Съгласно приложената гаранционна карта

Често задавани въпроси - CRM1046 Ferm

Какво масло да се използва за компресора Ferm CRM1046?

Използвайте многоградно масло SAE 10W30 (за предпочитане синтетично). Компресорът се доставя с това масло. Първата смяна се препоръчва след 100 часа работа.

Как да настроите изходното налягане?

Завъртете копчето на регулатора на налягането (5) по часовниковата стрелка, за да увеличите, обратно на часовниковата стрелка, за да намалите. За прецизно регулиране първо изпуснете налягането, свържете инструмента, задействайте го за кратко, след което регулирайте до желаното налягане, отчетено на манометъра (7).

Защо компресорът не стартира?

Проверете: захранването (напрежение, предпазител), удължителния кабел (макс. 10 m), температурата на околната среда (≥0°C) и прекъсвача за претоварване (15), който може да се е задействал. Изчакайте охлаждане и го рестартирайте.

Колко често трябва да се изпразва резервоарът?

Препоръчва се да изпразвате кондензационната вода от резервоара редовно, след всяка употреба, ако е възможно. За да направите това, намалете налягането до 1-2 bar, след което бавно отворете изпускателния кран (14) в долната част на резервоара.

Какво да направите, ако компресорът не спира автоматично?

Ако компресорът продължава да работи, след като достигне 8 bar, предпазният клапан трябва да се задейства. Свържете се с упълномощен сервизен център за ремонт.

Мога ли да използвам удължителен кабел?

Да, но с повишено внимание: удължителният кабел не трябва да надвишава 10 метра дължина и трябва да има достатъчно сечение (мин. 2,5 mm²), за да се избегне спад на напрежението. Предпочитайте по-дълъг въздушен маркуч, ако е необходимо.

Как да почистя въздушния филтър?

Разглобете филтъра (фиг. 15) на всеки 50 часа работа и го почистете със сгъстен въздух. Сменяйте го поне веднъж годишно (по-често в прашна среда).

Кои са основните предпазни мерки?

Винаги използвайте заземен контакт. Никога не насочвайте въздушната струя към човек или животно. Не докосвайте горещите части (бутало, маркучи). Изключете устройството преди всяка поддръжка и се уверете, че резервоарът е обезвъздушен (манометрите показват 0 bar).

Как да транспортирам компресора?

Използвайте предвидените дръжки. Никога не транспортирайте устройството, когато резервоарът е под налягане. За преместване можете да го повдигнете върху количка или за дръжките (фиг. 2).

Къде мога да намеря резервни части?

Ръководството съдържа експлодирана схема с всички части. Обърнете се към сервизния център, посочен на гаранционната карта, за да поръчате оригинални части.

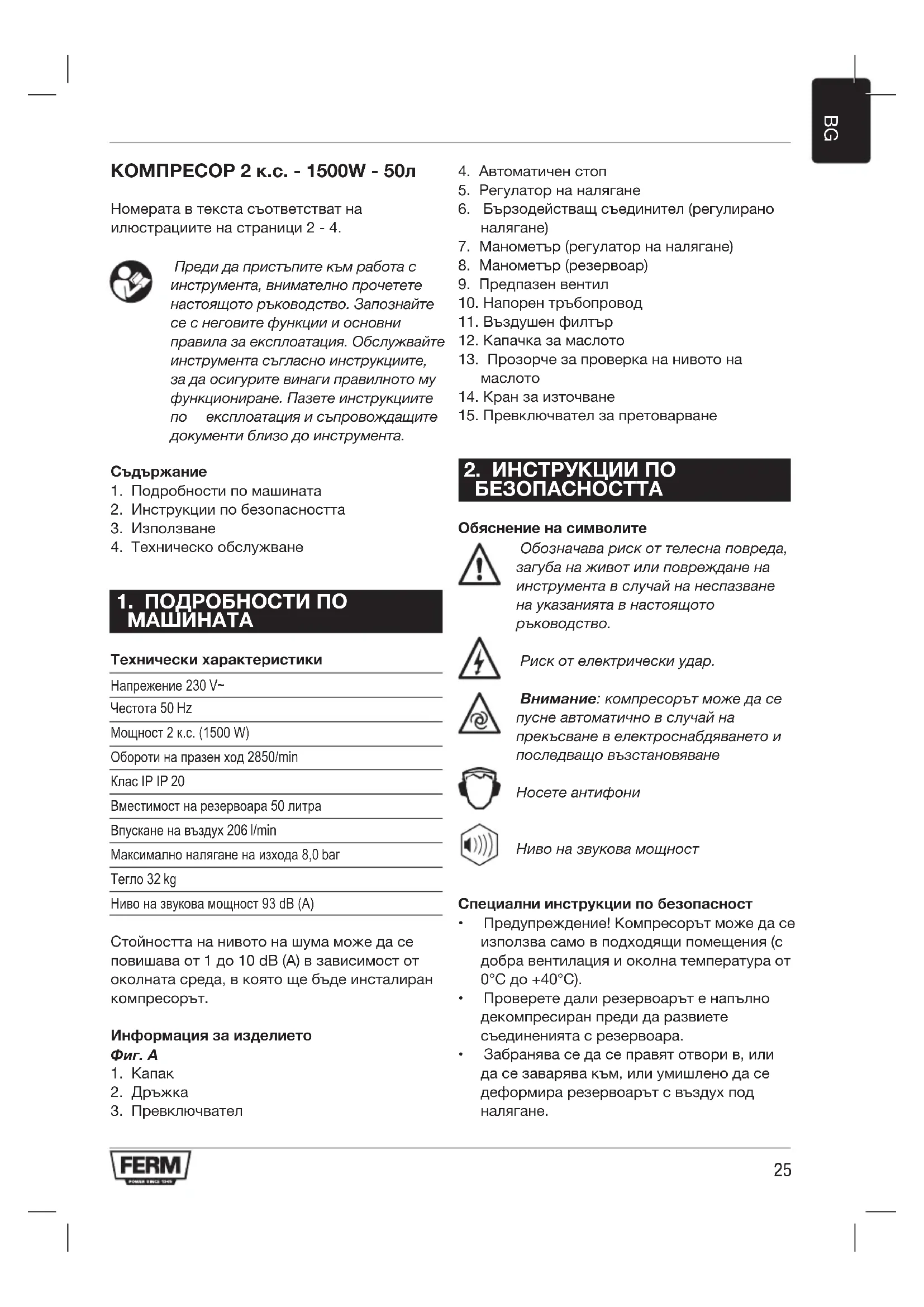

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CRM1046 Ferm

Номерата в текста съответстват на илюстрациите на страници 2 - 4.

Преди да пристъпите към работа с инструмента, внимателно прочетете настоящото ръководство. Запознайте се с неговите функции и основни правила за експлоатация. Обслужвайте инструмента съгласно инструкциите, за да осигурите винаги правилното му функциониране. Пазете инструкциите по експлоатация и съпровождащите документи близо до инструмента.

Съдържание

1. Подробности по машината
2. Инструкции по безопасността
3. Използване
4. Техническо обслужване

Мощност 2 к.с. (1500 W)

Обороти на празен ход 2850/min

Клас IP IP 20

Впускане на въздух 206 l/min

Максимално налягане на изхода 8,0 bar

Тегло 32 kg

Ниво на звукова мощност 93 dB (A)

Стойността на нивото на шума може да се повишава от 1 до 10 dB (A) в зависимост от околната среда, в която ще бъде инсталиран компресорът.

Информация за изделието

Фиг. А

1. Капак
2. Дръжка

3. Превключвател

4. Автоматичен стоп

5. Регулатор на налягане
6. Бързодействащ съединител (регулирано налягане)
7. Манометър (регулатор на налягане)
8. Манометър (резервоар)
9. Предпазен вентил
10. Напорен тръбопровод
11. Въздушен филтър
12. Капачка за маслото
13. Прозорче за проверка на нивото на маслото
14. Кран за източване
15. Превключвател за претоварване

Обяснение на символите

Обозначава риск от телесна повреда, загуба на живот или повреждане на инструмента в случай на неспазване на указанията в настоящото ръководство.

Риск от електрически удар.

Внимание: компресорът може да се пусне автоматично в случай на прекъсване в електроснабдяването и последващо възстановяване

Носете антифони

Ниво на звукова мощност

Специални инструкции по безопасност

• Предупреждение! Компресорът може да се използва само в подходящи помещения (с добра вентилация и околна температура от 0°C до +40°C).
• Проверете дали резервоарът е напълно декомпресиран преди да развиете съединенията с резервоара.

• Забранява се да се правят отвори в, или да се заварява към, или умишлено да се деформира резервоарът с въздух под налягане.

• Не изпълнявайте каквито и да било действия по компресора без първо да сте извадили щепсела от контакта.

• Не насочвайте водни струи или струи запалителни течности към компресора.
• Не поставяйте огнеопасни предмети близо до компресора.
• Превключвайте регулатора на налягане (3) на положение "0" (OFF – изключено) по време на престой (фиг. 11).
• Никога не насочвайте въздушната струя към хора или животни (фиг. 20).
• Не транспортирайте компресора с резервоар под налягане.
• N.B.: някои части на компресора като дъното и подаващите тръби могат да достигнат високи температури. Не докосвайте тези части, за да избегнете изгаряния (фиг. 12-13).
• Транспортирайте компресора чрез издигането му или с помощта на специалните ръкохватки (фиг. 5-6).
• Деца и животни трябва да се държат надалече от зоната на експлоатация на машината.
• Ако използвате компресора за разпръскване на боя:

a) Не работете в затворени пространства или близо до открит огън.
б) Уверете се, че средата, в която ще работите има специално назначена вентилация.
в) Защитете носа и устата си със специална маска (фиг. 21).

• Не използвайте компресора, когато електрическият кабел или щепсельт е повреден, и се обадете на упълномощен сервис да ги подмени с оригинална част.
• Където компресорът е поставен върху повърхност, по-висока от пода, той трябва да бъде надеждно укрепен против падане по време на работа.
• Не поставяйте предмети или ръцете си в предпазните капаци, за да избегнете физическо нараняване и повреждане на компресора.
• Не използвайте компресора като инструмент за игра срещу хора, предмети или животни, за да предотвратите сериозна щета.
• Ако компресорът не се използва повече, винаги изваждайте щепсела от контакта.

- Винаги проверявайте дали за сгъстен въздух се използват шлангове за сгъстен въздух и са разчетени за максимальното налягане, за което е регулиран компресорът. Не се опитвайте да поправяте шланга, ако е повреден.

Правила за заземяване

Този компресор трябва да бъде заземен, докато се използва, за да бъде защитен операторът срещу електрически удар. Компрессорът е обезпечен с двужилен кабел плюс заземяване. Електрическото свързване трябва да бъде извършено от квалифициран техник. Ние препоръчваме никога да не се разглобява компресорът, нито да се правят каквито и да било други връзки в регулатора на налягане. Ремонтите трябва да се извършват от упълномощен сервис или от други квалифицирани центрове.

Никога не забравяйте, че заземителното жило е зеленият или жълто-зеленият проводник. Никога не свързвайте този зелен проводник към клема под товар.

,Преди да подмените щепсельт на захранването се уверете, че заземителният кабел свързан. Ако имате някакви съмнения, се обадете на квалифициран електротехник и проверете заземяването.

Захранване

• Компресорът е снабден със захранващ кабел с щепсел Шуко. Той може да бъде свързван с всеки 230 В \~/50 Хц контакт Шуко, който е защитена с 16 А предпазител.
• Двигателят е снабден с превключвател за претоварване (15). Ако компресорът се претоварва, превключвателят за претоварване изключва оборудването автоматично, за да предпазва компресора от прегряване. Ако превключвателят за претоварване се задейства, изключете компресора с помощта на превключвателя ON/OFF (3) и изчакайте, докато компресорът изстине. След това натиснете

превключвателя за претоварване (15) и рестартирайте компресора.

• Дългите захранващи линии, удължителни кабели, кабелни макари и други подобни предизвикват падове на напрежението и може да възпрепятстват пускането на двигателя. не използвайте кабели, по-дълги от 10 м. Ferm съветва да се използва по-дълъг маркуч за въздух вместо тях.
• Пускането на двигателя може да бъде по- трудно в условия на температури под 0 °C.

3. ИЗПОЛЗВАНЕ

Само за домашно ползване

NB: Информацията, която ще намерите в настоящото ръководство, е написана с цел да помогне на оператора при използването и техническото обслужване на компресора. Някои илюстрации в това ръководство показват детайли, които може да се различават от тези на Вашия компресор.

Инсталиране

След като сте извадили компресора от опаковката му (фиг. 1) и сте проверили дали той е в перфектно състояние, и сте отбелязали, че по време на транспорт не се е появила повреда, трябва да се извършат следните действия. Ако още не са монтирани, монтирайте гумената пета и колелата върху резервоара съгласно инструкциите, представени на фиг. 2. Поставете компресора върху равна повърхност или под максимален наклон от 100 (фиг.3), в добре вентилиран участьк, защитен срещу атмосферно влияние и без взривоопасни обекти около него. Ако повърхността е наклонена и гладка, се уверете, че компресорът няма да се премести, когато работи. Ако повърхността е дъска или полица от библиотека, просто вземете мерки те да не могат да паднат, като ги укрепите надеждно. За правилна вентилация и ефективно охлаждане е важно компресорът да е разположен на най-малко 10 см от стената (фиг. 4).

Погрижете се компресорът да се транспортира по правилния начин, не го преобръщайте обратно и не го вдигайте с куки или въжета (фиг. 5-6).

Пълнене на компресора с масло.

Вашият компресор се доставя с масло, което е вече напълнено в картера. Преди употреба свалете транспортната капачка на картера (12) и я заменете с редовната капачка за масло (фиг. 7). Преди употреба се уверете, че нивото на маслото е достатьчно. Това може да се провери чрез проверка на прозорчето за проверка на маслото (13). Когато компресорът се разположи хоризонтално, нивото на маслото трябва да достигне червената маркировка.

Поставяне на въздушните филтри.

Свалете транспортните капаци и ги сменете с доставените въздушни филтри, преди да използвате компресора.

Пускане

• Проверете дали мрежовото напрежение отговаря на посоченото върху фирмената табелка с електрически данни (фиг. 10), допустимият диапазон на отклонение трябва да бъде в рамките на 5%.
• Натиснете ключа, намиращ се върху горната част, в положение "0" според типа регулатор на налягане, монтиран върху устройството (фиг. 11).
• Поставете щепсела в контакта (фиг. 9) и пуснете компресора посредством поставяне на ключа на регулатора на налягане в положение "I". Действието на компресора е напълно автоматично. Регулаторът на налягане ще спре компресора, когато бъде достигната максимальната стойност, и ще го пуска, когато налягането спадне под минималната стойност. Обикновено разликата в налягането е 2 bar между максимальната и минималната стойност. Например – Компресорът ще спира, когато достигне 8 bar (това е максимальното работно налягане) и ще се пуска автоматично, когато налягането в резервоара е спаднало до 6 bar.

Възелът дъно-цилиндър-подаваща тръба може да достигне високи температури, затова внимавайте, когато работите близо до тези части, и не ги докосвайте, за да избегнете изгаряния (фиг. 12-13).

Регулировка на работното налягане Фиг. 14

Не е необходимо непрекъснато да се използва максимальното работно налягане, често инструментите за сгъстен въздух изискват по-ниско налягане. Относно компресори, доставени с редуцир-вентил, е необходимо работното налягане да бъде настроено правилно.

Настройката на работното налягане е възможна посредством завъртане на кръглата ръчка върху редуцир-вентила.

• Завъртане по часовниковата стрелка ще повишава налягането.
• Завъртане обратно на часовниковата стрелка ще понижава налягането.

Компресорът има два манометъра и точк за свързване на въздушен шланг:

• Манометър (7): Налягането на този изход може да се регулира с помощта на редуцир-вентила(5).
  • Манометър (8): налягане на резервоара

Съвети за точна настройка на регулирането на налягането:

• Въртете въртящото се копче (5) обратно на часовниковата стрелка, докато налягане се изпусне напълно
• Свържете пневматичния инструмент, който искате да използвате, с бързодействащ съединител (6)
• Пуснете въздуха за твърде кратко, така че манометърът (7) да покаже точното ниво на налягането
  • Въртете въртящото се копче (5) по посока на часовниковата стрелка, докато манометърът (7) покаже нивото на налягане, което ви трябва
• Вашят пневматичен инструмент е вече готов за употреба.

Забележка: когато не свързвате пневматичен инструмент докато настройвате налягането, може да се случи така, че манометърът (7) да не реагира точно на пада на налягането

Уверете се, че щепсельт е изваден от мрежовото захранване, когато извършвате техническо обслужване по електродвигателя.

Машините са създадени за продължителна експлоатация с минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за машините и редовното почистване. Преди да преди да предприемете каквато и да било намеса в компресора, моля, уверете се, че:

• Бутонът на превключвателя (3) е в положение „0“ и щепсельт е изваден от захранващия контакт
• Регулаторът на налягане и превключвателите върху разпределителното табло са изключени в положение "0".
• Налягането е напълно изпуснато от резервоара за въздух (двата манометъра трябва да показват 0 бара)

Неизправна работа

Ако машината не работи правилно, по-долу са дадени няколко възможни причини и съответните решения:

Загуба на въздух

• Може да бъде причинена от лошо уплътнение на съединение.
• Проверете всички пневматични връзки чрез намокряне със сапунен воден разтвор (никога не използвайте разтвора близо до електрическите връзки)
• Когато резервоарът е празен и се пълни. Потребителят може да чуе съскащ звук от регулатора на налягане. Той е обичаен и ще спре пред компресорът да достигне налягане 1,5 бара
• Проверете дали вентилът за източване (14) е добре затворен

Компресорът не се запуска

• Ако пускането на компресора е трудно, проверете:
• дали напрежението на мрежовото захранване отговаря на това върху фирмената табелка (фиг. 10)
  • дали не се използват удължителни кабели с неизправно жило или дължина
  • дали експлоатационната среда не е твърде студена (под 00C)
  • дали има електроснабдяване (правилно свързан щепсел, няма изгорели магнитотоплинни предпазители).

Внимавайте, когато в бутилката има сгъстен въздух, тъй като водата

може да излезе с известна сила.

Препоръчително налягане макс. 1-2 bar.

Компресорът не спира

Ако компресорът не спира, когато е достигнато максимальното налягане, предпазният клапан на резервоара ще се задейства. Необходимо е да се свържете с най-близкия оторизиран сервис за ремонта. Ремонти и сервис трябва да се извършват единствено от квалифициран техник или сервизен екип.

Почистване

Почиствайте редовно корпуса на машината с мека кърпа, за предпочитане след всяко използване. Поддържайте вентилационните процепи чисти, без прах и нечистотии. Ако нечистотията не се отделя, използвайте мека кърпа, навлажнена със сапунена вода. Никога не използвайте разтворители като бензин, спирт, амонячна вода и др. Тези разтворители могат да повредят пластмасовите части.

Източете резервоара

Сгъстяването на въздуха ще доведе до наличие на вода в резервоара. Редовно източвайте водата от резервоара, за да се предотврати корозия на резервоара (фиг. 16):

• Най-напред намалете налягането в резервоара до около 2 бара чрез свързване и задействане на пневматичен инструмент.
• След това бавно завъртете вентила за източване (10) в долната страна на резервоара в отворено положение.

• Така водата в резервоара ще изтече от него

Почистете въздушния филтър

Препоръчва се смукателният филтър да се разглобява на всеки 50 работни часа и да се почиства филтриращият елемент посредством обдухване със сгъстен въздух (фиг. 15).

Препоръчва се филтриращият елемент да се подменя най-малко веднъж годишно, ако компресорът работи в чиста среда; по- често – ако средата, в която е разположен компресорът, е запрашена.

Смяна/доливане на масло

Компрессорът се доставя със синтетично масло „SAE 10W30“. Препоръчва се да се смени напълно маслото в системата на помпата в рамките на първите 100 работни часа.

• Отвинтете пробката за източване (масломерното прозорче) (13) на капака на утайника, оставете да изтече всичкото масло и завинтете обратно пробката (фиг. 17).
• Налейте маслото през горния отвор на капака на утайника (фиг. 18), докато се достигне нивото, посочено на масломерното прозорче (13) (фиг. 8).

Проверявайте нивото на маслото в системата на помпата ежеседмично и доливайте, ако е необходимо. Синтетичното масло има предимството, че не губи своите характеристики нито през летните, нито през зимните периоди.

Използваното масло не трябва да изхвърля в канализацията или в околната среда.

За смяната на маслото трябва да се спазва таблицата по-долу.

Тип масло Работни часове

Ако се появи неизправност, например след износване на някаква част, моля, влезте във връзка със сервиса, посочен върху гаранционната карта. На гърба на настоящото

ръководство ще откриете перспективно изображение в разглобен вид, показващо частите, които могат да се заявяват.

ОКОЛНА СРЕДА

За предпазване на уреда от повреда по време на транспорт, той се доставя в солидна опаковка, която се състои в по-голямата си част от материали, подлежащи на повторно използване. Поради това Ви умоляваме да се възползвате се от възможностите за рециклиране на опаковката.

Неизправни и/или бракувани електрически или електронни уреди трябва да се събират на съответните пунктове за рециклиране.

ГАРАНЦИЯ

Гаранционните условия са изложени в отделно приложената гаранционна карта.
