GEBRUIKSAANWIJZING CRM1046 Ferm

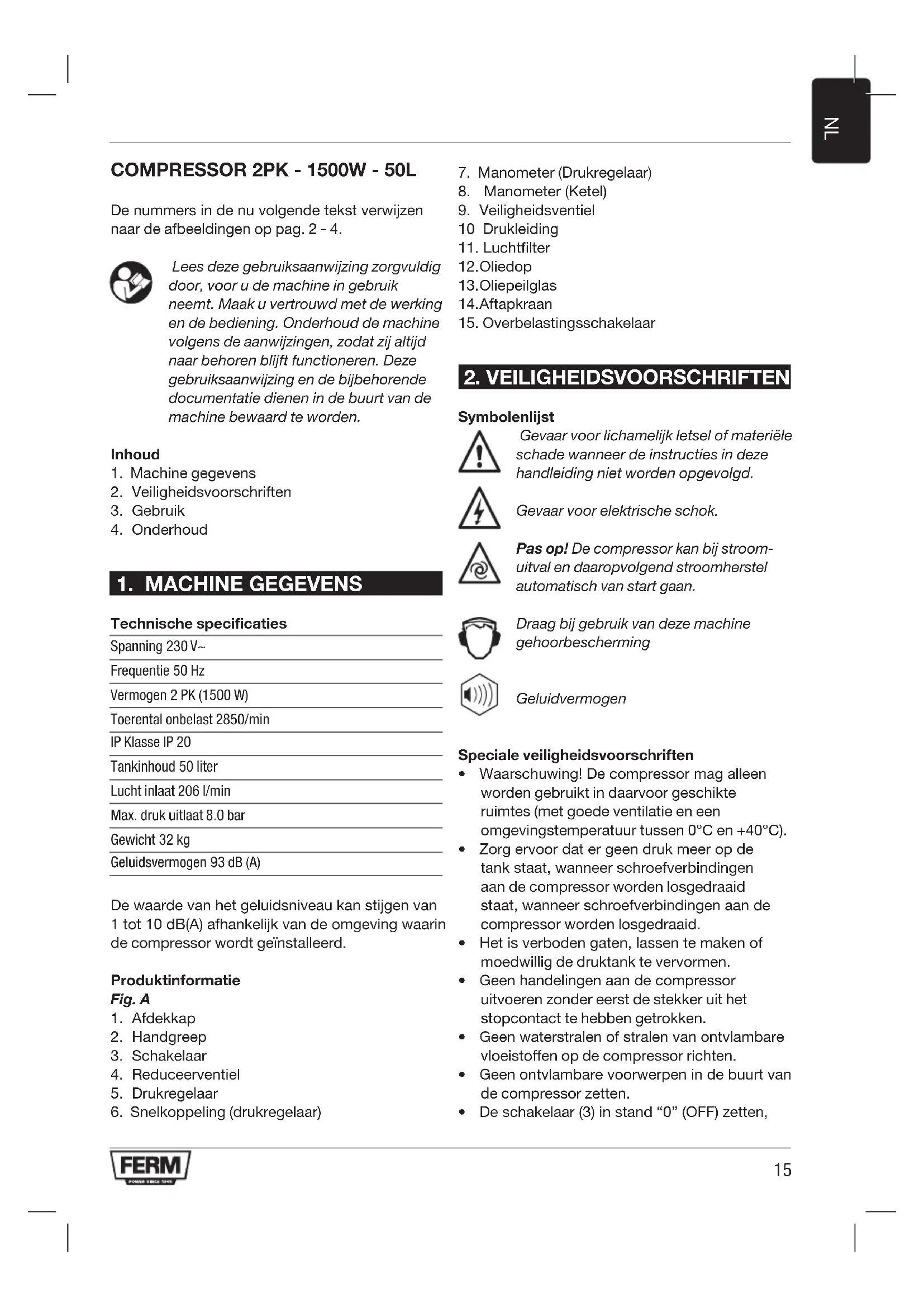

Denummersindenuvolgendetekstverwijzen naar de afbeeldingen op pag. 2 - 4. Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden. Inhoud

2. Veiligheidsvoorschriften

Technische specificaties Spanning 230 V~ Frequentie 50 Hz Vermogen 2 PK (1500 W) Toerental onbelast 2850/min IP Klasse IP 20 Tankinhoud 50 liter Lucht inlaat 206 l/min Max. druk uitlaat 8.0 bar Gewicht 32 kg Geluidsvermogen 93 dB (A) Dewaardevanhetgeluidsniveaukanstijgenvan 1tot10dB(A)afhankelijkvandeomgevingwaarin de compressor wordt geïnstalleerd. Produktinformatie Fig. A

6. Snelkoppeling (drukregelaar)

9. Veiligheidsventiel

Symbolenlijst Gevaar voor lichamelijk letsel of materiële schade wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schok. Pas op! De compressor kan bij stroom- uitval en daaropvolgend stroomherstel automatisch van start gaan. Draag bij gebruik van deze machine gehoorbescherming Geluidvermogen Speciale veiligheidsvoorschriften

• Waarschuwing!Decompressormagalleen worden gebruikt in daarvoor geschikte ruimtes (met goede ventilatie en een omgevingstemperatuur tussen 0°C en +40°C).

• Zorgervoordatergeendrukmeeropde tankstaat,wanneerschroefverbindingen aan de compressor worden losgedraaid staat,wanneerschroefverbindingenaande compressor worden losgedraaid.

• Hetisverbodengaten,lassentemakenof moedwillig de druktank te vervormen.

• Geenhandelingenaandecompressor uitvoeren zonder eerst de stekker uit het stopcontact te hebben getrokken.

• Geenwaterstralenofstralenvanontvlambare vloeistoffen op de compressor richten.

• Geenontvlambarevoorwerpenindebuurtvan de compressor zetten.

(fig. 11) wanneer de compressor niet wordt gebruikt.

• Nooitdeluchtstraaloppersonenofdieren richten (fig.20).

• Decompressorniettransporterenwanneerde tank onder druk staat.

• Bepaaldedelenvandecompressor(zoals cilinderkop en doorvoerbuizen) kunnen hoge temperaturen bereiken. Raak deze onderdelen nietaanombrandwondentevermijden(fig. 12-13).

• Ukuntdecompressortransporterendoorhem op te heffen of door gebruik te maken van de speciale grepen of handvaten (fig. 5-6).

• Kinderenendierenmoetenverdehet werkgebied van de machine gehouden worden.

• Alsudecompressorgebruiktomverfof andere ontvlambare vloeistoffen te spuiten a) Niet werken in gesloten omgevingen of in de nabijheidvanopenvlammen. b) Zichervanvergewissendatdeomgeving waar gewerkt wordt een geschikte luchtverversinginstallatie heeft. c) Neus en mond beschermen met een aangepast masker (fig.21).

• Alsdeelektrischekabelofdestekker beschadigd is de compressor niet gebruiken en zich tot een geautoriseerde assistentiedienst wenden voor de vervanging ervan met een origineel onderdeel.

• Alsdecompressoropeenschapofeen oppervlak hoger dan de vloer geplaatst wordt moetdezevastgezetwordenomtevermijden datdezevalttijdensdewerking.

• Geenvoorwerpenenhandenbinneninde beschermingsroosters steken om fysieke schade en schade aan de compressor te voorkomen.

• Decompressornietalsstompvoorwerp tegenoverpersonen,dingenofdieren gebruikenomzwareschadetevermijden.

• Alsdecompressornietmeergebruiktwordt, dientualtijddestekkeruithetstopcontact trekken.

• Gebruikalleenpneumatischeleidingendie geschiktzijnvoordeaangegevenmaximum druk van de compressor. Probeer een pneumatische leiding niet te herstellen wanneer deze is beschadigd. Elektrische veiligheid Aardingsvoorschriften Dezecompressormoetgeaardworden,wanneer hijingebruikis,omdegebruikertebeschermen tegen elektrische schokken. De compressor is voorzien van een tweepolige kabel plus aarde. De elektrische verbinding moet uitgevoerd worden dooreengekwalificeerdtechnicus.Wijradenaan nooit de compressor te demonteren en ook geen andere verbindingen in de drukregelaar te maken. Reparaties moeten enkel uitgevoerd worden door geautoriseerde assistentiediensten of door ander gekwalificeerde centra. Nooit vergeten dat de draad voor de aarding de groene of de geel/groene is. Nooit deze groene draad verbinden met Spanningsdragende delen. Alvorens de stekker van de voedingskabel te vervangen,ervoorzorgendatdeaardingsdraad verbondenis.Bijtwijfeleengekwalificeerde elektricien roepen en de aarding laten controleren. Alle risico’s op elektrische ontladingen vermijden. De compressor nooit gebruiken met een beschadigde elektrische kabel of verlengsnoer. Regelmatig de elektrische kabels controleren. De compressor nooit gebruiken in of dichtbij water of in de nabijheid van een gevaarlijke omgeving waar elektrische ontladingen kunnen voorkomen. Voeding

• Decompressorisuitgerustmeteengeaard netsnoer. Deze kan worden aangesloten op elk 230V~/50Hz geaard stopcontact dat is gezekerd met een 16A zekering.

• Demotorisuitgerustmeteen overbelastingsschakelaar(15).Wanneer decompressoroverbelast,schakeltde overbelastingsschakelaar de compressor automatisch uit om deze te beschermen tegenoververhitting.Wanneerde overbelastingsschakelaarinschakelt, schakel de compressor dan uit met deAAN/UITschakelaar(3),totdatde compressor is afgekoeld. Druk hierna op de17

• Langevoedingskabels,verlengsnoeren, haspels etc. kunnen de spanning verlagen en het opstarten van de motor belemmeren. gebruik geen stroomkabels langer dan 10m. Fermadviseertomindergelijkegevalleneen langere luchtslang te gebruiken.

• Hetstartenvandemotorkanmoeilijkerzijnbij temperaturen onder 0°C.

Alleen voor doe-het-zelf doeleinden. NB.:Deinformatieindezehandleiding kandegebruikerhelpenbijhet bedienenvandecompressorentijdens onderhoudswerkzaamheden. Sommige afbeeldingen in deze handleiding kunnen enigszinsafwijkenvanuwcompressor. Installatie Nadat de compressor uit de verpakking is genomen (afb. 1) en gecontroleerd is dat het productingoedestaatisendatertijdenshet transportgeenbeschadigingenzijnontstaan, moeten de volgende controles worden uitgevoerd.Indienditnognietisgedaan,moeten de rubberen voetstukken en de wielen op de tank worden aangebracht volgens de instructies in afb. 2. Plaats de compressor op een vlakke ondergrond met een maximale helling van 10° (afb.3),ineengoedgeventileerdeomgeving, beschermd tegen atmosferische invloeden en niet in een ruimte waar gevaar voor explosie bestaat. Indiendecompressorisgeplaatstopeenvlakke, hellende ondergrond dient u ervoor te zorgen dat decompressortijdensbedrijfnietkanbewegen. Indiendecompressorisopgesteldopeenplank, maak deze dan goed vast om er voor te zorgen dat de plank en de compressor niet kunnen vallen. Voor goede ventilatie en koeling is het van belang dat de compressor ten minste 100 cm van de wand wordt geplaatst (afb. 4). Let erop dat de compressor op de juiste manier vervoerd wordt, hem niet ondersteboven keren en niet opheffen met haken of touwen (fig.5-6). De compressor vullen met olie. The compressor wordt geleverd met de olie reeds toegevoegd in het carter. Voor het eerste gebruik dient de transportstop verwijderdtewordenenmoetendezevervangen worden door de normale oliestop (afb. 7). Voor elk gebruik moet gecontroleerd worden of het olieniveau hoog genoeg is. Dit kan gecontroleerd worden door naar het oliepeilglas (13)tekijken.Deolieniveauzalminimaalopde rode markering moeten liggen. De luchtfilters plaatsen. Verwijderhetdekselenvervangdeluchtfiltersmet de geleverde luchtfilters voordat u de compressor gebruikt. Opstarten

• Controlerenofdenetspanningovereenstemt metdieaangeduidophetplaatjeelektrische gegevens(fig.10),hettoegelaten tolerantieveld moet binnen de 5% liggen.

• Deschakelaar(3),aangebrachtophet bovenstedeel,drukkeninde“0”stand volgens het type van drukregelaar gemonteerd op het apparaat (fig.11).

• Destekkerinhetstopcontactsteken(fig.9)en de compressor opstarten door de schakelaar vandedrukregelaarinstand“I”tebrengen. De werking van de compressor is volledig automatisch,geregelddoordedrukregelaar die hem stilzet wanneer de druk in de tank de maximum waarde bereikt en die hem terug doet starten als de druk naar het minimum niveauzakt.Normalerwijzeishetverschil in druk ongeveer 2 bar/29 psi tussen de maximum en de minimum waarde. Bv - De compressorstoptalshij8bar(116psi)bereikt (max. werkdruk) en start automatisch als de druk in de tank gedaald is tot 6 bar (87 psi).

• Nadecompressoraangeslotentehebben doordestekkerinhetstopcontacttesteken, dient u de tank tot de maximum druk vol te pompenendaarbijdejuistewerkingvande compressor na te gaan.18

De kop/cilinder/overbrengingsbuis groep kan hoge temperaturen bereiken, Let op dat als U in de nabijheid van deze onderdelen werkt, u ze niet aanraakt om brandwonden te vermijden (fig. 12-13). Regeling van de werkdruk Fig.14 Het is niet nodig steeds de maximum werkdruk tegebruiken,meestalheefthetpneumatische gereedschap minder druk nodig. Bijcompressorenvoorzienvaneendrukregelaar is het nodig de werkdruk goed af te stellen. Met behulp van de draaiknop(5) op het reduceerventiel kan de werkdruk ingesteld worden.

• Doorrechtsomtedraaienwordtdedruk verhoogd.

• Doorlinksomtedraaienwordtdedruk verlaagd. De compressor heeft twee drukmeters en een koppeling waar een luchtslang kan worden aangesloten:

• Drukmeter(7):Dedrukbijdezesnelkoppeling kan worden geregeld met behulp van de reduceerafsluiter(5).

• Drukmeter(8):Dedrukindetank Tips voor het nauwkeurig afstellen van de werkdruk.

• Draaihetreduceerventiel(5)vollediglinksom totdezeopzijnminimaleinstellingstaat.

• Koppelhetluchtgereedschapaanopde koppeling (6)

• Activeerhetluchtgereedschapkortzodatde manometer(7)dewerkelijkedrukaangeeft.

• Draaidedraaiknop(5)rechtsom.Het ingestelde drukniveau wordt nu zichtbaar op de manometer (7).

• Hetluchtgereedschapisnuklaarvoorgebruik. Noot:wanneerergeengereedschapis aangeslotentijdenshetafstellenvandewerkdruk, kan het voorkomen dat de manometer (7) niet accuraat reageert op spanningsdalingen.

Zorg er altijd eerst voor dat de stekker uit het stopcontact is verwijderd, voordat u met de onderhoudswerkzaamheden begint. Demachineszijnontworpenomgedurende langetijdprobleemloostefunctionerenmeteen minimum aan onderhoud. Door de machine regelmatigtereinigenenopdejuistewijze tebehandelen,draagtubijaaneenlange levensduur van uw machine. Neem de volgende maatregeleninachttijdensonderhoudof beëindigingvandewerkzaamheden:

• Dedrukregelaar(3)isuitgeschakeld(“0”stand)

• Destekkerisuithetstopcontactverwijderd.

• Detankonluchtenmetbehulpvande aftapkraan(14),beidemanometersmoeten“0” aangeven). Storingen Inhetgevaldemachinenietnaarbehoren funktioneert,gevenwijonderstaandeen aantalmogelijkeoorzakenendebijbehorende oplossingen: Luchtverlies

• Kanafhangenvaneenslechtesluitingvaneen verbinding.

• Alleverbindingencontrolerendoorzenatte maken met water en zeep

• Alseenlegetankgevuldwordtkanhet voorkomen dat de gebruiker een sissend geluid hoort. Dit is normaal en stopt wanneer de compressor een druk van 1.5 bar bereikt.

• Controleerofdeaftapkraanvolledig dichtgedraaid is. De compressor start niet Alsdecompressormoeilijkhedenheeftomte starten,controleren:

• Ofdespanningophetnetovereenkomtmet dieophetplaatjemetgegevens(fig.10)

• Ofergeenverlengsnoerenwordengebruikt met een te kleine diameter of te grote lengte.

• Ofdeomgevingstemperatuurniettelaagis (lager dan 0°C).

• Ofdenetvoedingintactis(stekkergoed aangesloten,magnetothermisch,zekeringen niet stuk).19

De compressor stopt niet Als de compressor niet stopt wanneer de maximum druk bereikt wordt treedt de veiligheidsklep in werking. Het is nodig contact op tenemenmetdedichtstbijzijndegeautoriseerde onderhoudsdienst voor de reparatie. Reinigen Reinig de machinebehuizing regelmatig met eenzachtedoek,bijvoorkeuriederekeerna gebruik.Gebruikbijhardnekkigvuileenzachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelenalsbenzine,alcohol,ammonia, etc.Dergelijkestoffenbeschadigendekunststof onderdelen. Het aftappen van condenswater uit de tank. Door samendrukken van lucht condenseert er water in de tank. Tap dit water regelmatig af om het roesten van de tank te voorkomen.

• Startmethetverlagenvandedruktotde tankdruk gezakt is tot 2 bar. Dit kan door het aansluiten van een luchtgereedschap.

• Draaivervolgenslangzaamdeaftapkraan(14) aandeonderzijdevandetankopen.

• Hetwaterzalnuuitdetanklekken. Letop!Alsdedrukindetankhoogis,kan hetwatermetveelkrachtvrijkunnenkomen. Aangeraden druk is 1-2 bar max. Reinigen van het luchtfilter. Het is aan te raden elke 50 werkuren het aanzuigfilter te demonteren en het filterelement schoon te maken door middel van perslucht (fig. 15).Éénmaalperjaardienthetluchtfilterelement te worden vervangen als de compressor in een schone omgeving werkt; en vaker als de omgeving waarin de compressor staat erg stoffig is. De compressor produceert condenswater dat zich verzamelt in de tank. Vervangen/bijvullen van olie De compressor wordt geleverd met synthetische olie“SAE10W30”.Binnen1jaarofnade eerste 100 werkuren is het raadzaam de olie van het pompsysteem volledig te vervangen.

• Deafvoerdop(peilglas)(13)ophetcarter- deksellosschroeven,alleolieeruitlatenlopen en de dop weer vastschroeven (fig. 17).

• Deoliebijvullenlangshetviadevulopening bovenin het carter-deksel (fig. 18) tot het niveau aangeduid op het peilglas (13) (fig.8) bereikt is. Fermraadtaanelkeweekhetolieniveauvande pomptecontrolerenenindiennodigoliebijte vullen. De geadviseerde olie olie heeft het voordeel dat ze haar kenmerken niet verliest,nochindewinterperiodenochinde zomerperiode. De gebruikte olie mag niet in de riool geworpen worden of verspreid worden in het milieu. Voor vervanging van olie onderstaande tabel aanhouden. Type olie Werkingsuren Multigraden olie SAE 10W30 100 of 6 maanden Storingen Wanneererzicheenstoringvoordoet, bijvoorbeeldbijslijtagevaneenonderdeel,neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden. MILIEU Omtransportbeschadigingtevoorkomen,wordt de machine in een stevige verpakking geleverd. Deverpakkingiszoveelmogelijkgemaaktvan recyclebaar materiaal. Maak daarom gebruik van demogelijkheidomdeverpakkingterecyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. GARANTIE Leesvoordegarantievoorwaardende bijgevoegdegarantiekaart.20
