ПОСІБНИК КОРИСТУВАЧА MC 4431 CD AEG

Огляд елементів управління ...... сторінка 3

Інструкція з експлуатації ...... сторінка 60

Технічні параметри ...... сторінка 65

Overview of the Components Przegląd elementów obsługi A kezelő elemek áttekintése Огляд елементів приладу

21-23 1 2 3 20 19 18 17 16 15 14 13 12 11 10 9 8 4 5 6 7

FOLDER DOWN PLAY/PAUSE SKIP MODE UP STOP SKIP PROG 1 2 3 4 5 6

4 Deutsch

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Для запобігання ризику пожежі або удару струмом, не допускайте зволоження приладу. Не користуйтеся приладом поблизу води (наприклад ванні кімнати, басейни, вологі підвали).
• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Підключайте прилад виключно до належним чином встановленого джерела живлення. Зверніть увагу на те, щоб вказана напруга відповідала напрузі штепсельної розетки.
• При застосуванні зовнішніх блоків живлення зверніть увагу на вірні полярність та напругу, завжди ставте батарейки в необхідному порядку.
• Встановіть прилад так, щоб не закривати існуючі вентиляційні отвори.
• В жодному разі не відкривати корпус приладу. Нена- лежні ремонти можуть спричинити суттєві загрози для користувача. При пошкодженні приладу, зокрема кабелі живлення, прилад не слід пускати в експлуатацію. Ка- бель живлення регулярно перевіряти на пошкодження.
• Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, нашою сервісною службою або іншою кваліфікованою особою.
• Коли Ви довго не користуєтесь приладом, витягніть штепсельну вилку з розетки або дістаньте батарейки.

На приладі можуть бути розташовані такі символи, щоб вказати Вам на наступне.

Символ з блискавкою вказує користувачу на внутрішні деталі приладу під небезпечно високою напругою.

Символ із знаком оклику вказує користувачу на важливі вказівки щодо експлуатації або ремонту в супровідних документах.

Прилади з цим символом працюють з лазером класу 1 для зчитування з компактного диску. Вмонтовані блокувальні вимикачі мають охороняти користувача від небезпечного лазерного світла, котрий людське око не бачить, коли відкрита шухлядка для компактних дисків.

Маніпулювання або перемикання цих блокувальних ви- микачів в жодному разі не допустимо, інакше існує безпека попадання під лазерне світло.

Діти та немічні особи

- Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ЗАСТЕРЕЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.
• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними.

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

⚠️ ЗАСТЕРЕЖЕННЯ:

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

ΥΒΑΓΑ:

Вказує на можливі загрози для приладу або інших предметів.

i BKA3IBKA:

Виділяє підказки та інформацію для Вас.

Спеціальні вказівки щодо безпеки

Цей прилад працює з лазером класу 1.

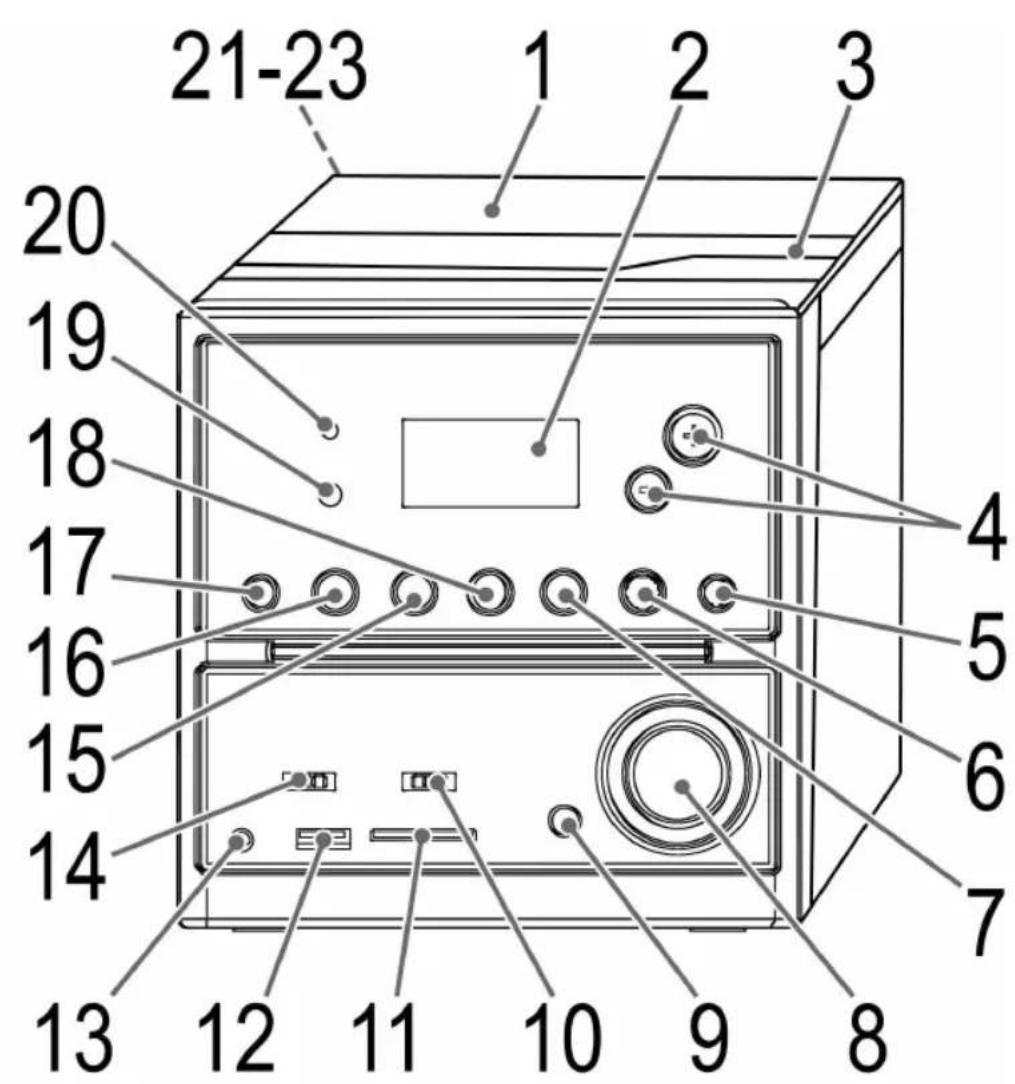

Огляд елементів управління

1 Відділок для компакт - дисків
2 LCD-дисплей
3 DOOR OPEN (відкрити) відділок для компакт – дисків
4 Клавіші VOLUME +/- (гучність)
5 Клавіш MODE (повторення / випадковий вибір / запис)
6 PROGRAM Клавіш (запис у пам'ять) 7 ■ (Stop) Клавіш
8 Регулятор пошуку хвиль TUNING
9 Перемикач BASS BOOST OFF/ON
10 Перемикач діапазонів BAND (AM / FM ST. / FM)
11 Проріз для картки
12 USB підключення

13 Гніздо для підключення навушників PHONES
14 FUNCTION Перемикач вибору функцій (STAND BY / CD/MP3/USB/CARD / RADIO)
15 ▶▶▶ I Клавіш (пошук вперед)
16 I ◀◀◀ Клавіш (пошук назад)
17 CD/MP3/USB/CARD Клавіш
18 ▶ II Клавіш (відтворювання/пауза)
19 IR сенсор для дистанційного управління
20 Контрольна лампа POWER

Зворотна сторона (Без малюнка)

21 R/L гнізда для підключення динаміків
22 АС Підключення до електричної мережі
23 FM ANT. вихідна антена

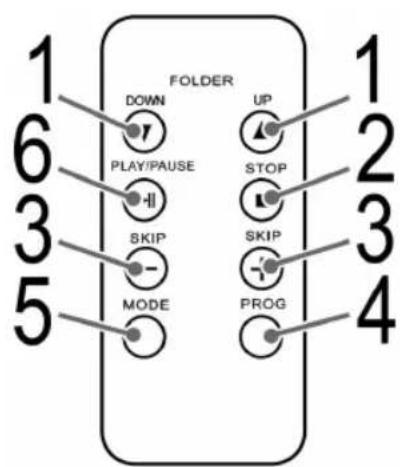

Дистанційне управління

1 Клавіші FOLDER DOWN ▼/UP ▲ (вниз/уверх у альбомі творів)
2 Клавіш ■ STOP
3 Клавіші SKIP -/+ (Пошук у зворотному напрямку/вперед)
4 Клавіш PROG
5 Клавіш MODE (Повторення /Відтворювання у випадковому порядку)
6 Клавіш ▶II PLAY/PAUSE (Відтворювання/пауза)

Користування за призначенням

Цей прилад призначено для

- прийому радіопередач - програмання компакт-дисків в форматах MP3-CD.

Прилад призначено виключно для цих цілей і його не можна використати для іншого.

Прилад дозволяється використати тільки таким чином і засобами, як це описано в цій інструкції з експлуатації. Забороняється використати прилад з комерційними цілями.

Усі інші види користування не є належними і можуть призвести до пошкодження приладу або людей.

Фірма ETV – Elektro-Technische Vertriebsgesellschaft mbH / Збут електротехнічних приладів ТОВ не несе відповідальності за пошкодження, які виникли внеслідок користування проти належних правил.

Включення приладу / Введення

• Перед першим включенням приладу уважно прочитайте інструкцію з експлуатації!
• Для установки приладу оберіть придатне для цього місце - це має бути суха, рівна, не слизька поверхня, на якій Ви можете зручно користуватися приладом.
• Приміть до уваги, що прилад має мати достатню вентиляцію!
• Підключіть динамік на зворотній стороні до п „Speaker R i L“ (21).
• Якщо на дисплеї приладу була захисна плівка, її слід видалити.

Забезпечення електричним струмом

• Включайте прилад тільки в такі розетки, що обладнані належним чином захисними контактами і мають напругу 230 В, 50 Гц.
• Зверніть увагу на те, щоб напруга в мережі відповідала даним на табличці з технічними даними виробника приладу.

Установлення батарей

i BKA3IBKA:

Літієва батарейка для пульту дистанційного управління, що знаходиться у відділку для батарейок, для транспортування була захищена плівкою. Це продовжує строк експлуатації батарейки. Перед першим застосуванням слід видалити цю плівку, щоб ввести пульт дистанційного управління в експлуатацію.

Батарейка для пульту дистанційного управління – це літієва батарейка з великим строком експлуатації. Якщо при застосуванні пульту дистанційного управління відстань, на якій працює пульт, буде скорочуватися, зробіть наступні дії:

• Відкрийте відділок на нижній стороні пульту дистанційного управління.
• Зминіть батарейку на нову, що є такою ж за типом (CR 2025). Зверніть увагу на те, щоб поставити правильно полюси.
• Закрийте відділок.

Якщо Ви плануєте не користуватися пультом управління довгий строк, то вийміть батарейку із віддіялку, щоб запобігти витіканню кислоти в прилад.

△ YBAΓA:

Батареї не можна викидати в домашне сміття. Просимо віддати пусті батареї на спеціальні пункти збору небезпечних відходів або повернути в магазин, де Ви купили прилад.

ЗАСТЕРЕЖЕННЯ:

• Забороняється піддавати батареї впливу високої температури або прямих сонячних промінів. Строго забороняється кидати батареї в полум'я. Існує небезпека вибуху!
• Не давайте батарейки в руки дітям. Батарейки – це не іграшки!
• Не відкривайте батарейки зі застосуванням сили.
• Уникайте контактів батарейки з металевими предметами (кільця, цвяхи, болти та інше). Існує небезпека короткого замикання!
• У випадку короткого замикання батарейки можуть сильно нагріватися або навіть запалюватися. У результаті можна отримати опіки.
• Для Вашої безпеки полюси батарейки слід заклеювати плівкою перед транспортуванням приладу.
• Якщо з батарейки витекла рідина, запобігайте її попаданню в очі та на слизові оболонки. Після контакту слід вимити руки, промити очі чистою водою, а якщо неприємні почуття тривають, слід звернутися за допомогою до лікаря.

Пристрій для захисту програмачу компакт-дисків CD при транспортуванні

• Відділок для компакт – дисків (1) відкривається натискуванням клавіша DOOR OPEN (відкрити) (3).
• Перед тим як включити прилад, видаліть пристрій для захисту CD-програвачу при транспортуванні.

Загальні умови користування приладом

ВКАЗІВКА:

Деякі клавіші Ви знайдете як на приладі, так і на пульті дистанційного управління. Клавіші з однаковими позначками мають одну й ту ж функцію.

Гніздо для навушників (13)

Для слухання через навушники Вам потрібні стереофонічні навушники з контактним штекером 3,5 мм, який втикається в гніздо PHONES. При цьому трансляція звуку з динаміків припиняється.

Сила звуку

Клавішем VOLUME+/- (4) можна встановлювати рівень гучності, що Вам потрібний.

Ця функція служить для посилення або зниження рівню басів.

ON = включено, OFF = виключено.

Виключення

Прилад вимкнуто, якщо клавіш переключення функцій (14) находиться в положенні STAND BY. Появляється індикація часу. Наприкінці слід витягнути вилку з розетки.

USB підключення (12)

Цей прилад розроблено на останньому рівні технічного прогресу в області USB. Велика кількість різних засобів запису USB, що існує сьогодні, не дозволяє, нажаль, забезпечити абсолютну сумісність приладу з усіма засобами запису USB. Тому в окремих випадках можуть появитися проблеми з відтворюванням записів USB. Такі випадки не є дефектом приладу.

1. Поставте перемикач функцій (14) в положення CD/MP3/USB/CARD.
2. Ви можете підключити носій інформації формату USB безпосередньо до відповідного гнізда.
3. Натисніть клавіш CD/MP3/USB/CARD (17), щоб обрати режим праці USB. Індикація USB появиться на дисплеї.
4. Після декількох секунд на дисплеї на короткий час появиться число – кількість файлів. Після цього появиться загальне число творів на носії інформації.
5. Натисніть клавіш ▶ II PLAY/PAUSE (18/6), щоб активізувати функцію відтворювання. На дисплеї будуть по черзі проявлятися назва твору, що лунає, або назва файлу, сигнали ▶ MP3 і USB.

Щоб управляти процесом, прочитайте, будь ласка, розділ „Програвання компакт дисків CD/MP3“.

ВКАЗІВКА:

Якщо в приладі одночасно не знаходиться компакт лиск, то підключення USB обирається автоматично.

УВАГА:

Перед тим як відключити прилад, з якого Ви проводили запис USB, переключіть перемикач функцій (14) в позицію RADIO.

1. Якщо Ви хочете відтворювати записи з картки SD/MMC, вставте її в отвір, що для цього передбачається.
2. Переведіть перемикач функцій (14) в позицію CD/MP3/USB/CARD.
3. Натисніть клавіш CD/MP3/USB/CARD (17), щоб обрати режим праці CARD. Індикація SD появиться на дисплеї.
4. Після декількох секунд на дисплеї на короткий час появиться число – кількість файлів. Після цього появиться загальне число творів на носії інформації.
5. Натисніть клавіш ▶ II PLAY/PAUSE (18/6), щою активізувати функцію відтворювання. На дисплеї будуть по черзі появлятися назва твору, що лунає, або назва файлу, сигнали ▶ MP3 і SD.

Щоб управляти процесом, прочитайте, будь ласка, розділ „Програвання компакт дисків CD/MP3“.

ВКАЗІВКА:

• Якщо Ви також підключили зовнішній носій інформації USB, то для вибору функції карти пам'яті слід двічі натиснути клавіш CD/MP3/USB/CARD.
• Якщо в приладі одночасно не знаходиться компакт диск, то підключення картки проводиться автоматично.

Слухання радіо

1. Поставте перемикач функцій (14) в положення RADIO.
2. За допомогою перемикачу діапазонів (10) оберіть потрібний Вам діапазон радіохвиль.
3. Регулятором TUNING (8) встановіть радіостанцію, що Ви хочете слухати.
4. Контрольна лампочка FM.ST ((ST))) (на дисплеї) світиться тільки в тому випадку, якщо Ви обрали діапазон UKW Stereo і радіостанція веде передачі в стереофонічному режимі. Якщо прийом нестабільний і звук передачі радіостанції має перешкоди, лампочка мигає.
5. Ви можете покращити якість прийому радіосигналів розкручуванням і закручуванням антени (23). При поганої якості прийому рекомендується переключити прилад в діапазон FM.
6. Для прийому радіостанцій в діапазоні АМ в приладі інтегрована антена. Ви можете обертати прилад навкруг осі і таким чином шукати оптимальний прийом радіохвиль. В цьому діапазоні передачі ведуться тільки в режимі моно звуку

$$ \begin{array}{r l} \text { УКХ (Стерео) } & = \text { FM.ST, УКХ } = \text { FM }, \ \text { Середні хвилі } & = \text { АМ (Моно) } \end{array} $$

Програвання компакт дисків CD/MP3

Таким чином Ви можете програвати компакт диск CD

1. Переключіть перемикач функцій (14) в позицію „CD/MP3/USB/CARD“.
2. Щоб відкрити відділок для компакт – дисків (1), натисніть клавіш DOOR OPEN (3).
3. Покладіть на місце компакт диск етикеткою уверх, причому диск має мати щільний механічний контакт з приладом; після цього закрийте кришку відділку.
4. На дисплеї через декілька секунд мають появитися дані про загальну кількість пісень / треків.

i BKA3IBKA:

Якщо йдеться про компакт – диски в форматі МРЗ, то спочатку на дисплеї появиться число кількості файлів.

1. Щоб включити функцію відтворювання, натисніть клавіш ►II PLAY/PAUSE (18/6). Програвання компакт диску CD розпочинається з першого пункту. На дисплеї появиться назва твору, що лунає, сигнал ►DISC або ►MP3.
2. Щоб видалити компакт диск CD із відділку, слід натиснути клавіш ■ STOP (7/2), відкрити кришку відділку CD і обережно витягнути диск.

Кришку відділку для компакт дисків CD слід тримати завжди закритою.

i BKA3IBKA:

• Якщо йдеться про компакт – диски в форматі МРЗ, то на дисплеї по черзі будуть появлятися назва твору, що лунає, або назва файлу.
• Якщо у прилад було неправильно покладено компакт – диск або диск відсутній, то на дисплеї буде пульсувати сигнал „- - -“ або повідомлення „NOd“ (немає диску).
  • В зв'язку з великою кількістю форматів компакт дисків і інших програмних продуктів програмання усіх форматів не може бути гарантованим.

Опис клавішів CD

Ви можете припинити відтворювання на короткий час і потім поновити його. На дисплеї пульсує назва твору, що лунає, і символ ►. Ще одне натискування клавіша продовжує відтворювання з того місця, на якому воно було зупинено.

Якщо відтворюється компакт – диск в форматі Audio-CD або компакт – диск в форматі MP3:

Ви можете перейти до наступного твору або до того, що слідує за ним, натискуванням ▶▶▶I/SKIP +.

• Якщо Ви утримуєте клавіш натиснутим, то це ініціює пошук музыкальних творів (Звук виключається).
• Якщо Ви утримуєте клавіш в модусі СТОП, то це ініціює швидкий прохід до твору, що Ви шукаєте. При натискуванні клавішу ▶II PLAY/PAUSE розпочинається програмання цього твору.

Ми можете використати клавіші I◀◀/SKIP- таким чином:

1 x натискування = Перехід до попереднього твору.
2 x натискування = Перехід до твору, що передує по- передньому і т.і. Якщо Ви утримуєте цей клавіш в натиснутому стані, то це ініціює пошук окремих творів (Звук виключається). Якщо Ви утримуєте клавіш натиснутим в режимі СТОП, то це ініціює швидкий прохід до твору, що Ви бажаєте слухати. Натискування клавішу ►II PLAY/PAUSE розпочинає програвання цього твору.

■ STOP (7/2)

Програвання компакт диска припиняється.

MODE (5/5)

Якщо Ви програєте компакт диск CD або в форматі MP3:

1x натискування = (REP світиться) Актуальний твір постійно повторюється.

64 Українська

2x натискування = (REP. ALL світиться) Повторяється весь компакт диск повністю.
3х натискування = На дисплеї світиться напис RANDOM і перший номер твору, що буде лунати спочатку. Усі твори програються в випадковому порядку.
4х натискування = Усі функції відмінюються. Розпочинається нормальний режим програмання

Тільки для компакт дисків в форматі МРЗ

1х натискування = Актуальний твір постійно повторюється (на дисплеї появляється REP).
2x натискування =Твори з обраного файлу формату MP3 повторюються постійно (на дисплеї появляється напис REP. ALBUM). Ви можете обирати окремі файли клавішем FOLDER UP ▲/DOWN ▼ (1 на пульті дистанційного управління).
3х натискування = Компакт диск повторюється постійно повністю (на дисплеї появиється REP. ALBUM).
4х натискування =На дисплеї появляється напис RANDOM, MP3 і першій твір, що буде лунати спочатку. Усі твори будуть програтися в випадковому порядку.
5х натискування = Функція відміняється і компакт диски програються в нормальному режимі.

FOLDER UP ▲/DOWN ▼

(1 на пульті дистанційного управління)

Натискуйте ці клавіші під час відтворювання записів, щоб перейти до файлу вверх або вниз. На короткий час появиться сигнал підтвердження, наприклад F 01. Після цього відтворювання компакт – диску розпочнеться самостійно. Якщо клавіш буде натиснуто в режимі Стоп, то на дисплеї також на короткий час появиться сигнал. Відтворювання можна розпочати натискуванням клавіша ▶ II PLAY/PAUSE (18/6).

CD/MP3/USB/CARD (17)

Виберіть гніздо для підключення носія інформації USB або проріз для вставлення картки.

Програмоване програмання компакт дисків

Програмування дає можливість програмати твори в об- раному порядку.

1. Натисніть клавіш ■ STOP (7/2).
2. Натисніть клавіш PROG(RAM) (6/4). На дисплеї буде мигати „P01“ (місце запису) і напис PROGRAM. Оберіть клавішем ▶▶▶ I / I◀◀ (SKIP +/SKIP-) (15/16/3) твір, що Вам потрібен, і натисніть ще раз клавіш PROG(RAM). Показник на дисплеї перейде на місце запису P02.

i BKA3IBKA:

Якщо Ви програєте компакт диски в форматі MP3, натискуйте клавіш FOLDER UP ▲/DOWN ▼ (17), щоб перейти до іншого файлу (1 на пульті дистанційного управління).

1. Оберіть клавішами ▶▶▶ I / I◀◀ (SKIP+/SKIP-) наступний твір і знов натисніть клавіш MODE. Повторюйте це до тих пір, поки не оберете усі твори, що Вам потрібні.

i BKA3IBKA:

Якщо резерв пам'яти буде вичерпано творами, що програмуються, то на дисплеї появиться повідомлення „FUL“.

1. Натисніть клавіш ▶ II PLAY/PAUSE (18/6). Розпочнеться програмання творів. На дисплеї появиться назва того твору, що Ви обрали першим, а також напис ▶ DISC або ▶ MP3 та PROGRAM. Цім клавішем Ви також можете коротко припинити програму.
2. Якщо Ви одного разу натиснете клавіш ■ STOP, то програмання зупиниться, але програма залишиться в незмінному виді.
3. Для поновлення програмання програми слід натиснути клавіш ▶ II PLAY/PAUSE.
4. Для того щоб стерти програму з пам'яті приладу, на- тисніть 2х клавіш ■ STOP. На дисплеї погасне напис PROGRAM.

Прилад припинить програмання після того як будуть закінчені всі твори, що запрограмовані. Напис PROGRAM погасне і з пам'яті буде стертим порядок програмання творів, що було задано.

Ви маєте можливість робити різні комбінації з творів, що запрограмовані, за допомогою функції REPEAT. Після закінчення програмування і включення приладу натисніть клавіш MODE (5/5) від одного до трьох разів і після цього Ви можете користуватися функціями, що описані в розділі „MODE“.

Програвання музики в форматі МРЗ

Ви маєте можливість програвати на цьому приладі музичні твори в форматі МРЗ. Крім цього прилад підтримує популярні типи компакт дисків: CD, CD-RW, CD-R.

Ви можете програмати на Вашому приладі компакт диски MP3 CDs. На таких компакт дисках можуть розміститися до 200 музичних творів, якщо вони архівовані. Ваш прилад автоматично розпізнає формат компакт диску MP3 CD (на дисплеї появляється загальна кількість творів і дисків MP3). Для програмання таких компакт дисків CDs робіть дії таким чином, як це описано в розділі CDs/MP3. Програмування творів Ви можете провести так, як це було описано в розділі "Програмоване програмання компакт дисків".

Просимо Вас взяти до уваги:

Існує дуже багато способів виготовлення компакт дисків і запису інформації, крім цього, якість окремих компакт дисків дуже розрізнюється.

Музична індустрія не має єдиних стандартів (захист від копіювання).

3 цих підстав в окремих випадках можуть виникнути проблеми з програманням компакт дисків CDs і MP3. Це не є недоліком приладу.

Очищення і технічне обслуговування

- Перед очищенням приладу витягніть вилку з розетки електричної мережі.

- Плями на поверхні приладу можна видалити злегка вологою тканиною, без додаткових миючих засобів.

Усунення недоліків

Симптоми Підстави Рішення
Компакт диск CDне програється.	Компакт диск CDне поставлено або поставлено неналежним чиномна своє місце.	Перевірте, чипоставлено дискна місце так,що етикетканаходиться зверху.
Компакт диск CDстрибає під часпрогравання.	Перевірте, чимає компакт дисквідбитки пальців,забруднення абоподряпини.	Очистіть дискм'якою тканиною,розпочинаючизсередини.

Технічні параметри

Модель: ...... MC 4431 CD

Подання живлення: 230 В, 50 Гц

Група електробезпечності: ...... II

Споживання потужності: .....18 Вт

Вага нетто: 2,72 кг

Радіоблок:

Діапазони частот: ....УКХ / ФМ 87,5 \~ 108,0 МГц .....CX / AM 525 \~ 1611 кГц

Цей прилад було перевірено згідно всіх відповідних, актуальних директив СЕ, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано з а новітніми положеннями техніки безпеки.

Залишаємо за собою право на технічні зміни!

GARANTIE-KARTE
