Тип продукту	Домашній кінотеатр 2.1 з від'єднуваними задніми колонками
Бренд	Philips
Модель	Fidelio E6
Розміри саундбару (Д x В x Ш)	1050 x 70 x 160 мм
Розміри сабвуфера (Д x В x Ш)	210 x 400 x 250 мм
Загальна вага	Приблизно 8,5 кг
Живлення	100-240 В змінного струму, 50/60 Гц
Вихідна потужність	240 Вт RMS
Основні функції	Саундбар з бездротовими задніми колонками, бездротовий сабвуфер, Bluetooth, NFC, HDMI ARC, оптичний вхід, USB-відтворення, звукові режими (фільм, музика, голос, ніч)
Підтримувані аудіоформати	Dolby Digital, DTS, PCM стерео
Догляд та чищення	Чистити м'якою сухою тканиною. Не використовувати рідини або абразивні засоби.
Безпека	Не піддавати впливу води, вологи або джерел тепла. Використовувати лише адаптер, що входить у комплект.
Запасні частини та ремонтопридатність	Зверніться до авторизованого сервісного центру Philips для ремонту. Жодних деталей, які можна відремонтувати користувачем.
Загальна інформація	Призначений для використання в приміщенні. Сумісний з більшістю телевізорів, оснащених оптичним аудіовиходом або HDMI ARC.

Часті запитання - Fidelio E6 PHILIPS

Як підключити задні колонки до системи Fidelio E6?

Задні колонки є бездротовими і автоматично підключаються до саундбару. Переконайтеся, що вони увімкнені (вимикач ззаду) і розташуйте їх не далі 10 метрів від саундбару. Якщо з'єднання не вдається, утримуйте кнопку PAIR на задній колонці протягом 3 секунд.

Як скинути систему Fidelio E6?

Щоб скинути саундбар до заводських налаштувань, утримуйте кнопку VOLUME - та кнопку SOURCE на саундбарі протягом 5 секунд, поки індикатор не почне блимати. Система перезавантажиться.

Які звукові режими доступні?

Fidelio E6 пропонує кілька звукових режимів: Фільм, Музика, Голос та Ніч (приглушує баси, щоб не заважати). Ви можете вибрати їх за допомогою пульта дистанційного керування або додатка.

Як підключити пристрій через Bluetooth?

Увімкніть Bluetooth на вашому пристрої (смартфоні, планшеті). На саундбарі натискайте кнопку SOURCE, доки не виберете Bluetooth. Індикатор блимає. Знайдіть 'Philips Fidelio E6' у списку та виконайте сполучення. Пароль за замовчуванням – 0000.

Чи можна повісити саундбар на стіну?

Так, саундбар сумісний з настінним кріпленням (не входить у комплект). Використовуйте гвинти, що підходять до вашої стіни (не входять у комплект), і закріпіть саундбар через монтажні отвори ззаду. Зверніться до інструкції зі встановлення для розмірів.

Як користуватися додатком Philips для Fidelio E6?

Завантажте додаток Philips Sound на свій смартфон. Підключіть телефон до тієї самої мережі Wi-Fi, що й саундбар (для мережевих функцій) або використовуйте Bluetooth. Додаток дозволяє керувати звуковими режимами, налаштуваннями еквалайзера та транслювати музику в потоковому режимі.

Звук виходить із саундбару, але не з задніх колонок, що робити?

Спочатку перевірте, чи увімкнені задні колонки (зелений індикатор). Якщо індикатор червоний, вони не підключені. Скиньте з'єднання: на саундбарі утримуйте кнопку PAIR (ззаду) протягом 5 секунд, потім повторіть те саме на кожній задній колонці. Якщо проблема не зникає, віддаліть колонки від джерел Wi-Fi перешкод.

Який кабель HDMI використовувати для підключення Fidelio E6 до телевізора?

Використовуйте кабель HDMI високої швидкості (категорія 2) з підтримкою ARC (Audio Return Channel). Підключіть його до порту HDMI ARC на саундбарі та до порту HDMI ARC на телевізорі. Якщо ваш телевізор не має ARC, використовуйте оптичний кабель Toslink (не входить у комплект).

Куди розмістити сабвуфер для кращого звучання?

Розмістіть сабвуфер на підлозі біля стіни або в кутку кімнати для посилення басів. Уникайте перешкоджання меблями. Він спілкується бездротово з саундбаром, тому його можна розміщувати на відстані до 15 метрів (через стіну краще мати пряму видимість).

Як чистити решітки колонок?

Використовуйте пилосос з м'якою щіткою на малій потужності для видалення пилу з решіток. Для пластикових поверхонь підійде злегка зволожена мікрофіброва тканина (добре відтисніть). Ніколи не використовуйте хімічні засоби або агресивне тертя.

ПОСІБНИК КОРИСТУВАЧА Fidelio E6 PHILIPS

UK Посібник користувача

1 Важлива інформація 2

Безпека 2

Догляд за виробом 3

Турбота про довкілля 3

Відповідність стандартам 4

Довідка і технічна підтримка 4

Програмне забезпечення з відкритим кодом 4

2 Про пристрій 5

Головний блок 5

Дистанційне керування 6

Бездротові гучномовці об'ємного звуку 7

Бездротовий сабвуфер 8

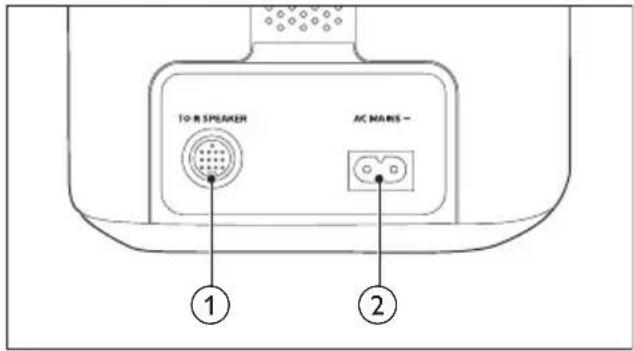

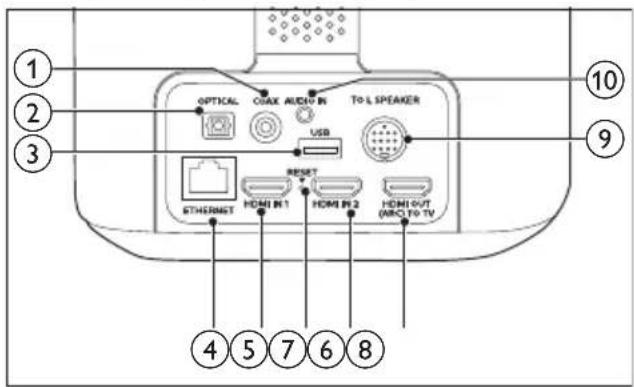

Роз'єми 9

3 Під'єднання і налаштування 10

Під'єднання головного блока 10

Запит щодо налаштування мережі 10

Заряджання гучномовців 10

З'єднання в пару з головним блоком вручну 11

Встановлення гучномовців 11

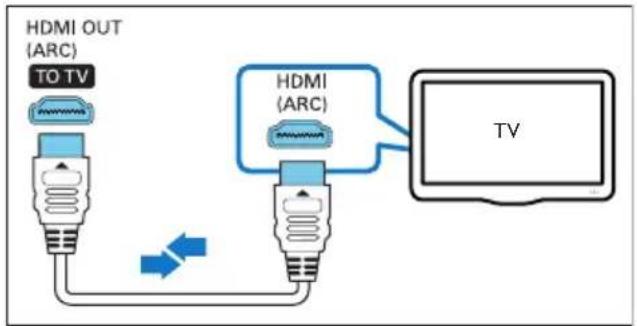

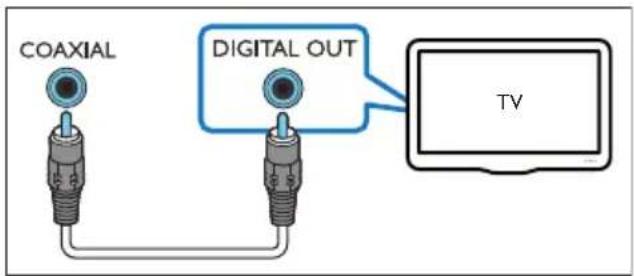

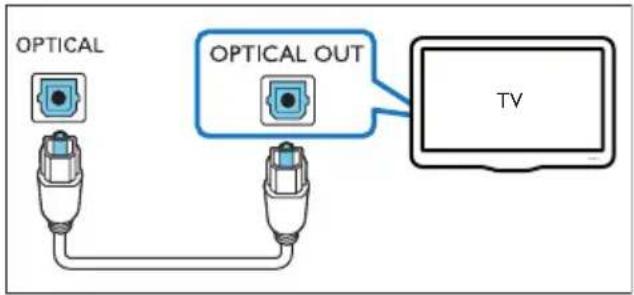

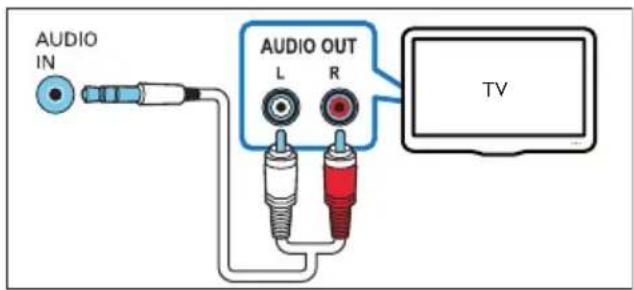

Під'єднання аудіо з телевізора 12

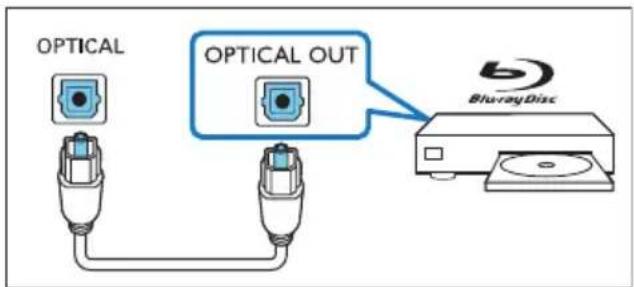

Під'єднання аудіо з інших пристроїв 14

Під'єднання цифрових пристроїв за допомогою з'єднання HDMI 15

4 Chromecast вбудовано та

Spotify Connect 16

Під'єднання цього виробу до мережі 16

Потокова передача музики на цей виріб 16

Навігація у головному меню додатка 17

5 Просторове калібрування 18

Крок 1: калібрування зони

прослуховування 18

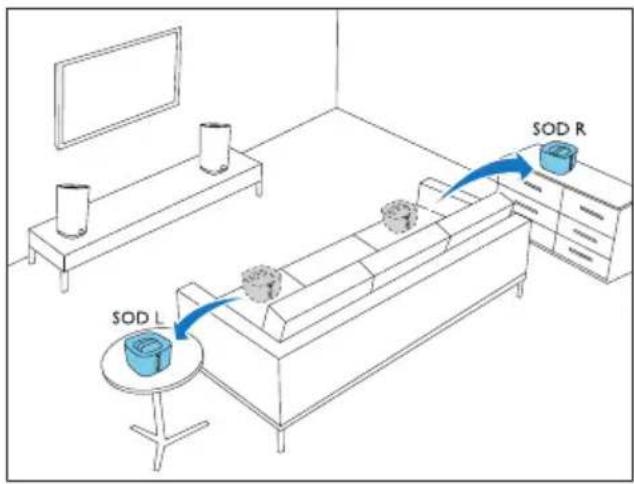

Крок 2: калібрування місця

розташування гучномовців

об'ємного звуку 19

Налаштування гучності 20

Вибір параметрів звуку 20

MP3-програвач 21

USB-накопичувачі 22

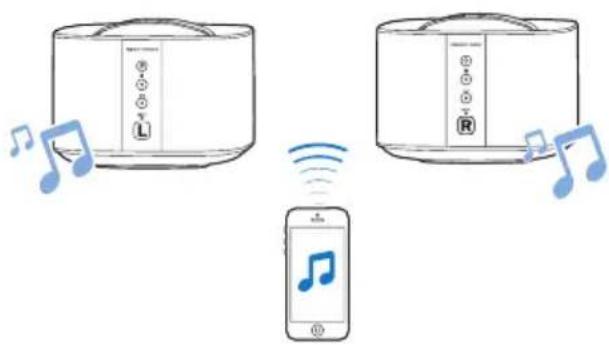

Відтворення музики через Bluetooth 22

З'єднання Bluetooth через NFC 25

Автоматичний перехід у режим очікування 26

Налаштування яскравості інформаційної панелі 26

Застосування заводських налаштувань 26

7 Оновлення программного забезпечення 27

Порівняння версії програмного забезпечення 27

Оновлення программого забезпечення через Интернет 27

Оновлення программого забезпечення за допомогою USB- пристрою 27

8 Специфікації пристрою 28

9 Усунення несправностей 30

1 Важлива інформація

Перед тим як використовувати виріб, прочитайте і візьміть до уваги всі інструкції. Якщо виріб буде пошкоджено внаслідок недотримання інструкцій, гарантійні зобов'язання не будуть застосовуватись.

Безпека

Ризик ураження електричним струмом чи пожежі!

• Перш ніж виконувати або змінювати будь-які під'єднання, слід перевірити, чи усі пристрої від'єднано від розеток.
• Оберігайте виріб та аксесуари від дощу та води. Не ставте посудини з рідиною (наприклад, вази) поблизу пристрою. Якщо на виріб або всередину нього потрапить рідина, негайно від'єднайте виріб від розетки. Для перевірки виробу перед використанням зверніться до Центру обслуговування клієнтів.
• Не ставте виріб та аксесуари поблизу відкритого вогню або інших джерел тепла, також оберігайте від тривалого потрапляння прямих сонячних променів.
• Не вставляйте сторонні предмети у вентиляційні чи інші отвори виробу.
• Якщо для вимикання пристрою використовується штепсельна вилка або штепсель, слід стежити за його справністю.
• Батареї (комплект батарей або вставлені батареї) слід оберігати від надмірної дії тепла, наприклад сонячних променів, вогню тощо.
• Перед грозою від'єднуйте виріб від розетки.
• Коли від'єднуєте кабель живлення, завжди тягніть за штекер, а не за кабель.

Ризик короткого замикання або пожежі!

• Позначення та норми живлення можна знайти в табличці з даними, що знаходиться позаду або знизу виробу.
• Перед тим як під'єднувати виріб до розетки, перевірте, чи напруга в мережі відповідає значенню напруги, вказаному на задній панелі або знизу виробу. Ніколи не під'єднуйте виріб до розетки, якщо значення напруги відрізняються.

Ризик травмування користувача або пошкодження виробу!

• Не ставте виріб або інші предмети на кабелі живлення чи на інше електричне обладнання.
• Якщо виріб транспортувався за температури нижче 5°C, розпакуйте його і зачекайте, поки він нагріється до кімнатної температури, перш ніж підключати його до електромережі.
• Частини виробу може бути виготовлено зі скла. Для запобігання травмуванню і пошкодженню користуйтеся виробом обережно.

Ризик перегрівання!

- Не встановлюйте виріб у закритому просторі. Завжди залишайте не менше 10 см простору навколо виробу для забезпечення належної вентиляції. Слідкуйте, щоб занавіски або інші предмети не закривали вентиляційні отвори виробу.

Ризик отруєння і забруднення навколишнього середовища!

• Не використовуйте одночасно різні типи батарей (старі та нові, вуглецеві та лужні тощо).
• Внаслідок неправильної заміни батарей існує небезпека вибуху. Заміняйте батарею лише батареєю того самого або еквівалентного типу.
• Якщо батареї розряджені або Ви не плануєте користуватися пультом дистанційного керування протягом тривалого часу, батареї слід вийняти.

- Батареї містять хімічні речовини, тому утилізуйте їх належним чином.

Ризик проковтування батарей!

• Виріб або пульт дистанційного керування можуть містити батарею таблеткового типу, яку можна легко проковтнути. Завжди тримайте батареї подалі від дітей! Якщо батарею проковтнути, вона може спричинити серйозне травмування або смерть. Протягом двох годин після ковтання батареї можуть виникнути серйозні внутрішні опіки.
• Якщо Ви підозрюєте, що хтось проковтнув батарею або вона потрапила в організм у будь-який інший спосіб, негайно зверніться до лікаря.
• У разі заміни батарей завжди зберігайте усі нові та використані батареї подалі від дітей. Замінивши батареї, надійно закривайте відділення для батарей.
• Якщо відділення для батарей неможливо надійно закрити, перестаньте користуватися виробом. Зберігайте його подалі від дітей та зверніться до виробника.

Цей пристрій є пристроєм КЛАСУ II з подвійною ізоляцією; захисне заземлення відсутнє.

028

Догляд за виробом

- Використовуйте для чищення виробу (наприклад, для видалення пилу і часточок з тканини гучномовця) лише ганчірку з мікроволокна. Не використовуйте для чищення дерев'яних панелей і тканини гучномовця жодних засобів для чищення.

• Чистіть шкіряні ручки злегка зволоженою м'якою ганчіркою, змоченою в розчині для чищення шкіряних виробів, а потім відполіруйте шкіру сухою м'якою ганчіркою.
• У зв'язку з використанням природних матеріалів дерев'яні панелі та шкіряні ручки можуть відрізнятися за кольором і зернистістю.

Турбота про довкілля

Утилізація старого виробу і батареї

Виріб виготовлено з високоякісних матеріалів і компонентів, які можна переробити та використовувати повторно.

Цей символ на виробі означає, що цей виріб відповідає вимогам Директиви ЄС 2012/19/EU.

Цей символ означає, що виріб містить вбудовану акумуляторну батарею, яка відповідає вимогам Директиви ЄС 2013/56/EU і яку не можна утилізувати зі звичайними побутовими відходами. Наполегливо рекомендуємо віднести виріб в офіційний пункт прийому або сервісний центр Philips, де кваліфікований персонал зможе вийняти акумуляторну батарею. Дізнайтеся про місцеву систему розділеного збору електричних та електронних пристроїв та акумуляторних батарей. Дотримуйтесь місцевих норм і не утилізуйте цей виріб та акумуляторні батареї зі звичайними побутовими відходами. Належна утилізація

старих виробів та акумуляторних батарей допоможе запобігти негативному впливу на навколишнє середовище та здоров'я людей.

Відповідність стандартам

Цей виріб відповідає усім вимогам Європейського Союзу щодо радіоперешкод. Цим повідомленням компанія Gibson Innovations стверджує, що цей виріб відповідає важливим вимогам та іншим відповідним умовам Директиви 2014/53/ EU. Заяву про відповідність можна знайти на веб-сайті www.p4c.philips.com.

Довідка і технічна підтримка

Широкомасштабну підтримку шукайте в Інтернеті на веб-сайті www.philips.com/support, де можна:

• завантажити посібник користувача та короткий посібник;
  • переглянути наочні навчальні посібники (доступні лише для окремих моделей);
• отримати відповіді на запитання, що часто задаються;
• надіслати компанії запитання, яке Вас цікавить, електронною поштою;
• поспілкуватися з представником центру технічної підтримки.

Виконайте вказівки на веб-сайті, щоб вибрати мову, та введіть номер моделі виробу.

Також можна звернутися до Центру обслуговування клієнтів у своїй країні. Перш ніж звертатися до центру, запишіть номер моделі та серійний номер виробу. Цю інформацію можна знайти на задній або нижній панелі виробу.

Програмне забезпечення з відкритим кодом

Цей продукт містить програмне забезпечення з ліцензією Open Source. Підтвердження і тексти ліцензій читайте у посібнику користувача виробу на веб-сайті www.philips.com/support. Компанія Gibson Innovations Limited пропонує на замовлення копію відповідного вихідного тексту пакету програм із відкритим кодом, що дозволяється відповідними ліцензіями. Ця послуга дійсна впродовж трьох років після придбання продукту. Для отримання вихідного коду звертайтеся на [e-mail]. Якщо Ви не бажаєте використовувати електронну пошту або не отримали жодного підтвердження впродовж тижня після надсилання листа на цю електронну адресу, то напишіть звичайного листа за адресою: Open Source Team, Gibson Innovations Limited, 5/F Philips Electronics Building, 5 Science Park East Avenue, Hong Kong Science Park, Shatin, N.T. Hong Kong (Гонконг).

2 Про пристрій

Вітаємо вас із покупкою та ласкаво просимо до клубу Philips! Щоб у повній мірі скористатися підтримкою, яку пропонує компанія Philips, зареєструйте свій виріб на веб-сайті www.philips.com/welcome.

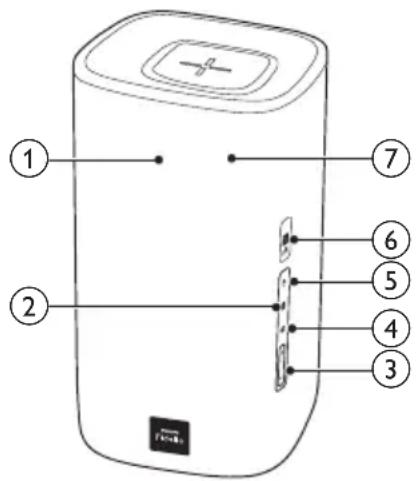

Головний блок

Головний блок цього виробу складається з лівого та правого базових гучномовців.

Правий базовий гучномовець

① Індикаторна панель
② Перехід у режим Bluetooth (лише головний блок).
③ +/- (Гучність) Збільшення або зменшення рівня гучності.
④ Перемикання між усіма джерелами.
⑤ Ⓧ • Увімкнення цього виробу. • Перемикання цього виробу в режим очікування з економією енергії, коли виріб не під'єднано до мережі.

- Перемикання цього виробу в режим очікування в мережі, коли виріб під'єднано до мережі.

⑥ Позначка NFC
⑦ Червоний/білий/оранжевий індикатор Червоний індикатор

- Засвічується, коли цей виріб є в режимі очікування з економією енергії (не під'єднано до мережі).

Білий індикатор

• Блимає, коли цей виріб не під'єднано до мережі або коли під час з'єднання виникає помилка.
• Засвічується, коли цей виріб під'єднано до мережі або коли він перебуває у режимі очікування у мережі (під'єднаний до мережі).

Оранжевий індикатор

- Засвічується у разі виявлення оновлення програмного забезпечення.

Дистанційне керування

У цьому розділі подано огляд пульта дистанційного керування.

①

• Увімкнення цього виробу.
• Перемикання цього виробу в режим очікування з економією енергії, коли виріб не під'єднано до мережі.
• Перемикання цього виробу в режим очікування в мережі, коли виріб під'єднано до мережі.
- У режимі роботи в мережі натисніть та утримуйте, щоб перемкнути цей виріб у режим очікування з економією енергії.

② Кнопки вибору джерела

• HDMI ARC: перемикання джерела в режим з'єднання HDMI ARC.
  • HDMI 1: перемикання джерела в режим з'єднання HDMI IN 1.
  • HDMI 2: перемикання джерела в режим з'єднання HDMI IN 2.
  • COAX: перемикання джерела аудіосигналу в режим коаксіального з'єднання.
  • OPTICAL: перемикання джерела аудіосигналу в режим оптичного з'єднання.
• AUDIO IN: перемикання між аудіоджерелами з'єднання AUX або AUDIO IN (3,5-мм штекер).
  • USB: переход у режим USB.
  • 8: перехід у режим Bluetooth (лише головний блок).
• SOURCE: вибір джерела вхідного сигналу для цього виробу. Або для користувачів Spotify Premium: швидке відновлення відтворення Spotify Connect.

③

Перехід до попередньої або наступної доріжки (для передачі музики через USB/ Bluetooth/ онлайн).

④ ▶ II

Запуск, призупинення або відновлення відтворення (для передачі музики через USB/ Bluetooth/ онлайн).

⑤ BASS +/-

Збільшення або зменшення рівня низьких частот на головному блоці.

⑥ Регулювання гучності

• +/-: Збільшення або зменшення рівня гучності.
  • : Вимкнення або відновлення звуку.

⑦ Керування режимом звуку

SMART: автоматичний вибір попередньо визначеного режиму звуку відповідно до відеовмісту чи музики.

MUSIC: вибір режиму стереозвуку.

VOICE: вибір чіткості голосу або режиму звуку CLOSE TO ME (біля мене).

MOVIE: вибір режиму об'ємного звуку.

⑧ REAR VOL.+/-

Натискайте для збільшення або зменшення гучності бездротових гучномовців об'ємного звуку (можливо лише коли гучномовці об'ємного звуку бездротово підключено до головного блока (або увімкнено режим SOD)).

⑨ AUDIO SYNC +/-

Збільшення чи зменшення затримки відтворення звуку.

⑩ NIGHT

Увімкнення чи вимкнення нічного режиму.

⑪ CALIBRATION

• Натисніть та утримуйте для запуску калібрування зони прослуховування.
• Натисніть тричі для запуску калібрування місця розташування бездротових гучномовців об'ємного звуку.

⑫ AUTO VOL.

Увімкнення чи вимкнення функції автоматичного регулювання гучності.

⑬ DIM

Встановлення рівня яскравості індикаторної панелі виробу.

⑭ TREBLE +/-

Збільшення або зменшення рівня високих частот на головному блоці.

Бездротові гучномовці об'ємного звуку

Цей виріб постачається з парою бездротових гучномовців об'ємного звуку.

* На малюнку вище показано один із бездротових гучномовців об'ємного звуку.

① Світлодіодний індикатор на гучномовці

- Почергово блимає червоним та оранжевим світлом, якщо гучномовець об'ємного звуку не під'єднано до головного блока в бездротовий спосіб.

- Засвічується білим світлом, коли гучномовець об'ємного звуку у бездротовий спосіб під'єднано до головного блока, а також коли заряд батареї повний або залишилося понад 30%.

- Засвічується червоним світлом, коли залишилося менше 30% заряду батареї.

- Блимає червоним світлом, коли залишилося менше 10% заряду батареї.

- Засвічується оранжевим світлом, коли гучномовець об'ємного звуку заряджається (лише для гучномовців об'ємного звуку, встановлених на головний блок).

②

- Натискайте для увімкнення гучномовця об'ємного звуку, якщо він автоматично переходить у режим очікування.

- Натисніть та утримуйте, щоб перемкнути гучномовець об'ємного звуку у режим очікування.

③ Кнопка/світлодіодний індикатор

• Натискайте, щоб перемкнути гучномовець об'ємного звуку у режим Bluetooth.
• Світлодіодний індикатор блимає щоразу, коли гучномовець об'ємного звуку переходить у режим Bluetooth і жодних пристроїв Bluetooth не під'єднано.
• Світлодіодний індикатор світиться, коли гучномовець об'ємного звуку переходить у режим Bluetooth і під'єднано пристрої Bluetooth.

④ Кнопка/світлодіодний індикатор SOD

• Натикайте, щоб перемкнути гучномовець об'ємного звуку в режим SOD (об'ємне звучання на вимогу).
• Коли гучномовець об'ємного звуку переходить у режим SOD, світлодіодний індикатор засвічується білим світлом.

⑤ RESET

У разі відсутності відповіді від гучномовця об'ємного звуку натисніть та утримуйте за допомогою шпильки протягом 5 секунд, щоб скинути налаштування гучномовця об'ємного звуку до стандартних значень.

Примітка

- Якщо натиснути кнопку на гучномовці об'ємного звуку, він від'єднається від головного блока (або режим SOD вимкнеться).

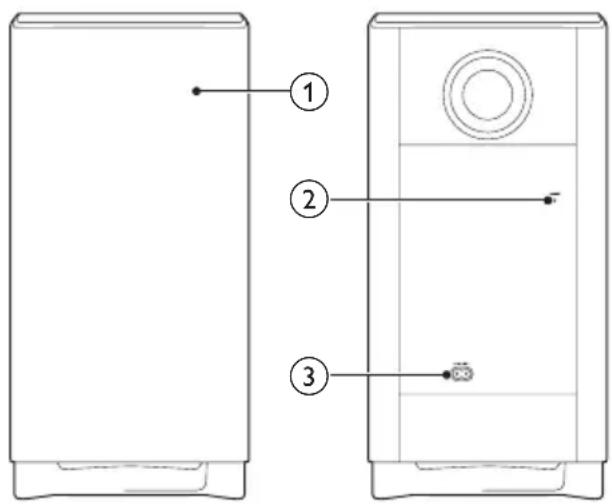

Бездротовий сабвуфер

Цей виріб постачається з бездротовим сабвуфером.

① Індикатор сабвуфера

• Блимає, коли сабвуфер не під'єднано або він під'єднується до головного блока.
• Засвічується, коли сабвуфер під'єднано до головного блока.
• Згасає, коли сабвуфер переходить у режим очікування або коли бездротове з'єднання вимкнено протягом 4 хвилин.

② CONNECT (під'єднання)

Натисніть, щоб увійти в режим спарення для з'єднання з головним блоком.

③ AC MAINS\~

Під'єднання до мережі.

Роз'єми

У цьому розділі подано огляд роз'ємів на виробі.

На лівому базовому гучномовці

① TO R SPEAKER

Під'єднання до правого базового гучномовця за допомогою кабелю DIN із комплекту.

Під'єднання до мережі.

На правому базовому гучномовці

① COAX

Під'єднання до коаксіального аудіовиходу на телевізорі або на іншому цифровому пристрої.

② OPTICAL

Під'єднання до оптичного аудіовиходу на телевізорі або на іншому цифровому пристрої.

③ USB

• Під'єднання USB-накопичувача для відтворення мультимедійних аудіофайлів.
• Оновлення программного забезпечення цього виробу.

④ ETHERNET

Під'єднання до роз'єму Ethernet на широкосмуговому модемі або маршрутизаторі.

⑤ HDMI IN 1

Під'єднання до виходу HDMI на цифровому пристрої.

⑥ RESET

У разі відсутності відповіді від гучномовця об'ємного звуку натисніть та утримуйте за допомогою шпильки протягом 5 секунд, щоб скинути налаштування цього виробу до заводських.

⑦ HDMI IN 2

Під'єднання до виходу HDMI на цифровому пристрої.

Під'єднання до входу HDMI (ARC) на телевізорі.

⑨ TO L SPEAKER

Під'єднання до лівого базового гучномовця за допомогою кабелю DIN із комплекту.

⑩ AUDIO IN

Під'єднання до аудіовиходу на пристрої через джерело AUDIO IN або AUX (кількаразовим натисненням кнопки AUDIO IN на пульті дистанційного керування).

3 Під'єднання і налаштування

У цьому розділі подано інформацію про під'єднання виробу до телевізора та інших пристроїв і налаштування виробу.

Про основні під'єднання виробу та аксесуари читайте в короткому посібнику.

Примітка

• Позначення та норми живлення можна знайти в табличці з даними, що знаходиться позаду або знизу виробу.
  • Перш ніж виконувати або змінювати будь-які під'єднання, слід перевірити, чи усі пристрої від'єднано від розеток.

Під'єднання головного блока

За допомогою кабелю DIN, що входить у комплект, під'єднайте лівий базовий гучномовець до правого базового гучномовця, як головного блока. Детальну інформацію читайте в короткому посібнику.

Увага!

• Під'єднуючи кабель DIN із комплекту до роз'ємів на головному блоці, для запобігання пошкодження виробу перевіряйте, чи Ви підключаєте кабель DIN у правильній орієнтації.

Запит щодо налаштування мережі

Якщо цей виріб увімкнено вперше або якщо мережу не налаштовано, з'явиться запит щодо налаштування мережі для потокової передачі музики з музичних інтернет-додатків.

На інформаційній панелі виробу відобразиться напис SETUP (налаштування).
На правому базовому гучномовці блиматиме білий індикатор.

• Як ініціалізувати налаштування мережі, читайте в розділі "Chromecast вбудовано та Spotify Connect".
• Щоб пропустити налаштування мережі, виберіть інше джерело вхідного аудіосигналу.

Заряджання гучномовців

Якщо бездротовий гучномовець об'ємного звуку не встановлено на головний блок, рівень заряду його батареї показують індикатори на бездротовому гучномовці.

• Світиться білим світлом: батарея повністю заряджена або залишилося більше 30% заряду батареї
• Світиться червоним світлом: низький рівень заряду батареї, залишилося менше 30%
• Блимає червоним світлом: батарея майже розрядилася, залишилося менше 10%

1 Встановіть лівий і правий бездротові гучномовці на головний блок (лівий і правий базові гучномовці) для їх заряджання.

2 Увімкніть головний блок. → Під час зарядження на бездротовому гучномовці світиться оранжевий індикатор. → Коли батарею буде повністю заряджено, оранжевий індикатор на бездротовому гучномовці згасне.

Примітка

• Для повного заряджання гучномовців може знадобитися приблизно 3 години.

З'єднання в пару з головним блоком вручну

У разі увімкнення головного блока, гучномовців та сабвуфера бездротові гучномовці та сабвуфер автоматично з'єднуються в пару головним блоком (лівим і правим базовими гучномовцями) для бездротового зв'язку.

Спарення з головним блоком потрібно виконати вручну в одному з таких випадків.

• Аудіо з головного блока не чути через бездротові гучномовці та сабвуфер.
• У безпосередній близькості (10 м) використовується більше 1 комплекта Philips E6.

1 Встановіть бездротові гучномовці об'ємного звуку на головний блок.
2 Увімкніть головний блок і сабвуфер.
3 На сабвуфері натисніть кнопку CONNECT (під'єднання), щоб перейти в режим з'єднання у пару.
→ Індикатор на сабвуфері почне швидко блимати.
4 У режимі HDMI ARC (натисніть HDMI ARC) в межах шести секунд на пульті дистанційного керування натисніть ♣️ двічі, а потім Гучність + один раз, після чого натисніть та утримуйте BASS +.
→ У разі успішного з'єднання у пару індикатор на сабвуфері засвічується.
→ У разі помилки з'єднання у пару індикатор на сабвуфері повільно блимає.

5 Якщо виникає помилка з'єднання у пару, повторіть кроки вище.

Примітка

- Якщо із бездротових гучномовців об'ємного звуку, які знято з головного блока, не чути звуку (або світлодіодний індикатор на бездротовому гучномовці об'ємного звуку почергово блимає червоним та оранжевим світлом), можна встановити, а потім зняти гучномовці об'ємного звуку з головного блока для встановлення з ним бездротового зв'язку.

Встановлення гучномовців

Для найкращого звукового ефекту спрямовуйте всі гучномовці до себе та розташовуйте близько рівня вух (коли сидите).

•Ефект об'ємного звуку залежить від таких факторів, як форма та розмір кімнати, тип стін і стелі, вікна та відбиваючі поверхні, а також акустичні характеристики гучномовців. Змінюйте положення гучномовців, поки не знайдете найкраще місце.

Виконайте подані нижче загальні вказівки для розміщення гучномовців.

1 Ваше розташування: Центр області прослуховування.
2 Поставте головний блок (лівий і правий базові гучномовці) перед місцем, де Ви сидите.
3 Гучномовці об'ємного звуку L/R (лівий/правий): Розташовуйте задні гучномовці об'ємного звуку зліва та справа від себе і на рівні або трохи позаду себе.
4 SUBWOOFER (сабвуфер): Розташуйте сабвуфер на відстані принаймні один метр праворуч або ліворуч від телевізора. Дотримайтесь відстані приблизно 10 см від стіни.

Під'єднання гучномовців об'ємного звуку

Можна також під'єднати гучномовці об'ємного звуку до головного блока, щоб чути звук, наприклад під час перегляду телешоу та новин.

Під'єднання аудіо з телевізора

Під'єднайте виріб до телевізора. Через гучномовці цього виробу можна прослуховувати аудіо телевізійних програм.

Варіант № 1: під'єднання до телевізора за допомогою HDMI (ARC)

Найкраща якість звуку

Цей виріб підтримує HDMI з реверсивним звуковим каналом (ARC). Завдяки функції ARC аудіосигнал із телевізора відтворюється через цей виріб за допомогою одного кабелю HDMI.

Що потрібно?

• Високошвидкісний кабель HDMI.
- Ваш телевізор підтримує HDMI ARC та HDMI-CEC (докладніше див. у посібнику до телевізора).
- Для деяких моделей телевізора: увімкніть виведення звуку через зовнішні гучномовці у меню налаштувань телевізора (докладніше див. у посібнику до телевізора).

1 За допомогою високошвидкісного кабелю HDMI з'єднайте роз'єм HDMI OUT (ARC) на цьому виробі із роз'ємом HDMI ARC на телевізорі.

- Роз'єм HDMI ARC на телевізорі може мати різні позначення. Детальнішу інформацію читайте в посібнику користувача телевізора.

2 На телевізорі увімкніть операції HDMI-CEC.

• У випадку питань щодо роботи HDMI-CEC на телевізорі: щоб переконатися, що HDMI-CEC налаштовано належним чином, див. посібник користувача телевізора або за потреби зверніться до виробника.

3 Натисніть кнопку HDMI ARC на пульті дистанційного керування цього виробу, щоб увімкнути з'єднання HDMI ARC.

Примітка

- Повна оперативна сумісність з усіма пристроями HDMI-CEC не гарантиється.

- Якщо телевізор не підтримує з'єднання HDMI ARC, під'єднайте аудіокабель, щоб слухати аудіо з телевізора через цей виріб.

Варіант № 2: під'єднання до телевізора за допомогою оптичного кабелю

Найкраща якість звуку

1 За допомогою оптичного кабелю з'єднайте роз'єм OPTICAL на цьому виробі з оптичним виходом на телевізорі.

- Цифровий оптичний вихід на телевізорі може бути позначено як OPTICAL OUT, SPDIF або SPDIF OUT.

2 Натисніть кнопку OPTICAL на пульті дистанційного керування цього виробу, щоб увімкнути оптичне з'єднання.

Варіант № 3: під'єднання до телевізора за допомогою коаксіального кабелю

Найкраща якість звуку

1 За допомогою коаксіального кабелю з'єднайте роз'єм COAXIAL на цьому виробі з коаксіальним виходом на телевізорі.

- Цифровий коаксіальний вихід на телевізорі може бути позначено як COAXIAL/DIGITAL OUT або DIGITAL AUDIO OUT.

2 Натисніть кнопку COAX на пульті дистанційного керування цього виробу, щоб увімкнути коаксіальне з'єднання.

Варіант № 4: під'єднання до телевізора за допомогою аналогових аудіокабелів

Стандартна якість звуку

1 За допомогою аналогового кабелю з'єднайте роз'єм AUDIO IN (3,5-мм штекер) на цьому виробі з аналоговим аудіовиходом (червоний та білий) на телевізорі.

- Аналоговий аудіовихід на зовнішньому пристрої може бути позначено як AUDIO OUT.

2 Натискайте кілька разів кнопку AUDIO IN на пульті дистанційного керування цього виробу, щоб увімкнути аналогове аудіоз'єднання.

На інформаційній панелі виробу відобразиться напис AUX.

Під'єднання аудіо з інших пристроїв

За допомогою гучномовців цього виробу можна також відтворювати аудіовміст із інших пристроїв.

Варіант № 1: під'єднання до іншого пристрою через оптичний кабель Найкраща якість звуку

1 За допомогою оптичного кабелю з'єднайте роз'єм OPTICAL на цьому виробі з оптичним виходом на зовнішньому пристрої.

- Цифровий оптичний вихід на зовнішньому пристрої може бути позначено як OPTICAL OUT, SPDIF або SPDIF OUT.

2 Натисніть кнопку OPTICAL на пульті дистанційного керування цього виробу, щоб увімкнути оптичне з'єднання.

Варіант № 2: під'єднання до іншого пристрою через коаксіальний кабель Найкраща якість звуку

1 За допомогою коаксіального кабелю з'єднайте роз'єм COAXIAL на цьому виробі з коаксіальним виходом на зовнішньому пристрої.

- Цифровий коаксіальний вихід на зовнішньому пристрої може бути позначено як COAXIAL/DIGITAL OUT, DIGITAL AUDIO OUT або.

2 Натисніть кнопку COAX на пульті дистанційного керування цього виробу, щоб увімкнути коаксіальне з'єднання.

Варіант № 3: під'єднання до іншого пристрою за допомогою аналогових аудіокабелів

Стандартна якість звуку

1 За допомогою аналогового кабелю з'єднайте роз'єм AUDIO IN (3,5-мм штекер) на цьому виробі з аналоговим аудіовиходом (червоний та білий) на зовнішньому пристрої.

- Аналоговий аудіовихід на зовнішньому пристрої може бути позначено як AUDIO OUT.

2 Натисніть кнопку AUDIO IN на пульті дистанційного керування цього виробу, щоб увімкнути аналогове аудіоз'єднання.

На інформаційній панелі виробу відобразиться напис AUX.

Під'єднання цифрових пристроїв за допомогою з'єднання HDMI

Під'єднуйте різні цифрові пристрої (такі як телеприставки, програмачі DVD/Blu-raу чи ігрові консолі) до цього виробу за допомогою одного з'єднання HDMI. У разі під'єднання пристроїв у такий спосіб і відтворення файлу чи гри:

- відео автоматично відображається на екрані телевізора;

- аудіо автоматично відтворюється на цьому виробі.

1 За допомогою високошвидкісного кабелю HDMI з'єднайте роз'єм HDMI OUT на цифровому пристрої з роз'ємом HDMI IN 1/2 на цьому виробі.

2 За допомогою високошвидкісного кабелю HDMI з'єднайте роз'єм HDMI OUT (ARC) на цьому виробі із роз'ємом HDMI на телевізорі.

- На телевізорі та під'єднаному пристрої увімкніть елементи керування HDMI-CEC (за наявності). Детальнішу інформацію читайте в посібниках користувача телевізора та пристрою.

3 Натисніть кнопку HDMI 1/2 на пульті дистанційного керування цього виробу, щоб увімкнути з'єднання HDMI IN.

- Якщо телевізор не підтримує HDMI СЕС, виберіть відповідний відеовхід на телевізорі.

4 Chromecast вбудовано та Spotify Connect

Через гучномовці цього виробу можна слухати музику із поданих музичних Інтернет-служб.

• Додатки, сумісні з Chromecast
- Spotify Connect

Що потрібно?

• Смартфон/планшет з OC Android 4.3 або вище; iPhone/iPad з iOS 8.0 або вище.
• Завантажте додаток Philips "HCWeSet" із магазину додатків Google Play або iOS App Store.
• Маршрутизатор мережі.
• Мережевий кабель (для дротового з'єднання).

Під'єднання цього виробу до мережі

Щоб користуватися службами Chromecast вбудовано та Spotify Connect, потрібно налаштувати мережу для під'єднання цього виробу до мережі.

Перш ніж почати

• Переконайтеся, що цей виріб і Ваш мобільний пристрій знаходяться в одній мережі.
- Для дротової мережі: під'єднайте мережевий кабель до роз'єму LAN на цьому виробі і до маршрутизатора мережі.
- Для бездротової мережі: цей виріб має вбудований модуль Wi-Fi.

1 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.

2 Для завершення налаштування виконайте вказівки на екрані додатка.

• На початковій сторінці налаштування виберіть "Setup New Speaker" (Налаштувати новий гучномовець) для ініціалізації налаштування.
• Для користувачів iOS: коли з'явиться відповідний запит, перейдіть до списку Wi-Fi на пристрої iOS і виберіть цей виріб, після чого поверніться до додатка для продовження налаштування мережі.
• Коли цей виріб під'єднується до мережі, білий світлодіодний індикатор на правому базовому гучномовці блимає.
• Коли цей виріб під'єднано до мережі, білий світлодіодний індикатор на правому базовому гучномовці світиться.

Примітка

•Під час налаштування мережі прийміть умови служби Google та угоду про конфіденційність, щоб користуватися додатками, сумісними з Chromecast.
• Під час налаштування мережі, якщо виникне помилка з'єднання з мережею, виконайте вказівки на екрані, щоб повторити спробу.

Потокова передача музики на цей виріб

Після успішного налаштування мережі можна передавати музику з Інтернет-служб Chromecast вбудовано та Spofity Connect на цей виріб.

1 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.
2 Перейдіть на головну сторінку додатка. → На головній сторінці відобразяться додатки, сумісні з Chromecast, і додаток Spotify.

3 Торкніться піктограми музичної служби для відтворення музики.

• Якщо на мобільному пристрої вже встановлено музичний додаток, його буде запущено.
• Якщо музичний додаток на мобільному пристрої не встановлено, Вас буде скеровано до Google Play або iOS App Store для його встановлення.
• Щоб дізнатися, як користуватися Chromecast вбудовано та Spotify Connect, читайте розділ "Навігація у головному меню додатка".
  → Музика, що відтворюється на мобільному пристрої, передається на цей виріб.

Примітка

•Після налаштування мережі, якщо на мобільному пристрої встановлено додаток Spotify або додатки, сумісні з Chromecast (такі як Google Play Music, Tuneln Radio тощо), можна просто запустити ці музичні додатки для передачі на цей виріб музики з Інтернету.
• Для використання Spotify Connect потрібно бути користувачем Spotify Premium.
• У разі виявлення оновлення програмного забезпечення на правому базовому гучномовці засвічується оранжевий світлодіодний індикатор.

Навігація у головному меню додатка

1 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.
2 Перейдіть на головну сторінку додатка.

3 Натисніть щоб отримати доступ до параметрів меню для таких функцій.

• За допомогою параметра "Му Speakers" (Мої гучномовці) можна перевірити версію програмного забезпечення цього виробу, оновити программе забезпечення, скинути налаштування виробу до заводських значень, встановити назву виробу і часовий пояс.
  • Дізнайтеся, як користуватися Chromecast вбудовано.
  • Дізнайтеся, як користуватися Spotify Connect.
• Доступ до юридичної інформації і повідомлення.
• Доступ до підтримки клієнтів.

5 Просторове калібрування

Просторове калібрування використовується для досягнення описаних нижче зручностей, водночас оптимізуючи налаштування об'ємного звуку.

• Можно розташувати бездротові гучномовці об'ємного звуку, як Вам завгодно, та
  • автоматично збалансувати їх розташування з урахуванням Вашого місцезнаходження.

Просторове калібрування передбачає два кроки.

• Крок 1: калібрування зони прослуховування
• Крок 2: калібрування місця розташування гучномовців об'ємного звуку

Коли виконувати калібрування

• Якщо Ви виконуєте просторове калібрування вперше, почергово виконайте крок 1 і крок 2.
• Якщо Ви змінюєте місце прослуховування, почергово виконайте крок 1 і крок 2.
• Якщо Ви змінюєте місце розташування бездротових гучномовців об'ємного звуку, виконайте лише крок 2 (крок 1 можна опустити).

Перш ніж почати

• Переконайтеся, що в приміщенні є досить тихо.
• Перевірте, чи між лівим і правим базовими гучномовцями немає перешкод.
- Розташуйте бездротові гучномовці об'ємного звуку так, щоб вони були обернені динаміком до головного блока.
- Перевірте, чи головний блок, бездротові гучномовці об'ємного звуку можуть повністю "бачити" один одного і жодна перешкода між ними не блокує цього зв'язку.

• Мінімальна відстань між лівим і правим базовими гучномовцями становить 0,8 м, а максимальна – 3 м.
• Мінімальна відстань між бездротовими гучномовцями об'ємного звуку та головним блоком становить 0,8 м, а максимальна – 6 м.

Крок 1: калібрування зони прослуховування

Цей крок дозволяє оптимізувати об'ємне звучання за допомогою збалансування місця прослуховування.

1 Поставте бездротові гучномовці об'ємного звуку на два місця, де Ви переважно сидите (наприклад, на дивані). • Бездротові гучномовці об'ємного звуку мають бути у бездротовий спосіб з'єднані з головним блоком (натисніть SOD на бездротовому гучномовці).

2 Натисніть та утримуйте CALIBRATION на пульті дистанційного керування протягом трьох секунд, щоб запустити калібрування.

На інформаційній панелі з'явиться індикація ZONE (зона).
Бездротові гучномовці об'ємного звуку можуть видавати звуки калібрування.

3 Почекайте, поки звуки калібрування не стихнуть. → На інформаційній панелі з'явиться індикація ->SPEAKER (гучномовець).
4 Після цього виконайте поданий крок 2 (калібрування місця розташування гучномовців об'ємного звуку), щоб завершити і зберегти нові налаштування.

Крок 2: калібрування місця розташування гучномовців об'ємного звуку

Цей крок дозволяє оптимізувати об'ємне звучання за допомогою збалансування розташування бездротових гучномовців об'ємного звуку.

1 Розташуйте бездротові гучномовці об'ємного звуку, як Вам зручно. • Бездротові гучномовці об'ємного звуку мають бути у бездротовий спосіб з'єднані з головним блоком (натисніть SOD на бездротовому гучномовці).

2 Натисніть CALIBRATION один раз, щоб запустити калібрування.

- Натисніть CALIBRATIONтричі, щоб запустити калібрування, якщо Ви змінили місце розташування бездротових гучномовців об'ємного звуку та пропустили крок 1

(калібрування зони прослуховування) після завершення попереднього етапу просторового калібрування.

→ Бездротові гучномовці об'ємного звуку можуть видавати звуки калібрування.

3 Почекайте, поки звуки калібрування не стихнуть.

→ У разі успішного калібрування на інформаційній панелі відобразиться індикація DONE (готово). А нові налаштування буде збережено.

Примітка

• Просторове калібрування триває близько трьох хвилин.
- Покращення об'ємного звучання помітне лише у разі, якщо бездротові гучномовці об'ємного звуку було неправильно розташовано або якщо музика, що відтворюється, має сильний ефект об'ємного звуку.
- Якщо бездротові гучномовці об'ємного звуку поміняти місцями, в кінці калібрування протягом кількох секунд відображатиметься індикація L<->R, після чого калібрування буде завершено.
• Під час калібрування можна натиснути кнопку CALIBRATION, щоб скасувати калібрування, і повернути стандартні налаштування.
- Якщо просторове калібрування буде невдалим, на інформаційній панелі відобразиться повідомлення про помилку, таке як FAIL (невдало), і буде повернуто стандартні налаштування.
- Якщо просторове калібрування буде невдалим, спробуйте виконати його ще раз, обов'язково дотримуючись точності калібрування, описаної на початку цього розділу.

6 Use your product

У цьому розділі подано інформацію щодо використання виробу для відтворення звуку з під'єднаних пристроїв.

Перед використанням

• Виконайте необхідні під'єднання, описані в короткому посібнику та посібнику користувача.
• Виберіть на цьому виробі відповідне джерело сигналу для інших пристроїв.

Налаштування гучності

1 Натискайте Volume +/-, щоб збільшити чи зменшити рівень гучності.

• Щоб вимкнути звук, натисніть кнопку 🚙️.
• Щоб відновити звук, натисніть кнопку ✿ ще раз або натисніть кнопку Volume +/-

Лише для бездротових гучномовців об'ємного звуку

1 Коли бездротові гучномовці об'ємного звуку у бездротовий спосіб під'єднано до головного блока (у режимі SOD), для збільшення або зменшення рівня гучності натискайте кнопку REAR VOL.+/-.

Вибір параметрів звуку

У цьому розділі описано, як вибрати оптимальні параметри звуку для відтворення файлів із музикою або відео.

Режим звуку

Вибирайте попередньо визначені режими звуку відповідно до власних потреб для відтворення відео чи музики.

• Натисніть MOVIE, щоб створити об'ємне звучання. Ідеальний варіант для перегляду відео.
• Натисніть MUSIC, щоб створити двоканальний чи багатоканальний стереозвук. Ідеальний варіант для прослуховування музики.
• Натисніть VOICE, щоб створити звуковий ефект, який робить людський голос більш чітким та зрозумілим для прослуховування.
• Натисніть SMART, щоб автоматично вибрати попередньо визначений режим звуку (MOVIE, MUSIC або VOICE) залежно від вхідного аудіовмісту для оптимального звучання.

CLOSE TO ME (біля мене)

Для максимально чистого звуку, що не турбує сусідів, поставте обидва бездротові гучномовці об'ємного звуку біля себе та активуйте цю функцію (щоб вимкнути звук на головному блоці).

Примітка

• Це можна зробити лише тоді, коли бездротові гучномовці об'ємного звуку під'єднано до головного блока у бездротовий спосіб (або увімкнено режим SOD).
• Якщо увімкнено режим CLOSETO ME (біля мене), функції для кнопок MOVIE та MUSIC вимкнено.

1 Натисніть та утримуйте VOICE протягом 3 секунд, щоб увімкнути цю функцію.

На інформаційній панелі один раз відобразиться індикація CLOSE TO ME (біля мене).

→ Звук головного блока вимкнено.

2 Щоб вийти з цього режиму звуку, натисніть та утримуйте VOICE знову протягом трьох секунд. → Буде увімкнено попередній режим звуку.

Еквалайзер

Можна змінювати налаштування високих та низьких частот виробу.

1 Щоб змінити частоту, натискайте TREBLE +/- або BASS +/-

Синхронізація відео та звуку

Якщо аудіо та відео відтворюються несинхронізовано, встановіть затримку аудіо відповідно до відтворення відео.

1 Щоб синхронізувати звук і відео, натисніть AUDIO SYNC +/-. • AUDIO SYNC + збільшує затримку відтворення звуку, а AUDIO SYNC - зменшує затримку відтворення звуку.

Автоматичне регулювання гучності

Вмикайте функцію автоматичного регулювання гучності для забезпечення сталого рівня гучності в разі вибору іншого джерела.

Вона також зменшує динаміку звуку, збільшуючи гучність для тихих сцен і зменшуючи гучність для гучних сцен.

1 Щоб увімкнути чи вимкнути функцію автоматичного регулювання гучності, натисніть AUTO VOL..

→ Коли функцію автоматичного регулювання гучності буде увімкнено, на інформаційній панелі один раз відобразиться індикація ON AUTO VOLUME.

→ Коли функцію автоматичного регулювання гучності буде вимкнено, на інформаційній панелі один раз відобразиться індикація OFF AUTO VOLUME.

Нічний режим

Для тихого прослуховування нічний режим притишує голосні звуки під час відтворення аудіо. Нічний режим доступний лише для звукових доріжок Dolby Digital.

1 Щоб увімкнути чи вимкнути нічний режим, натисніть NIGHT.

→ Коли нічний режим увімкнено, на короткий період часу на інформаційній панелі відображається індикація ON NIGHT.

→ Коли нічний режим вимкнено, на короткий період часу на інформаційній панелі відображається індикація OFF NIGHT.

Примітка

- Якщо ввімкнено функцію автоматичного регулювання гучності, ввімкнути нічний режим неможливо.

MP3-програвач

Під'єднуйте МРЗ-програвач і слухайте аудіофайли або музику.

Що потрібно?

• MP3-програвач.
  • 3,5-мм стерео аудіокабель.

1 За допомогою 3,5-мм стерео аудіокабелю під'єднайте МРЗ-програвач до роз'єму AUDIO IN на правому базовому гучномовці.
2 Кілька разів натисніть AUDIO IN. → На дисплеї з'явиться напис AUDIO IN.
3 За допомогою кнопок на МРЗ-програвачі виберіть і відтворіть аудіофайли або музику.

- На МРЗ-програвачі рекомендується налаштовувати гучність у діапазоні 80% від максимальної гучності.

USB-накопичувачі

Слухайте аудіо з USB-накопичувача, такого як MP3-програвач, флеш-накопичувач USB тощо.

Що потрібно?

- USB-накопичувач, відформатований для файлової системи FAT або NTFS і сумісний із класом носіїв великої ємності.

1 Під'єднайте USB-накопичувач до цього виробу.
2 Натисніть кнопку USB на пульті дистанційного керування.
3 Для керування відтворенням користуйтеся пультом дистанційного керування.

• Натискайте для відтворення, призупинення або відновлення відтворення.
• Натискайте ◀/▶ для переходу до попередньої або наступної доріжки.

• Під час відтворення вмісту USB-пристрою натисніть USB, щоб вибрати один із поданих режимів відтворення.

• RPT TRACK: повторюване відтворення поточної доріжки.

• RPT ALL: повторюване відтворення усіх доріжок в одній папці.
• RPT RANDOM: довільне відтворення в одній папці.
• RPT OFF: вихід, із режиму повторюваного або довільного відтворення.

Примітка

• Цей виріб може бути несумісним із певними типами USB-накопичувачів.
  • У разі використання кабельного USB-подовжувача, концентратора USB або універсального USB-пристрою для зчитування USB-накопичувач може бути не розпізнано.
• Протоколи РТР та МТР цифрового фотоапарата не підтримуються.
• Не виймайте USB-накопичувач, коли з нього зчитуються дані.
• Музичні файли, захищені технологією DRM (MP3), не підтримуються.
  • Підтримується USB-роз'єм: 5 В—1 А.

Відтворення музики через Bluetooth

За допомогою Bluetooth з'єднайте виріб із пристроєм із підтримкою Bluetooth (наприклад, iPad, iPhone, iPod touch, телефоном Android чи ноутбуком) і слухайте аудіофайли, збережені на пристрої, через гучномовці цього виробу.

Що потрібно?

• Пристрій Bluetooth, який підтримує:
  • Профілі Bluetooth: A2DP, AVRCP
• Версія Bluetooth: Bluetooth V4.1 з підтримкою технології низького споживання енергії (Bluetooth Low Energy)
• Робочий діапазон між головним блоком (лівим і правим базовими гучномовцями) і пристроєм Bluetooth становить приблизно 10 метрів.

Примітка

• Передача музики може перериватися через перешкоди між пристроєм і цим виробом, такі як стіна, металевий корпус, який покриває пристрій, чи інші пристрої поблизу, які працюють на тій самій частоті.
• Щоб під'єднати цей виріб до іншого пристрою Bluetooth, розірвіть актуальне з'єднання Bluetooth.

Bluetooth на головному блоці

1 На пульті дистанційного керування натисніть ③, щоб перемкнути головний блок у режим Bluetooth.

→ На інформаційній панелі блимає індикація ВТ.

2 На пристрої Bluetooth увімкніть функцію Bluetooth, знайдіть і виберіть Philips E6 для з'єднання (про увімкнення функції Bluetooth читайте в посібнику користувача пристрою Bluetooth).

→ Під час з'єднання на інформаційній панелі блимає напис ВТ.

3 Зачекайте, поки на інформаційній панелі не засвітиться ВТ.

→ У разі успішного з'єднанням на інформаційній панелі засвічується індикація ВТ.

→ У разі помилки з'єднання на інформаційній панелі блимає напис ВТ.

4 Виберіть і відтворіть аудіофайли чи музику на пристрої Bluetooth.

- Якщо виклик надходить під час відтворення, тоді відтворення музики буде призупинено (ця функція залежить від під'єднаного мобільного телефону).

- Якщо пристрій Bluetooth підтримує профіль AVRCP, на пульті дистанційного керування можна натиснути ◄/▶; щоб перейти до доріжки, або ▶II, щоб призупинити чи продовжити відтворення.

- Якщо передача музики переривається, перемістіть пристрій Bluetooth ближче до головного блока.

5 Щоб вийти з режиму Bluetooth, виберіть інше джерело.

→ Якщо повернутися у режим Bluetooth, з'єднання Bluetooth відновлюється.

- Щоб розірвати актуальне з'єднання Bluetooth, натисніть та утримуйте кнопку на пульті дистанційного керування.

Bluetooth на окремому гучномовці об'ємного звуку

Лівий або правий гучномовці об'ємного звуку можна використовувати як окремий гучномовець Bluetooth, незалежно від головного блока.

1 Натисніть кнопку на лівому або правому гучномовці об'ємного звуку, щоб перейти в режим Bluetooth.

Світлодіодний індикаторна лівому або правому гучномовці об'ємного звуку блимає.

2 На пристрої Bluetooth увімкніть функцію Bluetooth, знайдіть і виберіть назву лівого або правого гучномовця об'ємного звуку для початку з'єднання (як увімкнути Bluetooth, див. у посібнику користувача пристрою Bluetooth).

- Philips E6 -L позначає лівий гучномовець об'ємного звуку, а Philips E6 -R — правий.

Під час з'єднання світлодіодний індикатор ⑧ на лівому або правому гучномовці об'ємного звуку блимає.

3 Почекайте, поки світлодіодний індикатор ⑧ на гучномовці об'ємного звуку не світитиметься.

→ У разі успішного з'єднання лунає звук з'єднання, а світлодіодний індикатор ⑧ на гучномовці об'ємного звуку світиться.

→ У разі невдалого з'єднання світлодіодний індикатор 8 на гучномовці об'ємного звуку блимає.

4 Виберіть і відтворіть аудіофайли чи музику на пристрої Bluetooth.

- Якщо виклик надходить під час відтворення, тоді відтворення музики буде призупинено (ця функція залежить від під'єднаного мобільного телефону).

- Якщо передача музики переривається, перемістіть пристрій Bluetooth ближче до гучномовця об'ємного звуку.

5 Щоб вийти з Bluetooth, натисніть кнопку на SOD гучномовці об'ємного звуку.

4) Потім гучномовець об'ємного звуку в бездротовий спосіб повторно під'єднається до головного блока.

→ Якщо повернутися у режим Bluetooth, з'єднання Bluetooth відновлюється.

- Щоб розірвати поточне з'єднання Bluetooth, натисніть та утримуйте кнопку ③ на гучномовці об'ємного звуку.

Примітка

•Користуватися пультом дистанційного керування для цієї функції неможливо.

Бездротові стереогучномовці Bluetooth

Можна також з'єднати в пару між собою лівий і правий гучномовці об'ємного звуку як одне ціле для створення стерео ефекту через Bluetooth, незалежно від головного блока.

Лівий гучномовець об'ємного звуку діє як головний гучномовець, а правий — як підпорядкований.

1 За допомогою кнопок на лівому та правому гучномовцях об'ємного звуку можна перемкнути обидва гучномовці в режим Bluetooth.

• Перевірте, чи обидва гучномовці об'ємного звуку ввімкнено.

• Переконайтеся в тому, що правий гучномовець об'ємного звуку на даний момент не підключено до іншого пристрою Bluetooth.

Світлодіодні індикаторіна лівому і правому гучномовцях об'ємного звуку блимають.

2 Натискайте кнопки Фа лівому і правому гучномовцях об'ємного звуку для ініціалізації з'єднання пару.

Світлодіодний індикатора лівому гучномовці об'ємного звуку блимає, а світлодіодний індикатор на правому гучномовці об'ємного звуку світиться, що означає, що правий гучномовець об'ємного звуку під'єднано до лівого.

3 На пристрої Bluetooth увімкніть функцію Bluetooth, виконайте пошук і виберіть Philips E6 L, щоб під'єднати лівий гучномовець об'ємного звуку до пристрою Bluetooth (як увімкнути Bluetooth, читайте в посібнику користувача пристрою Bluetooth).

→ Під час з'єднання лівого гучномовця об'ємного звуку та пристрою Bluetooth світлодіодний індикатор на лівому гучномовці об'ємного звуку продовжує блимати.

4

Почекайте, поки світлодіодний індикатор 8 на лівому гучномовці об'ємного звуку не почне світитися.

→ У разі встановлення вдалого з'єднання між лівим гучномовцем об'ємного звуку і пристроєм Bluetooth світлодіодний індикатор на лівому гучномовці об'ємного звуку світитиметься.

→ Якщо лівий гучномовець об'ємного звуку і пристрій Bluetooth з'єднати не вдасться, світлодіодний індикатор на лівому гучномовці об'ємного звуку продовжить блимати.

5

Виберіть і відтворіть аудіофайли чи музику на пристрої Bluetooth.

• Якщо виклик надходить під час відтворення, тоді відтворення музики буде призупинено (ця функція залежить від під'єднаного мобільного телефону).
• Якщо передача музики переривається, перемістіть пристрій Bluetooth ближче до лівого гучномовця об'ємного звуку.

6

Щоб розірвати з'єднання в пару правого й лівого гучномовців об'ємного звуку, натисніть кнопку SOD на правому гучномовці об'ємного звуку.

Або щоб вийти з режиму Bluetooth чи припинити відтворення через Bluetooth, натисніть кнопку SOD на лівому гучномовці об'ємного звуку.

- Щоб розірвати з'єднання Bluetooth, натисніть та утримуйте кнопку 8 на лівому гучномовці об'ємного звуку.

Примітка

•Користуватися пультом дистанційного керування для цієї функції неможливо.

З'єднання Bluetooth через NFC

NFC (зв'язок на невеликих відстанях) – це технологія, що створює бездротовий зв'язок на невеликій відстані між NFC-сумісними пристроями, наприклад мобільними телефонами.

Що потрібно?

• Пристрій Bluetooth із функцією NFC.
• Для з'єднання у пару торкніться пристроєм NFC до позначки NFC на правому базовому гучномовці.

Примітка

- Функція NFC доступна лише для головного блока і недоступна для лівого та правого гучномовців об'ємного звуку.

1 Увімкніть функцію NFC на пристрої Bluetooth (детальну інформацію шукайте в посібнику користувача пристрою).
2 Торкніться NFC-пристроєм позначки NFC на цьому виробі та тримайте доти, поки цей виріб не подасть звуковий сигнал.
• Перевірте, чи цей виріб увімкнено з режиму очікування і наразі відключено від іншого пристрою Bluetooth.
На інформаційній панелі засвічується напис ВТ, а пристрій NFC під'єднано до цього виробу через Bluetooth.
→ У разі помилки з'єднання на інформаційній панелі блимає напис ВТ.

3 Виберіть і відтворіть аудіофайли чи музику на пристрої NFC.

- Щоб роз'єднати пристрої, знову торкніться пристроєм NFC позначки NFC на цьому виробі.

Автоматичний перехід у режим очікування

Режим очікування у мережі

Якщо виріб під'єднано до мережі, він автоматично переходить у режим очікування у мережі через 15 хвилин бездіяльності. У режимі очікування у мережі коротший час запуску з режиму очікування, а також оптимізовані налаштування для потокової передачі музики з мобільних додатків.

Режим очікування з економією енергії

Якщо виріб не під'єднано до мережі, він автоматично переходить у режим очікування з економією енергії через 15 хвилин бездіяльності. У режимі очікування з економією енергії час запуску з режиму очікування довший, а також менше споживання енергії. У режимі роботи в мережі можна також натиснути та утримувати кнопку ⏻ на пульті дистанційного керування, щоб перемкнути цей виріб у режим очікування з економією енергії.

Примітка

•Якщо цей виріб перебуває у режимі очікування з економією енергії, червоний світлодіодний індикатор на правому базовому гучномовці засвічується.
• Якщо цей виріб перебуває у режимі очікування в мережі, на правому базовому гучномовці засвічується білий світлодіодний індикатор, а червоний індикатор згасає.

Налаштування яскравості інформаційної панелі

Можна кілька разів натиснути DIM, щоб вибрати інший рівень яскравості інформаційної панелі на цьому виробі. Якщо вибрати параметр DIM 0, світлодіодне повідомлення вимкнеться через 10 секунд бездіяльності кнопок.

Застосування заводських налаштувань

У разі відсутності відповіді з цього виробу або виникнення проблем налаштування мережі можна скинути налаштування цього виробу до стандартних заводських значень.

Примітка

• Після відновлення стандартних налаштувань виріб автоматично вимкнеться і знову увімкнеться.

Варіант 1:

1 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.

• Переконайтеся, що цей виріб під'єднано до мережі.
• Переконайтеся, що гучномовці об'ємного звуку під'єднано до головного блока.

2 Перейдіть на головну сторінку додатка.
3 Торкніться для доступу до меню параметрів.
4 Виберіть "My Speakers" (Мої гучномовці). → У списку відобразяться під'єднані пристрої.
5 Потім виберіть "Factory Reset" (Скинути до заводських значень) і виконайте вказівки на екрані, щоб завершити.

Варіант 2:

1 На правому базовому гучномовці та бездротових гучномовцях об'ємного звуку відповідно натисніть та утримуйте за допомогою шпильки кнопку RESET протягом 5 секунд, щоб скинути налаштування виробу.

7 Оновлення програмного забезпечення

Щоб отримувати найкращі функції і підтримку, оновлюйте програмне забезпечення виробу.

Примітка

• Коли цей виріб під'єднано до мережі, у разі виявлення оновлення програмного забезпечення на правому базовому гучномовці засвічується оранжевий індикатор.
• Для оновлення потрібен деякий час. Під час оновлення на інформаційній панелі цього виробу відображається напис "UPG" (оновлення); дочекайтеся завершення оновлення.

Порівняння версії програмного забезпечення

1 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.
• Переконайтеся, що цей виріб під'єднано до мережі.
2 Перейдіть на головну сторінку додатка.
3 Торкніться для доступу до меню параметрів.
4 Виберіть "My Speakers" (Мої гучномовці). → У списку відобразяться під'єднані пристрої.
5 Потім виберіть "About" (Про продукт). → Відобразяться номер версії програмного забезпечення та інша інформація про виріб.

Основлення программного забезпечення через Интернет

1 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.

• Переконайтеся, що цей виріб під'єднано до мережі.

2 Перейдіть на головну сторінку додатка.

3 Торкніться для доступу до меню параметрів.

4 Виберіть "My Speakers" (Мої гучномовці). → У списку відобразяться під'єднані пристрої.

5 Виберіть назву цього виробу, після чого виберіть "Software Update" (Основити ПЗ) > "Network" (Мережа).

6 Здійсніть оновлення, дотримуючись вказівок на екрані.

Під час оновлення на інформаційній панелі відображається напис "UPG XX" (оновлення), де "XX" означає виконання оновлення у відсотках.

→ Після завершення оновлення виріб автоматично вимкнеться і ввімкнеться знову.

Якщо виникне помилка оновлення, на інформаційній панелі відобразиться напис "ERROR" (помилка), після чого цей виріб автоматично вимкнеться й увімкнеться знову та попросить перезапустити процес оновлення.

Основлення программного забезпечення за допомогою USB-пристрою

Увага!

•Під час оновлення програмного забезпечення не вимикайте живлення і не виймайте USB-накопичувач, оскільки це може пошкодити цей виріб.

Що потрібно?

- USB-накопичувач, відформатований за файловою системою FAT16, FAT32 або NTFS.

1 Перевірте наявність найновішої версії програмного забезпечення на веб-сайті www.philips.com/support.

- Відшукайте потрібну модель і натисніть пункт "Програмне забезпечення та драйвери".

2 Завантажте программе забезпечення на USB-накопичувач.

① Розархівуйте завантажений файл і перевірте, чи папка називається "UPG".
② Помістіть файл "UPG" у кореневий каталог.

3 Вставте USB-накопичувач у роз'єму (USB) на цьому виробі.

4 Запустіть додаток Philips "HCWeSet" на мобільному пристрої.

• Переконайтеся, що цей виріб під'єднано до мережі.

5 Перейдіть на головну сторінку додатка.
6 Торкніться для доступу до меню параметрів.
7 Виберіть "My Speakers" (Мої гучномовці). → У списку відобразяться під'єднані пристрої.
8 Виберіть назву цього виробу, після чого виберіть "Software Update" (Основити ПЗ) > "USB".
9 Здійсніть оновлення, дотримуючись вказівок на екрані.

Під час оновлення на інформаційній панелі відображається напис "UPG XX" (оновлення), де "XX" означає виконання оновлення у відсотках.
Після завершення оновлення виріб автоматично вимкнеться і ввімкнеться знову.
Якщо виникне помилка оновлення, на інформаційній панелі відобразиться напис "ERROR" (помилка), після чого цей виріб автоматично вимкнеться й увімкнеться знову та попросить перезапустити процес оновлення.

8 Специфікації пристрою

Примітка

- Технічні характеристики та дизайн виробу можуть бути змінені без попередження.

Підсилювач

• Загальна вихідна потужність: 192 Вт RMS (+/- 0,5 дБ, 10% THD)
• Частотна характеристика: 20 Гц – 20 кГц / ±3 дБ
• Співвідношення "сигнал-шум": > 65 дБ (CCIR) / (за шкалою А)
• Вхідна чутливість:
• AUDIO IN: 500 мВ
• AUX: 1000 мВ

Звук

• Цифровий аудіовхід S/PDIF:
• Коаксіальний: IEC 60958-3
- Оптичний: TOSLINK

USB

• Сумісність: Hi-Speed USB (2.0)
- Підтримка класу: клас накопичувачів USB (MSC)
- Файлова система: FAT16, FAT32, NTFS
- Аудіофайли, які можна відтворювати: .aac, .mka, .mp3, .wav, .m4a, .flac, .ogg, .ape, .dsf, .dff

WLAN

•Частотний діапазон/вихідна потужність:

• 2412–2472 МГц (Європа) / ≤ 20 дБм

• 2412–2462 МГц (США та Азія) / ≤ 20 дБм

• 5180–5240 МГц (у світі) / ≤ 14 _ДБм

- 5745–5825 МГц (США та Азія) / ≤ 14 дБм

• У Європі використання частоти 5150–5350 МГц дозволено лише в приміщенні.

•Підтримка бездротових стандартів: IEEE802.11 a/b/g/n

•Підтримувані канали:

• 2,4 ГГц: від 1 до 13 (Європа) або від 1 до 11 (США та Азія)

- 5, X ГГц: 36, 40, 44, 48 (у всьому світі) та 149, 153, 157, 161, 165 (США та Азія)

Bluetooth

•Профілі Bluetooth: A2DP, AVRCP

•Версія Bluetooth: Bluetooth V4.1 з підтримкою технології низького споживання енергії (Bluetooth Low Energy)

•Частотний діапазон/вихідна потужність:

З'єднання бездротових гучномовців

•Частотний діапазон: 5725–5875 МГц

•Вихідна потужність: ≤ 14 дБм

Головний блок (лівий і правий базові гучномовці)

•Живлення: 110-240 В змінного струму, 50-60 Гц

•Споживання енергії: 70 Вт

- Споживання електроенергії в режимі очікування:

- Режим очікування з економією енергії: ≤ 0,5 Вт

- Режим очікування у мережі: < 6 Вт

•Розміри (Ш × В × Г): 161 × 302 × 161 мм

•Вага: 2,4 кг/кожен

•Вбудовані динаміки

• Лівий/правий канал: 2 низькочастотні динаміки (76,2 мм/3 дюйми, 8 Ом) + 2 високочастотні динаміки (25,4 мм/1 дюйм, 8 Ом)

- Центральний канал: 2 повнодіапазонні (76,2 мм/3 дюйми, 8 Ом)

Гучномовці об'ємного звуку

• Опір гучномовця: 8 Ом
  • Динаміки: 2 × 63,5 мм (2,5 дюйма), повнодіапазонні
  • Розміри (Ш × В × Г): 161 × 111 × 161 мм
• Вага: 1,0 кг/кожен

Сабвуфер

• Живлення: 110-240 В змінного струму, 50-60 Гц
• Споживання енергії: 30 Вт
• Споживання енергії у режимі очікування: ≤ 0,5 Вт
• Опір: 4 Ом
  • Динаміки: 1 x 165 мм (6,5 дюйма), низькочастотний
  • Розміри (Ш × В × Г): 222 × 441 × 222 мм
• Bara: 5,4 кг

Батареї пульта ДК

Керування споживанням енергії

• Коли пристрій є неактивним протягом 15 хвилин, він автоматично переходить у режим очікування або режим очікування в мережі.
• Щоб вимкнути з'єднання Bluetooth, натисніть та утримуйте кнопку Bluetooth на пульті дистанційного керування.
• Щоб активувати з'єднання Bluetooth, увімкніть з'єднання Bluetooth на пристрої Bluetooth або через мітку NFC (за наявності).

9 Усунення несправностей

Попередження

•Небезпека ураження електричним струмом. Ніколи не знімайте корпус пристрою.

Щоб зберегти дію гарантії, ніколи не намагайтеся самостійно ремонтувати пристрій. Якщо під час використання цього програвача виникають певні проблеми, перш ніж звертатися до центру обслуговування, скористайтеся наведеними нижче порадами. Якщо проблему вирішити неможливо, отримайте підтримку на веб-сайті www.philips.com/support.

Головний блок

Кнопки на пристрої не працюють.

- Від'єднайте виріб від розетки на кілька хвилин, а потім знову підключіть його до мережі.

Звук

Звук не подається через гучномовці цього виробу.

- Під'єднайте аудіокабель до виробу і до телевізора чи іншого пристрою. Однак, окреме аудіоз'єднання не потрібне, якщо:

- цей виріб і телевізор з'єднані за допомогою HDMI ARC, або

- пристрій під'єднано до роз'єму HDMI IN цього виробу.

• Завжди під'єднуйте аудіовхід цього виробу до аудіовиходу на телевізорі чи інших пристроях.
• Скиньте налаштування виробу до заводських.
• На пульті дистанційного керування виберіть відповідний аудіовхід.
  • Перевірте, чи не вимкнено звук на виробі.

Відсутній звук із бездротових гучномовців об'ємного звуку.

• Перевірте, чи бездротовий гучномовець об'ємного звуку ввімкнено. Натисніть кнопку Ⓧ на бездротовому гучномовці об'ємного звуку.
• Встановіть бездротові гучномовці об'ємного звуку на головний блок, щоб зарядити батарею.
• Щоб під'єднати бездротовий гучномовець об'ємного звуку до головного блока у бездротовий способ, слід натиснути кнопку SOD на бездротовому гучномовці об'ємного звуку.
• Щоб під'єднати гучномовець об'ємного звуку до окремого гучномовця Bluetooth у бездротовий спосіб, слід під'єднати гучномовець об'ємного звуку до пристрою Bluetooth.

Аудіо з головного блока не чути через сабвуфер та бездротові гучномовці об'ємного звуку.

• З'єднайте сабвуфер і головний блок у пару вручну.
• Повторно встановіть бездротові гучномовці об'ємного звуку на головний блок для з'єднання їх у пару з головним блоком.

Спотворений звук або відлуння.

- У разі відтворення аудіо з телевізора за допомогою цього виробу звук телевізора має бути вимкнено.

Аудіо та відео відтворюються несинхронізовано.

- Щоб синхронізувати звук і відео, натисніть AUDIO SYNC +/-

Bluetooth

Не вдається під'єднати пристрій до цього виробу.

- Пристрій не підтримує сумісних профілів, потрібних для виробу.

• Функцію Bluetooth на пристрої не увімкнено. Про увімкнення функції читайте в посібнику користувача пристрою.
• Пристрій під'єднано неправильно. Під'єднайте пристрій належним чином.
• Цей виріб уже під'єднано до іншого пристрою Bluetooth. Від'єднайте під'єднаний пристрій і спробуйте ще раз.

Низька якість відтворення аудіо з під'єднаного пристрою Bluetooth.

- Низька якість прийому сигналу Bluetooth. Перемістіть пристрій ближче до цього виробу або усуньте перешкоди між пристроєм і виробом.

Під'єднаний пристрій Bluetooth постійно під'єднується і від'єднується.

• Низька якість прийому сигналу Bluetooth. Перемістіть пристрій ближче до цього виробу або усуньте перешкоди між пристроєм і виробом.
• Вимкніть функцію Wi-Fi на пристрої Bluetooth, щоб уникнути перешкод.
• Для деяких пристроїв Bluetooth з'єднання Bluetooth може вимикатися автоматично для економії енергії. Це не є ознакомю збою у роботі цього виробу.

NFC

Не вдається під'єднати пристрій до цього виробу через NFC.

• Перевірте, чи пристрій підтримує функцію NFC.
• Перевірте, чи на пристрої увімкнено функцію NFC (детальну інформацію шукайте в посібнику користувача пристрою).
- Для з'єднання у пару прикладіть NFC-пристрій до позначки NFC на цьому виробі.

Интернет-служби

Не вдається передавати музику зі служби Chromecast вбудовано або Spotify Connect на цей виріб.

- Цей виріб не під'єднано до мережі, також виконайте початкове налаштування, якщо налаштування не завершено.

Не вдається під'єднати цей виріб до мережі.

• Перевірте, чи сигнал бездротової мережі не переривається мікрохвильовими печами, телефонами DECT або іншими пристроями Wi-Fi, що знаходяться поблизу.
- Розмістіть бездротовий маршрутизатор і цей виріб на відстані 5 метрів один від одного.
- Переконайтеся, що цей виріб і Ваш мобільний пристрій знаходяться в одній мережі.
- Скиньте налаштування виробу до заводських.
• Перевірте, чи бездротовий маршрутизатор підтримує mDNS.

На інформаційній панелі відображається повідомлення про помилку.

• У разі невдалого просторового калібрування відображається одне з таких повідомлень про помилку. Докладніше про повторне калібрування читайте в четвертому розділі ("Просторове калібрування").
• FAIL (невдало): вказує на те, що лівий/ правий портативний гучномовець не перебуває в режимі SOD або є поза межами діапазону калібрування, або ж наявна певна перешкода, через яку головний блок, лівий та правий портативні гучномовці не можуть повністю "бачити" один одного.
• BATT LOW (низький заряд батареї): вказує на низький заряд батареї лівого/правого портативного гучномовця.
• ERROR (помилка): вказує на те, що лівий та правий портативні гучномовці не знято з головного блока.

Мазмундар кестесі

1 Маңызды акпарат 2

Қауіпсіздік 2

ΘΗΙΜ ΚΥΤΙΜΙ 3

Негізгі жабдыкты косу 9

Желі орнату ￥сынысы 9

Динамиктерді зарядтау 10

Автоматты күту режимі 24

Катты кызып кету каупі бар!

Батареяларды жутып кою каупі бар!

Он жак негізгі динамик

Қашыктан баскару пульті

⑦ Дыбыс режимін баскару

MUSIC: стерео дыбыс режимін тандау.

Негізгі жабдыкты косу

→ Он жак негізгі динамиктегі ак тусті жарык диод жыпылыктайды.

Динамиктерді зарядтау

2 Калибрлеуді бастау ушін CALIBRATION туймесін басыңыз.

Автоматты күту режимі

Желілік күту режимі

•Егер өнім ЕСО күту режимінде болса, он жак негізгі динамиктегі кызыл түсті жарык диод жанады.
- Егер онім желілік куту режимінде болса, он жак негізгі динамиктегі ак тусті жарык диод пен кызыл тусті жарык диод ёшеді.

65 дБ (CCIR) / (А-өлшенген)
- Кіріс сезімталдык: - AUDIO IN: 500 мВ - AUX: 1000 мВ

Дыбыс

• S/PDIF сандык дыбыс кірісі:
• Коаксиалды: IEC 60958-3
- Оптикалык: TOSLINK

USB

•NFC жилігі: 13,56 МГц

•Куту режимінде куатты тұтыну:

• ECO күту режимі: ≤ 0,5 Вт

- Желі күту режимі: < 6 Вт

•Θλшемдері (Ε × Ε × Κ):

161 × 302 × 161 мм

•Кірістірілген динамиктер

• Динамик кедергісі: 8 Ом

• Динамик драйверлері: 2 × 63,5 мм (2,5") TOЛЫК аУКЫМ

• Олшемдері (Е × Б × К): 161 × 111 × 161 мм

• Олшемдері (Е × Б × К): 222 × 441 × 222 мм

- Салмағы: 5,4 кг

Куту режимінде куатты баскару
