Artisan 64 - Mikroskop Discovery - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mikroskop
Marka	Discovery
Model	Artisan 64
Büyütme Aralığı	40x ila 1000x
Aydınlatma Tipi	LED, dahili
Güç Kaynağı	AC adaptör veya 3x AA pil
Boyutlar (yaklaşık)	30 x 20 x 40 cm
Ağırlık (yaklaşık)	2.5 kg
Oküler	WF10x (geniş alan)
Objektifler	4x, 10x, 40x, 100x (yağ)
Tabla	Çift katmanlı mekanik tabla
Kondansatör	Abbe kondansatör (iris diyaframlı)
Odaklama Sistemi	Kaba ve ince odaklama düğmeleri
Dahil Aksesuarlar	Hazır lamlar, toz örtüsü, lens temizleme bezi, immersiyon yağı
Bakım	Lensleri lens kağıdı ile temizleyin; solventlerden kaçının. Kuru bir yerde saklayın.
Güvenlik Önlemleri	Mikroskop aracılığıyla doğrudan güneşe veya parlak ışık kaynaklarına bakmayın.
Yedek Parça Bulunabilirliği	Değiştirilebilir ampuller, okülerler, objektifler yetkili bayilerden temin edilebilir.
Onarılabilirlik	Kullanıcı tarafından değiştirilebilir lamba; diğer onarımlar yetkili servis merkezi tarafından yapılır.
Kullanım Kılavuzu	Kullanım kılavuzu (48 sayfa, İngilizce) indirilebilir.

Sık sorulan sorular - Artisan 64 Discovery

Mikroskop lenslerini nasıl temizlerim?

Lens kağıdı veya yumuşak bir mikrofiber bez kullanın. Sadece damıtılmış su veya lens temizleme solüsyonu ile nemlendirin. Amonyak bazlı temizleyicilerden kaçının.

Artisan 64'ün maksimum büyütmesi nedir?

Maksimum büyütme, 100x yağ daldırmalı objektif ve 10x oküler kullanıldığında 1000x'tir.

AC priz yoksa pil kullanabilir miyim?

Evet, mikroskop tabana takılan 3 AA pil (dahil değildir) ile çalıştırılabilir. Ayrıca bir AC adaptör de dahildir.

Odağı nasıl ayarlarım?

Düşük büyütmede ilk odaklama için kaba odaklama düğmesini, ardından keskin detay için ince odaklama düğmesini kullanın. Her zaman en düşük objektifle başlayın.

Görüntüm neden bulanık?

Lenslerin temiz olduğundan, tablanın doğru ortalandığından ve kondansatör ile iris diyaframının kullanılan objektife göre ayarlandığından emin olun. Ayrıca numunenin tabla üzerinde doğru yerleştirildiğinden emin olun.

Aydınlatma ampulünü nasıl değiştiririm?

Mikroskop fişini çekin, ters çevirin ve ampul bölmesine erişin. 3.5V/0.5A LED ampul (veya kılavuzda belirtildiği gibi) ile değiştirin. Gerekirse tornavida kullanın.

Ne tür immersiyon yağı kullanmalıyım?

Kırılma indisi yaklaşık 1.515 olan, mikroskopiye özel immersiyon yağı kullanın. 100x objektifi kullanmadan önce lama bir damla uygulayın.

Mikroskobu canlı numune gözlemi için kullanabilir miyim?

Evet, ıslak örnekler veya küçük organizmalar için. Ezilmemesi için çukur lam veya lamel kullanın. Tabla klipsleri lamı yerinde tutar.

Mikroskobu güvenle nasıl taşırım?

Mikroskobu her zaman iki elle taşıyın: biri kolda, diğeri tabanın altında. Kullanılmadığında verilen toz örtüsü altında saklayın.

Yedek parçaları nerede bulabilirim?

Discovery desteğiyle iletişime geçin veya yetkili bayileri ziyaret edin. Oküler ve objektif gibi yaygın yedek parçalar çevrimiçi olarak mevcuttur.

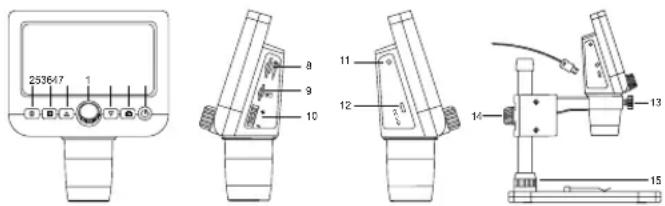

KULLANIM KILAVUZU Artisan 64 Discovery

1 Odaklama tekeri
② Kurulum
3 Fotoğraf/Video/Oynatma
4 Yukari
5 Aşağı
6 Kaydet
⑦ Güç açma/kapama
8 LED Dimmer (kısıcı/artırıcı)
9 MicroSD yuvası
10 Dijital yakınlaştırma düğmesi

⑪ Şarj göstergesi
12 DC: pil şarj edilsin mi
USB: Bilgisayar çıkışı
13 Kilitleme vidası
14 Kundak kolu kilitleme düğmesi
15 Kundak kilitleme halkası

Kit içeriği: mikroskop, mikroskop standı, USB kablosu, 1 GB microSD hafıza kartı, yazılım CD'si, kullanıcı kılavuzu ve garanti belgesi.

RETİNADA KALICI HASARA neden olabileceğinden ve KÖRLÜĞE yol açabileceğinden kesinlikle, hiçbir koşul altında Güneşe, başka bir parlak ışık kaynağına ya da bu cihaz aracılığıyla bir lazere doğrudan bakmayın.

Mikroskop kurulumu

Mikroskobu ve tüm aksesuarları ambalajdan çıkarın. Lamel yuvasını sabit bir yüzeye yerleştirin. Kundak kilitleme halkasını (15) kundağın metal tüpüne takın. Metal tüpü lamel yuvasının açıklığına yerleştirin ve halka (15) ile yerine sabitleyin. Mikroskobu kundak kolundaki kelepçeye yerleştirin ve kilitleme vidasını (13) sıkın. Kundak kolunu yerine sabitlemek için kilitleme düğmesini (14) sıkın. Mikroskobu çalıştırmak için USB kablosu ile bilgisayarınıza bağlayın.

PortableCapture yazılımı

Kurulum CD'sini CD sürücünüze yerleştirin. Uygulamayı yüklemek için PortableCapture ögesine çift tıklayın ve ekrandaki talimatları izleyin. Kurulum CD'si, User Manual (Kullanıcı Kılavuzu) klasöründe bulabileceğiniz kullanma kılavuzunun bir kopyasını içerir. Mikroskobu bir USB kablosu ile bilgisayarınıza bağlayın ve PortableCapture uygulamasını çalıştırın. Mikroskobun bilgisayara bağlı olmaması durumunda bir açılır mesaj sizi uyaracaktır.

Mikroskobun kullanımı

Odaklama ayarı

Lamel üzerine bir örnek koyun ve görüş odaklanana kadar odaklama tekerini (1) döndürün.

Dijital yakınlaştırma

Yakınlaştırma veya uzaklaştırma yapmak için mikroskop gövdesi (10) üzerindeki dijital yakınlaştırma düğmesine basın.

Bir görüntü alma veya video kaydetme

1) MicroSD kartını microSD yuvasının içine yerleştirin (9). Maksimum kart boyutu 32 GB boyutundadır.
2) En iyi odağı sağlamak adına Odak tekerini (1) döndürerek görüntülemek istediğiniz nesnenin görüntüsünü odaklayın.
3) Kaydet düğmesine (6) basarak, fotoğraf microSD karta kaydedilir.
4) Video kaydetme moduna geçmek için, Fotoğraf/Video/Oynatma düğmesine (3) basın.
Ardından, video kaydını başlatmak için Kaydet düğmesine (6) basın. Video kaydını durdurmak için Kaydet düğmesine tekrar basın.

Oynatma

1) MicroSD kartını yuva içine yerleştirin (9).
2) Oynatma moduna geçmek için Fotoğraf/Video/Oynatma düğmesine (3) basın.
3) Onceden kaydedilmiş fotoğraflar ve videolar arasında gezinmek için Yukarı (4) ve Aşağı düğmelerine (5) basın.

Dosya silme

1) MicroSD kartını yuva içine yerleştirin (9).
2) Oynatma moduna geçmek için Fotoğraf/Video/Oynatma düğmesine (3) basın.
3) Silinecek bir dosya seçmek için Ayarla düğmesine (2) basın.

Bilgisayarda Toplu Depolama

1) MicroSD kartını yuva içine yerleştirin (9).

2) Karttan bilgisayarınıza görüntüler veya videolar indirmek için mikroskobu USB kablosu ile bilgisayarınıza bağlayın.

Bilgisayarda Önizleme

1) Yalnızca yüklü yazılım ile çalışır.

2) MicroSD kartı yuvadan çıkartın.

3) Mikroskobu USB kablosu ile bilgisayarınıza bağlayın.

Uygulama menüsü

Bir görüntüyü kaydedin

Video kaydını başlatın ve durdurun

Aralık kaydı (görüntülerin veya videoların kaydedilmeye başlanacağı saati, bunlar arasındaki süreyi, video süresini ve kaydedilecek görüntü ve video sayısını belirleyebilirsiniz)

Tam ekran modu. Tam ekran modundan çıkmak için klavyenizdeki Escape tuşuna basın veya ekrandaki herhangi bir noktaya çift tıklayın

File (Dosya)

Photos Directory (Fotoğraf Dizini): kaydedilen görüntüler için bir dizin belirleyin. Videos Directory (Video Dizini): kaydedilen videolar için bir dizin belirleyin.

Options (Seçenekler)

Resolution (Çözünürlük): görüntü çözünürlüğünü ayarlayın.

Date/Time (Tarih/Saat): önizleme sırasında kaydın tarih ve saatini görüntüleyin veya gizleyin.

Language (Dil): kullanıcı arayüzünün dilini değiştirin.

XY Guide (XY Kılavuz): görüntüler üzerinde bir kılavuzu gizleyin veya görüntüleyin.

Full screen mode (Tam ekran modu): tam ekrana geçiş yapın.

Capture (Kayit)

Photo (Fotoğraf): bir fotoğraf kaydedin.

Video: bir video kaydedin.

Bir görüntünn kaydedilmesi

Araç çubuğundaki ilgili simgeye tıklayın veya Capture (Kayıt) menüsünden Photo (Fotoğraf) öğesini seçin.

Video kaydı

Araç çubuğunda yer alan ilgili simgeye tıklayın veya Capture (Çekim) menüsünden Video öğesini seçin.

Aralık kaydı

Araç çubuğundan ilgili simgeye tıklayın. Aralık kaydı için bir dizi parametreyi ayarlayabileceğiniz bir iletişim kutusu penceresi görüntülenecektir.

Görüntülerin kaydedilmeye başlanacağı saati, görüntüler arasındaki süreyi ve toplam görüntü sayısını ayarlamak için Photo (Fotoğraf) seçenek düğmesine tıklayın. Videoların kaydedilmeye başlanacağı saati, süresini, görüntüler arasındaki süreyi ve toplam klip sayısını ayarlamak için Video seçenek düğmesine tıklayın.

Farklı kaydet

Son işlemi yinele

Panoya kopyala

Çiz

Dosyayı kopyala

Metin

Önceki görüntü

Ölçüm

Sonraki görüntü

Kalibrasyon

Son işlemi geri al

Kalibrasyon

Mikroskobu kalibre etmeden önce kılavuz görünümünü açın. Bunu yapmak için Options > XY Guide (Seçenekler > XY Kilavuz) kısmında On (açık) seçeneğini sein. Varsayılan olarak kılavuz görünür olacaktır. Kalibrasyon ölçğini lamel yuvası üzerine yerleştirin ve görüşünüzü odaklayın. Kılavuzun dikey ekseninin ölçek bölümlerine paralel olduğundan emin olun ve bir görüntüyy kaydedin. Aynı bir pencerede açmak için görüntü küçük resmine çift tıklayın.

Kalibrasyona başlamak için araç çubuğunda ilgili simgye tıklayın. Farenizi kullanarak görüntü üzerinden iki noktayı seçin (bu iki nokta arasındaki gerçek mesafeyi bilmeniz gerekmektedir). Ikinci noktayı seçmeniz sonrasında, bilinen mesafeyi Actual dimension (Gerçek boyut) alanına girmeniz gereken bir iletişim kutusu penceresi açılacaktır. Uygulama, görüntün büyütme oranı otomatik olarak hesaplayacaktır, İletişim kutusu penceresini kapatmak için OK (Tamam) öğesine tıklayın. Hesaplanan büyütme oranı, Magnification (Büyütme oranı) alanında görüntülenecektir.

Not: seçili noktalar bir yatay çizgi oluşturmalıdır.

Straight line (Düz çizgi) aracı ile aynı mesafeyi ölçerek kalibrasyon sonuçlarını kontrol edebilirsiniz. Ölçüm simgesinę tiklayın Straight line (Düz çizgi) aracı seçin ve görüntü üzerine benzer bir çizgi çizin. Ölçülen mesafe gerçek mesafeye eşitse, kalibrasyon başarıyla tamamlanmıştır.

Yeniden Kalibrasyon

Gözlemler sırasında büyüme oranı veya odağın değiştirilmesi durumunda kalibrasyon işleminin yinelenmesi gerekir.

Araç çubuğundaki ilgili simgye tekrar tıklayın ve Reset magnification (Büyükme oranını sıfırla) kısmından Reset picture magnification (Resim büyütmе oranını sıfırla) seçimini yapın. Yukarıda açıklanan şekilde kalibrasyon işlemini yineleyin. Büyükte oranını değiştirin ve birkaç görüntü kaydedin. Sonuç olarak elde edilen görüntüyy bir önizleme penceresinde açmak için küçük resimlerden birine çift tıklayın. Araç çubuğunda kalibrasyon simgesine tıklayın ve Set magnification (Büyükme oranını ayarla) kısmından Set picture magnification (Resim büyütmе oranını ayarla) ögesini seçin. Görüntülenen iletişim kutusu penceresinden geçerli büyütmе oranını girin ve OK (Tamam) ögesine tıklayın.

İlleride görüntüleri kaydederken aynı büyütme oranını kullanmak isterseniz, araç çubuğundaki kalibrasyon simgesine tıklayın ve Set magnification (Büyütme oranını ayarla) kısmından Set capture magnification (Kayıt büyütme oranını ayarla) seçeneğini seçin.

Ölçümler

Ölcümlere devam etmeden önce sistemin kalibre edilmesi önerilir. Straight line (Düz çizgi). Bir çizgi çizmeye başlamak için sol fare düğmesine basılı tutun. Çizgiyi tamamlamak için sol fare düğmesini bırakın. Continuous Line (Sürekli Çizgi). Çizgi çizmek için sol fare düğmesine basin ve basılı tutun. Parçayı tamamlamak için sol fare düğmesini bırakın. Serbest biçim çizgiye daha fazla parça eklemeye devam edebilirsiniz. Radius Circle (Yarıçap Dairesi). Görüntü üzerine düz bir çizgi çizin. Uygulama yarıçapı ve ilgili dairenin çevresi ile alanını otomatik olarak hesaplayacaktır. Diameter Circle (Çap Dairesi). Görüntü üzerine düz bir çizgi çizin. Uygulama çapı ve ilgili dairenin çevresi ile alanını otomatik olarak hesaplayacaktır. Three Points Angle (Uç Noktalı Açı). Görüntü üzerine bir çizgi çizmek için sol fare düğmesine basin ve basılı tutun. Sol fare düğmesini bırakın ve başka bir çizgi çizin. Uygulama ortaya çıkan açının değerini otomatik olarak hesaplar.

Çiz ve metin

PortableCapture, görüntülerinize çizimler ve metin kutuları ekleyebilmenizi sağlar. Önizleme penceresinde bir görüntüyü açın ve araç çubuğundan Pencil (Kurşun Kalem) simgesine tıklayın. Açılır menüden araçlardan birini seçin ve görüntü üzerine bir şey çizin. Araç çubuğundaki TT simgesine tıklayarak metin kutularında kullanılacak yazı tipini ve rengini düzenleyebilirsiniz.

Teknik Özellikler

LCD ekran 4,3"

Optik malzemesi optik cam

Megapiksel 0,3 (8 M, 5 M, 3 M, 1,3 M değerlere ara değer olarak eklenmiş)

Büyütme 20—600x

Fotoğraf *.jpeg

Video * avi

Odaklama manuel, 5—80mm

Hiz 30 fps

Aydınlatma parlaklık ayarlı 8-LED sistemi

Lamel yuvası klips ve ölçüm cetveli ile birlikte

Gövde malzemesi plastik

Güç kaynağı USB kablo üzerinden veya dahili lityum-iyon pilden 5 V DC-qiriş: 3,7 V, 2500 mAh

çalışma saati: 7 saat;

şarj süresi: 5 saat

Yazılım ölçüm fonksiyonlu görüntü ve video işleme yazılımı

Yazılım dilleri İngilizce, Almanca, İspanyolca, Rusça, İtalyanca, Fransızca, Portekizce, Felemenkçe, Lehçe, Japonca, Korece, Çince

Ek cihaz bağlama özelliği 32 GB kapasiteye kadar olan microSD katları destekler

(1 GB microSD kart kit içerisinde dahildir)

USB kablosu ile bilgisayara bağlayın (dahildir)

Çalışma sıcaklığı aralığı 0... +45 °C

Üretici, ürün serisinde ve teknik özelliklerinde önceden bildirimde bulunmaksızın değişiklik yapma hakkını saklı tutar.

Sistem gereksinimleri

İşletim sistemi: Windows 7/8/10, Mac 10.12 ve üzeri

CPU: en az P4 1,8 GHz veya üzeri, RAM: 512 MB, Video kartı: 64 MB

arayüz: USB 2.0, CD sürücüsü

Bakım ve onarım

RETİNADA KALICI HASARA neden olabileceğinden ve KÖRLÜĞE yol açabileceğinden kesinlikle, hiçbir koşul altında Güneşe, başka bir parlak ışık kaynağına ya da bu cihaz aracılığıyla bir lazere doğrudan bakmayın. Cihazı, bu talimatları okumayan veya tamamen anlamayan çocuklar veya diğer kişiler ile birlikte kullanırken gerekli önlemleri alın. Mikroskobunuzu ambalajından çıkardıktan sonra ve ilk defa kullanmadan önce, her bileşenin ve bağlantıının sağlamlığını ve dayanıklılığını kontrol edin. Cihazı herhangi bir nedenle kendi başına zökmeye çalışmayın. Tüm onarım ve temizlik işlemleri için lütfen yerel uzman servis merkezinize başvurun. Cihazı ani darbelere ve aşırı mekanik güclere karşı koruyun. Odağı ayarlarken aşırı basınç uygulamayın. Kilitleme vidalarını aşırı sıkmayın. Optik yüzeylere parmaklarınızla dokunmayın. Cihazın dışını temizlemek için, yalnızca Levenhuk'ın özel temizleme bezlerini ve özel optik temizleme aletlerini kullanım. Öptiği temizlemek için aşındırıcı veya aseton bazlı sıvılar kullanmayın.

Kum gibi aşındırıcı parçacıklar lenslerden silerek temizlenmemeli, bunun yerine üflenmeli veya yumuşak bir fırça ile fırçalanmalıdır. Cihazı uzun süre kullanmayın veya doğrudan güneş ışığında gözetimsiz bırakmayın. Cihazı su ve yüksek nemden uzak tutun. İncelemeleriniz sırasında dikkatlı olun, cihazı toz ve lekelerden korumak için incelemelerinizi bitirdikten sonra toz kapağını daima yenisiyle değiştirin. Mikroskobunuzu uzun süre kullanıyorsanız, objektif lensleri ve göz merceklerini mikroskoptan ayrı olarak saklayın. Cihazı; tehlikeli asitler ve diğer kimyasallardan, ıstıcılardan, açık ateşten ve diğer yüksek sıcaklık kaynaklarından uzakta kuru, serin bir yerde saklayın. Mikroskobu kullanırken, taban kullanım sırasında isinabildiğinden ve bir yangın tehlikesi oluşturabildiğinden, yanıcı malzeme veya maddelerin (benzen, kağıt, karton, plastik vb.) yakınında kullanmamaya çalışın. Tabanı açmadan veya aydınlatma lambasını değiştirmeden önce mikroskobu daima bir güç kaynağından çıkarın. Lamba türünden (halojen veya akkor lamba) bağımsız olarak, değiştirmeye çalışmadan önce soğuması için biraz zaman taniyın ve daima aynı tipte bir lamba ile değiştirin. Güç kaynağını daima uygun voltajla, yani yeni mikroskobunuzun teknik özelliklerinde belirtilen şekilde kullanın. Cihazı farklı bir elektrik prizine takmak mikroskobun elektrik devresine zarar verebilir, lambayı yakabilir ve hatta kısa devreye neden olabilir. Küçük bir parça veya pil yutulursa hemen tıbbi yardım alın.

Pil güvenliği talimatları

Her zaman kullanım amacina en uygun olan boyut ve türden piller satın alın. Eski ve yeni piller ile farklı türlerden pilleri birbirnyle birlikte kullanmamaya özen göstererek pil setini her zaman tamamen değiştirin. Pilleri takmadan önce pil kontakları ile cihaz kontaklarını temizleyin. Pillerin kutuplar (+ ve -) açısından doğru bir biçimde takıldığından emin olun. Uzun süreyle kullanılmayacak ekipmanlardaki pilleri çıkarın. Kullanılmış pilleri derhal çıkarın. Aşırı ısınmaya, sızıntıya veya patlamaya neden olabileceğinden kesinlikle pillerde kısa devreye neden olmayın. Yeniden canlandırmak için kesinlikle pilleri ısıtmayın. Pilleri sökmeyin. Cihazı kullanım sonrasında kapatın. Yutma, boğulma veya zehirlenme riskini önlemek için pilleri çocukların erişemeyeceği bir yerde saklayın. Kullanılmış pilleri ülkenizin yasalarında belirtildiği şekilde değerlendirin.

Levenhuk Garantisi

Levenhuk optik ürünleri, malzeme ve işçilik kaynaklı kusurlara karşı 2 yıl garantilidir. Tüm Levenhuk aksesuarları, parakende satış yoluyla alınmasından sonra 2 yıl boyunca malzeme ve işçilik kaynaklı kusurlara karşı garantilidir. Bu garanti sayesinde, tüm garanti koşulları sağlandığı takdirde, Levenhuk ofisi bulunan herhangi bir ülkede Levenhuk ürününüz için ücretsiz olarak onarım veya değişim yapabilirsiniz.

Ayrıntılı bilgi için web sitemizi ziyaret edebilirsiniz: www.levenhuk.eu/warranty Garanti sorunları ortaya çıkarsa veya ürününüzü kullanırken yardıma ihtiyacınız olursa, yerel Levenhuk şubesi ile iletişime geçin.
