KULLANIM KILAVUZU C-SPM380-X SCHEPPACH

TR | Orijinal kullanma kılavuzunun çevirisi ..... 326

1 2 3 4 5 6 7 8 9

3 3 3 3b 4 3a 3b

4 3b 3a 2 4 3b

2 1b 2 3 4x 3a 4 4x 3b 5a 5 5b

5 4 7 7a 7b 7a 7a

1 Giriş.... 327
2 Amacına uygun kullanım.... 327
3 Ürün açıklaması (Res. 1) 327
4 Teslimat kapsamı (Res. 2) 327
5 Ambalajdan çıkarma 328
6 Teknik veriler 328
7 Güvenlik uyarıları 328
8 Montaj 331
9 İşletime almadan önce 332
10 Kullanım 332
11 Çalışma bilgileri.... 333
12 Temizlik ve bakım 333
13 Depolama ve taşıma 334
14 Onarım ve yedek parça siparişi 334
15 Imha ve yeniden değerlendirme.... 335
16 Arıza giderme.... 336
17 AB uygunluk beyani 336
18 Patlatılmış çizim 337

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu kulaklık kullanın.
	Bir koruyucu gözlük kullanın.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve akü çıkarılmış haldeyken gerçekleştirin.
	Yağmura maruz bırakmayın

	Yokuş yukarı veya aşağı çim biçmeyin.
	Etrafa savrulan cisimler ve dönen parçalar ağır yaralanmalara neden olabilir.
	Diğer kişilerin güvenlik mesafesine uyduklarından emin olun. İlgisi olmayan insanları üründen uzak tutun.
	Dönen biçak silindiri nedeniyle yaralanma tehlikesi! Ürün çalışırken ellerinizi ve ayaklarını azıklıkların dışında tutun.
	Ürünü işletme almadan önce etrafı saçılacak parçaları kaldırın.
	El ve ayaklarını dönen uygulama takımlarından uzak tutun.
	Elektrik gerilimine karşı uyarı.
	El ve ayaklarını dönen biçaklardan uzak tutun.
	Doğru akım
	Lityum iyon akü
	Çalışma genişliği.
	Hazne hacmi.
	Ürünün garanti edilen ses gücü seviyesi.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
[KTYY]	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DIKKAT

Kaçınılmadığı takdirde ürüne veya mala/mül- ke zarar verebilecek potansiyel olarak tehli- keli bir durumu belirten sinyal sözcüğü.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrıca geçerli ulusal talimatları da dikkate alın. Kullanmadan önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu muhafaza edin ve ürünü devrederken birlikte verin.

2 Amacına uygun kullanım

Silindir biçme makinesi ev ve bahçeye özel kullanım için uygundur. Özel ev ve hobi bahçeleri için tasarlanan ürünler, yıllık kullanım süresi genellikle 50 saati geçmeyen ve öncelikle çim veya bahçe bakımı için kullanılan, ancak kamu tesislerinde, parklarda, spor alanlarında veya tarım ve ormancılıkta kullanılmayan ürünler olarak tanımlanır.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

! UYARI

Kendi güvenliğiniz için ürünü işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Ürünü üçüncü bir kişiye vermeniz durumunda bu işletim kılavuzunu daima ekleyin.

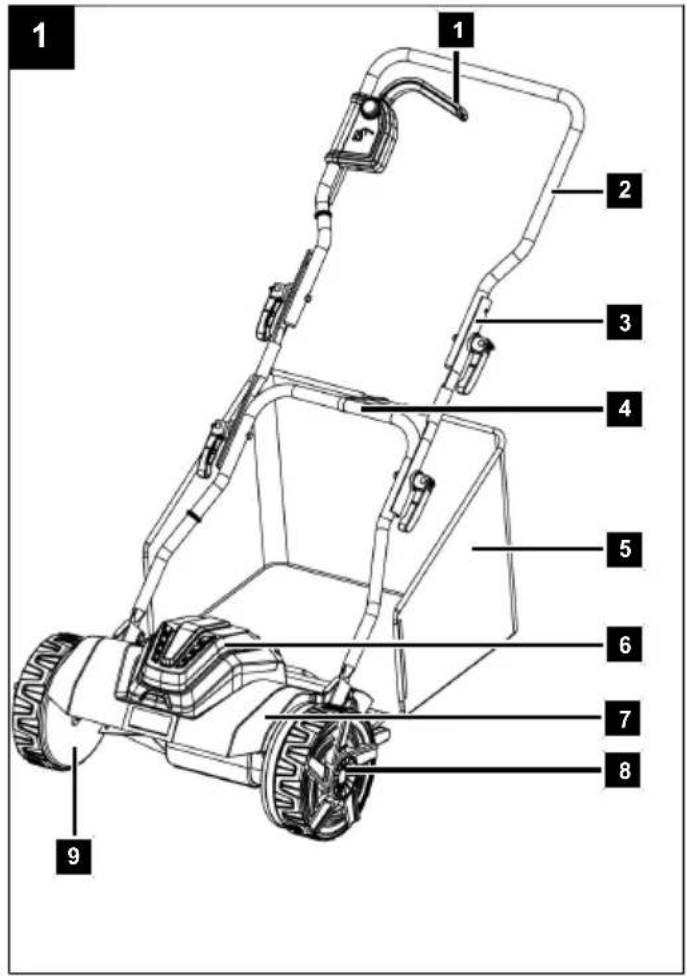

3 Ürün açıklaması (Res. 1)

1. Gaz kolu
   1a. Çalıştırma kilidi
   1b. Kablo klipsi
2. Üst itme kolu
3. İtme kolu konnektörü
   3a. Civata
   3b. Quickrelease
4. Alt itme kolu
5. Çim toplama torbası
   5a. Çerçeve
   5b. Tutma kayışı
   5c. Tutma klipsi
   5d. Kauçuk kulak
6. Akü kapağı
   6a. Akü*
   6b. Kilit açma tuşu
   6c. Akü yuvası
7. Gövde
   7a. Yuva
   7b. Civata
   7c. Kesim yüksekliği ayarı
   7d. Yaylı pim
   7e. Boşaltma klapesi
8. Tahrik çarkı
9. Kılavuz tekerleği
10. Biçme mili
    10a. Karşı biçak
    10b. İçten altı köşe civata
    * = teslimat kapsamına dahil değildir!

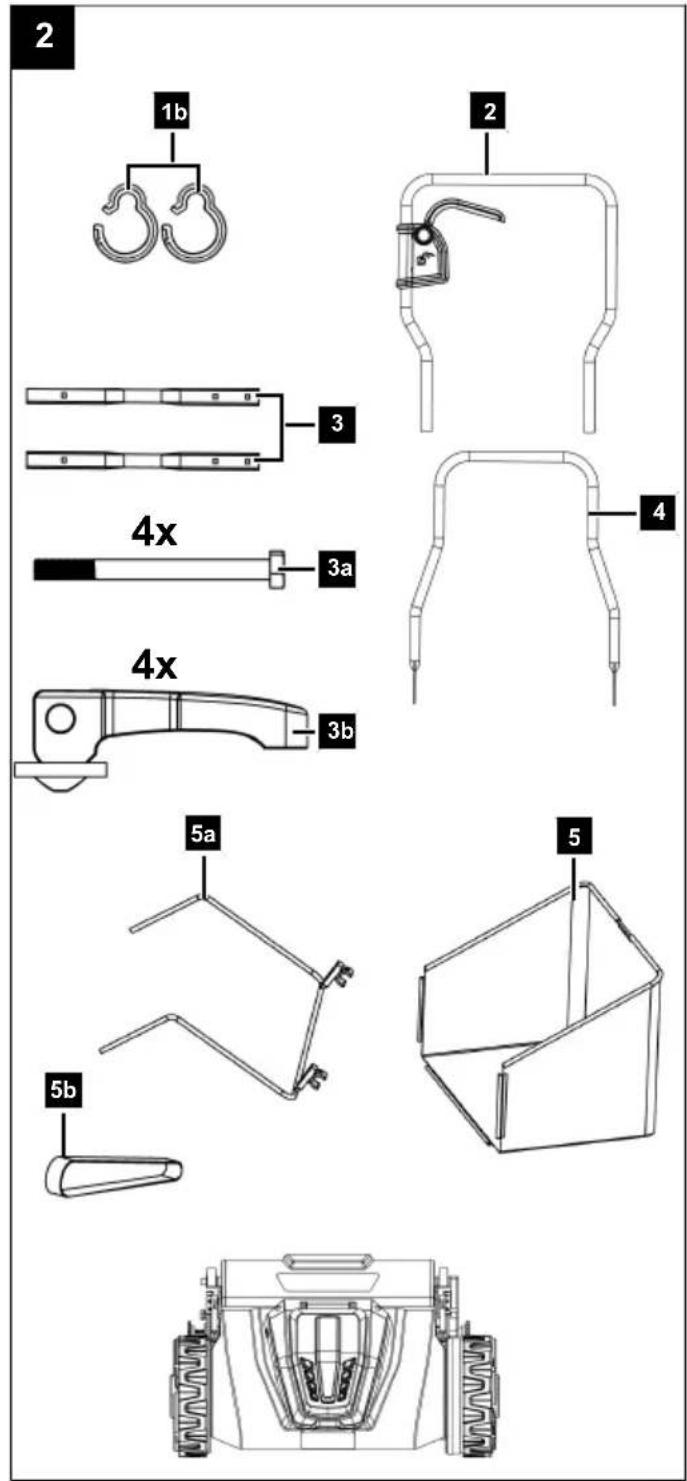

4 Teslimat kapsamı (Res. 2)

Poz. Adet Tanım

1b. 2 x Kablo klipsi
2. 1 x Üst itme kolu
3. 2 x İtme kolu konnektörü
3a. 4 x Civata
3b. 4 x Quickrelease
4. 1 x Alt itme kolu

1. 1 x Çim toplama torbası

5a. 1 x Çerçeve

5b. 1 x Tutma kayışı

5c. 2 x Tutma klipsi

1 x

1 x İşletim kılavuzu

5 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin e-debilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

6 Teknik veriler

Anma gerilimi 20 V

Koruma sınıfı IPX 1

Rölanti devir sayısı _0 890 min ^-1

Çalışma genişliği 380 mm

Kesme yüksekliği 4 yönlü ayarlanabilir

Yükseklik ayarı 14 – 38 mm

Toplama torbası hacmi 45 litre

Ağırlık (aküsüz) 10,8 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

Gürültü ve titreşim değerleri normlara uygun bir ölçüm yöntemiyle ölçülmüştür.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	72,0 dB
Ölçüm hatası K_pA	2,5 dB
Ses gücü seviyesi L_wA	85,7 dB
Ses gücü seviyesi garantili L_wA	89 dB
Ölçüm hatası K_wA	2,0 dB

Titreşim karakteristik değerleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

! UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-çık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.
e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.
f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.
h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.
b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.
c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.
d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.
b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Çim biçme makineleri için güvenlik bilgileri

a) Çim biçme makinesini kötü hava koşullarında, özellikle de fırtınalı havalarda kullanmayın. Bu, bir yıldırım tarafından çarpılma tehlikesini azaltır.
b) Çalışma alanını vahşi hayvanlar bakımından iyice kontrol edin. Vahşi hayvanlar çalışan çim biçme makinesi tarafından yaralanabilir.
c) Çalışma alanını iyice inceleyin ve tüm taşları, çubukları, telleri, kemikleri ve diğer yabancı cisimleri temizleyin. Fırlayan parçalar yaralanmaya neden olabilir.
d) Çim biçme makinesini kullanmadan önce daima biçici bıçağın ve biçme tablasının aşınmamış veya hasar görmemiş olduğunu kontrol edin. Aşınmış veya hasarlı parçalar yaralanma riskini artırır.
e) Çim toplama tertibatını aşınma ve yıpranmaya karşı düzenli olarak kontrol edin. Aşınmış veya hasar görmüş bir çim toplama tertibatı yaralanma riskini artırır.

f) Koruyucu kapakları yerinde bırakın. Koruyucu kapaklar kullanılabilir durumda olmalı ve uygun şekilde sabitlenmelidir. Gevşek, hasarlı veya düzgün çalışmayan bir koruyucu kapak yaralanmalara yol açabilir.

g) Soğutma havası girişlerini kalıntılardan arındırın. Tıkalı hava girişleri ve kalıntılar aşırı isınmaya veya yangın tehlikesine yol açabilir.

h) Çim biçme makinesini kullanırken daima kaymayan koruyucu ayakkabılar giyin. Asla çıplak ayakla veya açık sandaletlerle çalışmayın. Bu, dönen biçici biçagıyla temas halinde ayak yaralanması riskini en aza indirir.

i) Çim biçme makinesini kullanırken daima uzun pantolonlar giyin. Çıplak deri, fırlayan parçalar nedeniyle yaralanma olasılığını artırır.

j) Çim biçme makinesini ıslak çimde çalıştırmayın. Bu sırada yürüyün, asla koşmayın. Bu, yaralanmayla sonuçlanabilecek kayma ve düşme riskini azaltır.

k) Çim biçme makinesini aşırı dik eğimlerde çalıştır- mayın. Bu, yaralanmayla sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

1) Yokuşlarda çalışırken, güvenli bir zemine sahip olduğunuzdan emin olun. Asla yukarı veya aşağı değil, her zaman yokuş boyunca çalışan ve yön de-

ğiştirirken son derece dikkatli olun. Bu, yaralanmayla sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

m) Özellikle geri geri biçimlerken veya çim biçimme makinesini kendinize doğru çekerken dikkatli olun. Her zaman çevrenize dikkat edin. Bu, çalışırken takılıp düşme tehlikesini azaltır.
n) Hareket halindeki biçaklara veya diğer tehlikeli parçalara dokunmayın. Bu, hareketli parçalardan kaynaklanan yaralanma riskini azaltır.
o) Sıkışan malzemeyi çıkarmadan veya çim biçme makinesini temizlemeden önce tüm düğmelerin kapalı olduğundan emin olun ve aküyü çıkarın. Çim biçme makinesinin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.
p) Yabancı bir cisim çarparsa ürünü hemen kapatın ve a-küyü çıkarın. Gründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeye başlarsa, derhal kontrol edilmelidir.

İlave güvenlik uyarıları

• Asla çocuklara veya kullanma kılavuzunu okumamış kişilere çim biçme makinesini kullanmaya izin verme-yin. Yerel yönetmelikler kullanıcıının astar yaşını belir-leyebilir.
• Asla yakınınızda çocuklar veya hayvanlar olduğunda çim biçmeyin. Makine kullanıcısının diğer kişilerle veya eşyaları ile olası bir kazadan sorumlu olduğunu u-nutmayın.
• Sadece görüş iyi olduğunda biçim. Üçüncü tarafları uzak tutulması gerekir.
• Ürünü başka birine vermeniz durumunda lütfen bu kul- lanma kılavuzunu birlikte teslim edin.

DİKKAT

Taş çarpma tehlikesi!

Motor çalışırken asla çakıl üzerinden geçmeyin.

• Kullanmadan önce bıçağın ve sabitleme civatalarını aşınmaya veya hasara karşı mutlaka gözle kontrol edin. Dengesizliğin oluşmasını önlemek için aşınmış veya hasarlı bıçakları ve sabitleme pimleri sadece set halinde değiştirilebilir.
• Üründe yapılan ayarlama işlerinde dikkatli olun ve parmaklarını zı hareketli bıçakları ve sabit cihaz parçaların arasına sıkışmamasına dikkat edin.
• Özellikle yakınlarda bulunan çöplükler, hendekler ve su yollarındaki yumuşak zeminlerde çok dikkatli olun.
• Tekerleklerin yere değmeyeceği veya biçme işleminin güvenli olmadığı yerlerden kaçının.
• Ürünü aşırı hızla çalıştırmak kaza tehlikesini arttırabilir.
• Bir cadde yakınında trafiğe dikkat edin.
• Çim biçme makinesi motoru çalışırken asla makineyi kaldırmayın veya taşımayın.

• Çim biçme makinesi hafifçe devrilmesi gerektiğiinde, çimden farklı bir yüzey üzerinden geçirildiğinde veya biçilecek alana veya alandan uzağa hareket ettirildiğinde bıçağını durdurun.

• Motoru üretici talimatlarına göre, dikkatli şekilde çalış- tirin. Ayaklarının bıçağa yeterli mesafede olduğun- dan emin olun.

• Motor çalıştırılırken çim biçme makinesi kaldırılması gereken durum hariç, devrilmemelidir. Bu durumda makineyi sadece gerektiği kadar ve sadece kullanıcıdan uzak olan tarafı devirin.
• Asla el veya ayaklarını zı dönen parçalara veya altlarına yaklaştırmayın. Daima dışarı atma deliğinden uzak durun.
• Sadece üretici tarafından önerilen biçakları ve aksesuarları kullanın. Diğer kullanım aletlerinin ve diğer aksesuarlarının kullanımı kullanıcı için bir yaralanma tehlikesi anlamına gelebilir.
• Ürünü her zaman iyi çalışır durumda tutun.
• Gürültü ve titreşim yükünü azaltmak için yeterli mola-lar vermek gerekir.
• Uygun olmayan bakımın, uygun olmayan yedek parçaların kullanılmasının veya güvenlik cihazlarının çıkarılmasının veya değiştirilmesinin zincirin frenleme süresinin uzamasına, daha yüksek derecede geri tepmeye, ürüne zarar verebileceğini ve kullanan kişinin ciddi şekilde yaralanmasına neden olabileceğini unutmayın.
• Ürünün güvenlik sistemlerinin veya ekipmanlarının manipüle edilmemesi veya devre dışı bırakılmaması gerektiğini unutmayın. Asla güvenliği sağlayan parçaları çıkarmayın.

iKAZ

Çim biçme makinesi, komple çim toplama tertibatı veya boşaltma açıklığı için kendiliğinden kapanan ayırıcı koruma takılı olmadan kullanılmamalıdır.

- Çim biçme makinesini asla koruyucu tertibatı veya koruyucu izgarası veya örn. çarpma plakaları ve/veya çim toplama tertibatları gibi takılı koruyucu tertibatları hasarlı durumdayken kullanmayın.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu işletim kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

8 Montaj

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

UYARI

Ürününüzü tamamen monte edilmeden ve talimatlara uygun olarak kurulmadan kullanmayın.

TEHLIKE

Yaralanma tehlikesi!

Tam olarak monte edilmemiş bir ürün kullanılırsa ciddi yaralanmalara neden olabilir.

• Ürünü, ancak tamamen monte edildikten sonra kullanın.
• Her kullanımdan önce, ürünün eksiksiz olduğunu ve hasarlı veya aşınmış bileşenler içermediğini kontrol etmek için görsel olarak kontrol edin. Güvenlik ve koruyucu tertibatlar sağlam olmalıdır.

Gerekli takım:

• Yıldız tornavida*
  * = teslimat kapsamına dahil değildir!

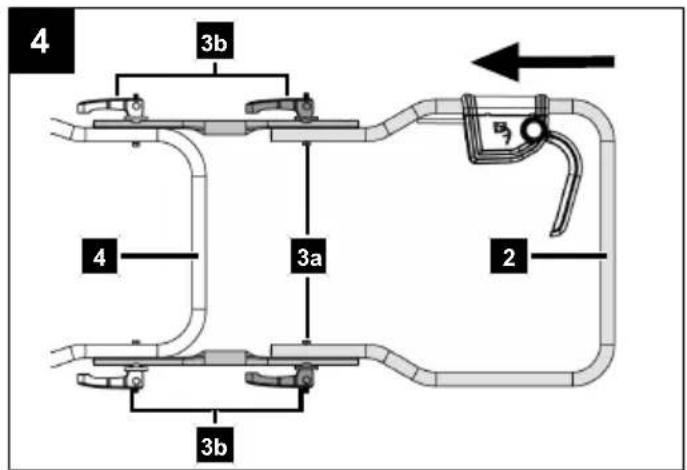

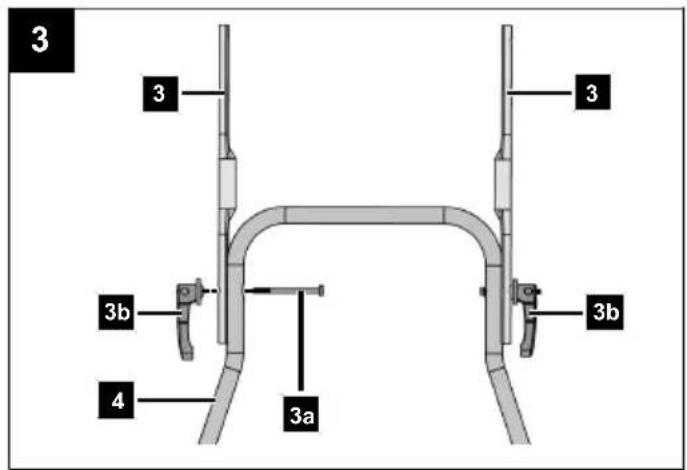

8.1 İtme kolunun bağlanması (Res. 3, 4)

1. Bir itme kolu bağlantı konnektörünün (3) kenarları kıvrılmış ucunu, alt itme koluna (4) dışa doğru kıvrım ve delikler birbirine uyacak şekilde yerleştirin.
2. Bir cıvatayı (3a) dışarıdan her iki delikten geçirin.
3. Bir Quickrelease (3b) takın ve cıvatayı sıkın (3a).
4. İşlemi diğer tarafta da tekrarlayın.
5. Üst itme kolunu (2) itme kolu konnektörünün (3) kenarları arasında, her iki taraftaki delikler birbirine denk gelecek şekilde yerleştirin.
6. Her iki deliğe de dışarıdan bir civata (3a) geçirin.
7. Quickrelease'i (3b) ile civataları (3a) gerdirin.

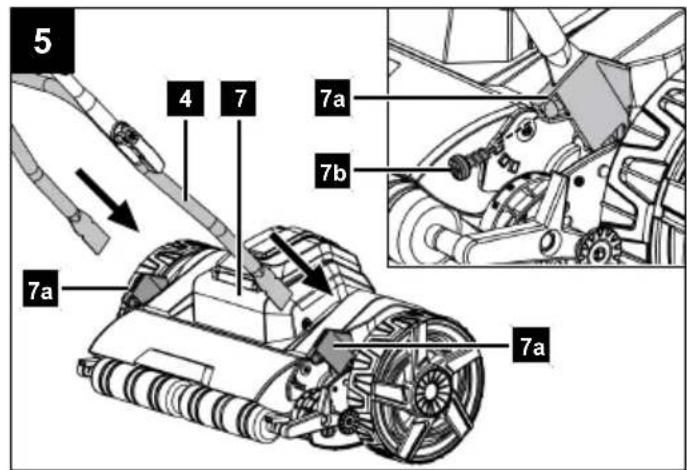

8.2 İtme kolunun montajı (Res. 1, 5)

1. Alt itme kolunun (4) düzleştirilmiş uçlarını gövde (7) üzerindeki yuvalara (7a) yerleştirin. Gaz kolunun (1) sağ tarafta olduğundan emin olun.
2. Alt itme kolunu (4) civatalarla (7b) yuvalara sabitleyin. Bunun için bir yıldız tornavida kullanın.

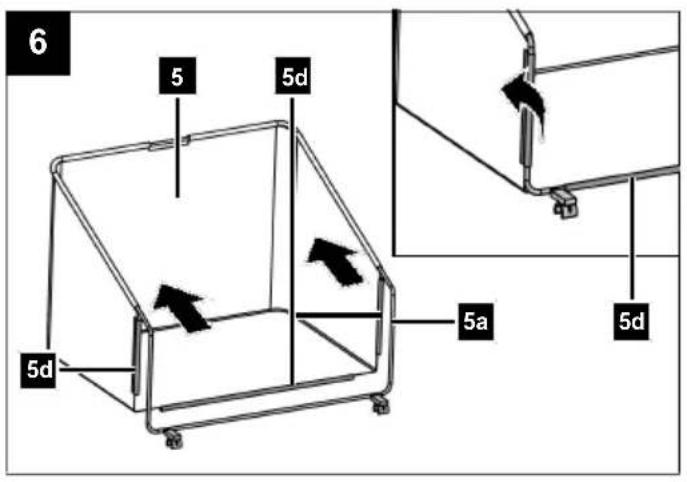

8.3 Çim toplama torbasının (5) montajı (Res. 6)

1. Çerçevenin (5a) açık uçlarını çim toplama torbasının (5) kenarına yerleştirin.
2. Çim toplama torbasını (5) kauçuk kulaklarını (5d) ile çerçeveye (5a) sabitleyin.

8.4 Çim toplama torbasının (5) asılması (Res. 7)

1. Çerçevenin (5a) tutma klipslerini (5c) kesme yüksekliği ayar ekseni (7c) üzerinde sol ve sağ tarafa sabitleyin.
2. Tutma kayışını (5b) kullanarak çim toplama torbasını (5) alt itme koluna (4) bağlayın.

9 İşletime almadan önce

! UYARI

Kendi güvenliğiniz için ürünü işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Ürünü üçüncü bir kişiye vermeniz durumunda bu işletim kılavuzunu daima ekleyin.

! UYARI

Uygulama takımının her zaman doğru takıldığından e min olun!

• Çalıştırmadan önce ürünün tamamen monte edildiğinden emin olun.
• Bu üründen kaynaklanan belirli miktarda gürültü kirliliği kaçınılmazdır. Gürültülü çalışmaları izin verilen ve belirlenmiş zamanlara erteleyin. Gerekirse dinlenme sürelerine uyun.

9.1 Kesim yüksekliğinin ayarlanması (Res. 8)

DİKKAT

Kesim yüksekliği ayarı sadece motor kapalıyken yapılabilir.

Kesme yüksekliği, dört delikten birine oturan yaylı pim (7d) ile ayarlanır.

1. Yaylı pimi (7d) dışarı doğru çekin.
2. Kesme yüksekliği ayar silindirini (7c) istenen konuma getirin.
3. Yaylı pimi (7d) yerine oturtun.

9.2 Akünün (6a) takılması/çıkarılması (Res. 9)

Bilgi:

Silindir biçme makinesi gerektiğiinde tamamen manuel olarak da çalıştırılabilir; bu durumda kesme hareketi sadece silindir biçme makinesinin itilmesi ile gerçekleştirilir ve akü desteğinden daha fazla güç gerektirir.

Akü ile kullanmak için aşağıdaki adımları izleyin:

Akünün takılması

1. Akü kapağını (6) açın.
2. Aküyü (6a) akü tutucusunun (6c) içine itin.
3. Akü (6a) sesli olarak devreye girer.

iKAZ

Yaralanma tehlikesi!

Aküyü sadece ürün kullanıma hazır olduğunda takın.

Akünün çıkarılması

1. Akünün (6a) kilit açma tuşuna (6b) basın.
2. Aküyü (6a) akü tutucudan (6c) dışarı çekin.
3. Akü kapağını (6) kapatın.

10 Kullanım

10.1 Ürünü açma / kapatma (Res. 10)

Açma

1. Açma kilidine (1a) basın ve basılı tutun.
2. Gaz kolunu (1) çekin.

Bilgi:

Ürünü çalıştırdıktan sonra çalıştırma kilidini basılı tutmaya gerek yoktur. Çalıştırma kilidi, ürünün yanlışlıkla çalışmasını önlemek içindir.

Kapatma

1. Kapatmak için gaz kolunu (1) serbest bırakın.

iKAZ

Ürün kapatıldıktan sonra çalışmaya devam eder. Ürün tamamen durana kadar bekleyin.

10.2 Aşırı yük kapatma

DIKKAT

Önemli uyarılar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

1. Ürünü kapatın.
2. Aküyü çıkarın.
3. Bir blokaj veya tıkanıklık olup olmadığını kontrol edin.
4. Biçme milini (10) bitki kalıntılarından veya yabancı cisimlerden kurtarın.

11 Çalışma bilgileri

• Gök gürültülü fırtınada çim ürünün kullanılması yasaktır - yıldırım çarpa tehlikesi!
• Bu üründen kaynaklanan belirli miktarda gürültü kirliliği kaçınılmazdır. Gürültülü çalışmaları izin verilen ve belirlenmiş zamanlara erteleyin. Gerekirse, dinlenme sürelerine bağlı kalın ve çalışma saatlerini en aza indirin.
• Motor çalışırken ürünü asla kaldırmayın veya taşımayın.
• Ürünün kullanılacağı alanı kontrol edin ve takılıp atıla-bilecek taş, oyuncak, sopa ve tel gibi tüm nesneleri kaldırın.
• Yabancı bir cisim çarparsa ürünü hemen kapatın ve a-küyü çıkarın. Üründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeye başlarsa, derhal kontrol e-dilmelidir.
• Ürünü çıplak ayakla veya açık sandaletlerle kullanmayın. Sağlam ayakkabılar ve uzun pantolonlar giyin.
• Asla düz ve kaygan bir yamaçta çalışmayın.

Etkili biçme ile ilgili bilgiler

• Kesim yüksekliğini gerçek çim uzunluğuna göre seçin.
• Kullanım çimleri biçildikten sonra 4 – 5 cm uzunluğunda olmalıdır.
  – Süs çimleri biçildikten sonra 2 – 3 cm uzunluğunda olmalıdır.

- Çim en iyi kuru ve çok yüksek olmadığında kesilir.

- Çim bıçaklarının yıpranmaması ve çimlerin sararma-ması için sadece keskin, temiz bir bıçakla kesin.

- Temiz bir kesim görüntüse elde etmek için çim biçme makinesini mümkün olduğunca düz şeritler halinde sürün. Kesilmeyen yerlerin oluşmaması için bu şeritler daima birkaç santim üst üste gelmelidir.

- Bayırlarda kesme şeridi bayıra çapraz olmalıdır. Çim biçme makinesinin kayması yukarı doğru çapraz konulması ile engellenir.

Bilgi:

Çim toplama torbası olmadan çim biçerken, kesilecek malzeme boşaltma kapağı üzerinden doğrudan çimin üzerine dağılıdır. Bu, çim toplama ve imha etme ihtiyacını ortadan kaldırır. İnce yeşil kesim doğal bir gübre görevi görür, çime nem kazandırır ve önemli besinlerle besler.

12 Temizlik ve bakım

UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasıını sağlayın. Sadece orijinal yedek parçalar kullanın.

UYARI

Yanlış bakım veya temizlik çalışmaları yara- lanmalara neden olabilir!

UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
  – Ürünü soğumaya bırakın.

12.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Ürüne asla su püskürtmeyin.
4. Ürünü temizlemek için asla suya veya diğer sıvılaralaldırmayın.
5. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
6. Ürünün içine su girmediğinden emin olun. Suyun elektro cihaza girmesi, elektrik çarpma riskini yükseltir.
7. Ürünü temizlemek için asla benzin veya diğer yanıcı sıvılar kullanmayın! Üründe kalan buharlar kıvılcımlarla tutuşabilir ve ürünün patlamasına neden olabilir.
8. Çim toplama torbasını çıkarın ve bir el fırçasıyla fırça-layın. Çim biçme makinesinin gövdesini de bir el fırça-sıyla kabaca temizleyebilirsiniz.
9. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

12.2 Bakım

UYARI

Yanlış bakım veya bir sorunun gözlemlenmemesi veya giderilmemesi, çalışma sırasında tehlike kaynağı olabilir. Sadece düzenli ve doğru bakımı yapılmış ürünleri çalıştırın. Ancak o zaman ürününüzü güvenli, ekonomik ve sorunsuz bir şekilde çalıştırdığınızdan emin!

1. Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.

2. Güvenlik nedenlerinden dolayı hasarlı veya yırtılmış her türlü kesici uç takımını değiştirin.

3. Kapak ve koruma tertibatlarının hasarsız olduğunu ve yerinde doğru şekilde oturduğunu kontrol edin. Gerekirse bunları değiştirin.

4. Düzenli olarak çim toplama torbasını aşınma ve fonksiyon kaybına dair kontrol edin.

5. Tekerleklerin sorunsuz hareket etmesini sağlamak için tekerlek akslarını ve tekerlek göbeklerini sezonda en az bir kez temizlemenizi öneririz.

6. Tüm hareketli parçaları ayda bir kez yağlayın.

7. Ürününüzü gözlemleyin! Aşırı kıvılcım oluşumu durumunda karbon fırçaları değiştirilmelidir.

DİKKAT

Karbon fırçalar sadece bir elektrik uzmanı tarafından değiştirilebilir.

Gerekli takım:

- Alyan anahtarı 4 mm*

* = teslimat kapsamına dahil değildir!

12.2.1 Karşı bıçağın (10a) ayarlaması (Res. 11)

Biçme milinin (10) karşı bıçağa (10a) olan mesafesi fabrikada en uygun şekilde ayarlanmıştır. Ancak zamanla ke-sim kalitesini korumak için yeniden ayar yapılması gere-kebilir.

12.2.1.1 Yeniden ayar yapılması gerektiğini dair belirtiler

Karşı bıçağı (10a) sadece aşağıdaki belirtilerden birini tespit ettiğinizde ayarlayın:

- Düzensiz kesim görüntüsü.

- Sebebi: Biçme mili (10) ile karşı biçak (10a) ara- sındaki mesafe çok fazla.

– Açıklama: Münferit çimenler kesilmiyor ve yerinde kalıyor.

- Ürünün zor itilmesi.

– Sebebi: Mesafe çok düşük.

– Açıklama: Biçme mili (10) karşı bıçağa (10a) sürtünüyor ve serbestçe dönmüyor.

- Yüksek mekanik sesler.

– Sebebi: Mesafe çok düşük.

– Açıklama: Biçme mili (10) karşı bıçağa (10a) temas ediyor ve sürtünme sesleri çıkarıyor.

12.2.1.2 Karşı bıçağın (10a) ayarlanması

1. Ürünü, biçme miline (10) ve karşı bıçağa (10a) alttan serbestçe erişilebilecek şekilde önünüze yerleştirin.

2. Biçme milinin (10) serbestçe dönebileceğinden emin olmak için içten altı köşe civataları (10b) saat yönünün tersine çevirerek gevşetin.

3. Bir tahrik çarkını (8) ileri yönde çevirerek serbest dönüşü kontrol edin. Biçme mili (10) kolayca dönmelidir.

4. İçten altı köşe cívataları (10b) küçük adımlarla sırayla soldan ve sağdan sıkın. Bunun için bir SW 4 mm al-yan anahtarı kullanın.

– Saat yönünde çevirin: Biçme mili (10) ile karşı biçak (10a) arasındaki mesafe azalır.

– Saat yönünün tersinde çevirin: Biçme mili (10) ile karşı biçak (10a) arasındaki mesafe artar.

1. İçten altı köşe civataları (10b), biçme mili (10) karşı bıçağa (10a) neredeyse hiç temas etmeyecek şekilde a-yarlayın.

2. Şimdi içten altı köşe civataları (10b) saat yönünün tersine minimum düzeyde geri çevirin, böylece biçme mili (10) sesli bir temas olmadan serbestçe donebilir.

3. Biçme mili (10) ile karşı biçak (10a) arasındaki mesafe yeniden optimum şekilde ayarlanmıştır. Biçme mili (10) hassas bir şekilde keser, sorunsuz çalışır ve surtünme sesi çıkarmaz.

13 Depolama ve taşıma

! UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

• Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
  – Motorun soğumasını bekleyin.
• Aküyü çıkarın.

13.1 Depolama

Depolama için hazırlık

1. Uzun süreli depolamadan önce (örn. kişi geçirme) a-küyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır.

Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13.2 Taşıma

1. Ürünü soğumaya bırakın.
2. Ürünü mekanik hasarlara karşı koruyun.
3. Ürünü kaymaya ve devrilmeye karşı emniyete alın.

14 Onarım ve yedek parça siparişi

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

14.1 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*:

• Akü

- Biçme mili

* = teslimat kapsamına dahil değildir!

14.2 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

- Model tanımı

- Ürün numarası

- Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

15 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

– Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

– Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

- Batarya evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.

- Bozuk veya bitmiş aküler (AB) 2023/1542 düzenleme si uyarınca geri dönüşüme aktarılmalıdır.

- Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

- Bataryaları deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.

- Bataryaları yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

16 Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım

Motor çalışmaya başlamıyor	Hasarlı açma/kapama şalteri Hasarlı tüm parçaları değiştirin. Bölgenizdeki servis merkezine veya yetkili bir servis istasyonuna başvurun. Gerekli yeterliliklere sahip bir uzman tarafından gerçekleştirilmediği takdirde, her türlü onarım denemesi tehlikelere neden olabilir.
	Hasarlı açma/kapama kablosu
	Hasarlı açma/kapama rölesi
	Başlangıç direnci çok büyük - Ürün uzun çimin üzerinde duruyor	Ürünü önceden biçilmiş bir alanda veya engelsiz bir zeminde çalıştırın.
	Biçici gövdesi tıkanmış Biçici gövdesini	çim kalıntılarından temizleyin.
	Akü, akü tutucusuna doğru şekilde o-turmamış	Aküyü doğru bir şekilde yerleştirin.
Ürün çalışma sırasında yavaşılıyor	Çok uzun veya çok sıkı çim. Çimleri gerekirse birkaç geçişte kesin
	Biçici gövdesi tıkanmış Biçici gövdesini	çim kalıntılarından temizleyin.
	Biçak çok aşınmış Biçme milinin yeniden bilenmesini sağlayın.
	Akü kapasitesi azalıyor Aküyü şarj edin.
Kötü kesim modeli Biçak	aşınmış Biçme milinin yeniden bilenmesini sağlayın.
	Kesim yüksekliği yanlış ayarlanmış Kesme yüksekliğini çimlerin büyüme durumuna göre a-yarlayın.
	Biçme milinin karşı bıçağa olan mesa-fesi çok fazla	Mesafeyi düzeltin
Biçme mili bloke olmuş	Biçme milinin karşı bıçağa olan mesa-fesi çok az	Mesafeyi düzeltin

17 AB uygunluk beyanı

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: - C-SPM380-X

Ürün no. 5911420900

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

Yetkili dokümantasyon temsilcisi:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
