Marka	Scheppach
Model	HS254
Ürün Tipi	Masaüstü Daire Testere
Çekilen Güç	2000 W (S1) / 2200 W (S6 %25)
Gerilim	220-240 V ~ 50 Hz
Boştaki Hız	5300 dk⁻¹
Bıçak Çapı	254 x 30 x 2,6 mm (göbek deliği 30 mm)
Diş Sayısı	24
Yarma Takozu Kalınlığı	2,5 mm
Maks. Kesme Yüksekliği (90°)	85 mm
Maks. Kesme Yüksekliği (45°)	63 mm
Bıçak Eğimi	0°'den 45°'ye sola
Masa Boyutu	630 x 545 mm
Uzantılı Masa Boyutu	630 x 935 mm
Parça Min. Boyutları	10 x 50 x 1 mm
Emiş Bağlantısı	Ø 34 mm
Ağırlık	yakl. 21,5 kg
Koruma Sınıfı	II (çift yalıtım)
Aşırı Yük Koruması	Sıfırlama düğmesi (Reset)
Güvenlik Donanımları	Bıçak koruyucu, yarma takozu, tabla inserti
İşlenebilir Malzemeler	Ahşap ve plastik (metal yok)
Dahil Aksesuarlar	Paralel kılavuz, enine kesme mastarı, itici, anahtarlar
Aşınma Parçaları	Karbon fırçalar, tabla inserti, itici, testere bıçağı

Sık sorulan sorular - HS254 SCHEPPACH

Scheppach HS254 testere ile hangi malzemeleri kesebilirim?

HS254 masaüstü daire testere, ahşap ve plastikleri kesmek için tasarlanmıştır. HSS bıçakları veya taşlama diskleri kullanmayın ve metal kesmeyin.

Kesme derinliği nasıl ayarlanır?

Kesme derinliğini artırmak için düğmeyi (12) saat yönünde, azaltmak için saat yönünün tersine çevirin. Ayarı kontrol etmek için bir deneme kesimi yapın.

Testere bıçağı nasıl değiştirilir?

Cihazın fişini çekin. Bıçak koruyucusunu ve tabla insertini çıkarın. Verilen anahtarları (SW13 ve SW21) kullanarak flanş vidasını sökün ve bıçağı değiştirin. Dönüş yönüne dikkat edin. Daha fazla detay için kullanım kılavuzuna bakın.

Motor aşırı yüklenmesi durumunda ne yapılmalı?

Motor otomatik olarak durur. Cihazın soğumasını bekleyin, ardından yeniden başlatmadan önce sıfırlama düğmesine (Reset) basın.

Hangi koruyucu ekipmanlar kullanılmalı?

Her zaman koruyucu gözlük, kulak koruyucu ve toz maskesi kullanın. Bıçağı tutarken eldiven kullanın.

Kesme açısı nasıl ayarlanır?

Açı ayar sıkıştırmasını (11) gevşetin, bıçağı düğme (12) ile istenen açıya (0°-45° sola) eğin, ardından sıkıştırmayı tekrar sıkın. Paralel kılavuzu sıkıştırmamaya dikkat edin.

Testereyi eğik kesimler için kullanabilir miyim?

Evet, eğik kesimler için paralel kılavuzu bıçağın sağına monte edilmiş olarak kullanın. Bıçak açısını anlatıldığı gibi ayarlayın. Dar parçalar için her zaman itici kullanın.

Testere nasıl bakım yapılır?

Her kullanımdan sonra talaşları temizleyin. Ayda bir kez dönen parçaları yağlayın. Karbon fırçaları düzenli olarak kontrol edin (ilk 50 saatten sonra, ardından her 10 saatte bir). 6 mm'ye kadar aşınmışsa değiştirin.

Artık riskler nelerdir?

Bıçakla temas, geri tepme hareketi, talaş sıçraması, yüksek gürültü riskleri. Güvenlik talimatlarına uyun: asla bıçağın ekseninde durmayın, itici ve yarma takozu kullanın.

Yedek parçaları nereden bulabilirim?

Aşınma parçaları (bıçak, fırçalar, tabla inserti, itici) Scheppach müşteri hizmetleri aracılığıyla temin edilebilir. Kılavuzda belirtilen referansları kullanın (ör: bıçak 3901203703).

KULLANIM KILAVUZU HS254 SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	UYARI: Riayet edilmediğinde hayati tehlike, yaralanma tehlikesi ya da takım hasarı söz konusu olabilir.
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve dikkate alın.
	Koruyucu gözlük kullanın.
	Kulaklık kullanın.
	Toz koruma maskesi kullanın.
	DİKKAT: Yaralanma tehlikesi! Çalışır durumdaki testere bıçağına dokunmayın.
	90°'de kesim yüksekliği: 85 mm
	45°'de kesim yüksekliği: 63 mm
	Ayırma takozu kalınlığı: 2,5 mm
	Koruma sınıfı II (çift izolasyon)
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....513
2. Cihaz açıklaması 513
3. Teslimat kapsami 513
4. Amacına uygun kullanım 514
5. Güvenlik uyarıları 515
6. Teknik veriler....519
7. Ambalajdan çıkarma....520
8. Yapı 520
9. İşletime almadan önce 523
10. Kullanım 523
11. Kesim 524
12. Temizlik 526
13. Taşima 527
14. Bakim 527
15. Onarım ve yedek parça siparişi.... 528
16. Depolama....529
17. Elektrik bağlantısı 529
18. Bertaraf ve geri dönüşüm....530
19. Ariza giderme 531
20. Uygunluk beyanı 536

1. Giriş

Üretici:

Scheppach GmbH

Günzburger Str. 69

D-89335 Ichenhausen

İthalatçı:

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Sorumluluk reddi

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanma kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım.
• Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2. Cihaz açıklaması

1. Testere biçağı koruması
   1a. Emniyet pimi
2. Ayırma takozu
   2a. Tespitleme civatası
3. Testere bıçağı
   3a. İç flanş
   3b. Dış flanş
   3c. Flanş vidası
4. Testere tezgahı
5. Durdurma rayı
6. Paralel dayanak
   6a. Kontrol camı
   6b. Kelebek somunlar
   6c. Pul
   6d. Kilit vidası
   6e. İçten altı köşe civatalar
7. Tezgah genişletme parçası
8. Çapraz kiriş tezgah genişletme parçası
9. Sağ paralel dayanak kılavuzu (ölçek dahil)
10. Reset düğmesi
11. Sıkıştırma açı ayarı
12. El çarkı
13. Açma/Kapama şalteri
15. Alt şasi ayağı
16. Alt şasi çapraz kirişi (kısa)
    16a. Alt şasi çapraz kirişi (uzun)
17. Devrilme önleyici braket
18. Lastik ayak
19. Paralel dayanak sıkıştırması
20. Sol paralel dayanak kılavuzu (ölçek dahil)
21. Enine kesim mastari
    21a. Kilitleme tutamağı
    21b. Durdurma rayı
    21c. Kelebek somun
22. Emme bağlantı ağzı
23. Tezgah dolgu maddesi
    23a. Yıldız vidaları
24. Testere bıçağı + yıldız anahtar depolama

3. Teslimat kapsamı

Poz. Adet Tanım

1	1x	Testere bıçağı koruması
6	1x	Paralel dayanak
7	2x	Tezgah genişletme parçası
8	4x	Çapraz kiriş tezgah genişletme parçası
9 1x		Sağ paralel dayanak kılavuzu (ölçek dahil)
15 4x Alt şasi ayağı
16 2x Alt şasi çapraz kirişi (kısa)
16 a 2x Alt şasi çapraz kirişi (uzun)
17 2x Devrilme önleyici braket
18 4x Lastik ayak
20 1x		Sol paralel dayanak kılavuzu (ölçek dahil)
21 1x Enine kesim mastarı
A	42x	Kilitleme dişi somunu
B	16x	Altı köşeli cívata (M6x12)
C	26x	Kilit cívata (M6x12)
D	1x	Yıldız anahtar (SW10/ SW13)
E	1x	Yıldız anahtar (SW10/ SW21)
F	1x	İtme çubuğu
	1x	Kullanma kılavuzu

4. Amacına uygun kullanım

Tezgah testere her tür kerestenin ve plastiğin makine boyutuna göre uzunlamasına ve enine kesim (sadece enine kesim mastarı ile) için kullanılır. Hiçbir yuvarlak kereste kesilemez.

Sadece makine için uygun testere bıçakları (HM veya CV testere bıçakları) kullanılabilir. Her türlü HSS testere bıçağının ve ayırma diskinin kullanılması yasaktır.

Bilgiler:

Amacına uygun kullanıma, bu kullanım kılavuzundaki talimatlara, güvenlik uyarlarına ve açıklamalara uymak da dahildir.

Üreticinin güvenlik, çalışma ve bakım bilgilerine ve kullanım kılavuzunda belirtilen ölçülere uyulmalıdır.

Ürün ile ve ürün üzerinde yapılan çalışmalar, bu kullanım kılavuzunda anlatılan çalışmalara uygun olmalıdır.

Bu kullanım kılavuzunda açıklanmamış diğer tüm bakım ve onarım çalışmaları müşteri hizmetleri tarafından gerçekleştirilmelidir.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üst-lenmiyoruz.

⚠ DİKKAT

Ürünü kullanırken yaralanmaların ve hasarların engellenmesi için bazı güvenlik tedbirlerine uyulmalıdır. Bu nedenle kullanım kılavuzu ve güvenlik uyarılarını dikkatle okuyun. Bilgilere her zaman ulaşabilmek için bunu iyi muhafaza edin. Ürün başka bir kişiye verildiğinde, kullanım kılavuzunu ve güvenlik uyarılarını da birlikte teslim edin. Bu kullanım kılavuzunun ve güvenlik uyarılarının dikkate alınmaması nedeniyle orta-ya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin ta-sarımına ve yapısına göre aşağıdaki riskler söz konusu olabilir:

- Kapalı olmayan kesme alanında testere bıçağına dokunulması.

- Çalışır durumdaki testere şeridine dokunulması (kesik yaralanmaları).

- İş parçalarının ve iş parçası bölümlerinin geri tepmesi.

- Testere bıçağı kırılmaları.

- Testere bıçağının arızalı sert metal parçalarının dışarı fırlaması.

- Gerekli kulaklığın kullanılmamasında işitme hasarları.

- Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLİKE	Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.
UYARI	Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.
DİKKAT	Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.
DİKKAT	Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.
BİLGİ	Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

⚠️ UYARI: Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarp-masına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

1. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturma- lidır. Fiş kesinlikle değiştirilmemelidir. Top- raklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fis- ler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

1. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkatedin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesici takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın.

Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

⚠ UYARI

Elektromanyetik alan nedeniyle tehlike

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir.

- Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Tezgah testerelere yönelik güvenlik uyarıları

Koruyucu kapağa yönelik güvenlik açıklamaları

a) Koruyucu kapakları sökmeyin. Koruyucu kapaklar işlevlerini yerine getirecek durumda ve doğru monte edilmiş olmalıdır. Gevşemiş, hasar görmüş veya düzgün çalışmayan koruyucu kapaklar onarılmalı veya değiştirilmelidir.

b) Ayırma kesimlerinde daima testere biçağı koruyucu kapağını ve yarma kamasını kullanın. Testere biçagının iş parçası kalınlığını tamamen kestiği ayıma kesimleri için, koruyucu kapak ve diğer güvenlik donanımları yaralanma riskini azaltır.

c) Katlama, katlama yöntemiyle yırtma veya kanal açma gibi gizli kesimleri tamamladıktan sonra, ayırma takozunu en üst uç konumuna yeniden takın. Oluk ayırma takozu en üst uç konumundayken koruyucu kapağı yerleştirin. Koruyucu kapak ve yarma kaması yaralanma riskini azaltır.
d) Elektrikli aletin gücünü açmadan önce, testere bıçağının koruyucu kapağa, yarma kamasına veya iş parçasına değmediğinden emin olun. Bu bileşenlerin yanlışlıkla testere bıçağına teması tehlikeli durumlara yol açabilir.
e) Yarma kamasını bu işletim kılavuzundaki açıklamalara göre hizalayın. Hatalı mesafeler, konum ve yönlendirme yarma kamasının bir geri tepmeyi etkili bir şekilde önleyememesine sebep olabilir.
f) Ayırma takozunun işlevini yerine getirebilmesi için kesme aralığında bulunmalıdır. Yarma kamasının erişemeyeceği kadar kısa iş parçalarının kesilmesi sırasında, kama etkisizdir. Bu koşullar altında geri tepme yarma kaması tarafından engellenmez.
g) Ayırma takozuna uygun testere biçağı kullanın. Yarma kamasının doğru etkiye sahip olması için, testere biçağı çapı ilgili yarma kamasına uygun olmalı, testere biçagının çeliği yarma kamasından daha ince olmalı ve diş genişliği yarma kaması kalınlığından daha fazla olmalıdır.

Kesme işlemine yönelik güvenlik uyarıları

a) △ TEHLİKE: Ellerinizin veya parmaklarınızın testere bıçağının veya kesme alanının yakınlarına gelmemesine dikkat edin. Bir anlık dikkat-sizlik ya da kayma, elinizi testere bıçağına doğru yönlendirerek ciddi yaralanmalara yol açabilir.
b) İş parçasını testere bıçağına doğru sadece dönüş yönünün tersi istikamette besleyin. İş parçasının tezgah üzerinde testere bıçağının dönüş yönünde beslenmesi, iş parçasının ve elinizin testere bıçağına çekilmesine yol açabilir.
c) Uzunlamasına kesimlerde iş parçasının beslenmesi için asla gönye mesnedi kullanmayın ve gönye mesnet ile enlemesine kesimlerde ek olarak uzunluk ayarına yönelik paralel dayanağı kullanın. İş parçasının paralel mesnet ve gönye mesnet ile birlikte aynı anda beslenmesi testere bicağının sıkışması ve geri tepmesi olasılığını artırır.

d) Uzunlamasına kesimler yaparken, iş parçasını daima durdurma rayı ile tam temas halinde tutun ve besleme kuvvetini daima durdurma rayı ile testere biçağı arasındaki iş parçasına uygulayın. Kılavuz mesnedi ve testere biçağı arasındaki mesafe 150 mm'den daha az ise bir itme çubuğu, ve mesafe 50 mm'den düşükse bir itme bloğu kullanın. Bu türden yardımcı aletler eliniz ile testere arasında güvenli bir mesafe bulunmasını sağlar.
e) Sadece cihaz ile birlikte verilen, üreticinin itme çubuğunu veya talimatlara uygun üretilmiş bir itme çubuğu kullanın. İtme çubuğu eliniz ve testere bıçağı arasında yeterli mesafe bulunmasını sağlar.
f) Asla hasarlı veya yarılmış itme çubukları kullan- mayın. Hasarlı veya kesilmiş bir itme çubuğu kırıla- rak elinizin testere bıcağına gelmesine yol açabilir.
g) "Serbest elle" çalışmayın. İş parçasını yerleştirmek ve beslemek için daima paralel mesnet ya da gönye mesnet kullanın. "Serbest elle" çalışma iş parçasının paralel mesnet veya gönye mesnet yerine eller ile desteklenmesi veya beslenmesidir. Serbest elle kesim gerçekleştirmek hatalı yönlendirme, sıkışma ve geri tepmeye sebep olur.
h) Elinizi asla dönmekte olan testere bıçağının et- rafına veya üstüne uzatmayın. Elin iş parçasına uzatılması dönmekte olan testere bıçağına yanlış- likla temasa sebep olabilir.
i) Uzun ve/veya geniş iş parçalarını testere tez-gahının arkasından ve/veya yanlarından destekleyerek, yatay bir şekilde düz kalmalarını sağlayın. Uzun ve/veya geniş iş parçaları testere tezgahının kenarlarında devrilmeye meyillidir; bu da kontrol kaybına, testere bıçağının sıkışmasına ve geri tepmeye yol açar.
j) İş parçasını eşit bir şekilde besleyin. İş parçasını yana doğru eğmeyin, bükmeyin veya kaydırmayın. Testere bıçağının sıkışması halinde, cihazın gücünü derhal kapatın, fişi prizden çekin ve sıkışmanın sebebini giderin. Testere bıçağının iş parçası sonucu sıkışması geri tepmeye ve motorun bloke olmasına yol acabilir.
k) Kesilen materyali testere çalışırken almayın. Kesilen materyal testere bıçağı ve kılavuz mesnedi arasında veya koruyucu kapağa sıkışabilir ve alınırken parmaklarını zı testere bıçağına doğru çekebilir. Testerenin gücünü kapatın ve materyali almadan önce testere bıçağı durana kadar bekleyin.

I) 2 mm'den daha ince iş parçalarında uzunlamasına kesimlerde tezgah yüzeyine temas eden ek bir paralel mesnet kullanın. İnce iş parçaları paralel mesnet altında sıkışıp geri tepmeye yol açabilir.

Geri tepme – Sebepleri ve ilgili güvenlik uyarıları

Geri tepme, sıkışan testere bıçağının veya testere bıçağına göre eğik beslemeli bir kesimin veya iş parçasının bir kısmının testere bıçağı ve paralel mesnet ya da başka bir sabit nesne arasında sıkışmasının sonucunda gerçekleşen ani bir iş parçası reaksiyonudur.

Çoğu durumda, geri tepme halinde iş parçası testere biçağının arka kısmı tarafından kavranır, tezgahtan kaldırılır ve kullanıcıya doğru ivmelenir. Geri tepme tezgah testerenin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme, aşağıdakiikiler gibi uygun tedbirler ile önlenebilir.

a) Asla testere biçağı ile aynı hat üzerinde durmayın. Testere biçagının daima kılavuz mesnedinin bulunduğu tarafından durun. Bir geri tepme durumunda iş parçası hızla, testere biçagının önünde veya testere biçağı ile aynı hat üzerinde bulunan kişilerin üzerine gelebilir.

b) İş parçasını çekmek ya da desteklemek için asla elinizi testere bıçağının arkasına veya üzerine uzatmayın. Testere bıçağıyla yanlışlıkla temas meydana gelebilir veya bir geri tepme parmağınızın testere bıçağına çekilmesine yol açabilir.

c) Kesilen iş parçasını tutup asla dönmekte olan testere bıçağına doğru bastırmayın. Kesilen iş parçasını testere bıçağına doğru bastırmak sıkış-maya ve geri tepmeye yol açar.

d) Kılavuz mesnedini testere bıçağına paralel olarak hizalayın. Hizalanmamış bir kılavuz mesnedi iş parçasını testere bıçağına doğru bastırarak geri tepmeye yol açar.

e) Gizli kesimlerde (ör. oluk açma, kanal açma, veya boylamasına dik yarma) iş parçasının tezgaha ve kılavuz mesnedine yönlendirmek için bir baskı kaması kullanın. Baskı kamasıyla iş parçasını bir geri tepme sırasında daha iyi kontrol edebilirsiniz.

f) Birleştirilmiş iş parçalarının görülmeyen yerlerinde kesim gerçekleştirirken bilhassa dikkatli olun. İş parçasının içine giren testere bıçağı bir geri tepmeye sebep olabilecek nesneleri kesebilir.

g) Büyük levhaları, sıkışan testere biçağı sonucu geri tepme riskini azaltmak üzere destekleyin. Büyük levhalar kendi ağırlıkları altında bel verebilir. Levhaların tezgah yüzeyinden çıkıntı yaptığı yerlerde daima desteklenmesi gerekir.

h) Eğilmiş, düğümlenmiş,)bükülmüş veya bir gönye mesnet ile ya da kılavuz mesnedi boyunca yönlendirebileceğiniz düz bir kenarı olmayan iş parçalarını keserken bilhassa dikkatli olun. Eğilmiş, düğümlenmiş,)bükülmüş bir iş parçası stabil değildir ve kesim genişliğinin testere bıçağıyla hizasının yanlış olmasına, sıkışmaya ve geri tepmeye yol açar.

i) Asla üst üste veya arka arkaya istiflenmiş bir- den fazla iş parçasını kesmeyin. Testere bıçağı bir veya birkaç parçayı kavrayıp geri tepmeye se- bep olabilir.

j) Testereyi, testere biçağı iş parçasının içindeyken tekrar çalıştırmak isterseniz, testere biçagını kesme aralığında, testere dişleri iş parçasına geçmeyecek şekilde ortalayın. Testere biçağı sıkışmışsa, testere yeniden çalıştığıında iş parçasını tezgahtan kaldırabilir ve geri tepmeye yol açabilir.

k) Testere bıçaklarını temiz, keskin ve yeterince ayarlı bir şekilde muhafaza edin. Asla çarpılmış ya da kırık veya çatlak dişleri olan testere bıçakları kullanmayın. Keskin ve doğru ayarlanmış testere bıçakları, sıkışma, bloke olma ve geri tepme olasılığını en aza indirir.

Tezgah testerenin kullanımına yönelik güvenlik uyarıları

a) Tezgah parçasını çıkarmadan, testere bıçağını değiştirmeden, yarma kamasında ya da testere bıçağı koruyucu kapağında ayarlar gerçekleştirmeden önce ve makine gözetimsiz bırakılacağında tezgah testerenin gücünü kapatın ve şebekeden ayırın. Tedbirler kazaların önlenmesine yarar.

b) Tezgah testereyi asla gözetimsiz olarak çalışır bırakmayın. Cihazın gücünü kapatın ve tamamen durana kadar yanından ayrılmayın. Gözetimsiz olarak çalışan bir testere kontrolsüz bir tehlike teşkil eder.

c) Tezgah testereyi düz ve iyi aydınlatmalı ve sağlam bir şekilde durabileceğiniz ve dengenizi koruyabileceğiniz bir yere kurun. Kurulum yeri, iş parçalarınızın boyutunun iyi bir şekilde idare edilebileceği yeterli alanı sunmalıdır. Düzensizlik veya aydınlatılmamış çalışma alanları ve düz olmayan kaygan zeminler kazalara sebep olabilir.

d) Testere tezgahının altındaki ve/veya toz çeki- şindeki testere talaşlarını ve testere tozunu düzenli olarak temizleyin. Toplanan testere tozu yanıcıdır ve kendi kendine tutuşabilir.

e) Tezgah testereyi emniyet altına alın. Uygun bir şekilde emniyet altına alınmamış bir tezgah testere hareket edebilir veya devrilebilir.
f) Gücünü açmadan önce, ayar aletlerini, tahta artıklarını vb. tezgah testereden uzaklaştırın. Saptırma ve olası sıkışmalar tehlikeli olabilir.
g) Daima doğru boyda ve uygun tespit deliğine sahip (ör. baklava şeklinde ya da yuvarlak) testere bıçakları kullanın. Testerenin montaj parçalarına oturmayan testere bıçakları, dairesel bir şekilde dönmezler ve kontrol kaybına yol açar.
h) Asla flanşlar, pullar, vidalar veya somunlar gibi hasarlı ya da hatalı testere biçağı montaj malzemesi kullanmayın. Bu testere biçağı montaj malzemeleri güvenli işletim ve optimum performans için testerenize özel olarak yapılandırılmıştır.
i) Asla tezgah testere üzerinde durmayın ve tezgah testereyi asla basamak olarak kullanmayın. Cihaz devrilirse veya yanlışlıkta testere bıçağına temas ederseniz ciddi yaralanmalar meydana gelebilir.
j) Testere bıçağının, doğru dönüş yönünde monte edilmiş olduğundan emin olun. Tezgah testere ile zımpara diskleri ya da tel fırçalar kullanmayın. Testere tezgahının yanlış montajı ya da tavsiye edilmeyen aksesuarların kullanımı ciddi yaralanmalara yol açabilir.

Testere bıçağının kullanımı için güvenlik uyarıları

1. Uygulama takımlarını, sadece kullanmayı bildiğiniz takdirde alete takın.
2. Maksimum devir sayısını dikkate alın. Uygulama takımı üzerinde yer alan maksimum devir sayısı aşıl-mamalıdır. Belirtilmişse devir sayısı aralığına uyun.
3. Motor-testere bıçağının dönüş yönünü dikkate alın.
4. Çatlamış uygulama takımlarını kullanmayın. Çatlamış uygulama takımlarını imha edin. Onarım yapılmamalıdır.
5. Sıkıştırma yüzeylerindeki kir, gres, yağ ve suyu temizleyin.
6. Dairesel testere bıçaklarındaki delikleri küçültmek için gevşek küçültme halkaları veya kovanları kullanmayın.
7. Uygulama takımını emniyete almak için sabitlenen küçültme halkalarının, aynı çapta ve kesme çapının en az 1/3 oranında olmasına dikkat edin.

8. Sabitlenen küçültme halkalarının birbirine paralel olduğundan emin olun.

9. Uygulama takımlarını dikkatli şekilde taşıyın. Bunları orijinal ambalajında veya özel kaplarda muhafaza edin. Daha güvenli tutmak ve yaralanma riskini azaltmak için koruyucu eldivenler takın.

10. Uygulama takımını kullanmadan önce, tüm koru-ma tertibatlarının doğru şekilde sabitlendiğinden emin olun.
11. Kullanımdan önce, kullandığınız uygulama takımının bu elektrikli aletin teknik gerekliliklerine uygun olduğundan ve doğru şekilde sabitlendiğinden emin olun.
12. Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal işlemek için kullanmayın.
13. İşlenecek materyal için doğru testere biçagını kullanın.
14. Sadece testere üzerinde belirtilen verilere uygun çapa sahip bir testere bıçağı kullanın.
15. Sadece cihaz üzerinde belirtilen devir sayısına eşit veya daha yüksek bir devir sayısına sabit testere bıçakları kullanın.
16. Sadece, ahşap veya benzeri malzemelerin kullanımı için öngörülmüşlerse, EN 847-1'e uygun, tavsiye edilen testere bıçakları kullanın.
17. Uygun kişisel koruyucu donanım kullanın, ör.:

- Koruyucu kulaklık;

- Testere bıçakları ile işlem gerçekleştirirken koruyucu eldivenler.

1. Sadece üretici tarafından tavsiye edilen, EN 847-1'e uygun testere bıçakları kullanın. Uyarı! Testere bıçağını değiştirirken, testere bıçağı kesme genişliğinin yarma kaması kalınlığından küçük olmamasına ve testere bıçağı ana bıçak kalınlığının yarma kaması kalınlığından büyük olmamasına dikkat edin!
2. Ahşap ve plastik keserken, testere dişlerinin aşırı ısınmasını önleyin. Plastiğin erimesini önlemek için besleme hızını düşürün.
3. Karmaşık gizli kesim yöntemine ve eğrilerin/ka-maların kesilmesine izin verilmediğine dikkat edin.
4. Eğimli uzunlamasına kesimleri eğimin olduğu tara-fa doğru yapmayın.
5. Paralel dayanağın montajı veya ayarı sırasında, paralel dayanağın testere bıçağına paralel hizalanmış olduğundan emin olun.

6. Teknik veriler

*S1: Sabit yüklü sürekli işletim
**S6 % 25:
Alternatif akımlı motor 220-240 V\~ 50 Hz

Akım sarfiyatı	2000 W (S1*)
5000 dönme turu	2200 W (S6 % 25**)
Rölanti devir sayısı n_0	5300 dak ^-1
Sert metal testere biçağı ø 254 x ø 30 x 2,6 mm
Ana bıçak kalınlığı 1,6 mm
Diş sayısı	24
Ayırma takozu kalınlığı	2,5 mm
İşleme parçası min.ölçüsüU x G x Y	10 x 50 x 1 mm
Tezgah büyüklüğü	630 x 545mm
Sol/sağ tezgahgenişletme parçası	630 x 935mm
Maks. kesim yüksekliği45°	63 mm
Maks. kesim yüksekliği 0°	85 mm
Döndürülebilir testerebıçağı	0 ila 45° sol
Emme bağlantısı ø 34 mm
Koruma sınıfı	II
Koruma türü	IPX0
Ağırlık	Yakl. 21,5 kg

Aralıklı yüklü kesintisiz işletim (çalışma süresi 10 dakika).

Motorun müsaade edilmeyecek kadar ısıtılmaması amacıyla, motor, görev döngüsünün %25'lik süresinde belirtilen anma gücü ile çalıştırılabilir ve ardından görev döngüsünün %75'lik süresinde yüksüz çalışmalıdır.

Gürültü

Gürültü değerleri EN 62841 standardına uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi L_pA	94 dB
İstikrarsızlık K_pA	3 dB
Ses gücü seviyesi L_WA	107 dB
İstikrarsızlık K_WA	3 dB

⚠ UYARI

Çok yüksek ve sık gürültü yükleri işitme hasarlarına veya işitme kaybına neden olabilir.

• Bir koruyucu kulaklık kullanın;
• Mola verin.

EN 62841 uyarınca belirlenmiş toplam titreşim değerleri (üç yönün vektörel toplamı).

BİLGİ: Belirtilen ses emisyon değerleri, standart hale getirilmiş bir kontrol işlemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen ses emisyon değerleri, ses yükünün önceden öngörülmesi için de kullanılabilir.

UYARI: Ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Kendinizi gürültü yüklerine karşı korumak için tedbirler alın.

Bunun için elektrikli alettin yüksüz çalıştığı veya kapa- lı olduğu zamanlar da dahil olmak üzere tüm çalışma sürecini dikkate alın. Uygun tedbirler örneğin elektrikli aletlerin ve uygulama takımlarının düzenli bakım ve koruyucu bakım işlemini, düzenli molaları ve çalışma süreçlerinin iyi planlanması kapsıyor.

7. Ambalajdan çıkarma

TEHLIKE

Yutma ve boğulma tehlikesi!

Ambalaj malzemesi, ambalaj ve taşıma emniyetleri çocuklar için uygun değildir. Plastik poşet, folyo ve küçük parçalar yutulabilir ve boğulmalara neden olabilir.

- Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çocuklardan uzak tutun.

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin. Reklamasyonlar hemen müşteri hizmetine bildirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Teslimat kapsamını taşıma hasarları yönünden kontrol edin. Şikayetler doğrudan nakliye firması na iletilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, garanti süresinin sonuna kadar saklayın.
• Kullanım kılavuzunu tamamen okuyun.
• Sadece orijinal yedek parçalar veya aksesuarlar kullanın. Orijinal yedek parçalar veya aksesuarları bayinizden temin edebilirsiniz.
• Tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

8. Yapı

⚠ UYARI: Tezgah testeredeki tüm bakım, donanım değişikliği ve montaj çalışmalarından önce elektrik fi-şi çekilmelidir.

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Montaj için şunlar gereklidir:

1x Yıldız anahtar (SW10/SW13) (D)
1x Yıldız anahtar (SW10/SW21) (E)
1x yıldız tornavida (teslimat kapsamına dahil değildir)

- Teslim edilen tüm parçaları düz bir yüzeye koyun.

- Aynı parçaları gruplandırın.

BİLGİ:

• Bağlantılar civata (yuvarlak başlı veya altıgen), altıgen somunlar ve rondelalarla emniyete alınacaksa rondela, somunun altına takılmalıdır.
• Civataları dıştan içe doğru takın, bağlantıları somunlarla içten emniyete alın.
• Montaj sırasında somunları ve civataları yere düş-meyecek şekilde sıkın. Somunları ve civataları nihai montaj öncesinde sıkarsanız/sıkıştırırsanız nihai montaj gerçekleştirilemez.

8.1 Alt şasi montajı (Res. 2, 3)

1. Tezgah testeresini düz bir yüzeye baş aşağı (yani testere tezgahının üzerine) yerleştirin.
2. Dört alt şasi ayağını (15) makine gövdesinde öngörülen girintilere takın.
3. Altı köşeli bir civata (B) ve bir kilit somunu (A) ile bunları birbirine vidalayın. Bunun için yıldız anahtarı (D) ve yıldız anahtarı (E) kullanın.
4. Bir alt şasi çapraz kiriş (kısa) (16) ve bir alt şasi çapraz kirişi (uzun) (16a) iç taraftaki alt şasi ayak-larının (15) arasına yerleştirin.

Uzun tarafından öne ve kısa tarafından yana yerleştirildi- ğinden emin olun.

1. Alt şasinin (kısa) çapraz kirişlerini (16) ve alt şasinin (uzun) çapraz kirişlerini (16a) her biri dört kilit civata (C) ve dört kilit somunu (A) kullanarak alt şasi ayaklarına (15) sabitleyin. Bunları sıkmak için ekteki yıldız anahtarı (D) kullanın.
2. Her alt şasi ayağına (15) birer lastik ayak (18) takın.
3. Arka alt şasi ayaklarına (15) birer devrilme önleyici braket (17) takın. İki kilit civata (C) ve iki kilit somunu (A) kullanın. Bunları birlikte verilen yıldız anahtarı (D) kullanarak sıkın.

8.2 Tezgah genişletme parçalarını takın (Res. 4)

1. İki masa tezgah genişletme parçasını (7), her biri iki altı köşe civata (B) ve iki kilit somunu (A) kullanarak testere tezgahına (4) vidalayın. Bu sırada sadece testere tezgahında (4) öngörülen deliklerine dikkat edin. Bunun için yıldız anahtarı (D) ve yıldız anahtarı (E) kullanın.
2. Bilgi: Bu adımda tezgah genişletme parçalarının (7), testere tezgahına (4) doğru hizalanmasına dikkat edin.

8.3 Enine kirişlerin monte edilmesi (Res. 3, 4, 5)

1. Makine gövdesinin yan tarafına takılı altı köşeli civataları (B) ve kilit somunlarını (A) sökün.
2. Çapraz kirişleri (8) tezgah genişletme parçasının iç tarafına ve makine gövdesinin her iki tarafına yerleştirin.
3. Çapraz kirişleri(8) ve alt şası ayaklarını (15) daha önce çıkarılmış olan altı köşeli en civatalar (B) ve kilit somunları (A) ile sabitleyin.
4. Her biri bir altı köşeli cívata (B) ve bir kilit somunu (A) kullanarak dört çapraz kirişi (8) tezgah genişletme parçalarına (7) takın.
5. Son olarak, verilen yıldız anahtarı (D) ve yıldız anahtarını (E) kullanarak tezgah genişletme parçasına (7) tüm altı başlı civataları (B) sıkın.
6. Ürünü dikkatlice ters çevirin ve zemine yerleştirin.
7. Makine alt şasesindeki tüm vida bağlantılarını sıkın.

8.4 Paralel dayanak kılavuzunun (ölçek dahil) sola/sağa takılması (9 + 20) (Res. 6)

1. Her iki paralel dayanak kılavuzunu (9 + 20) birbirine yerleştirin.
2. Altı kilit civatasını (C) dışarıdan ön deliklerden geçirin ve bir kilit somunu (A) ile gevşek bir şekilde sabitleyin.Paralel dayanak kılavuzunu (ölçek dahil) sola/sağa (9 + 20), testere tezgahına (4) göre ortalanana kadar kilit civatalarının (C) başları üzerinden kaydırın.
3. Ardından yıldız anahtar (D) ile kilit somunlarını (A) sıkın.

Bilgi:

Aşağıda, monte edilmiş iki kılavuz, paralel dayanak (9 + 20) kılavuz rayı olarak adlandırılmaktadır.

8.5 Testere biçağı koruması

8.5.1 Testere biçağı korumasının (1) takılması (Res. 1, 7)

1. El çarkını (12) saat yönünde çevirerek testere bıçağını (3) dayanak noktasına kadar dışarı çıkarın.
2. Testere bıçağı korumasındaki (1) emniyet pimine (1a) basın.
3. Bastırılmış emniyet pimini (1a) ayırma takozunun (2) oluğuna yerleştirin ve bırakın.
4. Testere bıçağı korumasının (1) serbest hareketli olmasına dikkat edin.
5. Sökme işlemi ters sırada gerçekleştirilir.

⚠ UYARI

Yanlış takılan testere biçağı koruması nedeniyle yaralanma tehlikesi

- Kesime başlamadan önce testere bıçağı korumasının (1) kendiliğinden kesilecek ürüne inmesini sağlayın.

8.5.2 Testere biçağı korumasının kontrol edilmesi (Res. 1, 7)

Testere biçağı korumasını (1) montaj sonrasında doğru işlev yönünden kontrol edin.

1. Testere bıçağı korumasını (1) kaldırıp bırakın.

2. Testere bıçağı koruması (1) kendiliğinden başlangıç konumuna geri gelmelidir.

8.5.3 Tezgah dolgu maddesinin çıkarılması (Res. 7, 8)

1. Testere bıçağı korumasındaki (1) emniyet pimine (1a) basın.
2. Emniyet pimini (1a) basılı tutun ve testere bıçağı korumasını (1) ayrıma takozu (2) oluğundan çıkarın. Testere bıçağını (3) maksimum kesme derinliği ne ayarlayın, 0° konumuna getirin ve kilitleyin (bkz. 11.2 ve 11.3). İki yıldız vidayı (23a) yıldız tornavida ile gevşetin.
3. Tezgah dolgu maddesini (23) testere tezgahından (4) çıkarın.

8.5.4 Ayırma takozunun yerleştirilmesi ve ayarlanması (Res. 7, 8)

Bilgi:

İlk devreye alımdan ayırma takozu (2) ayarlanmalıdır.

1. Tespitleme civatasını (2a) gevşetin. Bunun için SW10 yıldız anahtarını (D) kullanın.

2. Ayırma takozunu (2) tutucuya itin. BİLGİ: Ayırma takozu (2) zaten yerleştirilmişse bu adıma gerek duyulmaz.

3. Ayırma takozunu (2),
   a) testere biçağı (3) ve ayırma takozu (2) arasındaki mesafe maks. 5 mm olacak (Res. 7) ve
   b) testere bıçağı (3) ayırma takozuna (2) paralel duracak şekilde hizalayın.
   c) ayırma takozundaki (2) girintilerin ayırma tako-zu tutucusunun muylusunu kavrayacak şekilde hizalayın.
4. Tespitleme civatasını (2a) tekrar sıkın. Bunun için SW10 yıldız anahtarını (D) kullanın.

8.5.5 Tezgah dolgu maddesinin yerleştirilmesi (Res. 8)

1. Tezgah dolgu maddesini (23) girintiye yerleştirin.
2. Yıldız vidaları (25a) bir yıldız tornavida ile vidalayın.

8.6 Paralel dayanağın takılması (Res. 11, 13)

1. Paralel dayanağı (6), açık paralel dayanak sıkıştırması (19) ile 9.4 altında monte edilen testere tezgahı (4) üzerindeki kılavuz ray paralel dayanak kılavuzu sol/sağ (ölçek dahil) (9 + 20) üzerine yerleştirin.
2. Paralel dayanağın (6) konumunu değiştirmek için, paralel dayanak sıkıştırması (19) açıkken paralel dayanağı (6) kılavuz ray boyunca hareket ettirin.
3. Paralel dayanak (6) istenen konumda sabitlemek için, paralel dayanak sıkıştırmasını (19) tamamen aşağı bastırın.

8.6.1 Paralel dayanak ayarı

DİKK AT: Testere bıçağı korumasını (2) çekip çıkarın (bkz. 9.5).

1. Testere bıçağını (3) maksimum kesme derinliğine ayarlayın.
2. Paralel dayanağı (6), durdurma rayı (5) testere bıçağına (3) değecek şekilde ayarlayın.

Eğer paralel dayanak (6) testere bıçağı (3) ile aynı hizada değilse, aşağıdaki işlemleri yapın:

1. Paralel dayanak (6) üzerindeki içten altı köşe civataları (6e), paralel dayanak (6) testere bıçağına (3) paralel hizalanana kadar 5 mm alyan anahtarla (teslimat kapsamına dahil değildir) gevşetin.

2. İçten altı köşe civataları (6e) tekrar sıkın.

8.7 Enine kesim mastarının monte edilmesi (Res. 1)

1. Enine kesim mastarını (21) testere tezgahının (4) oluğuna kaydırın.

2. Kilitleme tutamağını (21a) saat yönü tersine döndürerek gevşetin.

3. Ok istenilen açı ölçüsüne bakana kadar enine kesim mastarını (21) döndürün.
4. Kilitleme tutamağını (21a) saat yönünde döndüre- rek bu pozisyonu koruyun.

8.8 Toz emme makinesinin bağlanması (Res. 10) ⚠ UYARI

Etrafta dönen talaşlar nedeniyle gözlerde yaralanma tehlikesi

• Bir koruyucu gözlük kullanın.

• Ürünü sadece uygun bir talaş emme makinası ile çalıştırın. Ev içi kullanım için öngörülen elektrikli süpürge kullanmayın.

• Emme bağlantı ağzına (22) uygun bir talaş emme makinası (teslimat kapsamına dahil değildir) bağlayın.

• Uygun bir talaş emme makinesinin (örneğin çok amaçlı bir elektrikli süpürge) çekiş hortumunu emme başlığına (22) bağlayın.

DIKKAT

Emme kanallarını düzenli olarak kontrol edin ve temizleyin.

9. İşletime almadan önce

9.1 Genel uyarılar

• Ürünün tamamen monte edildiğini kontrol edin.
• Koruma kapaklarının mevcut, monte edilmiş ve işlevsel durumda olduklarıı kontrol edin.
• Düğmelerin doğru şekilde çalıştığını kontrol edin.
• Ürünün zemine sağlam şekilde yerleştirildiğini kontrol edin.
• Üründeki etiketlerin mevcut ve okunur halde olduğunu kontrol edin. Eksik veya hasarlı etiketler yenilen-meli / değiştirilmelidir.
• Şebeke gerilimi ile çalışma geriliminin aynı olduğunu kontrol edin, bkz. teknik veriler.
• Kabloların, uzatmaların, kablo tamburlarının vs. çok uzun olmamasına dikkat edin. Aksi halde gerilim düşüşü veya motorların gecikmeli çalışması söz konusu olabilir.
• Ortam sıcaklığına uyulduğunu kontrol edin.

9.2 Ürüne özgü bilgiler

• Makine sağlam duracak şekilde yerleştirilmelidir.
• Testere bıçağı (3) rahat çalışabilmelidir.

• Halihazırda işlenmiş ahşapta, örneğin civiler veya cívatalar vs. gibi yabancı cisimlere dikkat edin.

• Açma/kapama şalterine (13) basmadan önce, testere bıçağının (3) doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.

• Makinenin elektrik bağlantısını, sadece en az 16 A sigortalı, usulüne uygun şekilde monte edilmiş topraklı elektrik prizine yapın.

10. Kullanım

10.1 Şalter (Res. 1)

10.1.1 Açma/Kapama şalteri

1. Testereyi çalıştırmak için açma-/kapatma şalterinde (13) "I" tuşuna basın. Kesime başlamadan önce testere bıçağının (3) maksimum devir sayısına ulaşmasını bekleyin.
2. Testereyi kapatmak için açma-/kapatma şalterinde (13) "0" tuşuna basın.

10.1.2 Aşırı yük koruması (Res. 1)

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

1. Ürünü soğumaya bırakın.
2. Reset düğmesine (10) basın.
3. Makineyi 11.1.1 altında açıklandığı gibi tekrar ça- listirin.

10.2 Kesme derinliğinin ayarlanması (Res. 1)

El çarkının (12) döndürülmesiyle testere biçağı (3) istenilen kesme derinliğine ayarlanabilir.

• Saat yönünde: Daha büyük kesme derinliği
• Saat yönü tersine: Daha küçük kesme derinliği Deneme kesimi ile ayarı kontrol edin.

10.3 Kesim açısının ayarlanması (Res. 14, 17, 18)

Tezgah testere ile sola doğru eğimli kesimler, paralel dayanağa (6) 0 ° ila 45 °'de yapılabilir.

Her kesim öncesinde paralel dayanak (6), enine kesim mastari (21) ve testere biçagı (3) arasında çarpışma mümkün olmadığını kontrol edin.

1. Açı ayar sıkıştırmasını (11) çözün.
2. El çarkını (12) aynı anda içe bastırıp döndürerek ölçekten istediğiniz açı ölçüsünü ayarlayın.
3. Sabitlemek için açı ayar sıkıştırmasını (11) istediğiniz açı konumunda kilitleyin.

10.4 Paralel dayanak kullanımı

10.4.1 dayanak yüksekliği (Res. 15)

- Paralel dayanağın (6) durdurma rayı (5) iki farklı yükseklikte kılavuz yüzeye sahiptir.

- Kesilecek malzemenin kalınlığına göre kalın malzeme (25 mm iş parçası kalınlığının üzerinde) ve ince malzeme (25 mm iş parçası kalınlığının altında) durdurma rayı (5) kullanılmalıdır.

10.4.2 Durdurma rayının ayarlanması(Res. 11, 15)

1. Durdurma rayını (5) daha alçak kılavuz yüzeye almak amacıyla durdurma rayını (5) paralel dayanaktan (6) sökmek için iki kelebek somunu (6b) gevşetin.
2. Durdurma rayını (5) oluk yönünde çıkarın.
3. Durdurma rayını (5) döndürün ve kayıcı blokları iki yiv yönünde içeri sürün.
4. Yüksek kılavuz yüzeye geçiş aynı şekilde yapılmalıdır.

10.4.3 Paralel dayanağın yan tarafından değiştirilmesi (Res. 11, 15)

1. Kelebek somunları (6b) tam tur döndürün.
2. Durdurma rayını (5) çıkarın ve paralel dayanağın (6) karşı tarafına kilit vidalarına (6d) takın.
3. Pulları (6c) ve kelebek somunları (6b) yerine takın ve sıkıca vidalayın.

10.4.4 Gözetleme camını (6a) ve ölçeği kontrol edin (Res. 6, 11)

- Testere tezgahının (4) ön tarafından kılavuz rayda bir ölçek vardır.

Paralel dayanağı (6) belirli bir ölçüye ayarlamak için aşağıdaki adımları izleyin:

1. Paralel dayanak sıkıştırmasını (19) çözün.
2. İstenilen ölçü gözetleme camındaki (6a) kılavuz rayın ölçeğinde belirene kadar paralel dayanağı (6) kaydırın.
3. Paralel dayanak sıkıştırmasını (19) sabitlemek için komple aşağı doğru bastırın.
4. Bir deneme kesimi yapın ve kesilen iş parçasını ölçün.
5. Ölçüm ölçek (6a) ile eşleşmiyorsa, aşağıdaki şekilde devam edin.
6. Paralel dayanak sıkıştırmasını (19) çözün.
7. Testere tezgahındaki (4) kılavuz rayın arkasındaki kilit somunlarını (A) gevşetin.

8. Paralel dayanağı (6) sıkıca tutun ve ölçekteki gözetleme camı (6a) yeni kesilen iş parçasının boyutunu gösterene kadar kılavuz rayı hareket ettirin.

9. Ardından kilit somunlarını (A) tekrar sıkın.

10.4.5 Kesim genişliğinin ayarlanması (Res. 11)

• Ahşap parçaları uzunlamasına kesme sırasında paralel dayanak (6) kullanılmalıdır.
• Paralel dayanak (6) testere tezgahının (4) iki tarafına da takılabilir.
• Testere tezgahının (4) ön tarafından kılavuz rayda bir ölçek vardır.

Paralel dayanağı (6) belirli bir ölçüye ayarlamak için aşağıdaki adımları izleyin:

1. Paralel dayanak sıkıştırmasını (19) çözün.
2. İstenilen ölçü gözetleme camındaki (6a) kılavuz rayın ölçeğinde belirene kadar paralel dayanağı (6) kaydırın.
3. Paralel dayanak sıkıştırmasını (19) sabitlemek için komple aşağı doğru bastırın.

10.5 Enine kesim mastarının kullanılması (21) (Res. 1, 12)

Durdurma rayını (21b) çok fazla testere biçağı (3) yönünde itmeyin. Durdurma rayı (21b) ve testere biçağı (3) arasındaki mesafe maks. 2 cm olmalıdır.

10.5.1 Enine kesim mastarının ayarlanması (Res. 1, 12)

1. Kelebek somunu (21c) sikarak durdurma rayını (21b) enine kesim mastarına (21) sabitleyin.
2. Enine kesim mastarını (21) testere tezgahının (4) iki kılavuz oluşundan birine itin.
3. Kilitleme tutamağını (21a) gevşetin ve istediğiniz açı ölçüsü ayarlanana kadar enine kesim mastarını (21) döndürün.
4. Kilitleme tutamağını (21a) tekrar sıkın.

11. Kesim

⚠️ UYARI

Yanlış montaj nedeniyle yaralanma tehlikesi

• Ürünün tekniğine uygun bir şekilde monte edildi- ğini kontrol edin.
• Testere bıçağını hareketlilik ve hareketli parçaları serbest hareketlilik yönünden kontrol edin.

DİKKAT

Testere açıldıktan sonra, kesime başlamadan önce testere biçagı (3) maksimum devir sayısına ulaşmasını beklemelisiniz.

11.1 Çalışma bilgileri

⚠️ UYARI

Yaralanma tehlikesi!

Amacına aykırı kullanımında ağır yaralanma tehlikesi bulunmaktadır.

- Güvenlik ve çalışma bilgilerine dikkat edip bunlara uyun.

- Uzunlamasına kesimler yaparken tezgah testerenin önünde değil, kesimin ilerleyeceği yönün çaprazında durun.

- Eğimli kesimlerde her zaman paralel dayanak kullanın.

- İş parçasını testere bıçağının yanından geçirmek için itme çubuğu ve itme bloku kullanın. Hasarlı veya aşınmış itme çubuklarını hemen değiştirin.

- Uzun iş parçalarını kesme işleminin sonunda devrilmeye karşı emniyete alın. Bunun için örn. makine çözme bobini çerçevesi kullanın.

- Tezgah testereyi çalıştırdıktan sonra kesimi gerçekleştirmeden önce testere bıçağının maksimum devir sayısına ulaşmasını bekleyin.

- Tezgah testereyi sadece toz emme makinası ile isletin.

- Ayarlanan ölçüleri kontrol etmek için her yeni ayar sonrasında bir deneme kesimi yapın.

- Emme kanallarını düzenli olarak kontrol edin ve temizleyin.

11.2 Uzunlamasına kesimlerin yapılması (Res. 16) TEHLIKE!

Dikdörtgen iş parçalarını sadece uzun tarafı para-lel dayanağın üzerinde olacak şekilde kesin. Asla kısa tarafı kullanmayın! Geri tepme tehlikesi!

Uzunlamasına kesimle ile iş parçası uzunlamasına yönde kesilir. Düz tarafı testere tezgahında (4) dururken iş parçasının bir kenarını paralel dayanağın (6) tersine bastırın.

1. Paralel dayanağı (6) iş parçası yüksekliğine ve istenilen genişliğe uygun olarak ayarlayın (bkz. 11.4).

2. Kesim yaparken testere biçağı koruması (1) iş parçası tarafından yukarı bastırılır.

3. İlk önce toz emme makinasını ve ardından tezgah testereyi çalıştırın.

4. Parmaklarınızı kapatarak ellerinizi yassı bir şekilde iş parçasının üzerine koyun ve paralel dayanaktan (6) testere bıçağına (3) itin.

5. İş parçasını sol elle, testere biçağı korumasının (1) ön kenarına kadar sıkı tutarak ona yandan destek verin.

6. İş parçasını her zaman ayırma takozunun (2) sonuna kadar itme çubuğu (F) ile itin.

11.2.1 Eğimli kesimlerin yapılması (Res. 17)

Eğimli kesimler genel olarak paralel dayanak (6) kullanılarak yapılır. Paralel dayanak (6) testere tezgahının (3) sağına takılmalıdır.

Aksi halde iş parçaları kesim sırasında paralel dayanak (6) ve testere bıçağı (3) arasına sıkışıp fırlayabilir.

1. Testere bıçağını (3) istediğiniz açı ölçüsüne ayarlayın (bkz. 11.3).

2. Paralel dayanağı (6) iş parçası genişliğine ve yükseklüğüne göre ayarlayın (bkz. 11.4).

3. Testere bıçağı korumasını (1) testere tezgahına (4) indirin.

4. Kesim işlemini iş parçası genişliğine uygun olarak yapın (bkz. 12.2).

11.3 Enine kesimlerin yapılması (Res. 18)

⚠️ UYARI

Dönen parçalar ve keskin kenarlar nedeniyle yaralanma tehlikesi

- Yönlendirilen İş parçasını sıkı tutun.

- İş parçasını tamamen kesilene kadar enine ke-sim mastarı ile ileri itin.

1. Enine kesim mastarını (21) ihtiyaç duyulduğu gibi ayarlayın (bkz. 11.5.1). Testere bıçağı (3) ayrıca eğri olarak ayarlanacaksa enine kesim mastarını (21) sağ kılavuz oluşuna itin. Böyle ne elinizin ne de enine kesim mastarının (21) testere bıçağı koruması (1) ile temas etmemesini sağlarsınız.

2. Testere biçağı korumasını (1) testere tezgahına (4) indirin. Kesim yaparken testere biçağı koruması (1) iş parçası tarafından yukarı bastırılır.

3. İş parçasını sıkıca enine kesim mastarına (21) karşı bastırın.

4. Toz emme makinasını ve ardından tezgah testereyi çalıştırın.

5. Kesim yapmak için enine kesim mastarını (21) ve iş parçasını testere biçağı (3) yönünde itin.

11.4 Dar iş parçalarının kesilmesi (Res. 19)

120 mm'den az bir genişliğe sahip iş parçalarının uzun-lamasına kesimleri mutlaka itme çubuğundan (F) yardım alınarak yapılmalıdır.

Kısa iş parçalarında itme çubuğu (F) kesimin başlangıcında kullanılmalıdır.

1. Paralel dayanağı (6) iş parçası yüksekliğine ve istenilen genişliğe uygun olarak ayarlayın (bkz. 11.4).
2. Parmaklarını kapatarak ellerinizi yassı bir şekilde iş parçasının üzerine koyun ve paralel dayanaktan (6) testere bıçağına (3) itin.
3. İş parçasını her zaman ayırma takozunun (2) sonuna kadar itme çubuğu (F) ile itin.

11.5 Çok dar iş parçalarının kesilmesi (Res. 19)

50 mm'den ve daha az genişliği olan çok dar iş parçalarının uzunlamasına kesimleri için mutlaka bir itme bloku kullanılmalıdır. İtme bloku teslimat kapsamına dahil değildir! (ilgili uzman bayiden temin edilebilir) Aşınmış itme bloklarını zamanında değiştirin.

İş parçaları kesim sırasında paralel dayanak (6) ve testere biçağı (3) arasına sıkışabilir, testere biçağı (3) tarafından kapılıp fırlayabilir.

Bu yüzden paralel dayanağın (6) alçak kılavuz yüzeyi tercih edilmelidir (bkz. Res. 15). Gerektiğinde durdurma rayının (5) yerini değiştirin (bkz. 11.4.2).

1. Paralel dayanağı (6) iş parçası yüksekliğine ve istenilen genişliğe uygun olarak ayarlayın (bkz. 11.4).
2. İş parçasını itme bloku ile durdurma rayının (5) tersine bastırın ve iş parçasını itme bloku (F) ile ayırma takozunun (2) sonuna kadar itin.

11.6 Yonga plakalarının kesilmesi

Yonga plakaları kesilirken kesme kenarlarının kırılmasını engellemek için aşağıdaki adımları izleyin: Testere biçağı (3) iş parçası kalınlığının 5 mm'sini geçmeyecek şekilde ayarlanmalıdır (bkz. 11.2).

11.7 Kesme işleminden sonra

1. Önce tezgah testereyi sonra toz emme makinasını kapatın. Testere bıçağı bir süre çalışmaya devam eder.
2. Tezgah testereyi, elektrik fişini prizden çekerek elektrik şebekesinden ayırın.
3. Testere tezgahındaki atıkları ancak testere bıçağı dururken çıkarın.
4. Tezgah testereyi soğumaya bırakın.

11.8 Sıkışan malzemeleri çıkarın

⚠ UYARIL

Keskin kenarlar nedeniyle parmaklarda ve ellerde yaralanma tehlikesi

- Koruyucu eldivenler kullanın.

• Testere bıçağı iş parçasına sıkıştiesa ya da başka tür blokajlar meydana geldiyse aşağıdaki adımları izleyin: Tezgah testereyi hemen kapatın ve elektrik fişini prizden çekin.
• Koruyucu eldivenler kullanım, testere bıçağına çıplak elle dokunmayın.

12. Temizlik

TEHLIKE

Cihazın içine su girmesi nedeniyle elektrik çarpma tehlikesi

- Ürüne su püskürtmeyin.

⚠ UYARI

Makinenin beklenmeden çalışması nedeniyle yaralanma tehlikesi

- Elektrik fisini elektrik fisinden ayırın.

12.1 Ürünün ve testere biçağı korumasının temizliği

DIKKAT

Kusurlu temizlik nedeniyle ürün hasarı

- Ürünü her kullanımdan sonra temizleyin.

DIKKAT

Aşındırıcı çözelti ve temizlik maddeleri nedeniyle ürün hasarı

• Kaba kirleri bir fırça ile temizleyin.

• Ürünü nemli, temiz, tüy bırakmayan bir bez ve biraz yumuşak sabun ile temizleyin.

• Her çalışma sonrasında toz ve talaşları fırça ile temizleyin.

• Havalandırma açıklıklarını tüy bırakmayan bir bezle komple temizleyin.

12.2 Ürünün basınçlı hava ile temizlenmesi DİKKAT

Basınçlı hava cihazında çok yüksek basınç kullanılması sonucunda ürün hasarı

Ürünün basınçlı hava cihazındaki yüksek basınçla temizlenmesi sonucunda elektrikli yapı parçaları hasar görebilir.

- Maks. 2 bar'lık düşük basınca sahip bir basınçlı hava cihazı kullanın.

1. Ürün ile aranızda uygun mesafe olmasına dikkat edin.

2. Güçlü kürleri basınçlı hava cihazı ile temizleyin (maks. 2 bar).

12.3 Talaş emme makinasının temizliği

Toz emme makinası teslimat kapsamına dahil değildir. Toz emme makinasının tekniğine uygun temizliği için ilgili üreticinin kullanım kılavuzuna uyun.

13. Taşıma

⚠ UYARI

Makinenin beklenmeden çalışması nedeniyle yaralanma tehlikesi

- Elektrik fisini elektrik fisinden ayırın.

13.1 Genel uyarılar

• Ürünü tezgah genişletme parçasından değil (7), testere tezgahından taşıyın (4).
• Taşıma hasarlarını önlemek için ürünü paketleyin. Orijinal ambalajı kullanın.
• Ürünü özellikle araçta taşırken titreşim ve sarsıntı-lara karşı koruyun.
• Araçta taşıma durumunda yükü yeterince emniyete alın.

13.2 Ürüne özgü bilgiler

1. Ürünü kaldırırken ağırlığına dikkat edin, bkz. teknik veriler.
2. Elektrikli aleti her türlü taşıma işleminden önce devre dışı bırakın ve akım beslemesinden ayırın.
3. Elektrikli aleti her zaman iki kişi taşıyın, tezgah genişletme parçalarından kavramayın. Elektrikli aleti taşımak için makine gövdesinden kaldırın.
4. Elektrikli aleti, örneğin araçlarda taşıma sırasında çarpmalara, darbelere ve şiddetli titreşimlere karşı koruyun.
5. Elektrikli aleti devrilmeye ve kaymaya karşı sabitleyin.
6. Yer değiştirmek veya taşımak için koruma tertibatlarını kesinlikle kullanmayın.

14. Bakım

⚠️ UYARI

Makinenin beklenmeden çalışması nedeniyle yaralanma tehlikesi

- Elektrik fişini elektrik fisinden ayırın.

⚠️ UYARI

Öngörülemeyen tehlikelere ve ürün hasarına karşı uyarı

- Ürün üzerinde izinsiz değişiklik veya kullanım kılavuzunda açıklanmamış onarım çalışmaları gerçekleştirmeyin.

- Açıklanmamış çalışmaları bir yetkili servise kontrol ettirin.

14.1 Genel uyarılar

• Gründe gevşek, yıpranmış veya hasarlı parça bulunmadığını kontrol edin.
• Somun, saplama ve civataların sıkı şekilde oturduğunu kontrol edin.
• Kapak ve koruma tertibatlarının hasarsız olduğunu ve yerinde doğru şekilde oturduğunu kontrol edin.
• Elektrik bağlantılarını kontrol edin. Elektrik bağlantılarındaki onarım çalışmaları sadece uzman atölye tarafından gerçekleştirilebilir.

14.2 Ürünün yağlanması

1. Takımın kullanım ömrünü uzatmak için ayda bir defa döner parçaları yağlayın.
2. Motoru yağlamayın.

14.3 Karbon fırçaların kontrol edilmesi ve bakımının yapılması (Res. 20)

Yeni bir makinede ilk 50 işletim saatinden veya yeni fırçalar monte edildikten sonra karbon fırçaları kontrol edin. İlk kontrolden sonra her 10 işletim saatinden sonra kontrol edin.

Karbon 6 mm uzunluğa aşındığında, yay veya yan devre teli yanmış veya hasarlı ise, her iki fırça değiştirilmelidir.

Fırçalar söküldükten sonra kullanılabilir olarak değerlendirilmesi durumunda, fırçaları tekrar takabilirsiniz.

1. Tezgah testeresini düz bir zemine yan yatırın.
2. Düz uçlu bir tornavida (teslimat kapsamına dahil değildir) kullanarak kilidi (Res. 20'de gösterildiği gibi) saat yönünün tersine açın.
3. Ardından karbon fırçaları çıkarın.
4. Karbon fırçaları yukarıda açıklandığı gibi kontrol edin.
5. Karbon fırçaları ters sıra ile tekrar monte edin.

14.4 Testere bıçağını değiştirin

⚠️ UYARI

Yaralanma tehlikesi! Tezgah testerenin amacına aykırı kullanımında ağır yaralanma tehlikesi bulunmaktadır.

⚠️ UYARI

Makinenin beklenmeden çalışması nedeniyle yaralanma tehlikesi

- Elektrik fışini elektrik fisinden ayırın.

⚠️ UYARI

Keskin kenarlar nedeniyle parmaklarda ve ellerde yaralanma tehlikesi

- Koruyucu eldivenler kullanın.

14.4.1 Testere biçağı koruması ve tezgah dolgu maddesinin çıkarılması (Res. 7, 8)

1. Testere bıçağı korumasındaki (1) emniyet pimine (1a) basın.
2. Emniyet pimini (1a) basılı tutun ve testere bıçağı korumasını (1) ayrıma takozu (2) olduğundan çıkarın.
3. Testere bıçağını (3) maksimum kesme derinliğine ayarlayın, 0° konumuna getirin ve kilitleyin (bkz. 11 3).
4. İki yıldız vidayı (23a) yıldız tornavida ile gevşetin.
5. Tezgah dolgu maddesini (23) testere tezgahından (4) çıkarın.

14.4.2 Testere bıçağının çıkarılması (Res. 7, 8, 9) ÖN KOŞUL: Testere bıçağı (3) maksimum kesme derinliğine ayarlandı (bkz. 11.2).

1. Yıldız anahtarı SW21 (E) dış flanşın (3b) üzerine takın ve böylece tahrik milini sabitleyin.
2. Flanş vidasını (3c), flanş vidasını (3c) açmak için yıldız anahtar SW13 (D) ile saat yönü tersinde döndürün.
3. Testere bıçağını (3) bir elinizle dikkatli bir şekilde sıkı tutun.
4. Flanş vidasını (3c) ve dış flanşı (3b) tahrik milinden çıkarın.
5. Testere bıçağını (3) tahrik milinden çıkarın ve dikkatli bir şekilde yukarı doğru testere tezgahından (4) dışarı çekin.

14.4.3 Testere bicağının yerleştirilmesi (Res. 9)

1. Yeni bir testere biçağı (3) takmadan önce dış flanşı (3b) dikkatlice temizleyin.
2. İç flanşı (3a) temizleyin ve yeniden takın.
3. Şimdi testere bıçağını (3) tahrik miline oturtun. Bu sırada dönme yönüne dikkat edin: Dişlerin kesme eğimi çalışma yönünde (ileri doğru) olmalıdır. Normalde çalışma yönü testere bıçağının (3) üzerinde de belirtilmiştir.
4. Dış flanşı (3b) tekrar tahrik miline oturtun. Bu sırada flavşın (3b) doğru hizalanmış olmasına dikkat edin.

5. Flanş vidasını (3c) tahrik miline takın ve elinizle sıkın.

6. Testere bıçağını (3) dikkatli bir şekilde çalışma yönüne çevirin: Tam merkezlenmiş olmalı ve "yalpalamamalıdır". Testere bıçağının (3) ve dış flanşın (3b) doğru oturmasını kontrol edin. Testere bıçağı doğru merkezlenmediyse parçaları yeniden hizalayın.

⚠️ UYARI

Öngörülemeyen tehlikelere ve ürün hasarına karşı uyarı

- Her testere biçağı değişiminden sonra testere bicağının ayarını kontrol edin.

1. Dış flanşı (3b) SW21 (E) yıldız anahtarla yerinde tutun.
2. Flanş vidasını (3c) SW13 (D) yıldız anahtarını kullanarak saat yönünde sıkın.
3. Testere bıçağı korumasını (1) ve tezgah dolgu maddesini (23) monte edin (bkz. 9.5).
4. Ayırma takozunun doğru ayarını kontrol edin (2) (bkz. 9.5.4).

15. Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanı-mından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri servisine veya yetkili uzmana başvurun. Bu ak- sesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda sunmanız gereken bilgiler:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

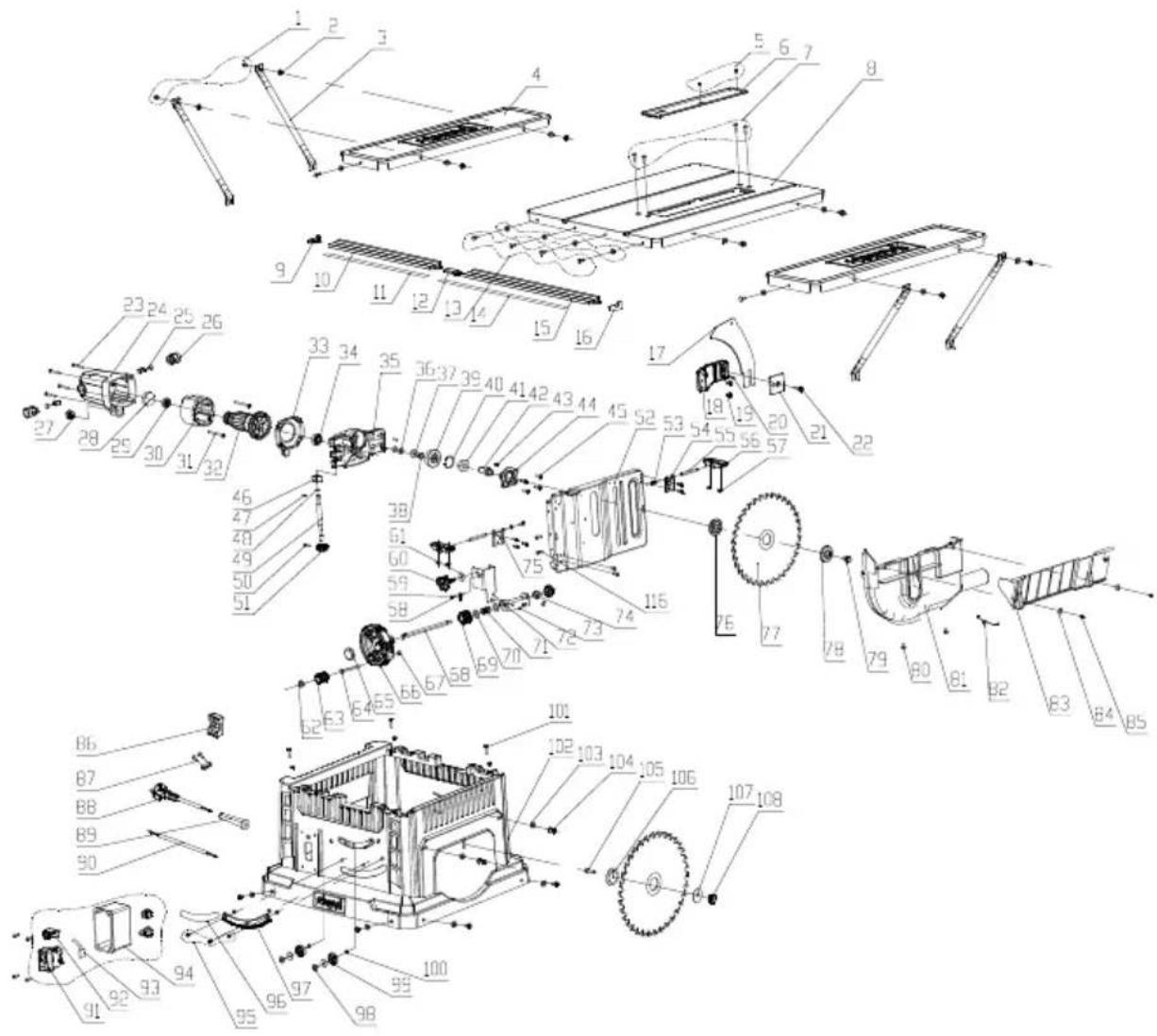

15.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / aksesuarlar Ürün no.

Testere bıçağı 3901203703

Tezgah dolgu maddesini 5901313036

İtme çubuğu 5901313021

Karbon fırça 5901308021

15.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, tezgah dolgu maddesi, itme çubuğu, testere bıçağı

* Teslimat kapsamında bulunması zorunlu değildir!

16. Depolama

⚠️ UYARI

Makinenin beklenmeden çalışması nedeniyle yaralanma tehlikesi

- Elektrik fisini elektrik fisinden ayırın.

DIKKAT

Yanlış depolama nedeniyle ürün hasarı

- Ürünü kir, toz ve neme karşı korunacak şekilde depolayın.

- Ürünü orijinal ambalajında depolayın.

1. Ürünü karanlık, kuru ve don oluşmayan bir yerde ve yetkisiz kişilerin erişemeyeceği şekilde depolayın.

2. Ideal depolama sıcaklığı 5 °C ve 30 °C arasındadır.

3. Kullanım kılavuzunu ürün ile birlikte saklayın.

4. Testere bıçağını (3) ve iki yıldız anahtarını (D ve E) öngörülen saklama alanında (26) saklayabilirsiniz (Res. 6).

17. Elektrik bağlantısı

Takılı elektrikli motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ve kullanılan uzatma kabloları bu talimatlara uygun olmalıdır.

- Bu ürün, EN 61000-3-11 standardının gerekliliklerini yerine getirmekte ve özel bağlantı koşullarına tabiidir. Bunun anlamı, isteğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.

- Ürün, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.

- Ürün sadece aşağıdaki özellikleri sahip bağlantı noktalarında kullanılmak üzere tasarlanmıştır:

a) izin verilen bir maksimum şebeke empedansını "Z"yi (Zmaks. == 0,292 Ω) aşılmamalı veya b) faz başına şebekede kesintisiz akım yükü en az 100 A olan.

- Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı bir görüşme yapın, ürünü kullanmak istediğiniz bağlantı noktasında, bahsedilen a) veya b) taleplerinden birini yerine getirdiğinden emin olun.

17.1 Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları

- İzolasyonun eskimesine bağlı çatlaklar

Bu tür arızalı elektrik bağlantı kabloları kullanılmamalıdır ve yalıtım hasarı nedeniyle hayati tehlike oluşturur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

17.2 Alternatif akımlı motor

• Şebeke gerilimi 220– 240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 mm² kesitli olmalıdır.

- 25m'ye kadar olan uzatma kabloları 2,5 mm ^2 kesitli olmalıdır.

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

18. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına ilişkin bilgiler (ElektroG)

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

19. Arıza giderme

Arıza Olası sebep Yardım
Motoru kapattıktan sonra testere bıçağı sökülüyor	Sabitleme somunu çok hafif sıkılmış Sabitleme somunu sağ dişlisini sıkın
Motor çalışmaya başlamıyor	Şebeke sigortasının kesilmesi Şebeke sigortasını kontrol edin
	Uzatma kablosu arızalı Uzatma hattını değiştirin
	Motordaki ya da şalterdeki bağlantılar düzgün değil	Uzman elektrikçiye kontrol ettirin
	Motor ya da şalter arızalı Uzman elektrikçiye kontrol ettirin
Motor performans göstermiyor, sigorta devreye giriyor	Uzatma hattının çapraz kesiti yeterli değil Bkz. "Elektrik bağlantısı"
	Kör testere bıçağı nedeniyle aşırı zorlanma	Testere bıçağını değiştirin
Kesim yüzeyinde yanık yüzeyler	Kör testere bıçağı Testere bıçağını keskinleştirin (sadece yetkili bir keskinleştirme servisine) veya değiştirin
	Yanlış testere bıçağı Testere bıçağını değiştirin
Motorun yanlış dönme yönü	Kondansatör arızalı Uzman elektrikçiye kontrol ettirin
	Yanlış bağlantı Duvar prizinin polaritesi uzman elektrikçi tarafından değiştirilmelidir

Ürün Tanım: TEZGAH TESTERE - HS254

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
