KULLANIM KILAVUZU PS900C HUSQVARNA

TR Kullanım kılavuzu

Sorun giderme.... 153

Taşıma, depolama ve atma.... 153

Teknik veriler.... 153

Giriş,

Ürün açıklaması

Husqvarna PS900C, bir akü şarj cihazıdır.

Kullanım amacı

Akü şarj cihazını, uygun Husqvarna ürünlerindeki aküleri şarj etmek için kullanın. Akü şarj cihazını başka işler için kullanmayın.

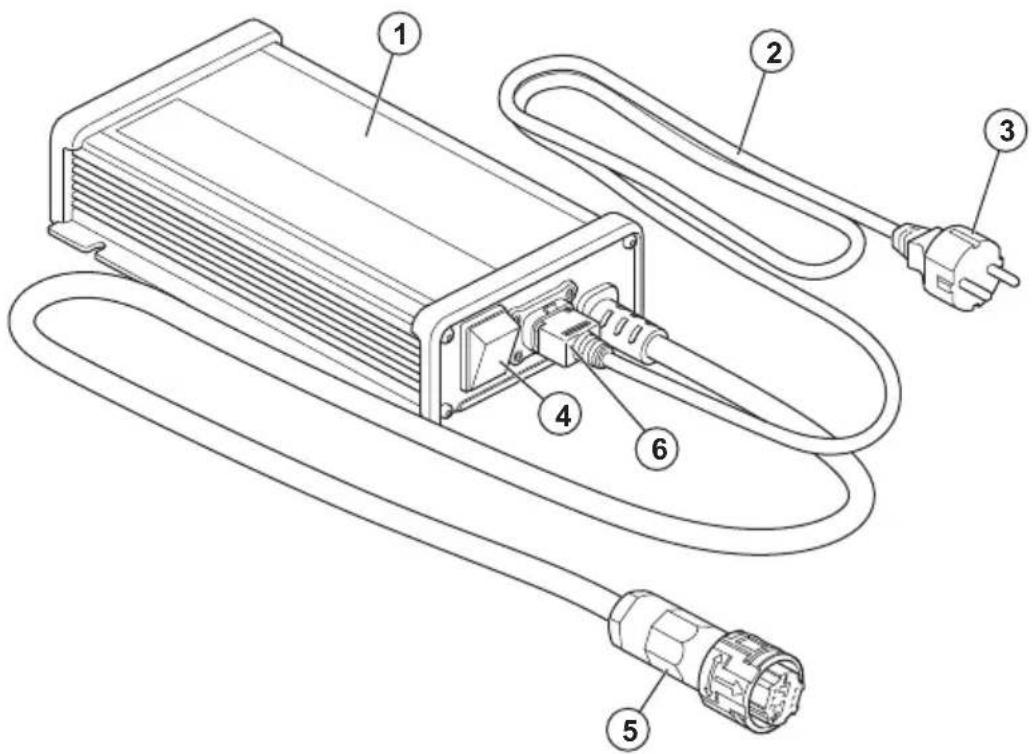

Akü şarj cihazına genel bakış

1. Akü şarj cihazı
2. Güç kablosu
3. Elektrik fisi, farklı pazarlar için farklı fisler ile
4. Şarj cihazı AÇMA/KAPAMA anahtarı
5. Şarj cihazı fişi
6. Elektrik prizi

Akü şarj cihazındaki semboller

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Akü şarj cihazı, geçerli AT direktiflerine uygundur.

IP54 - Akü şarj cihazı toza ve su sıçramasına karşı korumalıdır.

Akü şarj cihazı veya akü şarj cihazının ambalajı evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir atık tesisinde geri dönüştürün.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talımatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Önemli güvenlik talimatları

UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Not: Tüm uyarı ve talimatları saklayın.

- Güç kablosu hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir.

- Güç kablosunda hasar olmadığını düzenli olarak kontrol edin. Güç kablosu hasar görürse akü şarj cihazının bağlantısını derhal kesin.

- Akü şarj cihazı ile yalnızca Husqvarna orijinal akülerini şarj edin. Sorularınız varsa Husqvarna bayinizle iletişime geçin.

- Şarj edilebilir olmayan aküleri şarj etmeyin.

- Akü şarj cihazını parçalarına ayırmaya veya onarmaya çalışmayın. Tüm onarım işlemleri yalnızca yetkili bayi tarafından gerçekleştirilmelidir. Hasarlı bir akü şarj cihazını kullanmayın.

- Akü şarj cihazı terminallerini metal nesnelere bağlamayın.

- Elektrik fişi, yalnızca topraklanmış bir duvar prizinde kullanılmalıdır.

- Elektrik fişi, yalnızca yağmura karşı korumalı bir duvar prizinde kullanılmalıdır.

- Hasarlı olmayan onaylı ve topraklanmış bir duvar prizi kullanın.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için elektrik fişini çekin. Güç kablosunu çekmeyin.
• Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Güç kablosunun kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.
• Hasarlı görmüş akü veya akü şarj cihazı kullanmayın.
• Yıldırım düşme riskinin olduğu zamanlarda akü şarj cihazını kullanmayın.

• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Duman veya ateş tespit ederseniz akü şarj cihazının elektrik fişini çekip çıkarın.

• Akü şarj cihazını çocuklardan uzakta tutun. Çocuklar gözetim altında tutularak akü şarj cihazıyla oynamadıklarından emin olunmalıdır.

• Akü şarj cihazını temiz ve güneş ışığından uzak tutun.
• Bu akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

Montaj

Akü şarj cihazını monte etme

Not: Akü şarj cihazını yalnızca birlikte verilen güç kablosu setiyle kullanın. Harici güç kablosu seti kullanmayın. Güç kablosu hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir.

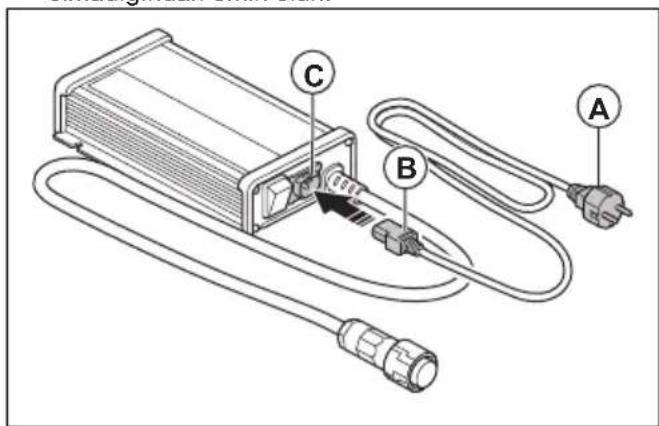

1. Elektrik fişinin (A) bir duvar prizine bağlı olmadığından emin olun.

1. Güç kablosunu (B) akü şarj cihazındaki elektrik prizine (C) bağlayın.

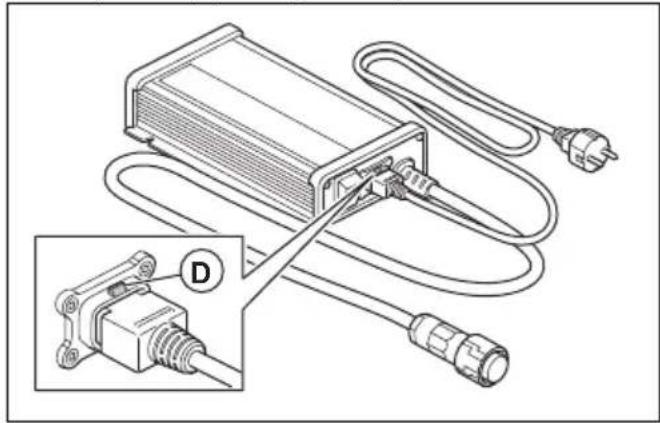

2. Kilit işlevinin (D) devreye alındığından emin olun.

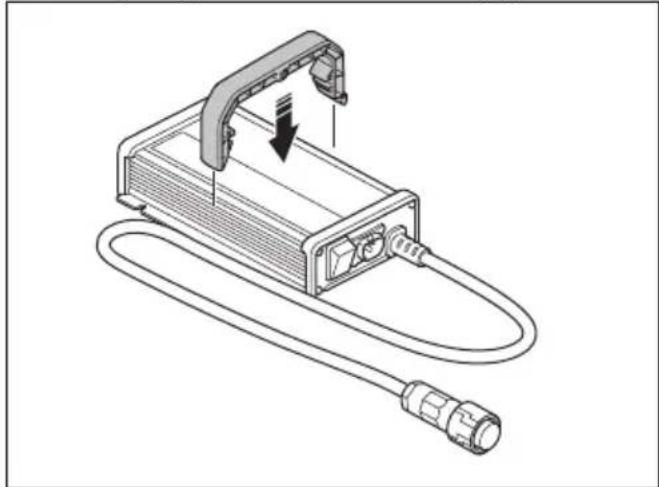

1. Akü şarj cihazını düz bir yüzeye yerleştirin.

2. Tutma yerini akü şarj cihazının üzerine hizalayın. Tutma yerinin akü şarj cihazının ortasında olduğundan emin olun.

3. Tutma yerini yerine kilitlenene kadar aşağı itin.

DİKKAT: Akü şarj cihazını sıcaklığın 0°C (32°F) ile 40°C (104°F) arasında olduğu durumlarda kullanın.

DİKKAT: Akü şarj cihazını yalnızca hava akışının iyi olduğu bir yerde kullanın.

DİKKAT: Akü şarj cihazını güç kablosundan tutup kaldırmayın.

1. Şarj cihazı AÇMA/KAPAMA anahtarının KAPALI konumuna ayarlandığından emin olun.
2. Elektrik fişini topraklanmış bir duvar prizine bağlayın.

DİKKAT: Akü şarj cihazını sadece nominal değerler plakasında belirtilen

voltaj ve frekansa sahip bir duvar prize bağlayın.

1. Şarj cihazı fişini üründeki akü şarj cihazı soketine bağlayın.
2. Motor AÇMA/KAPAMA anahtarını AÇIK konuma getirin. Mümkünse ürünün, akünün şarj olduğunu gösterdiğinden emin olun.

Not: Şarj göstergesinin konumu için ürünün kullanım kılavuzuna bakın.

1. Akü tamamen şarj olduğunda şarj cihazı AÇMA/KAPAMA anahtarını KAPALI konuma getirin. Şarj süreleri için ürünün kullanım kılavuzuna bakın.
2. Şarj cihazının fişini üründeki akü şarj cihazı soketinden çıkarın.
3. Akü şarj cihazının duvar priziyle bağlantısını kesmek için elektrik fişini çekin. Güç kablosunu çekmeyin.

Sorun giderme

Sorun giderme

Belirtiler Neden Çözüm
Akü şarj olmuyor. Akü şarj cihazı şebeke	prizine doğru şekilde bağlanmamıştır.	Akü şarj cihazını bir şebeke prizine takın.
	Güç kablosu akü şarj cihazına doğru şekilde bağlanmamıştır.	Güç kablosunu akü şarj cihazına bağlayın.
	Motor AÇMA/KAPAMA anahtarı KA-PALI konumdadır.	Motor AÇMA/KAPAMA anahtarını AÇIK konuma getirin.
	Akü şarj cihazı ürüne doğru şekilde bağlanmamıştır.	Akü şarj cihazını ürüne bağlayın.
	Akü hasarlıdır.	Akü şarj cihazının bağlantısını kesin ve onaylı bir servis bayisiyle konu-şun.
	Güç kablosu veya akü şarj cihazı hasarlıdır.	Akü şarj cihazının bağlantısını kesin ve onaylı bir servis bayisiyle konu-şun.

Taşıma, depolama ve atma

Taşıma ve depolama

• Hasar veya kaza olmasını önlemek için taşıma sırasında akü şarj cihazını güvenli bir şekilde bağlayın.
• Akü şarj cihazını çivi, vida veya mücevherat gibi metal nesnelerden uzak tutun.
• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için akü şarj cihazını kilitli bir alanda tutun.
• Akü şarj cihazını kuru, dondan etkilenmeyen ve temiz bir yerde tutun. Ortam sıcaklığı 0°C/32°F ile 50°C/122°F arasında olmalıdır.
• Akü şarj cihazını güneş ışığından uzak tutun.
• Depolamadan önce akü şarj cihazını temizleyin.

- Depolamadan önce akü şarj cihazının bağlantısını kesin.

Bertaraf

Husqvarna akü şarj cihazları evsel atıklar değildir. Bertaraf talimatlarına uyun.

• Yerel bertaraf gerekliliklerine ve geçerli düzenlemelere uyun.
• Akü şarj cihazını ve ambalajı uygun bir atık tesisinde geri dönüştürün.
• Akü şarj cihazının geri dönüşümü ve bertarafı hakkında daha fazla bilgi için yerel Husqvarna bayinizle görüşün.

Teknik veriler

TEKNİK VERİLER

Akü şarj cihazı PS900C
Çıkış Voltajı, VDC 58
Aynı anda şarj edilebilir akü sayısı 1-3

TEKNİK VERİLER

Akü EM-5240Li EM-5264Li EM-5239Li
Tip Lityum iyon Lityum iyon Lityum iyon
Kapasite 58,8 V, Maks. 38,5	Ah 58,8 V, Maks. 63,7 Ah 58	8 V, Maks. 39,2 Ah
