PS900C - Muruniiduk HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Muruniiduki akulaadija
Kaubamärk	Husqvarna
Mudel	PS900C
Väljundpinge	58 V DC
Üheaegselt laetavate akude arv	1 kuni 3
Ühilduvad akutüübid	Li-Ion Husqvarna EM-5240Li, EM-5264Li, EM-5239Li
Kaitseaste	IP54 (kaitstud tolmu ja pritsmete eest)
Toide	Maandatud seinakontakt
Töötemperatuur	0 °C kuni 40 °C
Ladustamistemperatuur	0 °C kuni 50 °C
Peamised funktsioonid	Husqvarna originaalakude laadimine, automaatne väljalülitus laadimise lõppedes
Ohutus	Kaitse lühiste eest, - IP54, - vastab EL direktiividele, - mitte kasutada äikese ajal
Hooldus ja puhastamine	Puhastada enne hoiulepanekut, - hoida külma ja päikese eest kaitstult, - mitte sukeldada
Varuosad ja remonditavus	Toitejuhe vahetatav volitatud spetsialisti poolt, - remont ainult volitatud edasimüüja poolt
Üldine teave	Tarnitakse koos toitejuhtmega, - eemaldatav käepide, - mitte kasutada pikendusjuhet

Korduma kippuvad küsimused - PS900C HUSQVARNA

Milliseid akusid saan Husqvarna PS900C-ga laadida?

See laadija on mõeldud originaalsetele Husqvarna Li-Ion akudele, eelkõige mudelitele EM-5240Li, EM-5264Li ja EM-5239Li. Kasutage ainult Husqvarna akusid.

Kas ma tohin laadijaga kasutada pikendusjuhet?

Ei, kasutage ainult kaasasolevat toitejuhet. Pikendusjuhtme kasutamine võib ohustada ohutust.

Kuidas teada, kas aku laeb?

Lülitage sisse/välja lüliti sisseasendisse. Täpsema teabe saamiseks vaadake toote kasutusjuhendit laadimisindikaatori asukoha kohta.

Mida teha, kui aku ei lae?

Kontrollige, et laadija on korralikult seinakontakti ja tootega ühendatud, et lüliti on sisseasendis ja toitejuhe on korralikult ühendatud. Kui probleem püsib, võtke ühendust volitatud hooldustöökojaga.

Kas laadija on ilmastikukaitstud?

Jah, IP54 kaitseaste tagab kaitse tolmu ja veepritsmete eest. Siiski kasutage seda otsese vihma eest kaitstult.

Kas ma saan laadida mitut akut korraga?

Jah, laadija suudab laadida 1 kuni 3 akut korraga, olenevalt akumudelist.

Kuhu peaksin laadijat hoidma?

Hoidke seda kuivas, puhtas, külma ja otsese päikesevalguse eest kaitstud kohas, temperatuuril 0°C kuni 50°C. Enne hoiulepanekut ühendage see lahti.

Kuidas laadijat puhastada?

Puhastage seda kuiva lapiga enne hoiulepanekut. Ärge kasutage vett ega kemikaale. Veenduge, et see on lahti ühendatud.

Mida teha, kui toitejuhe on kahjustatud?

Ühendage laadija kohe lahti. Juhe tuleb lasta välja vahetada tootjal, tema hooldusagendil või volitatud isikul.

Kuidas laadijat utiliseerida pärast kasutusaja lõppu?

Ärge visake seda olmejäätmete hulka. Viige see elektri- ja elektroonikaseadmete jäätmete kogumispunkti või võtke ühendust oma Husqvarna edasimüüjaga.

KASUTUSJUHEND PS900C HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine....50

Tehnilised andmed....50

Sissejuhatus

Toote kirjeldus

Husqvarna PS900C on akulaadija.

Kasutusotstarve

Kasutage akulaadijat vastavate Husqvarna toodete akude laadimiseks. Ärge kasutage akulaadijat muudeks eesmärkideks.

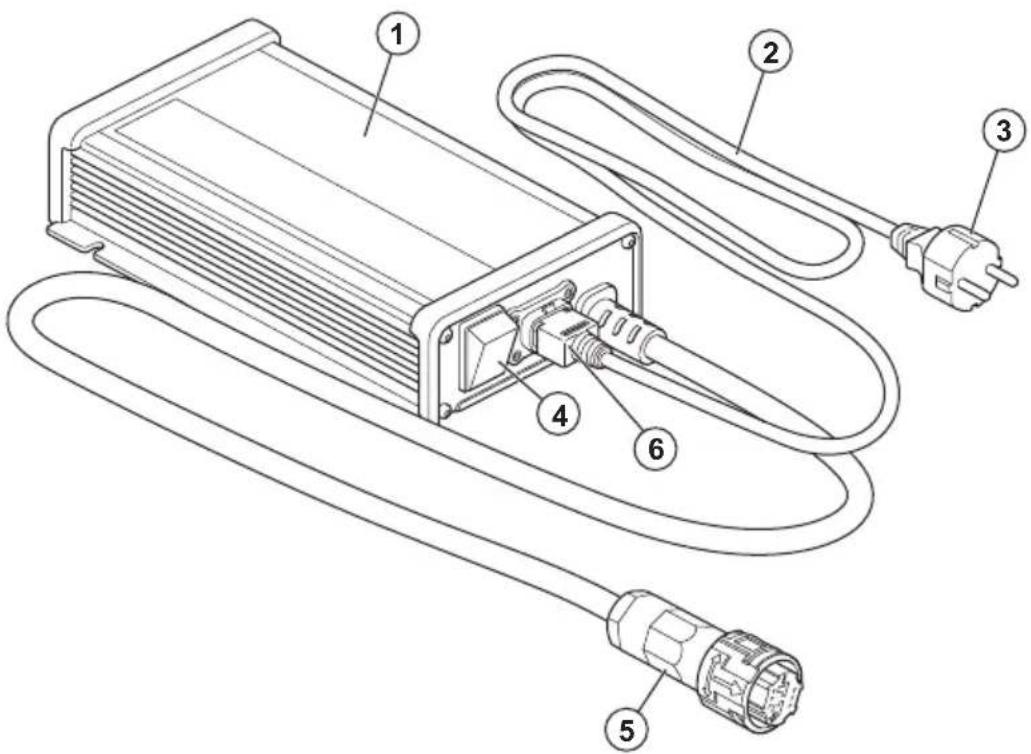

Ülevaade akulaadija kohta

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

Akulaadija vastab kehtivatele EÜ direktiividele.

IP54 – akulaadijal on kaitse tolmu ja veepritsmete eest.

Akulaadija või akulaadija pakend ei ole olmeprügi. Toimetage see elektrija elektroonikajäätmete heakskiidetud jäätmejaama.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Tähtsad ohutuseeskirjad

HOIATUS: Lugege läbi kõik ohutushoiatused ja kõik juhised. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Märkus: Hoidke köik hoiatused ja juhendid alles.

- Kui toitekaabel on kahjustunud, tuleb see lasta ohu vältimiseks tootjal, tema hooldusesindusel või samaväärsse kvalifikatsiooniga isikul välja vahetada.

• Kontrollige regulaarselt, et toitekaabel ei oleks kahjustatud. Kui toitejuhe on vigastatud, eemaldage akulaadija kohe vooluvõrgust.
• Kasutage akulaadijat ainult Husqvarna originaalakude laadimiseks. Küsimuste korral pöörduge Husqvarna edasimüüja poole.
• Ärge laadige mittelaetavaid akusid.
• Ärge püüdke akulaadijat lahti monteerida ega parandada. Remonttöid tohib teha vaid volitatud edasimüüja. Ärge kasutage kahjustatud akulaadijat.
• Ärge ühendage laadija klemme metallesemete külge.
• Toitepistikut tohib kasutada ainult maandatud vooluvõrguga seinakontaktis.
• Toitepistikut tohib kasutada ainult vihma eest kaitstud seinakontaktis.
• Kasutage heakskiidetud ja maandatud seinakontakti, mis on kahjustamata.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast

lahutamiseks tömmake pistik pesast välja. Ärge tömmake toitejuhet.

• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et toitejuhe ei jääks uste, väravate jms vahele.
• Ärge kasutage kahjustatud akulaadijat või akut.
• Ärge kasutage akulaadijat keskkonnas, kus esineb plahvatuse oht.

• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Suitsu või tule tekke korral eemaldage toitepistik akulaadijast.

• Hoidke akulaadija eemal lastest. Lapsi tuleb jälgida, et nad akulaadijaga ei mängiks.

• Hoidke akulaadijat puhtana ja eemal päikesevalgusest.
• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

Kokkupanek

Akulaadija kokkupanemine

Märkus: Kasutage akulaadijat ainult kaasasoleva toitejuhtme komplektiga. Ärge kasutage välist toitejuhtme komplekti. Kui toitekaabel on kahjustunud, tuleb see lasta ohu vältimiseks tootjal, tema hooldusesindusel või samaväärsse kvalifikatsiooniga isikul välja vahetada.

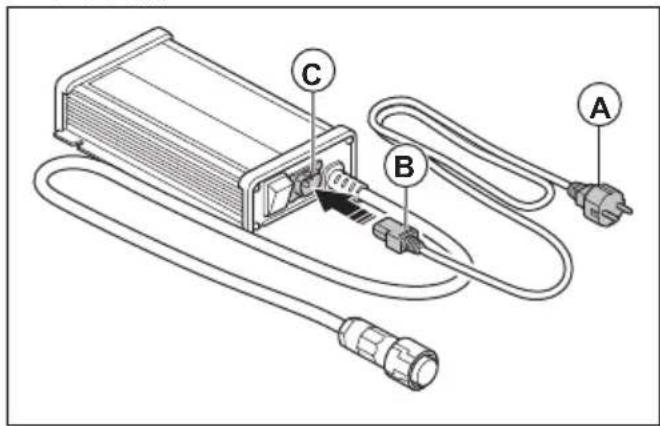

1. Veenduge, et toitejuhe (A) pole seinakontakti ühendatud.

1. Ühendage toitejuhe (B) akulaadija pistikupessa (C).

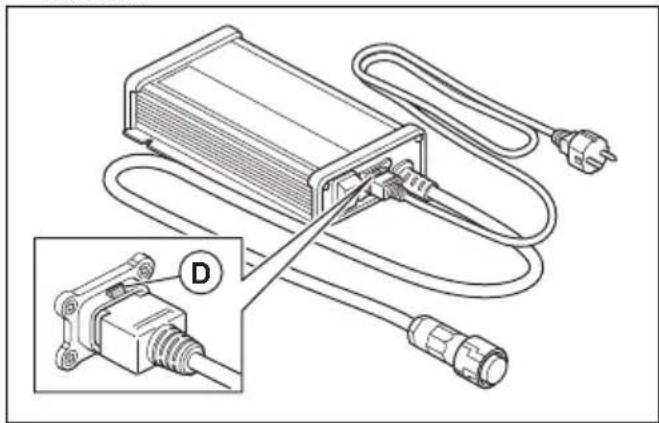

2. Veenduge, et lukustusfunktsioon (D) on sisse lülitatud.

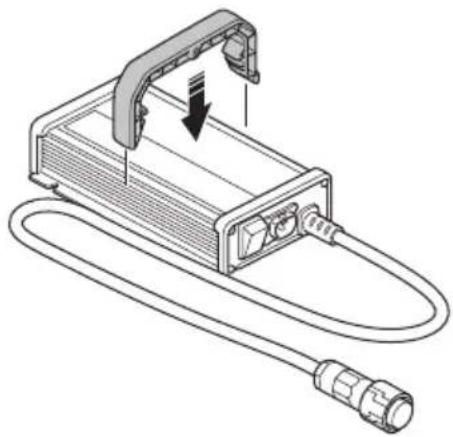

1. Asetage akulaadija tasasele pinnale.

2. Joondage käepide akulaadija kohale. Veenduge, et käepide oleks akulaadija keskel.

3. Lükake käepidet alla, kuni see oma kohale lukustub.

ETTEVAATUST: Kasutage akulaadijat keskkonnas, mille temperatuur jäab vahemikku 0...40 °C.

ETTEVAATUST: Kasutage akulaadijat ainult hea õhuvooluga kohas.

ETTEVAATUST: Ärge töstke akulaadijat toitejuhtmest hoides.

1. Veenduge, et laadija ON/OFF lüliti oleks asendis „OFF“ (väljas).
2. Ühendage toitepistik maandatud seinakontakti.

ETTEVAATUST: Ühendage akulaadija ainult tüübisildil näidatud pinge ja sagedusega seinakontakti.

1. Ühendage laadija pistik toote akulaadija pistikupessa.
2. Seadke laadija käivituslüliti asendisse ON (sees). Võimalusel veenduge, et toode näitaks aku laadimist.

Märkus: Laadimisnäidiku asukohta vaadake toote kasutusjuhendit.

1. Kui aku on täis laetud, seadke laadija ON/OFF lüliti asendisse OFF (väljas). Laadimisaegade kohta vaadake toote kasutusjuhendit.
2. Ühendage laadija pistik toote akulaadija pesast lahti.
3. Akulaadija eemaldamiseks vooluvõrgust tömmake toitepistik seinakontaktist välja. Ärge tömmake toitejuhet.

Veaotsing

Veaotsing

Sümptomid Põhjus Lahendus
Aku ei lae. Akulaadija ei ole korralikult	vooluvõr-ku ühendatud.	Ühendage akulaadija vooluvõrgu pesasse.
	Toitekaabel pole akulaadijaga õigesti ühendatud.	Ühendage toitepistik akulaadijaga.
	Laadija käivituslüliti on seatud sendisse OFF (väljas).	Seadke laadija käivituslüliti asendisse ON (sees).
	Akulaadija ei ole korralikult tootega ühendatud.	Ühendage akulaadija tootega.
	Aku on kahjustatud.	Ühendage akulaadija lahti ja pöörduge volitatud edasimüüja hooldusesindusse.
	Akulaadija või toitejuhe on kahjustatud.	Ühendage akulaadija lahti ja pöörduge volitatud edasimüüja hooldusesindusse.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Transportimisel kinnitage akulaadija ohutult, et ära hoida kahjustusi ja önnetusi.
• Hoidke akulaadijat eemal metallesemetest (nt naelad, kruvid, ehted).
• Hoidke akulaadijat lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke akulaadijat kuivas, härmatise vabas ja puhtas piirkonnas. Keskkonnatemperatuur peab olema vahemikus 0-50 °C.
• Hoidke akulaadija eemal päikesevalgusest.

• Enne hoiule panemist tehke akulaadija puhtaks.

• Enne tööle asumist ühendage akulaadija lahti.
  Husqvarna akulaadijad ei ole olmejäätmed. Järgige utiliseerimisjuhiseid.

• Järgige kohalikke utiliseerimiseeskirju ja kehtivaid seadusi.
• Taaskäidelge aku ja pakend sobivad jäätmekäitlusjaamas.
• Põhjalikumat teavet akulaadija taaskäitlemise ja utiliseerimise kohta saate kohalikult Husqvarna edasimüüjalt.

Utiliseerimine

Tehnilised andmed

TEHNILISED ANDMED

Akulaadija PS900C
Väljundpinge, VDC 58
Akude arv, mida saab korraga laadida 1–3

TEHNILISED ANDMED

Aku EM-5240Li EM-5264Li EM-5239Li
Tüüp Liitiumioonaku Liitiumioonaku Liitiumioonaku
Jõudlus 58,8 V, max 38,5 Ah	58,8 V, max 63,7 Ah 58,8 V,	max 39,2 Ah
