Produkttyp	Batteriladdare för gräsklippare
Märke	Husqvarna
Modell	PS900C
Utspänning	58 V DC
Antal batterier som kan laddas samtidigt	1 till 3
Kompatibla batterityper	Li-Ion Husqvarna EM-5240Li, EM-5264Li, EM-5239Li
Skyddsklass	IP54 (skyddad mot damm och stänk)
Strömförsörjning	Jordat vägguttag
Arbetstemperatur	0 °C till 40 °C
Förvaringstemperatur	0 °C till 50 °C
Huvudfunktioner	Laddning av original Husqvarna-batterier, automatisk avstängning vid full laddning
Säkerhet	Kortslutningsskydd, - IP54, - CE-direktivenlig, - använd inte vid åska
Underhåll och rengöring	Rengör före förvaring, - förvara frost- och solskyddat, - doppa inte
Reservdelar och reparerbarhet	Nätkabel utbytbar av auktoriserad servicepersonal, - reparationer endast av auktoriserad återförsäljare
Allmän information	Levereras med nätkabel, - avtagbart handtag, - använd inte förlängningssladd

Vanliga frågor - PS900C HUSQVARNA

Vilka batterier kan jag ladda med Husqvarna PS900C?

Denna laddare är avsedd för original Li-Ion Husqvarna-batterier, särskilt modellerna EM-5240Li, EM-5264Li och EM-5239Li. Använd endast Husqvarna-batterier.

Kan jag använda en förlängningssladd med laddaren?

Nej, använd endast den medföljande nätkabeln. Användning av förlängningssladd kan innebära en säkerhetsrisk.

Hur vet jag om batteriet laddas?

Sätt på/av-brytaren i på-läge. Se produktens bruksanvisning för placering av laddningsindikatorn.

Vad gör jag om batteriet inte laddas?

Kontrollera att laddaren är korrekt ansluten till ett vägguttag och till produkten, att brytaren är i på-läge och att nätkabeln är ordentligt ansluten. Kontakta en auktoriserad serviceverkstad om problemet kvarstår.

Är laddaren väderskyddad?

Ja, IP54-klassificering garanterar skydd mot damm och vattenstänk. Använd den dock skyddad från direkt regn.

Kan jag ladda flera batterier samtidigt?

Ja, laddaren kan ladda 1 till 3 batterier samtidigt, beroende på batterimodell.

Var ska jag förvara laddaren?

Förvara den på en torr, ren plats, frost- och solskyddad, vid en temperatur mellan 0 °C och 50 °C. Koppla ur den före förvaring.

Hur rengör jag laddaren?

Rengör den med en torr trasa före förvaring. Använd inte vatten eller kemikalier. Se till att den är urkopplad.

Vad gör jag om nätkabeln är skadad?

Koppla omedelbart ur laddaren. Nätkabeln måste bytas ut av tillverkaren, dess serviceombud eller en behörig person.

Hur kasserar jag laddaren vid slutet av dess livslängd?

Kasta den inte med hushållsavfallet. Lämna den på en insamlingsplats för avfall från elektrisk och elektronisk utrustning eller kontakta din Husqvarna-återförsäljare.

BRUKSANVISNING PS900C HUSQVARNA

Transport, förvaring och kassering.... 147

Tekniska data.... 147

Introduktion

Produktbeskrivning

Husqvarna PS900C är en batteriladdare.

Avsedd användning

Använd batteriladdaren för att ladda batterier i tillämpliga Husqvarna-produkter. Använd inte batteriladdaren till annat.

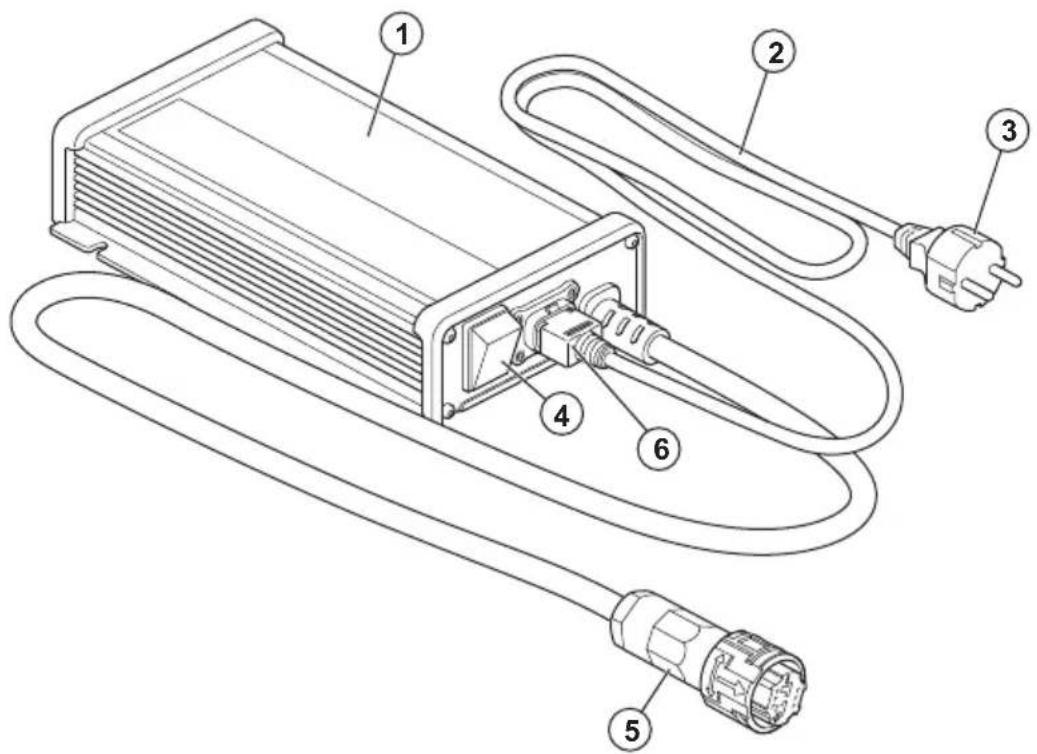

Översikt över batteriladdaren

1. Batteriladdare
2. Strömkabel
3. Nätkontakt, med olika kontakter för olika marknader
4. Laddarens ON/OFF-brytare
5. Laddarkontakt
6. Strömuttag

Symboler på batteriladdaren

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Batteriladdaren överensstämmer med gällande EG-direktiv.

IP54 – Batteriladdaren har skydd mot damm och vattenstänk.

Batteriladdaren eller förpackningen till batteriladdaren är inte hushållsavfall. Återvinn den på en plats för kassering av elektrisk och elektronisk utrustning.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Viktiga säkerhetsinstruktioner

WARNING: Läs alla säkerhetsvarningar och alla anvisningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand eller allvarlig skada.

Notera: Spara alla varningar och instruktioner.

- Om strömkabeln har blivit skadad måste den bytas ut av tillverkaren, dennes serviceverkstad eller likvärdigt

kvalificerade personer för att undvika olyckor.

• Kontrollera regelbundet att strömkabeln inte är skadad. Koppla omedelbart bort batteriladdaren om strömkabeln är skadad.
• Ladda endast Husqvarna-originalbatterier med batteriladdaren. Om du har frågor ska du tala med din Husqvarna-återförsäljare.
• Ladda inte icke laddningsbara batterier.
• Försök inte ta isär eller reparera batteriladdaren. Reparationer får endast utföras av en godkänd återförsäljare. Använd inte en skadad batteriladdare.
• Anslut inte kontakterna på batteriladdaren till metallföremål.
• Nätkontakten får endast användas i ett jordat vägguttag.
• Nätkontakten får endast användas i ett vägguttag som är skyddat mot regn.

• Använd ett godkänt och jordat vägguttag som inte är skadat.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från vägguttaget genom att dra i nätkontakten. Dra inte i strömkabeln.

• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte strömkabeln kläms i dörrar, stängsel eller liknande.
• Använd aldrig skadade batteriladdare eller batterier.
• Använd inte batteriladdaren om det finns risk för åska.

• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Dra ut nätkontakten till batteriladdaren vid rökutveckling eller brand.

• Förvara batteriladdaren utom räckhåll för barn. Barn ska övervakas för att garantera att de inte leker med batteriladdaren.

• Håll batteriladdaren ren och utsätt den inte för solljus.
• Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Montering

Montera batteriladdaren

Notera: Använd endast batteriladdaren med det medföljande strömsladdssetet. Använd inte ett externt strömsladdsset. Om strömkabeln har blivit skadad måste den bytas ut av tillverkaren, dennes serviceverkstad eller likvärdigt kvalificerade personer för att undvika olyckor.

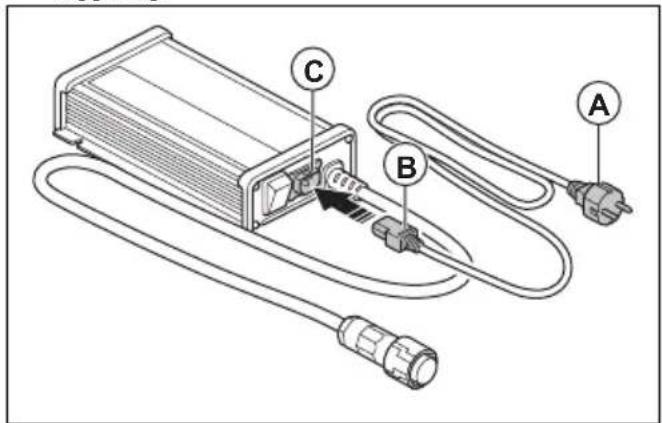

1. Se till att nätkontakten (A) inte är ansluten till ett vägguttag.

1. Anslut strömkabeln (B) till eluttaget (C) på batteriladdaren.

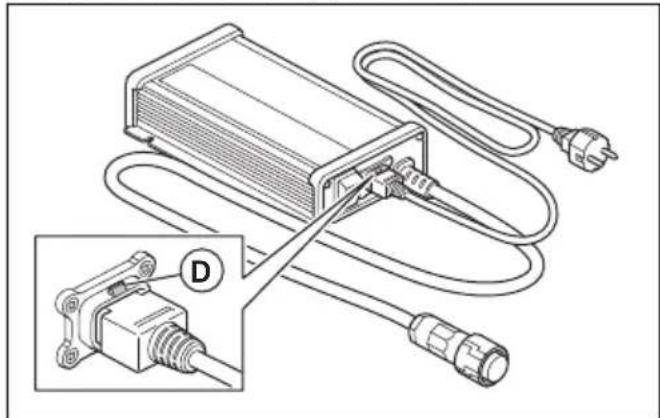

2. Se till att låsfunktionen (D) är aktiverad.

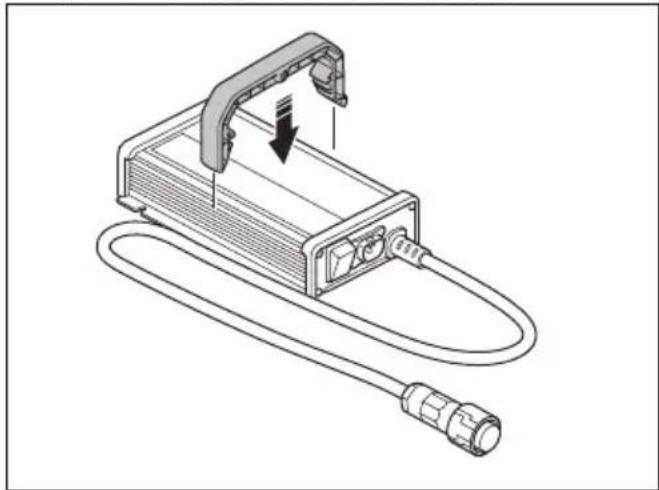

1. Placera batteriladdaren på en plan yta.

2. Rikta in handtaget ovanför batteriladdaren. Se till att handtaget är i mitten av batteriladdaren.

3. Tryck ner handtaget tills det läses på plats.

OBSERVERA: Använd endast batteriladdaren i temperaturer mellan 0 °C (32 °F) och 40 °C (104 °F).

OBSERVERA: Använd endast batteriladdaren på en plats med bra luftflöde.

OBSERVERA: Lyft inte batteriladdaren i strömkabeln.

1. Se till att laddarens strömbrytare är inställd på läget OFF.

2. Anslut nätkontakten till ett jordat vägguttag.

OBSERVERA: Anslut endast batteriladdaren till ett vägguttag med den

spänning och frekvens som anges på typskylten.

1. Anslut laddarens kontakt till laddningsuttaget på produkten.
2. Ställ om laddarens strömbrytare till läget ON. Se om möjligt till att produkten visar att batteriet laddas.

Notera: Placeringen av laddningsindikatorn finns i produktens bruksanvisning.

1. Stäng av produkten när batteriet är fulladdat. Laddningstider finns i produktens bruksanvisning.

2. Koppla bort laddarens kontakt från laddningsuttaget på produkten.

3. Dra ut nätkontakten för att koppla bort batteriladdaren från vägguttaget. Dra inte i strömkabeln.

Felsökning

Felsökning

Symptom Orsak Lösning
Batteriet laddas inte. Batteriladdaren är inte korrekt ansluten till nätuttaget.		Anslut batteriladdaren till ett nätuttag.

Transport, förvaring och kassering

Transport och förvaring

• Fäst batteriladdaren ordentligt under transport för att förhindra skador och olyckor.
• Håll batteriladdaren borta från metallföremål, exempelvis spikar, skruvar och smycken.
• Förvara batteriladdaren i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.
• Förvara batteriladdaren på en torr, frostfri och ren plats. Omgivningstemperaturen måste vara mellan 0 °C och 50 °C (32 °F och 122 °F).
• Utsätt inte batteriladdaren för solljus.
• Rengör batteriladdaren innan förvaring.

- Koppla bort batteriladdaren före förvaring.

Avfallshantering

Husqvarna-batteriladdare är inte hushållsavfall. Följ anvisningarna för kassering.

• Följ lokala kasseringsbestämmelser och tillämpliga förordningar.
• Återvinn batteriladdaren och förpackningen på lämplig anvisad plats.
• Om du vill ha mer information om hur du återvinner och kasserar batteriladdaren kontaktar du din lokala Husqvarna-återförsäljare.

Tekniska data

TEKNISKA DATA

Batteriladdare PS900C
Utspänning, V DC 58
Antal batterier som kan laddas samtidigt 1–3

TEKNISKA DATA

Batteri EM-5240Li EM-5264Li EM-5239Li
Typ Li-ion Li-ion Li-ion
Kapacitet 58,8 V, max. 38,5	Ah 58,8 V, max. 63,7 Ah 58,8	V, max. 39,2 Ah
