KULLANIM KILAVUZU IVR 100/30 Sc H ACD Kärcher

Güvenlik bilgisi 106

Amacına uygun kullanım.... 107

Çevre koruma 108

Aksesuarlar ve yedek parçalar...... 108

Teslimatın içeriği 108

Cihaz açıklaması...... 108

Cihazdaki simgeler.... 108

İşletime alma.... 109

İşletim.... 110

Taşıma 113

Depolama.... 113

Koruma ve bakım.... 113

Arıza durumunda yardım 116

Tasfiye.... 117

Garanti 117

Teknik bilgiler 117

AB Uygunluk Beyani.... 118

Genel uyarılar

Cihazınızın ilk kullanımdan önce bu orijinal kullanım kılavuzunu okuyun, bu kullanım kılavuzuna göre hareket edin ve kullanım kılavuzunu daha sonra kullanım veya cihazın sonraki sahipleri için saklayın.

• İş letime almadan önce, 5.956-249.0 numaralı güvenlik bilgilerini mutlaka okuyun.
• İşletim kılavuzu ve güvenlik bilgilerine uyulmaması, kullanıcı ve diğer kişiler için tehlikeli durumların oluşmasına ve cihazın hasar görmesine yol açabilir.
• Taşıma hasarları varsa hemen bayiyi bilgilendirin.

Güvenlik bilgisi

Tehlike kademeleri

TEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Genel güvenlik bilgileri

⚠️ TEHLIKE • Çekilen malzemenin güvenli bir şekilde imha edilmesi de dahil olmak üzere, cihazın ve kullanılacak maddelerin kullanımı sadece eğitimli personel tarafından gerçekleştirilmelidir. • Atık hava odaya geri gönderilirse odada yeterli hava değişim oranı L olmalıdır. Talep edilen sınır değerlerine uymak için, geri verilen hacim akışı temiz hava hacmi akışının maks. %50'sine (oda hacmi V_R x hava değişim oranı L_W ) tekabül etmelidir. Özel havalandırma önlemi olmadan şunlar geçerlidir: L_W=1 sa^-1 . • Bu cihaz, sağlığa zararlı toz içerir. Toz toplama torbasının bertaraf edilmesi de dahil olmak üzere boşaltma ve bakım işlemleri, sadece uygun koruyucu ekipman giyen yetkili kişiler tarafından gerçekleştirilmelidir. • Cihazı, yalnızca tam filtreleme sistemi ile kullanın.

• Kullanılacak malzemeler için geçerli olan ilgili güvenlik yönetmeliklerini dikkate alın.
• Farklı yanıcı tozların aynı anda toplama kabında toplanması yangına veya patlama-ya neden olabilir.

⚠️ UYARI • Cihazı toz veya gaz patlaması riski bulunan alanlarda kurmamalı ve işlet-memelisiniz. Cihazın içinde toz patlama riski olan bir ortama yalnızca filtrenin önünde izin verilir. Cihaz içinde gaz patlama riski olan ortamlar yasaktır. • Cihaz, yanıcı sıvı-ların (67/548/AET tehlikeli maddeler direkti-fine göre tutuşabilen, kolay tutuşabilen ve yüksek tutuşabilen) (parlama noktası 55 °C'nin altında) ayrıca yanıcı sıvılar ile yanıcı tozların karışımlarının emilmesi veya çekilmesi için uygun değildir. • Cihaz, aşırı derecede düşük minimum tutuşma enerjisine (ME <1 mJ) sahip, örneğin: Toner, ıslanabilir sülfür, alüminyum tozu, kurşun asidi gibi tozların emilmesi için uygun değildir.

- Cihaz, kızdırma sıcaklığı ≤ 190 °C olan ateşleme kaynaklarının ve tozların emilmesi için uygun değildir. - Her işletmeye almadan önce, potansiyel dengeleme

iletkenlerinin (topraklama iletkenleri) bağlı olup olmadığını kontrol edin. • Cihazı, ıslak koşullarda açık havada kullanmayın veya depolamayın. • Cihazın sabit şekilde durması için yürütme tekerleklerinde bulunan park frenini etkinleştirin. Park freni çözülü durumdayken cihaz kontrolsüz biçimde hareket edebilir.

TEDBIR • Uzun işletim molalarında ve kullanımdan sonra cihazı, cihaz şalterinden kapatın ve şebeke fişini çıkarın.

DIKKAT • Cihazı sadece iç mekanlarda kullanın. • Ezilme tehlikesi! Emme kafasını, filtre ünitesini veya toplama kabını sökerken veya takarken eldiven giyin. • Hasar tehlikesi! Hasarlı filtreyle veya filtresiz asla süpürmeyin. • Cihazı kullanırken güvenlik ayakkabısı giyin. • Cihazı, yalnızca yürüme hızında ve yokuş aşağı yollarda gerekirse iki kişi hareket ettirin. • Aksesuar parçalarını değiştirirken dışarı toz sızmamasına dikkat edin. • Normal işletim sırasında yüzey sıcaklıkları 135 °C'ye kadar yükselebilir.

- Vakum hortumu ünitesini bükmekten kaçının. - Hortumlarda düzenli olarak görsel kontrol yapın.

Elektrik bağlantısı

Cihaz sadece bir elektrik teknisyeni tarafından IEC 60364-1 uyarınca düzenlenmiş olan bir elektrik bağlantısına takılmalıdır. Bağlantı değerleri için bkz. Teknik bilgiler ve tip levhası.

TEHLIKE

Elektrik çarpması nedeniyle tehlike

Hayati tehlike

Örn. üzerinden geçerek, ezerek veya çekiştirerek elektrik bağlantı kablolarına zarar vermeyin.

Kabloları aşırı sıcakın, yağdan veya keskin kenarlardan koruyun.

Her işletimden önce cihazın şebeke bağlantı hattını kontrol edin. Kablosu hasarlı cihazı işletme almayın. Hasar görmüş bir kablonun uzman bir elektrik teknisyeni tarafından değiştirilmesini sağlayın.

Acil durumda yapılacaklar

TEHLIKE

Kısa devre veya başka elektrik arızalarında yaralanma ve hasar tehlikesi

Elektrik çarpması riski, yanma riski

Cihazı kapatın ve elektrik fişini çıkartın.

Filtre kırılması / sızıntısı durumunda yapılması gerekenler:

1. Cihazı hemen kapatın.

Cihaz, bundan sonra işletilmemelidir.

1. Filtreyi değiştirin.

Amacına uygun kullanım

Cihazın uygun olduğu kullanım alanları:

• Zemin ve duvar yüzeylerinin ıslak ve ku- ru temizliği
• Biriken kuru, yanıcı, sağlığa zararlı tozların vakumlanması; EN 60335-2-69 uyarınca H toz sınıfı
• Patlayıcı olmayan maddelerin emilimi
• Tüm toz patlama sınıflarının yanıcı tozlarının emilimi (minimum ateşleme enerjisi ME < 1 mJ) olan tozlar hariç)
• Tozların ve kaba kirlerin emilimi
• Cihaz, patlama tehlikesi olan alanların dışına kurulursa, yanıcı tozların bölge 22'den emilimi
• Nemli ve sıvı maddelerin süpürülmesi
• Ticari kullanım, örn. oteller, okullar, hastaneler, fabrikalar, dükkanlar, bürolar ve kiralık dükkanları.
• Endüstriyel kullanım, örn.depolama ve üretim alanlarında

Cihazın kurulum yerinde sınıflandırılmış bir Ex bölgesi varsa buna uygun bir Ex cihazı kullanılmalıdır.

Cihazın sorunsuz fonksiyonu sadece DN40 ve DN50 nominal vakum hortumu genişlikleriyle sağlanır.

Bunları dışındaki herhangi bir kullanım, amacına uygun olmayan kullanım olarak değerlendirilecektir.

Cihaz aşağıdaki işlemler için uygun değildir:

- Yanma sıcaklığı ≤ 190 °C olan ateşleme kaynaklarının ve tozun vakumlanması

• Patlama riski olan veya §1 SprengG anlamında bu tip eşdeğer maddelerin, patlayıcı buhar-hava karışımlarının, ayrıca Al ve Mg tozlarının emilmesi
• Yanıcı sıvıların (67/548/AET tehlikeli maddeler direktifine göre tutuşkan, kolay tutuşkan ve yüksek tutuşkan) (parlama noktası 55 °C'nin altında) ve yanıcı tozlarla yanıcı sıvıların karışımının emilmesi
• Magnezyum tozu veya tozunun vakumlanması
• Yanıcı sıvılar ve yanıcı toz karışımlarının vakumlanması
• Parlayan veya sıcak parçacıkların vakumlanması, aksi takdirde yangın veya patlamaya neden olabilir
• Toz üreten bir makineye bağlantı

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye

zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (RE-ACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

TEHLIKE

Onaylanmayan aksesuar nedeniyle pat-lama riski

Yalnızca üretici tarafından onaylanmış ve 22 modeliyle kullanım için Ex yapıştırıcı ile işaretlenmiş aksesuarı kullanın.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız işletilmesini sağlar.

Aksesuarlar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Not

Teslimat kapsamına herhangi bir aksesuar dahil değildir. Aksesuarlar uygulamaya bağlı olarak ayrıca sipariş edilmelidir.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Nakliye hasarı söz konusuysa lütfen bayinize haber verin.

Cihaz açıklaması

Resimler için grafik sayfalarına bakın Şekil A

① Kir kabı
② Kir kabındaki vakum hortumu bağlantısı
③ imha torbası
④Potansiyel dengeleme kablosu
⑤ Filtre halkasındaki vakum hortumu bağlantısı
⑥itme dirseği
⑦ Ana filtre
⑧H filtre
⑨H filtresi ara halkası
⑩Sebeke kablosu
⑪Cihaz şalteri
⑫Gösterge elemanı
⑬Potansiyel dengeleme kablosu
⑭Emme kafası kilidi
⑮Basınç dengeleme hortumu
⑯Aksesuar braketi
⑰ Kir kabı kolunu indirin
⑱Sabitleme freniyle yönlendirme tekerleri

Cihazdaki simgeler

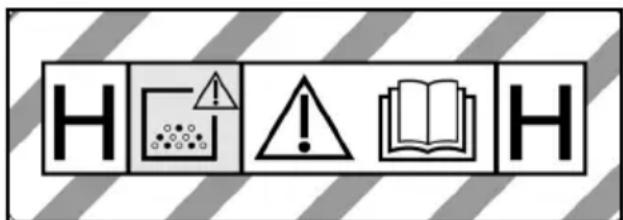

H H

Cihaz H toz sınıfına kadar olan tozlari vakumlamak için uygundur.

UYARI: Bu cihaz, sağlığa zararlı tozlar içerir. Toz torbasının çıkarılması da dahil olmak üzere boşaltma ve bakım işlemleri, sadece uygun kişisel koruyucu ekipman giyen yetkili kişiler tarafından yapılmalıdır.

Filtre sistemi tamamen takılmadan ve hacim akışı kontrolünün fonksiyonu kontrol edilmeden çalıştırmayın.

⚠UYARI

Cildin, ciğerlerin ve gözlerin hasar görmesi

Boşaltma ve bakım çalışmaları ve bertaraf sırasında çok ince tozların süpürülmesi Toz toplama kabının bertaraf edilmesi de dahil olmak üzere boşaltma ve bakım çalışmaları sırasında öngörülen koruyucu ekipmanı kullanın.

Cihaz, yanıcı tozların vakumlanması, bölge 22 dışında kurulum için uygundur.

UYARI: Bu cihaz herhangi bir 22. bölgeye kurulmamalıdır. 22 numaralı bir bölge mevcutsa bir Ex cihazı kullanılmalıdır.

DN 40 MAX XX,X kPa/ XX,X mbar DN 50 MAX XX,X kPa/ XX,X mbar DN 70 MAX XX,X kPa/ XX,X mbar

Etiket, kullanılan emme hortumu kesitine göre maksimum negatif basınç değerlerini gösterir. Gerçek değer manometreden okunabilir. Bu cihaz için geçerli olan değerler için bkz. Bölüm Minimum hacimsel akışı okuyun. Bu değerin altına düşülürse ana filtre temizlenmeldiri (bkz. Bölüm Ana filtrenin temizlenmesi) veya değiştirilmelidir (bkz. Bölüm Ana filtrenin değiştirilmesi). Farklı emme hortumu kesitleri, aksesuarların farklı bağlantı kesitlerine uyum sağlamasını mümkün kılar.

IVR 60

İmha torbası (Sipariş No. 9.989-606.0)

Güvenlik filtresi torbası (Sipariş No. 6.904-420.0)

Ana filtre (Sipariş No. 9.981-681.0)

H14 filtresi (Sipariş No. 9.980-249.0)

IVR 100

İmha torbası (Sipariş No. 9.989-607.0)

Güvenlik filtresi torbası (Sipariş No. 6.904-420.0)

Ana filtre (Sipariş No. 9.981-681.0)

H14 filtresi (Sipariş No. 9.980-249.0)

Üstü ağır cihaz Cihazı taşırken veya hareket ettirirken ek talimatlara uyulmalıdır.

İşletime alma

⚠UYARI

Yanlış bağlanmış eş potansiyel eşitleme hattı

Elektrik çarpması

Her işletme almadan önce, potansiyel eşitleme hattı (topraklama hattı) bağlı olup olmadığını kontrol edin.

⚠UYARI

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Filtre elemanı olmadan emme işlemi yapmayın; aksi halde artan ince toz emisyonu nedeniyle sağlık tehlikesi oluşur.

DIKKAT

Eksik filtre elemanı

Vakum motorunda hasar

Filtre elemanı olmadan süpürmeyin.

1. Cihazı çalışma pozisyonuna getirin.
2. Cihazı sabitleme frenleriyle emniyete alın.

3. Emme kafasının doğru şekilde takılı olduğundan emin olun.

4. Vakum hortumunu (teslimat kapsamında değildir) vakum bağlantısına takın.

5. Kir kabındaki doluluk seviyesini kontrol edin (bkz. Bölüm Kir kabının doluluk seviyesinin kontrol edilmesi).

6. Gerekirse kir kabını boşaltın (bkz. Bölüm Kir kabını boşaltın).

7. Kuru süpürme işleminden önce, uygulamaya bağlı olarak tasfiye torbasını veya güvenlik filtresi torbasını yerleştirin (bkz. Bölüm İmha torbasının / güvenlik filtresi torbasının yerleştirilmesi).

Şekil B

1. Arzu ettiğiniz aksesuarı (teslimat kapsamına dahil değildir) vakum hortumuna takın.

Vakum bağlantısının seçilmesi

Uygulamaya bağlı olarak, vakum hortumu 2 farklı vakum ağzına takılabilir.

• Filtre halkasındaki vakum ağzı
  – İmha torbası ile kuru vakumlama: Kaba toz, kısa bir sürede büyük miktarlarda vakumlanacak malzeme İmha torbası teslimat kapsamına dahil değildir ve ayrıca sipariş edilebilir, sipariş No. 9.989-606.0 (5 adet). – Islak süpürme

- Kir kabındaki emme ağzı

– Güvenlik filtresi torbasıyla kuru vakumlama: İnce toz, sürekli olarak büyük miktarlarda vakumlanacak malzeme

Cihaz, kapağa sahip güvenlik filtresi torbası ile donatılmıştır, sipariş No. 6.904-420.0 (5 adet).

– Islak süpürme

Elektrikli süpürgeye aynı anda iki vakum hortumu bağlanmamalıdır. Bir vakum ağzı, sızdırmazlık tapası ile sıkıca ka- patılmalıdır.

İmha torbası kullanıldığında, altemme ağzı sıkı bir şekilde kapalı olmalıdır.

Güvenlik filtresi torbası kullanıldığında üst emme ağzı sıkı bir şekilde kapatılmış olmalıdır.

Emme girişinin kapatılması

⚠UYARI

Yaralanma tehlikesi

Cildin, ciğerlerin ve gözlerin çok ince tozlar sebebiyle hasar görmesi

Emme hortumunu çıkardıktan sonra vakum bağlantısı, sızdırmazlık tapasıyla kapatılmalıdır.

1. Vakum hortumunu çıkarın.

Şekil C

1. Sızdırmazlık tapasını vakum bağlantısına tam olarak yerleştirin.

2. Sızdırmaz tapasını sonuna kadar itin.

3. Kapatma tapasını, vakum bağlantısı si- kıca kapanana kadar sağa çevirin.

Kir kabının doluluk seviyesinin kontrol edilmesi

Kir kabını, kir kabı üzerindeki vakum ağzının alt kenarına kadar dolduğunda boşaltılmalıdır. Maksimum doluluk seviyesi aşıldığında cihaz otomatik olarak kapanmaz.

1. Kir deposundaki doluluk seviyesini düzenli olarak kontrol edin.

işletim

Cihaz H toz sınıfına kadar ince tozu vakum-lamak için uygundur.

⚠UYARI

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Filtre elemanı olmadan emme işlemi yapmayın; aksi halde artan ince toz emisyonu nedeniyle sağlık tehlikesi oluşur.

DIKKAT

İnce tozun girmesi sonucu tehlike

Emme motorunda hasar tehlikesi mevcut-tur.

Emme işleminde, ana filtre elemanını asla çıkarmayın.

İmha torbasının / güvenlik filtresi torbasının yerleştirilmesi

1. Cihazı sabitleme frenleriyle emniyete alın.
2. Basınç dengeleme hortumunu kir kabından ayırın.

Şekil D

1. Kolları yukarı çekerek kir haznesini indirin.

Şekil E

1. Kir kabını cihazdan dışarı çekin.

İmha torbasının yerleştirilmesi

Şekil F

1. İmha torbasını kir kabının içine yerleştirin ve kabın duvarına ve tabanına dikkatlice oturtun.

2. İmha torbasının kenarını, kir kabının kenarından dışarıya doğru katlayın.

Güvenlik filtresi torbasının yerleştirilmesi

Şekil G

1. Güvenlik filtresi torbasını takın.

Şekil H

1. Güvenlik filtresi torbasının kenarını, kır kabının kenarından dışarıya doğru katlayın.

Şekil E

1. Kir kabını cihaz içerisinde yerleştirin.

Şekil D

⚠UYARI

Kir haznesinin kilitleme sırasında yanlış kullanımı

Ezilme tehlikesi

Kilitleme esnasında ellerinizi kesinlikle kir haznesi ile filtre halkası arasına sokmayın veya kaldırma mekanizmasına yaklaştır- mayın.

Kolu iki elinizle tetikleyerek kir kabını kilitleyin.

10.Kir haznesini kollarla kilitleyin.

1. Basınç dengeleme hortumunu kir kabına takın.

İmha torbasının / güvenlik filtresi torbasının çıkarılması

TEHLIKE

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Oluşan toz, toz geçirmeyen hazneler içinde taşınmalıdır. Başka yere doldurmaya izin verilmez. Toz toplama haznesi sadece bu konuda bilgilendirilmiş kişiler tarafından im-ha edilebilir.

1. Cihazı sabitleme frenleriyle emniyete alın.

2. Gerekirse emme hortumunu çıkartın.

3. Kir kabındaki vakum bağlantısını kapatın (bkz. Bölüm Emme girişinin kapatılması).

4. Basınç dengeleme hortumunu kir kabından ayırın.

Şekil D

1. Kolları yukarı çekerek kir haznesini indirin.

Şekil E

1. Kir kabını cihazdan dışarı çekin.

İmha torbasının çıkarılması

Şekil I

1. İmha torbasını yukarı kaldırın.

2. İmha torbasını kablo bağıyla sıkıca ka- patın.

3. İmha torbasını çıkarın.

4. İmha torbasını yasal düzenlemelere uygun şekilde bertaraf edin.

Güvenlik filtresi torbasının çıkartılması

Şekil J

1. Güvenlik filtresi torbasını yukarı kaldırın.

Şekil K

12.Koruyucu folyoyu çekerek çıkarın.

1. Kendinden yapışkanlı kapağa sahip olan güvenlik filtresi torbasını kapatın.

2. Güvenlik filtresi torbasını arkaya doğru dışarı çekerek çıkarın.

Şekil L

1. Güvenlik filtresi torbasının vakum bağlantı ağzını kapakla sıkıca kapatın.

Şekil M

1. Güvenlik filtresi torbasını takılı olan kablo bağlı ile sıkıca kapatın.
2. Güvenlik filtresi torbasını kir kabından çıkarın.
3. Kir kabını nemli bir bezle temizleyin.
4. Güvenlik filtresi torbasını yasal düzenlemelere uygun şekilde toz geçirmez, kapalı bir torbanın içerisinde atın.

Şekil E

20.Kir kabını cihaz içerisinde yerleştirin.

Şekil D

⚠UYARI

Kir haznesinin kilitleme sırasında yanlış kullanımı

Ezilme tehlikesi

Kilitleme esnasında ellerinizi kesinlikle kir haznesi ile filtre halkası arasına sokmayın veya kaldırma mekanizmasına yaklaştırmayın.

Kolu iki elinizle tetikleyerek kir kabını kilitleyin.

21.Kir haznesini kollarla kilitleyin.
22. Basınç dengeleme hortumunu kir kabına takın

Cihazın çalıştırılması

1. Şebeke fişini prize takın.
2. Cihazı ana şalterden açın.

Şekil N

1. Vakumlama işlemini başlatın.

Minimum hacimsel akışı okuyun

Cihazın ön tarafından, cihazın içerisindeki emme vakumunu gösteren bir gösterge elemanı bulunmaktadır (bkz. Bölüm Cihaz açıklaması).

Tabloda maksimum emme vakum değeri gösterilmektedir. Bu değer, cihazın performansına ve kullanılan emme hortumuna bağlıdır.

DIKKAT

Emme kaybı

Belirtilen değer aşılırsa, emme hortumundaki hava hızı 20 m/s'nin altına düşer.

Ana filtreyi en geç bu değere ulaşıldığında temizleyin (bkz. Bölüm Ana filtrenin temizlenmesi).

Değer, temizlikten sonra önemli ölçüde azalmamışsa ana filtreyi değiştirin (bkz. Bölüm Ana filtrenin değiştirilmesi).

Güç	Hortum çapı	Değer
3.0kW	DN40 200 mbar (20 kPA)
3.0kW	DN50 150 mbar (15 kPA)
4.0kW	DN40 226 mbar (22,6 kPA)
4.0kW	DN50 216 mbar (21,6 kPA)

- Ana filtreyi en geç belirtilen değerde temizleyin.

Ana filtrenin temizlenmesi

Not

Emiş gücü kaybını önlemek için ana filtreyi düzenli olarak temizleyin.

Şekil O

1. Ana filtreyi temizlemek için filtre temizleme tutamağını birkaç kez ileri geri hareket ettirin.

Cihazın kapatılması

1. Cihazı açma /kapama şalterinden kapatın.
2. Kir kabını boşaltın ve temizleyin.
3. Aksesuarları sökün ve gerektiğinde temizleyin ve kurulayın.

Her işletimden sonra

Kir kabını boşaltın

Kir kabı, gerektiğinide ve her kullanımdan sonra boşaltılmalıdır.

1. Cihazı kapatın ve akım beslemesinden ayırın.
2. Ana filtreyi temizleyin.
3. Kir kabını cihazdan çıkarın ve tasfiye torbasını (bkz. Bölüm İmha torbasının değiştirilmesi) veya güvenlik filtre torbasını (bkz. Bölüm Güvenlik filtresi torbasının değiştirilmesi) değiştirin.

Not

Kir kabını sadece kendi hareket makaraları üzerinde hareket ettirin. Bunun için vinç, forklift vb. bir alet kullanmayın.

Emme kafasının çıkarılması

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi

Sadece emme kafasını kaldırın. Emme kafasını, ağırlığı nedeniyle elle kaldırmayın.

TEHLIKE

Ağırlığın dikkate alınmaması

Düşen cihaz nedeniyle yaralanma tehlikesi Geçerli kaza önleme yönetmeliklerini ve güvenlik bilgilerini dikkate alın.

Her kaldırma işleminden önce kaldırma araçlı kaldırma düzeneğinin kusursuz çalışıp çalışmadığını kontrol edin.

Cihazı sadece kaldırma gözlerinden kaldırın.

Yükün istem dışı çıkmasına karşı kaldırma kancasını emniyete alın.

Bunun için vinci yalnızca kalifiye uzman personel çalıştırabilir.

Vincin tehlike bölgesinde hiç kimse bulun-mamalıdır.

Cihazı kaldırma kancasında gözetimsiz olarak asılı bırakmayın.

Şekil P

1. Cihazı kapatın ve akım şebekesinden ayırın.
2. Emme kafasının kilidini açın.
3. Uygun bir kaldırma aracını kaldırma gözüne sabitleyin.
4. Emme kafasını vinçle kaldırın ve uygun bir altlığın üzerine koyun.

Cihazın muhafaza edilmesi

1. Şebeke kablosunu kablo tutucunun etrafına sarın.
2. Cihazı kuru bir odada muhafaza edin ve izinsiz kullanıma karşı emniyete alın.

Taşıma

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma sırasında cihazın ağırlığını dikkate alın.

Şekil Q

TEDBIR

Üstü ağır cihaz

Devrilme tehlikesi, yaralanma tehlikesi IVR 100/30 Sc H ACD ve IVR 100/40 Sc H ACD cihazlarını taşırken cihazın devrilmemesine dikkat edin. Cihazların yüksekliğinden dolayı vakum kafasının çıkarılmasını öneririz (bkz. bölüm Emme kafasının çıkarılması).

Kir kabı boşaltıldı.

1. Tozsuz bir taşıma için her iki vakum bağlantısını da kapatın (bkz. Bölüm Emme girişinin kapatılması).
2. Sabitleme frenlerini serbest bırakın ve cihazı itme kolundan itin.
3. Cihazı yüklemek için şasiden ve itme kolundan tutun.
4. Cihazı taşıt içerisinde taşırken, kayma ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi Devrilmeyi önlemek için cihazı yalnızca düz yüzeylerde depolayın.

Depolama sırasında cihazın ağırlığına dikkat edin.

Kir kabı boşaltıldı.

1. Cihazı sadece iç mekanlarda yataklayın.

Koruma ve bakım

TEHLIKE

İstenmeden çalışmaya başlayan cihaz, akım ileten parçalarla temas

Yaralanma tehlikesi, elektrik çarpması Cihazdaki çalışmalardan önce cihazı kapatın.

Şebeke fişini çekin.

TEHLIKE

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Bakım çalışmaları sırasında (ör. filtre değişimi), P2 veya daha kaliteli bir solunum cihazı ve tek kullanımlık giysi kullanılmalıdır.

TEHLIKE

Yetersiz filtreleme

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Cihaz filtrasyonunun etkinliği, EN 60 335-2-69 22.AA.201.2 içerisinde belirtilen test metodu ile test edilebilir. Bu test, ulusal gerekliliklerde belirtildiği takdirde, en az yıllık olarak veya daha sık yapılmalıdır.

Test sonucu negatifse testi yeni bir filtre ile tekrarlayın.

⚠UYARI

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Tehlikelerin önlenmesine yönelik güvenlik cihazlarının güvenlik açısından sorunsuz şekilde çalışıp çalışmadığı, yılda en az bir kez üretici veya eğitimli bir personel tarafından kontrol edilmelidir; ör. cihazın sızdırmazlığı, filtrede hasar olup olmadığı, kontrol cihazlarının işlevi.

DIKKAT

Silikon içeren bakım ürünleri

Plastik parçalar hasar görebilir.

Temizlik için silikon içeren bakım ürünleri kullanmayın.

Toz giderme makineleri, BGV A1 açısından tehlikelerin önlenmesi veya ortadan kaldırılmasına yönelik güvenlik cihazlarıdır.

- Bakım kullanıcı tarafından gerçekleştirilirken, cihazın, servis personeli veya diğer kişiler için tehlike oluşturmadan sökülmesi, temizlenmesi ve bakımının yapılması gerekir. Uygun önlemler arasında, sökme işleminden önce detoksifikasyon, cihazın söküleceği yerlerde filtrelenmiş cebri havalandırma sağlanması, bakım alanlarının temizliği ve personelin uygun bir şekilde korunması bulunmaktadır.

- Cihazın dış kısmı vakumla temizleme ve silme yoluyla temizlenmeli veya tehlikeli bölgeden çıkarılmadan önce mühürleme işleminden geçirilmelidir. Tehlikeli alanın dışına çıkarıldığında tüm techizat kirlenmiş sayılmalıdır. Toz dağılımını önlemek için uygun tedbirler alınmalıdır.

• Bakım ve onarım çalışmalarını gerçekleştirirken tatmin edici bir şekilde temizlenemeyen kirlenmiş maddeler atılmalıdır. Bu tür maddeler, atıkların bertaraf edilmesine yönelik yürürlükteki yönetmeliklere uygun olarak geçirimsiz torbalara koyulmalıdır.
• Cihazın taşınması ve bakımı sırasında vakum ağzı sızdırmazlık tapaları ile ka- patılmalıdır.
• Basit bakım ve koruma çalışmaları kendiniz yapabilirsiniz.
• Cihaz yüzeyi ve hazne iç kısmını, nemli bir bezle düzenli olarak temizleyin.

Kontrol ve bakım çalışmaları

Kaza önlemeye yönelik yasa koyucunun geçerli ulusal yönetmelikleri doğrultusunda cihazın düzenli kontrollerinin yapılmasını sağlayın. Bakım çalışmalarının, üretici bilgileri doğrultusunda düzenli zaman aralıklarıyla yetkili personel tarafından uygulanması gerekir, bu kapsamda mevcut yönetmelikler ve güvenlik gereksinimleri dikkate alınmalıdır. Elektrik tesisatındaki çalışmalar sadece elektrik uzmanı tarafından uygulanabilir. Sorularınızda lütfen KÄRCHER şubesine başvurunuz.

Ana filtrenin değiştirilmesi

TEHLIKE

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Oluşan toz, toz geçirmeyen hazneler içinde taşınmalıdır. Başka yere doldurmaya izin verilmez. Toz toplama haznesi sadece bu konuda bilgilendirilmiş kişiler tarafından im-ha edilebilir.

⚠UYARI

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Ana filtre elemanını cihazdan çıkarttıktan sonra artık kullanmayın.

Sabit olarak takılan filtreler yalnızca uygun alanlarda, örn. dekontaminasyon istasyon-larında uzman bir kişi tarafından değiştirilebilir.

Şekil R

①Gerdirme halkası
② Ana filtre
③ Somunlar
④Temizleme cihazı

1. Cihazı sabitleme frenleriyle emniyete alın.
2. Cihazı cihaz şalterlerinden kapatın.
3. Elektrik fişini çıkartın.
4. Vakum kafasını çıkarın (bkz. Bölüm Emme kafasının çıkarılması).
5. H filtre ara halkası üzerindeki gergi bandını gevşetin.
6. H filtre ara halkasını H filtre kartuşuyla birlikte çıkarın.
7. Filtre ünitesini tutamaklardan tutarak ci-hazdan çıkarın ve ters çevirin.

Şekil S

1. Somunları çıkarın ve temizleme cihazını sökün.
2. Gerdirme halkasının vida bağlantısını gevşetin.
3. Ana filtreyi çıkarın.
   11.Filtre köpüğünü atın.
4. Yeni ana filtreyi takın.
5. Yeni filtre köpüğünü yerleştirin.
6. Gerdirme halkasını takın ve vidalayın.
7. Temizleme cihazını takın ve vidalayın.
8. Filtre ünitesini yerleştirin. Takarken, filtre elemanı tırnağın mile oturduğundan emin olun.

Şekil T

H filtrenin değiştirilmesi

1. Cihazı sabitleme frenleriyle emniyete alın.
2. Cihazı cihaz şalterlerinden kapatın.
3. Elektrik fişini çıkartın.

Şekil U

1. Vakum kafasını çıkarın (bkz. Bölüm Emme kafasının çıkarılması).
2. H filtre ara halkası üzerindeki gergi bandını gevşetin.
3. H filtre ara halkasını H filtre kartuşuyla birlikte çıkarın.
4. Ara halkayı düz bir yüzeye baş aşağı yerleştirin.
5. Somunları çözün.

6. H filtresini saat yönünün tersine çevire- rek gevşetin ve çıkarın.

7. Kirlenen H filtreyi cihazdan çıkardıktan hemen sonra bir torbaya koyun ve torbayı sıkıca kapatın.

8. Kirlenen H filtreyi yasal gereklilikler uya- rinca imha edin.
9. Temiz hava tarafından kiri temizleyin.
10. Yeni H filtreyi işlemleri ters sırada takip ederek yerleştirin.

İmha torbasının değiştirilmesi

TEHLIKE

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Oluşan toz, toz geçirmeyen hazneler içinde taşınmalıdır. Başka yere doldurmaya izin verilmez. Toz toplama haznesi sadece bu konuda bilgilendirilmiş kişiler tarafından im-ha edilebilir.

1. Cihazı sabitleme frenleriyle emniyete alın.
2. Gerekirse emme hortumunu çıkartın.
3. Kir kabındaki vakum bağlantısını kapatın (bkz. Bölüm Emme girişinin kapatılması).
4. Basınç dengeleme hortumunu kir kabından ayırın.

Şekil D

1. Kolları yukarı çekerek kir haznesini indirin.

Şekil E

1. Kir kabını cihazdan dışarı çekin.

Şekil I

1. İmha torbasını yukarı kaldırın.
2. İmha torbasını kablo bağıyla sıkıca ka- patın.
3. İmha torbasını çıkarın.
4. İmha torbasını yasal düzenlemelere uygun şekilde bertaraf edin.

Şekil F

1. Yeni imha torbasını kir kabının içine yerleştirin ve kabin duvarına ve tabanına dikkatlice oturtun.
2. İmha torbasının kenarını, kir kabının kenarından dışarıya doğru katlayın.

Şekil E

13.Kir kabını cihaz içerisinde yerleştirin.

Şekil D

⚠UYARI

Kir haznesinin kilitleme sırasında yanlış kullanımı

Ezilme tehlikesi

Kilitleme esnasında ellerinizi kesinlikle kir haznesi ile filtre halkası arasına sokmayın veya kaldırma mekanizmasına yaklaştırmayın.

Kolu iki elinizle tetikleyerek kir kabını kilitleyin.

14.Kir haznesini kollarla kilitleyin.

1. Basınç dengeleme hortumunu kir kabına takın.

Güvenlik filtresi torbasının değiştirilmesi

⚠️ TEHLIKE

Sağlığa zararlı toz nedeniyle tehlike

Tozun solunması, solunum yolu hastalıklarına sebep olabilir.

Oluşan toz, toz geçirmeyen hazneler içinde taşınmalıdır. Başka yere doldurmaya izin verilmez. Toz toplama haznesi sadece bu konuda bilgilendirilmiş kişiler tarafından im-ha edilebilir.

1. Cihazı sabitleme frenleriyle emniyete alın.
2. Gerekirse emme hortumunu çıkartın.
3. Kir kabındaki vakum bağlantısını kapatın (bkz. Bölüm Emme girişinin kapatılması).
4. Basınç dengeleme hortumunu kir kabından ayırın.

Şekil D

1. Kolları yukarı çekerek kir haznesini indirin.

Şekil E

1. Kir kabını cihazdan dışarı çekin.

Şekil J

1. Güvenlik filtresi torbasını yukarı kaldırın.

Şekil K

1. Koruyucu folyoyu çekerek çıkarın.

2. Kendinden yapışkanlı kapağa sahip olan güvenlik filtresi torbasını kapatın.

3. Güvenlik filtresi torbasını arkaya doğru dışarı çekerek çıkarın.

Şekil L

1. Güvenlik filtresi torbasının vakum bağlantı ağzını kapakla sıkıca kapatın.

Şekil M

1. Güvenlik filtresi torbasını takılı olan kablo bağlı ile sıkıca kapatın.
2. Güvenlik filtresi torbasını kir kabından çıkarın.
3. Kir kabını nemli bir bezle temizleyin.
4. Güvenlik filtresi torbasını yasal düzenlemelere uygun şekilde toz geçirmez, kapalı bir torbanın içerisinde atın.

Şekil G

1. Yeni güvenlik filtresi torbası takın.

Şekil H

1. Güvenlik filtresi torbasının kenarını, kır kabının kenarından dışarıya doğru kat layın.

Şekil E

1. Kir kabını cihaz içerisinde yerleştirin.

Şekil D

⚠UYARI

Kir haznesinin kilitleme sırasında yanlış kullanımı

Ezilme tehlikesi

Kilitleme esnasında ellerinizi kesinlikle kir haznesi ile filtre halkası arasına sokmayın veya kaldırma mekanizmasına yaklaştırmayın.

Kolu iki elinizle tetikleyerek kir kabını kilitleyin.

19.Kir haznesini kollarla kilitleyin.

1. Basınç dengeleme hortumunu kir kabına takın.

Arıza durumunda yardım

TEHLIKE

Yaralanma tehlikesi

Cihazın istemsiz şekilde hareket etmesi ve elektrik çarpması tehlikesi

Cihazdaki bütün çalışmalardan önce cihazı kapatın ve şebeke fişini çekin.

Elektrikli parçalardaki tüm kontrol ve çalışmaları bir uzmana yaptırın.

Motor (vakum türbini) çalışıyor

Elektrik voltajı mevcut değil

• Prizi ve akım beslemesinin güvenliğini kontrol edin.
• Şebeke kablosunu ve cihazın şebeke fişini kontrol edin.

Emme gücü düşüyor

Meme, emme borusu veya emme hortumu tikalı.

- Meme, emme borusu veya emme hortumunu kontrol edin ve gerekiyorsa temizleyin.

Ana filtre kirli

● Ana filtreyi temizleyin.

Tasfiye

Cihaz, kullanım ömrünün sonunda yasal düzenlemelere uygun şekilde bertaraf edilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış fışı ile satıcınıza veya size en yakın yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik değişiklik hakkı saklıdır.
Teknik bilgiler

			IVR 60/30 Sc H ACD	IVR 100/30 Sc H ACD	IVR 100/40 Sc H ACD
Elektrik bağlantısı
Şebeke gerilimi V 400 400 400
F	a	z	~	3	3
Şebeke frekansıHz 50 50 50
Koruma türü IPX4 IPX4 IPX4
Koruma sınıfı			I	I	I
Nominal güç	W		3000	3000	3000
Şebeke emniyeti (gecikmeli) A 16 16 32
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı	kg		175	180	205
Uzunluk x genişlik x yükseklik	mm		855 x 760 x 1959	855 x 760 x 2265	855 x 760 x 2380
Ana filtre filtre yüzeyi	m^2		1,75	1,75	1,75
H filtresi filtre yüzeyi	m^2		3,5	3,5	3,5
Ortam koşulları
Depolama sıcaklığı	°C		-10-40	-10-40	-10-40
Cihaz performans verileri
Hazne hacmi	I		60 100 100
Hava miktarı	I/s		87,5	87,5	137,5
İşletimdeki hava besleme miktarı	I/s		56,5	56,5	88,5
Alçak basınç	kPa (mbar)		26 (260)	26 (260)	14 (140)
Çalışma basıncı	kPa (mbar)		21 (210)	21 (210)	11,5 (115)
Emme hortumu bağlantısı			NW DN70	NW DN70	NW DN70
Emme hortumu nominal genişliği			DN40/50	DN40/50	DN40/50
Ana filtre sipariş numarası			9.981-681.0	9.981-681.0	9.981-681.0
H filtre sipariş numarası			9.980-249.0	9.980-249.0	9.980-249.0
			IVR 60/30 Sc H ACD	IVR 100/30 Sc H ACD	IVR 100/40 Sc H ACD
EN 60335-2-69 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s^2		<2,5 <2,5 <2,5
Belirsizlik K m/s	^2		0,2 0,2 0,2
Ses basınç seviyesi L_pA	d		B	(	A )
Belirsizlik K_pA	d		B	(	A
Şebeke kablosu
Elektrik kablosu H07BQ-F mm	^2		4 x 2,5	4 x 2,5	4 x 2,5
Parça numarası (EU)			9.979-856.0	9.979-856.0	9.981-557.0
Kablo uzunluğu	m		7,5	7,5	7,5

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Kuru elektrikli süpürge

Ürün: Islak ve kuru elektrikli süpürge

Tip: 9.990-xxx

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Uygulanan uyumlaştırılmamış normlar

IEC 60335-1

IEC 60335-2-69

Uygulanan ulusal normlar

Aşağıda imzası olan, yönetim adına ve yönetim yetkisine sahip olarak hareket eder.

Mphisk

Hissedar Şirket Yöneticisi

M. Pfister

Kärcher Endüstriyel Vakumlama GmbH
