KULLANIM KILAVUZU BSS 606L Baier

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 59579220 numaralı güvenlik uyarılarını mutlaka okuyun!

- Kullanım kılavuzunun ve emniyet uyarılarının dikkate alınmaması halinde cihazda hasar, kullanıcıda ve diğer kişilerde tehlike oluşabilir.

– Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.

İçindekiler

Çevre koruma ..... TR 1

Tehlike kademeleri ..... TR 1

Kurallara uygun kullanım .... TR 1

Cihaz elemanları. . . . . . . . . TR 2

Cihazdaki semboller ..... TR 2

Güvenlik uyarıları ..... TR 2

İşletime alma. TR 3

Kullanımı.... TR 4

Taşıma ..... TR 5

Depolama ..... TR 5

Koruma ve Bakım ..... TR 5

Arizalarda yardım ..... TR 6

Garanti ..... TR 7

Aksesuarlar ve yedek parçalar TR 7

AB uygunluk bildirisi ..... TR 7

Teknik Bilgiler ..... TR 8

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin.

Tehlike kademeleri

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Kurallara uygun kullanım

– Toz emici, duvar oluk frezeleri, elmas kuru matkap makineleri ve diğer elektrikli aletlerle kullanım için özel olarak geliştirilmiştir.
– Bu süpürge, zemin ve duvar yüzeylerinin ıslak ve kuru temizlenmesi için belirlenmiştir.
- Bu cihaz, sadece makine ve cihazlarda- ki kuru, yanmayan ve sağlığa zararlı tozların (EN 60 335-2-69'a göre toz sınıfı L) süpürülmesi için uygundur. Sınırlama: Kanserojen maddeler, ağaç tozu hariç, bu cihazla süpürülmemelidir.
– Bu cihaz, Örn; oteller, okullar, hastaneler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki kullanım için uygundur.

Cihaz elemanları Cihazo

1 Elektrotlar

2 Emme hortumu

3 Hortum kancası

4 Oluk memesi

5 Hava çıkışı, çalışma havası

6 Emme başlığı

7 Süpürge kafasının kilidi

8 Alet adaptörü

9 Süpürme kuvveti ayarlayıcısı (kademe-siz)

10 Lastik manşon, vidalanabilir

11 Tutamak çukuru

13 Yönlendirme makarası

14 Tutamak

15 Hava girişi, motor soğutma havası

16 Emme ağzı

17 Taban memesi

18 Vakum borusu

19 Alet çantası için dayanak

20 Tespitleme halkası

21 Filtre kapağı

22 Taşıma kolu

23 Süpürme gücü döner ayar düğmesi (min-maks)

24 Döner şalter

25 Priz

26 Zemin memesi tutucusu

27 Süpürme borusu tutucusu

28 Manifold

29 Elektrik kablosu

30 Dirsek için tutucu

31 Filtre çerçevesi

32 Yassi katlama filtresi (PES)

33 Filtre temizliği

34 Tip levhası

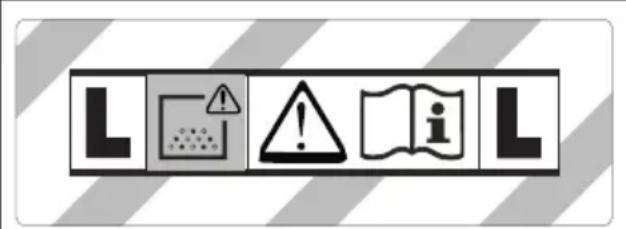

i semboller

UYARI: Bu cihazda sağlığa zararlı tozlar mevcuttur. Toz torbasının çıkartılması dahil boşaltma ve bakım işlemleri sadece uygun koruyucu donanım kullanan uzman kişiler tarafından yürütülmelidir. Komple filtre sistemi takılmadan çalıştırmayın.

Yassi katlama filtresi (PES)

Ürün No. 73684

Yatık filtre (PTFE)

Ürün No. 8462

Güvenlik uyarıları

TEHLIKE

• Eğer artık hava odaya geri iletiliyorsa odada yeterli düzeyde bir hava değiştirme oranı L mevcut olmalıdır. Sınır değerlerine uyabilmek için; geri verilen hava akımı azami, temiz hava akımının % 50 'si olması (oda hacmi V_R x hava değişim oranı L_W ) gereklidir. Herhangi bir havalandırma önlemi olmaması halinde geçerli olan koşul: L_W = 1h^-1 .
• Toplanan materyalin güvenli şekilde tasfiye edilmesi yöntemi dahil olmak üzere, cihaz ve cihaz için kullanılması gereken maddeler sadece eğitimli personel tarafından kullanılmalıdır.
• Bu cihazda sağlığa zararlı toz mevcuttur. Boşaltım ve bakım işlemleri, toz birikim alanlarının da dahil olduğu alanlar, sadece yetkili personel tarafından uygun kıyafetle yapılması gereklidir.
• Cihazı komple filtre sistemi olmadan kullanmayın.
  – İşleme tâbi tutulacak materyallerle ilgili uygulanabilen güvenlik düzenlemelerine uyulmalıdır.

- Cihazın sabit şekilde durması için yürütme tekerleklerinde bulunan park frenini etkinleştirin. Park freni çözülü durumdayken cihaz kontrolsüz biçimde hareket edebilir.

işletime alma

⚠UYARI

Emme sırasında yassı katlama filtresi kesinlikle çıkartılmamalıdır.

⚠UYARI

Filtre parçası olmadan toz emilmemelidir, çünkü aksi halde emme motoru zarar görebilir ve daha fazla toz çıkmasından dolayı sağlık açısından tehlike söz konusu olabilir

Anti statik sistem

Topraklanmış bağlantı ağzı ile statik yüklenmeler boşaltılır. Bu sayede, elektrik ileten aksesuarla (opsiyon) kıvılcım oluşumu ve akım darbeleri önlenir.

Kuru emme

– Cihaz, kilit tutamaçlı bir vlies filtresi ile donatılmıştır. Teslimat kapsamında 1 adet bulunmaktadır. Yedek için sipariş numarası: 9341 (5 adet)
– Cihaz kablo bağına sahip imha torbası ile donatılmıştır. Teslimat kapsamında 1 adet bulunmaktadır. Yedek için sipariş numarası: 9276 (5 adet)

Bilgi: Bu cihazla toz sınıfı L'ye kadar tüm tozlar süpürülebilir.

Not: Cihaz, 1 mg/m³'ten daha büyük AGW değerlerine sahip kuru, yanıcı olmayan tozların süpürülmesi için sanayi tipi toz süpürgesi olarak uygundur.

– İnce tozların çekilmesi işleminde ek olarak bir vlies filtresi veya tasfiye torbası kullanılabilir.

Elyaf filtre torbasının takılması

Şekil A

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Elyaf filtre torbasını takın.
→ Emme kafasını yerleştirin ve kilitleyin.

Boşaltma torbasının takılması

Şekil B

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Tasfiye torbasını takın.
→ Boşaltma torbasını haznenin üzerine geçirin.
İşaret çizgisinin hazne dahilinde olmasına ve her iki havalandırma deliğinin haznenin arka duvarında konumlandırılmış olmasına dikkat edin.
→ Emme kafasını yerleştirin ve kilitleyin.

Islak temizlik

TEHLIKE

Sulu emme sırasında sağlığa zararlı tozlar toplanmamalıdır.

Lastik dudakların takılması

Şekil C

→ Fırça şeridini sökün.
→ Lastik dudakları takın.

Elyaf filtre torbasının çıkartılması

Şekil D

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Elyaf filtre torbasını geriye doğru dışarı çekin.
→ Kapak mandalını içeri katlayın ve elyaf filtre torbasını sızdırmaz şekilde kapatın.
→ Kullanılmış elyaf filtre torbasını yasal düzenlemelere göre tasfiye edin.
→ Emme kafasını yerleştirin ve kilitleyin.
– Islak kirin emilmesi sırasında, elyaf filtre torbası her zaman çıkartılmalıdır.

Boşaltma torbasının çıkartılması

Şekil E

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Boşaltma torbasını yukarı kaldırın.
Kablo bağına sahip imha torbasını deliğin altında sızdırmaz biçimde kapatın.
→ Boşaltma torbasını çıkartın.
→ Boşaltma torbasını yasal düzenlemele- re göre tasfiye edin.
→ Emme kafasını yerleştirin ve kilitleyin.
– Islak kirin emilmesi sırasında, boşaltma torbası her zaman çıkartılmalıdır.

Genel

– Islak kirin minder ya da ek memesi ile emilmesi sırasında ya da bir hazneden ağırlıklı olarak su emilirken, "Otomatik filtre temizleme" fonksiyonunun kapatılması önerilir.
– Maksimum sıvı seviyesine ulaşılması durumunda cihaz otomatik olarak kapatılır.
– İletken olmayan sıvılarda (Örn; mat-kap emülsiyonları, yağlar ve gresler), hazne doluyken cihaz kapatılmaz. Doluluk seviyesi sürekli olarak kon-trol edilmeli ve hazne zamanında bo-şaltılmalıdır.
– Sulu süpürmenin tamamlanmasından sonra: Yassı katlama filtresini filtre temizleme düzeneğiyle temizleyin. Elektrotları bir fırçayla temizleyin. Hazneyi nemli bir bezle temizleyin ve kurutun.

Klips bağlantısı

Şekil F

Emme hortumu, bir klips sistemi ile donatılmıştır. 35 mm nominal genişlikli tüm akse-suar parçaları başlanabilir.

Kullanımı

Döner şalter

0	Cihaz KAPALI
1	Cihaz AÇIKOtomatik filtre temizliği: KAPALI
2 AUTO MAX	Cihaz AÇIKOtomatik filtre temizliği: Maksimum aralık
3 AUTO MIN	Cihaz AÇIKOtomatik filtre temizliği: Minimum aralık

Cihazı açın

→ Şebeke fişini takın.
→ Çevirmeli şalteri istediğiniz pozisyona ayarlayın.

Emme gücünün ayarlanması

→ Emme gücünü (min-max) döner ayar düğmesinden ayarlayın.

Elektrikli aletlerle çalışma

TEHLIKE

Yaralanma ve hasar tehlikesi! Priz, sadece elektrikli aletlerin süpürgeye doğrudan bağlanması için düzenlenmiştir. Prizin başka türlü kullanılmasına izin verilmez.

→ Elektrikli aletin elektrik fişini emiciye ta- kın.
Süpürge bekleme modundadır.
→ Cihazı döner şalterden açın.

Not: Süpürme otomatik olarak elektrikli aletle açılır ve kapatılır.

Not: Süpürge, 0,5 saniyeye kadar bir çalışma gecikmesine ve 1,5 saniyeye kadar bir çalışmaya devam etme süresine sahiptir.

Not: Elektrikli aletlerin güç bağlantı değeri için Bkz. Teknik Bilgiler.

Şekil G

→ Manifoldu emme hortumundan çıkartın.
→ Alet adaptörünü süpürme hortumuna takın.

Şekil H

→ Alet adaptörünü elektrikli alete bağlayın.

Otomatik filtre temizleme

Cihaz, özellikle ince tozda çok etkili olan özel filtreyi tozdan arınma uygulamasına sahiptir. Burada düz katlanmış filtre her 15 (AUTO MAX) veya 60 (AUTO MIN) saniyede bir hava darbesi ile otomatik olarak temizlenir (atımlı ses).

→ Çevirmeli şalteri istediğiniz programa ayarlayın (AUTO MIN-AUTO MAX).

Şekil

Güçlü tozdan arınma (düz katlanmış fil- trenin aşırı kirlenmiş olduğu durumda): Çevirmeli şalteri program 2'ye getirin, emme borusunu veya dirseği manuel olarak kapatın ve otomatik filtreyi toz- dan arınma uygulamasını (her 15 sani- yede bir) bekleyin.

Cihazın kapatılması

→ Cihazı döner şalterden kapatın.

→ Şebeke fişini prizden çekiniz.

Her çalışmadan sonra

→ Kabı boşaltın.
→ Cihazın dışını ve içini tozunu alarak ve silerek nemli bir bezle temizleyin.

Cihazın saklanması

Şekil J

→ Vakum hortumu ve elektrik kablosunu şekle uygun olarak saklayın.
→ Cihazı kuru bir odada muhafaza edin ve yetkisiz kullanıma karşı emniyete alın.

Taşıma

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Süpürme borusunu taban memesiyle birlikte tutucudan alın. Taşımak için, cihazı taşıma kolundan ve süpürme borusundan tutun.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan-malıdır.

Koruma ve Bakım

⚠️ TEHLIKE

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fisini çekin.

Toz alan makineler BGV A1 kanunu çerçevesinde tehlikenden korunma ve onları bertaraf etmek için kullanılan emniyet üniteleridir.

- Kullanıcı tarafından bakım uygulanması için, bakım personeli ve diğer kişilere yönelik bir tehlike oluşmadığı sürece cihaz sökülmeli, temizlenmeli ve cihaza bakım uygulanmalıdır. Uygun dikkat önlemlerine, sökmeden önce zehri arıtmak da dahildir. Cihazın söküldüğü yerde lokal filtreli havalandırma, bakım alanının temizliği ve personel gerekli koruması ile önlemler alın.

– Cihazın dışı süpürme işleminden sonra zehirden arıtılmalı ve silinerek temizlen-meli veya tehlikeli bölgeden uzaklaşana kadar sızdırmaz hale getirilmelidir. Teh-likeli bölgeden uzaklaştırılmış her cihazın kirli olduğundan yola çıkılmalıdır. Toz dağılımını önlemek için uygun ön-lemler alınmalıdır.
– Bakım ve onarım çalışmalarında tatmin edecek derecede temizlenemeyen her nesne atılmalıdır. Bu nesneler sızdırmayan torbalar içinde geçerli olan kanunların bu çöplerin nasıl yok edileceğine dair belirtimleri dahilinde yok edilmelidir.

⚠UYARI

Tehlike önlemeye yarayan güvenlik tertibatları muntazam aralıklarla bakımdan geçirilmelidir. Bu, en az senede bir kez üretici veya yetkili ve eğitilmiş bir kişi tarafından teknik güvenlik açısından kusursuz çalışma durumunun kontrol edilmesi anlamına gelir; örn. cihazın sızdırmazlığı, filtrenin hasar durumu kontrol edilmelidir.

DIKKAT

Hasar tehlikesi! Temizlik için silikon içeren temizlik maddeleri kullanmayın.

– Basit bakım ve muhafaza çalışmalarını kendiniz yapabilirsiniz.
– Cihazın yüzeyi ve kabin iç tarafları muntazam aralıklarla nemli bir bezle si-linmelidir.

TEHLIKE

Sağlığa zararlı toz nedeniyle tehlike. Bakım çalışmaları (Örn; filtre değişimi) sırasında, P2 ya da daha üst düzeyde solunum koruma maskesi ve tek yollu giysiler kullanın.

Yassı katlama filtresinin değiştirilmesi

Şekil K

→ Filtre kapağını açın.
→ Filtre çerçevesini çıkarın.
→ Yassı katlama filtresini değiştirin.

Yerleştirme sırasında düz katlanmış fil- trenin tüm kenarlarda doğru oturmuş ol- masına dikkat edin.

→ Kullanılmış düz katlanmış filtreyi yasal düzenlemelere uygun şekilde imha edin.
→ Filtre çerçevesini takın.
→ Filtre kapağını kapatın; duyulur bir şekilde kilitlenmelidir.

Elyaf filtre torbasının değiştirilmesi

Şekil D

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Elyaf filtre torbasını geriye doğru dışarı çekin.
→ Kapak mandalını içeri katlayın ve elyaf filtre torbasını sızdırmaz şekilde kapatın.
→ Kullanılmış elyaf filtre torbasını yasal düzenlemelere göre tasfiye edin.
→ Yeni elyaf filtre torbasını takın.
→ Emme kafasını yerleştirin ve kilitleyin.

Boşaltma torbasının değiştirilmesi

Şekil E

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Boşaltma torbasını yukarı kaldırın.
→ Kablo bağına sahip imha torbasını deliğin altında sızdırmaz biçimde kapatın.
→ Boşaltma torbasını çıkartın.
→ Boşaltma torbasını yasal düzenlemele- re göre tasfiye edin.
→ Yeni tasfiye torbasını takın.
→ Boşaltma torbasını haznenin üzerine geçirin. İşaret çizgisinin hazne dahilinde olmasına ve her iki havalandırma deliğinin haznenin arka duvarında konumlandırılmış olmasına dikkat edin.
→ Emme kafasını yerleştirin ve kilitleyin.

Elektrotların temizlenmesi

→ Emme kafasının kilidini açın ve kafayı çıkartın.
→ Elektrotları bir fırçayla temizleyin.
→ Emme kafasını yerleştirin ve kilitleyin.

Arızalarda yardım

TEHLIKE

Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin.

Not: Bir arıza (Örn; filtre kırılması) ortaya çıkarsa, cihaz hemen kapatılmalıdır. Tekrar işletme almadan önce arıza giderilmelidir.

Emme türbini çalışmıyor

→ Akım beslemesinin prizini ve sigortasını kontrol edin.
→ Cihazın elektrik kablosunu, elektrik fisi- ni, elektrotlarını ve prizini kontrol edin.
→ Cihazı açın.

Vakum türbini kapanıyor

→ Kabı boşaltın.

Hazne boşaldıktan sonra vakum türbini tekrar çalışmaya başlıyor

→ Cihazı kapatın ve 5 saniye bekleyin, 5 saniye sonra tekrar çalıştırın.
→ Elektrotları ve elektrotların arasını bir fırçayla temizleyin.

Emme gücü dü

→ Vakum memesi, vakum borusu, vakum hortumu ya da yassı katlama filtresindeki tıkanmaları giderin.
→ Dolu elyaf filtre torbasını değiştirin.
→ Dolu boşaltma torbasını değiştirin.
→ Filtre kapağını doğru şekilde kilitleyin.
→ Yassı katlama filtresini değiştirin.

Emme sırasında dışarı toz çıkıyor

Şekil L

→ Yassı katlama filtresinin doğru montaj konumunu kontrol edin/düzeltin.
→ Yassı katlama filtresini değiştirin.

Kapatma otomatiği (sulu süpürme) tepki vermiyor

→ Elektrotları ve elektrotların arasını bir fırçayla temizleyin.
→ Elektrik iletmeyen sıvılarda doluluk se-viyesini sürekli olarak kontrol edin.

Otomatik filtre temizleme çalışmıyor

→ Vakum hortumu bağlı değil.

Otomatik filtre temizleme kapatılamıyor

→ Müşteri hizmetlerine haber verin.

Otomatik filtre temizleme açılamıyor

→ Müşteri hizmetlerine haber verin.

Müşteri hizmeti

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Kuru ve yaş elektrikli süpürge

Tip: BSS 606L

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Kullanılmış olan uyumlu standartlar

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN 50581

Kullanılmış ulusal standartlar

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen veka- lete dayanarak işlem yapar.

Phelexb pha Voejelmo

Genel müdür ppa.

Thomas Schwab Jens Deggelmann

Otto Baier GmbH

Heckenwiesen 26

71679 Asperg

Asperg, 2018/01/01

Teknik Bilgiler

		BSS 606L
Şebeke gerilimi V 220-240
Frekans Hz 1~50-60
Maks. güç W 1380
Nominal güç W 1200
Kap içeriği I 30
Sıvı doldurma miktarı I 17
Hava miktarı (maks.) m	^3/_s 140
Vakum (maks.) kPa (mbar) 23,0 (230)
Elektrikli aletlerin güç bağlantı değerleri	W EU: 100-2200
	W DK: 100-1800
Yassı katlama filtresinin yüzeyi	m^2	0,6
Koruma şekli	-- IPX4
Koruma sınıfı	-- I
Emme hortumunun çapı	mm	35
Süpürme hortumunun uzunluğu	m	4,0
Uzunluk x Genişlik x Yükseklik	mm	560 x 370 x 580
Tipik çalışma ağırlığı	kg	14,0
60335-2-69'a göre belirlenen değerler
Ses basıncı seviyesi L_pA	dB(A)	68
Güvensizlik K_pA	dB(A)	2
El-kol titreşim değeri	m/s^2	<2,5
Güvensizlik K	m/s^2	0,2

Elektrik kab-losu	H07RN-F 3x1,5 mm2
	Ürün No.	Kablo uzunlu-ğu
EU	74864	7,5 m
