Ürün Tipi	Radyal gönye testere, çekme fonksiyonlu
Marka	Scheppach
Model	HM305SL
Besleme Gerilimi	220-240 V~, 50 Hz
Nominal Güç (S1)	2000 W
Boşta Dönme Hızı	5000 min⁻¹
Bıçak Çapı	305 mm
Bıçak Deliği	30 mm
Bıçak Kalınlığı	2,8 mm
Diş Sayısı	48
Dönüş Aralığı (tabla)	-50° / 0° / +50°
Eğim Aralığı (kafa)	0° ila 48° sol/sağ
90°'de Kesme Genişliği	340 x 105 mm
45°'de Kesme Genişliği	240 x 105 mm
Çift gönye kesme genişliği (sol)	240 x 60 mm
Çift gönye kesme genişliği (sağ)	240 x 50 mm
Özel Kesme Yüksekliği	180 mm (maks. genişlik 20 mm)
Ağırlık	yaklaşık 20,9 kg
Koruma Sınıfı	II (çift yalıtım)
Lazer	Sınıf 2, 650 nm, < 1 mW
Ses Basınç Seviyesi	96 dB(A) (K=3 dB)
Ses Gücü Seviyesi	109 dB(A) (K=3 dB)
Uygun Kullanım	Ahşap ve plastik (metal veya ısınma odunu değil)
Rutin Bakım	Düzenli temizlik, dönen parçaların aylık yağlanması, fırçaların her 10 saatte bir kontrolü
Aşınan Parçalar	Karbon fırçalar, testere bıçağı, tabla, talaş torbası

Sık sorulan sorular - HM305SL SCHEPPACH

Scheppach HM305SL testerenin gücü nedir?

Nominal güç, sürekli çalışma modu S1'de 2000 W'dır.

Bu testere ile hangi tip bıçak kullanılmalı?

Çapı 305 mm, delik 30 mm, kalınlık 2,8 mm ve 48 diş olan karbür bıçak kullanın. Bıçak EN 847-1 standardına uygun olmalı ve ahşap veya plastik için uygun olmalıdır. Asla HSS veya metal bıçak kullanmayın.

HM305SL'de gönye açısı nasıl ayarlanır?

Kolu (11) yaklaşık 2 tur gevşetin, çentikli kolu (35) indirin, ardından döner tablayı (14) işaretçi (12) ve ölçek (13) yardımıyla istenen açıya çevirin. Kilitlemek için kolu sıkın.

Testere bıçağı nasıl değiştirilir?

Fişi prizden çekin. Makine kafasını kaldırın ve durdurma cıvatası (23) ile sabitleyin. Bıçak koruyucusunu indirin, tespit vidasını (5a) gevşetin ve koruyucuyu kaldırın. Mil (30) bloke olana kadar Allen anahtarı (C) kullanarak flanş vidasını (28) gevşetin. Vidayı, dış flanşı (29) ve ardından bıçağı çıkarın. Yeni bıçağı dönüş yönüne dikkat ederek takın ve ters sırayla yeniden monte edin.

Kılavuz lazer nasıl kullanılır?

Lazer açma/kapama düğmesine (33) bir kez basarak açın. Lazer, kesme çizgisini gösteren kırmızı bir çizgi yansıtır. Kapatmak için tekrar basın. Asla doğrudan ışına bakmayın (sınıf 2).

90°'de maksimum kesme derinliği nedir?

90°'deki kesme genişliği 340 mm (genişlik) x 105 mm (yükseklik)'dir. Özel konumda, yükseklik maksimum 20 mm genişlik ile 180 mm'ye ulaşabilir.

Testere nasıl temizlenir ve bakımı yapılır?

Talaşları temizlemek için makineyi düzenli olarak bir bezle silin. Dönen parçaları ayda bir yağlayın. Plastik üzerinde solvent kullanmayın. Her kullanımdan önce bıçak koruyucusunu kontrol edin. Karbon fırçaları 50 saat sonra ve ardından her 10 saatte bir kontrol edin.

Motor çalışmazsa ne yapmalı?

Önce şebeke sigortalarını kontrol edin. Motor, kablo veya fiş arızalıysa, makineyi bir uzmana kontrol ettirin. Asla motoru kendiniz onarmayın.

Testere güvenli bir şekilde nasıl taşınır?

Döner tablayı (14) kol (11) ile kilitleyin. Makine kafasını (4) indirin ve durdurma cıvatası (23) ile sabitleyin. Çekme fonksiyonunu tespit vidası (20) ile arka konumda bloke edin. Makineyi sabit tabladan tutarak taşıyın.

HM305SL için yedek parçalar nerede bulunur?

Karbon fırçalar, bıçak, tabla ve talaş torbası gibi yedek parçalar Scheppach servis merkezinde mevcuttur. Ana sayfadaki QR kodunu tarayın veya müşteri hizmetleri ile iletişime geçin.

KULLANIM KILAVUZU HM305SL SCHEPPACH

10.1 Üldised hooldusmeetmed

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi takın!
	Bir koruyucu gözlük kullanın.
	Dikkat! Yaralanma tehlikesi! Çalışır durumdaki testere bıçağına dokunmayın!
	Dikkat! Lazer ışını
	Koruma sınıfı II (çift izolasyon)
Dikkat!	Bu kullanım talimatında güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....409
2. Cihaz tanımı (Res. 1-21)......409
3. Teslimat kapsamı 410
4. Amacına uygun kullanım 410
5. Güvenlik uyarıları 410
6. Teknik veriler 415
7. İşletime almadan önce....415
8. Yapı 416
9. Kullanım 417
10. Bakim 419
11. Taşima 420
12. Depolama....421
13. Elektrik bağlantısı 421
14. Bertaraf ve geri dönüşüm 421
15. Arıza giderme 422
16. Uygunluk beyanı 428

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Saygıdeğer Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanım kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım,
• Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak amacıyla bir plastik torba içinde doğrudan cihazın yanında saklayın. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz tanımı (Res. 1-21)

1. Tutamak
2. Açma/Kapama şalteri
3. Kilitleme şalteri
4. Makine başlığı
5. Hareketli testere biçağı koruması
   5a. Tespitleme civatası
6. Testere bıçağı
7. Germe tertibati
   7a. Yıldız tutamak
8. İş parçası altlığı
9. İş parçası altlığı için sabitleme kolu
10. Tezgah dolgu maddesi
11. Döner tabla için sabitleme vidası / tutma yeri
12. Gösterge
13. Ölçek
14. Döner tezgah
15. Sabit testere tezgahi
16. Durdurma rayı
    16a. Kaydırılabilir durdurma rayı
    16b. Açı ayarı için sabitleme vidası
17. Talaş toplama torbası
18. Açı ölçeği
19. Açı göstergesi
20. Çekme kılavuzu için sabitleme vidası
21. Çekme kılavuzu
22. Sabitleme vidası
23. Emniyet pimi
24. Kesme derinliği sınırlandırması için vida
    24a. Kesim derinliği sınırlaması için tırtıllı somun
25. Kesme derinliği sınırlandırması için durdurma
26. Ayar vidası (90°)
27. Ayar vidası (45°)
    27a. Kontra somunu (45°)
28. Flanş vidası
29. Dis flans
30. Testere mili kilidi

31. İç flanş

32. Lazer
    32a. Yıldız vidası

33. Lazer açma/kapama şalteri
34. Kılavuz braket
35. Kademe konumu kolu
36. Emniyet pimi dönme fonksiyonu
37. Uzunlamasina durdurucu
38. Ayar vidası

A.) 90° köşeli durdurucu (teslimat kapsamına dahil değil)
B.) 45° köşeli durdurucu (teslimat kapsamına dahil değil)
C.) Alyan anahtarı 6 mm

3. Teslimat kapsamı

• Gönye, iki kollu ve gönyeburun testeresi
• 1 x germe tertibati (7)
- 2 x iş parçası altlığı (8) (önceden monte edilmiş)
• Talaş toplama torbası (17)
• Alyan anahtarı 6 mm (C)
- Kullanma kılavuzu

4. Amacına uygun kullanım

Gönye, iki kollu ve gönyeburun testeresi, makine büyüklüğüne göre tahta ve plastik kesmek içindir. Testere, yakacak odun kesmek için uygun değildir.

Uyari!

Makineyi, kullanma kılavuzunda belirtilenin dışında, başka malzemeler kesmek için kullanmayın.

Uyarı!

Beraberinde teslim edilen testere bıçağı sadece tahta kesmek içindir! Yakacak odun kesmek için kullanmayın!

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Sadece makine için uygun testere bileçakları kullanılabilir. Her türlü ayırma diskinin kullanılması yasaktır.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Bunun dışında geçerli kaza önleme talimatlarına tama- men uyulmalıdır.

İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Kapalı olmayan kesme alanında testere bıçağına dokunulması.
• Çalışır durumdaki testere şeridine dokunulması (kesik yaralanmaları).
• İş parçalarının ve iş parçası bölümlerinin geri tepmesi.
• Testere bıçağı kırılmaları.
• Testere bıçağının arızalı sert metal parçalarının dışarı fırlaması.
• Gerekli kulaklığın kullanılmamasında işitme hasarları.
• Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI! Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünü ziyirebilirsiniz.

2. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturma- lidır. Fiş kesinlikle değiştirilmemelidir. Top- raklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fis- ler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya akse-suar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapı-labilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

4. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesici takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kul- lanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı tak- dirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

Gönye testereleri için güvenlik uyarıları

a) Gönye testereleri, tahta veya tahta tip ürünlerin kesilmesi için öngörülmüştür, çubuk, civata vs. gibi demir malzemelerin kesilmesi için kullanı-lamaz. Aşındırıcı toz, alt koruma kapağı gibi hare-ketli parçaların bloke olmasına neden olur. Kesme sırasında çıkan kıvılcımlar, alt koruma kapağının, yerleştirme plakasının ve diğer plastik parçaların yanmasına neden olur.

b) İş parçasını mümkün olduğu sürece mengene ile sabitleyin. İş parçasını elinizle tuttuğunuz takdirde, elinizi testere biçağı çevresinde biçaktan en az 100 mm uzak tutmanız gerekir. Sıkıştırılamayacak veya el ile tutulamayacak kadar küçük parçaları kesmek için bu testereyi kullanmayın.

Eliniz testere bıçağına çok yakın olduğu takdirde, testere bıçağına temas nedeniyle ciddi yaralanma riski bulunmaktadır.

c) İş parçası hareketsiz ve sıkıştırılmış olmalı veya dayanak noktasına ve tezgaha doğru bastırılarak tutulmalıdır. İş parçasını testere bıçağına doğru itmeyin ve kesim işlemini alet kullanmadan, sadece elinizle yapmayın. Gevşek veya hareketli iş parçaları hızlı şekilde etrafasavrulabilir ve yaralanmalara neden olabilir.

d) Testereyi iş parçasından kaydırarak kesim yapın. İş parçasının testereyi çekmesini önleyin. Kesim için testere başlığını kaldırın ve kesim yapmadan iş parçası üzerine çekin. Ardından motoru çalıştırın, testere başlığını aşağı eğin ve testereyi iş parçasına bastırın. Çekerek yapılan kesimde, testere bıçağının iş parçasından yükselerek testere bıçağı ünitesinin kullanıcıya doğru şiddetle savrulma tehlikesi bulunmaktadır.

e) Elinizi, öngörülen kesim çizgisi üzerinde testere bıçağının önüne veya arkasına koymayın. İş parçasının çapraz eller ile desteklenmesi, yani iş parçasının testere bıçağının sağında sol el ile veya tam tersi şekilde tutulması son derece tehlikelidir.

f) Testere biçağı dönerken dayanağın arkasından tutmayın. Dönen testere biçağı ile eliniz arasında en az 100 mm güvenlik mesafesi bulundurun (örn. kesilen tahta parçalarını çıkarma vs. durumunda testere biçagının her iki tarafından geçerlidir). Dönen testere biçagının elinize olan yakınlığını fark etmeyebilir ve ağır yaralanabilirsiniz.

g) İş parçasını kesmeden önce kontrol edin. İş parçası büküldüğü veya yamulduğu takdirde, bükülmüş tarafı dışa gelecek şekilde dayanağa sıkıştırın. Kesim hattı boyunca iş parçası, dayanak ve tezgah arasında boşluk bulunmadığından her zaman emin olun. Bükülen veya yamulan iş parçaları:dönebilir veya kayabilir ve kesme işlemi sırasında dönen testere bıçağının sıkışmasına neden olabilir. İş parçası içinde çivi veya yabancı madde bulunmamalıdır.

h) Testereyi, ancak tezgahta alet, kesilen tahta parçaları vs. bulunmadığı takdirde kullanın; tezgah üzerinde sadece iş parçası bulunmalıdır. Küçük çöpler, yerinden çıkmış ahşap parçaları veya diğer nesneler dönen testere ile temas etmesi durumunda yüksek hızla dışarı fırlatılabilir.

i) Her zaman sadece bir iş parçası ile kesim yapın. Üst üste konan iş parçaları doğru şekilde sıkıştırılıp tutulamayabilir ve kesme sırasında bıçağın sıkışmasına veya iş parçasının kaymasına neden olabilir.

j) Gönye testerenin kullanımdan önce düz ve dayanıklı bir çalışma zemini üzerinde durmasını sağlayın. Düz ve dayanıklı çalışma zemini, gönye testerenin sallanma tehlikesini azaltır.

k) Çalışma planınızı yapın. Gönye testere eğimini veya gönye açısını ayarlarken, dayanağın doğru ayarlanıp iş parçasını bıçağa veya koruma kapağına temas etmeyecek şekilde desteklemesine dikkat edin. Makineyi çalıştırmadan ve tezgaha iş parçasını yerleştirmeden, herhangi bir engel veya dayanağı kesme tehlikesi bulunmadığından emin olmak için, testere bıçağının tam kesme hareketi teorik şekilde uygulanmalıdır.

I) Tezgahın üst kısmından geniş veya uzun olan iş parçaları için, tezgah uzatma parçaları veya testere tezgahı vs. ile yeterli destek oluşmasını sağlayın. Gönye testere tezgahından uzun veya geniş olan iş parçaları, yeterince sıkı şekilde desteklenmediği takdirde devrilebilir. Kesilen bir adet tahta parçası veya iş parçası devrildiği takdirde, alt koruma kapağı kalkabilir ve dönen biçak tarafından kontrolsüz şekilde savrulabilir.

m) Tezgah uzatması veya ek destek olarak başka kişileri kullanmayın. İş parçası sallanacak şekilde desteklendiği takdirde biçak sıkışabilir. İş parçası da kesim sırasında kayarak yardımcı kişiyi dönen bıçağa doğru kecebilir.

n) Kesilen parça, dönen testere biçağına doğru bastırılmamalıdır. Uzun dayanak kullanımı vs. gibi az yer bulunan durumlarda, kesilen parça bıçağa sıkışabilir ve şiddetli şekilde etrafal savrulabilir.

o) Çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için her zaman mengene veya uygun bir tertibat kullanın. Çubuklar kesme sırasında yuvarlanabilir ve biçak iş parçasını kaparak elinizi de iş parçası ile birlikte bıçağa doğru kecebilir.

p) İş parçasını kesmeye başlamadan önce bicağın tam devir sayısına ulaşmasını sağlayın. Bu, iş parçasının etrafal savrulma riskini önler.

q) İş parçası sıkıştığı veya bıçağı bloke ettiği takdirde, gönye testereyi kapatın. Tüm hareketli parçalar durana kadar bekleyin, elektrik fişini çekin ve/veya aküyü çıkarın. Ardından sıkışan malzemeyi çıkarın. Bu tip bir blokaj durumunda kesime devam ettiğiniz takdirde, kontrolü kaybedebilirsiniz veya gönye testerede hasar meydana gelebilir.

r) Kesim tamamlandıktan sonra şalteri bırakın, testere başlığını aşağıda tutun ve kesilen parçayı çıkarmadan önce bıçağın durmasını bekleyin. Çalışan bıçağa elleri yaklaştırmak son derece tehlikelidir.

s) Testere başlığı alt konuma ulaşmadan önce eksik bir kesim yaparken veya şalteri bırakırken tutma yerini sıkı şekilde tutun. Testerenin fren etkisi nedeniyle testere başlığı ani şekilde aşağı çekilebilir ve bu da yaralanma riski oluşturur.

Testere bıçağının kullanımı için güvenlik uyarıları

1. Hasarlı veya deforme olmuş testere biçaklarını kullanmayın.
2. Çatlamış testere bıçaklarını kullanmayın. Çatlamış testere bıçaklarını imha edin. Onarım yapılmamalıdır.
3. Hızlı çalışma jetinden üretilen testere bıçaklarını kullanmayın.
4. Gönye, iki kollu ve gönyeburun testereyi kullanmadan önce testere bıçaklarının durumunu kontrol edin.
5. Sadece kesilecek malzemeye uygun testere bıçakları kullanın.
6. Sadece üretici tarafından belirlenen testere bıçaklarını kullanın. Testere bıçakları, ahşap veya benzer malzemeler için öngörüldüğü takdirde, EN 847-1 standardına uygun olmalıdır.
7. Yüksek alaşımlı yüksek hız çeliğinden üretilen testere bıçaklarını kullanmayın.
8. Sadece izin verilen maksimum hızı, gönye, iki kollu ve gönyeburun testerenin maksimum mil devir sayısından düşük olmayan ve kesilecek malzemeye uygun olan testere bıçaklarını kullanın.
9. Testere bıçağının dönüş yönüne dikkat edin.
10. Testere bıçaklarını, sadece kullanmayı bildiğiniz takdirde alete takın.
11. Maksimum devir sayısını dikkate alın. Testere bıçağı üzerinde yer alan maksimum devir sayısı aşılmamalıdır. Belirtilmişse devir sayısı aralığına uyun.
12. Sıkıştırma yüzeylerindeki kir, gres, yağ ve suyu temizleyin.
13. Testere bıçaklarındaki delikleri küçültmek için gevşek küçültme halkaları veya kovanları kullanmayın.
14. Testere bıçağını emniyete almak için sabitlenen küçültme halkalarının, aynı çapta ve kesme çapının en az 1/3 oranında olmasına dikkat edin.

15. Sabitlenen küçültme halkalarının birbirine paralel olduğundan emin olun.

16. Testere bıçaklarını dikkatli şekilde taşıyın. Bıçakları orijinal ambalajında veya özel kaplarda muhafaza edin. Daha güvenli tutmak ve yaralanma riskini azaltmak için koruyucu eldivenler takın.

17. Testere bıçaklarını kullanmadan önce, tüm koruma tertibatlarının doğru şekilde sabitlendiğinden emin olun.

18. Kullanımdan önce, kullandığınız testere bıçağının bu gönye, iki kollu ve gönyeburun testereye uygun olduğundan ve doğru şekilde sabitlendiğinden emin olun.

19. Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal islemek için kullanmayın.

20. Sadece testere üzerinde belirtilen verilere uygun çapa sahip bir testere bıçağı kullanın.

21. İş parçasını sabit tutmak için gerekli olduğunda ek iş parçası altlıkları kullanın.

22. İş parçası altlığını uzatmaları, çalışma sırasında her zaman sabitlenmeli ve kullanılmalıdır.

23. Yipranan tezgah dolgu malzemesini değiştirin!

24. Testere dişlerinin aşırı ısınmasını önleyin.

25. Plastikleri keserken plastiğin erimesini önleyin. Bunun için doğru testere bıçaklarını kullanın. Hasarlı veya yıpranmış testere bıçaklarını zamanında değiştirin. Testere bıçağı aşırı ısındığı takdirde makineyi durdurun. Cihazda tekrar çalışmaya başlamadan önce testere bıçağını soğumaya bırakın.

Dikkat: Lazer ışını İşının içine bakmayın Lazer sınıfı 2

Kendinizi ve çevrenizi uygun önlemler alarak, kaza tehlikelerinden koruyun!

• Göz koruması olmadan lazer ışının içine bakmayın.
• Asla doğrudan ışın yoluna bakmayın.
• Lazer ışınına asla yansıtan yüzeylere, kişiler veya hayvanlara tutmayın. Düşük güce sahip bir lazer ışını da göze zarar verebilir.
• Dikkat; burada belirtilen işlemlerden farklı işlemlerin uygulanması durumunda tehlikeli bir ışına maruz kalınabilir.
• Lazer modülü asla açmayın. Bu beklenmeyen ışın maruziyetine neden olabilir.
• Bu lazer, başka bir tipte lazer ile değiştirilmemelidir.

- Lazerde yapılacak onarımlar sadece lazer üreticisi veya başka yetkili temsilci tarafından uygulanabilir.

Artik riskler

Elektrikli makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve kullanım talimatının tamamı dikkate alındığında en aza indirgenebilir.

- Makineye gereksiz yere yüklenmeyin: Kesme sırasında aşırı basınç testere bıçağına çabuk zarar verin ve bu da işleme sırasında makinenin güç ve kesme hassasiveti kaybına neden olur.

- Plastik malzemenin kesilmesinde lütfen her zaman kıskaçları kullanın: Kesilecek parçalar her zaman kıskaçlar arasında sabitlenmelidir.

- Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalıştırma düğmesine basılmamalıdır.

- Bu el kitabında önerilen takımları kullanın. Bu şekilde makinenizden en ivi performansı elde edersiniz.

- Makine çalıştığında ellerinizi çalışma alanından uzak tutun.

- Ayar veya bakım işlerine başlamadan önce, başlatma düğmesini serbest bırakın ve elektrik fişini prizden ayırın.

Uyari!

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etki-leyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

6. Teknik veriler

Alternatif akımlı motor	220 - 240 V~ 50 Hz
Anma gücü S1*	2000 W
Rölanti devir sayısı n_0	5000 dak ^-1
Sert metal testere bıçağı	305 x 30 x 2,8 mm
Diş sayısı	48
Testere bıçağının maksimum diş genişliği	3 mm
Döndürme alanı	-50° / 0°/ +50°
Gönye kesim / Eğim aralığı	0° - 48° sola / sağa doğru
90°'de testere genişliği	340 x 105mm
45°'de testere genişliği	240 x 105mm
2 x 45°'de testere genişliği (çift gönyeli kesim) - sol	240 x 60mm
2 x 45°'de testere genişliği (çift gönyeli kesim) - sağ	240 x 50mm
Kesim yüksekliği/kesim genişliği (özel kesim pozisyonu)	180 mm / 20 mm
Koruma sınıfı	II / ☑
Ağırlık	Yakl. 20,9 kg
Lazer sınıfı	2
Lazer dalga boyu	650 nm
Lazer gücü	< 1 mW

Teknik değişiklik yapma hakkı saklıdır!

* S1 işletim türü: Sabit yükte sürekli işletim.

İş parçası en az 3 mm yüksekliğinde ve 10 mm genişliğinde olmalıdır. İş parçasının her zaman germe tertibatı ile emniyete alınmış olduğundan emin olun.

Gürültü

Gürültü değerleri EN 62841 standardına uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi L_pA	96 dB
Güvensizlik K_pA	3 dB
Ses gücü seviyesi L_WA	109 dB
Güvensizlik K_WA	3 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

Belirtilen ses emisyon değerleri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen ses emisyon değerleri, ses yükünün önceden öngörülmesi için de kullanılabilir.

Uyari:

• Ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.
• Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7. İşletime almadan önce

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

DİKKAT

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Makine sağlam duracak şekilde yerleştirilmelidir. Makineyi bir çalışma tezgahı, alt şasi vb. üzerinde sabitleyin.
• 4 civatayı (teslimat kapsamına dahil değildir) sabit testere tezgahındaki (15) deliklere takın. Civataları sıkın.
• Makinenin hareket etmesini önlemek için ayar vida- sını (38) tezgah plakası seviyesine ayarlayın.
• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.

• Testere bıçağı rahat çalışabilmelidir.

• Halihazırda işlenmiş ahşapta, örneğin civiler veya cívatalar vs. gibi yabancı cisimlere dikkat edin.

• Açma/kapama şalterine basmadan önce, testere bıçağının doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.
• Makineyi bağlamadan önce tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

7.1 Hareketli testere biçağı koruması güvenlik tertibatının kontrolü (5)

Testere bıçağı koruması, testere bıçağına yanlışlıkla temas edilmesini ve talaşların etrafalı sağılmasını önler.

Çalışma durumunun kontrol edilmesi

Bunun için testereyi aşağı katlayın:

• Testere bıçağı koruması, aşağı eğme sırasında diğer parçalara temas etmeden testere bıçağını boşa çıkarmalıdır.
• Testerenin yukarı doğru başlangıç konumuna getirilmesi sırasında, testere bıçağı koruması testere bıçağının üzerini otomatik olarak kapatmalıdır.

8. Yapı

8.1 Gönye, iki kollu ve gönyeburun testeresinin kurulumu (Res. 1/2/4)

• Döner tezgahı (14) ayarlamak için tutma yerini (11) yaklaşık 2 tur gevşetin ve kademe konumu kolunu (35) aşağı doğru bastırın.
• Döner tezgahı (14) ve göstergeyi (12), ölçekteki (13) istenen açı ölçüsüne döndürün ve tutma yeri (11) ile sabitleyin.
• Makine başlığını (4) hafifçe aşağıya doğru bastırın. Motor tutucusundaki emniyet piminin (23) dışarı çekilmesiyle testerenin alt konumdaki kilidi açılır.
• Bunu kilidi açık pozisyonda sabitlemek için emniyet pimini (23) içeri bastırın.
• Makine başlığını (4) yukarı kaldırın.
• Germe tertibatı (7), her iki taraftan sabit duran testere tezgahına (15) sabitlenebilir. Germe tertibatını (7) öngörülen dayanak rayının (16) arka tarafındanik deliklere sokun ve yıldız civatalar (7a) ile emniyete alın. 0° - 48° gönye kesimleri için, germe tertibatı (7) testere başlığının karşı tarafına monte edilmelidir.
• Makine başlığı (4), sabitleme vidası (22) çözülerek maksimum 50° sola ve sağa eğilebilir. Bunun için emniyet pimi dönme fonksiyonunu (36) dışarı çekin ve makine başlığını döndürün.

- İş parçası altlıkları (8), çalışma sırasında her zaman sabitlenmeli ve kullanılmalıdır. Sabitleme kolunu (9) açarak istenen açıklığı ayarlayın. Ardından sabitleme kolunu (9) tekrar sıkın.

8.2 Talaş toplama torbası (Res. 1/21)

Testere, talaşlar için bir talaş toplama torbası (17) ile donatılmıştır.

Talaş toplama torbasını (17) motor alanındaki çıkış açıklığına takın.

Talaş toplama torbası (17) alt taraftaki fermuar üzerinden boşaltılabilir.

8.2.1 Harici bir toz emmeye bağlantı

• Çekiş hortumunu, toz emmesine bağlayın.
• Toz emmesi işlenecek malzemeye uygun olmalıdır.
• Özellikle sağlığa zararlı veya kanserojen tozların emme işlemi için özel bir emme tertibatı kullanın.

8.3 Dayanağın 90°lik ayırma kesimi için hassas ayarı (Res. 1/2/5/6)

Gerekli takım:

- Alyan anahtarı 6 mm

• Dirsekli dayanak teslimat kapsamına dahil değildir.
• Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.
• Sabitleme vidasını (22) gevşetin.
• Köşeli durdurucuyu (A) testere biçağı (6) ile döner tezgah (14) arasına yerleştirin.
• Ayar vidasını (26), testere bıçağı (6) ile döner tezgah (14) arasındaki açı 90° olana kadar ayarlayın.
• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, göstergede (18) 0° konumuna getirin ve tutu-cu vidayı yeniden sıkın.

8.4 Dayanağın 45°lik köşe kesimi için hassas ayarı (Res. 1/2/5/9/10)

Gerekli takım:

• Alyan anahtarı 5 mm (teslimat kapsamına dahil değildir)

• Çatal anahtar SW10 (teslimat kapsamına dahil değildir)

• Dirsekli dayanak teslimat kapsamına dahil değildir.

• Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.
• Döner tezgahı (14) 0° konumuna sabitleyin.

Dikkat!

Kaydırılabilir durdurma rayı (16a) köşe kesimleri için (eğimli testere başlığı) dış konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) dışa itin.
• Kaydırılabilir durdurma rayları (16a), durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.
• Kaydırılabilir durdurma rayı (16a) iç pozisyonda bulunmalıdır.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola doğru 45° eğin.
• Testere biçağı (6) ve döner tezgah (14) arasında 45° durdurma açısı (B) ayarlayın.
• Kontra somunu (27a) çözün ve ayar vidasını (27), testere biçağı (6) ile döner tezgah (14) arasındaki açı tam 45° oluncaya kadar ayarlayın.
• Kontra somunu (27a) tekrar sıkın.
• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, göstergede (18) 45° konumuna getirin ve tutucu vidayı yeniden sıkın.
• Sağ taraftaki 45° pozisyonunu ayarlamak için bu işlemi tekrarlayın.

9. Kullanım

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

9.1 Lazer işletimi (Res. 18)

- Açma: Lazer açma/kapama şalterine (33) 1 kez basın. İşlenecek iş parçasında doğru kesme kılavuzu- nu gösteren bir lazer hattı elde edilir.

- Kapatma: Lazer açma/kapama şalterine (33) tekrar basın.

9.2 Kesim derinliği sınırlaması (yiv açma) (şek. 3/13)

⚠ UYARI

Geri tepme tehlikesi! Yiv hazırlanırken testere biçağına yandan baskı uygulanmaması son derece önemlidir. Aksi halde testere başlığı aniden fırlayabilir! Yiv hazırlarken germe tertibatı kullanın. Testere başlığına yandan baskı uygulamaktan kaçının.

• Vida yardımıyla (24) kesme derinliği kademesiz ayarlanabilir. Bunun için vidadaki (24a) tırtıllı somunu çözün. İstenilen kesme derinliğini vidayı (24) takarak veya çıkararak ayarlayın. Ardından tırtıllı somunu (24a) yeniden vidadan (24) sıkın.
• Deneme kesimi ile ayarı kontrol edin.

9.3 Seri kesim

Tekrarlanan eşit uzunluktaki kesimler için uzunlamasına durdurucu (37) açılabilir. Sağ ve sol taraftaki uzunlamasına durdurucuyu (37) kullanabilirsiniz.

• Uzunlamasına durdurucuyu (37) yukarı doğru katlayın.
• İş parçası altlığı (9) için sabitleme kolunu açın.
• İş parçası altlığını (8) çıkarın.
• Testere biçağı ve uzunlamasına durdurucu (37) ara- sındaki istenilen ölçüyü ayarlayın.
• İş parçası altlığı (9) için sabitleme kolunu tekrar sıkın.
• Kesimi 9.4 ila 9.7 altında açıklandığı gibi gerçekleştirin.

9.4 Ayırma kesimi 90° ve döner tezgah 0° (Res. 1/2/7)

Yaklaşık 90 mm kesme genişliklerinde, testerenin çekme işlevi sabitleme vidası ile (20) arka konumda sabitlenebilir. Makine bu konumda ayırma modunda çalıştırılabilir. Kesme genişliği 90 mm üzerinde ise, sabitleme vidasının (20) gevşek ve makine başlığının (4) hareketli olmasına dikkat edilmelidir.

Dikkat!

Kaydırılabilir durdurma rayları (16a) 90° ayırma kesimleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidalarını (16b) açın ve kaydırılabilir durdurma raylarını (16a) içe itin.
• Kaydırılabilir durdurma rayları (16a), durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe maksimum 8 mm oluncaya kadar sabitlen-melidir.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidalarını (16b) tekrar sıkın.
• Makine başlığını (4) üst konuma getirin.
• Makine başlığını (4) tutamaktan (1) arkaya itin ve gerekirse bu konumda sabitleyin (kesim genişliğine göre).
• Kesilecek tahtayı durdurma rayına (16) ve döner tezgahın (14) üzerine koyun.

- Kesme işlemi sırasında kaymasını önlemek için, germe tertibatı (7) ile malzemeyi sabit testere tezgahı üzerinde (15) sabitleyin.

Sıkıştırma ile ilgili bilgiler:

- Sıkıştırmak için çok küçük olan iş parçalarını işlemeyin.

- Çok ince iş parçalarını ilave bir çıta ile birlikte keserek güçlendirin. Çok ince iş parçaları kesilirken "titreyebilir" veya kırılabilir.

- Özel kesim pozisyonunda (bkz. 9.8.), sıkıştırma için piyasada bulunan bir vidalı kelepçe (teslimat kapsamına dahil değildir) kullanabilirsiniz.

- Kilitleme şalterini (3) çözün ve motoru çalıştırmak için açma/kapama şalterine (2) basın.

- Sabitlenmiş çekme kılavuzunda (21): Testere bıçağı (6) iş parçasını ikiye kesene kadar makine başlığını (4), tutma yeri (1) ile dengeli ve hafif bastırarak aşağı hareket ettirin.

- Sabitlenmemiş çekme kılavuzunda (21): Makine başlığını (4) tam öne çekin. Tutma yerini (1) dengeli ve hafif bastırarak aşağı indirin. Şimdi testere biçağı (6) iş parçasını tamamen kesene kadar makine başlığını (4) yavaş ve dengeli bir şekilde tam arkaya itin.

- Kesme işlemi tamamlandıktan sonra makine başlığığını yeniden yukarıdaki durma konumuna getirin ve açma kapatma şalterini (2) bırakın.

Dikkat! Geri çekme yayından dolayı makine otomatik olarak yukarı vurur. Tutma yerini (1) kesme sonrasında bırakmayın, makine başlığını yavaş ve hafif bir karşı basınçla yukarı hareket ettirin.

9.5 Ayırma kesimi 90° ve döner tezgah 0°- 50° (Res. 1/7/8)

Gönye, iki kollu ve gönyeburun testeresi ile durdurma rayına 0°-50° sağa ve sola eğimli kesimler uygulana-bilir.

Dikkat!

Kaydırılabilir durdurma rayları (16a) 90° ayırma kesimleri için iç konumda sabitlenmelidir.

- Kaydırılabilir durdurma raylarının (16a) sabitleme vi-dasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) içe itin.

- Kaydırılabilir durdurma rayları (16a), durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.

- Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.

- Sabitleme vidasını (16b) tekrar sıkın.

- Döner tezgahı (14) ayarlamak için tutma yerini (11) yaklaşık 2 tur gevşetin ve kademe konumu kolunu (35) aşağı doğru bastırın.

- Döner tezgahı (14) tutma yeri (11) yardımıyla istenilen açıya ayarlayın.

- Döner tezgah üzerindeki gösterge (12) sabit testere tezgahının (15) üzerindeki ölçeğin (13) istenilen açı ölçüsüyle uyuşmalıdır.

- Döner tezgahı (14) sabitlemek için tutma yerini (11) yeniden sıkın.

- Kesimi 9.4'te belirtildiği gibi uygulayın.

9.6 Köşe kesimi 0°-48° ve döner tezgah 0° (Res. 1/2/11)

Gönye, iki kollu ve gönyeburun testeresi ile sola veya sağa doğru çalışma yüzeyine 0°- 48°lik köşe kesimleri uygulanabilir.

Dikkat!

Kaydırılabilir durdurma rayı (16a) köşe kesimleri için (eğimli testere başlığı) dış konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vi-dasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) dışa itin.
• Makine başlığı (4), sabitleme vidası (22) çözülerek maksimum 50° sola ve sağa eğilebilir. Bunun için emniyet pimi dönme fonksiyonunu (36) dışarı çekin ve makine başlığını döndürün.
• Kaydırılabilir durdurma rayları (16a), durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe en az 8 mm oluncava kadar sabitlenmelidir.
• Kaydırılabilir durdurma rayı (16a) iç pozisyonda bulunmalıdır.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamavaçağına dikkat edin.
• Sabitleme vidasını (16b) tekrar sıkın.
• Makine başlığını (4) üst konuma getirin.
• Döner tezgahi (14) 0° konumuna sabitleyin.
• Sabitleme vidasını (22) çözün. Gösterge (19) ölçekte (18) istenilen açı ölçüsünü gösterene kadar tutma yeri (1) ile makine başlığıını (4) sola eğin.
• Sabitleme vidasını (22) yeniden sıkın.
• Kesimi 9.4'te belirtildiği gibi uygulayın.

9.7 Köşe kesimi 0°- 48° ve döner tezgah 0°- 50° (Res. 1/2/4/12)

Gönye, iki kollu ve gönyeburun testeresi ile sola doğru çalışma yüzeyine 0°- 48°lik ve aynı zamanda durdurma rayına 0°- 50°lik köşe kesimleri uygulanabilir (çift köşe kesimi).

Dikkat!

Kaydırılabilir durdurma rayı (16a) köşe kesimleri için (eğimli testere başlığı) dış konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidasını (16b) açın ve kaydırılabilir durdurma raylarını (16a) dışa itin.
• Makine başlığı (4), sabitleme vidası (22) çözülerek maksimum 50° sola ve sağa eğilebilir. Bunun için emniyet pimi dönme fonksiyonunu (36) dışarı çekin ve makine başlığını döndürün.

- Kaydırılabilir durdurma rayları (16a), durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe en az 8 mm oluncaya kadar sabitlenmelidir.

- Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.

- Sabitleme vidasını (16b) tekrar sıkın.

- Makine başlığıını (4) üst konuma getirin.

- Döner tezgahı (14) tutma yerini (11) gevşeterek sökün.

- Tutma yeri (11) ile döner tezgahı (14) istenilen açıya ayarlayın (bunun için bkz. ayrıca madde 9.5).

- Döner tezgahı sabitlemek için tutma yerini (11) yeniden sıkın.

- Sabitleme vidasını (22) çözün.

- Tutma yeri (1) ile makine başlığını (4) sola, istenilen açı ölçüsüne eğin (bunun için bkz. ayrıca madde 10.6).

- Sabitleme vidasını (22) yeniden sıkın.

- Kesimi 9.4'te belirtildiği gibi uygulayın.

9.8 Özel kesim pozisyonu/özel kesim yüksekliği (180 mm) (Res. 2, 22)

Özel kesim pozisyonu, 180 mm yüksekliğe ve maksimum 20 mm genişliğe sahip iş parçalarını (örn. tahtalar, çitalar ve paneller) kesmek/testereyle kesmek için kullanılabilir.

Özel kesim pozisyonu ile ilgili bilgileri videoda bulabilir- siniz (Bunun için Res. 22'deki QR kodu tarayın).

Bu sırada görünür kenarlarda iş parçasında çatlakları önleyebilirsiniz (örneğin süpürgeliklerdeki, yivli ve yaylı tahtalardaki vb. çatlaklar).

Dikkat! Ancak bu sırada gönye, iki kollu ve gönyeburun testeresinin çekme ve eğme fonksiyonları devre dışı bırakılır.

Dikkat!

Kaydırılabilir durdurma rayları (16a) 90° ayırma kesimleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma raylarının (16a) sabitleme vidalarını (16b) açın ve kaydırılabilir durdurma raylarını (16a) içe itin.
• Kaydırılabilir durdurma rayları (16a), durdurma raylarının (16a) ve testere bıçağının (6) arasındaki mesafe maksimum 8 mm oluncaya kadar sabitlenmelidir.
• Kesmeden önce durdurma rayları (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidalarını (16b) tekrar sıkın.
• Makine başlığıını (4) üst konuma getirin.
• Makine başlığını (4), makine başlığı son konuma dayanana ve bu konumda sabitlenene kadar el tutamağından (1) geriye doğru itin.
• Kesilecek tahtayı durdurma rayına (16) ve döner tezgahın (14) üzerine koyun.
• Kesimi 9.4'te belirtildiği gibi uygulayın.

10. Bakim

⚠Uyarı! Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fişini prizden ayırın!

10.1 Genel bakım uygulamaları

Belirli zaman aralıklarında bir bezle makinedeki talaşları ve tozları silin. Takımın kullanım ömrünü uzatmak için ayda bir defa döner parçaları yağlayın. Motoru yağlamayın.

Plastik malzemeleri temizlemek için aşındırıcı madde- ler kullanmayın.

10.2 Hareketli testere biçağı koruması güvenlik tertibatının temizlenmesi (5)

Aleti işletme almadan önce, testere bıçağı korumasında her zaman kir kontrolü yapın.

Eski biçkı talaşlarını ve tahta parçalarını, fırça veya benzer bir takımla temizleyin.

10.3 Tezgah dolgu malzemesinin değiştirilmesi Tehlike!

Tezgah dolgu malzemesi (10) hasarlı olduğunda, tezgah dolgu malzemesi ile testere biçağı arasında küçük parçaların sıkışması ve testere biçagının bloke olma tehlikesi bulunmaktadır. Hasarlı tezgah dolgu malzemesini hemen değiştirin!

1. Tezgah dolgu malzemesindeki vidaları sökün. Vidalara erişebilmek için gerekirse döner tezgahı döndürün ve testere başlığını aşağı eğin.

2. Tezgah dolgu malzemesini çıkarın.

3. Yeni tezgah dolgu malzemesini takın.

4. Tezgah dolgu malzemesindeki vidaları sıkın.

10.4 Fırça denetimi

Yeni bir makinede ilk 50 işletim saatinden veya yeni fırçalar monte edildikten sonra karbon fırçaları kontrol edin. İlk kontrolden sonra her 10 işletim saatinden sonra kontrol edin.

Karbon 6 mm uzunluğa aşındığında, yay veya yan devre teli yanmış veya hasarlı ise, her iki fırça değiştirilmelidir. Fırçalar söküldükten sonra kullanılabilir olarak değerlendirilmesi durumunda, fırçaları tekrar takabilirsiniz.

Karbon fırçaların bakımı için her iki kilidi (şekil 21'de gösterildiği gibi) saat yönünün tersinde çevirerek açın. Ardından karbon fırçaları çıkarın.

Karbon fırçaları ters sıra ile tekrar monte edin.

10.5 Testere bıçağının değiştirilmesi (Res .1/2/14-17) Elektrik fisini çekin!

Dikkat!

Testere bıçağının değiştirilmesi için koruyucu eldiven kullanın! Yaralanma tehlikesi!

• Makine başlığını (4) yukarı kaldırın ve emniyet pimi (23) ile kilitleyin.
• Testere bıçağı korumasını (5), testere bıçağı koruması (5) sabitleme vidasının (5a) üzerinde olacak şekilde yukarı doğru katlayın ve yıldız tornavida ile gevşetin.

UYARI BİLGİSİ!

Cıvatayı tamamen sökmeyin (şek. 14).

- Ardından testere biçağı korumasını (5), flanş vidası (28) serbestçe erişilebilir olana ve çözülebilene kadar yukarı katlayın.

- El ile alyan anahtarını (C) flanş vidasının (28) üzerine oturtun.

- Testere mili kilidini (30) sıkıca bastırın ve flanş vida- sını (28) saat yönünde yavaşça çevirin. Maksimum bir turdan sonra testere mil kilidi (30) yerine oturur.

- Şimdi biraz daha güç uygulayarak flanş vidasını (28) saat yönünde çözün.

- Flanş vidasını (28) tamamen çıkarın ve dış flanşı (29) kaldırın.

- Testere bıçağını (6) iç flanştan (31) kaldırın ve aşağı doğru çekip çıkarın.

- Flanş vidasını (28), dış flanşı (29) ve iç flanşı (31) itinalı bir şekilde temizleyin.

- Yeni testere biçagını (6) ters sıralamayla yeniden yerleştirin ve sıkın.

- Testere bıçağı korumasını (5), koruma (5) tespitleme civatasına (5a) asılana kadar aşağı doğru katlayın.

- Tespitleme civatasını (5a) tekrar sıkın.

• Dikkat!

Dişlerin kesme eğimi, yani testere bıçağının (6) dönme yönü, gövdedeki ok yönü ile uyuşmalıdır.

- Devam etmeden önce koruma tertibatlarının işlevselliğini kontrol edin.

• Dikkat!

Testere bıçağı değiştirildikten sonra testere bıçağının (6) dikey konumda ve 48°lik eğimde, tezgah dolgu maddesinde (10) serbest çalıştığını kontrol edin.

• Dikkat!

Testere bıçağı (6) kurallara uygun olarak değiştirilmeli ve düzenlenmelidir.

10.6 Lazerin ayarlanması (Res. 19-20)

Lazer (32) artık doğru kesme çizgisini göstermiyorsa, tekrar ayarlanabilir. Bunun için vidaları (32a) açın. Lazeri yandan kaydırarak, lazer ışını, testere bıçağı (6) kesim dişlerine denk gelecek şekilde ayarlayın.

Makine lazerin ayarlanması için akım şebekesine bağlanmış olmalıdır.

Dikkat!

Lazeri ayarlarken kesinlikle açma/kapatma şalterini (2) tetikleyin. Yaralanma tehlikesi!

10.7 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, testere bıçağı, tezgah dolgu malzemeleri, talaş toplama torbası

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

11. Taşıma

• Döner tezgahı (14) sabitlemek için tutma yerini (11) sıkın.
• Makine başlığını (4) aşağı bastırın ve emniyet pimini (23) sabitleyin. Testere şimdi alt konumda kilitlidir.
• Testerenin çekme işlevini, çekme kılavuzuna (20) yönelik sabitleme vidası ile arka konuma sabitleyin.
• Makineyi sabit testere tezgahına (15) taşıyın.
• Makineyi yeniden kurmak için Bölüm 8 ve 9'da belirtildiği gibi hareket edin.

12. Depolama

Cihazı ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Elektrikli aleti orijinal ambalajında saklayın.

Tozlara ve ıslaklığa karşı korumak için elektrikli takımların üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

13. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Önemli uyarılar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Bu cihazın şebeke bağlantı hattı hasarlıysa, üretici veya müşteri hizmetlerinden temin edilebilen özel bir bağlantı hattı ile değiştirilmelidir.

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

Alternatif akımlı motor:

Şebeke gerilimi 220 - 240 V\~ olmalıdır.

- 25m'ye kadar olan uzatma kabloları 1,5 milimetreka-re kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgi- leri verin:

• Motorun akım türü
  • Motor tip etiketinin verileri

14. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

- Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

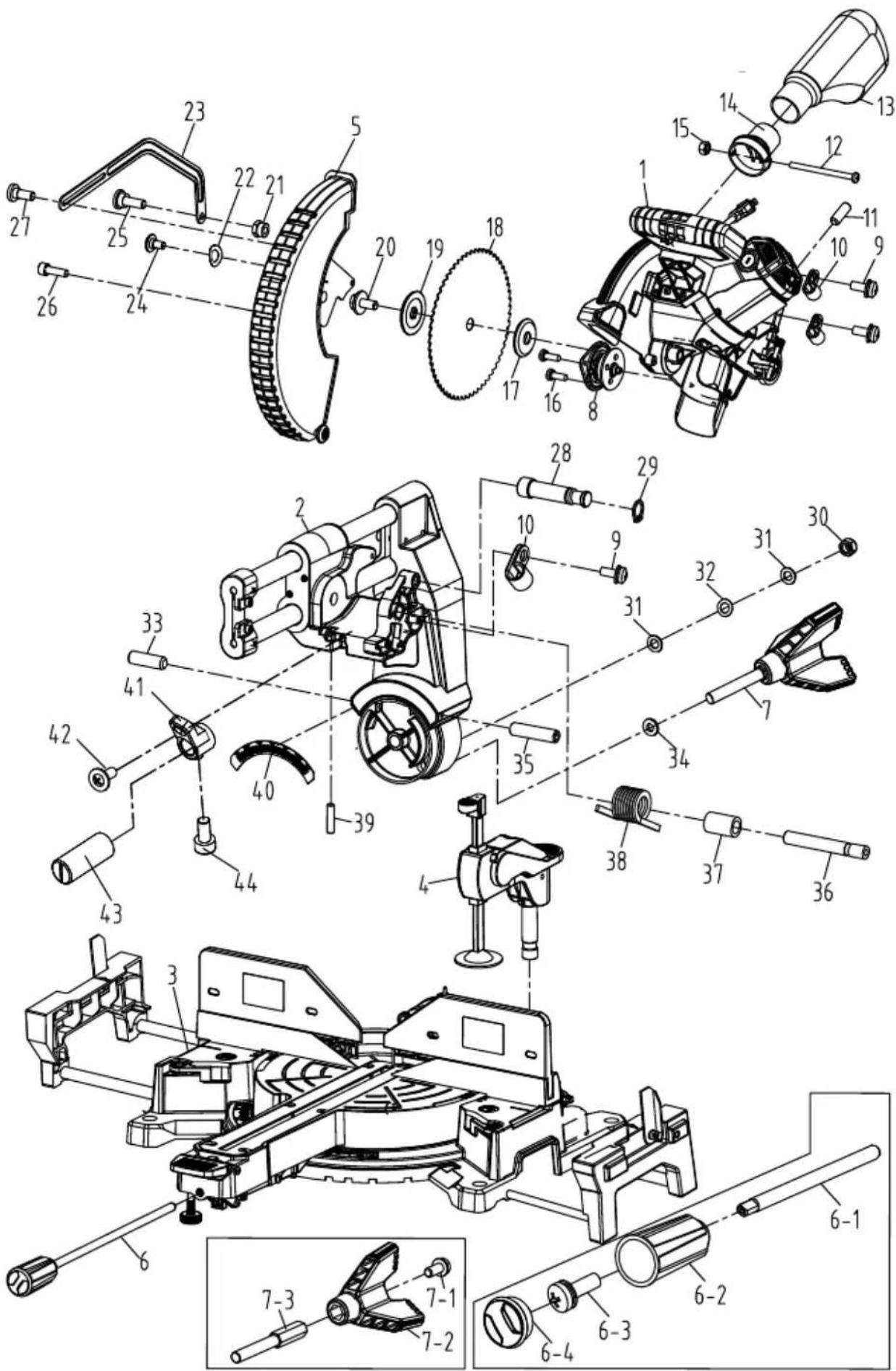

15. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmıyor. Motor, kablo veya fiş arızalıdır, şebeke sigortaları yanmıştır.	Makineyi bir uzmana kontrol ettirin.Motoru kesinlikle kendiniz onarmayın.Tehlike!Şebeke sigortalarını kontrol edin,gerekirse değiştirin.
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor.	Gerilim düşük, bobinler hasarlı,kondansatör yandı.	Gerilimi uzman elektrikçiye kontrolettirin.Motoru bir uzmana kontrol ettirin.Kondansatörün bir uzman tarafındandeğiştirilmesini sağlayın.
Motor çok gürültü yapıyor. Bobinler hasarlı, motor arızalı. Motoru bir uzmana kontrol ettirin.
Motor tam çalışmaperformansına ulaşmıyor.	Şebeke tesisatındaki akım devrelerindeaşırı yük söz konusudur (lambalar, diğermotorlar vs.).	Aynı akım devresinde başka cihazlarveya motorlar kullanmayın.
Motor hemen aşırıderecede ısınıyor.	Motorda aşırı yüklenme söz konusudur,motorun soğutulması yetersizdir.	Kesme sırasında motorda aşırıyüklenme oluşmasını önleyin vemotorun ideal şekilde soğutulması içinmotordaki tozu temizleyin.
Testere pürüzlü veyadalgalı kesiyor.	Testere bıçağı körelmiş, diş yapısımalzeme kalınlığına uygun değil.	Testere bıçağını bileyin veya uyguntestere bıçağı yerleştirin.
İş parçası kırılıyor veyaparçalanıyor.	Kesme basıncı çok yüksek veya testerebıçağı kullanıma uygun değil.	Uygun testere bıçağı yerleştirin.

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alicıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
