KULLANIM KILAVUZU MC30YVM DAIKIN

Maddi hasar ve yaralanmalara karşı önlemlere uyun.

Yanlış kullanımın sonuçları aşağıda sınıfl andırılmıştır:

Bu talimatların doğru olarak yerine getirilmemesi, kişisel yaralanmalara veya can kaybına neden olabilir.Bu talimatların doğru olarak yerine getirilmemesi, koşullara bağlı olarak ciddi olabilecek maddi hasarlar veya fi ziksel yaralanmalara neden olabilir.

Uyulması gereken önlemler aşağıdaki simgeler kullanılarak sınıfl andırılmıştır: Asla denemeyin. Talimatları uyguladığınızdan emin olun. UYARI Yangın, elektrik çarpması veya ağır yaralanmaları önlemek için talimatlara uyun.

Güç kaynağı soketi ve kablosu ile ilgili olarak

Ünite çalışırken şebeke bağlantısını kesmeyin. (Isınma yangın veya elektrik çarpmasına neden olabilir)

Islak ellerle soketini takmayın ya da çıkarmayın. (Elektrik çarpması meydana gelebilir)

Güç soketi veya kablo bağlantı araçlarının değerlerini aşacak şekilde veya AC 220-240 V aralığının dışında bir gerilimde kullanmayın. (Çoklu soketli güç adaptörlerinin, vs. değerleri aşıldığında ısınma yangına neden olabilir)

Soketini çıkarırken güç kaynağı kablosundan çekmeyin. (Kabloda kopma olması ısınma veya yangına neden olabilir)

Kablolara hasar verebilecek işlemlerden kaçının. –Bu eylemler, güç kaynağı soketi veya kablosuna hasar verme, değiştirme, zorla bükme, çekme, kıvırma, sarma ve ağır nesneler yerleştirme gibi eylemleri içerir. Güç kaynağı soketi veya kablosu hasar görmüşse, tehlikeyi önlemek için üreticisi, servis aracısı veya benzer kalifi ye personel tarafından değiştirilmelidir. (Hasarlı ekipmanın kullanımı elektrik çarpması, kısa devre veya yangına neden olabilir)

Güç kaynağı soketini tamamen takın. –Hasar görmüş bir güç kaynağı soketi veya gevşek bir şekilde bağlanmış güç soketi kullanmayın. (Güç kaynağı fi şi sağlam bir şekilde takılmadıysa ısınma veya kısa devre, elektrik çarpmasına veya yangına neden olabilir)

Güç kaynağı soketinin tozunu kuru bir bezle düzenli olarak silin. – Ünite uzun bir süre kullanılmayacaksa, güç kaynağının şebeke bağlantısını kesin. (Nem gibi koşullar sonucunda yalıtım hataları yangın veya aşırı ısınmaya neden olabilir)

Ünitede bakım yaparken, inceleme yaparken veya üniteyi taşırken, üniteyi kapattığınızdan ve soketi çektiğinizden emin olun. (Elektrik çarpması veya yaralanma meydana gelebilir)

Aşağıdaki alanları kullanmayın

Ya ğ veya yanıcı gazların kullanıldığı veya sızıntı olabilecek yerler. (Ünitenin yakınında ateşleme veya emme işlemi yangın veya dumana veya plastiğin bozulması veya çatlaması yaralanmalara neden olabilir)

Aşındırıcı gazlar veya metal tozu parçacıklarının bulunduğu yerler. (Ünitenin yakınında ateşleme veya emme işlemi yangın veya dumana neden olabilir)

Banyo gibi sıcaklık ve nem oranının yüksek olduğu veya su sıçrayabilecek yerler. (Elektrik kaçağı yangın veya elektrik çarpmasına neden olabilir)

Küçük çocukların erişimine açık olan yerler. (Elektrik çarpması veya yaralanma meydana gelebilir)

Kullanım sırasında Klorlu veya asitli deterjanlar kullanmayın. (Plastiğin bozulması veya çatlaması yaralanmalara neden olabilir veya toksik gazların üretilmesi sağlığa zarar verebilir)

Yanan sigara veya koku çubuklarını üniteden uzakta tutun. (Ünitenin yakınında ateşleme veya emme işlemi yangın veya dumana neden olabilir)

Üniteyi kendiniz sökmeyi, yeniden yapmayı veya onarmayı denemeyin. (Yangın, elektrik çarpması veya yaralanma meydana gelebilir) Onarımlar için lütfen satın alma noktasına başvurun.

Hava girişlerine veya çıkışlarına parmak, çubuk veya herhangi bir başka öğe sokmayın. (Elektrik çarpması, yaralanma veya hasar meydana gelebilir)

Hava çıkışına veya ünitenin üzerine su dökmeyin. (Yangın veya elektrik çarpmasına neden olabilir)

Ünitenin yakınında yanıcı maddeler (saç spreyi, böcek ilacı vb.) kullanmayın.

Üniteyi benzin veya tinerle temizlemeyin. (Elektrik çarpması, yangın veya çatlama meydana gelebilir)

Herhangi bir anormallik veya hasar belirtisi durumunda üniteyi hemen kapatın ve fi şini çıkarın Anormallik veya hasar örnekleri

Ünite, düğmesine basılmış olsa dahi çalışmaz.

Kablo hareket ettirildiğinde kablodan sadece bazen akım geçer.

Çalışma sırasında anormal sesler veya titreşim vardır.

Ünitenin kasasında deformasyon vardır veya kasa anormal şekilde sıcaktır.

Ya n ık kokusu duyulur. (Anormallik giderilmeden ünite kullanılmaya devam edilirse arıza, elektrik çarpması, duman, yangın vb. meydana gelebilir) Satın aldığınız yere başvurun. Türkçe Önce Oku 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 210-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 2 11/1/2022 12:23:23 PM11/1/2022 12:23:23 PM3 DİKKAT Elektrik kaçağı, yaralanma veya maddi hasarı önlemek için talimatlara uyun.

Küçük çocuklar veya hareket engeli olan kişiler (hastalık veya yaralanma nedeniyle) üniteyi kendi başlarına çalıştırmamalıdır.

AB ülkeleri için: Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili talimatlar verilmiş, denetim sağlamış ve tehlikeleri anlatılmışsa, 8 yaş ve üzeri çocuklar ve fi ziksel, duyusal veya zihinsel yeterliliği düşük veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik veya kullanıcı bakımı denetim olmadan çocuklar tarafından yapılmamalıdır.

AB dışındaki ülkeler için: Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatlar verilmeden ve denetimi sağlanmadan fi ziksel, duyusal veya zihinsel yeterlili ği düşük kişiler (çocuklar dahil) veya deneyim ve bilgi eksikliği olan kişilerin kullanımı için tasarlanmamıştır. – Çocuklar, cihazla oynamadıklarından emin olmak için denetlenmelidir. – Zehirlenmiş veya uyku ilacı almış kişiler üniteyi kullanmamalıdır. (Elektrik çarpması, yaralanma veya sağlık sorunları meydana gelebilir)

Ünitenin yakınında kozmetikler gibi ince toz içeren ürünler kullanmayın. (Elektrik çarpması veya arıza meydana gelebilir)

Tütsülenen böcek ilaçları kullanılırken üniteyi kullanmayın. – Böcek ilacı kullanıldıktan sonra, üniteyi çalıştırmadan önce odayı yeterince havalandırdığınızdan emin olun. (Prizde birikmiş kimyasal bileşenlerin dışarı çıkışı sağlığa zararlı olabilir)

Bir duman dedektörü yakınında kullanmayın. –Dışa atılan hava bir duman dedektörüne yönelirse duman dedektörü tepkisi gecikebilir veya dumanı algılamayabilir.

Üniteyi yanma esaslı ısıtma cihazlarıyla birlikte kullanırken odayı sık sık havalandırın. – Bu ürünün kullanımı havalandırmanın yerini tutmaz. (Potansiyel karbon monoksit zehirlenmesi) Bu ürün karbon monoksiti ortadan kaldırmaz.

Ünite bir evcil hayvanın ulaşabileceği bir yere yerleştirilirmişse, hayvanın ünitenin üzerine idrarını yapmadığından veya güç kaynağı kablosunu çiğnemediğinden emin olun. (Yangın, elektrik çarpması veya yaralanma meydana gelebilir)

Ünitenin gövdesi ile ilgili olarak

Hava girişi veya hava çıkışını kirli çamaşır, giysi, perde vb. ile kapatmayın (Zayıf devridaim aşırı ısınma veya yangına neden olabilir)

Ünitenin üzerine tırmanmayın, oturmayın ya da yaslanmayın. (Düşme nedeniyle yaralanma meydana gelebilir)

Üniteyi taşımak amacıyla kaldırırken dikkatli olun. – Üniteyi her zaman doğru kulp konumlarını kullanarak tutun. Üniteyi koku giderici fi ltre ünitesinin kulplarından tutarak kaldırmayın. (Ünitenin düşmesi yaralanmalara neden olabilir)Bu kulplardan tutun (2 yer)Bu kulpu tutmayınCJOR002EU Güvenlik Önlemleri Önce Oku Kullanım Sırasındaki Önlem Diğer değerlendirme

Bu ürünü, sanat çalışması, akademik metinler/malzemeler ve benzerlerinin korunması gibi özel amaçlar için kullanmayın. (Korunan öğelerin değer kaybına neden olabilir) 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 310-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 3 11/1/2022 12:23:23 PM11/1/2022 12:23:23 PM4 Parçalar ve İşlemlerin Adları Türkçe Önce Oku DİKKAT Üniteyi koku giderici fi ltre ünitesinin kulpunu tutarak kaldırmayın. (Düşmeye neden olabilir)

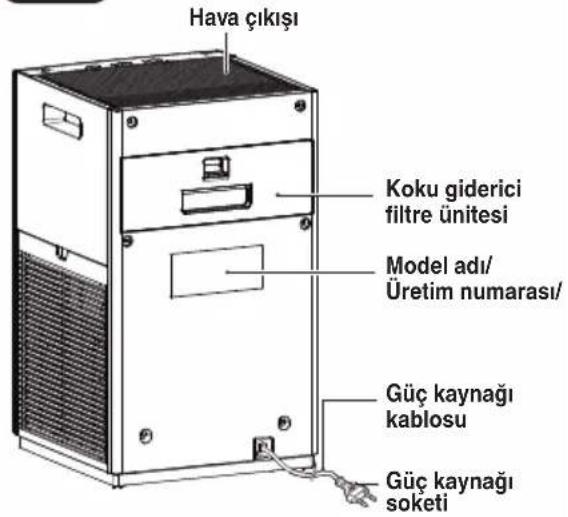

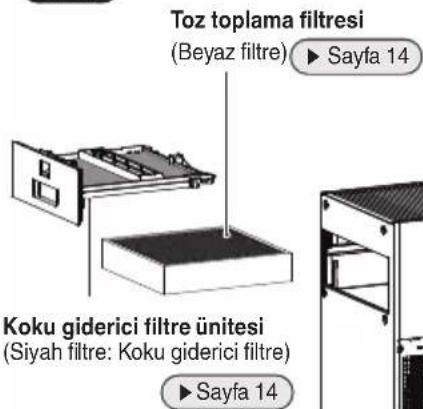

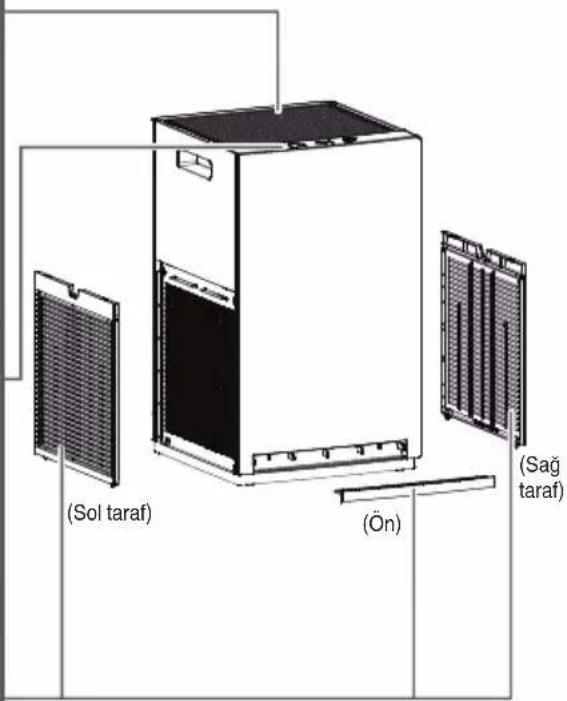

Yan Arka Ana Çıkarılabilir ParçalarDikkat Arızalanmasını önlemek için üniteyi sadece tüm parçaları takılı halde çalıştırın. Çalışma/Gösterge paneli

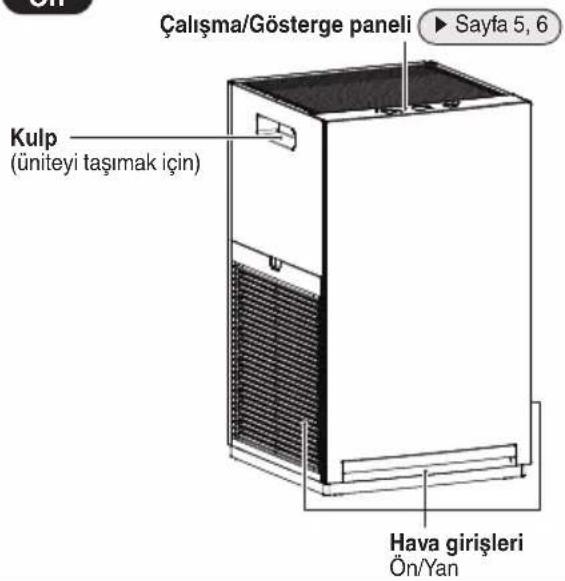

Sayfa 5, 6 Hava çıkışı Kulp (üniteyi taşımak için) Koku giderici fi ltre ünitesi Model adı/ Üretim numarası/ Güç kaynağı kablosu Güç kaynağı soketi Ön fi ltre

Sayfa 14 Hava girişleri Ön/Yan

Çocuk kilidi lambası hakkında

Çocuk Kilidi etkinleştirildiğinde işlemler kısıtlanacaktır. Herhangi bir düğmeye basıldığında çocuklar tarafından hatayla çalıştırılmasını önlemek için bir uyarı sinyali (3 kısa bip) verilecektir.

Streamer lambası hakkında

Streamer çalışırken lamba yanar. Streamer’ın çalışması zaman kontrollüdür.

Streamer boşaltmanın neden olduğu tıslama sesi veya ozon kokusu sizi rahatsız ediyorsa, Streamer çıkışını düşük olarak ayarlayın.

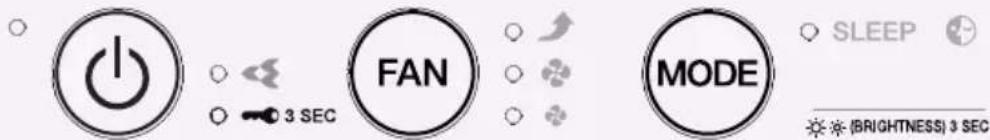

Sayfa 12 Önce Oku Çalışma/Gösterge paneli Lamba yanıp sönerken

Sayfa 16 AÇMA-KAPAMA lambası [mavi] Güç AÇIK duruma getirildiğinde lamba yanar. Streamer lambası [mavi] Streamer aktif olduğunda yanar. Çocuk kilidi lambası [mavi] Çocuk kilidi aktif olduğunda lamba yanar. FAN lambaları [mavi] Aktif FAN ayarını gösterir (3 ayar: Sessiz, Standart, Turbo). MOD lambaları [mavi] UYKU MODU’nun aktif olduğunu belirtir 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 510-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 5 11/1/2022 12:23:39 PM11/1/2022 12:23:39 PM6 Türkçe Önce OkuÇalışma/Gösterge paneli Çalışmadan Önce Hazırlama AksesuarlarKullanım kılavuzu ... 1Koku giderici fi ltre ...................1 Çalıştırmadan önce üniteyi takın.

Üniteyi konumlandırma Kurulum öncesinde güç kaynağı kablosunun ünitenin altına sabitleyen bandı sökün ve güç kaynağı kablosunu çıkarın.Güç kaynağı kablosuBant (mavi)İyi konumlandırma için işaretçiler

Hava akışının odanın her yerine ulaşabileceği bir konum seçin.

Sabit bir yüzey üzerine yerleştirin. Ünite dengesiz bir yüzeye yerleştirilirse, ünitenin titreşimi artabilir. Ünite veya kabloların içindeki güç devrelerindeki parazitler televizyonun görüntüsünün bozulmasına veya yakındaki radyo veya stereo teyplerden karıncalanma sesi yayılmasına neden olursa, üniteyi cihazdan en az 2 m uzağa taşıyın. Kablosuz telefonlar ve telsiz kontrollü saatleri üniteden uzakta kullanın.Dikkat Duvarların lekelenmesini önlemek için üniteyi çizimdeki konumlandırma ölçümlerine uygun olarak yerleştirin. Bununla birlikte, bu ünite kirli havayı çektiğinden, ölçümlere uyulmuş olsa da bazı duvar türlerinin lekelenebileceğini unutmayın.Bu gibi durumlarda, ünite ile duvar arasında yeterli mesafe olduğundan emin olun.

Aynı konumda uzun süre kullanıldığında, hava ünite tabanının yakınındaki hava girişlerine çekildiği için zemin ve çevresindeki duvarlar lekelenebilir. Düzenli olarak temizlik yapılması tavsiye edilir.Tavandan en az 100 cm uzaktaDuvardan en az 30 cm uzaktaHava akışıDuvardan en az 10 cm uzaktaDuvardan en az 30 cm uzakta AÇMA-KAPAMA düğmesiGücü AÇMAK veya KAPAMAK için basın. FAN düğmesi FAN ayarları arasında geçiş yapmak için basın MOD düğmesi UYKU MODU’nu etkinleştirmek için basın 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 610-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 6 11/1/2022 12:23:39 PM11/1/2022 12:23:39 PM7 Çalışmadan Önce Hazırlama Önce Oku Aşağıdaki alanları kullanmayın

Doğrudan güneş ışığına maruz bırakmayın. (Renklerde solmaya neden olabilir)

Yanmalı ısıtma sistemleri ve yüksek sıcaklık yayan başka cihazlar yakınında tutmayın. (Renklerde solmaya veya deformasyona neden olabilir)

Hastaneler, fabrikalar, laboratuvarlar, güzellik salonları ve fotoğraf laboratuvarları gibi kimyasal ve farmösetik maddelerin kullanıldığı yerlerde bulundurmayın. (Uçucu kimyasal maddeler ve çözücüler mekanik parçaları bozabilir ve arızaya neden olabilir)

Elektromanyetik bir fırın, hoparlör gibi yüksek düzeyde elektromanyetik dalga yayan cihazlara maruz bırakmayın Ünite doğru olarak çalışmayabilir.

Mum, kokulu mumların yaydığı ise (iletken toz) maruz bırakmayın. Filtrelerin performansı düşebilir ve yakalanmayan tozun birikmesi nedeniyle odanın kirlenmesine neden olabilir.

Ünitenin yakınında silikon* içeren kozmetik ürünleri vb. kullanmayın.

• Saç bakım ürünleri (ayrık uç kaplama malzemeleri, saç köpüğü, saç bakım maddeleri vb.), kozmetik ürünleri, ter önleyiciler, statik elektrik önleyici, su geçirmez spreyler, parlatıcı maddeler, cam temizleyiciler, kimyasal toz bezleri, balmumu vb.

• Silikon gibi yalıtkanlar, Streamer ünitesinin iğnesine yapışabilir ve streamer tahliyesi gerçekleştirilemeyebilir.

• Toz toplama fi ltresi tıkalı olabilir ve bu da hava temizleme kapasitesinin düşmesine neden olabilir.

Ünitenin yakınında bir ultrasonik nemlendirici veya benzeri aleti kullanmayın. Toz toplama fi ltresi tıkalı olabilir ve bu da hava temizleme kapasitesinin düşmesine neden olabilir. Doğrudan güneş ışığından uzak tutunHava girişi veya hava çıkışını engellemeyin Doğrudan hava akışına maruz bırakmayın Televizyonlar ve radyolardan en az 2 m uzakta tutun

Güç kaynağı soketini prize takın

Üniteyi AÇMAK için güç kaynağını fi şe takın.

Güç soketiGüç kaynağı soketi Streamer elektrik akımı deşarjı Bazı durumlarda, eser miktarda ozon üretildiğinden hava çıkışı hafi f bir koku yayabilir. Bununla birlikte bu miktarda koku dikkate alınmayabilir ve sağlığınız için zararlı değildir. Bu ürün tütün dumanındaki zehirli maddelerin (karbon monoksit vb.) tümünü ortadan kaldıramaz 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 710-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 7 11/1/2022 12:23:41 PM11/1/2022 12:23:41 PM8 Türkçe Önce Oku

Koku giderici fi ltrenin takılması Güç kaynağı soketini takmadan önce bu adımları gerçekleştirin.

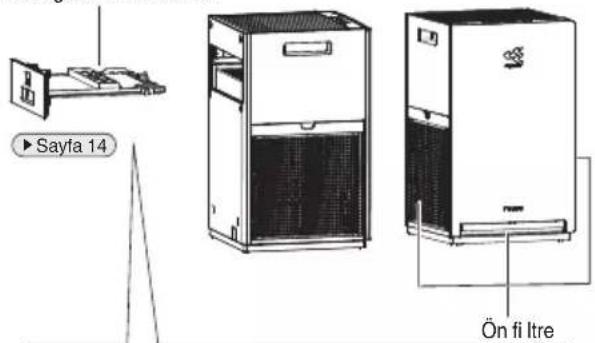

Koku giderici fi ltre ünitesini ana üniteden çıkarın.

Sayfa 14 Ön fi ltreKancalarSabit parçalar Koku giderici fi ltre ünitesinin arka tarafı Koku giderici fi ltre ünitesi

Koku giderici fi ltreyi torbadan çıkarın. Koku giderme fi ltresindeki toz nedeniyle elleriniz kirlenebileceği için mutlaka eldiven giyin ve işlem sonrasında ellerinizi yıkayın. Koku giderici fi ltre

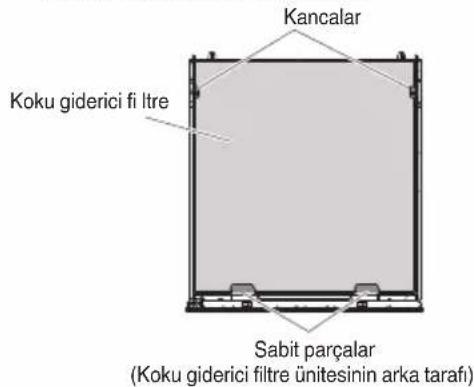

Koku giderme fi ltresinin takılması

Koku giderici fi ltreyi sabit parçaların altına yerleştirin. (2 yer)Koku giderici fi ltreSabit parçalar

Koku giderme fi ltre ünitesinin kancaları üzerindeki çıkıntıları açarken fi ltreyi içeri doğru itin ve 2 noktada bulunan kancalar altına yerleştirerek sabitleyin.Kancalar (Koku giderici fi ltre ünitesinin arka tarafı) Koku giderici fi ltre

Koku giderici fi ltrenin kancaların altına yerleştirildiğinden emin olun.KancalarKoku giderici fi ltreSabit parçalar (Koku giderici fi ltre ünitesinin arka tarafı)

Koku giderici fi ltre ünitesini ana üniteye takın.

• Çalıştırma işlemi sırasında MOD lambası yanıp sönüyorsa koku giderme filtresi düzgün takılmamış demektir.• Filtre torbası ve kurutucu maddeyi atarken yerel atık ayırma kurallarına uyun. 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 810-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 8 11/1/2022 12:23:44 PM11/1/2022 12:23:44 PM9 Çalışma Hava Akış Oranının Değiştirilmesi İstenen FAN ayarını seçin. Simgelerin boyutları FAN ayarına göre farklılık gösterir.: Turbo: Standart: Sessiz düğmesine basın.

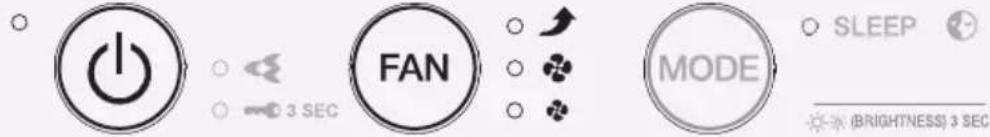

Her basma FAN lambaları [mavi] arasında geçiş yapar. FAN (Standart) (Turbo)(Sessiz) FAN ayarları hakkında Sessiz

Hafi f bir rüzgar yayılır. Koku giderme kapasitesi azaldığında ancak kokunun odadan hızlı bir şekilde giderilmesi gerektiğinde, FAN ayarının Standart veya üzerinde ayarlanması tavsiye edilir. Turbo Ortam havası, büyük bir hava akışı ile hızlı bir şekilde temizlenir. Odayı temizlerken tavsiye edilen kullanım. Hava Temizleme İşleminin Kullanımı (işlemi AÇMA/KAPAMA) Odadaki havayı temizler. düğmesine basın.

AÇMA/KAPAMA lambası [mavi] yanar.

KAPATMAK için yeniden basın. Dikkat

Ünite çalışırken hareket ettirmeyin veya üniteye parça takmayın veya çıkarmayın. Kırılma veya arıza meydana gelebilir. Not

Satın alındığında ünite TURBO FAN moduna ayarlıdır.

Ünitenin bağlantısı kesildikten veya kapatıldıktan sonra tekrar açıldığında, en son kullanılan ayarlarla çalışır.

Çalışma ayarları, güç kaynağı soketi takıldıktan sonra 2 saniye boyunca değiştirilemez.

UYARI Üniteyi güç soketinden çıkararak kapatmayın. (Aşırı ısınma nedeniyle yangın veya elektrik çarpması meydana gelebilir) Çalışma 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 910-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 9 11/1/2022 12:23:47 PM11/1/2022 12:23:47 PM10 Kullanışlı İşlevler Türkçe Kullanışlı İşlevler Üniteyi MOD ile çalıştırma İhtiyaçlarınıza uygun bir MOD seçin.

Her basmada UYKU MODU [mavi] etkinleştirilecek ve devre dışı bırakılacaktır

SLEEP MOD Kullanım ve İşlevUYKU MODU Daha sessiz ve rahat bir uyku deneyimi sağlar.

FAN ayarı, daha düşük bir gürültü seviyesi için Sessiz fan modunda çalışır.

FAN lambası ve Streamer lambası KAPATILACAKTIR.

Bu mod, 8 saat boyunca çalışacaktır.

8 saat sonrasında otomatik olarak sonlanacak ve önceki ayara geri dönecektir. Not

UYKU MODU’nu sonlandırmak için düğmesine basın.

UYKU MODU sonlandırıldığında, önceki fan hızına dönecektir. 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1010-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 10 11/1/2022 12:23:47 PM11/1/2022 12:23:47 PM11 Kullanışlı İşlevler Gösterge Lambasının Parlaklık Ayarı Gösterge lambasının parlaklığı ayarlanabilir. düğmesini yaklaşık 3 saniye basılı tutun.

Ayarlar arasında geçiş yapmak için 3 saniye boyunca düğmesini basılı tutun. PARLAK KISIK KAPALI Not

Bu işlev, lambanın ışığı uyku saatlerinde veya genel olarak rahatsız ediyorsa kullanışlıdır.

Parlaklık KAPALI olarak ayarlanmış olsa dahi AÇMA-KAPAMA lambası kapanmaz. Bu lamba KISIK olarak ayarlanır.

Parlaklık KAPALI olarak ayarlandığında veya düğmesine basılırsa parlaklık KISIK olarak değişecek ve yaklaşık 10 saniye sonra KAPALI konuma geri dönecektir. Çocuk Kilidinin Kullanımı Düğmenin kullanımı kısıtlanarak küçük çocukların yanlışlıkla çalıştırması önlenir. düğmesini yaklaşık 3 saniye basılı tutun.

Çocuk kilidini kapatmak için tekrar düğmesini 3 saniye basılı tutun.

Çocuk Kilidi etkinleştirildiğinde işlemler kısıtlanacaktır. Herhangi bir düğmeye basıldığında çocuklar tarafından hatayla çalıştırılmasını önlemek için sadece bir uyarı sinyali (3 kısa bip) verilecektir. Not

Çocuk kilidi aktifken ünitenin bağlantısı kesilirse çocuk kilidi kapatılır.

İşlev aktif olduğunda çocuk kilidi lambası [mavi] yanar. Kullanışlı İşlevler 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1110-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 11 11/1/2022 12:23:48 PM11/1/2022 12:23:48 PM12 Türkçe Gelişmiş Ayarlar Streamer boşaltmanın neden olduğu tıslama sesi veya ozon kokusu sizi rahatsız ediyorsa *Satın alındığındaki ayar Streamer Çıkış Ayarları Güç kaynağı soketi takılı ve ünite kapalı halde ve düğmelerini 3 saniye basılı tutun.

ve düğmelerinin 3 saniye basılı tutulduğu her seferinde ayar Düzenli ve Düşük arasında değişir. [Ayar Düşük olarak değiştirildiğinde] Kısa bir bip sesi duyulur ve streamer lambası yaklaşık 5 saniye yanıp söner. [Ayar Normal olarak değiştirildiğinde] Kısa bir bip sesi duyulur ve streamer lambası yaklaşık 5 saniye yanar.

Streamer ünitesinin çalışma durumu Streamer çıkış ayarıFAN ayarıDüzenli Düşük** Streamer çalışma durumu AÇIK-KAPALI, Streamer’ın zaman kontrolüne bağlı olarak AÇIK ve KAPALI duruma geçtiği anlamına gelir. FAN SessizAÇIK-KAPALI**KAPALIStandart AÇIK-KAPALI**Turbo AÇIK AÇIK Not

Düşük olarak ayarlandığında koku giderme kapasitesi azaldığından Streamer ünitesinin Düzenli olarak ayarlanması tavsiye edilir.

Ünitenin bağlantısı kesilse bile ayarlar hatırlanır. Ya n ıp sönmeYanma Düzenli* Düşük Gelişmiş Ayarlar 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1210-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 12 11/1/2022 12:23:48 PM11/1/2022 12:23:48 PM13 Bakım Bakım UYARI Temizlik ve bakım çalışmalarından önce ünitenin şebeke bağlantısını kestiğinizden emin olun. (Elektrik çarpması veya yaralanma meydana gelebilir)(Sol taraf) (Ön) (Sağ taraf) Dış Akış Izgarası

Hava çıkışının temizlenmesi (Kirlenme sorun oluşturduğunda) Hava çıkışını yumuşak bir fırçayla temizleyin.

Hava temizleyici içine toz kaçmamasına dikkat edin.

Tozla kaplanması durumunda yumuşak bir nemli bezle silin.

Sert bir fırça kullanmayın (Kopmaya neden olabilir) Ünite Kir bir sorun haline geldiğinde Silme

Kiri yumuşak nemli bir bezle silin.

Kir birikimi fazla olduğunda parçayı, mutfak kullanımına uygun nötr deterjan nemlendirilmiş bir bezle silin.

Sert fırça vb. kullanmayın (Hasar meydana gelebilir) Ön fi ltre (Ön/Sol taraf/Sağ taraf) Yaklaşık 2 haftada bir Elektrikli süpürge Yıkama/Durulama

Elektrikli süpürge kullanarak tozu giderdikten sonra, fi ltreyi çıkarıp suyla yıkayın ve kuruması için gölgede bırakın.

Izgaranın boşluklarını temizlerken yumuşak bir fırça kullanın. Dikkat Pamuklu çubuk veya sert fırça vb. kullanmayın (fi ltre parçaları kırılabilir)

Ağır yük uygulamayın. (Filtre parçaları kırılabilir/hasar görebilir) Çıkarma Ön fi ltredeki çentiği tutun ve çekin.

Üniteye baş parmağınızı dayayarak ön fi ltrenin ortasından tutun

Kendinize doğru çekin. Takma Kancaları (2 yer) üniteye takın ve oturma sesini duyana kadar bastırın.Kancalar(2 Yer)Kancayı (1 yer) üniteye takın. Sabit bir şekilde takılana kadar iki ucundan bastırın.Kanca (1 yer)Yukarıdan görünümTers taraf

Kir birikimi fazla olduğunda parçayı, mutfak kullanımına uygun nötr deterjanla karıştırılmış ılık veya oda sıcaklığında suya batırılmış halde bırakın, deterjanı iyice durulayın ve gölgede kurumaya bırakın. Dikkat: Ön fi ltreyi (ön tarafta) çıkarmak için, fi ltre ızgarasında bir hasara neden olmayacak şekilde 3 parmağınızı kullanarak kendinize doğru çekin. 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1310-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 13 11/1/2022 12:23:48 PM11/1/2022 12:23:48 PM14 Türkçe Bakım UYARI

Petrol, benzin, tiner, cila bileşeni, parafi n, alkol vb. kullanmayın (Elektrik çarpması, yangın veya çatlama meydana gelebilir)

Ana üniteyi suyla yıkamayın. (Elektrik çarpması, yangın veya arıza/kırılma meydana gelebilir) Koku Giderici Filtre Ünitesi Koku veya kir oluştuğundaElektrikli süpürge Su kullanmayın Üniteden çerçeveyle birlikte çıkarın ve elektrikli süpürge kullanarak tozu temizleyin. Koku bir sorun haline gelirse, parçayı gölgeli ve esintili bir yerde bırakın. (yaklaşık 1 gün)

Yüzeyi kazımayın. Temizlik sırasında su kullanmayın. (Su kullanırsanız, parça şeklini kaybeder ve kullanılmaz olur.)

Sayfa 17ÇıkarmaKoku giderici fi ltre ünitesinin kolunu ve kulpunu tutun ve çıkarın. Kol Kulp Takma Koku giderici fi ltre ünitesini tamamen takın. Oturma sesini duyana kadar bastırın

Koku giderme fi ltresi çıkarıldıktan sonra hatalı bir şekilde takılırsa MOD lambası yanıp sönecektir. Toz Toplama Filtresi EtiketKir oluştuğundaElektrikli süpürge Su kullanmayın Bir elektrikli süpürge kullanarak fi ltrenin etiketsiz yüzündeki tozları temizleyin.(Filtre kolayca hasar görebileceği için dikkatli davranın.) Filtre hasar görürse veya gözenekler genişlerse toz fi ltreden geçecek ve bu da toz toplama kapasitesinin düşmesine neden olacaktır.Yaklaşık 10 yılda bir Değiştirme Parça değiştirme süreleri hakkında

Değiştirme süresi kullanım tarzına ve ünitenin konumuna bağlıdır.Ünite, günde 5 sigara içilen bir evde her gün kullanılıyorsa fi ltrenin yaklaşık her 10 yılda bir değiştirilmesi gerekir. (Bu hesaplama, Japon Elektrik Üreticileri Birliği JEM1467 standardının test yöntemine göre yapılmıştır.) Ortam havasının kirlilik içeriği yüksekse, fi ltrenin daha sık değiştirilmesi gerekir. Filtre düzgün çalışmıyorsa, toz toplama fi ltresini değiştirin. Satın alma ve atma hakkında

Bkz. “Ayrıca Satılan Parça”.

Koku giderici fi ltre ünitesini çıkarın.

Filtre etiketini yukarı doğru çekin. Toz toplama fi ltresini alt tarafından tutun ve çekip çıkarın.Takma Yeni bir toz toplama fi ltresini yönüne dikkat ederek takın. Etiket ve işaretlerin olduğu taraf size bakmalı ve ok yukarıyı göstermelidir

Koku giderici fi ltre ünitesini takın. Koku giderici fi ltreyi çerçeveden çıkarmayın Dikkat

Ünite çalışırken, toz toplama fi ltresi ve koku giderici fi ltre ünitesinin ana üniteye takılı olduğundan emin olun. Bu parçalar ünite çalışırken takılmazsa, arıza/kırılma meydana gelebilir.

Renk atma veya deformasyonu önlemek için talimatlara uyun.

Deterjan kullanılmışsa, ünite üzerinde bırakmamak için iyice silin.

Ilık su kullanılmışsa, 40 ºC veya daha soğuk olduğundan emin olun.

Parçaları kurutmaları için doğrudan güneş ışığı altında bırakmayın.

Parçaları kurutucu kullanarak kurutmayın.

Parçaları ateşe maruz bırakmayın.

Elektrikli süpürge kullanılmışsa, kuvvet uygulamadığınızdan ya da parçalara vurmadığınızdan emin olun. (Hasar meydana gelebilir) Toz toplama fi ltresi 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1410-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 14 11/1/2022 12:23:54 PM11/1/2022 12:23:54 PM15 Ayrıca Satılan Parça Satın aldığınız yere başvurun. Değiştirme parçasıToz toplama fi ltresi (1 parça)Model: BAFP500A

Ya k l a şık 10 yılda bir değiştirin.

Parçanın bakımını düzgün bir şekilde yapmamak şunlarla sonuçlanabilir:

• Düşük hava temizleme kapasitesi• Düşük koku giderme kapasitesi

Toz toplama fi ltresini (polyester ve polipropilen) atarken yerel atık ayırma kurallarına uyun.

Atma gereksinimleri Ürününüz ve kontrol cihazıyla birlikte verilen bataryalar bu simgeyle işaretlenmiştir. Bu simge, elektrikli ve elektronik ürünlerin ve bataryaların, sınıfl andırılmamış ev atıklarıyla karıştırılmaması gerektiği anlamına gelir. Bataryalar için simgenin altında bir kimyasal simgesi basılı olabilir. Bu kimyasal simgesi bataryanın, belirli bir yoğunluğun üzerinde ağır bir metal içerdiği anlamına gelir. Olası kimyasal simgeleri: Pb: kurşun (>0,004%) Hg: cıva (>0,0005%) Bu ürünün atılması, ilgili yerel ve ulusal mevzuata uygun olarak yapılmalıdır. Üniteler ve atık bataryalar, yeniden kullanım, geri dönüşüm ve geri kazanım için özel bir arıtma tesisinde işlenmelidir.Doğru şekilde at ılmasını sağlayarak, çevre ve insan sağlığı için olası olumsuz sonuçları önlemeye yardımcı olacaksınız.Daha fazla bilgi için lütfen kurulumcu veya yerel yetkiliye danışın. Ürünlerimizin kullanım ömrü on (10) yıldır. Bakım Üniteyi Uzun Bir Süre Boyunca Kullanmama

1. Güç kaynağının şebeke bağlantısını kesin.

2. Parçaları temizleyin.

• Özellikle su ile temizlenen parçalar tamamen kuru olmalıdır. (Kalan nem küf oluşumuna neden olabilir)

3. Toz girişini engellemek için hava çıkışı ve diğer açıklıkları plastik torba veya benzeri ile örtün

ve üniteyi kuru bir yerde dik şekilde depolayın. (Ünite ters veya yanlamasına depolandığında arıza/kırılma oluşabilir) 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1510-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 15 11/1/2022 12:23:56 PM11/1/2022 12:23:56 PM16 Gösterge Lambaları Hakkında Türkçe UYARI Temizlik ve bakım işlerinden önce ünitenin fi şini çektiğinizden emin olun. (Elektrik çarpması veya yaralanmaya neden olabilir)Sorun gidermeÇalışma/Gösterge paneli Gösterge lambalarını kontrol edin ve aşağıda belirtildiği şekilde yanıt verin. Gösterge lambası Nedeni/Çözümü MOD lambası yanıp sönüyor. Koku giderici fi ltre ünitesi çıkmış veya doğru şekilde takılmamışsa lamba yanıp söner.

Koku giderici fi ltre ünitesini düzgün bir şekilde takın.

Sayfa 14Streamer lambası yanıp sönüyor Streamer ünitesinin değiştirilmesinin zamanı gelmiştir.

Satın aldığınız yere başvurun. AÇIK-KAPALI lambası yanıp sönüyor. Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun. 3 FAN lambasının her biri aynı anda yanıp sönüyorÖn fi ltreler ve toz toplama fi ltresi bağlı mı?Ünite bir parçası takılı olmadan çalıştırılırsa bu lambalar yanıp sönebilir.

Tüm parçalar takılıysa Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun.

Bir veya daha fazla parça takılı değilse Güç kaynağının şebeke bağlantısını kesin, parçaları takın ve üniteyi tekrar çalıştırın. Ön fi ltrede toz birikimi var mı?

Toz birikimi yoksa Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun.

Toz birikimi varsa Güç kaynağının şebeke bağlantısını kesin, ön fi ltreyi temizleyin ve üniteyi tekrar çalıştırın.

Sayfa 13 Hava çıkışı tıkalı mı?

Hava çıkışı tıkalı değilse Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun.

Hava çıkışı tıkalıysa Hava çıkışını tıkayan engelleri kaldırın ve üniteyi tekrar çalıştırın. Gerilimde ani bir düşüş olması durumunda bu lambalar yanıp sönebilir. Eğer yukarıdaki koşullardan hiçbiri yoksa,

Satın aldığınız yerle iletişim kurun. Servis sorumlusu gelene kadar ünitenin bağlantısını kesmeniz tavsiye edilir. 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 1610-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 16 11/1/2022 12:23:56 PM11/1/2022 12:23:56 PM17 SSS’ler Bizimle iletişim kurmadan önce aşağıdakileri kontrol edin. Sorun giderme S: Toz toplama fi ltresi temizlenebilir mi? Y: Eğer toz birikimi aşırıysa bir elektrikli süpürgeyle temizleyin veya fi ltreyi değiştirin. Toz toplama performansını düşürebileceği için fi ltreyi suyla temizlemeye çalışmayın.

Sayfa 14 S: Toz toplama fi ltresi hızlıca kararıyor... Y: Kararma toz toplama performansını etkilemez. Bununla birlikte, bir sorun haline gelirse değiştirilebilir. S: Koku giderici fi ltre suyla temizlenebilir mi? Yoksa değiştirilmeli midir? Y: Su ile temizlenemez. (Su kullanırsanız, parça şeklini kaybeder ve kullanılmaz olur.) Yanlışlıkla su ile yıkadıysanız, satın aldığınız yere başvurun. Koku giderici fi ltre ünitesini ana üniteden çıkarın ve tozu elektrikli süpürgeyle temizleyin. Filtrenin değiştirilmesi gerekmez. Koku bir sorun haline gelirse, parçayı gölgeli ve esintili bir yerde bırakın. (yaklaşık 1 gün)

Bir soru sormadan veya onarım talebinde bulunmadan önce lütfen aşağıdakileri kontrol edin. Sorun sürerse, satın aldığınız yer ile iletişim kurun.

Çalışma sırasında arıza durumunda Gösterge lambaları yıldırım çarpması vb. nedeniyle anormal şekilde yanarsa veya çalışmazsa, güç kaynağı soketini çıkarın, en az 5 saniye bekleyin, ardından güç kaynağı soketini takın ve üniteyi tekrar açın. Bir sorun değildir Bir durum bir sorun değildir. Denetim Onarım talep etmeden önce lütfen tekrar kontrol edin.

Ünite yanıt vermiyor Olgu Denetim noktaları düğmesine basıldığında bile hiçbir tepki yok

Ani bir gerilim düşüşünün ardından ünite, sistemi korumak için durabilir. Gerilim dalgalanması sırasında çalışıyorsanız, gerilim normale döndüğünde çalışma otomatik olarak devam eder. Gerilim aralığı koruması: 198V-264V

Sesler duyulabilir Olgu Denetim noktaları Çalışma sırasında tıslama sesi Streamer çalışırken bir deşarj işlemi sırasında ünite bir tıslama sesi çıkaracaktır. Kullanıma bağlı olarak bu sesin düzeyi düşebilir veya bir çıtırtı, vızıltı veya höpürdeme sesine dönüşebilir. Fakat bu normal bir durumdur. Sesler bir sorun haline gelirse, üniteyi başka bir konuma taşıyın.

Sayfa 12 Çalışma sırasında ıslık veya çalkalanma sesleri

Ön fi ltrede toz birikimi var mı?

Bu parçayı temizleyin.

Toz toplama fi ltresi tıkalı mı?

Kullanım koşullarına bağlı olarak toz toplama fi ltresi tıkanabilir ve bu da kullanım ömrünün azalmasına neden olabilir.

Sayfa 7 Toz toplama fi ltresini değiştirin.

Sayfa 14 Çalışma sesi yüksek

Toz toplama fi ltresi düzgün bir şekilde takılı mı?

Düzgün bir şekilde takılmamışsa, çalışma sesi yüksek olabilir.

Gösterge lambaları Olgu Denetim noktaları Gösterge lambaları yanmıyor Gösterge lambaları ünite açıldıktan yaklaşık 10 saniye sonra kapanır

Gösterge lambasının parlaklığı KAPALI olarak mı ayarlanır?

Gösterge lambası parlaklığı KAPALI olarak ayarlanmışsa, AÇMA/KAPAMA lambası hariç tüm lambalar kapalı kalır.

Gösterge lambası parlaklığı KAPALI olarak ayarlanmışsa, ünite açıldıktan sonra gösterge lambalarının parlaklığı yaklaşık 10 saniye boyunca KISIK ve ardından KAPALI olur.

Ön fi ltreler ve toz toplama fi ltresi bağlı mı? Ünite bir parçası takılı olmadan çalıştırılırsa bu lambalar yanıp sönebilir. [Bir veya daha fazla parça takılı değilse]

Güç kaynağının şebeke bağlantısını kesin, parçaları takın ve üniteyi tekrar çalıştırın. [Tüm parçalar takılıysa] Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun.

Ön fi ltrede toz birikimi var mı? [Toz birikimi varsa]

Güç kaynağının şebeke bağlantısını kesin, ön fi ltreyi temizleyin ve üniteyi tekrar çalıştırın. [Toz birikimi yoksa] Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun.

Hava çıkışı tıkalı mı? [Hava çıkışı tıkalıysa]

Hava çıkışını tıkayan engelleri kaldırın ve üniteyi tekrar çalıştırın. [Hava çıkışı tıkalı değilse] Bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun. Ani bir gerilim düşüşünün ardından ünite, sistemi korumak için durabilir. Gerilim dalgalanması sırasında çalışıyorsanız, gerilim normale döndüğünde çalışma otomatik olarak devam eder. Gerilim aralığı koruması: 198V – 264V.

Eğer yukarıdaki koşullardan hiçbiri yoksa,

Satın aldığınız yerle iletişim kurun. Servis sorumlusu gelene kadar ünitenin bağlantısını kesmeniz tavsiye edilir. Streamer lambası bazen yanmıyor

Zaman kontrolüne bağlı olarak Streamer durabilir. Streamer durduğunda lambası kapanır. Streamer lambası yanıp sönüyor

Streamer’ın değiştirilmesi tavsiye edilir.

Satın aldığınız yere başvurun. MOD lambası yanıp sönüyor

Koku giderici fi ltre ünitesi takılmış mı?

Koku giderici fi ltre ünitesini takın.

Hava temizleme işlevi Olgu Denetim noktaları Hava temizleme kapasitesi azalmış

Ünite engellerle mi çevrili yoksa hava akışının ulaşamayacağı bir yere mi yerleştirilmiş?

Engelsiz ve hava akışının odanın tüm alanlarına ulaşabileceği bir konum seçin.

Ön fi ltre veya toz toplama fi ltresi kirli mi?

Bu parçaları temizleyin.

Sayfa 13, 14 Hava çıkışı bir koku yayıyor

Koku giderici fi ltre ünitesi kirli mi?

Parçaları temizleyin.

Bazı durumlarda, eser miktarda ozon üretildiğinden hava çıkışı hafi f bir koku yayabilir. Bununla birlikte bu miktarda koku dikkate alınmayabilir ve sağlığınız için zararlı değildir.

Odada yoğun bir yemek veya sigara kokusu mu var?

Ünite çalıştıkça koku kademeli olarak kaybolacaktır.

Üniteyi başka bir odaya mı taşıdınız?

Ünite, daha önce kullanıldığı odanın kokusunu yayıyor olabilir. Üniteyi bir süre daha çalıştırın.

Odada sürekli olarak koku yayan bir şey var mı? (Boya, yeni mobilya, duvar kağıdı, sprey, kozmetik, kimyasallar)

Sürekli yayılan kokular tamamen giderilemeyeceğinden, aynı zamanda odayı havalandırmalı veya üniteyi kısa bir süre için iyi havalandırılan bir odada çalıştırmalısınız. Hava yayılmıyor

Hava çıkışı veya hava girişi tıkalı mı? Tıkalı değilse, bir elektrik bileşeni arızalıdır.

Satın aldığınız yere başvurun.

Diğer Olgu Denetim noktaları Ünite çalışırken fan duruyor

Ünite çalıştırılmadan önce ön fi ltreler ve toz toplama fi ltresi bağlanmış mı? Fan, bir parça düzgün şekilde takılmamışsa elektrikli bileşenleri korumak amacıyla durmak üzere yapılandırılmıştır.

Bir parça takılı değilse, üniteyi tekrar açmadan önce ünitenin şebeke bağlantısını kesin ve tüm parçaları takın. Streamer boşaltma sesi artık duyulmuyor

Streamer’ın çalışması zaman kontrolüne bağlıdır.

Sayfa 12 Televizyon ekranında parazit var

Televizyon veya radyo ünitenin 2 m yakınına yerleştirilmiş ya da ünitenin yakınında bir iç mekan anteni var mı?

Televizyon veya radyonun güç kaynağı kablosu veya anten kablosu ünite yanından mı yönlendirilmiş?

Üniteyi televizyon, radyo veya antenden mümkün olduğunca uzakta tutun. Sadece güç kaynağı soketini prize takmak çalışmanın başlamasına neden oluyor

Bir elektrik kesintisi sırasında veya ani bir gerilim dalgalanması meydana geldiğinde güç kaynağı soketinin şebeke bağlantısını kestiniz mi? Veya son çalıştırma sırasında güç kaynağı soketinin şebeke bağlantısını keserek üniteyi durdurdunuz mu?

Otomatik yeniden başlatma işlevi çalışmanın otomatik olarak devam etmesini sağlar. Sorun giderme 10-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 2010-3P664947-7-OM-MC30YVM-SLEEP-DAIKIN-TR.indd 20 11/1/2022 12:23:58 PM11/1/2022 12:23:58 PM21 Teknik Özellikler Sorun giderme Model adı MC30YVM Güç kaynağı Tek fazlı, 220-240/220-230V, 50/60 Hz Çalışma modu Hava Temizleme Turbo Standart Sessiz Güç tüketimi (W) 25 15 8 Çalışma sesi (dB) 37 27 19 Hava akış oranı (m³/sa) 180 120 60 Kaplama alanı (m²)

CADR (m³/sa) 180 *3 Ünite boyutları (mm) 450(Y) x 270(G) x 270(D) Ağırlık (kg) 5,8 Güç kaynağı kablosu uzunluğu (m) 1,8 Malezya’da Üretilmiştir

Bu teknik özellik değerleri hem 50Hz 220–240 V hem de 60Hz 220–230 V için geçerlidir.

Bu cihaz, yerleşim yerlerinde veya ticari alanlarda kullanılmak üzere tasarlanmıştır.
