Haydn - Şömine DIMPLEX - Ücretsiz kullanım kılavuzu

Ürün Tipi	Revillusion™ Ankastre Elektrikli Şömine
Marka	Dimplex
Model	Haydn (HDN20-EU, STA20-EU, SWD20-EU)
Besleme (Gerilim)	230V / 240V
Frekans	50 Hz (varsayılan)
Nominal Isıtma Gücü	1.8 - 2.0 kW
Minimum Isıtma Gücü	0 kW (bekleme)
Maksimum Sürekli Isıtma Gücü	1.8 - 2.0 kW
Bekleme Gücü Tüketimi	0.47 - 0.49 kW
Kontrol Tipi	Dokunmatik Ekran ve Çok Fonksiyonlu Uzaktan Kumanda
Alev Efekti	Revillusion™ Realogs™ Kütükler ve LED ile
Alev Renkleri	Kırmızı, Mavi, kapalı
Parlaklık	Ortam Işık Sensörü ile yukarı/aşağı ayarlanabilir
Zamanlayıcı	0,5 saatten 8 saate 0,5 saatlik artışlarla
Işık Sensörü	Evet, parlaklığı otomatik olarak ayarlar
Devrilme Önleme Cihazı	Evet, kit dahildir
Termal Koruma	Aşırı ısınma durumunda otomatik kapanma, manuel reset
Kütüklerin Temizliği	Toz alma ve yumuşak deterjanlı nemli bez
Reflektör Ekran Temizliği	Nemli bez, ardından tüy bırakmayan bez
Uzaktan Kumanda Pili	Lityum CR2032, 3V
Kurulum Tipi	Ankastre

Sık sorulan sorular - Haydn DIMPLEX

Haydn şöminesi nasıl açılır?

Dokunmatik ekrandaki veya uzaktan kumandadaki Açma/Kapatma (A) simgesine basın. Alev efekti açıksa, ısıtma önceki ayara döner. Aksi takdirde, ısıtma önceki modda etkinleşir.

Isıtma sıcaklığı nasıl ayarlanır?

Isıtmanın etkin olduğundan emin olun (simge B). Yüksek Sıcaklık (D) ve Düşük Sıcaklık (C) simgelerini kullanarak 1°C'lik artışlarla ayarlayın. Aralık 5°C ile 37°C arasındadır.

Alev rengi nasıl değiştirilir?

Renk Temaları (E) simgesine birkaç kez basarak Kırmızı, Mavi veya kapalı arasında geçiş yapın. Bu özellik yalnızca alev efekti açıkken etkindir.

Zamanlayıcı nasıl kullanılır?

Zamanlayıcı (J) simgesine birkaç kez basarak otomatik kapanma süresini 0,5 saatten 8 saate kadar 0,5 saatlik artışlarla ayarlayın. Kalan süre görüntülenir.

Aşırı ısınma durumunda ne yapılmalı?

Cihaz otomatik olarak kapanır. Sıfırlamak için ana elektrik panelinden gücü kesin, 5 dakika bekleyin, ardından tekrar bağlayın. Sorun devam ederse teknik servisle iletişime geçin.

Kütükler ve taban nasıl temizlenir?

Cihazı fişten çekin ve soğumaya bırakın. Kütükleri ve tabanı tozlayın veya süpürün. Boyalı yüzeyler için yumuşak deterjanlı nemli bir bez kullanın. Asla aşındırıcı temizleyiciler kullanmayın.

Uzaktan kumanda pili nasıl değiştirilir?

Uzaktan kumandanın arkasındaki pil kapağına basın ve kaydırın. CR2032 (3V) lityum pili pozitif tarafı yukarı gelecek şekilde yerleştirin. Kapağı kapatın.

Çocuk kullanımını önlemek için kontroller nasıl kilitlenir?

Düşük Sıcaklık (C) ve Parlaklık (G) simgelerine aynı anda 2 saniye basın. Manuel kontroller devre dışı kalır. Kilit açmak için işlemi tekrarlayın.

Haydn şöminenin ısıtma gücü nedir?

Nominal ısıtma gücü 1,8 ila 2,0 kW'tır (230V/240V altında). Minimum güç 0 kW (bekleme), maksimum sürekli güç 1,8 ila 2,0 kW'tır.

Bu kılavuz hangi modelleri kapsar?

Bu kılavuz HDN20-EU, STA20-EU ve SWD20-EU modellerini kapsar. Aynı özelliklere ve talimatlara sahiptirler.

KULLANIM KILAVUZU Haydn DIMPLEX

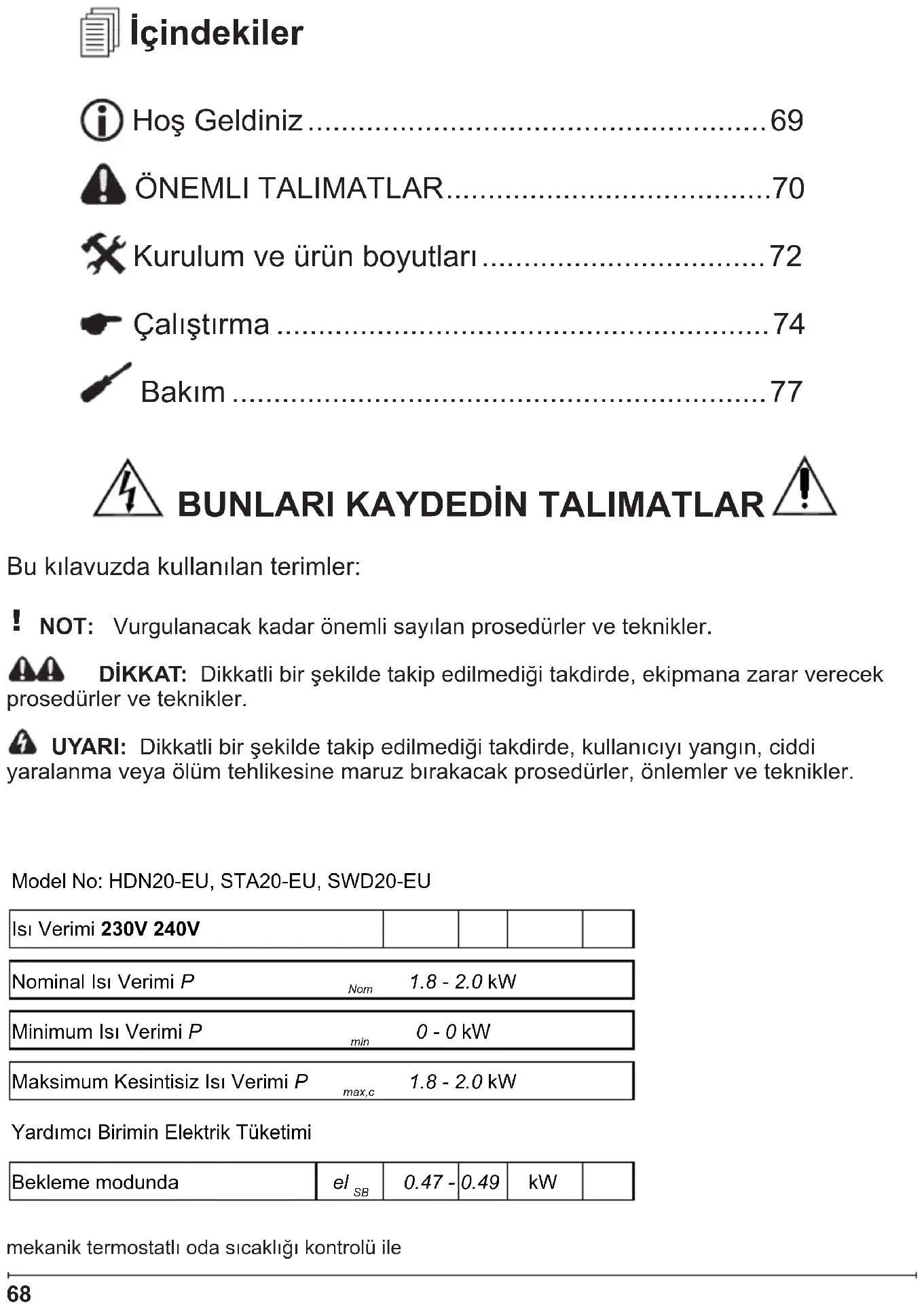

i Hoş Geldiniz....69

ÖNEMLI TALIMATLAR....70

Kurulum ve ürün boyutları 72

Çalıştırma 74

Bakım 77

BUNLARI KAYDEDİN TALIMATLAR

Bu kılavuzda kullanılan terimler:

! NOT: Vurgulanacak kadar önemli sayılan prosedürler ve teknikler.

DİKKAT: Dikkatli bir şekilde takip edilmediği takdirde, ekipmana zarar verecek prosedürler ve teknikler.

UYARI: Dikkatli bir şekilde takip edilmediği takdirde, kullanıcıyı yangın, ciddi yaralanma veya ölüm tehlikesine maruz bırakacak prosedürler, önlemler ve teknikler.

Model No: HDN20-EU, STA20-EU, SWD20-EU

Isı Verimi 230V 240V
Nominal Isı Verimi P Nom 1.8 - 2.0 kW
Minimum Isı Verimi P min 0 - 0 kW
Maksimum Kesintisiz Isı Verimi P max,c 1.8 - 2.0 kW

Yardımcı Birimin Elektrik Tüketimi

Bekleme modunda

eI_SB

0.47 -

0.49

kW

mekanik termostatlı oda sıcaklığı kontrolü ile

Hoş Geldiniz

Dimplex ürünü Revillusion™ Dahili Elektrikli Şömineyi satın aldığınız için teşekkür ederiz.

Derecelendirme Etiketi

⚠ DİKKAT: Kuruluma başlamadan önce, tüm talimatları ve uyarıları dikkatlice okuyun. Bu talimatlara uyulmaması, olası elektrik çarpması veya yangın tehlikesine neden olabilir ve garantiyi geçersiz kılar.

MAĞAZAYA İADE ETMENİZE GEREK YOKTUR

Çalıştırma veya montajla ilgili sorular? Parça Bilgilerine Mi İhtiyacınız Var? Ürün Üreticinin Garantisi Altında Mı?

İletişim bilgilerimiz için, lütfen garanti kartınıza bakın.

ÖNEMLI TALIMATLAR

Bu cihazı kullanmadan önce tüm talimatları okuyun.

Elektrikli cihaz kullanırken, yangın, elektrik çarpması ve kişisel yaralanma riskini azaltmak için aşağıdakiçileri içeren temel uyarılara dikkat edilmelidir:

1. Cihaz hasar görmüşse, montaj ve kullanımdan önce tedarikçiye kontrol ettirin.
2. Açık havada kullanmayın.
3. Banyo, duş veya yüzme havuzunun çok yakınında kullanmayın.

4. Cihazı bir sabit priz çıkışı veya bağlantı kutusunun hemen altına yerleştirmeyin.

5. 8 yaş ve üstü çocuklar ile fiziksel, duyusal veya zihinsel engelli kişiler ya da yeterli deneyime ve bilgiye sahip olmayan kişiler, eğer cihazı güvenli şekilde kullanma konusunda gözetim veya talimat almışsa ve ilgili tehlikeleri anlamışlarsa, bu cihazı kullanabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı işlemleri gözetim altında olmayan Çocuklar tarafından yapılmamalıdır.

6. 3 yaşından küçük çocuklar sürekli gözetim altında değilse, cihazdan uzak tutulmalıdır. Yaşları 3 ila 8 arasında olan çocuklar, cihaz amaçlanmış normal çalışma konumuna yerleştirilmiş veya kurulmuşsa, bunun yanında cihazı güvenli şekilde kullanma konusunda gözetim veya talimat almışsa ve ilgili tehlikeleri anlamışlarsa, cihazı sadece açabilir/kapatabilir. Yaşları 3 ila 8 arasında olan çocuklar, cihazı fişe takmamalı, yönetmemeli ve temizlememeli ya da kullanıcı bakımını yapmamalıdır.

7. Cihazın yanlışlıkla üzerinin kapatılması veya yerinden hareket ettirilmesi durumunda yangın riski bulunmasından dolayı, bu cihazı bir termal kontrol, program kontrolörü, zamanlayıcı veya ısıtmayı otomatik olarak açan başka bir cihazla birlikte kullanmayın.

8. Mobilya, perde veya diğer yanabilecek malzemelerin cihaza 1 metreden daha yakın olmamasına dikkat edin.

9. Arıza olması durumunda, cihazın fişini çekin.

ÖNEMLI TALIMATLAR

1. Uzun süre kullanılması gerekmiyorsa cihazın fişini çekin.
2. Her ne kadar bu cihaz güvenlik standartlarına uygun olsa da, uzun tüylü halılar veya kilimler üzerinde kullanılmamasını tavsiye ederiz.
3. Cihaz, fişe erişilebilecek şekilde yerleştirilmelidir.
4. Elektrik kablosu hasar görürse, tehlikeli bir durumdan kaçınmak için üretici veya servis temsilcisi ya da benzer nitelikteki bir kişi tarafından değiştirilmelidir.
5. Elektrik kablosunu cihazın ön kısmından uzak tutun.

⚠️ UYARI: Aşırı ısınmayı önlemek için, cihazın üzerini örtmeyin. Aşırı ısınmaya veya yangın riskine yol açabileceğinden dolayı, cihazın üstüne giysi veya herhangi bir malzeme koymayın ve perde veya mobilyalar ile cihazın çevresindeki hava dolaşımını engellemeyin.

⚠️ UYARI: Termal kesicinin yanlışlıkla sıfırlanmasından kaynaklanabilecek hasarları önlemek için, bu cihazın zamanlayıcı gibi harici tetikleme aygıtlarıyla kullanılmaması ya da düzenli olarak açılıp kapanan devrelere bağlanmaması gereklidir.

⚠ DİKKAT: Bu ürünün bazı kısımları çok sıcak olabilir ve yanıklara neden olabilir. Çocukların ve savunmasız insanların bulunduğu yerlerde özel dikkat gösterilmelidir.

Kurulum ve ürün boyutları

UYARI: Elektrik fişinin kabloları, yangın, elektrik çarpması veya kişilerin yaralana riskini azaltmak için, yerel bina kurallarına ve diğer geçerli yönetmeliklere uygun olmalıdır.

!NOT: 13 Amperlik (AB) veya 10 Amperlik (AU/NZ) bir devre gereklidir. Adanmış bir devre tercih edilir, ancak her durumda zorunlu değildir. Kurulumdan sonra, ısıtıcı çalıştırıldığı zaman devre kesici devreye giriyor veya sigorta düzenli aralıklarla patlıyorsa, adanmış bir devre gerekli olacaktır. Aynı devre üzerindeki ilave cihazlar, devre kesicinin akım değerini aşabilir.

Ünitenin Ambalajından

Çıkarılması

Ünite, ünitenin önünü kapatan koruyucu bir kılıf ile birlikte gelir. Bu kılıf, imalat sırasında toz ve birikintilerin içeri girmesini önlemeye yöneliktir. Bu kılıf, kablolama ve ambalajdan çıkarma işlemlerini tamamlamak için kısmen çıkarılabilecek şekilde tasarlanmıştır ve son kurulum tamamlanıncaya kadar tekrar takılabilir.

Kütük grubu izgaraya takılmıştır ve izgara, fabrikada şömineye kalıcı olarak sabitlenmiştir.

Kütük grubunun etrafındaki ambalajı dikkatlice çıkarın. Kütük grubundan çıkan kabloların, izgara kutusuna güvenli bir şekilde bağlandığından emin olun.

⚠ DİKKAT: Realogs™, benzersiz bir harlanma ve parlama efekti yaratma amaçlı LED'ler içerir. Kütük grubunu dikkatlice taşıyın. Bunlar kırılgandır ve düşürülürse çatlayabilir veya kırılabilirler.

Montaj

AUYARI: DÜŞEN VEYA DEVRİLEN CİHAZLAR, KÜÇÜK ÇOCUKLARIN YARALANMASINA VEYA ÖLÜMÜNE NEDEN OLABİLİR, LÜTFEN ÇOCUKLARIN BU ÜRÜNE TIRMANMASINA, ASIL-MASINA VEYA BU ÜRÜNÜN ÜZERİNE ÇIKMASINA İZİN VERMEYİN.

AUYARI: BU CİHAZ, BİR DEVRİLME ENGELİ İLE BİRLİKTE TEDARİK EDİLMEKTEDİR, ANCAK BU ENGEL DÜZGÜN BİR YETİŞKİN GÖZETİMİNİN YERİNE GEÇMEZ. BU ENGEL, MOBİLYANIN DEVRİLMESİNE KARŞI KORUMA SAĞLAYABİLİR. ÇOCUKLA-RIN MOBİLYAYA TIRMANMASINA İZİN VERMEYİN. MOBİLYAYI TAŞIMADAN ÖNCE BU ENGELİN SÖKÜLMEMESİ YARALANMAYA VE HASARA NEDEN OLABİLİR.

Bu ürün, ürünün yanlışlıkla devrilmesini önlemek amacıyla aşağıda gösterildiği şekilde bir 'Devrilme Engeli Kiti' ile birlikte tedarik edilmektedir. Montaj Talimatları bu kit ile birlikte verilmektedir, lütfen bu talimatları dikkatlice uygulayın

Kurulum ve ürün boyutları

Haydn

Çalıştırma

Dokunmatik Panel ve Uzaktan Kumanda

⚠️ UYARI: Bu Revillusion™ Dahili Elektrikli Şömine, kullanılmadan önce düzgün bir şekilde kurulmalıdır.
⚠ DİKKAT: Bu kılavuzda anlatılan kurulum ve temizleme işlemleri haricinde, diğer servis işlemleri yetkili bir servis temsilcisi tarafından yapılmalıdır.

Söz konusu Revillusion™ Dahili Elektrikli Şömine için manüel kontroller, ön panelde bulunmaktadır. Etkinleştirmek için bir simgeye dokunun. Seçilen ayar panelin sol tarafından görüntülenir.

Çok fonksiyonlu bir uzaktan kumanda da birlikte verilmiştir. Uzaktan kumanda yaklaşık 30 ft (9 m) menzile sahiptir. Uzaktan kumanda, doğru şekilde çalışması için dahili elektrikli şöminenin ön kısmına doğru tutulmalıdır.

	Simge	Fonksiyon Açıklama
A	[cɔc5]	Güç/Bekleme
B		Isı
C		SıcaklığıDüşür
D		SıcaklığıYükselt
Fahrenheit (°F) - Celsius (°C) geçişi yapmak
Isıtma EtkinIsıtma Devre Dışı

	Simge Fonksiyon Açıklama
E		Renk Temaları	Temel alev renklerini Kırmızıdan Maviye ve Kapalıya değiştirmek için birkaç kez basın. (Ekrandaki ilk bölme “k”den “m”ye ve boş simgeye değişcektir) Bu özellik sadece alev efekti Açık olduğunda devreye girer.
F		360° Işık	Ünitenin yan ve arka taraflarında bulunan LED’leri gece yarısı modundan beyaza, sarıya ve kırmızıya değiştirmek için, birkaç kez basın. (Ekranın orta bölmesi sırasıyla 0 - 3 arasında değişcektir. Bu özellik sadece alev efekti AÇIK olduğunda devreye girer.)
G		Parlaklık	LED ışıklarını Yüksek seviyeden Düşük seviyeye değiştirmek için basın. (Ekrandaki son bölme “Y”den “D”ye değişcektir) RealogTM LED’leri, ısıtıcı AÇIK ve alev efekti Kapalı olduğu zaman, Açık kalır. ! NOT: Işık Sensörü etkinleştirildiği zaman, Yüksek ve Düşük titreşimli parlaklık ayarları da kullanılabilir (“H” ve “L” simgeleri yanıp söner).
H		Alev	Kütük grubunu aydınlatmak ve alev efektini başlatmak için basın. Özelliği Kapatmak için tekrar basın.
I		Işık Sensörü	Ortam ışığı sensörünü etkinleştirmek için basın (ALS AÇIK). Sensörü kapatmak için tekrar basın (ALS KAPALI). ! NOT: Işık sensörü odanın ortam ışığına bağlı olarak şöminenin parlaklığını ayarlayacaktır.
J		Zamanlayıcı	Ünite kapanmadan önce, uyku modu zamanlayıcısını 0,5 saatten 8,0 saate kadar 0,5 saatlik kademelerle değiştirmek için birkaç kez basın. Uyku modu zamanlayıcısında kalan süre görüntülenir.
	Kontrolleri KilitleKontrollerinKilidini Aç		Ünitede, hem Sıcaklık- ( ) *hem de Parlaklık ( ) * düğmelerini 2 saniye basılı tutarak, manüel kontrolleri devre dışı bırakabilirsiniz.Ünitede, hem Sıcaklık- ( ) *hem de Parlaklık ( ) * düğmelerini 2 saniye basılı tutarak, manüel kontrolleri etkinleştirebilirsiniz.

Sıcaklığı Kesme Anahtarını Sıfırlama

Isitıcının aşırı ısınması durumunda, otomatik bir kesme anahtarıyla ısıtıcı kapatılacak ve sıfırlanmadan tekrar açılmayacaktır. Sifırlama, ana elektrik panelinde elektriği keserek ve üniteyi tekrar fişe takmadan önce 5 dakika beklenerek yapılabilir.

DİKKAT: Isıtıcıyı sürekli olarak sıfırlamanız gerekiyorsa, ünitenin fişini çekin ve teknik tek birimini arayın.

Bakım

Genel Bakım

Dahili elektrikli şömineyi, koşullara göre ve en az yıllık aralıklarla düzenli olarak muayene edin. Tozu giderin ve kütükleri, uzgarayı ve tabanı gerekli şekilde temizleyin.

UYARI: Yangın, elektrik çarpması veya yaralanma riskini azaltmak için, herhangi bir bakım veya temizlik işlemi yapmadan önce elektriği kesin ve ıstıcının soğumasını bekleyin.
⚠ DİKKAT: Bu kılavuzda anlatılan kurulum ve temizleme işlemleri haricinde, diğer servis işlemleri yetkili bir servis temsilcisitarafından yapılmalıdır.

Kütükleri ve Tabanı Temizleme

Dahili elektrikli şömine seti, şömine üzerinde veya içinde toz veya kir birikmiş şekilde çalıştırılmamalıdır, çünkü bu ısının yükselmesine ve buna bağlı olarak hasara yol açabilir.

Şöminenin gerekli şekilde tozunu alın ve elektrikli süpürge ile süpürün. Dahili elektrikli şöminenin boyalı yüzeylerini temizlemek için, nemli bir bez ve hafif bir deterjan kullanın. Asla aşındırıcı temizlik maddeleri kullanmayın.

Yansıtıcı Ekranı Temizleme

Yansıtıcı ekran, montaj işlemi esnasında fabrikada temizlenmiştir. Sevkıyat, kurulum, taşıma vb. işlemler esnasında, ekran toz parçacıkları toplayabilir; bunlar temiz ve kuru bir bezle hafifçe silerek temizlenebilir.

Parmak izlerini veya diğer izleri temizlemek için, yansıttıcı ekranını nemli bir bezle silin. Asla aşındırıcı temizlik maddeleri kullanmayın. Su lekelerini önlemek için, ekranı tüy bırakmayan bir bezle tamamen kurutun.

Uzaktan Kumandanın Pilini Değiştirme

Pili değiştirmek için:

1. Uzaktan kumandanın arkasında bulunan pil kapağını aşağı doğru bastırarak açın. Kaydırarak pil kapağını açın.
2. Pil yuvasına 3V (CR2032) Lityum pil takın. Pilin pozitif (+) tarafı yukarı bakmalıdır.
3. Pil kapağını kapatın.

Eski pil geri dönüştürülmeli veya uygun şekilde atılmalıdır. Bölgenizde geri dönüşümle ilgili öneri almak için, Yerel Yetkili Makam veya Satıcınız ile görüşün.

DİKKAT: Isıtıcıyı ve kablosunu taşırken veya saklarken, aşırı titreşim içermeyen kuru bir yerde tutun ve hasar görmesini önlemek için bu şekilde saklayın.
