Ürün tipi	Temiz veya kirli su için dalgıç pompa
Model	SP503AC
Marka	Vonroc
Besleme gerilimi	230 V AC, 50 Hz
Çekilen güç	750 W
Maksimum debi	14 000 l/h
Maksimum basınç	0,75 bar
Maksimum pompalama yüksekliği	7,5 m
Maksimum daldırma derinliği	7 m
Maksimum parçacık boyutu	25 mm
Minimum artık su yüksekliği (manuel mod)	50 mm
Başlangıç yüksekliği (otomatik mod)	50 cm
Duruş yüksekliği (otomatik mod)	5 cm
Maksimum su sıcaklığı	35 °C
Koruma sınıfı	IPX8
Dahili termal koruma	Evet
Çıkış bağlantısı	25 mm, 32 mm, G1"
Önerilen hortum iç çapı	32 mm
Su çıkışı	G1 1/2"
Kablo uzunluğu	10 m
Ağırlık	4,45 kg
Şamandıra anahtarı	Evet
Kullanım amacı	Bodrum boşaltma, su basmış bahçeler, su transferi, kuyudan su çekme, tekne tahliyesi
Bakım	Kullanımdan sonra temiz suyla durulayın, tıkanırsa pervaneyi temizleyin, dondan koruyun
Güvenlik	30 mA kaçak akım koruma şalteri kullanın, yanıcı sıvıları pompalamayın, kuru çalıştırmayın

Sık sorulan sorular - SP503AC Vonroc

Pompa otomatik modda nasıl çalıştırılır?

Pompayı suya daldırın ve fişe takın. Şamandıra anahtarı serbest olmalıdır. Pompa, su seviyesi yaklaşık 50 cm'ye ulaştığında çalışır ve yaklaşık 5 cm'de durur.

Pompa çalışmazsa ne yapmalıyım?

Elektrik beslemesini kontrol edin ve şamandıranın sıkışmadığından emin olun. Sorun devam ederse, pervaneyi temizleyin (önce pompayı fişten çekin).

Pompayı tuzlu suyla kullanabilir miyim?

Hayır, pompa temiz veya kirli su (tuzsuz) için tasarlanmıştır. Tuzlu su, aşındırıcı veya yanıcı maddeler pompaya zarar verir.

Maksimum parçacık boyutu nedir?

Pompa, çapı 25 mm'ye kadar olan katı parçacıkları kabul edebilir.

Pompa dondan nasıl korunur?

Kullanımdan sonra pompayı ve aksesuarlarını tamamen boşaltın. +5 °C'nin üzerindeki bir yerde saklayın.

Pompa kuru çalışabilir mi?

Hayır, pompayı asla susuz çalıştırmayın. Aşırı ısınma durumunda pompayı kapatan bir termal koruma vardır. Tekrar kullanmadan önce 5 dakika soğumaya bırakın.

Pompa nasıl temizlenir?

Pompayı fişten çekin, temiz suyla durulayın ve gerekirse pervaneyi temizleyin. Temizlik sırasında pompanın pervanenin üzerinde durmasına izin vermeyin.

Otomatik hava tahliye vanası ne işe yarar?

Vana, pompadaki hava ceplerini ortadan kaldırır. Daldırmadan sonra birkaç saniye boyunca havalandırmadan hava çıkar ve kabarcıklar oluşturur. Bu normaldir.

Şamandıranın başlangıç yüksekliği nasıl ayarlanır?

Şamandıra anahtarının kablosunu istenen uzunlukta kilit düğmesine sabitleyin. Başlangıç ve duruş yüksekliği şamandıranın konumuna bağlıdır.

Pompanın garantisi nedir?

VONROC, satın alma tarihinden itibaren yasal süre boyunca ürünü parça ve işçilik hatalarına karşı garanti eder. Arıza durumunda VONROC ile iletişime geçin.

KULLANIM KILAVUZU SP503AC Vonroc

TR Orijinal talimatların çevirisi 53

A

B1

Ekteki guvenlik uyarılarını, ilave guvenlik uyarılarını ve talimatları okuyun. Guvenlik uyarılarını ve talimatları izlememek elektrik carpması, yangın ve/veya ciddi yaralanma ile sonuclanabilir. Guvenlik uyarılarını ve talimatları gelecekte referans olması icin saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya urun uzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Elektrik soku tehlikesini belirtir.

Cihazı donmaya karşı koruyun.

Maksimum derinlik.

Urunu uygun olmayan kaplara atmayın.

Urun, Avrupa yonergelerinde belirtilen, yururlukteki güvenlik standartlarına uygundur.

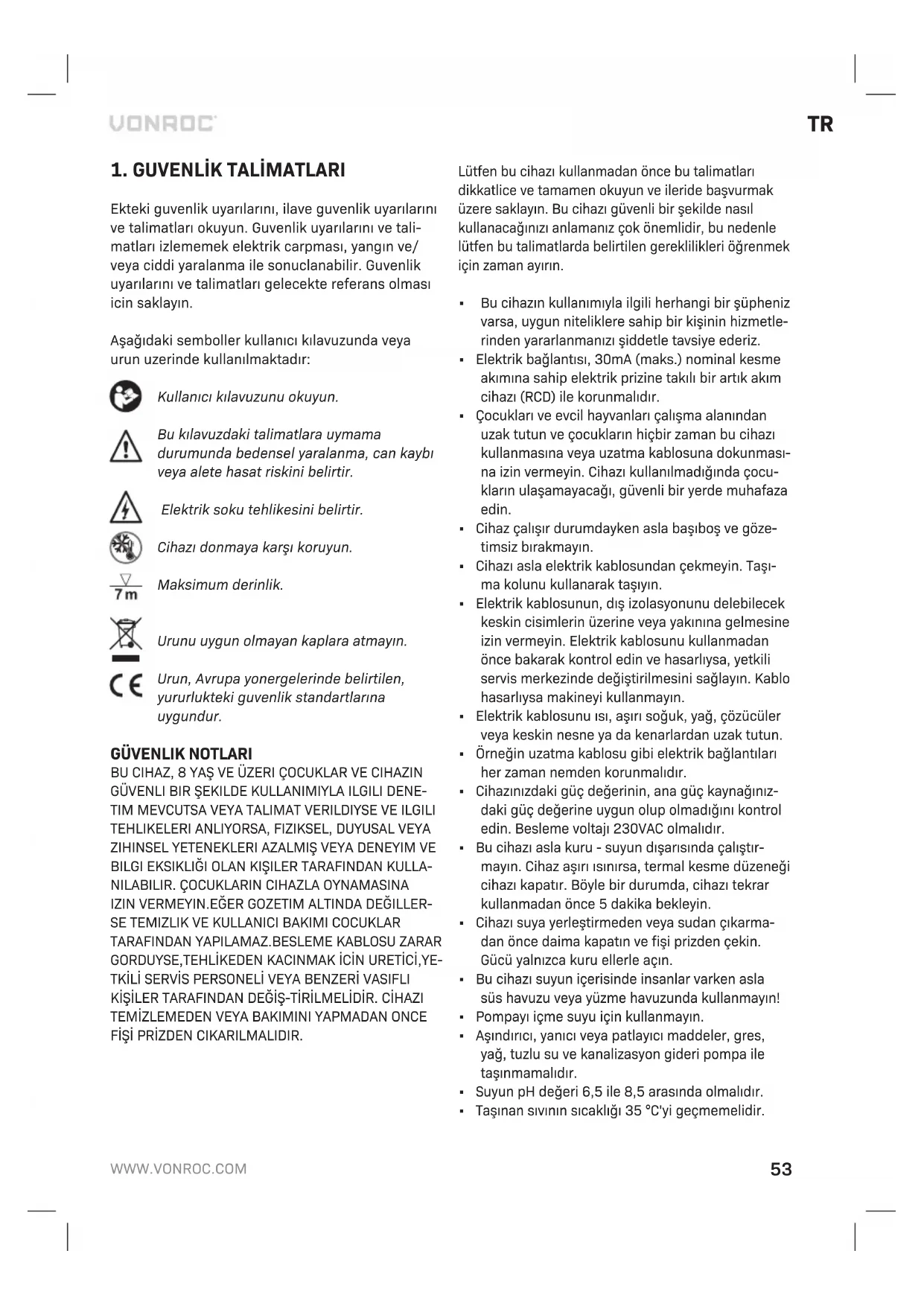

GÜVENLIK NOTLARI

BU CIHAZ, 8 YAŞ VE ÜZERİ ÇOCUKLAR VE CIHAZIN GÜVENLI BIR ŞEKILDE KULLANIMIYLA ILGILI DENE-TIM MEVCUTSA VEYA TALIMAT VERILDIYSE VE ILGILI TEHLIKELERI ANLIYORSA, FIZIKSEL, DUYUSAL VEYA ZIHINSEL YETENEKLERI AZALMIŞ VEYA DENEYIM VE BILGI EKSIKLIĞI OLAN KİŞILER TARAFINDAN KULLA-NILABILIR. ÇOCUKLARIN CIHAZLA OYNAMASINA IZIN VERMEYIN.EĞER GOZETIM ALTINDA DEĞILLER-SE TEMIZLIK VE KULLANICI BAKIMI COCUKLAR TARAFINDAN YAPILAMAZ.BESLEME KABLOSU ZARAR GORDUYSE,TEHLİKEDEN KACINMAK İCİN URETİCİ,YETKİLİ SERVİS PERSONELİ VEYA BENZERİ VASIFLI KİŞİLER TARAFINDAN DEĞİŞ-TİRİLMELİDİR. CİHAZI TEMİZLEMEDEN VEYA BAKIMINI YAPMADAN ONCE FİŞİ PRİZDEN CIKARILMALIDIR.

Lütfen bu cihazı kullanmadan önce bu talimatları dikkatlice ve tamamen okuyun ve ileride başvurmak üzere saklayın. Bu cihazı güvenli bir şekilde nasıl kullanacağınıı anlamınız çok önemlidir, bu nedenle lütfen bu talimatlarda belirtilen gereklilikleri öğrenmek için zaman ayırın.

• Bu cihazın kullanımıyla ilgili herhangi bir şüpheniz varsa, uygun niteliklere sahip bir kişinin hizmetlerinden yararlanmanızı şiddetle tavsiye ederiz.
• Elektrik bağlantısı, 30mA (maks.) nominal kesme akımına sahip elektrik prizine takılı bir artık akım cihazı (RCD) ile korunmalıdır.
• Çocukları ve evcil hayvanları çalışma alanından uzak tutun ve çocukların hiçbir zaman bu cihazı kullanmasına veya uzatma kablosuna dokunması na izin vermeyin. Cihazı kullanılmadığında çocukların ulaşamayacağı, güvenli bir yerde muhafaza edin.
• Cihaz çalışır durumdayken asla başiboş ve gözetimsiz bırakmayın.
• Cihazı asla elektrik kablosundan çekmeyin. Taşıma kolunu kullanarak taşıyın.
• Elektrik kablosunun, dış izolasyonunu delebilecek keskin cisimlerin üzerine veya yakınına gelmesine izin vermeyin. Elektrik kablosunu kullanmadan önce bakarak kontrol edin ve hasarlıysa, yetkili servis merkezinde değiştirilmesini sağlayın. Kablo hasarlıysa makineyi kullanmayın.
• Elektrik kablosunu ısı, aşırı soğuk, yağ, çözücüler veya keskin nesne ya da kenarlardan uzak tutun.
• Örneğin uzatma kablosu gibi elektrik bağlantıları her zaman nemden korunmalıdır.
• Cihazınızdaki güç değerinin, ana güç kaynağınızdaki güç değerine uygun olup olmadığını kontrol edin. Besleme voltajı 230VAC olmalıdır.
• Bu cihazı asla kuru - suyun dışarısında çalıştır- mayın. Cihaz aşırı ısınırsa, termal kesme düzeneği cihazı kapatır. Böyle bir durumda, cihazı tekrar kullanmadan önce 5 dakika bekleyin.
• Cihazı suya yerleştirmeden veya sudan çıkarmadan önce daima kapatın ve fişi prizden çekin. Gücü yalnızca kuru ellerle açın.
• Bu cihazı suyun içerisinde insanlar varken asla süs havuzu veya yüzme havuzunda kullanmayın!
• Pompayı içme suyu için kullanmayın.
• Aşındırıcı, yanıcı veya patlayıcı maddeler, gres, yağ, tuzlu su ve kanalizasyon gideri pompa ile taşınmamalıdır.
• Suyun pH değeri 6,5 ile 8,5 arasında olmalıdır.
• Taşınan sıvının sıcaklığı 35 °C'yi geçmemelidir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Daima güç kaynağının anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

Güç kaynağına bağlanması

Kullanılan güç kaynağının ve fişin makinenize uy-gun olduğunu kontrol edin. Makinenin anma değeri plakasına bakın. Herhangi bir değişiklik her zaman kalifiye bir elektrikçi tarafından yapılmalıdır.

Uyarı! Bu makine topraklanmalıdır. Bu makine düzgün bir şekilde topraklanmazsa elektrik çarpmasına neden olabilir. Elektrik prizinin topraklandığından emin olun. Herhangi bir şüpheniz varsa, kalifiye bir elektrikçiye kontrol ettirin.

Uyarı! Fışı elektrik prizine takarken (prizden) (çıkarırken) fiş üzerindeki terminallerle temas etmekten kaçının. Temas, bir elektrik çarpmasına neden olur.

Kablo veya fişlerin değiştirilmesi

Elektrik kablosu hasar görürse üretici veya üreticinin müşteri hizmetleri tarafından sunulan özel elektrik kablosuyla değiştirilmelidir. Yenileriyle değiştirildiği zaman, eski kabloları veya fisleri hemen atın. Gevşek bir kablonun fisinin duvar elektrik prizine takılması tehlikelidir.

Uzatma kablolarının kullanımı

Yalnızca makinenin güç giriş değeri için uygun, onaylanmış bir uzatma kablosu kullanın. Minimum iletken büyüklüğü 1,5 mm2'dir. Bir kablo makarası kullanırken, her zaman makaranın sargısını tamamen açın.

2. MAKİNE BİLGİSİ

Kullanım amacı Pompa, su basmış ev ve bahçe alanlarındaki suyu tahliye etme amaçlı özel kullanım için, aynı zamanda suyu tanklara ve tanklardan başka yere aktarmak ve kuyulardan ve madenlerden su çekmek ve tekneleri ve yatlardaki suyu boşaltmak için tasarlanmıştır. Patlayıcı, aşındırıcı, yanıcı maddeler, kanalizasyon suyu, tuzlu su, gres ve yağ pompa ile taşınmamalıdır. Kirli sudah katı maddelerin partikül boyutları, teknik verilerde belirtilen maksimum partikül boyutunu aşmamalıdır.

Bu pompa, sürekli çalışma (örn. yüzme havuzu veya havuz sirkülasyon pompası) veya sabit kurulumlar (örn. kaldırma cihazı, çeşme pompası) için tasarlanmamıştır.

TEKNIK SPESIFIKASYONLAR

Model No. SP503AC SP504AC
Uygulama Temiz veya kirli su
Şamandıralı anahtar Evet
Voltaj 230 VAC / 50Hz
Giriş gücü 750W 900W
Maks. akış hızı	14000l/ saat	16000l/ saat
Maks. basınç 0.75 bar 0.85 bar
Maks. pompalama yüksekliği 7.5m 8.5m
Maks. derinlik 7m
Maks. partikül boyutu 25mm
Min. kalan su yüksekliği(manuel çalıştırma)	50mm
Açma yüksekliği (otomatik calıştırmı) **	50cm
Kapanma yüksekliği (otomatik calıştırmı)	5cm
Maks. su sıcaklığı	35°C
Koruma	IPX8
Dahili termik motor koruyucusu	Evet
Çıkış hortumu bağlantısı	25mm, 32mm, G1"
Önerilen iç hortum çapı	32mm
Su çıkışı	G1 1⁄2"
Kablo uzunluğu	10m
Ağırlık	4.45 kg	5.1 kg

* Belirtilen artık su yüksekliğine sadece manuel çalıştırmada ulaşılır.

** Açma/kapanma yüksekliği, şamandıralı anah-tarın konumuna bağlı olarak değişebilir.

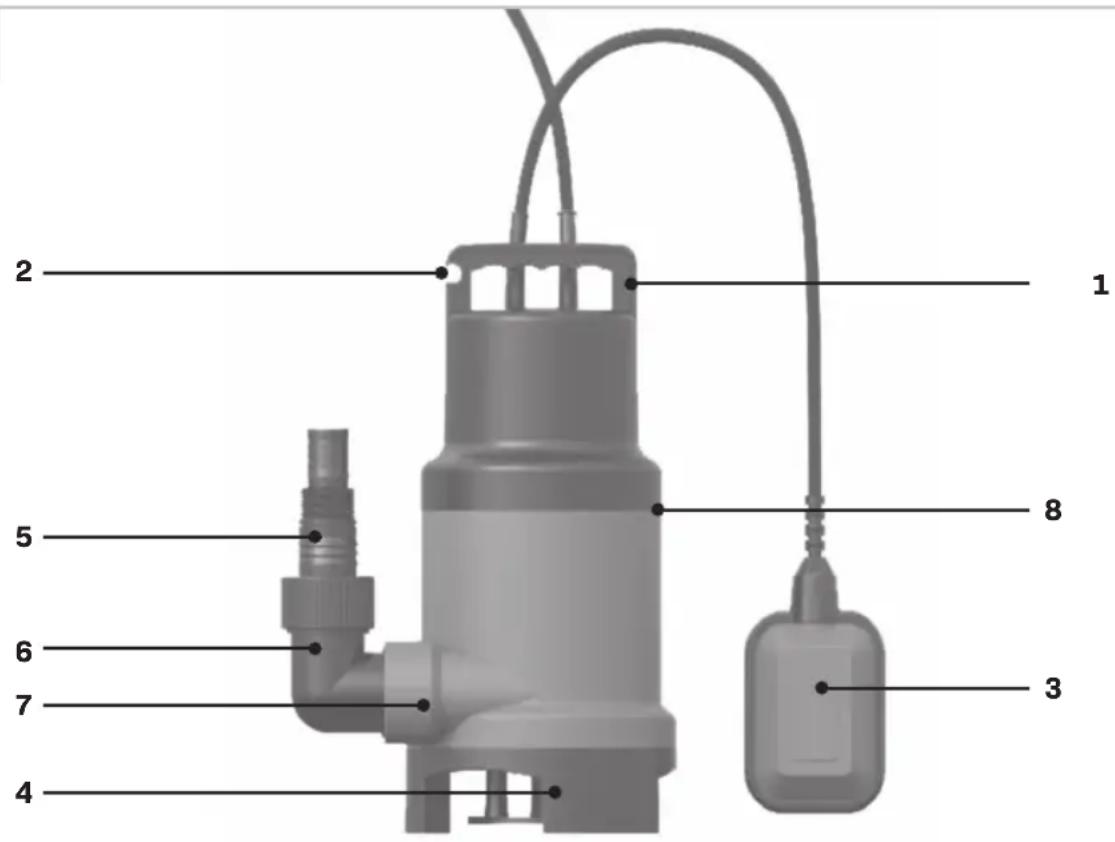

ACIKLAMA

Metindeki numaralar sayfa 2-3'teki şemaları işaret Etmektedir

1. Taşımakolu
2. Kilit (şamandıralı anahtar)
3. Şamandıra açma/kapama anahtarı
4. Taban
5. Hortumkonektörü
6. Su çıkış dirsek konektörü
7. Suçıkışı
8. Havalandırmadeliği

3. MONTAJ

Hortum ve hortum konektörünün çapı ne kadar büyükse akış o kadar fazla olur.

Maksimum akış hızı elde etmek için 32 mm (iç çap) hortum kullanılmalıdır.

Sevk yüksekliği ne kadar azsa, akış o kadar fazla olur.

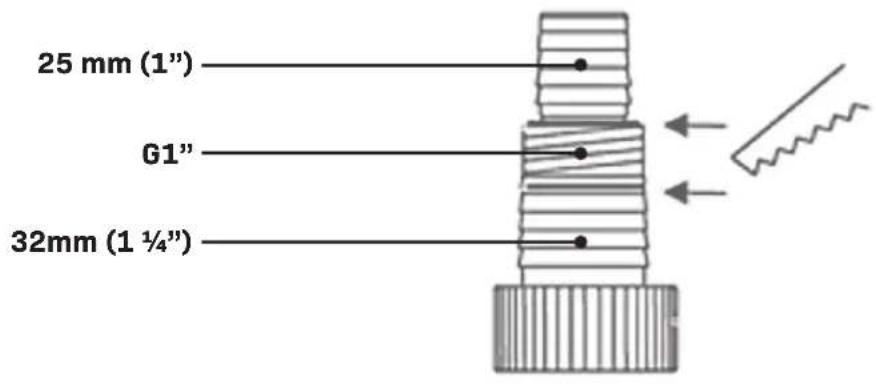

Çıkış hortumunun takılması (Şekil A, B)

1. Hangi çapta hortum kullanacağınıza karar verin. Bkz. Şekil B.
2. Hortum konektörünün (5) gerekli olmayan küçük adımlarını uygun bir biçak veya testere (ürüne dahil değildir) kullanarak kesin. Bu, gereksiz akış kısıtlamalarını ortadan kaldırır ve maksimum pompa kapasitesi ve su akışı sağlar.
3. Çıkış dirsek konektörünü (6) su çıkışına (7) çevirerek takın.
4. Hortum konektörünü (5) çıkış dirseğine (6) çevirerek takın.
5. Hortumu hortum konektörüne (5) takın ve paslanmaz çelik hortum kelepçesi (ürüne dahil değildir) ile sabitleyin.
6. Pompayı derin suya indirmek ve pompayı sudan çıkarmak için taşıma koluna (1) uygun bir halat (ürüne dahil değildir) takın. Pompayı asla kablosundan indirmeyin veya kaldırmayın.

4. CALIŞTIRMA

Bu pompayı suyun içerisinde insanlar varken asla süs havuzu veya yüzme havuzunda kullanmayın!

Pompayı asla elektrik kablosundan çekmeyin. Pompa, taşıma kolu (1) kullanılarak taşınmalı ve suya yerleştirilmeli veya su derinse taşıma koluna (1) bağlı bir halat kullanılarak indirilmelidir.

Pompayı suya yerleştirmeden veya sudan çıkarmadan önce daima kapatın ve fişi prizden çekin. Gücü yalnızca kuru ellerle açın.

Bu pompayı asla kuru - suyun dışarısında çalıştırmayın. Cihaz aşırı ısınırsa, termal kesme düzeneği cihazı kapatır. Böyle bir durumda, pompayı tekrar kullanmadan önce 5 dakika bekleyin.

Otomatik hava tahliye valfi: Otomatik hava tahliye valfi, pompadaki hava ceplerini ortadan kaldırır. Bu işlem sırasında hava, havalandırma deliğinden (8) kaçar ve su altında hava kabarcıkları belirir. Bu, pompanızın bir kusuru değildir, ancak pompadaki havanın giderilmesine hizmet eder. Pompa ilk kez suya daldırıldığında havanın tahliyesi birkaç saniye alabilir.

Otomatik çalıştırma

Şamandıralı anahtar (3) ile şamandıralı anahtar kilidi (2) arasındaki kablo uzunluğu her zaman en az 10 cm olmalıdır.

1. Açma ve kesme yüksekliğini ayarlamak için şamandıralı anahtar (3) kablosunu gerekli uzunlukta şamandıralı anahtar kilidine (2) takın.
2. Pompayı suya indirin. Mümkünse, pompayı dik konumda tutmak için altta sağlam bir platform üzerinde durmanız tavsiye edilir. Pompanın tabanı etrafındaki giriş açıklıkları yakınında herhangi bir engel olmadığından emin olun. Giriş açıklıkları, havuzun dibinde çamur veya pislikten arındırılmış olmalıdır.
3. Aletin fişini takın.
4. Pompa suya indirilip güç açıldığında, şa-mandıralı anahtar (3) sudahı minimum

aktivasyon yüksekliğine (yaklaşık 50 cm) ulaşır ulaşmaz çalışmaya başlayacaktır.

1. Şamandıralı anahtar (3), düşen su seviyesi nedeniyle kapatma yüksekliğine (yaklaşık 5 cm) ulaşır ulaşmaz pompa kapanır.
2. Şamandıralı anahtarın (3) herhangi bir şekilde engellenmediğinden emin olun.
3. Kullandıktan sonra pompayı kapatın ve fişini prizden çekin.
4. Pompayı sudan çıkartın.

Manuel çalıştırma

Manuel çalıştırma tercih edildiğinde, motoru etkin-leştirmek için şamandıralı anahtarı (3) elle kaldırın (AÇIK) veya elle indirin (KAPALI).

işlemi sonlandırma

Kullandıktan sonra, pompa ve çıkış hortumunda birikmiş olabilecek kalıntı ve parçacıkları temizlemek için pompayı 2 - 3 dakika temiz su kullanarak çalıştırın.

5. BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke fişini şebeke-den çıkarın.

Bakım veya temizlik sırasında cihazı kesinlikle türbinin (pervane) üzerine koymayın.

Cihazda kullanıcı tarafından bakımı yapılabilecek herhangi bir parça yoktur. Cihaz tıkanmış görünüyorsa, ana şebekeden gücü kapatın, fişi prizden çekin ve cihazda tıkanma olup olmadığını kontrol edin (bkz. "Tıkanmalar").

TIKANMALAR

Pompanın tıkandığından şüpheleniyorsanız, gücü kapatın, fişini prizden çekin ve türbini kontrol edin. Türbine, tabandaki ve/veya alt tabandaki sabitleme vidaları çıkarılarak erişilebilir. Alternatif olarak, şüpheli tıkanmaya pompanın yan tarafından Prescription (7) ulaşmayı deneyin.

Her kullanımdan sonra daima temiz su ile yıkayın.

SAKLAMA VE DONMAYA KARŞI KORUMA

İçerisindeki su tamamen boşaltılmayan dalgıç pompa ve aksesuarlar donma durumunda zarar görebilir. Dalgıç pompa ve aksesuarları tamamen boşaltın ve donmaya karşı koruyun. Bu cihazı, sıcaklığı + 5°C'nin altına düşmeyen, iyi havalandırılan kuru yerlerde saklayın. Cihazı kullanılmadığında çocukların ulaşamayacağı güvenli bir yerde muhafaza edin.

Sorun Nedeni Çözümü
Pompa çalışmıyor	Elektrik yok Elektrik	kaynağını kontrol edinŞamandırayı daha yüksek konuma getirin
Pompa çalışıyor ancak su pom-palamıyor	Türbin tıkalı Pompa	fişini prizden çekin ve türbini temizleyin veya tıkanıklığı giderin (bkz. 'TIKANMALAR')
Pompa kapan-mıyor	Şamandıra engel-lenmiş	Şamandırayı daha alçak konuma getirin
Pompa kullanım sırasında calışmıyor veya durmuyor. Pompa kısa çalışma sürelerinin ardından kapanıyor	Termik aşırı yük emniyet anahtarı etkinleştirildi	Güç kaynağından ayırın, 2 dakika bekleyin ve türbini temizleyin (gerekirse - bkz. 'Tıkanmalar')
	Güç kesilmiş	Sigortaları ve elektrik bağlantılarını kontrol edin
	Türbin tıkalı	Pompa fişini prizden çekin ve türbini temizleyin veya tıkanıklığı giderin (bkz. 'TIKANMALAR')
	Su çok sıcak	Su sıcaklığının maksimum 35 C'yi aşmadığından emin olun

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri donuşum konumlarında toplanması gerekir.

Yalnızca AT ülkeleri icin

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım icin Avrupa İlkeleri 2012/19/EU'ya ve bunun yerel hukuk cercevesinde uygulamasına gore, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve cevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC urunleri yuksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen sure boyunca materyal ve işcilik acısından kusursuz olacağı garanti edilmektedir. Bu sure zarfında, kusurlu materyal ve/veya işcilikten dolayı urunde herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşekkür edilen onarım ve/veya değişiklikler.
• Normal aşınma ve eskime.
• Cihazın kotu ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parcaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amac icin ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış gorunuşunun otesine uzanan açık veya zımni başka hicbir garanti yoktur. VONROC herhangi bir arızı veya dolaylı zarardan hicbir halukarda sorumlu olmayacaktır. Bayilerin getireceği cozumler uygunsuz birimlerin veya parcaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Urun ve kullanıcı kılavuzu değişikliğe tabidir. Spe-sifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

CE

(TR) Tek sorumlusu biz olmak üzere bu ürünün Avrupa Parlamentosunun 2011/65/EU ve 8 Haziran 2011 tarihli konseyin elektrikli ve elektronik ekipmanlarda belirlenmiş tehlikeli malzeme kullanımının kısıtlanması hakkındaki talimatları ile birlikte aşağıda belirtilen standart ve yönergelere uygun ve uyumlu olduğunu beyan ederiz:

EN 60335-1, EN 60335-2-41, EN 62233, EN 55014-1, EN55014-2, EN 61000-3-2, EN61000-3-3, 2006/42/EC, 2014/30/EU, 2011/65/EU, (EU)2015/863, 2012/19/EU

Zwolle, 01-12-2021 H.G.FRosberg CEO
