BEDIENUNGSANLEITUNG SP503AC Vonroc

Übersetzung Der Originalbetriebsanleitung 08

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beigefügten Sicherheitswarnungen, die zusätzlichen Sicherheitswarnungen und die An- weisungen. Die Nichteinhaltung der Sicherheitswar- nungen und der Anweisungen kann in einem Strom- schlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicherheitswarnungen und Anweisungen für künftige Referenzzwecke auf. Die folgenden Symbole werden im Benutzerhand- buch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/ Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung. Deutet das Vorhandensein elektrischer Spannung an. Gerät vor Frost schützen. Max. Tiefe. Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. SICHERHEITSHINWEISE DIESES GERÄT KANN VON KINDERN AB 8 JAH- REN UND DARÜBER SOWIE VON PERSONEN MIT

ERFAHRUNG UND WISSEN BENUTZT WERDEN, WENN

VERSTEHEN. KINDER DÜRFEN NICHT MIT DEM GERÄT

SPIELEN. REINIGUNG UND BENUTZER-WARTUNG

DÜRFEN NICHT VON KINDERN OHNE BEAUFSICH-

TIGUNG DURCHGEFÜHRT WERDEN. BESCHÄDIGTE

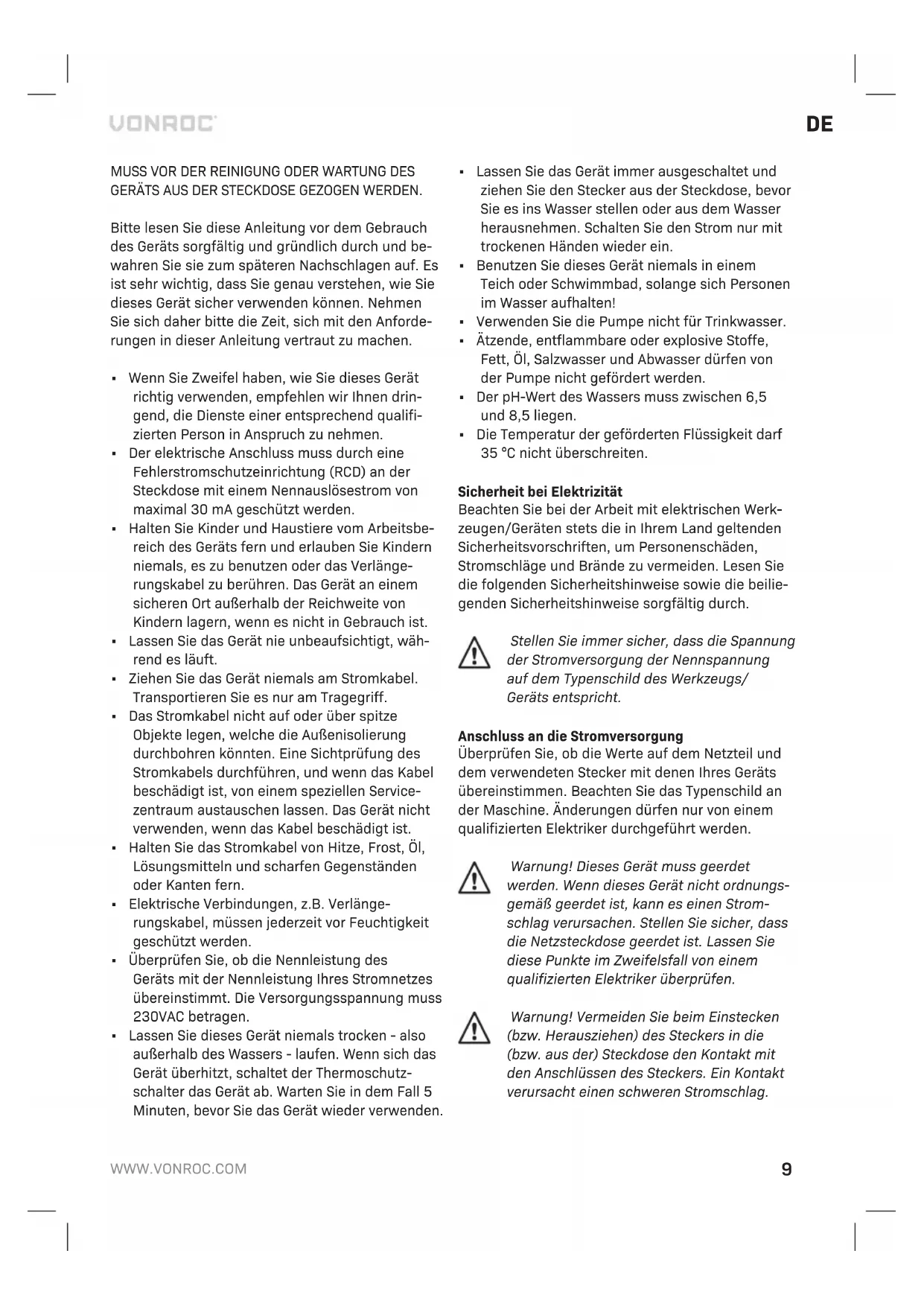

MUSS VOR DER REINIGUNG ODER WARTUNG DES GERÄTS AUS DER STECKDOSE GEZOGEN WERDEN. Bitte lesen Sie diese Anleitung vor dem Gebrauch des Geräts sorgfältig und gründlich durch und be- wahren Sie sie zum späteren Nachschlagen auf. Es ist sehr wichtig, dass Sie genau verstehen, wie Sie dieses Gerät sicher verwenden können. Nehmen Sie sich daher bitte die Zeit, sich mit den Anforde- rungen in dieser Anleitung vertraut zu machen.

• Wenn Sie Zweifel haben, wie Sie dieses Gerät richtig verwenden, empfehlen wir Ihnen drin- gend, die Dienste einer entsprechend qualifi- zierten Person in Anspruch zu nehmen.

• Der elektrische Anschluss muss durch eine Fehlerstromschutzeinrichtung (RCD) an der Steckdose mit einem Nennauslösestrom von maximal 30mA geschützt werden.

• Halten Sie Kinder und Haustiere vom Arbeitsbe- reich des Geräts fern und erlauben Sie Kindern niemals, es zu benutzen oder das Verlänge- rungskabel zu berühren. Das Gerät an einem sicheren Ort außerhalb der Reichweite von Kindern lagern, wenn es nicht in Gebrauch ist.

• Lassen Sie das Gerät nie unbeaufsichtigt, wäh- rend es läuft.

• Ziehen Sie das Gerät niemals am Stromkabel. Transportieren Sie es nur am Tragegriff.

• Das Stromkabel nicht auf oder über spitze Objekte legen, welche die Außenisolierung durchbohren könnten. Eine Sichtprüfung des Stromkabels durchführen, und wenn das Kabel beschädigt ist, von einem speziellen Service- zentraum austauschen lassen. Das Gerät nicht verwenden, wenn das Kabel beschädigt ist.

• Halten Sie das Stromkabel von Hitze, Frost, Öl, Lösungsmitteln und scharfen Gegenständen oder Kanten fern.

• Elektrische Verbindungen, z.B. Verlänge- rungskabel, müssen jederzeit vor Feuchtigkeit geschützt werden.

• Überprüfen Sie, ob die Nennleistung des Geräts mit der Nennleistung Ihres Stromnetzes übereinstimmt. Die Versorgungsspannung muss 230VAC betragen.

• Lassen Sie dieses Gerät niemals trocken - also außerhalb des Wassers - laufen. Wenn sich das Gerät überhitzt, schaltet der Thermoschutz- schalter das Gerät ab. Warten Sie in dem Fall 5 Minuten, bevor Sie das Gerät wieder verwenden.

• Lassen Sie das Gerät immer ausgeschaltet und ziehen Sie den Stecker aus der Steckdose, bevor Sie es ins Wasser stellen oder aus dem Wasser herausnehmen. Schalten Sie den Strom nur mit trockenen Händen wieder ein.

• Benutzen Sie dieses Gerät niemals in einem Teich oder Schwimmbad, solange sich Personen im Wasser aufhalten!

• Verwenden Sie die Pumpe nicht für Trinkwasser.

• Ätzende, entflammbare oder explosive Stoffe, Fett, Öl, Salzwasser und Abwasser dürfen von der Pumpe nicht gefördert werden.

• Der pH-Wert des Wassers muss zwischen 6,5 und 8,5 liegen.

• Die Temperatur der geförderten Flüssigkeit darf 35°C nicht überschreiten. Sicherheit bei Elektrizität Beachten Sie bei der Arbeit mit elektrischen Werk- zeugen/Geräten stets die in Ihrem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beilie- genden Sicherheitshinweise sorgfältig durch. Stellen Sie immer sicher, dass die Spannung der Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/ Geräts entspricht. Anschluss an die Stromversorgung Überprüfen Sie, ob die Werte auf dem Netzteil und dem verwendeten Stecker mit denen Ihres Geräts übereinstimmen. Beachten Sie das Typenschild an der Maschine. Änderungen dürfen nur von einem qualifizierten Elektriker durchgeführt werden. Warnung! Dieses Gerät muss geerdet werden. Wenn dieses Gerät nicht ordnungs- gemäß geerdet ist, kann es einen Strom- schlag verursachen. Stellen Sie sicher, dass die Netzsteckdose geerdet ist. Lassen Sie diese Punkte im Zweifelsfall von einem qualifizierten Elektriker überprüfen. Warnung! Vermeiden Sie beim Einstecken (bzw. Herausziehen) des Steckers in die (bzw. aus der) Steckdose den Kontakt mit den Anschlüssen des Steckers. Ein Kontakt verursacht einen schweren Stromschlag.10

Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kun- den-dienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich. Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängrungs- kabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5 mm2 haben. Befindet das Kabel sich auf einem Haspel muß es völlig abgerollt werden.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Die Pumpe ist für den privaten Gebrauch zur Ent- wässerung überfluteter Haus- und Gartenbereiche, aber auch zum Umfüllen und Abpumpen von Wasser in und aus Tanks, zur Wasserentnahme aus Brun- nen und Schächten sowie zur Entwässerung von Booten und Yachten bestimmt. Explosive, korrosive, brennbare Stoffe, Abwasser, Salzwasser, Fette und Öle dürfen von der Pumpe nicht gefördert werden. Die Partikelgrößen der Feststoffe im Schmutzwas- ser dürfen die in den technischen Daten angegebe- ne maximale Partikelgröße nicht überschreiten. Diese Pumpe ist nicht für den Dauerbetrieb (z.B. als Schwimmbad- oder Teichumwälzpumpe) oder für stationäre Anlagen (z.B. Hebevorrichtung, Spring- brunnenpumpe) ausgelegt. TECHNISCHE DATEN Modellnummer SP503AC SP504AC Anwendung Sauberes oder schmut-ziges WasserSchwimmschalter JaSpannung 230 VAC / 50HzAufnahmeleistung 750W 900WMax. Durchsatz 14000l/h 16000l/hMaximaldruck 0.75 bar 0.85 barMax. Förderhöhe 7.5m 8.5mMax. Tiefe 7mMax. Partikelgröße 25mmMin. Restwasserhöhe (manueller Betrieb) * 50mm Einschalthöhe (Automatikbe-trieb) ** 50cm Ausschalthöhe (Automatikbetrieb) 5cmMax. Wassertemperatur 35°CSchutz IPX8Eingebauter thermischer Motor-schutz Anschluss für Schlauchausgang 25mm, 32mm, G1"Empfohlener Innendurchmesser des Schlauchs 32mm Wasserablauf G1 ⁄"Kabellänge 10mGewicht 4.45 kg 5.1 kg

• Die angegebene Restwasserhöhe wird nur im manuellen Betrieb erreicht. ** Die Schalthöhe kann je nach Position des Schwimmschalters variieren. BESCHREIBUNG Die Zahlen im Text beziehen sich auf die Abbildun- gen auf den Seiten 2 - 3.

2. Sperren (Schwimmschalter)

3. Schwimmschalter Ein/Aus

5. Schlauchanschluss

6. Kniestück für Wasserablauf

Je größer der Durchmesser des Schlauchs und des Schlauchanschlusses, desto größer der Durchfluss. Ein Schlauch mit 32 mm Innendurchmesser sollte verwendet werden, um die maximale Durchflussrate zu erreichen.DE

Je niedriger die Förderhöhe, desto größer der Durchfluss. Anbringen des Ablaufschlauchs (Abb. A, B)

1. Wählen Sie einen geeigneten Schlauchdurch-

messer. Siehe AbbildungB.

2. Schneiden Sie die nicht benötigten kleineren

Stufen des Schlauchanschlusses (5) mit einem geeigneten Messer oder einer Säge (nicht im Lieferumfang enthalten) ab. Dadurch werden unnötige Durchflussbeschränkungen beseitigt und die maximale Pumpenkapazität sowie der maximale Wasserfluss gewährleistet.

3. Schrauben Sie das Ablaufkniestück (6) in den

4. Schrauben Sie den Schlauchanschluss (5) auf

den Ablaufkrümmer (6).

5. Stecken Sie den Schlauch auf den Schlauchan-

schluss (5) und sichern Sie ihn mit einer Schlauchschelle aus Edelstahl (nicht im Liefer- umfang enthalten).

6. Befestigen Sie ein geeignetes Seil (nicht im Liefer-

umfang enthalten) am Tragegriff (1), um die Pum- pe in tiefes Wasser abzusenken bzw. wieder aus dem Wasser zu heben. Die Pumpe darf niemals am Kabel abgesenkt oder angehoben werden.

Benutzen Sie diese Pumpe niemals in einem Teich oder Schwimmbad, solange sich Personen im Wasser aufhalten! Ziehen Sie die Pumpe niemals am Stromka- bel. Die Pumpe darf nur am Tragegriff (1) transportiert und ins Wasser gestellt werden. Bei tiefem Wasser muss dazu am Tragegriff (1) ein Seil befestigt werden. Lassen Sie die Pumpe immer ausgeschaltet und ziehen Sie den Stecker aus der Steckdose, bevor Sie sie ins Wasser stellen oder aus dem Wasser herausnehmen. Schalten Sie den Strom nur mit trockenen Händen wieder ein. Lassen Sie diese Pumpe niemals trocken - also außerhalb des Wassers - laufen. Wenn sich das Gerät überhitzt, schaltet der Thermoschutzschalter das Gerät ab. Warten Sie in dem Fall 5 Minuten, bevor Sie die Pumpe wieder verwenden. Automatisches Entlüftungsventil: Das automatische Entlüftungsventil beseitigt alle Lufteinschlüsse aus der Pumpe. Dabei entweicht Luft durch das Lüftungsloch (8) und unter Wasser erscheinen Luftblasen. Dies ist kein Defekt der Pumpe, sondern es dient dazu, Luft aus der Pumpe zu entfer- nen. Wenn die Pumpe zum ersten Mal eingetaucht wird, kann es einige Sekunden dauern, bis die Luft entweicht. Automatikbetrieb Die Kabellänge zwischen dem Schwimm- schalter (3) und dem Schwimmschalterver- schluss (2) muss immer mindestens 10 cm betragen.

1. Um die Ein- und Ausschalthöhe einzustellen,

befestigen Sie das Kabel des Schwimmschalters (3) in der erforderlichen Länge an der Schwimm- schalterverschluss (2).

2. Senken Sie die Pumpe ins Wasser ab. Es ist

ratsam, die Pumpe auf einer soliden Plattform am Boden aufzustellen, um sie aufrecht zu halten, falls dies möglich ist. Stellen Sie sicher, dass um die Einlassöffnungen an der Basis der Pumpe herum keine Hindernisse vorhanden sind. Die Einlassöffnungen am Boden eines Pools müssen frei von Matsch oder Schlamm sein.

3. Stecken Sie den Netzstecker in die Steckdose.

4. Wenn die Pumpe ins Wasser abgesenkt und der

Strom eingeschaltet wird, beginnt sie zu arbeiten, sobald der Schwimmschalter (3) die minimale Aktivierungshöhe (ca. 50 cm) im Wasser erreicht.

5. Die Pumpe schaltet ab, sobald der Schwimm-

schalter (3) aufgrund des sinkenden Wasserspie- gels die Abschalthöhe (ca. 5 cm) erreicht hat.

6. Stellen Sie sicher, dass der Schwimmschalter (3)

in keiner Weise behindert wird.

7. Schalten Sie die Pumpe nach der Verwendung

immer aus und ziehen Sie den Netzstecker aus der Steckdose.

8. Heben Sie die Pumpe wieder aus dem Wasser.12

Manueller Betrieb Wenn der manuelle Betrieb bevorzugt wird, kann der Motor aktiviert werden, indem der Schwimmschalter (3) von Hand angehoben (ON) oder von Hand abge- senkt (OFF) wird. Beenden des Pumpvorgangs Lassen Sie die Pumpe nach Gebrauch 2 - 3 Minuten lang mit sauberem Wasser laufen, um Rückstände und Partikel zu entfernen, die sich in der Pumpe und im Ablaufschlauch angesammelt haben könnten.

Schalten Sie das Gerat vor der Reinigung und Wartung immer aus, und ziehen Sie den Netzstecker aus der Steckdose. Während der Wartung oder Reinigung darf das Gerät niemals auf der Turbine (Laufrad) abgesetzt werden. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wenn das Gerät blockiert zu sein scheint, schalten Sie den Strom an der Netz- steckdose ab, ziehen den Stecker aus der Steckdose und überprüfen das Gerät auf Blockaden (siehe Abschnitt „Blockaden“). BLOCKADEN Wenn Sie vermuten, dass die Pumpe blockiert ist, schalten Sie den Strom an der Netzsteckdose ab, ziehen den Stecker heraus und untersuchen die Turbine. Die Turbine wird zugänglich, indem die Befestigungsschrauben in der Basis und/oder Un- terboden entfernt werden. Versuchen Sie alternativ, die vermutete Verstopfung durch den Ablauf (7) an der Seite der Pumpe zu erreichen. Nach jedem Gebrauch immer mit sauberem Wasser durchspülen.

LAGERUNG UND FROSTSCHUTZ

Wenn Flüssigkeiten nicht vollständig aus der Tauchpumpe und dem Zubehör abgelassen werden, können die Geräte durch Frost zerstört werden. Entleeren Sie Tauchpumpe und Zubehör daher voll- ständig und schützen Sie sie vor Frost. Bewahren Sie das Gerät an einem gut belüfteten, trockenen Ort auf, an dem die Temperatur nicht unter +5°C fällt. Das Gerät an einem sicheren Ort außerhalb der Reichweite von Kindern lagern, wenn es nicht in Gebrauch ist.

ANLEITUNG ZUR FEHLERBEHEBUNG

Problem Ursache BehebungPumpe startet nichtKeine Stromvers-orgungSchwimmer wird behindertStromversorgung überprüfenSchwimmer in höhere Position bringenPumpe ist aktiv, aber es wird kein Wasser gefördertTurbine verstopft Pumpe von der Stromversorgung trennen und die Turbine reinigen oder freigeben (siehe Abschnitt „BLOCKADEN“)Pumpe schaltet sich nicht ausSchwimmer wird behindertSchwimmer in tiefe-re Position bringenDie Pumpe star-tet oder stoppt nicht während des Gebrauchs. Pumpe schaltet sich nach kurzen Betriebszeiten aus Thermischer Überlastschut-zschalter hat ausgelöstStrom ist ausge-fallenTurbine verstopftZu heißes WasserVon der Stromvers-orgung trennen, 2 Minuten lang ste-hen lassen und die Turbine frei machen (falls erforderlich - siehe Abschnitt „Blockaden“)Sicherungen und elektrische Verbin-dungen überprüfenPumpe von der Stromversorgung trennen und die Turbine reinigen oder freigeben (siehe Abschnitt „BLOCKADEN“)Stellen Sie sicher, dass die Wasser-temperatur nicht höher als 35°C istNL

UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektri- sche oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerk- zeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Quali- tätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ur- sprünglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausführung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Verarbeitungsmängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Ma- schine, die durch nicht-autorisierte Servicestel- len vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

• Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterneh- mens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschwei- genden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
