Ürün tipi	Temassız gerilim dedektörü
Marka	Laserliner
Model	ActiveFinder Pro
Gerilim aralığı	100 VAC - 1000 VAC
Frekans	50 - 60 Hz
Aşırı gerilim kategorisi	CAT IV - 1000 V
Kirlenme derecesi	2
Elektrik beslemesi	2 adet AAA 1,5 V pil (LR03)
Boyutlar (U x Y x D)	20 x 157 x 26 mm
Ağırlık (piller dahil)	58 g
Gösterge	Kırmızı/yeşil LED + sesli sinyal
Ana işlevler	Temassız gerilim algılama, entegre el feneri, görsel ve işitsel uyarı
Bakım ve temizlik	Hafif nemli bir bezle temizleyin, çözücü kullanmayın. Kuru ve temiz bir yerde saklayın.
Güvenlik	Çift izolasyon (sınıf II), nem veya arıza durumunda kullanmayın, kullanmadan önce bilinen bir kaynakta test edin.
Çalışma koşulları	0 °C ila 50 °C, maks. bağıl nem %80 (yoğuşmasız), maks. yükseklik 2000 m
Depolama koşulları	-10 °C ila 60 °C, maks. bağıl nem %80
Yedek parçalar ve onarılabilirlik	Piller değiştirilebilir. Başka yedek parça sağlanmaz. Onarım sadece üretici tarafından yapılır.
Genel bilgiler	AB direktiflerine uygundur (alçak gerilim, EMC, WEEE). Tam kılavuz laserliner.com'da

Sık sorulan sorular - ActiveFinder Pro Laserliner

Laserliner ActiveFinder Pro gerilim dedektörü nasıl açılır?

Açma/Kapama düğmesine basın (işaret 3). Dedektörün ucundaki yeşil LED, cihazın çalışmaya hazır olduğunu gösterir.

Kırmızı LED ve sesli sinyal ne anlama gelir?

Kırmızı LED ve sesli sinyal, yakınlarda elektrik gerilimi olduğunu gösterir. Gerilim uyarısı (işaret 2) de kırmızı yanar.

Algılanabilir gerilim aralığı nedir?

ActiveFinder Pro, 100 VAC ila 1000 VAC arasındaki alternatif gerilimleri 50-60 Hz frekansında algılar.

Piller nasıl değiştirilir?

Pil bölmesini açın (işaret 6) ve belirtilen kutuplara dikkat ederek iki adet AAA 1,5 V pil takın. Bölmeyi kapatın.

Cihaz, bir duvarın veya metal kaplamanın arkasındaki gerilimi algılayabilir mi?

Hayır, cihaz metal panellerin veya kaplamaların arkasındaki gerilimi algılayamaz çünkü elektrostatik alan engellenir. Kablo izolasyonu ve mesafe algılamayı etkiler.

Cihazın düzgün çalışıp çalışmadığı nasıl test edilir?

Her kullanımdan önce cihazı bilinen bir gerilim kaynağında (örn. 230 V priz) test edin. Kırmızı LED ve sesli sinyal devreye giriyorsa, cihaz doğru çalışıyor demektir.

Uyulması gereken güvenlik talimatları nelerdir?

Nem varlığında cihazı asla gerilim altında kullanmayın. 5 güvenlik kuralına uyun: gerilimi kesme, yeniden açmaya karşı koruma, gerilimsizlik kontrolü, topraklama, yakın parçaların korunması.

El feneri nasıl kullanılır?

Entegre el fenerini açmak veya kapatmak için düğmeye basın (işaret 5). Çalışma alanını aydınlatmak için kullanılır.

Sesli sinyal zayıfsa ne yapılmalı?

Zayıf sesli sinyal, pillerin bittiğini gösterir. İki pili de yenileriyle değiştirin. Ayrıca cihazın durumunu kontrol edin.

ActiveFinder Pro nasıl temizlenir ve bakımı yapılır?

Cihazı çözücü veya aşındırıcı madde olmadan hafif nemli bir bezle temizleyin. Kuru ve temiz bir yerde saklayın. Suya daldırmayın.

KULLANIM KILAVUZU ActiveFinder Pro Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Kablolarda, prizlerde, ampul duylarında, sigortalarda ve şalt dolaplarında ve ünite parçalarında elektrik akımların (230 V AC) tespit edilmesi için test cihazı. Görsel ve sesli sinyallerle elektrik akımın bulunup bulunmadığı işaret edilir.

Emniyet Direktifleri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• 24 V/AC ve de 60 V/DC üzerinde voltajlar ile çalışıldığında daha da itinalı ve dikkatli olmak şarttır. Elektrik iletkenlerine dokunulduğunda bu voltajlarda dahi hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihaz nem veya diğer iletken kalıntılar ile ıslanmış ise voltaj altında çalışılamaz. > 24 V/AC ve de 60 V/DC ve üzeri voltajlarda nemden dolayı hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihazı kullanmadan önce temizleyin ve kurulayın.
• Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Aşırı gerilim kategorisi IV'e (CAT IV – 1000 V) göre test cihazı ve toprak arasındaki gerilim 1000 V'u aşmamalıdır.
• Her ölçümden önce kontrol edilecek alanın (ms. kablo), kontrol cihazının ve kullanılan parçalarının (ms. bağlantı kablosu) arızasız durumda olduğundan emin olunuz. Cihazı bilinen bir voltaj kayangında (ms. AC kontrolü için 230 V'luk bir priz) test edin.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Cihazın uygun kullanımı ve olası emniyet donanımı (örn. elektrikçi eldivenleri) ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

• Elektrik tesislerinin tehlike sınırları yakınında yapılacak çalışmaları yalnız başınıza yapmayınız ve sadece sorumlu bir elektrik uzmanın talimatlarına uygun şekilde hareket ediniz.

• Bu ölçüm cihazı çift kutuplu gerilimsizlik denetimi yerine geçmez.

• Cihaz, yeterli güçteki elektrostatik alanların bulunup bulunmadığını ölçmektedir. Alan gücü çok düşükse, uyarı sinyali verilmese bile gerilim mevcut olabilir. Aşağıda yer alan, alan gücünü etkileyen faktörlerin listesinin eksiksiz olduğuna dair garantisi yoktur: Perdeleme, kablo izolasyonu (tür, güç), ölçüm aralığı; kullanıcı ve ölçüm alanı arasındaki izolasyon, prizin özel yapı şekli, test cihazının ve pillerin durumu.

Kullanıma dair ek bilgi

Elektrik tesisatlarında yapılan çalışmalar için geçerli güvenlik kurallarını dikkate alınız: 1. Güç kaynağından ayırın, 2. tekrar açılmasına karşı emniyete alın, 3. Voltaj olmadığını çift kutuplu kontrol edin, 4. topraklayın ve kısa devre yaptırın, 5. voltaj akımı olan komşu parçaları emniyete alın ve kapatın.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED (bakınız şekil A)

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
• İşın gücü: Peak dalgası boyu eşittir 445 nm. Orta boyda ısın yoğunlukları RG0 risk gurubunun sınır değerleri altındadır.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.
• Geçici olarak şaşırtıcı optik etkiler (örn. göz kamaşması, şimşek körlüğü, kalan resim etkisi, renk görme kısıtlılığı) komple hariç bırakılamamakta, bilhassa düşük çevre aydınlığında.
• Uzun süre kasıtlı olarak doğrudan ışın kaynağına bakmayın.
• RG 0 risk gurubunun sınır değerlerine uyulmasını sağlamak için bakım gerekmiyor.

Emniyet Direktifleri

Elektromanyetik arızalarda yapılacaklar

- Ölçüm cihazı, 2014/35/EU Alçak Gerilim Yönetmeliği uyarınca güvenlik ve elektromanyetik uyumluluk kuralları ile sınır değerlerine ve ayrıca 2014/30/EUEMV Yönetmeliği uyarınca elektromanyetik uyumluluğa uymaktadır.

- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Laserliner

Semboller

Şekil B: Tehlikeli elektrik gerilim uyarısı: Cihazın içinde bulunan, korunmayan, elektrik taşıyan bileşenler, kişilere elektrik çarpmasına neden olabilecek tehlikelere neden olabilir.

Şekil C: Koruyucu sınıf II: Test cihazı, artırılmış ya da iki katlı bir yalıtıma sahiptir.

Şekil D: Aşırı gerilim kategorisi IV: Binaların elektrik tesisatları beslemelerine doğrudan veya yakınen, daha doğrusu ana dağıtımdan elektrik şebekesi yönüne doğru kullanılması için öngörülen cihazlar, ms. elektrik sayaçları, aşırı akım koruma şalterleri ve ripple control cihazları.

1 Pillerin takılması (bakınız şekil E)

Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

Cihaz izahatı (bakınız şekil F)

1 LED endüktörlü detektör ucu (yeşil / kırmızı) / işletme göstergesi

4 Cep klipsi

5 El feneri açma/kapama düğmesi

2 Gerilim uyarısı

6 Pil yuvası

3 AÇMA/KAPAMA tuşu

7 El feneri

Cihazın işlevini, her kullanımdan önce cihazın çalışma aralığında bulunan elektrik taşıdığı bildiğiniz bir devre üzerinde kontrol ediniz.

2 ON / OFF (bakınız şekil G)

3 LED endüktörü / İşletme göstergesi

Detektör ucundaki (1) LED endüktörü aşağıdaki sinyalleri verir:

yeşil LED: Kontrol cihazı işletme hazır / gerilimsiz bölge

uyarı sinyalli kırmızı LED: Yakınlarda gerilimli hatlar bulunmakta

LED yok: Kontrol cihazı işletme hazır değil

4 Elektrik gerilimlerin tespit edilmesi

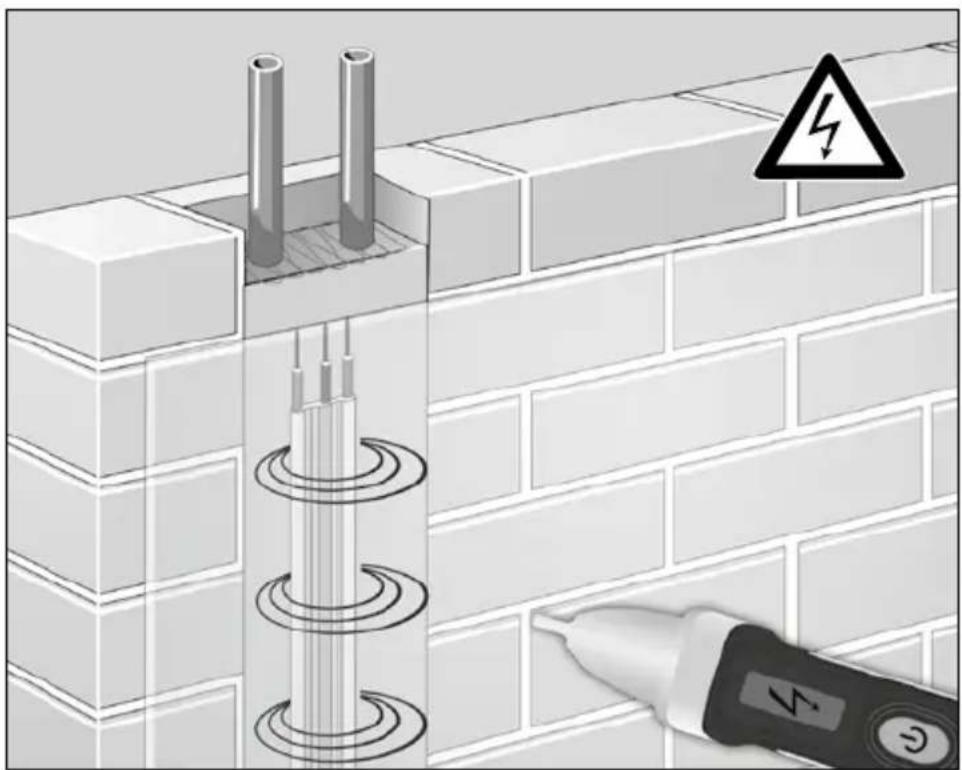

Şekil H: Detektör ucunu kontrol edilecek alana yerleştiriniz (örn. kablo, priz, vs.). Şekil I: Gerilim varsa, detektör ucu kırmızı yanar, gerilim uyarısı sembolü (2) kırmızı yanar ve hızlı bir sinyal duyulur.

Güvenliğiniz için tüm faz iletkenlerinin (L1, L2, L3) gerilim taşıyıp taşımadıklarını test ediniz!

Sesli sinyal zayıf olduğunda veya el feneri sönük yandığında pilleri değiştiriniz.

!

Cihaz işaret vermediği halde hala gerilim bulunması ihtimalinin bulunduğu dikkat ediniz. Bağlantı kutusunun yapısal özellikleri veya yalıtımı türüne (kalınlık ve malzemesi) bağlı olarak işlevsellik etkilenebilir. Panel ve metalik kaplamaların ardından geçen elektrik gerilimleri tespit edilemez.

5 El feneri

El fenerini açıp kapamak için 5 numaralı tuşa basınız.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik Özellikler Teknik değişiklik yapma hakkı saklıdır. 18W42

Gösterge	LED (kırmızı / yeşil)
Gerilim aralığı	100 VAC ~ 1000 VACFrekans 50 ... 60Hz
Aşırı gerilim kategorisi	CAT IV - 1000 V(yoğuşmasız)Kirlenme derecesi 2
Güç kaynağı	2 x 1,5 AAA (NEDA 24A/IEC LR 03)
Çalıştırma şartları	0°C ... 50°C, Hava nemi maks.80 %rH, yoğuşmasız, Çalışmayüksekliği maks. 2000 m
Saklama koşulları	-10°C ... 60°C,Hava nemi maks. 80 %rH
Ebatlar (G x Y x D)	20 x 157 x 26 mm
Ağırlığı (piller dahil)	58 g

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info/?an=AHD
