KULLANIM KILAVUZU OSA1000 EGO
⚠️ UYARI: Bu aleti kullanmadan önce, "UYARI" ve "DİKKAT" gibi tüm güvenlik uyarı ve sembollerini içeren bu Kullanım Kılavuzu içerisindeki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.
⚠️ UYARI: Elektrikli aletlerin kullanımı yabancı nesnelerin gözlerinize fırlatılması sonucunu doğurabilir, bu da gözlerde ciddi hasara yol açabilir. Elektrikli aleti kullanmaya başlamadan önce, daima göz koruması veya yan siperleri olan koruyucu gözlük takın ve gerektiğiinde tam yüz siperi kullanın. Gözlük üzerine kullanım için Wide Vision Koruyucu Maske ya da yan siperleri olan standart koruyucu gözlükleri tavsiye ederiz.

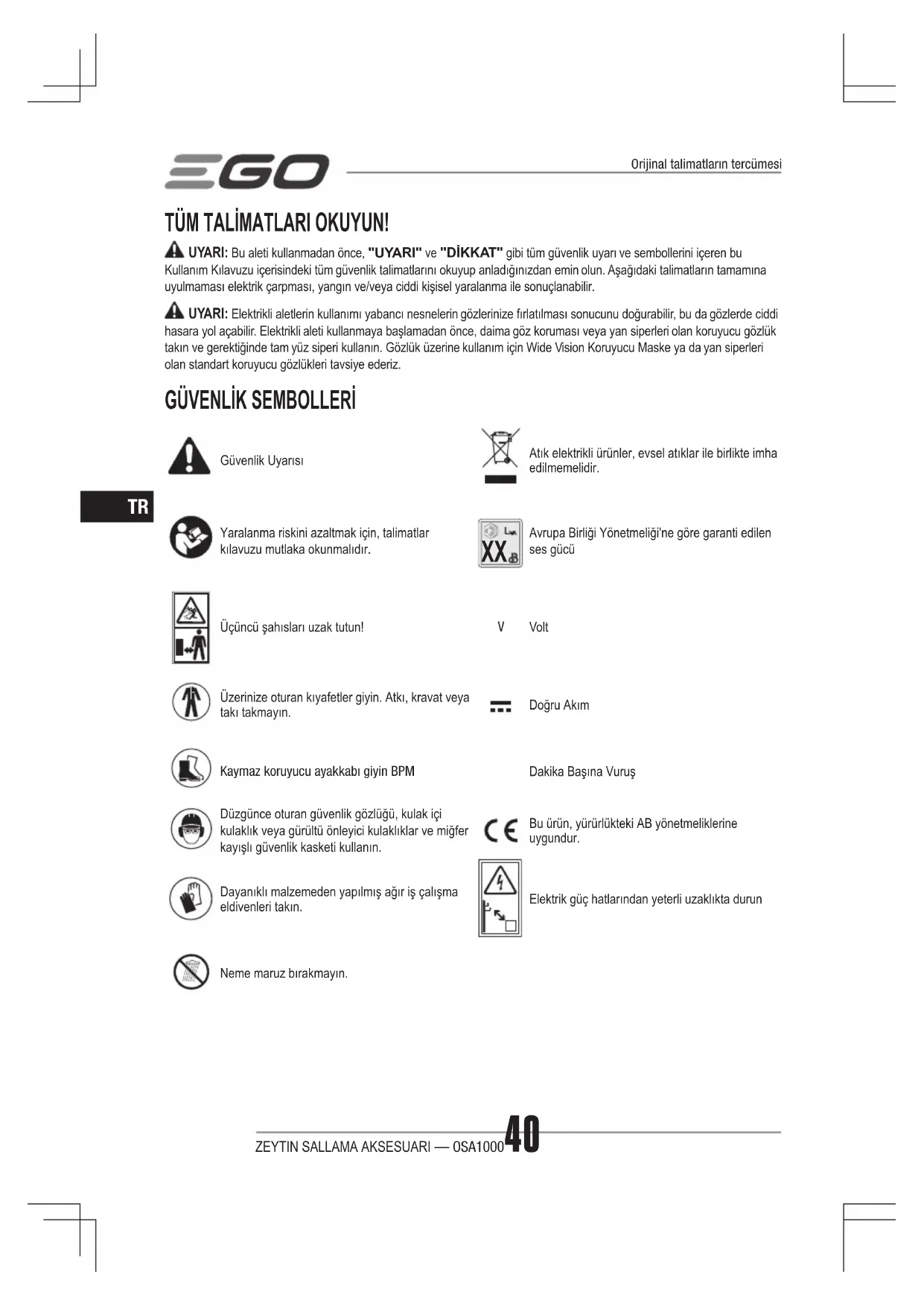

GÜVENLİK SEMBOLLERİ
Güvenlik Uyarısı
Atık elektrikli ürünler, evsel atıklar ile birlikte imha edilmemelidir.
Yaralanma riskini azaltmak için, talimatlar kılavuzu mutlaka okunmalıdır.
Avrupa Birliği Yönetmeliği'ne göre garanti edilen ses gücü
Üçüncü şahısıları uzak tutun!
V Volt
Üzerinize oturan kıyafetler giyin. Atkı, kravat veya takı takmayın.
Doğru Akım
Kaymaz koruyucu ayakkabı giyin BPM
Dakika Başına Vuruş
Düzgünce oturan güvenlik gözlüğü, kulak içi kulaklık veya gürültü önleyici kulaklıklar ve miğfer kayışlı güvenlik kasketi kullanın.
Bu ürün, yürürlükteki AB yönetmeliklerine uygundur.
Dayanıklı malzemeden yapılmış ağır iş çalışma eldivenleri takın.
Elektrik güç hatlarından yeterli uzaklıkta durun
Neme maruz bırakmayın.
TEKNİK ÖZELLİKLER
| Zeytin silkme DBV 1780/2120 bpm | ||
| Ön çatal vuruşu 350mm-600mm | ||
| Ağırlık 2,1 kg | ||
| Ölçülen ses güç düzeyi L_WA | 90,1 dB(A)K=1,97 dB(A)(PH1400E) | |
| 92,08 dB(A)K=1,64 dB(A)(PH1420E) | ||
| Operatörün duyduğu ses güç düzeyi L_PA | 81 dB(A)K=3 dB(A)(PH1400E) | |
| 81,3 dB(A)K=3 dB(A)(PH1420E) | ||
| Garantili ses gücü seviyesi L_WA (2000/14/EC'ye göre) | 94 dB(A) | |
| Titreşim a_h | Ön Yardım Kolu | 1,8 m/s2K=1,5 m/s2(PH1400E) |
| 7,47 m/s2K=1,5 m/s2(PH1420E) | ||
| Arka Kol | 4,3 m/s2K=1,5 m/s2(PH1400E) | |
| 4,63 m/s2K=1,5 m/s2(PH1420E) | ||
PAKET LİSTESİ
| PARÇA ADI MİKTAR | |
| Zeytin silkme makinesi montajı 1 | |
| Karbon çubuk 10 | |
| Şok emici 2 | |
| Cıvata ve Somun 10 | |
| Alyen Anahtarı 1 | |
| Kullanma Kılavuzu 1 |
AÇIKLAMA
ZEYTİN SİLKME MAKİNENİZİ TANIYIN (Şek. A)
- Karbon Çubuk
- Şok Emici
- Tarak
- Üst piston Koruyucu
- Boru
MONTAJ
⚠️ UYARI: Hasarlı veya eksik parça varsa, bu parçalar değiştirilinceye kadar ürünü çalıştırmayın.
⚠️ UYARI: Bu ürün üzerinde değişiklik yapmaya veya bu zeytin silkme makinesi ile kullanılması önerilmeyen aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modifikasyonlar hatalı kullanımdır ve ciddi kişisel yaralanmalara neden olabilen tehlikeli durumlara neden olabilir.
ZEYTİN SİLKME AKSESUARININ ELEKTRİKLI ALET BAŞLIĞINA BAĞLANMASI
Bu zeytin silkme aparatı EGO 56V LİTYUM-İYON Elektrikli Alet Kafası PH1400E/PH1420E ile kullanılmak üzere tasarlanmıştır.
PH1400E/PH1420E elektrikli alet başlığı kullanım
kılavuzunda yer alan "ELEKTRİKLİ ALET
BAŞLIĞINA AKSESUAR TAKMA" bölümüne bakın.
KARBON ÇUBUĞUN KURULUMU
- Çubuk üzerindeki 5 adet sabitleme civatasını sırasıyla alyen anahtarı kullanarak gevşetin.
- 5 adet karbon çubuğu siyah şok emicideki denk gelen 5 delikten teker teker geçirin. (Şekil C). Karbon çubukları sabitlenmiş tarağa denk gelen deliklerin her birine sokun ve dibine doğru bastırın. (Şekil D)
- Çubuk üzerindeki 5 adet sabitleme civatasını sırasıyla alyen anahtarı kullanarak sıkın.
- Diğer beş karbon çubuğun kurulumu da aynı şekilde sağlanacaktır.
⚠️ UYARI: Elektrikli alet başlığı çalışırken veya akü takılı halde iken asla bir aksesuar takmayın veya ayarlamayın.
三GO
ÇALIŞMA
⚠️ UYARI: Ürüne aşına olmanız sizi dikkatsiz yapmasın.
⚠ DİKKAT: Her kullanımdan önce 10 karbon çubuğun hepsinin dibine kadar itilmiş olduğundan emin olun. Ürünü inceleyerek hasarlı, eksik veya vida, karbon çubuk vb. gevşek parça olup olmadığını kontrol edin. Tüm vidaları sıkın, bu ürünü eksik veya hasarlı parçalar tamamlanmadan çalıştırmayın.
UYGULAMALAR
Kullanım amacı: Bu ürünü kabuklu meyve ve meyve hasadı için kullanabilirsiniz. EGO ELEKTRİKLİ ALET BAŞLİĞINI yüksek sıklıkta ileri geri sallanım hareketi yapmak amacıyla Zeytin Silkme Makinesinin çalışan başlığının 10 karbon çubuğunu yönlendirmek için kullanabilir ve böylece Zeytin meyvesinin dallardan yere düşmesini sağlayabilirsiniz.
DİKKAT: Makine sadece belirtilen kullanım amacına uygun kullanılmalıdır. Diğer kullanım şekilleri hatalı kullanım olarak kabul edilir.
DİKKAT: Çalışırken çocukları ve üçüncü şahısıları elektrikli aletten uzak tutun.
MAKİNEYİ BAŞLATMAYA HAZIRLIK:
Uyarı: Maksimum tutuş ve koruma sağlamak için kaymaz eldivenler giyin. Asla salladığınız dalın doğrudan altında durmayın. Ayağınızı sağlam bastığınızdan emin olun. Ağaç kütükleri, kökler ve yarıklar gibi ayağınızın takılabileceği engellere karşı dikkatli olun.
Uyarı: Motor çalışırken cihazı sağlam biçimde tutun. Cihazı her iki elinizle sıkıca tutun.
Uyarı: Çalıştırma sırasında ağacın dal yapısına dikkat edin. Çalışma esnasında zeytin ağacına çok yakın durmayın. Çok yaklaşırsanız yaralanmaların olması yüksek ihtimaldir.
CİHAZI ÇALIŞTIRMA/DURDURMA
Elektrikli alet başlığı PH1400E/PH1420E nin kullanım kılavuzundaki "ELEKTRİKLİ ALET BAŞLIĞINI ÇALIŞTIRMA/DURDURMA" bölümüne bakın.
TEMEL HASAT PROSEDÜRÜ (Şekil B)
- Çalıştırma sırasında ağacın dal yapısına dikkat edin:
■ Yukarıdan başlayarak aşağı doğru alt kısmı (A) tarayın, bu ayrıca ağacın sallanan diştaki dalları için de geçerlidir.
■ En üst kısmı (B) yukarı doğru aşağıdaki başlayarak tarayın.
■ Ağacın içinden dalların tepesine doğru tarayın.
- Dallari tararken, gerekli durumlarda, eksen üzerinde (C) ileri geri hareket ettirin.
- Üzerinde çok az meyve kalmış olsa bile tüm ağacı sallayın.
- Gerekli olmayan dallara ve yapraklara zarar vermekten kaçınmak için makineyi uzun süre tek bir yerde tutmayın.
- Makine kullanımda değilken daime makineyi kapatın.
BAKIM
⚠️ UYARI: Ciddi kişisel yaralanmaları önlemek için, aksesuarlara bakım veya onarım, temizlik, değişim yapmadan veya makineden malzeme çıkarmadan önce pil paketini çıkarın.
⚠️ UYARI: Bakım yaparken sadece aynı olan yedek parçaları kullanın. Başka parçaların kullanılması tehlikeli olabilir veya üründe hasara sebep olabilir. Güvenlik ve güvenilirliği sağlamak için, bu bakım kılavuzunda belirtilenler dışındaki tüm onarımlar uzman bir servis teknisyeni tarafından gerçekleştirilmelidir.
Uzun süre yüksek performansta kullanmak için kullanıcı aşağıdaki tabloda anlatıldığı şekilde basit bir bakım işi gerçekleştirmelidir.
| POS. | BİLEŞEN | EYLEM | SIKLIK |
| 1 Karbonçubuklar | Montajindoğru yapılpyapılmadığınınkontrolü. | Günlük | |
| 2 Piston | Uygun açıklıktan | yağlama yapılması. | Günde 3 kez |
| 3 Zeytin | SilkmeMakinesi | Kullanım sonrasıtemizlik. | Günlük |
NOT: Zeytin silkme makinesinin iç mekanizmaları özel bir yağ sayesinde ömür boyu korunmaktadır. MAKİNENİN ÜST PARÇASINI AÇMAYIN. Herhangi bir sıkışma imalatçının verdiği garantiyi geçersiz kılacaktır.
DEĞİŞİM
- Çubuk üzerindeki 10 adet sabitleme civatasını sırasıyla alyen anahtarı kullanarak gevşetin.
-
Siyah şok emiciyi tutun ve dişliyi dışarı doğru çekin, böylece 10 karbon çubuğun hepsi birlikte çekilmiş olacaktır. Yeni dişliyi veya emiciyi doğrudan değiştirin ardından tarak üzerindeki sabitleme boşluğuna sokun ve tutucu civataları sıkın.
-
Eğer dişlilerden bir tanesi hasar görmüşse, yalnızda o dişlinin kökünde yer alan tutucu civatayı gevşetin. Siyah şok emiciyi elinizle tutun, hasar görmüş olan dişliyi diğerlerinden ayırarak çekin ve çıkarın.
Yeni dişliyi siyah şok emiciden geçirin ve ardından tarak üzerinde denk gelen sabit deliğe sokun. Dibine kadar itin ve tutucu civataları yeniden sıkın. (Şekil E)
Çevre koruması
WEEE (Atık Elektrikli ve Elektronik Ürünler) Elektrikli cihazları, kullanılmış aküyü ve akü şarj cihazını evsel atıklarla birlikte atmayın! Bu ürünü yetkili bir geri dönüşümcüye götürün ve ayrı bir şekilde toplanmasını sağlayın. Elektrikli aletler çevreyle uyumlu bir geri dönüşüm tesisine götürülmelidir.
TR
SORUN GİDERME
| SORUN | SEBEP ÇÖZÜM | |
| Zeytin silkme makinesi çalıştırılamıyor. | Akü boşalmış.Pil takımı arızası:Akü elektrikli alet başlığına düzgün şekilde takılı değil.Yukarıda geçen sebebin ötesinde hala çalışmıyor. | Pil paketini belirtilen şarj cihazı ile şarj edin.Pil takımını yenisiyle değiştirin.Pil takımı tümüyle bağlanmış mı kontrol edin.Parçaları sökmeyin ve makineyi kendiniz kontrol edin. Onarım için belirtilen servise teslim edin. |
| Çalışma sırasında aniden duruyor. | Pil takımı kırmızı ışık veriyorPil takımı sarı ışık veriyorZeytin silkme makinesinde aşırı yüklenme | Pil takımının elektrik miktarı çok düşük. Lütfen yeni bir pil takımıyla değiştirin veya yeniden şarj edip tekrar kullanın.Pil takımı çok sıcaksa hava alan bir yerde bir süre havalandırın ve tekrar kullanın. Çalışma modunu lütfen devamlı yüksek yoğunlukta kullanımdan kaçınılacak şekilde ayarlayın.Zeytin meyvesine dişlinin ucuyla hafifçe vurmaya çalışın. Dişliyi ağaç dalları kümesinin içine tamamen sokmamaya çalışın. |
| Yukarıda geçen sebebin ötesinde hala çalışmıyor. | Parçaları sökmeyin ve makineyi kendiniz kontrol edin. Onarım için belirtilen servise teslim edin. | |
| Çalı silkme makinesi titreşimleri yüksek sesi ve gürültü yapıyor. | Pistonda yetersiz yağlamaDişli arızasıYönlendirme bağlantısı anormalÇark hasar görmüşYönlendirme şaft dışı bozuk | Başlığın alt kısmındaki uygun açıklıktan yağlama yapın.Yeni bir dişli takın.Yönlendirme bağlantısının ve ilgili taşıma bağlantılarının hasar görüp görmediğini kontrol etmek için üst piston koruyucusunu açın.Diğer tüm parçalar normalse o halde yalnızca çark hasar görmüştür. Dişli kutusu bileşenini yenisiyle değiştirin.Boru bileşenlerini yenileriyle değiştirin. |
GARANTI
EGO GARANTI POLİTİKASI
EGO Garanti politikasına ilişkin tüm hüküm ve koşullar için, lütfen egopowerplus.eu adresindeki web sitemizi ziyaret edin.
