MANUAL DE UTILIZADOR OSA1000 EGO

PT Acessório varejador de azeitonas 22

4

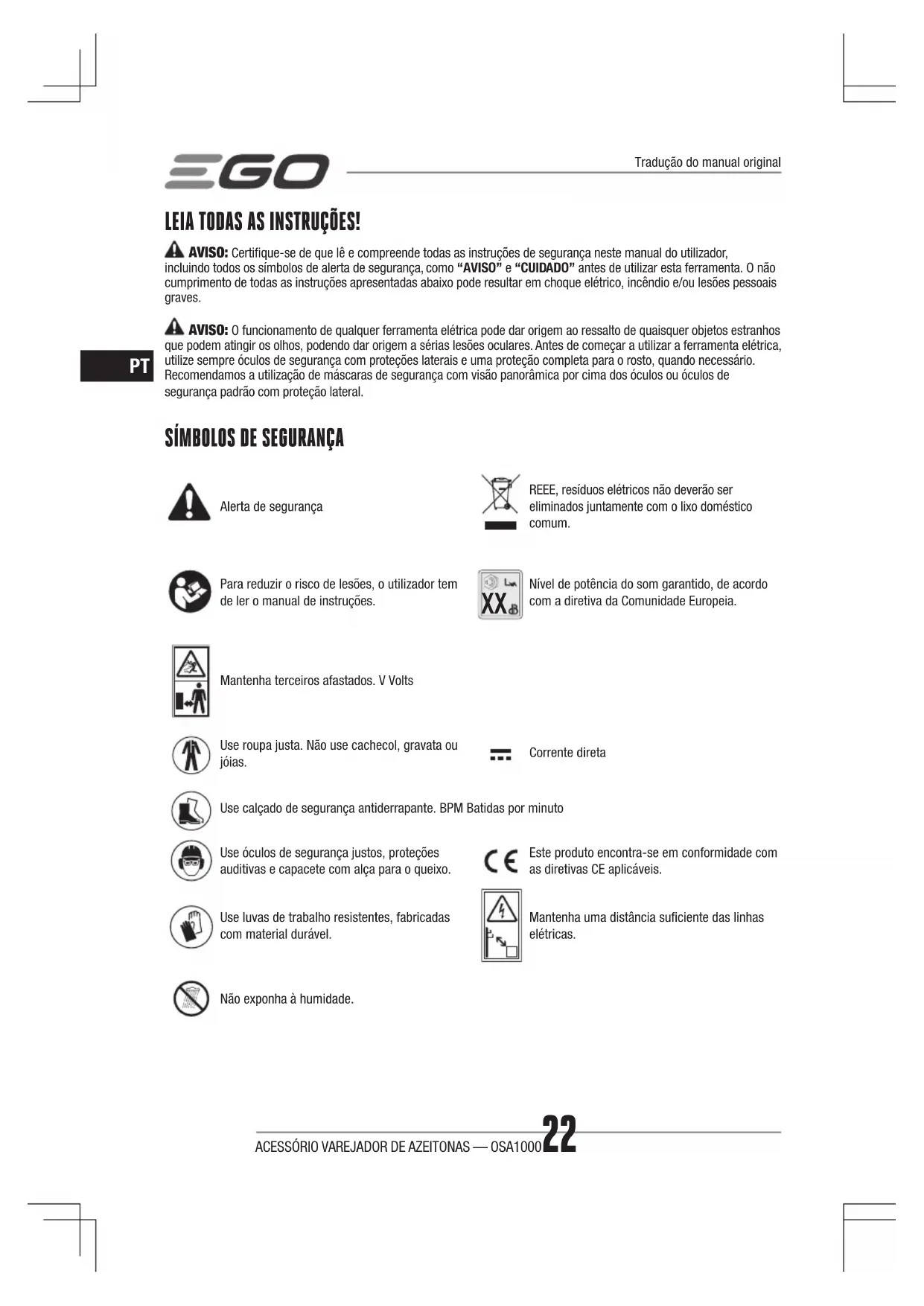

AVISO: Certifique-se de que lê e compreende todas as instruções de segurança neste manual do utilizador, incluindo todos os símbolos de alerta de segurança, como "AVISO" e "CUIDADO" antes de utilizar esta ferramenta. O não cumprimento de todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões pessoais graves.
AVISO: O funcionamento de qualquer ferramenta elétrica pode dar origem ao ressalto de quaisquer objetos estranhos que podem atingir os olhos, podendo dar origem a sérias lesões oculares. Antes de começar a utilizar a ferramenta elétrica, utilize sempre óculos de segurança com proteções laterais e uma proteção completa para o rosto, quando necessário. Recomendamos a utilização de máscaras de segurança com visão panorâmica por cima dos óculos ou óculos de segurança padrão com proteção lateral.

SÍMBOLOS DE SEGURANÇA

Alerta de segurança

REEE, resíduos elétricos não deverão ser eliminados juntamente com o lixo doméstico comum.

Para reduzir o risco de lesões, o utilizador tem de ler o manual de instruções.

Nível de potência do som garantido, de acordo com a diretiva da Comunidade Europeia.

Mantenha terceiros afastados. V Volts

Use roupa justa. Não use cachecol, gravata ou jóias.

Corrente direta

Use calçado de segurança antiderrapante. BPM Batidas por minuto

Use óculos de segurança justos, proteções auditivas e capacete com alça para o queixo.

Este produto encontra-se em conformidade com as diretivas CE aplicáveis.

Use luvas de trabalho resistentes, fabricadas com material durável.

Mantenha uma distância suficiente das linhas elétricas.

Não exponha à humidade.

CARACTERÍSTICAS TÉCNICAS

BPM do varejador 1780/2120 bpm
Batida da cabeça da forquilha 350 mm - 600 mm
Peso 2,1 kg
Nível de potência do som medido L_WA		90,1 dB(A)K=1,97 dB(A)(PH1400E)
		92,08 dB(A)K=1,64 dB(A)(PH1420E)
Nível da pressão do som no ouvido do operador L_PA		81 dB(A)K=3 dB(A)(PH1400E)
		81,3 dB(A)K=3 dB(A)(PH1420E)
Nível de potência do som garantido L_WA (de acordo com a norma 2000/14/CE)		94 dB(A)
Vibration a_h	Pega dianteira	1,8 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		7,47 m/s ^2 K=1,5 m/s ^2 (PH1420E)
	Pega traseira	4,3 m/s ^2 K=1,5 m/s ^2 (PH1400E)
		4,63 m/s ^2 K=1,5 m/s ^2 (PH1420E)

LISTA DE PEÇAS

NOME DA PEÇA QUANTIDADE
Conjunto do varejador 1
Haste de carbono 10
Absorvente de choques 2
Parafuso e porca 10
Chave sextavada 1
Manual do utilizador 1

DESCRIÇÃO

CONHEÇA O ACESSÓRIO DO SEU VAREJADOR (Imagem A)

1. Haste de carbono
2. Absorvente de choques
3. Pente
4. Proteção do pistão superior
5. Tubo

MONTAGEM

AVISO: Se quaisquer peças estiverem danificadas ou em falta não utilize este produto até as peças serem substituídas.

AVISO: Não tente modificar este produto nem criar acessórios que não sejam recomendados para utilizar com este varejador. Qualquer alteração ou modificação é considerada uma má utilização e pode dar origem a perigos, que podem levar a possíveis lesões pessoais sérias.

LIGAR O ACESSÓRIO DO VAREJADOR À CABEÇA MOTORA

Este acessório do varejador foi criado para ser usado com a cabeça motora EGO de 56V de ião de lítio PH1400E/PH1420E.

Consulte a secção "INSTALAR UM ACESSÓRIO NA CABEÇA MOTÓRA" no manual de utilização da cabeça motora PH1400E/PH1420E.

INSTALAR A HASTE DE CARBONO

1. Desaperte os 5 parafusos de fixação no pente com a chave sextavada.
2. Passe as 5 hastes de carbono através dos respetivos orifícios no absorvente de choques preto uma a uma. (Imagem C) Insira as hastes de carbono em cada um dos orifícios de fixação correspondentes ao pente, e pressione no fundo. (Imagem D)
3. Aperte os 5 parafusos de fixação no pente com a chave sextavada.
4. As outras cinco hastes de carbono são instaladas do mesmo modo.

AVISO: Nunca instale nem ajuste qualquer acessório enquanto a cabeça motora estiver a funcionar ou com a bateria instalada.

FUNCIONAMENTO

AVISO: Não deixe que a sua familiaridade com o produto o torne descuidado.

CUIDADO: Antes de cada utilização, certifique-se de que pressionou as 10 hastes de carbono completamente para baixo. Inspezione todo o produto quanto a danos, peças em falta ou soltas, como parafusos, hastes de carbono, etc. Aperte bem todos os parafusos e não utilize este produto até que todas as peças em falta ou danificadas tenham sido substituídas.

APLICAÇÕES

Utilização prevista: Pode utilizar este produto para a colheita de nozes e frutos. Pode usar a CABEÇA MOTORA EGO para controlar as 10 hastes de carbono da cabeça motora do varejador, para oscilar para a frente e para trás a grande velocidade, atirando as azeitonas dos ramos para o chão.

AVISO: A ferramenta só deve ser utilizada para o fim a que se destina. Qualquer outra utilização será considerada má utilização.

AVISO: Mantenha crianças e terceiros afastados durante a utilização de uma ferramenta elétrica.

PREPARAÇÃO PARA COMEÇAR

AVISO: Utilize luvas antiderrapantes para obter a máxima aderência e proteção. Nunca se coloque diretamente por baixo do ramo que esteja a abanar. Certifique-se de que está bem equilibrado e seguro. Tenha cuidado com obstáculos, como tocos, raízes e fossos, que podem fazê-lo cair ou tropeçar.

AVISO: Segure sempre bem a unidade quando o motor estiver a funcionar. Segure firmemente a unidade com ambas as mãos.

AVISO: Preste atenção aos troncos durante a operação. Não fique demasiado perto da oliveira durante a operação. Se estiver muito perto, pode magoar-se.

LIGAR/DESLIGAR A FERRAMENTA

Consulte a secção “LIGAR/DESLIGAR A CABEÇA MOTORA” no manual de utilização da cabeça motora PH1400E/PH1420E.

PROCEDIMENTO BÁSICO DE COLHEITA (Imagem B)

1. Preste atenção à estrutura do tronco da árvore durante a operação:

■ Penteie a secção inferior (A) de cima para baixo. Isto também se aplica aos ramos exteriores da árvore que estejam pendurados para baixo.
■ Penteie a parte superior (B) de baixo para cima.
■ Penteie do interior da árvore ao topo do ramo.

1. Enquanto penteia os ramos, rode o tubo para a frente e para trás no eixo (C), se necessário.
2. Abane toda a árvore, mesmo quando tiver poucos frutos.
3. Não mantenha a máquina num único lugar durante muito tempo, para evitar danificar desnecessariamente folhas e ramos.
4. Desligue sempre a máquina quando não a usar.

MANUTENÇÃO

AVISO: Para evitar lesões pessoais sérias, retire a bateria antes da reparação, limpeza, mudança de acessórios ou remoção de material da unidade.

AVISO: Quando fizer reparações, utilize apenas peças de substituição idênticas. A utilização de outras peças pode dar origem a perigos ou danos no produto. Para assegurar a segurança, todas as reparações para além dos itens listados nestas instruções de manutenção deverão ser efetuadas por um técnico de reparação qualificado.

Para garantir um elevado desempenho durante um longo período de tempo, o operador tem de efetuar um simples trabalho de manutenção, conforme mencionado na tabela seguinte.

POS. COMPONENTE AÇÃO FREQUÊNCIA
1 Hastes decarbono		Verifique sefoi montadocorretamente.	Diária
2 Pistão Lubrifique atravésda respetivaabertura.			3 vezes pordia
3 Varejador Limpeza a	pós autilização		Diária

NOTA: Os mecanismos no interior do varejador estão protegidos com um lubrificante especial. NÃO ABRA A PARTE SUPERIOR DA MÁQUINA. Qualquer abertura invalida a garantia do fabricante.

SUBSTITUIÇÃO

1. Desaperte os 10 parafusos de fixação no pente com a chave sextavada.
2. Segure o absorvente de choques preto e puxe a ponta para fora, depois pode retirar as 10 hastes de carbono. Substitua a nova ponta ou absorvente de choques diretamente, depois insira no orifício de fixação no pente e aperte o parafuso de fixação.
3. Se apenas uma ponta estiver danificada, basta desapertar o parafuso de fixação na extremidade inferior da ponta. Segure o absorvente de choques preto com a mão e puxe separadamente a ponta danificada.

Passe a nova ponta pelo absorvente de choques preto, depois insira no orifício de fixação correspondente ao pente. Pressione até ao fundo e volte a apertar os parafusos de fixação. (Imagem E)

Proteção do ambiente

REEE (Resíduos de Equipamento Elétrico e Eletrónico)

Não elimine equipamento elétrico, bateria gasta nem carregador juntamente com o lixo doméstico comum! Leve este produto a um centro de reciclagem autorizado para que possa haver uma separação das peças. As ferramentas elétricas têm de ser devolvidas em instalações de reciclagem ambientalmente compatíveis.

RESOLUÇÃO DE PROBLEMAS

PROBLEM	CAUSA SOLUÇÃO
O varejador não pega.	A bateria está gasta.A bateria está danificada.A bateria não foi colocada na cabeça motora.Para além das razões indicadas anteriormente, continua sem funcionar.	Carregue a bateria com o carregador especificado.Substitua a bateria por uma nova.Verifique se a bateria está devidamente fixada.Não desmonte e inspecione a máquina. Leve-a a um centro de reparação designado para que se proceda à reparação.
Pára de repente durante o funcionamento.	A bateria pisca a vermelho.A bateria pisca a amarelo.Sobrecarga do varejador.	A carga da bateria está muito baixa. Substitua por uma nova bateria, ou recarregue e use de novo.Se a bateria estiver muito quente, arrefeça-a num local ventilado durante algum tempo e volte a usá-la. Ajuste o modo de funcionamento para evitar uma utilização contínua com muita intensidade.Tente bater na azeitona com a ponta. Não insira a ponta completamente no aglomerado da árvore.
	Para além das razões indicadas anteriormente, continua sem funcionar.	Não desmonte e inspecione a máquina. Leve-a a um centro de reparação designado para que se proceda à reparação.
O varejador vibra e faz muitos ruídos.	■ Falta de lubrificação no pistão.■ Quebra da ponta.■ Elo condutor anormal.■ Carreto danificado.■ O eixo condutor estriado está partido.	■ Lubrifique na abertura adequada na parte inferior da cabeça.■ Coloque uma ponta nova.■ Abra a proteção do pistão superior para verificar se o elo condutor e respetivos conetores de rolamentos estão danificados.■ Se todas as outras peças estivere normais, então, apenas o carreto está danificado. Substitua o componente da caixa dos carretos por um novo.■ Substitua os componentes do tubo por uns novos.

PT

GARANTIA

POLÍTICA DE GARANTIA EGO

Visite o website egopowerplus.eu para os termos e condições completos da política de garantia da EGO.
