| Ürün Tipi | Isı Pompası (merkezi ısıtma için konvektör fanlı ısıtıcı) |
| Model | SRX120EWG |
| Marka | Dimplex |
| Boyutlar (G x Y x D) | 670 x 530 x 145 mm |
| Ağırlık | 15 kg |
| Elektrik Beslemesi | 100-250 V ~, 50-60 Hz |
| Maksimum Elektrik Tüketimi | 12,5 W |
| Beklemede Tüketim | < 4 W |
| Isıtma Gücü (45°C su akışında) | 1,1 kW |
| Su Sıcaklık Aralığı | 25 - 85 °C |
| Maksimum Su Sıcaklığı | 85 °C |
| Maksimum İşletme Basıncı | 1,0 MPa |
| Basınç Düşümü | 13,1 kPa |
| Maksimum Hava Akışı | 345 m³/h |
| Ses Basıncı Seviyesi (1 m'de, hız 2) | 38 dB(A) |
| Isı Eşanjörü Hacmi | 430 ml |
| Koruma Sınıfı | IP20 |
| Besleme Kablosu Uzunluğu | 1 m |
| Ana Fonksiyonlar | Isıtma, manuel ve otomatik mod (eko), 3 fan hızı, oda modu (sessiz), yüksek sıcaklık modu, geri çekme modu, tuş kilidi, kaset ile programlanabilir |
| Hidrolik Bağlantılar | Bakır boru Ø 15 mm, iki borulu sistem bağlantısı |
| Elektrik Bağlantıları | Faz (L), nötr (N), toprak (PE), siyah pilot kablo (kontrol) |
| Bakım ve Temizlik | Yumuşak nemli bezle silme, iç kısmı fırça veya elektrik süpürgesi ile toz alma, gerekirse eşanjör havasını alma |
| Garanti | 2 yıl |
| Yedek Parçalar ve Onarılabilirlik | Yedek parçalar için Dimplex ile iletişime geçin, bakım bir uzman tarafından yapılmalıdır |
Sık sorulan sorular - SRX120EWG DIMPLEX
Kullanıcıların soruları hakkında SRX120EWG DIMPLEX
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Isı pompası PDF formatında ücretsiz! Kılavuzunuzu bulun SRX120EWG - DIMPLEX ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. SRX120EWG markasının DIMPLEX.

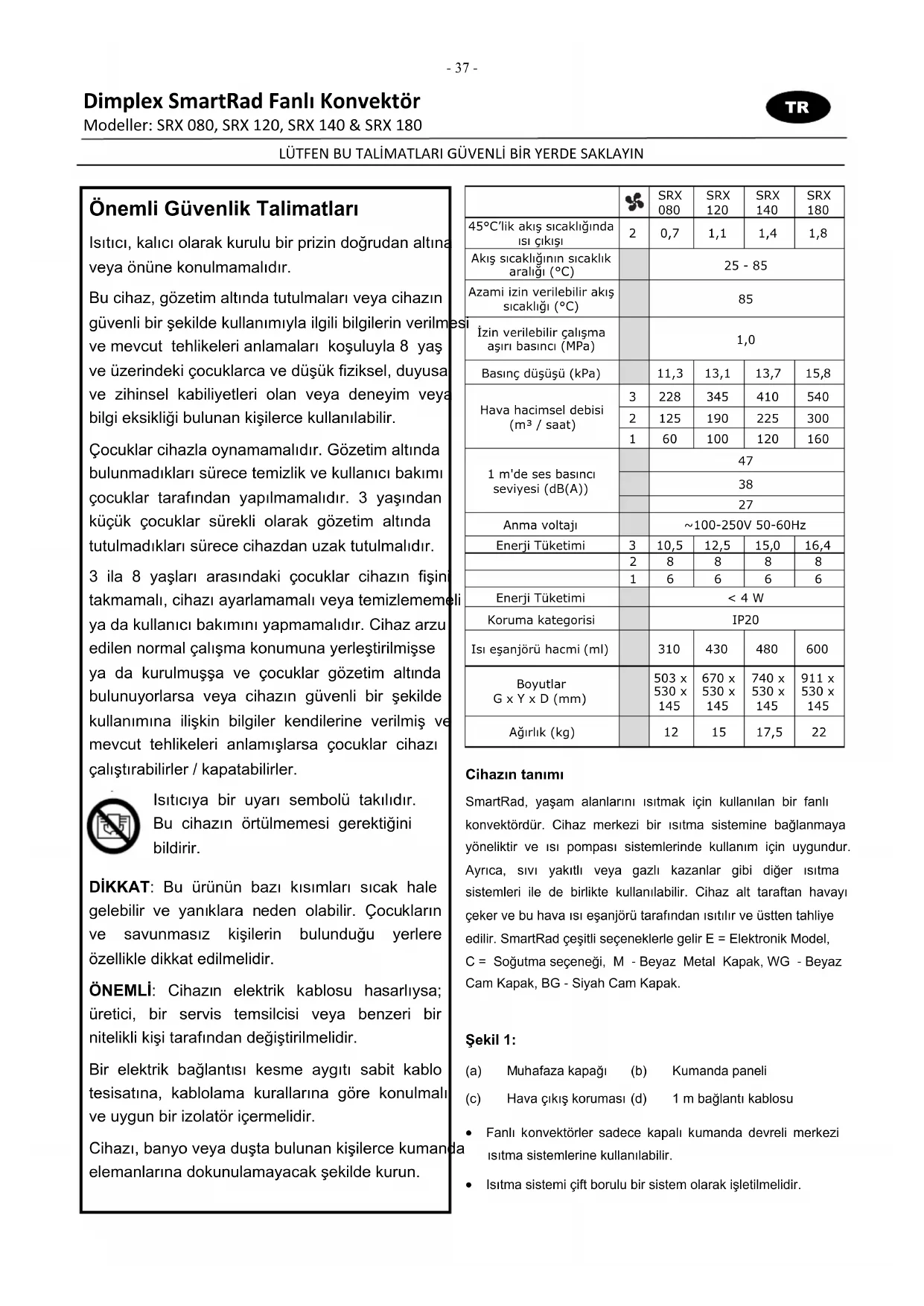

KULLANIM KILAVUZU SRX120EWG DIMPLEX
Önemli Güvenlik Talimatlari
Isitici, kalici olarak kurulu bir prisizinogrudan alte veya onune konulmamalidir.
Bu cihaz, gozetimALTHinda tutulmari veya cihazin gvenli bir sekilde kullanimiyla ilgili bilgilerin verilm ve mevcut tehlikeleri anlamaları kosuluyla 8 yaş ve uzerindeki;cocuklarca ve duşuk fiziksel,duyusa ve zihinsel kabiliyetleri olan veya deneyim veya bilgi eksikligi bulunan kisilerce kullanilabilir.
Cocuklar cihazla oynamamaldir. GözetimALTHindabulunmadiklari surece temizlik ve kullanici bakimocuklar tarafindan yapilmamaldir.3yaşindankucukcocuklar surekli olarak gozetim altindatutulmadiklari surece cihazdan uzak tutulmaldir.
3 ila 8 yaşlarıarasindaki;cocuklarcihazın fişintakmamalı, cihazıayarlamamalı veya temizlememeliya da kullanıbakimini yapmamalidir.Cihaz arzu edilen normal calisma konumuna yerleştilimisse ya da kurumlussa ve;cocuklar gozetimALTHinda bulunuyorlarsa veya cihazın Güvenli bir sekilde kullanına iliskin bilgiler Kendilerine verilmis ve mevcut tehlikeleri anlamşlarsa;cocuklar cihazı calistirabilirler / kapatabilirler.
Isiticiya bir uyari sembolu takilidir. Bu cihazin ortulmemesi gerektigini bildirir.
DIKKAT: Bu urünün bazı kılımları sacak hale gelebilir ve yaniklara neden olabilir. Çocuklarin ve savunması郑isilerin bulundugu yerlere özellikle dikkat edilmelidir.
ÖNEMLI: Cihazın elektrik kablosu hasarlıysa; üretici, bir servis temsilcisi veya benzeri bir nitelikli kisi tarafindan degistirilmelidir.
Bir elektrik böglantisi kesme aygiti sabit kablo tesisatina, kablolama kurllarina gore konulmal ve uygun bir izolator icermelidir.
Cihazi, banyo veya duşta bulunan kılızerce kuman elemanlarina dokunulamayacak sekilde kurun.
| 3 | SRX 080 | SRX 120 | SRX 140 | SRX 180 | |
| 45°C'lik akış sicagoğindoı睁�能之地 | 2 | 0,7 | 1,1 | 1,4 | 1,8 |
| Akış sicagoğınin sicagoğın araları (°C) | 25 - 85 | ||||
| Azami izin verilebilir akış sicagoğın (°C) | 85 | ||||
| İzin verilebilir calisma aşkı baskı (MPa) | 1,0 | ||||
| Baskı)düzgün (kPa) | 11,3 | 13,1 | 13,7 | 15,8 | |
| Hava hacimsel debisi (m³ /aaSat) | 3 | 228 | 345 | 410 | 540 |
| 2 | 125 | 190 | 225 | 300 | |
| 1 | 60 | 100 | 120 | 160 | |
| 1 m'de ses baskı seviyesi (dB(A)) | 47 | ||||
| 38 | |||||
| 27 | |||||
| Anma voltaji | ~100-250V 50-60Hz | ||||
| Enerji Tüketimi | 3 | 10,5 | 12,5 | 15,0 | 16,4 |
| 2 | 8 | 8 | 8 | 8 | |
| 1 | 6 | 6 | 6 | 6 | |
| Enerji Tüketimi | < 4 W | ||||
| Korumakategorisi | IP20 | ||||
| Isi eşanjörü hacmi (ml) | 310 | 430 | 480 | 600 | |
| Boyutlar G x Y x D (mm) | 503 x 530 x 145 | 670 x 530 x 145 | 740 x 530 x 145 | 911 x 530 x 145 | |
| Ağırlik (kg) | 12 | 15 | 17,5 | 22 | |
Cihazin tanimi
SmartRad, yaşam alanarlini isitmak icin kullananan bir fani konvektördir. Cihaz merkezi bir isitmama sistemine baglanmaya yöneliktir ve ispompasi sistemlerinde kullanim icin uygundur. Ayrıca, sivi yakilı veya gazlıkazanlar gibi diger isitmasa sistemleri ile de birlikte kullanilabilir. Cihaz alt tarafan havayı ceker ve bu hava iselşanjörü tarafindan isitür ve üstten tahiye edilir. SmartRad Çesiti seçeneklerle gelir E = Elektronik Model, C = Soğutma seçeneği, M - Beyaz Metal Kapak, WG - Beyaz Cam Kapak, BG - Siyah Cam Kapak.
Sekil 1:
(a) Muhafaza kapağl (b) Kumanda paneli
(c) Hava cikis koruması (d) 1 m baglanti kablosu
- Fanli konvektörler sadece kapali kumanda devreli merkezil
- isitma sistemlerine kullanilabilir.
-
Isitma sistemi Çift borulu bir sistem olarak isletilmelidir.
-
Cihazlar, oda icindeki isi kayiplarini telafi etmek uzere yeterli degerlere sahip olmaldir.
Kurulum Notlari
Yanici maddeler veya sivilar ve diger oldukca yanici mobilyarısticidan uzak tutulmaldir.
Isitici cok tozlu alanlarda calistirilmamalidir.
Kurulum Hazirigi
- Ambalaj malzemesini Çi Kartın.
- Muhafaza kapağını sökkek ileç cihazın altindan dörtTESpit vidasini (bkz. sekil 2) dokun.
- Kurulum sirasinda zarar gormemesi icin muhafaza kapagini saklayin.
Duvara tespit
Kuru duvarlar icin, uygun tespit malzemesini (verilmez) kullanin.
- Sağlam bir duvar üzerine sekil 5'te gosterildigi gibi dört delik;czip delin. Tüm boyutlar mm cinsindendir.
- Dubelleri yerleştin ve iki üst vidayi takin (simdi tamamen sikmayin).
Cihazi iki ust vidaya asin.
- Iki alt vidayi takip siktktan sonra iki ust vidayi sikin.
Hidrolik baglanti
Fanl konvektorlerden yeterli bir isitma suyu debisini saglamak icin, lutfen asagidaki noktalara dikkat edin:
- Cihazlar tek borulu bir sistemde kurulum icin uygun degildir.
- Baglanti borusunun ana genişi 15 mm minimum icapa sahip olmalidir.
- Cihazlar, Çeşitli,isıdağüm systemlerine (ör. Yerden isitma)sahipbir,isitmasyisteminekurulursa,yeterlibir sudebisini garantietmek icin ayırbirdevre gereklidir.
Fan konvektorinin en uygun calismasi (isi cikisi) icin, istma sisteminde bir hidrolik denge gereklidir. Sekil 6 cihaz uzerindeki cesitli hidrolik baglanti seceneklerini gosterir.
Istma borulari zemine ya da duvar icine yerleştilirebilir. Cihaz, fabrikada 1s i esanjörune takilan 15 mm capa sahip iki bakir boruyla sunulur.
Istma sistemin dolumu oncesinde veya sirasinda, tum boru böglantilari sizintilara karşi kontrl edilmelidir. Dolum sirasinda, hava alma valfi (bkz. sekil 5) havanin cihazdan
cikabilmesi icin acilmalir. Gerekirse, isletime alma sonrasinda (sirkulasyon pompasi calisiyor) tekrar havasini alin.
Elektrik baglantisi
UYARI: Cihaz topraklanmalidir
UYARI: Arizalara neden olabileceginden, faz iletkeni (kahverengi) ve notr iletken (mavi) karstilkdeğistirilmemelidir.
Elektrik böglantisi 110 - 240V 50 - 60Hz besleme voltajina sahip olmalidir.
Cihaz, mevcut standartlara ve yerel tesisat kurallarina uyumlubir sekilde kalifiye bir elektrikci tarafindan kurulmaldir.
Kurulum yapmadan once, güç kayıngün kapatilmamasın,... saglayin.
Cihaz, uygun bir duvar prizi yoluyla isiticiyiogrudan guc kaynagina baglamak icin kullanilablen esnek 1 m baglanti kablosu (4 x 0,75 mm²) ile donatilmıstir. Elektrik baglantisi kesme aygiti, kabolama kurallarina gore sabit kablo tesisatina takilmali ve uygun bir izolator icermelidir. Izolator her kutup uzerinde en az 3 mm bir kontak acilma genişligine sahip olmal ve asiri voltaj kategorisi lll kosullarinda baglantiyi tam olarak kesmelidir.
Baglanti kablosunun iletken yapilandirmasi:
Kahverengi: 'L' - besleme voltaji faz iletkeni
Mavi: 'N' - besleme voltaj notr iletkeni
Yeşil / Sari: 'PE' topraklama iletkeni
Siyah: kumanda iletkeni (sicaklik azaltma; açık / kapalı)
Devre semasi icin, bkz. sekil 8.
Pilot (Kumanda) Tel
Siyah pilot (kumanda) telin aktive edilmesi, harici bir zamanlayici veya svic kullanarak cihaz üzerinde hedef sicutigi duusirmenize olanak tanir. Sicutktaki her turlu azalmasistem cikis cihazlarina kumanda teli yoluyla iletilecekbir. Ana unite cihazina bir programlama kaseti takildiginda ve kaset calisiyorken, kumanda sinyalleri kumanda teli kanalylasystem cikis aygtilarina da iletilecekbir. Daha fazla ayrinti icin bkz. sekil 8. Hizmet di bisirakirken (or. bakim isi icin), hem elektrik beslemesinin hem de kumanda iletkeninin guc kaynagile baglantisininis kesildiginden emin olun, zira budurum harici voltaja neden olabilir (bir zamanlayici kontaigt veya programlama kasetine sahip bir pilot aygit yoluyla).
UYARI: Kumandalì calismaya geçis yaparsaniz, sebeke voltaji bu ilitetken üzerindeded!
UYARI: Kumanda iletkenini topraklamayin
Harici Cihazlara Baglanti
EC SmartRad, enerji tasarruflu calismayi iyilestre bilecek bir dizhi harici cihaza baglanabilir. Bu, PCB uzerindeki bir rrole vasitasiya yapilir (ayrintilar icin bkz. sekil 7). Temel islev olarak, bir enerji talebi oldugunda role devreye girer.
Bir bina yönetim sistemine böglanti - role, uygun bir kumanda sistemine bir sinyali gondermek icin kullanilabilen bir "voltsuz kontak" olarak yapilandinilabilir (bkz. sekil 7 "A").
Bir pompa / valfe baglanti - SmartRad, bir harici pompa veya valfi kendi beslemesi yoluyla besleyebilir. Bir standart solenoid valf veya yay geri donuslu valf (bkz. sekil 7 "B") veya standart bir sirkulasyon pompasi (bkz. sekil 7 "C") sekil 7 "B" 'de gosterildigi gibi baglanabilir.
NA = Normalde açık ve valfi / pompayi calistirir.
N = Valf / pompa için nãor.
Dikkat - valf ve pompa dokru voltaj degerine sahip olmalidir.
DlKKAT - guc gereksinimi 250 VAC'de 3 Amper degerini aasmamaldir.
Motorlu bir valfe baglanti - SmartRad, kendi beslemesi yoluyla standart bir motorlu valfi açabilir ve kapatabilir.
NA = Normalde açik ve valfi açar
NK = Normalde kapali ve valfi kapatir.
N = Valf icin notr.
SmartRad Yazilim Özellikleri
EC SmartRad, cihazın konforuna ve kullanilabilirligine destek olacak bir dizi yazilm Özelligine sahiptir. Bu farkli özellijklere ana PCB üzerine bulunan DIP svçler kullanırar erisile bilir ve cihazın kurulumu sirasinda seçilmelidir.
Yatak Odasi Modu - ultra sessiz calisma icin dahaDFSUK bir motor hizi seti seilebilir. Bu ozellik yatak odalari gibi DFSUK gurultulu alanlarda cok faydaldir.
Bu özellik icin 1 numarali DIP svici AÇİN. Sessiz calisma SmartRad'in performasini duşurdugu icin cihazın oda icin yeterli buyüklükte olması gerektiğine dikkat edin.
Yüksek Sicaklik Modu - sivi yakilı vya gazlı kazanlar gibi yüksek sicutlka tisi ureteçleri ile kullanim icindir. Bu modda, dusuk su sicutligi limiti 45^' ye yükseltilmistir.
Bu ozellik icin 2 numarali DIP svici acin.
Aksama Modu - pilot tel uygulamalarile kullanim icindir.
Bu modda, bir aksama (azaltilmis ayar noktası) sinyali alindigianda, SmartRedayarbirolçek uzerinde ayar noktasın azaltir -bu,oda icinde belirli miktarda isiyi korur. Bu mod kapalise, bir aksama sinyali Donma Koruması moduna geril alir. Normal konfor caligmasi bu moddan etkilenmez.
Calisma Modu - Isitma modu sadece bu cihazda mevcuttur - DIP svici 4 daima kapali olmalidir.
Rôle Modu - bu modda rrole calisma kosullarina gore aktive edilir.
Bu ozellik icin 6 numarali DIP svici acin.
Anahtarli Kilit Çalıması -bu mod, okullar vya ofisler gibi halka açık alanlar icin faydaldir ve cihaz üzerindeki kumandaları devre dişi birakır. Aktive etmek icinduğmesine 15 saniyeden fazla basin; bu, dügmelerini ve termostat duğmesini devre dişi birakacaktir. Cihazi tekrar aktive etmek icin,duğmesine 15 saniyeden uzun sureyle basin.
Nihai Kurulum
Kurulum isini tamamladiktan sonra muhafaza kapağini takin.
Bunu yapmak icin, cihazin alt tarafindaki dört tespit vidasini sikin, bkz. sekil 2.
Galistirma
Kumanda paneli sekil 3'te gosterilmektedir.
Bagimsiz elemanlar asaigidaki anlama sahiptir:
A- Calisma modu dugmesi
B-Acma/kapama gostergesi
C - Manuel mod gõstergesi
D - Otomatik mod goftergesi
E-Fan seviyesi duğmesi
F - Düşuk fan seviyesi östergesi
G - Orta fan seviyesi gösterreichesi
H-Yuksek fan seviyesi gostergesi
J-Termostat ayar tekerlegi
K-Programlama kaseti yuvasi icin kapak
Her zaman uygun sekilde calismasini saglayin. Hava giris ve cikis izgaraları ortulmemeli veya engellenmemelidir.
Manuel calistirma
üdugmesine, sari gostergesi yanana kadar bir veya daha fazla kez basin.
Maksimum istenilen fan seviyesini (fan hizi) seçmek ici duğmesine bir veya birçok kez basin. Ayarlanan fan seviyesi kirmizi进展情况 (1, 2, 3) ile belirtilir.
Dugmeyle istenilen oda sicakligini ayarlayin.
Ayarlanan fan seviyesi oda sicutigiina bagli olarak aciir ve kapatilir.
Otomatik mod (eco)
Kirmizi eco goftergesi yanana kadar duğmesine bir veya birçok defa basin.
Dügmeyle istenilen oda sicutiğini ayarlayin. Mevcut oda sicutiğina ve termostatta ayarı hedef sicutiğa®, olarak, elektronik devre üç fan seviyesinden (fan hitsi) hangisinin kullanilacağını hesaplar.
Elektronik devre, mevcut oda sicutigi ve istenen hedef sicutlikarasindaki farka bagliolarak gerekli fan seiyesini secer.
Gerekirse, olasi fan seviyelerinin sayisi azaltilabilir. Örëgün, fan seviyelerini(Maximum 2 ile sinirlandirmak icin, ikinci
gösterge yanana kadar dimesine bir veya birçok defa basin.
Bir programlama kaseti veya zamanlayici ile calistirma sadece otomatik modda gereklesebilir (eco).Eger bir kumanda sinyali varsa ve cihaz ayar noktasina ulasmsa, yesil eco gostergesi yanar.
Ariza bildirimi
Su sicakligi cok duşukse, cihazin calismasi durdurulur ve kirmizi gõsterge yanip söner.
Bu durumda, isitma sisteminin ve sirkulasyon pompasin dinogrui calistigindan emin olun.
Daha fazla bilgi icin, lutfen "Sorun Giderme" bolumne bakin.
Hava /su isi pompalari ile calistirma
Bir hava / su isi pompasi ile calistirirken, özellikle di ortam sicakliklari dusukken, isi pompasi evaporatorunun buz gozebilmesini saglamak icin isi pompasin tampon tanki en az 14^ sicakiktal olmalidir. Bu yuzden, istma devresine gelen valfleri açmadan once buz gozmenin yapildigindan emin olmaniz gerekir.
Sorun Giderme
Asagidaki sorunlar fanli konvektorun yetersiz 1s uretmesine ve kirmizi 品 gostergenin yanip sonmesine neden olabilir. Bunun muhtemel nedenleri:
Isi eşanjörunde kalmı hava — Cihazi güç kaynagindan ayirin, muhafazayı seksün ve Isi eşanjörün nhavenasın alın. Hava alma vidasın n konumu icin, bkz. sekil 5.
Su sicakligi cok duusuk — Isitma sisteminde akis sicakligini daha yuksek ayarlayin.
Cihazdan setzen su debisi yetersiz — Debiyi ayarlayin (hidrolik denge). Bunu yapmak--, termostat valflerini diger isticilarda kapatin.
Ie anjor uzerinde kir - Ie anjorunu temizleyin, bkz. "Bakim" bolmu.
Dis yüeyleerin temizlenmesi
Isitici temizleme icin kapatilmali ve soğutulmaldir. Isitici yüzyeleri yumusak, nemli bez ile silinerek ve ardindan kurutularak temizlenebilir. Temizlemek icin asindirici toz vya mobilya cilasi kullanmayin; bunlar yüzeye zarar verebilir.
Cihazin kurulumu sirasinda - yararl bir ipucu, kurulduktan sonra cihazi ortmek icin plastik ambalajin ve kartonun kullanilmasidir - bu, mulkte yapilan tadilat sirasinda, siva veya boya gibi insaat malzemelerinin cihaza girmesini onler.
Bakim - bir uzman tarafindan yapilmaldir
Cihaz üzerinde bakim isi yapmadan.Once, guc kaynagile baglantisin kesin. Isitici icinde biriken toz veya tiftik duzenli araliklarla temizlenmelidir. Bunu yapmak icin, cihazi guc kaynagindan ayirin, muhafazanin aldindaki 4 tespit vidasini gesetin ve muhafaza kapaginci dikkatlice cikartin. Kirleri yumusak bir firca veya bir elektrkli supurge ile alin.
Iş eşanjörunde hava birikmesi hava alma valfinin acilması ile giderilebilir (şekil 5). Cihazın hava girisine böglanti icin bir hava filtresi de mevcuttur, daha fazla bilgi icin Dimplex'e basvurun.
Kullanim talimatlari cihaza aittir ve guvenli bir yerdesaklanmalidir. Sahipligin degismesi durumunda, kullanim talimatlari yeti sahibine verilmelidir.
Garanti
Garanti kosullarimiza gore bu cihaz icin iki yllik garantit sunuyoruz.
