Marka	Dolmar
Model	SP7650.4R
Tip	Termal püskürtücü (atomizör)
Ağırlık (dolu tanklarla)	30,4 kg
Ağırlık (boş)	14,1 kg
Boyutlar (borusuz)	420 x 440 x 595 mm
Motor tipi	4 zamanlı, tek silindirli, hava soğutmalı
Maksimum güç	2,7 kW
Silindir hacmi	75,6 cm³
Yakıt	Kurşunsuz benzin
Yakıt deposu kapasitesi	1,8 L
Çözelti deposu kapasitesi	15 L
Püskürtme menzili	Yatay 16 m / Dikey 13 m
Maksimum hava debisi	14,1 m³/dak
Maksimum hava hızı	85 m/s
Ses basıncı seviyesi	95,4 dB(A)
Garanti edilen ses gücü seviyesi	111 dB(A)
Titreşim (ISO 22867)	2,7 m/s²
Buji	NGK CMR6A
Önerilen motor yağı	SAE 10W-30 (SF sınıfı veya üstü)

Sık sorulan sorular - SP7650.4R DOLMAR

Soğuk motora nasıl çalıştırılır?

Cihazı düz bir zemine yerleştirin. Durdurma kolunu I konumuna getirin. Amortisman pompasına 7 ila 10 kez basın. Soğuk çalıştırma tertibatının kolunu kaldırın. Marş kolunu sıkıştırmayı hissedene kadar çekin, ardından kuvvetlice çekin. Motor çalıştıktan sonra, soğuk çalıştırma kolunu kademeli olarak indirin ve 2-3 dakika ön ısıtma yapın.

Hangi motor yağı kullanılmalı ve seviye nasıl kontrol edilir?

SAE 10W-30 SF sınıfı veya üstü (4 zamanlı motor için) bir yağ kullanın. Soğuk motor yağı seviyesini düz bir zeminde kontrol edin: gösterge üzerindeki üst ve alt işaretler arasında olmalıdır. Gerekirse, 220 ml kapasiteyi aşmadan yeni yağ ekleyin.

Püskürtme debisi nasıl ayarlanır?

Püskürtme borusu üzerindeki sıvı debisi ayar düğmesini çevirin. İstediğiniz rakamı (1 ila 4) üçgen işaretiyle hizalayın. Yaklaşık debiler: konum 1'de 0,36 L/dak, 2'de 1,0, 3'te 1,6 ve 4'te 2,5. Kimyasalın yoğunluğuna göre ayarlayın.

Çözelti deposunun kapasitesi nedir?

Çözelti deposu 15 litre kapasitelidir. Ancak, erkekler için toplam 30 kg, kadınlar için 25 kg'ı geçmemesi önerilir. 10 L seviye işareti yaklaşık 25 kg toplam ağırlığa karşılık gelir.

Hava filtresi nasıl temizlenir?

Hava filtresi kapağının cıvatasını gevşetin, kapağı çıkarın, ardından filtreyi çıkarın. Filtreyi bir fırçayla temizleyin (ıslatmayın, kuru filtre). Hasar görmüş veya çok kirliyse değiştirin. Şamandıra üzerindeki yağı silin ve her şeyi yeniden takın. Günlük veya her 10 çalışma saatinde bir temizleyin.

Kimyasallarla hangi güvenlik önlemleri alınmalıdır?

Her zaman kauçuk/kimyasallara dayanıklı eldiven, koruyucu gözlük, dar giysiler ve uygun ayakkabılar giyin. Asla insanlara veya hayvanlara doğru püskürtme yapmayın. İyi havalandırılan bir yerde çalışın. Kimyasal üreticisinin talimatlarına uyun. Temas durumunda çalışmayı durdurun ve bir doktora danışın.

Depolama için yakıt nasıl boşaltılır?

Motoru durdurun ve soğumaya bırakın. Yakıt deposu kapağını çıkarın ve tüm yakıtı boşaltın. Yakıt filtresini bir tel ile dışarı çıkarın, ardından yakıt akana kadar amortisman pompasına basın. Filtreyi ve kapağı yeniden takın. Motoru durana kadar çalıştırın, ardından buji deliğine birkaç damla motor yağı damlatın ve cihazı dikey olarak saklayın.

Püskürtme menzili nedir?

Püskürtme menzili yatay 16 metre ve dikey 13 metre'dir. Bu değerler ürünün viskozitesine ve rüzgar koşullarına göre değişebilir.

Buji nasıl değiştirilir?

NGK CMR6A bujisi kullanın. Değiştirmeden önce bujiyi ve silindir kapağını temizleyin. Bujiyi verilen lokma anahtarla çıkarın. Elektrot aralığını kontrol edin (0,7 ila 0,8 mm). Yeni bujiyi elle vidalayarak takın, ardından anahtarla sıkın. Buji kapağını sıkıca tekrar takın.

Motor çalışmazsa ne yapmalı?

Öncelikle durdurma anahtarının Çalışma konumunda olduğunu kontrol edin. Yeterli yakıt olduğundan ve amortisman pompasına (7 ila 10 kez) basıldığından emin olun. Soğuk çalıştırma kolunun konumunu kontrol edin. Motor boğulmuşsa, bujiyi çıkarın, elektrodu kurulayın ve tekrar deneyin. Sorun devam ederse, yakıt filtresini temizleyin, bujiyi kontrol edin ve yetkili bir teknisyene danışın.

KULLANIM KILAVUZU SP7650.4R DOLMAR

Benzinli atomizeri kullanmayasciousamadan once bu kulanim kilavuzunu dikkatli bir sekilde okuyun ve gunenlik talimatlari n harfien takip edin!

Bu kullanma kilavuzunu daha sonra basvurmak uzere saklayin.

SP-7650.4 R

DOLMAR

English

DOLMAR benzinli atomizeri tercih ettiŋiniz icin cok teşkkür ederiz. Uzun bir gelistirme programi ve yllarin bilgi ve deneyiminin sonucu olan DOLMAR benzinli atomizeri sunmaktan mutluluk duyuyoruz.

Bu benzinli atomizer en son teknolojinin avantajlarini ergonomik tasarimla bir araya getirir. Kullanisi ve kompakt olup seksiti uygulamalar icin profesyonel aygittardir.

Olaanustu performansini gosterecek cesisitlin noktalari ayrintisi Ile anlatan bu kitapciigi luften okuyun, anlayin ve takip edin. Bu kitapcik, DOLMAR benzinli atomizerden olasi en iyi sonumlari guvenli bir sekilde elde etmenize yardimci olacaktir.

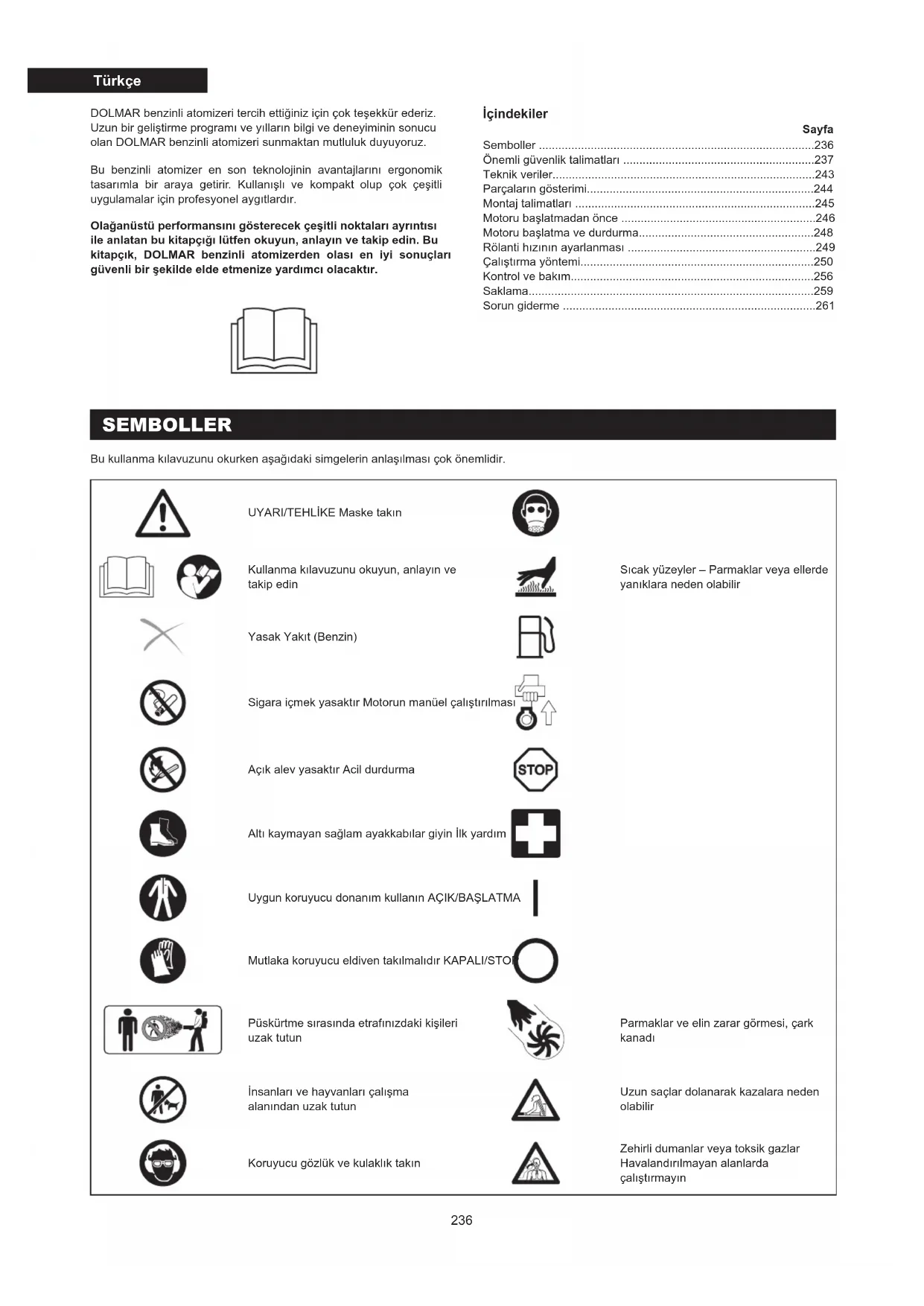

icindekiler

Sayfa

Semboller 236

Önemli Güvenlik talimatlan 237

Teknik veriler 243

Parcalarin gosterimi. 244

Montaj talimatlari 245

Motoru baslatmadan once 246

Motoru baslatma ve durdurma. 248

Rolfi hizin in ayarlanmasi 249

Calistirma yontemi. 250

Kontrol ve bakim 256

Saklama 259

Sorun giderme 261

SEMBOLLER

Bu kullanma kilavuzunu okurken asagidaki simgelerin anlasimasi cok onemlidir.

UYARI/TEHLIKE Maske takin

Kullanma kilavuzunu okuyun, anlayin vetakip edin

Sicak yüeyler - Parmaklar veya allerde yaniklara neden olabilir

Yasak Yakit (Benzin)

Sigara icmek yasaktir Motorun manuel calistirlmas

Açık alev yasaktı Acil durdurma

Alti kaymayan saglam ayakkabilar giyin lk yardim

Uygun koruyucu donanim kullanin AÇİK/BAŞLATMA

Mutlaka koruyuc eldiven takilmaldir KAPALI/STO

Piskurtme sirasinda etrafinizdaki kisileri uzak tutun

Parmaklar ve elin zarar gormesi, cark kanadi

insanlari ve hayvanlari calisma alanindan uzak tutun

Uzun saglar dolanarak kazalara neden olabilir

Koruyucu gozluk ve kulaklik takin

Zehiri dumanlar veya toksik gazlar
Havalandirilmayan alanlarda
çalıstirmayin

ÖNEMLİ GÜVENLIK TALİMATLARI

UYARI:

• Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara ve talimatlara uyulmaması elektrik soku, yangin ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ileride basvurmak icin saklayın.

Genel Talimatlar

• Doğru ve güvenli calisma saglamak icin kullanici, atomizerin (1) kullanimina asina olmak üzere bu kullanma kilavuzunu okumali, anlamai ve takip etmelidir. Yetersiz bilgiye sahip kullaniclar, yanıss kullanim noticesinde hem Kendilerini, hem de baskalarini tehlkiye atarlar.

• Atomizerin sadece atomizerler konusunda deneyimli olduklarini ispatlamis kiselere odunc verilmesi onerilir.
  Her zaman kullanim kilavuzunu da makineyle birlikte verin.

• Ik kez kullanan kullanicilar, atomizerin kullanimi konusunda bilgilenmek icin bayiden temel talimatlari talep etmelidirler.

Cocuklarin ve 18 yasindan kucuk genclerin atomizeri kullanmalarina izin verilmemelidir. Bununla birlikte 16 yasindan buyuk kijsler, kalifiye bir ogretmenin dokrudan denetiminde olmalari sartiyla makineyi egitim alma maksadiyla kullanabilirler.
- Atomizerleri azami özen ve dikkatle kullanin.
- Atomizeri yalnizca fiziksel durumunuz uygunska kullanin.
- Tüm ile özenle ve dikkatli bir seksilde yapın. Kullanı开荒çalarınin sorumluluğunu üstlenmek zorundadir.
- Atomizeri alkol veya ilaclarin (2) etkisi altindayken asia kullanmayin.
- Aleti yorganken kullanmayin.
- Bu kullanma kilavuzunu daha sonra basvurmak uzere saklayin.

Makinenin amaçlanan kullanimi

• Doğru makineyi kullanin. Atomizerin tek kullanim amaci; meyve, sebze ve;cicek bahçelerinde ya da ağaçlar ve calilar veya kahve, tütün, pamuk gibi diger bitkiler üzerindeki zararlilar ve yabani otlarma mucadele etmek icin sivi haldeki kimiyasallari vya diger sivilari piskürterek sikmaktir. Ayrica genç ağaçlarin bakiminda, ornegin kabuk bocekleri ve diger zararlilarla ya da bitki hastaliklariyla mucadele de faydalidir.

Baskahigbiramaclakullanmayin.

• Sadece ureticleri tarafindan atomizerte kullanimi özel olarak onaylanmş, uygulanabilir tüm güvenlik yöntemelikleri, standartlari ve kuralları uygün olan bitki koruma ürünlerini kullanin.

Atomizerinizi)nasil kullanmaniz gerektigine dair bayinizden bilgi alin. Uygulanabilir tum yerel yonetmelik, standart ve kurallara uyun.

Calistirma ve bakimda gorev alan herkes, kullananan kimyasal urunlerin dogru sekilde kullanim prosedurleri, ilk yardim/acil durum bilgileri ve sivi kimyasallarin{nasil atlacagina iliskin yonetmelikler hakkinda egililmeli ve bu prosedurlere asinalik kazanmis olmalidir.

UYARI:

• Atomizeriniz sadece profesyonel kullanim amaçldir. Atomizerinizi kullanim kilavuzu olmadan kimseye ödünç vermeyin ya da kiralamayin. Kullanan herkesin bu kullanim kilavuzunda yer alan bilgileri anladiğindan emin olun.

Kisiselkoruyucekipmanlar

• Kimyasal urunleri kullanirken yaralanma riskini azaltmak icin, atomizeri doldurma, kullanma ve temizleme sirasinda uygun koruyucu ekipmani giyin. Dogru bir goz, cilt ve solunum koruması saglamak açisindan kymyasal ureticinin talimatları daima izleyin. Farkl talimdar yer alabilir ve asagidaki onlemlerden daha fazlası gerekebilir.
• Toksik kimiyasallari kullanirken, kullanici ve etrafindaki kisilerin dokr bir sekilde takilmis ve kullanlan kimiyasallar icin uyumlu bir respirator takmasi gerekebilir. Kimyasal urunun etiketine bakin. Toksik kimiyasallar solumak ciddi ya da olumcul yaralanmalara sebeb olabilir.

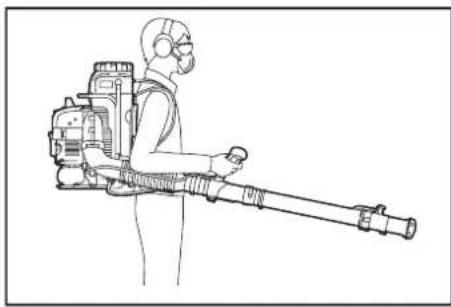

  Giyilen kiyafet islevse ve uygun olmali, yani calismaniza engel teskil etmeyecek olcude dar olmalidir. Hava girisine cekilebilecek taki, elbise veya uzun sac kullanmayin. (3)

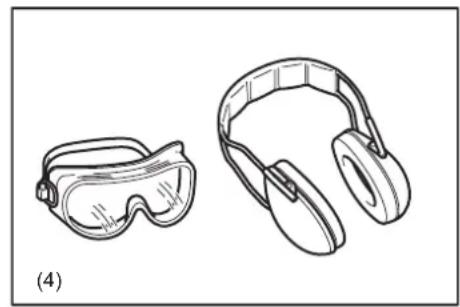

• Bas, goz, el veya ayak yaralanmalarini engellemek ve isitme duyunuzu korumak icin atomizer kullanilirken asagidaki korunma ekipmanlari ve koruyucu kiyafet giyilmelidir.

Özellikle asagidaki hususlara özen gosterin

Kiyafet saglam ve vucudu saran turde olmali ancak tam hareket serbestisi saglamalidir. Bol ceketlerden, bol paçali veya manşetti pantolonlardan, bastard sarkan ortüderden, serbest birakilmis uzun sac veya hava girisinecekilebilecek her seyden kacinin.

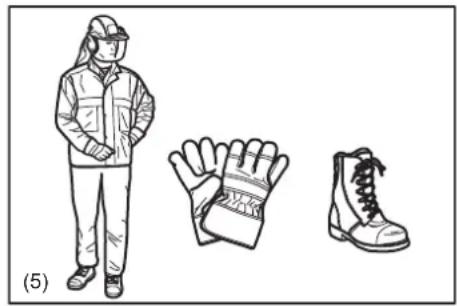

Bacaklarinizi korumak icin uzun pantolon giyin. Sort giymeyin. (5)

• Atomizerin gurultusu istme sistemize zarar verebilir. Istme sisteminizi korumak icin ses bariyerleri (kulak tikaclari veya kulaklik) takin. Surekli ve duzeleni calisan kullaniclar istme sistemlerini duzeni olarak kontrk entirmelidirler. (4)
• Atomizer ile calisirken kauçuk/kimyasala dayanikli eldivenler giyilmesi onerilir. Yere质量问题 basmak en onemli hususlardan biridir. Kauçuk/kimyasal botlar giyin. (5)
• Uygun goz koruyucu zorunludur. Tahliye kismi kullanici dan uzaga yonlendirilmesine ragmen atomizer kullanilirken sekme ve geri tepme olabilir. (4)
• Atomizeri, ANSI Z 87.1 (ya da uygulanabilir ulusal standartlara) uygun, yeterli ust ve yan korumali gozluk veya duzgün takilmis guvenlik gozlugu takilmadan kullanmayin.

KIMYASALLARLA CALISMA

• Atomizerinizle kullanlan bazı kimyasallar toksik ve/veya)yakici bileşenler icerebilir. Bazı kimyasallar tehlikel olabilir ve insanlarin ve hayvanlarin ciddi ve/veya olumcul sekilde yaralanmasina veya bitkilere veçvreye ciddi zaralar gelmesine neden olabilir.

Kimyasallarla doğrudan temastan sakinin.

Urunle temas edilmesi durumunda kmyasal ureticinin talimatlarin izleyin.

• Kimyasallari kariistirmadan, kullanmadan, saklamadan ve atmadan once, her seferinde ureticinin etiketini ve kullanim kilavuzunu okuyun.

Hafizaniza güvenmeyin.

Dikkatsiz ya da hatali kullanim ciddi ya da olumul yaralanmalara sebep olabilir.

• Kullanmadan-once kimyasallarin paketi uzerindeki etiketleri dikkatice okuyun. Kimyasallar toksisitelerine gore kategorilere ayrilir.

Her kategorinin kendine has özelliklerivardir.

Kullandiginiz kimyasalin kategorisin sahip oldugu ozellikleri ogrenin.

Kimyasallar sadece kullanimlari ve uygun ilk yardim onlemleri hakkinda egitim almis kisilerce kullantImaldir.

• Kimyasallar yanlis kullanildiklar takdirde kisilere, hayvanlara ve cevreye zarar verebilir. Buna ek olarak, yakici, asindirici ve zehiri bazi kimyasallari atomizerinizde kullanmaniz tavsiye edilmez.

• Sadece uyumlu pestisitleri birbirile karişirin. Hatali karişimlar toksik gazlärn Çişına neden olabilir.

Kimyasallara ugrasirken ve piskurtme yaparken yerel otoriteler, devlet kurumlari ya da federal kurumlar tarafindan konan cevre korumaya iliskin kural yonlendirici ilkelere uygun olarak hareket ettiginizden emin olun. Ruzgarli havalarda puskurtme yapmayin. Cevrenin korunmasina yardimci olmak icin sadece onerilen miktarda kullanin - asiri dozda kullanmayin.

Havza ve su yollar vb. yakininda kullanirken buyuk dikkat goesterin.

• Kimyasallarla ugrasirken ya da puskurtme yaparken yeme, icme ya da sigara kullanma gibi aqziniz acmanizi gerektirecek eylemlerden kaçınin. Makinenin nozil, tup, boru ya da diger parcalarina asla aqzinizla üflemeyin. Kimyasallarla ugrasirken bulundugunuz ortamin iyi havalandirildigindan ve uygun koruyucu giysileri ve guvenlik ekipmanlarini kullandiginizdan daima emin olun.

Kimyasallari; gida maddeleri, icceekler ya da ilaclar ile birlakte saklamayin ve tasimayin; ve asla kimyasallarin bulundugu kaplar baska amaclarla kullanmayin.

Sivi kimyasallari征求意见kaplara, özellikle de yiyecek ve/veya İçeck kapları aktarmayın.

• Kimyasallarla kaza ile temas edilmesi, kimyasallarin yutulmasi halinde veya kiyafetlere bulasmasi halinde calismayi birakin ve derhal kimyasal ureticisinin talimatlarina basvurun.

Ne yapmaniz gerektigi konusunda suheleriniz varsa,vakit kaybetmeden bir zehir kontrl merkezine ya da doktora basvurun.

Urun etiketini danistiginiz kisiye okumak veya gostermek icin yaninizda bulundurun.

Dokulenu kymyasallari hemen temizleyin.

Artiklari devlet kurumlari ya da federal kurumlar tarafindan konulan ya da ulusal yasa ve yönemeliklerinize gore atin.

• Kimyasallari cocciklarin, hayvanlarin ve yetkisi olmayan insanlarin ulasamayacagi yerlerde saklayin.

Kullanilmadi gizamlanarda, kimyasallari gvenli ve kiliti bir yerde saklayin. Dogru saklama kosullari icin ureticinin tavsiyelerine uyun.

Kimyasallarin hazirlanmasi

• Kimyasal solusyonlari kymyasal maddenin ureticisin talimatlarina gore hazirlayin.
• Solusyonu, artmayacak sekilde sadece o anki ise yeteck kadar hazirlayin.
• Kimyasallari mutlaka talimatlara gore karistirin -yanlis karisimar toksik gazlarin gikmasi ya da patlayici karisimarla sonuclanabilir.
• Kimyasallari seyrelmeden piskurtmeyin.
  Solusyonu hazirlayin ve kabi disarida, sadece iyi havalandiran bir yerde doldurun.
• Operatör kullanlan kymasalin adini açikça belirtmelidir.

Saklama

• Kapa aktarilan sprey solusyonunu bir gunden fazla saklamayin.
• Sprey solusyonunu yalnizca onayl kaplarda taqiyin ve saklayin.
• Sprey solusyonunu asla gida, iccecek ya da hayvan yemi kaplarinda saklamayin ve tasimayin.
• Sprey solusyonunu asla gida maddeleri, iacecekler ya da hayvan yemi ile birlikte saklamayin ve taşimayin.
• Sprey solusyonunu coccuklarin, hayvanlarin ve yetkisi olmayan insanlarin ulasamayacagi yerlerde saklayin.
• Sprey solusyonunun yetkisiz kisiigure kullanimini onlemek icin killiti ve guvenli bir yerde saklayin.

Atma

Artik kimyasallari veya kontamine olmug durulama solusyonlarini akarsu yataklarina, pis su borularina, kanalizasyona, yagmur oluklarina, rogarlara vb. yerlere dokmeyin. Kontamine olmug durulama suyunu atarken uygulanabilir tum yasa, yonetmelik ve kurallara uyun.

Kimyasalin ureticisinin onleyici talimatlarina harfien uyun.

Kabin doldurulmasi

• Tüm böglantilari sikilayin ve borularin ve tupün-SAglam bir sekilde takildigiindan ve iyi durumda oldugundan emin olun. Solusyon bosaltma kolunu kapali tutun.
• Atomizeri kimiyasallara kullanmadan once taze suyla doldurarak montajinin dokru bir sekilde yapilip yapilmadiqindan emin olun ve puskurtme yapmayi deneyin. Bu asamada, sizi olup olmadiqini da kontrl edin. Atomizerin calistirimalusi konusunda yeterince alistirma yaptiktan sonra normal calistirma proseduruneGPCIN.
• Atomizerinizi disarida, iyi havalandirilan bir ortamda doldurun.
• Su malzemeleri atomizerde kullanmayin:
• patlamaya nedenormal ciddi veya olumcul yaralanmalara yol acabilecek yanici malzemeler;
• makineye zarar gelmesine yolanagancek yakici veya asindirici materyaller;
• haslanma riskini azaltmak ve makineye zarar vermemek icin, 50^ nin üzerindeki sivilar.

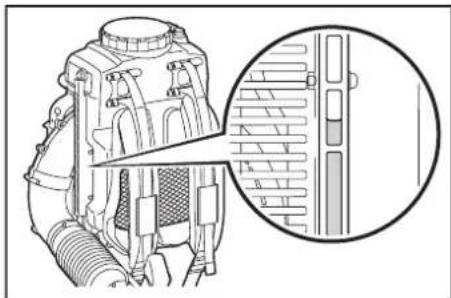

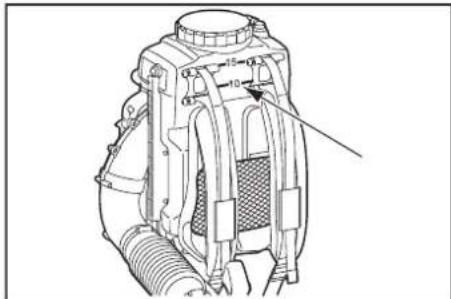

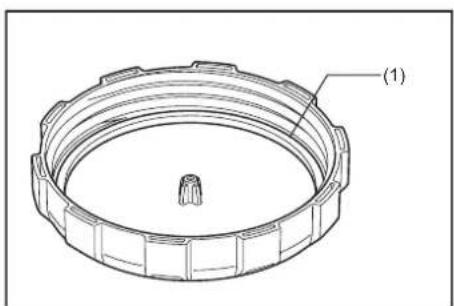

Solusyon tankini doldurmak icin, atomeri duzgun bir yuzye yerlestirin; solusyonu sadece iyi aydinlatimis, gorus netligi aciindan iyi ortamlarda doldurun. Etrafi kirtme riskini azaltmak icin solusyon tankini kimyasal solusyonla cok fazla doldurmamaya dikkat edin.

Yaralanma riskini azaltmak icin, atomizeri sirtiniza takilyken doldurmayin.

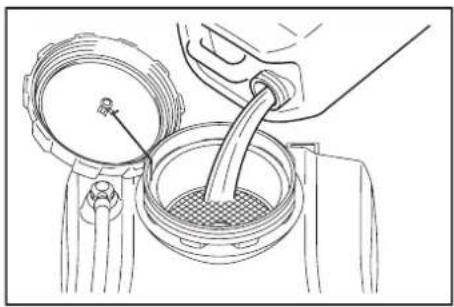

Solusyon deposuna sehir sebekesine bagl bir musluktan hortumla su ekliyorsaniz, gerije akis yani ani bir vakum etkisi ile kymasalin su sebekesinin icine cekilmesis riskini azaltmak icin hortumun uuncun solusyonun icine girmediginden emin olun.

Kimyasal solusyonun miktarini dokru hesaplayin, bir defada bitecek kadar olmasina, tankta ekstra solusyon kalmamasina dikkat edin.

Doldurduktan sonra, solusyon tankinin kapagini kapatin ve sikica bastirin.

• Yeniden doldururken ve kullanim sirasinda sizi nolup olmadigi n kontrl edin. Solusyon tankindan bir sizi olmasi ya da gevsek bir baglanti sonucu akan kymasal kiyafetiniz tarafindan emilebilir ya da cildinizle temas edebilir.

Atomizerin baslatilmasi

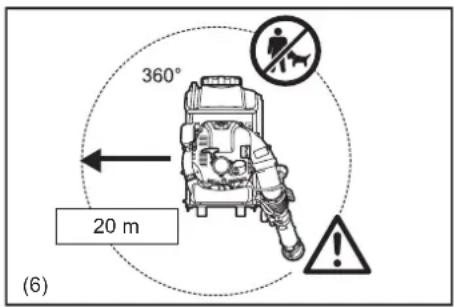

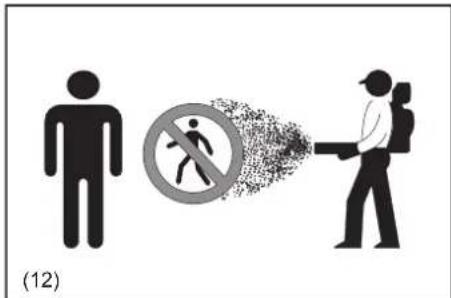

• 20 metrelik (6) calisma alaninda insanlarin ve ozellikle de cocuklarin bulunmadiqindan emin olun. Ayrica, calisma alaninin cevresindeki hayvanlara da dikkat edin.

Atomizeri kentsel alanlarda asla kullanmayin.

• Calistirmadan once daima atomizerin kullanmak icin guvenli oldugunu kontrol edin: Gaz duğmesinin emniyetini kontrol edin. Gaz duğmesi, dizgün ve kolay hareket icin kontrol edilmelidir. Gaz duğmesi kilidinin dizgün calistigini kontrol edin. Kollarin temiz ve kuru oldugunu kontrol edin ve I-O anahartinı calismasini test edin. Kolları yag ve yakittan temiz tutun.
• Sizinti ve cildin kimiyasallarla temas riskini azaltmak icin, kabin kapagini ve spreye kadar olan butun baglantilarin sikligini kontrl edin, hortumun saglam bir sekilde takildigindan ve iyi durumda oldugundan emin olun. Solusyon boşaltma kolunu kapali tutun.

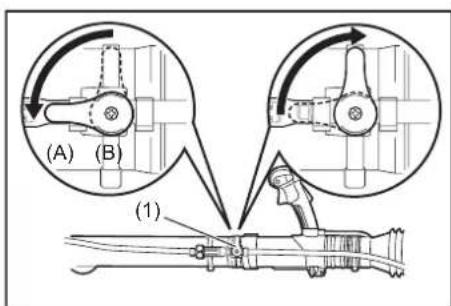

• Makineyi baslatmadan once solusyon bosaltma kolunn kapali oldugundan emin olun.

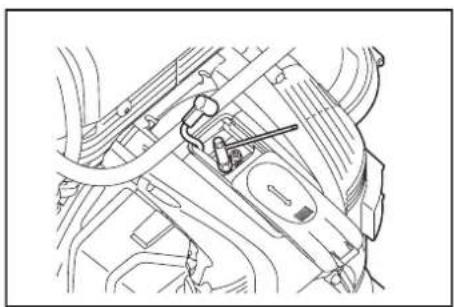

• Buji kapağınin buji üzerine saglam bir seksilde takildigindan emin olun - buji kapağınin geleşek olması kontak yapmaya ve alev alabilecek gazlari tutusturarak yangınçikmasina sebep olabilir.

Kayislarin durumunu kontrl edin ve hasarli ya da aşınmı kayislarıdehyişirin.

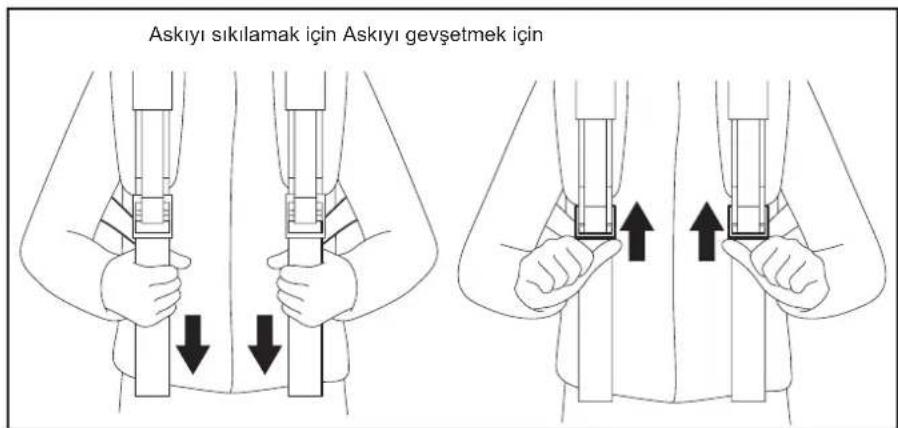

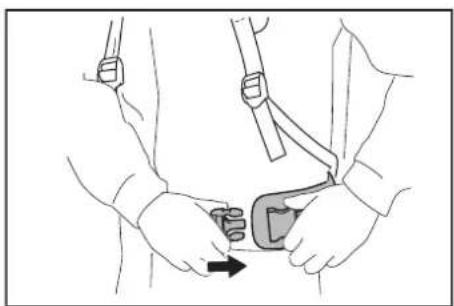

- Ise beschamadan once omuz kayisini olçulerinize gore ayarlayin.

Acil bir durumda, omuz kayisini hemen cikarip makineyi ozunuzdan atabilmelisiniz. Alismak icin, makineyi kullanmaya baslamadan once omuz kayisini cikartmayi bir kaç kez deneyin. Makineye zarar vermemek icin, alistirma sirasinda makineyi firlatip atmayin.

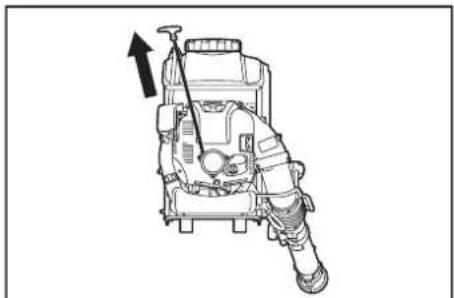

- Mars kolunu cekerken, mars ipini elinizin etrafina dolamayin. Mars kolunun birden kapanmasina izin vermyein, mars ipini duzgün bir sekilde yönlendirerek geri sarin.

Aksi takdirde el veya parmaklarinizda yaralanma ve marş mekanizmasinda hasar olusabilir.

• Bäslattiktan sonra atomizi er sirtiniza yerlestirmek icin ikinci bir kisinin yardim gerekebilir. Yardim eden kisinin sigrayan maddeler, kimyasal sprey/sivi ya daçikan sicut gazlardan dolayi yaralanma riskini azaltmak icin, bu kisa sure icin motoru rolanti hizinda calistirin ve size yardim eden kisinin cikis ažzi ya da egzoz kisminin yakininda durmasina izin vermeyin. Bu saglanamiyorsa, atomizer yardim alinmadan baslatilmali ve kullanimaldir.

• Atomizeri yalnizca talimatlara uygun olarak baslatin.

• Motoru (7) baslatmak icin baska hiçbir yontem kullanmayin!
• Atomizeri ve birlikte verilen aksesuarleri yalnizca belirtilen uygulamalar icin kullanin.
• Atomizer motorunu yalnizca tum makine monte edildikten sonra baslatin. Alet yalnizca tum uygun aksesuarlar takildiktan sonra calistirililir.
  Herhangi bir motor sorunu olmasi durumunda motor derhal kapatilmalidir.
• Atomizeri tek elle, sag eliniz kumanda kolu uzerinde olacak sekilde kullanin. Omuz kayislarini iki omzununa daGPCIRP sirtcantasi seklinde taigiin.

Kontrol kayibr riskini azaltmak icin, atomizeri asla kayis tek omzununa takarak calismayin.

• Atomizer ile calisirken daima parmaklarinizi kolun etrafina sikica sarin ve kumanda kolunu basparmaginiz ile isaret parmagiarasinda tutun. Makinenizi her zaman kontrol altinda tutmak icin elinizi bu konumda muhafaza edin. Kumanda kolunuzun iyi durumda olmasini ve uzerinde nem, zift, yag veyagres olmamasini saglayin.
  Daimayere gvenli ve dengeli bir sekilde basin.
• Solusyon tankini dik tutmak ve dokulmesini engellemek icin belini bukerek egilmeyin. Sadece dizlerinizi bukerek ve dengenizi korumak icin destek alarak egilin.

Sivile dolu bir atomizerin kayda degerbir agirligi olacagini unutmayin.

Egilirken, uzanirken ve yurürken daha fazla dikkat sarf edin.

• Atomizeri, egzoz gazlarinn solunmasini engelleyecek sekilde kullanin. Motorukesinlikle kapali ortamlarda calistirmayin (boğulma ve gaz zehirlenmesi riski). Karbon monoksit kokusuz bir gazdir.
  Daima yeterli havalandirma olmasini saglayin.
• Atomizeriniz elektrik carpmasina karşi yalıtmı degildir. Elektrik carpması risini azaltmak ilen, atomizer asla elektrik akimi geleme ihimali olan tel ve kabolarin (elektrik hatlari vb.) yakıninda kullanmayın. Elektrik tesisatlarinda vya elektrik tesisatların yakininda piskürtmye yapmın.

(7)

• Dinlenirken veya atomizeri gozetimsiz birakirken motoru kapatin. Baskalarin zarar gormesini, yanici maddelerin tutusmasini veya makinenin hasar gormesini engellemek icin makineyi guvenli bir yere koyun (8).

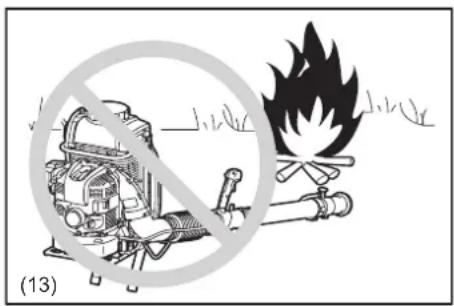

• Sicak atomizeri asla kuru cim veya hicbir yanici maddenin uzerine yatirmayin.
• Yüksek hizda calistirrken atomizeri yere koymayin; kum, cimen, toz vb. küçuk nesneler havagirşini tikayip fancarkina zarar verebilir.
• Molalar sirasinda, atomizeri dokrudan gune isigi ya da herhangi birisi kaynagi yakininda birakmayin.
• Calisma sirasinda makine ile birlikte gelen tum koruyucu parçalar ve siperler kullanilmaldir.
• Motoru asla arizali egzoz susturucsu ile calistirmayin.
• Elinizi egzoz deligine koymayin. Susturucu, kullanim sirasinda cok isinip yaniklar a neden olabilir.
• Motor kapagina uzun sure dokunmayin. Kullanim sirasinda cok isinmis olabilir ve yaniklara neden olabilir.

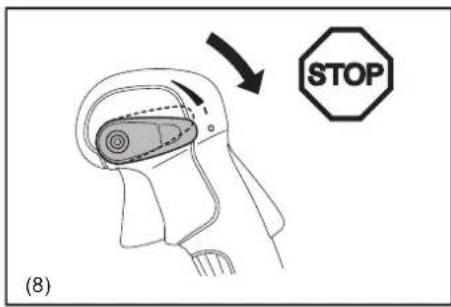

• Nakliye sirasinda motoru kapatin (8).
  Yakit sizintisini engellemek icin araba veya kamyon ile naklederken atomizeri guvenli bir sekilde konumlandirin.
• Atomizeri naklederken yakit deposunun ve sivi/kimyasal kabinin tamamen boş oluguundan emin olun.

Yakit doldurma

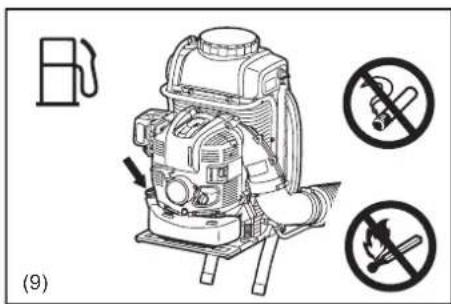

Yakit doldururken motoru (8) kapatin, makineyi açik alevlerden (9) iyice uzaklaştin ve sigara icmeyin.
Cildin petrol urunlerine temas etmesini engelleyin. Yakit buharini solumayin. Yakit doldururken daima koruyucu eldiven takin. Koruyucu kiyafeti duzenli aralklarla degistirin ve temizleyin.
- Topragin kirlenmesini onlemek (çevreyi korumak) icin yakit veya yag dokulmemesine dikkat edin. Yakit dokulürse atomizeri derhal temizleyin. Kendiliginden tutusmasini engellemek icin kapali bir kaba dizgün bir sekilde atmadan once ilanan kivafetlerin kurumasini saqlayin.

• Yakitin kiyafetinerize bulasmasina izin vermeyin. Kiyafetinize yakit dokulurse kiyafetinizi hemen degistirin (yangtin tehlikesi).

Yakit deposu kapağıni duzenli araliklarla kontrl ederek sikica takili kalmasini,...
Yakit deposu tespit vidasini dikkatlice sikin. Motoru calistirmak icin yer degistirin (yakit doldurma yerinden ez az 3 metre uzakla) (10).
- Asla kapali odalarda yakit doldurmayin. Yakit buharlari zemin seviyesinde toplanir (patlama tehlikesi).
Yakitllar yalnizca onayl kaplarda taiyin ve saklayin. Depolanan yakita cocuklarin erisemeyceginden emin olun.
- Sicak veya calisan bir motora yakit doldurmaya calismayin.

Calistirma yontemi

• Atomizeri yalnizca iyi isik ve gorus sartlarinda kullanin. Soquk mevsimlerde kaygan veya islak alanlara, buz ve kara dikkat edin (kayma riski). Her zaman yere saglam ve dengeli basin (11).
  Dengesiz yüzeylerde veya dik arazilerde asla calismayin (11).

• Kullandiginz belli bir kimyasalla iliskili riskler konusunda bilginiz yoksa, sz konusunu kimyasalin urun etiketini ve/veya malzeme guvenligi veri sayfasini gozdenGPCIN ve/veya malzeme ureticisine/tedarikcisine danisin.
  Aynica, tehlikeli maddeler hakkinda isvereninize ve resmi kurumlara soru sorabilir veya diger kaynaklardan bilgi alabilirsiniz.
  Bazi diger resmi kurumlar, kansere ve ureme toksitesine neden oldugu bilinen maddelerin listedesini yayilamistr (11).

• Yaralanma tehlikesini azaltmak icin yuksek hava akisi basinci gozleri yaralayabilecegienve kucuk nesneleri yuksek hizda firlatabilecegien etrafta bulunanlara dokru dokrudan hava uflameyin (12).
• Puskurtme neticesinde yaralanabilecek ya da zarar gorebilecek insanlarahayvanlarve esyalara dogru asla puskurtme yapmayin (12).
• Makinenin hava girisine veya atomizerin agzina asla yabanci maddeler sukmayin. Fan carkina zarar verebilir ve nesne veya kirlan parcalarin yuksek hizda firlatulmasinin bir sonucu olarak kullanici veya etrafta bulunanlarin ciddi yaralanmasina neden olabilir.
  Ruzgar yonune dikkat edin, yani ruzgara karst calismayin.
• Tōkezeme veya kontrol kaybi riskini azaltmak icin makineyi kullanirken geriye doğru yürümyein.
• Uniteyi temizlemeden vya unitede bakim yapmadan ya da parçaları degistirmeden olce daima motoru kapatin.
  Yorgunluk nedeniyle kontrl kayib olusmasini onlemek icin dinlenin. Saat basina 10 ila 20 dakika dinlenmeniz onerilir.

Isi bitirdikten sonra

• Puskurme isleminden ya da kimyasallarla ugrastiktan sonra su ve sabunla iyice temizlenin. Hemen duş aln ve koruyucu giysileri diger giysilerden ayri olarak yikayin.

Kimyasalin ureticisinin ilave talimatlari varsa bunlara harfiyen uyun.

Atomizeri daima toz ve kire karsi temiz tutun.

• Solusyon tankini her kullanimdan sonra boşaltın, durulayın ve temizleyip tekrar takın. Böylece solusyonun kristallesmesi onlenir ve makinede olusabilecek tikanma ve kimiyasal hasarin onüneGPCIL. AYrca, artik kimiyasallar daha sonra farkl bir tip kimiyasal kullanarak piskürtmye yaptıgünizda istemmeyen etkilere yol acabilir (örnégin articik herbisit, pestisit ile ilaçlama sirasinda bitkilere zarar verebilir ve onlari oldürebilir).

Atomizeri solusyon tankinda sprey solusyon varken saklamayin.

• Cocuklari, yapilan ile ilgisi olmayan kisileri ve evcil hayvanlari yeti piskurtme yapilmis alanlardan uzak tutun.

Özellek tarımsal pestisitler gibi bazı kimiysallarin kullanimindan sonra, ilaplama yapilan alanabir uyari yerleştilerek "Geçici bir Sure Ksitlanmig Girigi uygulamasininGPCeri olduğu belirtilmidir.

Kimyasal urunun etiketine ve uygulanabilir devlet yonetmeliklerine bakin.

Bakim talimatlari

• Saklamadan-once temizleme ve bakim islemlerini gerektelestirin.
• Cevreye saygili olun. Atomizeri mumkun oldugu kadar az gurultu ve kirlilik yaratarak kullanin. Özellikke karbaturünDOGRU ayarlandigi kontrol edin.
• Atomizeri duzenli araliklarla temizleyin ve tum vidalar ve somunlarin iyice sikildigi kontrl edin.
• Atomizere asla açık alevlerin, kivilcimlarin, vb. etrafinda bakim yapmayin veya depolamayin (13).
• Atomizeri daima iyi havalandirilan kilitii bir odada ve yakit deposu ve solusyon tanki boşaltilmş olarak saklayin.

Meslek odalarv ve sigorta sirketleri tarafindan yayinlanmis tum ilgili kaza onleme talimatlarna riayet edin ve uyun. Gvenliginizi tehligeye atacagindan atomizer uzerinde hisbir degisiklik yapmayin.

Kullanici tarafindan gereklesteirilecek bakim veya onarim calismalar yalinizca bu kullanim kilavuzunda aqiklanan islemlerle sinirlidir. Diger tum calismalar Yetkili Servis Personeli tarafindan gereklesteirilecektir.

Sadece DOLMAR tarafindan tedarik edilen original yedek parcalari ve aksesuarlari kullanin.

Onaysiz aksesuarlarin ve makinerin kullanilmasi, artan kaza ve yaralanma tehlikesi demektir. DOLMAR, onaysiz her turlu atasman vya aksesuar kullanilmasindan kaynaklanan kazalar veya hasar icin hiibir sorumluk kabul etmez.

Irk Yardim

Kaza durumuna karsi calisma yapilan yere yakin bir yerde uygun ilk yardim seti olmasini saglayin. lk yardim setinden alinan her ogenin yerine hemen yenisini koyun.

Yardim isterken, lufen 山 bilgileri verin:

Kazanin yeri
- Ne oldugu
- Yarali kisi sayisi
Yaralanma boyutu
- Adiniz

Ambalaj

DOLMAR atomizer, nakliye sirasinda hasar gormesini onlemek icin koruyucu karton kutuda teslim edilir. Karton kutu iglenmemis temel bir malzemenen yapildigi icin yeniden kullanma veya geri donusturme (atik kagtlarin geri donusturulmesi) icin uygundur.

BU TALIMATLARI SAKLAYIN.

UYARI:

• Ürünü kullanirken (defalarca kullaninca kazanilan) rahatlik ve tanidikluk duygusunun ilgili urunun güvenlik kurallarina siki sikiya bagli kalmanin yerine geçmesine lZIN VERMEYIN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarina uymama ciddi yaralanmaya neden olabilir.

Sadece Avrupa ülkeeri icin

EC Uygunluk Beyani

Biz Makita Corporation began ederiz ki asaigidaki makine(ler):

Makine Adi: Benzinli Atomizer

Model No./Tipi:SP-7650.4R

Teknik özellikler: bkz. "TEKNIK VERILER" tabosu

Asgidaki Avrupa Direktiflerine uygundurlar:

Asagidaki standartlara vya standartlastruplmis belgelere uygun olarak imal edilmislerdir:

EN ISO 28139, ISO 10988

2006/42/EC uyumluluguna iliskin teknik dosyaya suradan ulasilabilir:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika

2000/14/EC Direktifinigerektirdigi uygunluk degerlendirme prosedur Ek V'e uygundur.

Ölcülen Ses Güç Seviyesi: 110,1 dB

Beklenen Ses Guc Seviyesi: 111 dB

8.7.2014

Yasushi Fukaya

Mudur

Makita, Jan-Baptist Vinkstraat 2, 3070, Beljika

TEKNIK VERILER

Model SP-7650.4 R
Ağırlik (tam yakı, tam kimişal, 220 ml motor)yalıkyla) (kg) 30,4
Ağırlik (kuru a®,lilik) (kg) 14,1
Ebat (üfleme makinese borusu hariç U x G x Y) (mm) 420 x 440 x 595
Motor tipi Hava soğutmali, 4-zamanlı, tek silindirli
Maksimum motor performansı (kW) 2,7
Maksimum motor Hzı (dak)		-1)	7.400
Rölanti devri (dak)		-1)	2.800
Motor hacmi (cm)		3)	75,6
Yakit			Otomobil benzini
Yakit deposu kapasitesi		(L)	1,8
Motor)yı			API derecesi SF sinifi ve üzeri SAE 10W-30 yağ(4-zamanlı otomobil motoru)yarı)
Motor.yağ hakmi		(L)	0,22
Karbürator (Diyafram-karbürator) WALBRO WYK
Buji			NGK CMR6A
Elektrot boşluğu		(mm)	0,7-0,8
Solusyon tankı kapasitesi		(L)	15,0
Püskürtmé aralıriage (Yatay / Dikey)		(m)	16/13
Maks. hava Hzı		(m/sn)	85
Hava akı%Hı		(m³/dak)	14,1
ISO 22867'ye,gre titreşim	anveq	(m/sn²)	2,7
	Belirsisizlik K	(m/sn²)	0,8
ISO 22868'e,gre ortalama ses basınci seyiyesi	LFAeq	dB (A)	95,4
	Belirsisizlik K	dB (A)	2,9
ISO 22868'e,gre ortalama ses Güncü seyiyesi	LwAeq	dB (A)	110,1
	Belirsisizlik K	dB (A)	1,3

Not:

1. Tabloda belirtilen yagi ve bujiyi kullanin.
2. Bu spesifikasyon haber vermeksizin degistirilebilir.
3. Atomizerin solusyonla birlikte net aigiriiginin 25 kg olmasi icin 10 L seviye cizgisini referans olarak kullanin.
4. Titresim ve gurultu seviyeleri diz boru (uzun) kullanilarak olculur.

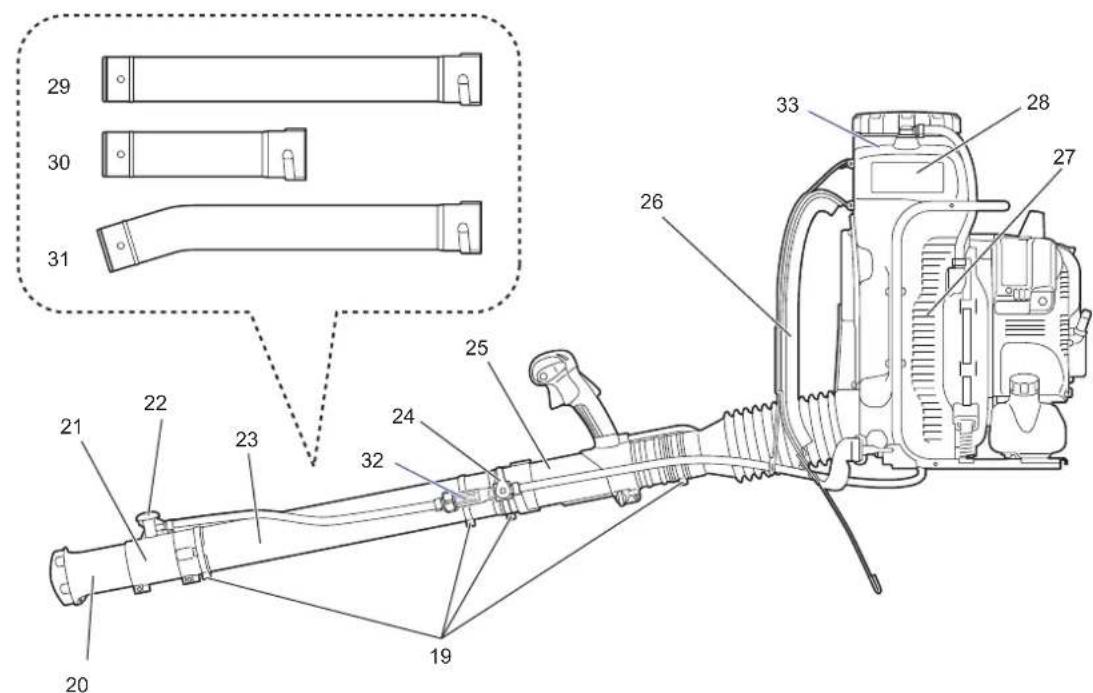

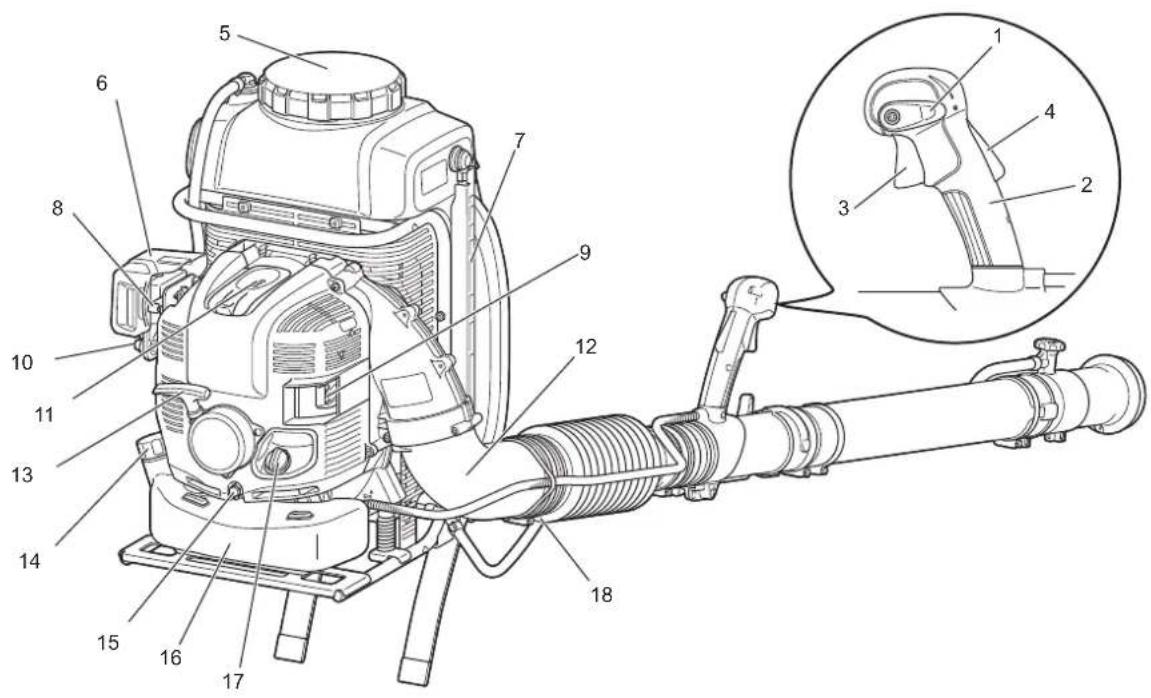

1. Durdurma kumanda kolu 12. Dirsek 23. Düz	boru
2. Kumanda kolu 13. März kolu 24. Solüson boşaltma kolu
3. Gaz güğmesi 14. Yakit deposucope污染防治 25. Mafsal borusu
4. Güvenlik biligi kolu 15. Yaq boşaltma cıvatası 26. Omuz askmiş
5. Solüson tankıcope污染防治 16. Yakit deposu 27. Hava,giri,isgaramı
6. Hava temizleyicicope污染防治 17. Yaqcope污染防治 28. Solüson tankı
7. Solüson seviyesi kontrol borusu	18. Hortum kelepçesi (çapı 100 mm)	29. Düz boru (uzun) (isteğe boylı aksesuar)
8. Jigle kolu	19. Hortum kelepçesi (çapı 76 mm)	30. Düz boru (kısa) (isteğe boylı aksesuar)
9. Susturucu	20. Üst nozil	31.:Eğık boru (isteğe boylı aksesuar)
10. Ana pompa	21. İkinci nozil	32. Boru böglantisi滤resi
11. Bujicope	22. Sıvı ayarduğmesi	33. Solüson tankıfıretesi(solüson tankınin)içindeki)

MONTAJ TALIMATLARI

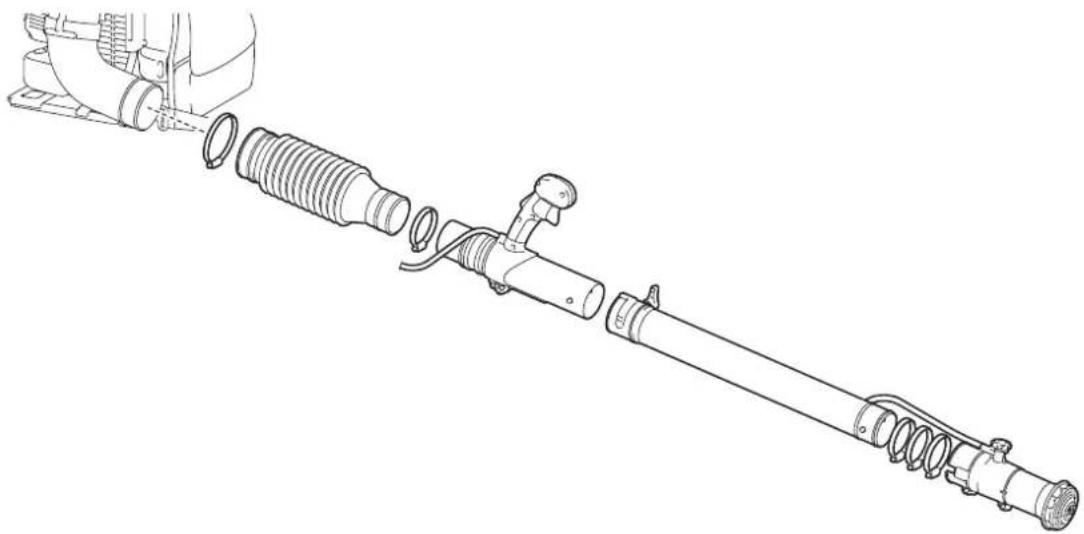

Atomizer borularinin monte edilmesi

DIKKAT:

• Atomizer uzerinden herhangi bir is yapmadan once daima motoru durdurun ve buji konektorleri bujiden gikarin.
  Daima koruyucu eldiven takin!
• Atomizeri yalnizca makineyi tamamen monte ettikten sonra baslatin.
  Montajdan sonra tum hortum kelepcelerinin siki oldugundan emin olun.

NOT:

Kelepceleri sikarken, civata baslarini sekilde gosterildigi gibi dis kisma getirin.

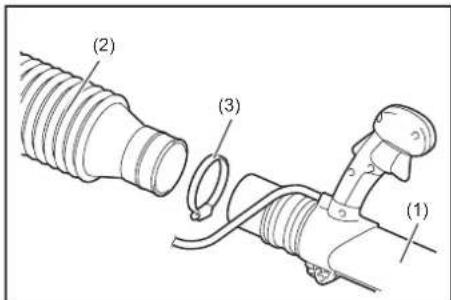

1. Mafsal borusunu (1) esnek boru (2) ile birleştinir.
   76 mm capli kelepeyile sikistirin (3).

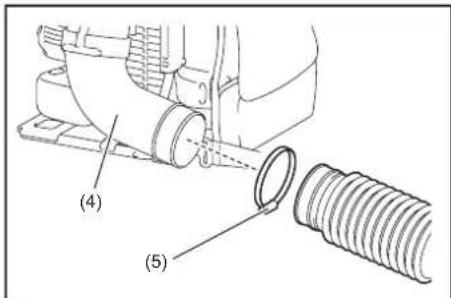

2. Esnek boruyu atomizerin dirsegine (4) takin. 100 mm capi kelepgeyle sikistirin (5).
3. Düz boruyu (6) mafsal borusu (1) ile birleştinir.

Düz borunun yivi kismı mafsal borusu üzerindeki).(kintiyla ayı hizaya getirin ve diz boruyu tik sesi duyulana kadar cevirin, ardindan 76 mm capli kelepceyle sikilayin (3).

NOT:

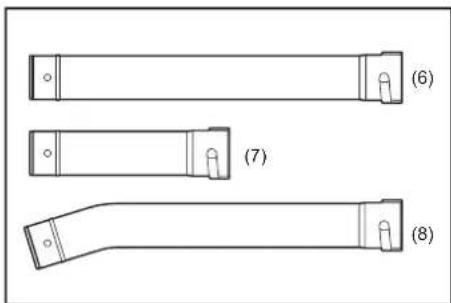

• Yukarida bahsedilen diz boru asagidaki Üç borudan ibarettir ve isinizin gerekliner转载请 bilir.
  Düz boru (uzun) (6)
  Düz boru (kisa) (7)
  -Egik boru (8)

Ulkeneden ülkey farklik gosterebilecek sekilde, yukaridaki borulardan yalinizca biri ya da bunlarin bir kombinasyonu atomizerinizle birlikte standart ekipman olarak sunulmustur.

Kalan diger boru turlerin istege bagli aksesuar olarak temin edilmesi gerekecektir.

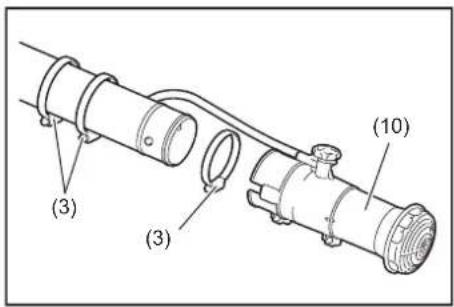

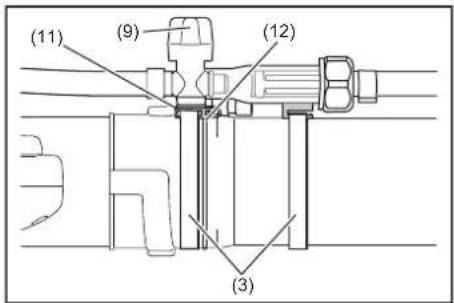

1. 76 mm capl iki kelepceyi (3) boruya gevsek olarak takin (bu kelepceler solusyon bosaltma kolunu ve boru baglantisini daha sonra sikistirmak icin kullanilir). Ikinci nozili (10) diz boru ile birleştin. Bunlari 76 mm capl baska bir kelepceyle sikistirin (3).
2. Solusyon boşaltma kolunu (9) borunun üzerine yerleşirin.
   Kolun taban kismın acık tarafın (11) mafsal borusuna baktından emin olun.
   Kolun taban kismın diz borunun (12) seksintil kismindaki boşlukla hizalayin.
   Ardindan 76 mm caplı kelepçelerle (3)kışirin.
3. Tum kelepçelerin siki oldugunu kontrl edin.

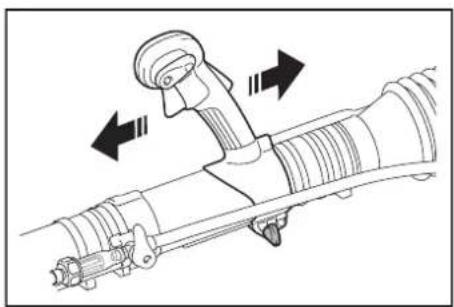

Kumanda kolunun ayarlanmasi ve sabitlenmesi

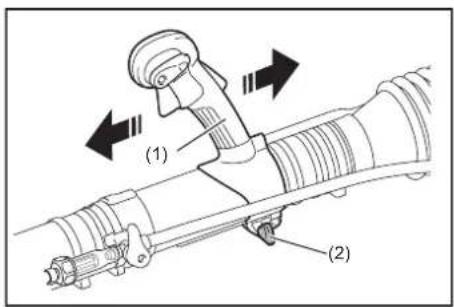

1. Makineyi sirtiniza takin ve omuz askisini ayarlayin (bkz. "Omuz askisinin ayarlanmasi").
2. Kumanda kolunu (1) boru uzerinde en rahat yere getirin.
3. Ardindan duğmeyi dondürerek kumanda kolunu siklayin (2).

MOTORU BASHLATMADAN ONCE

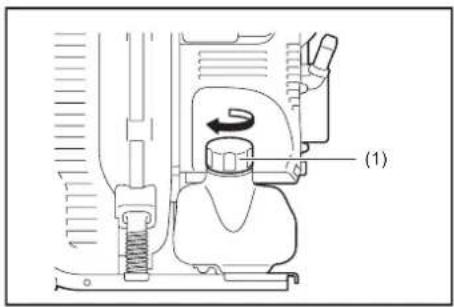

1. Motor yaginin kontrl edilmesi ve doldurulmasi

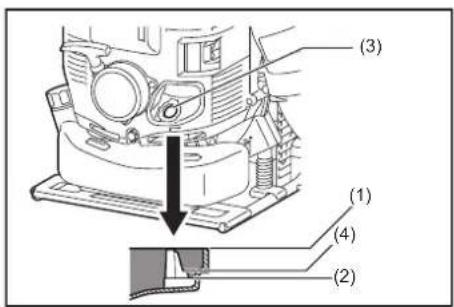

1) Motor yagi sogukken yani atomizer calismadigi zaman asagidaki prosedurü izleyin.

• Kontrol: Atomizi duzgün bir yüzeye yerleşirin ve yag kapağıniçıkarin. Yaq seviyesinin, yag seviyesi gõstergesinin (3)ust (1) ve alt (2) sinir isaretleriarasinda oldugunu kontroledin. Yag, 100 ml seviyesinden (4) daha azsa yeni yagdoldurun.
• Yag ekleme: Atomizeri dizgün bir yüzeye yerleştin ve yag kapagini Çikarin. Yag seviye goftergesinin üst sinirina kadar yag doldurun.

2) Ortalam a lark motor yagin genellikhe her 20 saat calismada bir eklenmesi gerekir. Bu yag degistime araligi atomizeri yaklasik 10 - 15 sefer yeniden doldurmaya karilik gelir.
3) Yagi, kirlendigiinde veya dikkati cekecek olcude renk degistirdigiinde degistirin. (Yag degistirme proseduru ve sikigi icin P. 256 bolumne bakin.) Önerilen yag: DOLMAR orjinal yag veya SAE10W-30 yag, API SF sinifi veya üsti (otomobiller icin 4-zamanli motor yagi) Yag kapasitesi: Yaklasiok 0,22 l (220 ml)

DIKKAT:

• Atomizer dok olarak saklanmazsa seviye goftergesinden motora yag akabilir ve yag seviyesi kontrol edilirken hatali olcume neden olabilir. Bu ise motor yagi eklerken yanlisikla fazla doldurmaya yol acabilir. Daima dok konumda saklayin.
• Ust yag siniri asilirsa, bu durum yaig kirenmesine ve fazla yagin yanmasindan kaynaklanan beyaz bir duman cikmasina neden olur.

Kontrol Noktas#1: Yag eklerken yag kapagi ile ilgili kontroller

• Yag kapağınıçikarmadan once açıkligın etrafindaki kiri ve pisi silip temizleyin.
• Yag kapaçini cikarin ve kum, kir ve diger yabanci maddelerin bulasmamasi için temiz bir yüzye yerleşirin. Gerekl özen gosterilmze se bu tip maddeler kapaçya yapşarak motor yagini bozabilir. Kum, kir ve yabanci maddeler iceren kirli bir yag yetersiz yaglanma nedeniyle motorda asiri bir asinmaya neden olabilir ve bu durum ariza ile sonuclanabilir.

Kontrol Noktasi #2: Yag eklerken yag dokulürse

• Atomizerin disina yag dokulurse motor yagi kirlenip bozulabilir. Bu sebeple motoru baslatmadan once dokulen yag varsa silip temizleyin.

2. Yakit beslemesi

UYARI:

Yakit doldururken tutusma veya yangini onlemek icin asagidaki talimatlara mutlaka uyun:

Yakit dolumu ateşten uzak bir yerde yapilmaldir. Yakit dolumu yapilan yerin yakinina asla ates (sigara, vb.) getirmeyin.
Yakit doldurmadan once motoru durdurun ve motorun sogumasini bekleyin.
- Düz bir yüzeyde yakit doldurun. Sabit olmayan veya iyi havalandirilmayan yerde yakit doldurmayin.

• ly iik ve gorus kosullarinda yakit doldurun.

-Acik temiz bir yerde yakit doldurun.

Yakit dolu olan yakit deposu kapagini yavaça acin. iç basinçtan dolayi yakit disari sicryabilir.
-Yakiti dokmemeye dikkat edin. Dokulan yakit silinerek temizlenmelidir.

Gerekenden fazla miktarda yakit koymayin.

Yakit dolumunu iyi havalandirilan bir yerde yapin.

Yakiti dikkatli bir sekilde kullanin.
Cilde yapisan veya goze giren yakit aleri veya tahrige neden olabilir. Herhangi bir fiziksel anormallik tespit edilmesi durumunda derhal tibbi uzmana basvurun.

Yakit saklama suresi

Iiy havalandirlan ve dogrudan gunes gormeyen bir yerde ozel bir kapta saklansa bile yakitin 4 hafta icerisinde tuketilmesi gerekir. Ozel bir kap kullanlmazsa ya da kap kapatilmazsa yakit bir gun icinde bozulabilir.

Makine ve dolum deposunun saklanmasi

• Makineyi ve depoyuDOGrudan guneI almayan, serin bir yerde muhafaza edin.
• Kesinlikle yakiti arac icinde ya da bagajda birakmayin.

Yakit

Motor 4-zamanl bir motordur. Mutlaka otomobil benzini (normal benzin veya super benzin) kullanin.

Yakithususlari

• Asla motor yagi iceren yakit karisimi kullanmayin. Aksi takdirde, asiri carbon birikimi veya mekanik hasarlar meydana gelebilir.
• Bozulmus yakit kullanilmasi, calistirma sorunlarina yol acabilar.

Yakiti doldururken motoru durdurduugunuzdan ve motoru sogodugundan emin olun.

Yakit doldurma yontemi

• Atmosfer basincinda degisiklik olmaması icin tankin kapagini bir miktar gezetin.
  Depo kapa gikin cikartin ve yakit doldurun. Bu islem sirasinda yakit doldurma deligi yukari bakacak sekilde yakit deposunu egerek depo icerisinde havanin bosalmasin saglayin. (Yakiti asla yag doldurma deligine kadar tankin tamam dilacak sekilde doldurmayin).
  Yakit doldurduktan sonra, depo kapagini sikica kapatin.
• Depo kapağinda kusur veya hasar varsa, degişirin.
• Aksi takdirde tank kapağı asınir. Her iki veya üç yildı bir tanık kapağınıdehyişirin.

MOTORU BAŞLATMA VE DURDURMA

1. Barangatma

UYARI:

• Motoru asla yakit dolumu yapilan yerde baslatmaya calismayin. Motoru baslatirken en az 3 m mesafe birakin. - Aksi takdirde, tutusma veya yangina neden olabilir.
• Motordan cikan egzoz gazi zehirlidir. Motoru tnel, bina, vb. gibi iyihavalandirilmayan yerlerde calistirmayin. -Motorun iyihavalandirilmayan yerlerde calistirilmasi egzoz gazindan zehirenmeye neden olabilir.
• Balaattiktan sonra ses, koku veya titresimde herhangi bir anormallik tespit edilmesi durumunda motoru hemen durdurun ve konrol edin.

Motor, boyle bir anormalliige kulak vermeden calistirilrsa kaza meydana gelebilir.

• Durdurma kumanda kolu "O" konumuna alindi ginda motorun durduğunu kontrol edin.
• Makineyi baslatmadan once solusyon boşaltma kolunun kapali oldugundan emin olun.

1) Motor soğukken veya yakit doldurduktan sonra (soğuk calistirma):

(1) Bu makineyi duz bir zemin uzerine yerleşirin.

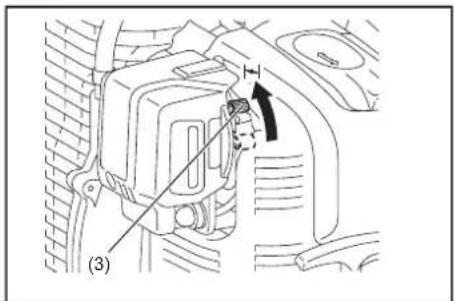

(2) Durdurma kumanda kolunu (1) "i" konumuna alin.

(3) Yakit ana pompaya girene kadar ana pompaya (2) art arda bastirmaya devam edin.

Yakit genellike 7 ila 10 kez basildiginda karburbatore ulasir.
- Ana pompaya cok fazla basilirsa, fazla benzin yakit deposuna geri doner.

(4) Jikle kolunu kaldirin (3).

(5) Motorun hareket etmesini onlemek icin hava temizleyici kapagini sol elle tutun, sabit konuma gelmesini saglayin.

(6) Marş kolunu, sikişirmayı hissedene dek yavaşçacoğin. Ardınan Güçlübir sekilde çekin. Motoru baslatmak ilen iki-üc sefer denemenz gerekebilir.

• Ipi sonuna kadarcekmayin.
• Mars kolunu hafficone yuvasina geri getirin. Aksi takdirdecekilmis olan mars kolu vucudunuza vurabilir veya dizgün bir sekilde geri sarilamayibilir.

(7) Motor calismaya basladiginda, bir yandan motorun calismasini kontrl ederken, jikle kolunu kademeli bir sekilde acin. Sonunda jikle kolunun tamamen en alt konuma geldiginden emin olun.

• Hava veya motor sogurken, jikle kolunu yavaşa indirin. Aksi takdirde motor durabilir.

(8) Kumanda sapindan kavrayin (kilitleme kolu kavrama ile birlikte acilir) ve gaz dugmesini isinma calismasi icin cekin. Isitma islemine 2 ila 3 dakika devam edin.
(9) Motorun donusu stabilize oldugunda ve motor yavastan hizlya dokru yumusak bir sekilde kisma mandali ile hizlandiginda isinma calismasi tamamlanir.

NOT:

• Jigle kolu "CLOSE" (kapali) konumdan daha ileri alinirsa motor hasar gorebilir.
• Motor bir patlama sesi ile durursa veya motor calisir faktat jikle kolunun calismasindan once durursa, kolu "OPEN" (acik) konuma dondurun ve motoru tekrar baslatmak icin mars kolunu birkac kez cekin.
  Kullanicj, jgle kolu "CLOSE" (kapali) konumda birakilmis olarak mars kolunu birkac kez cekmeye devam ederse yakitin fazla emilmesinden dolayi motorun calistirimalasiz zor olabilir.
  Yakitin fazla emilmesi durumunda bujiyi cikarin ve fazla yakiti boşaltmak icin kolu birkac kez hizl bir sekilde cekin. Buji tirnaginci kurulayin.
  Gaz dugmesi duuk hiza ayar l ola bile gaz valfi rolanti ayar vidasina temas edecek konuma donmezse valfin uygun bir sekilde donmesini saglamak uzere kontrl kablosu yakalam durumunu dizeltin.

2) Motor sicakken (sicak calistirma)

(1) Motoru diz bir yüzye yerleştinr.
(2) Ana pompa birkaq kez basin.
(3) Jigle kolunun açık olduğunu kontrl edin.
(4) Motorun hareket etmesini onlemek icin hava temizleyici kapagini sol elle tutun, sabit konuma gelmesini saglayin.
(5) Marš kolunu, sikistirmayi hissedene dek yavassa cekin. Ardindan gülü bir sekilde cekin.
(6) Motoru baslatmakta zorlaniyorsaniz gaz valfini yaklasik 1/3 acin.

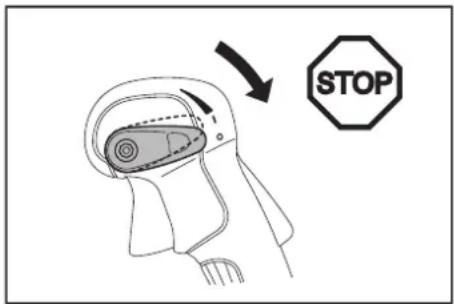

2. Durdurma

1) Motor hizini azaltmak icin gaz duğmesini birakin ve durdurma kumanda kolunu "O" konumuna alin.

RÖLANTI HIZININ AYARLANMASI

TEHLIKE:

• Karbüratorün ayari teslimattan once fabrikada yapilmışir. Rölanti ayari disinda asla ayarlamayın. Ayarlama yapilması gerekirse, lüften yetkili servis merkezinize basvurun.

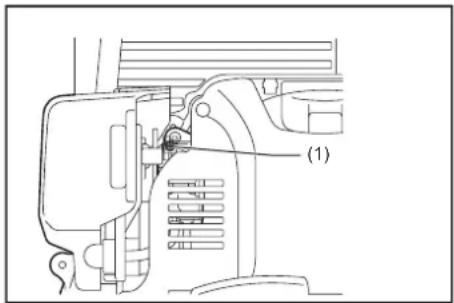

Rölanti hizinin kontrolü

Rölanti hizin 2.800 dak-1 olarak ayarlayin.

• Devir hizinin degistirilmesi gerekirse ayar vidasini (1) yildiz tornavida ile ayarlayin.
• Ayar vidası saga dondurulurse motor devri artar. Ayar vidası sola dondurulurse motor devri dusir.

ÇALISTIRMA YONTEMİ

Filtrenin takilmasi

Atomizerin solusyon tankin agzinda ve boru girisinin bas kisminda filtrer mevcuttur.

Filtrenin takil oldugundan daima emin olun.

Filtreyi takmak icin iterek yerine oturtun.

Filtreyi cikarmak icin cekerek cikarin.

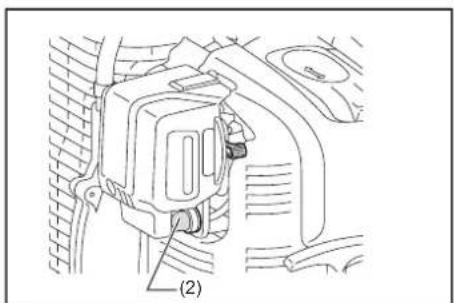

UYARI:

Tank kapagini dikkatlice sikin. Tank kapagi sikilanmazsa solusyon sizabilir, basingta duus ve benzeri sorunlar cikabilir.

Omuz askisinin ayarlanmasi

Omuzu askisini atomizeri taɪrken rahat calɪsɪlabilecek bir uzunluɡa ayarlayin.

Sekilde gosterildigi gibi ayarlayin.

Bel kayisi (istege bagli aksesuar) operatörün aleti daha dengeli taşimasini saglar.

Kumanda kolunun ayarlanmasi

Kumanda kolunu mafsal borusu uzerinde en rahat yere getirin.

Solusyon tankin doldurulmasi

1. Contanin (1) iyi durumda oldugundan emin olun ve gres yagille yaqlayip temizleyin.
2. Atomizeri diz bir yüzeye yerleştinir.

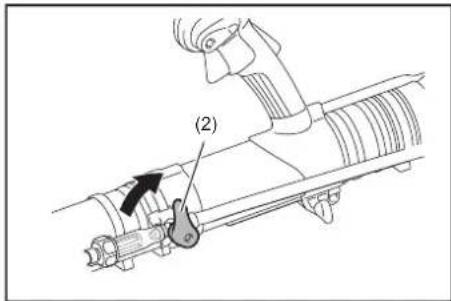

1. Solusyon tankini doldurmadan once solusyon basaltma kolunu (2) kapattiginizdan emin olun.

2. Solusyon tanki 15 litre solusyon alabilir.

Tank dolu oldugunda solusyon dahil toplam agirlik yaklaik 30 kg'dir.

Solusyonun miktarini ayarlayarak solusyon dolu iken atomizerin cok agir olmamasini ve bir operatoren gucunun yetecegi sinirl darhilinde oldugundan emin olun.

10 litre solusyon eklendiginde (yani eklenen solusyonun seviye isareti tankin yan tarafinda bulunan 10 litre isaretini gosterdiginde) toplam urun agiriigi yaklasik 25kg^ .

Makinenin toplam agirliginin erkekler icin 30 kg', kadinar icin ise 25 kg' aşmamasi tavsiye edilir.

Solusyon tankindaki solusyon miktarini kontrl etmek icin atomizerin yan tarafindaki boruda bulunan solusyon seviyesini referans olarak kullanin.

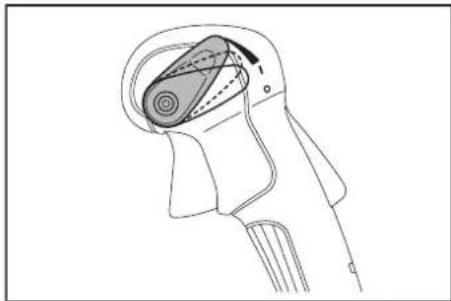

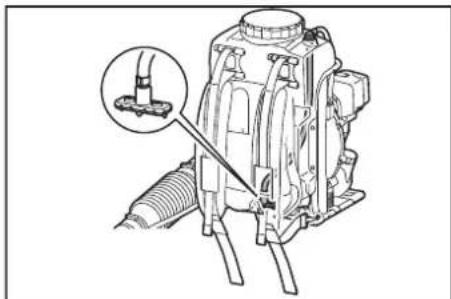

Solusyon kari stirma islevi

Solusyon tankindaki solusyon kari stirma cihazi solusyonun piskurtme islemisirasinda olusan hava kabarciklan ile karismasini saglar.

Motor hizini artirmak icin, kumanda sapindan kavrayin (kilitleme kolu kavrama ile birlikte acilir) ve gaz duqmesini cekin.

Gaz duğmesine uygulanan basınç motor hizinin kontrolsun saglar.

Durdurma kumanda kolunun konumu gaz dugmesinin acisini sinirlandira

Durdurma kumanda kolu icin dort konum mevcuttur. "O" (motoru durdurma), "I", gaz duğmesi acisini sinirlandiran iki konum.

"I" konumu motor hizini kisitlamaz (gaz dugmesini tamamen cekebilirsiniz).

Gaz dugmesinin aciI "I" konumunun bir basamak ustunde kistlanir. Durdurma kumanda kolunu "I" konumunun ustunde bir basamak daha hareket ettirirseniz gaz dugmesi daha fazla kistlanmis olur.

Calisma sirasinda motor hizini calisma yeri be kosullarina uygun olarak ayarlayin.

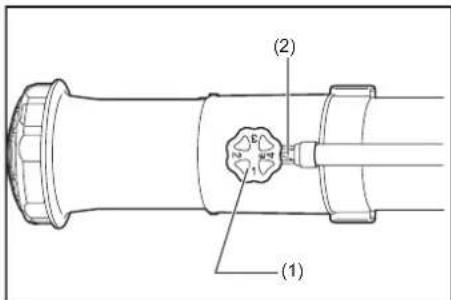

Sivi ayar dugmesi

Sivayardugmeleribizdizi farklbosaltmahizlarunar.

Bosaltma hizinin ayarlanmasi

Sivayardugmesiucgenisareti(2)ilehizalanacaksekildeisterenbosaltma hizin elde etmek icin ikinci nozil uzerindeki sivayardugmesini(1)dondurun.

Boşaltma hizi

Düz boruyu yatayla 0 derece ile eksi derecelerarasinda bir aci yapacak sekilde tutar piskurtme yapin.

Düğme konumu Boşaltma"—L/dak) ortalamada"—değer)
1 0,36
2 1,0
3 1,6
4 2,5

NOT:

Yukandaki tabloda gosterilen rakamlari kullanim icin bir kilavuz olarak kullanin, bu rakamlar solusyon tanknda kullanan kimyasal solusyonun yogunluguna gore degisebilir.

Solusyon boasaltma kolu

Solusyon beslemeyi baslatmak icin (A), solusyon boşaltma kolunu (1) boruya yatay olarak dondürün.

Solusyon beslemeyi durdurmak icin (B), solusyon bosaltma kolunu boruya dikey olarak dondurun.

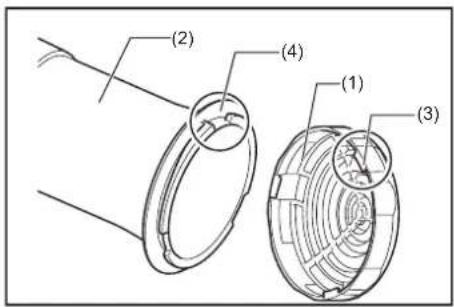

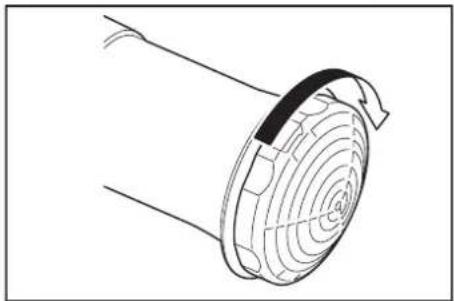

Sicrama onleyici kapagin takilmasi

Sicrama onleyici kapaigi (1) takmak icin, sicrama onleyici kapaigi cikintili kismi (3) ust nozildaki centik (4) ile hizalanacak sekilde ust nozila (2) takin.

Sicrama onleyici kappa iat yonunde tam olarak cevirerek cikarin.

Sicrama onleyici kapagi cikarmak iqin de yukandaki islemin tersini uygulayin.

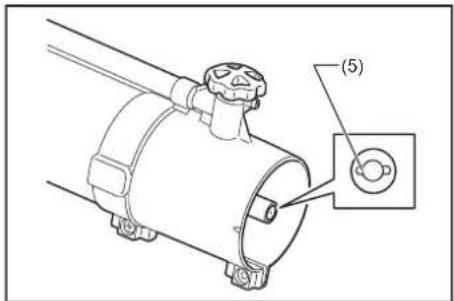

Nozilin "az miktarda solusyon boşaltma nozilina" (isteğe®, aksesuar) cevrilmesi

Az bir miktar solusyon un puskurtulmesi gerektiginde, nozil kapagini makine ile birlikte saglanan kucuk boasaltma delikli farkli bir tip nozil kapag il degi sterin.

Nozili degistirmek icin, asagidaki prosedur izleyin.

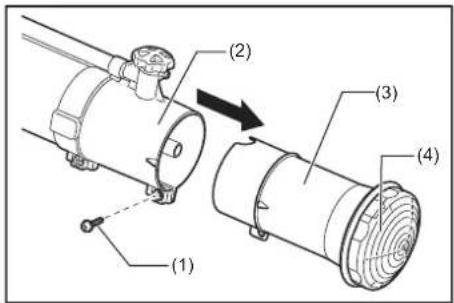

1. Ikinci nozilin (2) uzerindeki vidayi (1) dokun, ardindan ust nozili (3) ve sigrama onleyici kapagi (4) cikarin.

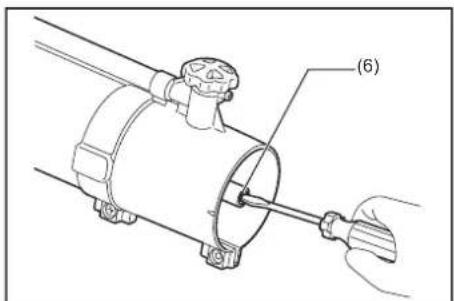

1. Düz uclu bir tornavidayi nozin üst kismindaki yariga (5) yerleşirin ve saatin aksi yonde sonuna kadar cevirerek nozil kapagimi (6) Çikarin.

1. Kucuk boşaltma delikl diğer nozili takın.

NOT:

• Kullanacaginiz kimyasalin cinsine (viskoitesine) gore bu iki nozildan uygun olani seksin.

Nozil tipi Kimyasalın visk	ozitesi Kimyasalırneği Boşaltma"—L/dak)*
Alüminyum nozil (günı renk) (7) *2	Yüksek MALATHION (Yağ ile karişimi.) 0,14
Pirçın nozil (altin renk) (8) *2	Düzük Aqua K-Othine (Suyla karişimi.) 0,075
Zimba,isaretli pirçın nozil (altin renk) (9) *2	Düzük Cipermetrino (Suyla karişimi.) 0,060

Not 1: Tabloda gosterilen boşaltma hizi sadece su kullanıralak olçümustür ve kilavuz niteligiindir. Bu yüz kullanın kimyasallara gündeşi bilir. Not 2: Atomilerle birlikte saglanan:nozl tipi ya da tipleri ülkeş eklik bilir.

1. Üst nozili (3) takin ve vida (1) ile sabitleyin.

NOT:

• Yukarida bahsedilen "az miktarda solusyon boşaltma nozili kullanilirken sigrama onleyici kapaşi (4) takmayin ve kaybetmemek icin bir kenara ayirin.

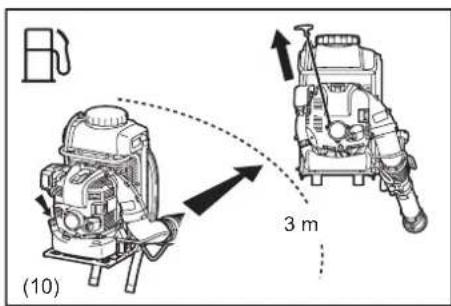

1. Dugmeyi (10) dordunc konuma getirin.

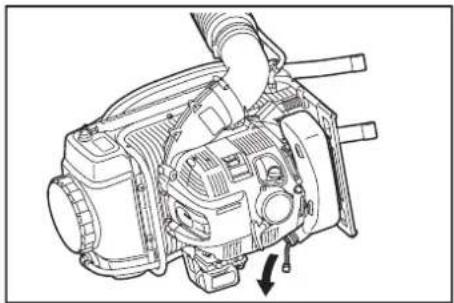

ATOMIZERIN NAKLEDILMESI

Atomizeri naklederken veya saklarken luffen dik konumda tutun.
Dik olmayan bir pozisyonda nakletmek veya saklamak atomizerin motorun un icine
yag dokulmesine neden olabilir. Bu ise yag kacaklarina ve yanan ya'dan dolayi
beyaz dumana neden olabilir ve hava filtresi yag ile kirlenebilir.

TEHLIKE:

• Atomizeri naklederken motoru mutlaka durdurun.

Solusyon tankinbosaltilmasi ve temizlenmesi

UYARI:

Solusyon tankini temizlerken ve boşaltırken mutlaka kauçuk/kimyasala dayanikl edivenler girin.

Solusyon tankinin bosaltimasi

UYARI:

• Kimyasallari veya durulama sularini asia solusyon tankinir altindaki kapagi agrak bosaltmayin.
• Bosaltmadan once ve sonra, solusyon boşaltma kolunun kapali olduğundan emin olun.

• Kullanim kilavuzunda anlatilan yontem uygulandiktan sonra solusyon tankinda hala kymasal solusyon varsa, makineyi boru tarafina dokru egerek kalun tum solusyonu boşaltin.

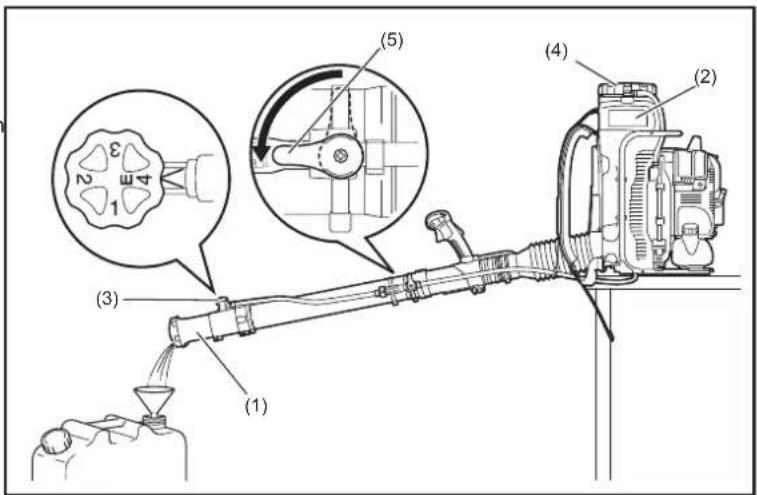

• Atomizeri diz bir yüzeye yerleşirin. Nozili (1) solusyon tankin (2) tabanindan daha alçak bir konuma yerleşirin ve alici kabi altina yerleşirin.

• Dugmeyi (3) E konumuna getirin.
• Tank basincini bosaltmak icin solusyon tanki kapagini (4) bir miktar gesetin.
• Solusyon boşaltma kolunu (5) açın. Kimyasal solusyon nozildan boşatlir.
• Tankin icini suyla temizleyin.

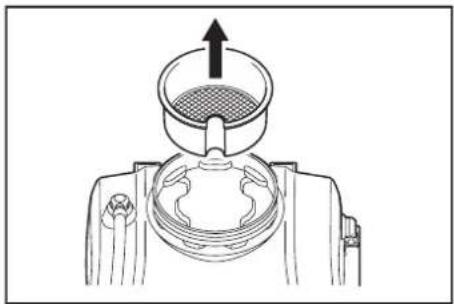

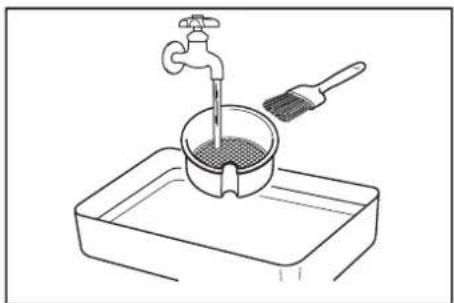

Solusyon tankinin filtresinin temizlenmesi

Tank kapagini dokun ve tankin icindeki filtreyi cikarin, kullanimin ardindan filtreyi temizleyin.

Borubagliantisinin temizlenmesi

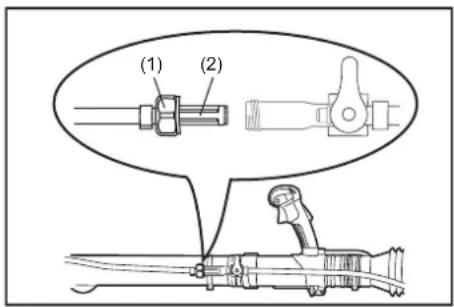

UYARI:

• Solusyon bosaltma kolu aikken hortum kelepesini, boru ya da kapagi cikarmayin.

• Solusyon boşaltma kolu acıkken kapalık veşsetmeyin.

• Filtre (2) ile birlakte Çikan kapaği (1) gezşetip seksün.

• Filtredeki toz ve paraciklari giderin.
• Filtreyi orijinal konumuna geri koyun. Kapagi iyice sikiqinizdan emin olun.

KONTROL VE BAKIM

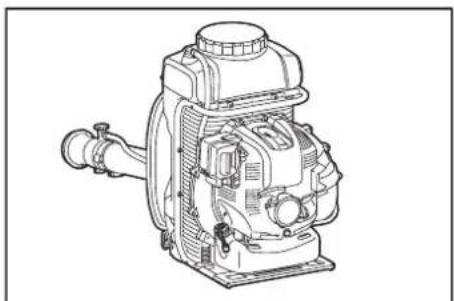

TEHLIKE:

• Kontrol ve bakim öncesinde motoru durdurun ve soğumasıni bekleyin. Buiyi ve bujı baslügen daçıkarin.
• Motor durduktan hemen sonra veya buji kapagi takil degilen kontrl y da bakim islemleri yapilmaya kalkisirsa, operatior yanik yaralanmalarveya dikkatsiz baslatmadan kaynaklanan kalara maruz kalabilir.
• Kontrol ve bakim sonrasinda tum parçalarin takildigiindan emin olun. Ardindan calistirin.
• Kontrol ve bakim ilemleri icin mutlaka kauçuk/kimyasala dayanikli eldivenler giyin.

ONEMLNOT:

• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayin. Renk degisimi, deformasyon veya Çatlaklar olusabilir.

Motor yagi degisimi

Bozuk motor yagi kayan ve donen parcalarin omrunü onemli olcude azaltir. Degisim periyodunu ve miktarini mutlaka kontrl edin.

TEHLIKE:

• Genel olarak, motor durduktan hemen sonra moturun ana unitesi ve motor yagi hal siktir. Yag degisiminde motor ana unitesi ile motor yagin yeteri kadar sougudugundan emin olun. Aksi takdirde yanma riski olabilir. Ayrca, motor durduktan sonra yagin hepsi hemen motor karterine donmeyebilir. Yag seviyesini motor durduktan hemen sonra kontr otmeyin.
• Yag siniriGeorgekesekilde doldurulursa, kirenebilir vya calisma sirasinda beyaz bir duman cikartarak yanabilir.

Degistirme sikligi: Balaigicta, ilk 20 saatlik calistirma sonrasi ve sonrasinda her 50 saatlik calisma saatinde bir

Önerilen yag: API Sinifi SAE10W-30 yag, SF Sinifi ve üzeri (4-zamanl otomobil motor yagi)

Yag degistirme proseduru

1. Atomizeri diz bir yüzeye yerleştinir.

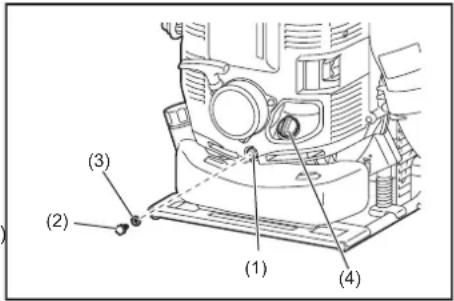

2. Bosalan yagi toplamak icin bosaltma deliginin (1) altina bir atik yag kabi koyun.

Yagin tamamini alabimesi icin kabin kapasitesi en az 220 ml olmalidir.

1. Yagin boşalması icin yag boşaltma civatası (2)减免。Yagin yakit deposu ve diger parçaların üzerine gelmemesine/DDkkat edin.

DiKKAT:

Contay (aluminyum pul) (3) kaybetmemeye dikkat edin. Yag bosaltma civatasini (2) uzerinde pislik birkmeyecek bir yere koyun.

1. Yag kapağin (4) cikarin. (Yag kapağınin (4) cikarilması yagın kolayca boşalması-SAğlar.)

DiKKAT:

• Yag kapağıni (4) üzerinde pislik birikmeyecek bir yere koyun.

• Bosaltilan yagin seviyesi duserken yagin tamamen bosaltilmasi icin atomizeri boasaltma deliginin oldugu tarafa dogry yatirin.

• Yag tamamen bosaldiktan sonra yag boasltma civatasini (2) iyice sikilayin. Civata iyice sikilmazsa yap sizintisina neden olabilir.

DiKKAT:

• Bosaltma tapasini yerine takarken contayi (aluminyum pul) (3) koymayunutmayin.

• Yag degistirme prosedur sirasinda yag ekleme, seviye yeteri degilken yag eklemek icin aynca anlatilan prosedurle aynidir. Yagi daima yapkapaginin altindaki agizdan doldurun.

(Belirtilen yağ seviyesi: Yaklask 220 ml)

1. Yagi doldurduktan sonra yag sizintilarin onlemek icin yag kapagini (4) iyice sikin.

Motor yagi degisimhususlar

• Bosaltilan motor yagini kesinlikle cope, topra va vya kanalizasyon giderine dokmeyin. Yagin bertarafi ilgili kanunla uygun sekilde gereklesteirilmidir. Yagin bertarafi icin daima ilgili kanun ve yonetmeliklere uyun. Bilinmeyen hususlarla ilgili olarak daima Yetkili Servis Personeline danisin.
• Yag, kullanilmadan saklansa bile bozulur. Kontrol ve değisimi duzenli araliklarla yapin (6 ayda bir yeni yag ile değistirin).

Hava filtresinin temizlenmesi

UYARI: YANICI MADDELER KESINLIKLE YASAKTIR

Temizlik ve Kontrol Araiigi: Gunde bir kere (her 10 calisma saati sonunda)

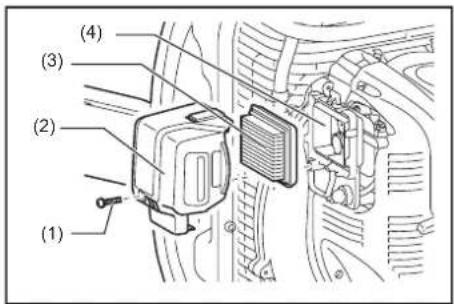

1. Düğme civatasini (1) gezşetin.
2. Hava filtresi kapagini (2) cikarin.
3. Elemani (3) cikarin ve uzerini firca ile temizleyin.

NOT:

• Eleman kuru tipte olup islatilmamalidir. Asla su ile yikamayin.

• Hasanli veya cok kirli ise elemani yenisyle degistirin.

• Hava deligine temas eden tum yagi bir bezle silin.
• Elemani hava filtresi govdesine takin (4).
• Hava filtresi kapağini takin ve tutmali civatayı sikin.

TEHLIKE:

Fazla toz yapisirsa elemani gunde birkac kez temizleyin.
- Eleman yagdan arindirilmamiis durumda calismaya devam edilirse hava filtresindeki yag disar cikarak yag kilenmesine neden olabilir.

Bujinin kontrl edilmesi

DIIKKAT:

• Bujiyi Çikarıken silindire pisi kik, kum, vb. girmemesi icin onc e bujiyi ve silindir kapagın temizleyin.
• Silindirdeki disli delige zarar verilmesini onlemek icin bujiy motor soguduktan sonra cikarmalisiniz.

• Buji disli delige duzgun bir sekilde taklmaldir. Aci yapacak sekilde takilrsa silindireki disli delik hasar gur.

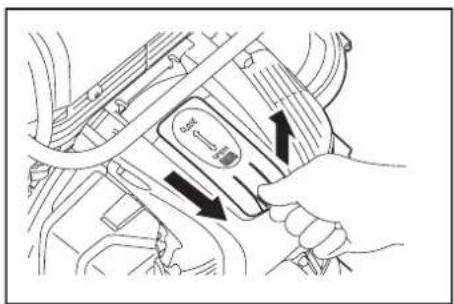

• Buji kapaginin acilmasi/kapatilmasi

Buji kapağin acin, buji kapağinin uzantisini böglanti yerinden yukari.Doğru cekin ve sagdaki sekilde gosterildigi gibi "OPEN" (ACIK) goftergesi yonunde kaydirin. Kapaşi kapatirken, kappa "CLOSE" (KAPALI) yonunde kaydirarak buji kapağinin uzantisi altindaki kilit dilinin motor kapağinin uzerine binmesini saglayin. Son olarak uzantiyi iceri dokru itin.

1. Bujinin qikarilmasi

Bujiyi takip cikarmak icin lokma anahtari kullanin.

1. Bujinin kontrl edilmesi

Bujinin iki elektrotu arasindaki açıklik (sekle bakiniz) 0,7 ila 0,8 mm'dir. Cok genis ya daçok dar oldugundaogrui akikliga ayarlayin.

Kömr birikmis veya kirlenmises bujiyi komple temizleyin veya degistirin.

Değistirmek icin NGK-CMR6A kullanin.

Yakit filtresinin temizlenmesi

Tikali yakit filtresi motorun zor calismasina veya motor devrinin yukselmemesine neden olabilir.
Yakit filtresini duzenli olarak 山 sekilde kontrl edin:

1. Yakit deposu kapagini (1) cikarin, depoyu boşaltmak icin yakiti boşaltın. Deponun icinde herhangi bir yabanci madde olup olmadiğın kontrl edin. Varsa bu maddeleri silerek temizleyin.
2. Yakit filtresini (2) tel ile yakit doldurma agzindan cekerek cikarin.
3. Yakit filtresi yuzeyi kiri ise benzin ile temizleyin. Kiri benzin yerel merciler tarafindan belirtilen yonteme uygun olarak atilmalidir. Asiri kiri filtre degistirilmelidir.
4. Yakit filtresini yakit deposuna yeniden takin ve yakit deposu kapaginci iyice sikin.

NOT:

Tank icindeki yakit filtresini yeniden takarken sekilde gosterilen konuma dondurun. Deigistirmek icin yetkili servis merkezi ile itisetim kurun.

Baglanti borusu temizleme elemanin temizlenmesi

1. Hortum kelepcesini (1) ve boruyu (2) sökun.
2. Elemani (3) cikarin ve fira ile temizleyin.
   Elemani seksip cikarmak zor olursa tutup cikarmak icin ince uclu bir alet kullanin.
3. Hasarli veya cok kiri l ise elemani yenisilye degistirin.
4. Elemani baglanti borusunun (4) icine dokru bastirarak elemanin alt noktasinin portun ucu ile ayni hizaya gelmesini saglayin.
5. Hortumu takin ve hortum kelepçesi ile sabitleyin.

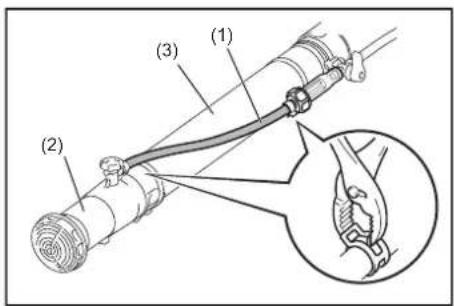

Solusyon hortumunun degistirilmesi

• Solusyon hortumunu (1) sik sik kontrol edin. Hasar goren hortum kimyasal solusyonda siziya sebep olabilir. Gerekliye hortumu asagida anlatildigi gibi yenisiyle degistirin.
• Nozili (2) borudan (3) cikarin.
• Hortum kelepcesini gevsetin ve ardindan eski hortumu yenisiyle degistirin.

Civatalarin, somunlarin ve vidalarin kontrl edilmesi

• Gevsek civatalari, somunlari vb. sikin.
  Yakit ve yag kacaigolup olmadigiin kontrl edin.
• Güvenlçalıstirma icin, hasarlparçalariyenileriyledehyigitirin.

Contalarin ve salmastranin degistirilmesi

Motor demonte edildikten sonra yeniden takilirken, conta ve tamponlari yenileriyle degistirdiginizden emin olun.

Parçalarin temizlenmesi

• Motoru daima temiz tutun.
• Silindir açiklárina kum veya toz bulasmasina izin vermeyin. Kanatçiklara yapisan toz ve pislik sikismaya neden olur.
• Üfleme havasi hava giris izgarasindan (1) alinir. Calisma sirasinda hava debisi dusserse motoru durdurun ve hava giris izgarasinda tikaniklik olup olmadigi n kontrol edin.
• Bu tip tikankiklarin giderilmemesi motorun asiri isinmasina ve zarar gormesine neden olabilir.

UYARI:

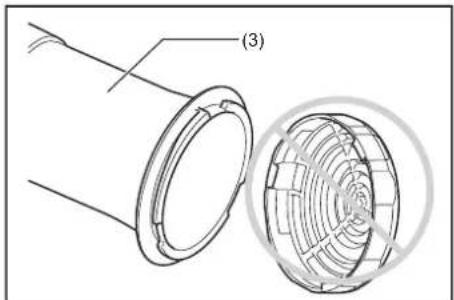

• Atomizeri asla atomizerin izgarasi olmadan kullanmayin. Her kullanimdan once izgaranin yerinde takili oldugunu ve hasarsiz oldugunu kontrol edin.

Bu kilavuzda yer almayan ve anlatilmayan her turlu bakim ve ayar isi yalinizca Yetkili Servis Merkezleri tarafindan yapilmalidir.

SAKLAMA

Yakitin boşaltilmasi

UYARI:

Yakiti bosaltilirken motoru durdurduugunuzdan ve motorun sogodugundan emin olun.
Motoru durdurduktan hemen sonra hal sicak olabilir ve yaniklara, alev alma ya da yangina neden olabilir.

DIKKAT:

• Makine uzun bir sure calistirmayacaks, yakit deposu ve karbaturdeki yakiti tamamen boasltin ve kuru ve temiz bir yerde muhafaza edin.

Yakit deposu ve karbaturordeki yakiti asagidaki proseduru takip ederek boşaltı:

1)Yakit deposu kapañinicikartin ve yakiti tamamenbosaltin.
Yakit deposunda yabanci madde kalmijsa, tamamen temizleyin.
2) Yakit filtresini bir tel yardimyla doldurma deliginden cikartin.
3) Yakit boşalana dek ana pompa basin ve yakit deposuna gelen yakiti boşaltın.
4) Filtreyi yakit deposuna yeniden takin ve yakit deposu kapaginci icice sikin.
5) Arindan motoru durana dek calistirmaya devam edin.
6) Buiyi cikartin ve birkac damla motor yaginin buji deliginden damlamasini saglayin.
7) Mars kolunu, motora motor yağı dagilacak sekilde yavaşcaçekin ve bujiyitakin.
8) Saklama sirasinda lufen makineyi dik tutun.
9) Cikan yakiti iyi havalandirilan bir yerde ozel bir kaba alin.

Solusyon tankinbosaltilmasi

UYARI:

• Solusyon tankini bosaltilirken motoru durdurdugunuzdan ve motorun sogudugundan emin olun.
  Motoru durdurduktan hemen sonra halai sicak olabilir ve yaniklara, alev alma ya da yangina neden olabilir.

Atomizeri saklamadan once, solusyon tankini "Solusyon tankin boaltimmasi ve temizlenmesi basliki bolüme basvurak solusyonu boşaltı.

Solusyon tankin üstendeki filtrin temizlenmesi

Atomizeri saklarken, solusyon tankin unstundeki filtrey daima temizleyin.

Filtreyi temizlemek icin "Solusyon tankinin boşaltilması ve temizlenmesi"—baslikl bolüme basvurun.

Boru baglantisindaki filtrin temizlenmesi

Atomizeri saklarken, boru baglantisindaki fllreyi daima temizleyin.

Filtreyi temizlemek icin "Solusyon tankin bosaltimasi ve temizlenmesi baslikl bolme basvurun.

DIKKAT:

• Atomizeri saklarken motoru mutlaka durdurun.

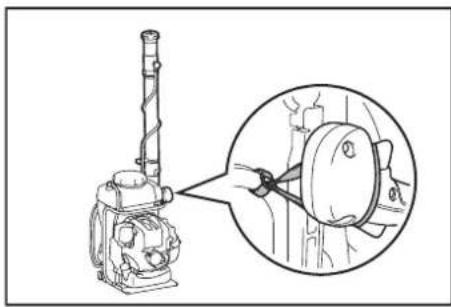

Düz boruyu sekskanan el askisi ile tutma

Atomizeri saklarken, duz boruyu sasiye bagli el askisi ile tutun.

Borbu konumda tutulduugunda unitenin nakledilmesi kolay olacaktir.

Bakim araligi

ÇalımasuresiParç	Kullanımdanòn	Yağlamadansonra	Günlük(10 sa)	30 sa 50	sa 200 sa		Kapama/bekleme	Ilgili Sayfa
MotorWAY Kontrol edin		○						246
		Degışirin				○1			256
Parçaların siklması(cıvata, somun)	Kontrol edin	○						258
Solüyon tankifiltrresi	Kontrol edin	○						255
	Temizleyin			○				255
Boru böglantısfiltrresi	Kontrol edin	○						256
	Temizleyin			○				256
Yakı deposu Temizleyin/kontrol edin		○						-
		Yakı boşaltı						○3	259
Gaz dizgmesi Çalımasa			○					-
		kontrolü
Durdurma kumanda kolu	Çalımasakontrolü		○					249
Rölanti devri Kontrol edin/ayarlayin				○				249
Hava temizleyici Temzleyin				○				257
Ateşleme bujisı Kontrol edin				○				257
Soğutma havakanalı	Temizleyin/kontrol edin			○				259
Yakı borusu Kontrol edin				○				258
		Degışirin					○2		-
Yakıfiltrisi Temizleyin/degışirin								258
Hava eme vallifile havahahl iyeharafıarasındaki boşlük	Ayarlayin					○2		-
Yaq borusu Kontrol edin						○2		-
Motorationallybakimi						○2		-
Karbürator Yokı boşaltı							○3	259

1 Ik degişirmeyi 20-SAATlik calisma sonrasinda gerçekleşirin.
2 200 calisma saati sonrasi kontroller icin, Yetkili Servis Merkezine veya bir makine atolyesine danisin.
^*3 Yakit deposunu boşaltık tan sonra, motoru calistirmaya devam ederek karbüratördeki yakitin boşalmasini saglayin.

SORUN GIDERME

Onarim talebinde bulunmadan once sorunu kendi kendinize kontrl edin. Herhangi bir anormal durum tespit ettginizde, makinenizi bu kilavuzda verilen aqiklamalaragore kontrl edin. Hiçbir parçayı aqiklamalarin aksinirbir sekilde degistirmeyin ve sokmeyin. Onarim icin, Yetkili Servis Merkezine veya saticiniza basvurun.

Anormal durum Olasi nedeni (ariza) Çüzümü
Motorentriesı calismıyor. Açma/kapama Dennisı nebuln "CLOSE" (kapalı) konuma getirin.	Yakilit pompasi calismıordur. 7 ila 10 kez basin.	Açma/kapama Dennisı "START" (BAŞLATMA) konumuna ayarlayın.
	Marş ipini çekme Higginsı yavaşir. Güçlü bir sekilde çekin.
	Yakilit azır. Yakit doldurun.
	Hatalı jikle konumu.	"CLOSE" (kapalı) konuma getirin (soğuk başfatma). "OPEN" (açık) konumuna getirin (sıçak başfatma).
	Yakit filtresı tikanışir. Temizleyin.
	Bükülműs ya da tikanış yalık hortumu.	Yakit hortumunu düzellin ya da yanisyle değistirin.
	Yakit kirlenmişstir.	Bozuk yakit baslatmayı zorlaşirir. Yeni yakılıtadehyegrilir. (Önerilendehyegrilme siklrı: ayda 1 kez)
	Yakit emisi aşırirdir.	Gaz Dennisı orta devirden)yükseldevire getirin ve motor calisma kadar marş kolun çekin. Motor hala calismazsa, bujlıçıkartin, tirnagın kuruması sverige ve bu parçaları tekrar başlangıctaki gibi geri takın. Ardindan belirtildigi gibi baslatin.
	Buji kapasıçıkışir. Salık seksilde takın.
	Buji kirlenmişstir. Temizleyin.
	Buji acıkkışnormaldehyildir. Acıkkışayarlayın.
	Bujide anormallik. Değistirin.
	Karbürator normal calismıordur. Kontrol ve bası talebinde bulunun.
	Marş ipi çekilem iyor ya da his ic sikırma hissedilm;yor.	Kontrol ve basim talebinde bulunun.
	Tahrik sistemi/elektrik sistemi normal calismıyordur. (Açma/kapama Dennisi, kablo arizasi, konetör arizasi vb.).	Kontrol ve basim talebinde bulunun.
Motor hemen duruyor. Motor devri:yükselm;yor.	Isinna yetersizdir.	Isinna prosedürün uygulayın.
	Motor isinmasırağmen, jikle kolu "CLOSE" (kapalı) konumdadir.	"OPEN" (açık) konumuna getirin.
	Düzuk rolanti devri.	Rölanti devrini ayarlayın.
	Yakit filresı tikanışir. Temizleyin.
	Hava temizleyici kılıngmi veya tikanışir.	Temizleyin.
	Karbürator normal calismıordur. Kontrol ve bası talebinde bulunun.
	Egöz susturucusu anizlaki (tikalı vb.).	Kontrol ve basim talebinde bulunun.
	Anormal tahrk sistemi/elektrik sistemi.	Kontrol ve basim talebinde bulunun.
	Kisma teliçıkışir.	Salıkentriesı takın.
Motor durmuyor. ↓ Motoru rrolantide calistırı ve jikle kolunu "CLOSE" (kapalı) konuma getirin.	Konektörçıkışir.	Salıkentriesı takın.
	Elektrik sistemi normal calismıyordur.	Kontrol ve basim talebinde bulunun.

Isitma calistirmasi gereklesteirildikten sonra, motor calismiyorsa:
Kontrol edilen parcalarda herhangi bir anormal durum tespit edilmezse, kisma mandalini yaklasik 1/3 tur acin ve motoru calistirin.

Makita Jan-Baptist Ynkstraat 2, 3070, Belgiu
Makita Corporation Anjo, Aichi, Japan
