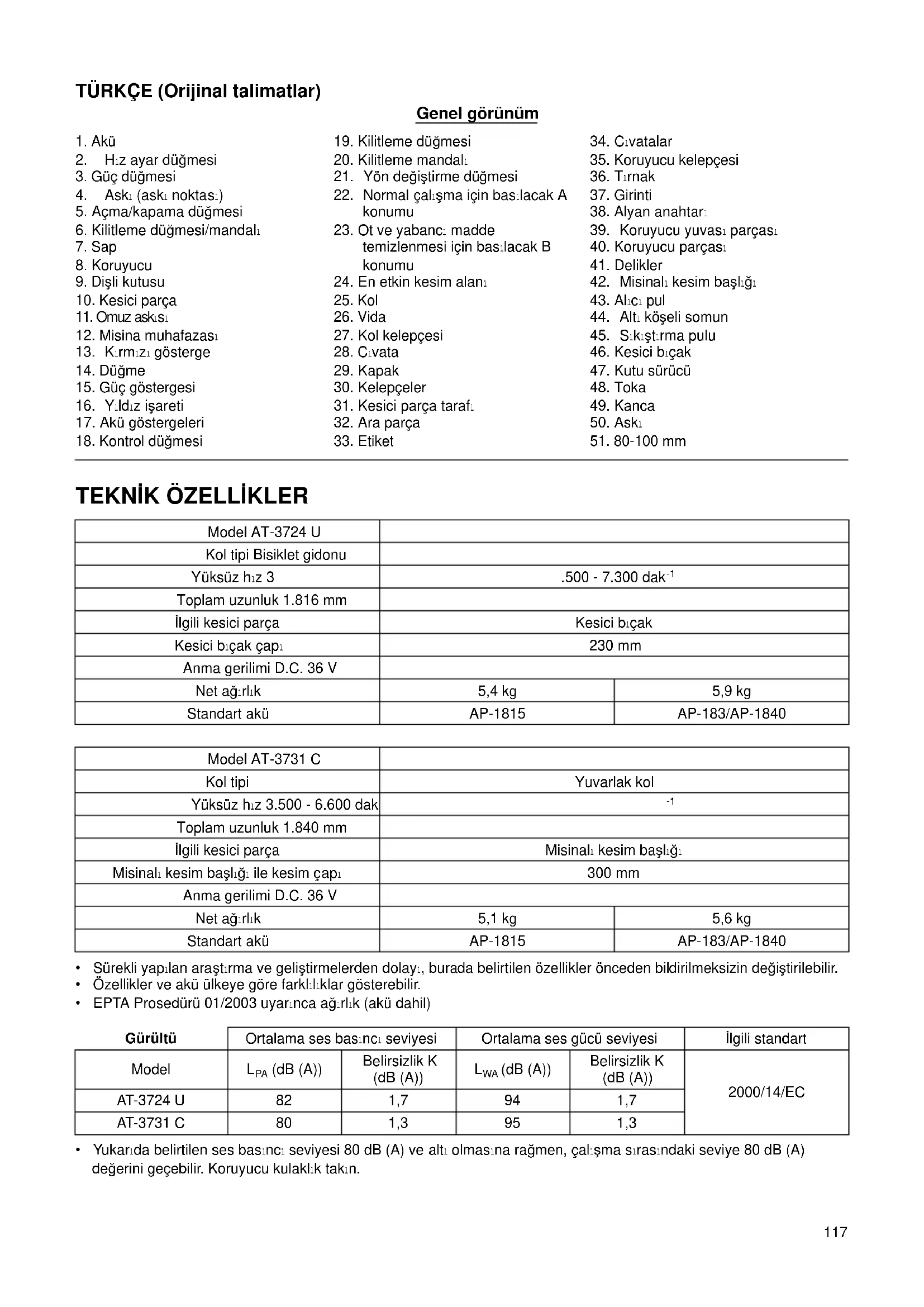

KULLANIM KILAVUZU AT3731C DOLMAR

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ve akü ülkeye göre farklılıklar gösterebilir.

• EPTA Prosedürü 01/2003 uyarınca ağırlık (akü dahil)

• Yukarıda belirtilen ses basıncı seviyesi 80 dB (A) ve altı olmasına rağmen, çalışma sırasındaki seviye 80 dB (A) değerini geçebilir. Koruyucu kulaklık takın.

4. Askı (askı noktası)

5. Açma/kapama düğmesi

6. Kilitleme düğmesi/mandalı

13. Kırmızı gösterge

19. Kilitleme düğmesi

20. Kilitleme mandalı

21. Yön değiştirme düğmesi

22. Normal çalışma için basılacak A

23. Ot ve yabancı madde

temizlenmesi için basılacak B konumu

24. En etkin kesim alanı

31. Kesici parça tarafı

35. Koruyucu kelepçesi

39. Koruyucu yuvası parçası

40. Koruyucu parçası

42. Misinalı kesim başlığı

44. Altı köşeli somun

üksüz hız 3 .500 - 7.300 dak

Toplam uzunluk 1.816 mm İlgili kesici parça Kesici bıçak Kesici bıçak çapı 230 mm Anma gerilimi D.C. 36 V Net ağırlık 5,4 kg 5,9 kg Standart akü AP-1815 AP-183/AP-1840 Model AT-3731 C Kol tipi Yuvarlak kol Yüksüz hız 3.500 - 6.600 dak

Toplam uzunluk 1.840 mm İlgili kesici parça Misinalı kesim başlığı Misinalı kesim başlığı ile kesim çapı 300 mm Anma gerilimi D.C. 36 V Net ağırlık 5,1 kg 5,6 kg Standart akü AP-1815 AP-183/AP-1840 Gürültü Ortalama ses basıncı seviyesi Ortalama ses gücü seviyesi İlgili standart Model L

(dB (A)) Belirsizlik K (dB (A))

• Belirtilen titreşim emisyonu değeri, standart test yöntemine göre ölçülmüştür ve makinenin diğer makinelerle karşılaştırılması için kullanılabilir.

• Belirtilen titreşim emisyonu değeri ayrıca maruziyetin ön değerlendirilmesinde de kullanılabilir. UYARI:

• Elektrikli aletin gerçek kullanımı sırasında ortaya çıkacak titreşim emisyonu, aletin kullanılma şekline bağlı olarak belirtilen emisyon değerinden farklı olabilir.

• Gerçek kullanım koşullarındaki maruziyeti tahmin ederek (örneğin, aletin açılma süresine ek olarak kapalı konuma getirildiği ve rölantide çalıştığı süreler gibi çalışma döngüsünün tüm bileşenlerini dikkate alın), kullanıcıyı kor umak için gerekli güvenlik önlemlerinin alındığın dan emin olun. AT-3724 U modeli için Simgeler END116-1 Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin. ....................... Gerekli önlemleri alın ve dikkatli olun. ............ Kullanım kılavuzunu okuyun. ...................... Tehlike! Sıçrayan yabancı maddelere karşı dikkatli olun. ...................... Makine ile etraftaki kişiler arasında en az 15 m mesafe olmalıdır. ............... İnsanların yaklaşmasına izin vermeyin. .............. En az 15 m’lik mesafe bırakın. ..................... Geri tepmeye izin vermeyin. ...................... Baret, gözlük ve kulaklık kullanın. ...................... Koruyucu eldiven takın. ...................... Altı kaymayan sağlam ayakkabılar giyin. Çelik uçlu koruyucu ayakkabılar tavsiye edilir. ...................... Neme maruz bırakmayın. ............. İzin verilen maksimum makine devri. ............... Sadece AB ülkeleri için Elektrik cihazları ve pilleri ev çöpüyle birlikte atmayın! Elektrikli ve Elektronik Cihaz Atıkları, Pill er ve Aküler ve Pil ve Akü Atıkları Hakkındaki Avrupa Yönergeleri ve bunların ulusal kanunlara göre uygulanışı uyarınca kullanım ömrünü tamamlayan elektrikli cihazlar ve piller mutlaka ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. Yalnızca Avrupa ülkeleri için ENH024-8 AT Uygunluk Beyanı Aşağıda imzaları bulunan ve Dolmar GmbH tarafından yetkilendirilmiş Rainer Bergfeld DOLMAR makine(ler) ile ilgili şu hususları beyan eder: Makinenin Adı: Akülü Yan Tırpan Model Numarası/Tipi: AT-3724 U Teknik Özellikler: bkz. “TEKNİK ÖZELLİKLER” tablosu. seri üretimdir ve Şu Avrupa Yönergelerine uygundur: 2000/14/EC, 2006/42/EC Ve şu standartlara veya standartlaştırılmış belgelere uygun olarak üretilmiştir: EN/ISO11806 Teknik dokümanlar şu adreste bulunan dosyalarda mevcuttur: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg 2000/14/EC sayılı Direktif tarafından istenen uygunluk değerlendirme prosedürü, Ek V’e uygundur. Ölçülen Ses Gücü Düzeyi: 94 dB (A) Garanti Edilen Ses Gücü Düzeyi: 96 dB (A)

Rainer Bergfeld Genel Müdür AT-3731 C modeli için Simgeler END020-3 Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin. .......................Gerekli önlemleri alın ve dikkatli olun. ............Kullanım kılavuzunu okuyun. ......................Tehlike! Sıçrayan yabancı maddelere karşı dikkatli olun. ......................Makine ile etraftaki kişiler arasında en az 15 m mesafe olmalıdır. ...............İnsanların yaklaşmasına izin vermeyin. Titreşim Sol kol Sağ kol İlgili standart Model a

) Belirsizlik K (m/sn

) Belirsizlik K (m/sn

Ni-MH Li-ion119 .............. En az 15 m’lik mesafe bırakın. ...................... Baret, gözlük ve kulaklık kullanın. ...................... Koruyucu eldiven takın. ...................... Altı kaymayan sağlam ayakkabılar giyin. Çelik uçlu koruyucu ayakkabılar tavsiye edilir. ...................... Neme maruz bırakmayın. ...................... İzin verilen maksimum makine devri. ............... Kesinlikle metal bıçak kullanmayın. ............... Sadece AB ülkeleri için Elektrik cihazları ve pilleri ev çöpüyle birlikte atmayın! Elektrikli ve Elektronik Cihaz Atıkları, Piller ve Aküler ve Pil ve Akü Atıkları Hakkındaki Avrupa Yönergeleri ve bunların ulusal kanunlara göre uygulanışı uyarınca kullanım ömrünü tamamlayan elektrikli cihazlar ve piller mutlaka ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. Yalnızca Avrupa ülkeleri için ENH043-3 AT Uygunluk Beyanı Aşağıda imzaları bulunan ve Dolmar GmbH tarafından yetkilendirilmiş Rainer Bergfeld DOLMAR makine(ler) ile ilgili şu hususları beyan eder: Makinenin Adı: Akülü Yan Tırpan Model Numarası/Tipi: AT-3731 C Teknik Özellikler: bkz. “TEKNİK ÖZELLİKLER” tablosu. seri üretimdir ve Şu Avrupa Yönergelerine uygundur: 2000/14/EC, 2006/42/EC Ve şu standartlara veya standartlaştırılmış belgelere uygun olarak üretilmiştir: EN60335 Teknik dokümanlar şu adreste bulunan dosyalarda mevcuttur: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg 2000/14/EC sayılı Direktif tarafından istenen uygunluk değerlendirme prosedürü, Ek IV’e uygundur. Onaylayan Kurum: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Almanya Tan ımlama numarası 0197 Ölçülen ses gücü seviyesi: 95 dB (A) Garanti edilen ses gücü seviyesi: 96 dB (A)

ÖNEMLİ GÜVENLİK TALİMATLARI

GEB068-5 UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Verilen uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir. Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın. Kullanım amacı

1. Akülü yan tırpan / yan tırpan / misinalı yan tırpan

yalnızca çimlerin, otların, çalıların ve ağaç altındaki bitkilerin kesilmesi için tasarlanmıştır. Çit budama vb. gibi farklı amaçlar için kullanılmamalıdır, aksi takdirde yaralanmalar meydana gelebilir. Genel talimatlar

1. Bu kullanım kılavuzunu okumamış, fiziksel, algısal

veya zihinsel kabiliyet eksiklikleri bulunan (çocuklar da dahil) veya deneyimsiz ve bilgisiz kişilerin bu makineyi kullanmasına kesinlikle izin vermeyin. Çocuklar, bu makine ile oynamamaları gerektiği konusunda uyarılmalıdır.

2. Makineyi çalıştırmadan önce, makinenin kullanımını

anlamak için bu kullanım kılavuzunu okuyun.

3. Makineyi, yan tırpan ve misinalı yan tırpan kullanımı

konusunda yeterli bilgi ve deneyime sahip olmayan kişilere vermeyin.

4. Makineyi birisine verirken daima bu kullanım

kılavuzunu da beraberinde verin.

5. Bu makineyi çok hassas ve dikkatli bir şekilde

6. Makineyi kesinlikle alkol, uyuşturucu veya ilaç

kullandıktan sonra veya kendinizi yorgun veya hasta hissediyorsanız kullanmayın.

7. Makine üzerinde kesinlikle değişiklik yapmaya

8. Ülkenizde yan tırpan ve misinal

ı ya n tırpan kull anımı konusunda yürürlükte olan yönetmeliklere uyun. Kişisel koruyucu ekipmanlar (Şekil 1)

1. Sıçrayan yabancı maddelere veya düşen nesnelere

karşı kendinizi korumak için koruyucu baret, koruyucu gözlük ve koruyucu eldiven takın. 15m(50

2. İşitme kaybını önlemek için koruyucu kulaklık kullanın.

3. Güvenli çalışabilmek için, örneğin iş tulumları ve altı

kaymayan sağlam ayakkabılar vb. gibi uygun kıyafetler ve ayakkabı giyin. Bol giysiler ve sallanan takılar kullanmayın. Bol giysileriniz, takılarınız ve uzun saçlarınız hareketli parçalara kapılabilir.

4. Kesici bıçağa dokunmadan önce koruyucu eldiven

takın. Kesici bıçaklar, çıplak olması halinde ellerinizi ciddi şekilde kesebilir. Çalışma alanı güvenliği

1. Makineyi yalnızca gün ışığında ve görüşün açık

olduğu durumlarda çalıştırın. Makineyi karanlıkta veya sisli havalarda çalıştırmayın.

2. Makineyi tutuşabilir sıvıların, gazların ve tozların

bulunduğu patlayıcı ortamlarda kullanmayın. Makine, tozları veya gazları tutuşturabilecek kıvılcımlar çıkarır.

3. Çalıştırma sırasında kesinlikle kaygan yüzeyler veya

eğimi dik alanlarda durmayın. Kış mevsiminde buza ve kara dikkat edin ve yere daima sağlam ve dengeli basın.

sında etraftaki kişil eri ve hayvanları makineden en az 15 m uzakta tutun. Birisi yakınınıza yaklaştığında makineyi derhal durdurun.

5. Çalışmaya başlamadan önce çalışma alanında taş ve

benzeri sert nesneler olup olmadığını kontrol edin. Aksi takdirde, bu yabancı maddeler sıçrayarak veya tehlikeli şekilde geri tepmeye neden olarak ciddi yaralanmalara ve/veya mal kayıplarına yol açabilirler.

6. UYARI: Bu ürünün kullanımı sonucu, solunum

hastalıklarına veya diğer hastalıklara neden olabilecek kimyasal maddeler içeren tozlar meydana gelebilir. Böcek ilaçları, gübreler ve zararlı bitki zehirlerinde bulunan bileşikler bu tür maddelere örnek olarak verilebilir. Maruziyetlerden kaynaklanan riskler, bu tip işleri ne sıklıkla yaptığınıza bağlı olarak değişir. Bu kimyasal maddelere maruziyetinizi azaltmak için: uygun şe kilde havalandırılan bir orta mda çalışın ve mikroskobik partiküllerin tutulması için özel olarak tasarlanmış toz maskeleri vb. gibi kişisel güvenlik ekipmanları kullanın. Elektrik ve akü güvenliği

1. Makineyi yağmura veya ıslak koşullara maruz

bırakmayın. Makinenin içine su girmesi, elektrik çarpması riskini arttıracaktır.

2. Açma/kapama düğmesi çalışmayan makineyi

kullanmayın. Açma/kapatma düğmesi kontrol edilemeyen bir makine tehlikelidir ve mutlaka onarılmalıdır.

3. Makinenin istem dışı çalışmasına izin vermeyin.

Makineye akü takmadan veya makineyi kaldırmadan veya taşımaya başlamadan önce mutlaka açma/ kapama düğmesinin kapalı konumda olduğundan emin olun. Makineyi parmağınızı açma/kapama düğmesine koyarak taşımanız veya açma/kapama düğmesi açık konumdaki makineye güç beslenmesi kazalara yol açabilir.

4. Yalnızca üretici tarafından önerilen şarj cihazlarını

kullanın. Belirli bir akü tipi için uygun olan şarj cihaz

başk a b ir aküyle kullanıldığında yangın riski yaratabilir.

5. Makineyi yalnızca belirtilen akülerle kullanın. Farklı

akülerin kullanılması yaralanma ve yangın riskini arttırır.

6. Kullanmadığınız zamanlarda aküyü ataç, metal para,

anahtar, çivi, vida gibi akü kutuplarının birbirine temas etmesine neden olabilecek metal nesnelerden uzak tutun. Kutupların bu şekilde kısa devre yapması yanıklara veya yangına yol açabilir.

7. Akünün hasar görmesi durumunda aküden sızan

sıvıya kesinlikle temas etmeyin. Yanlışlıkla sıvıyla temas etmeniz durumunda, ilgili bölgeyi bol su ile yıkayın. Akü sıvısı gözünüze temas ederse, derhal bir doktora görünün. Aküden sızan sıvılar tahrişe ve yanıklara yol açabilir. İlk çalıştırma

1. Makineyi kurmadan veya ayarlamadan önce mutlaka

2. Kesici bıçakla ilgili herhangi bir işlem yapmadan önce

koruyucu eldiven takın.

3. Aküyü takmadan önce makinede hasar veya gevşek

vida/somun olmadığını ve kurulumunun doğru yapıldığını kontrol edin. Körlenmişse, kesici bıçağı bileyin. Kesici bıçak bükülmüş veya hasar görmüşse, değiştirin. Tüm kontrol mandallarının ve düğmelerinin doğru çalıştığını kontrol edin. Kolları temizleyin ve kurulayın.

4. Motor hasarlıysa veya doğru şekilde monte

edilmemişse kesinlikle çalıştırmayı denemeyin. Aksi takdirde, ciddi yaralanmalar meydana gelebilir.

5. Makineyi çalıştırmadan önce varsa üzerindeki ayar

anahtarını çıkartın. Makinenin hareket li bir parçasına takılı kalan bir anahtar yaralanmalara yol açabilir.

6. Omuz askısını ve kavrama sapını kullanıcının vücut

ölçülerine göre ayarlayın.

7. Aküyü takarken, kesici parçayı gövdenizden ve zemin

de dahil diğer nesnelerden uzakta tutun. Kesici parça, çalıştırma sırasında hareket edebilir ve yaralanmalara, makine hasarlarına ve/veya diğer maddi hasarlara neden olabilir.

8. Makineyi çalıştırmadan önce varsa üzerindeki ayar

anahtarını veya bıçak kapağını çıkartın. Makinenin hareketli bir parçasına takılı kalan bir aksesuar yaralanmalara yol açabilir. Çalıştırma

1. Acil bir durumda makineyi derhal durdurun.

2. Çalışma sırasında anormal bir durum (örn. gürültü,

titreşim) hissederseniz, makineyi derhal durdurun. Bu durumun nedeni bulunup çözülene kadar makineyi kullanmayın.

3. Makine kapatıldıktan sonra kesici parça bir süre daha

dönmeye devam eder. Bu nedenle, kesici parçaya dokunmak için acele etmeyin.

4. Çalışma sırasında mutlaka omuz askısını kullanın.

Makineyi sağ tarafınızda sıkıca tutun.

5. Fazla ileriye uzanmaya çalışmayın. Her zaman yere

sağlam basın ve dengenizi koruyun. Tökezlememek için ağaç kütükleri, kökler ve hendekler gibi gizli engellere dikkat edin.

6. Kontrolünüzü kaybetmemek için kesinlikle merdiven

veya ağaç üzerinde çalışmayın.

7. Makine ağır bir darbe alırsa veya düşerse, çalışmaya

devam etmeden önce durumunu kontrol edin.121 Kontrollerde ve güvenlik cihazlarında hasar veya arıza olmadığını kontrol edin. Herhangi bir hasar veya şüphelendiğiniz bir durum varsa, yetkili servis merkezimize kontrol ve onarım talebinde bulunun.

8. Dişli kutusuna dokunmayın. Dişli kutusu, çalışma

9. Yorgunluk nedeniyle kontrolünüzü kaybetmemek için

düzenli olarak mola verin. Her saat başı 10 ila 20 dakika mola vermenizi öneririz.

10. Kısa süre de olsa makinenin başından ayrılırken

mutlaka aküsünü çıkartın. Aküsü takılı kalan bir makinenin başından ayrılmanız halinde, makine yetkili olmayan bir kişi tarafından kullanılabilir ve neticesinde ciddi kazalar meydana gelebilir.

11. Kesici parça ile muhafaza arasında çim veya dal

sıkışırsa, tıkanıklığı gidermeye başlamadan önce

tlak a makineyi kapalı konuma getirin ve aküsünü çıkartın. Aksi takdirde, kesici parça istem dışı dönebilir ve ciddi yaralanmalara yol açabilir.

12. Kesici parça taşa veya benzeri sert bir cisme denk

gelirse, derhal makineyi durdurun. Ardından, aküyü çıkartın ve kesici parçayı kontrol edin.

13. Çalışma sırasında kesici parçada çatlak veya hasar

olmadığını sık sık kontrol edin. Kontrol etmeden önce, aküyü makineden çıkartın ve kesici parça tamamen duruncaya kadar bekleyin. Yalnızca yüzeysel çatlaklar içeriyor olsa bile, hasarlı kesici parçayı derhal değiştirin.

14. Asla bel hizanızın üzerinde kesim yapmayın.

15. Kesme işlemine başlamadan önce, açma/kapama

düğmesine bastıktan sonra kesici parçanın sabit bir hıza ulaşmasını bekleyin.

16. Metal bıçaklar kullanırken, sanki el tırpanı

kull anıyo rmuş gibi makineyi sağdan sola doğru eşit olarak yardım daire şeklinde hareket ettirin.

17. Kesici bıçak, gizli kablolara temas edebileceğinden

makineyi yalnızca yalıtımlı kavrama yüzeylerinden tutun. Kesici bıçakların, elektrik akımı bulunan kablolara temas etmesi halinde akım, iletken metal parçalar üzerinden operatöre iletilerek, elektrik çarpmasına yol açabilir. Kesici parçalar

1. Gerçekleştireceğiniz iş için uygun kesici parçayı

kullanın. – Misinalı kesim başlıkları (misinalı yan tırpan başlıkları) kesilmiş çimlerin biçilmesi için uygundur. –Metal bıçaklar ise dalların, yüksek çimlerin, çalıların, fundaların, ağaç altındaki küçük bitkilerin vb. kesilmesi için uygundur. – Birbirine bağlı metal zincirlerden meydana gelen ve tek bıçaklı parçalar da dahil kesinlikle başka bıçak kullanmayın. Akdi takdirde, ciddi yaralanmalar meydana gelebilir.

2. Daima, kullandığınız kesici parça için uygun kesici

parça muhafazasını kullanın.

3. Metal bıçaklar kullanırken, “geri tepmeye” dikkat edin

ve kazara oluşabilecek geri tepmelere karşı daima hazırlıklı olun. “Geri tepme” bölümüne bakın. Geri tepme (Bıçağın takılması)

1. Geri tepme (bıçağın takılması), takılan veya sıçrayan

kesici bıçağa verilen ani bir tepkidir. Geri tepme meydana geldiğinde, makine yana veya operatöre doğru büyük bir kuvvetle sıçrar ve ciddi yaralanmalara neden olabilir.

2. Geri tepme özellikle bıçağın saat 12 ila saat 2

arasında kalan bölümünün çapı 3 cm veya daha geniş olan sert cisimlere, çalılara ve ağaçlara uygulanması neticesinde meydana gelir. (Şekil 2)

3. Geri tepmeyi önlemek için:

–Bıçağın saat 8 ila saat 11 arasında kalan bölümünü kullanın. – Kesinlikle bıçağın saat 12 ila saat 2 arasında kalan bölümünü kullanmayın. – Operatör eğitimli ve deneyimli değilse, kesinlikle bıçağın saat 11 ila saat 12 ve saat 2 ila saat 5 arasında kalan bölümlerini kullanmayın. Bıçağın bu bölümlerinin kullanılması tamamen operatörün risk

e soru mluluğundadır. – Kesici bıçakları kesinlikle çit, duvar, ağaç kütükleri ve taşlar vb. gibi sert cisimlerin yakınında kullanmayın. – Kesici bıçakları kenar kesimi veya çit budama vb. gibi işlemler için düşey olarak kullanmayın. (Şekil 3) Titreşim

1. Kan dolaşımı zayıf olan kişilerin aşırı titreşime maruz

kalması, damarların veya sinir sisteminin zarar görmesine yol açabilir. Titreşim parmaklarda, ellerde ve bileklerde şu semptomlara neden olabilir: “Uyuşma” (hissizlik), karıncalanma, ağrı, batma hissi, cilt renginin veya cildin değişmesi. Bu semptomlardan herhangi biri ortaya çıkarsa, doktora başvurun!

2. “Beyaz parmak hastalığı” riskini düşürmek için,

çalışma sırasında ellerinizi sıcak tutun ve makine ve aksesuarlarının bakımını gerektiği şekilde yapın. Taşıma

1. Makineyi taşımaya başlamadan önce kapalı konuma

getirin ve aküsünü çıkartın. Kesici bıçağa kapağını takın.

2. Makineyi mutlaka şaftından tutarak yatay konumda

3. Makineyi bir araçla taşırken, devrilmemesi için sağlam

şekilde sabitleyin. Aksi takdirde, makine ve yanındaki diğer şeyler hasar görebilir. Bakım

1. Makinenizin servisinin mutlaka yetkili servis

merkezinde yalnızca orijinal yedek parçalar kullanılarak yapıldığından emin olun. Yanlış onarım ve kötü bakım makinenin ömrünü kısaltabilir ve kaza riskini arttırabilir.

2. Herhangi bir bakım veya onarım çalışması yapmaya

veya makineyi temizlemeye başlamadan önce kapalı konuma getirin ve aküsünü çıkartın.

3. Kesici bıçağı taşırken daima koruyucu eldiven takın.

4. Makine üzerindeki tozu ve kiri sürekli temizleyin. Bu

işlem için kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde, plastik parçalarda renk değişimi, deformasyon veya çatlaklar meydana gelebilir.

5. Her kullanımdan sonra tüm vida ve somunları sıkın.

6. Bu kullanım kılavuzunda belirtilmeyen bakım veya

onarım işlemlerini gerçekleştirmeye çalışmayın. Bu tür

ler için yetkili servis merkezinize danışın.122

7. Yalnızca orijinal yedek parça ve aksesuarlarımızı

kullanın. Üçüncü taraflarca tedarik edilen parça veya aksesuarların kullanılması makinenin bozulmasına, mal kayıplarına ve/veya ciddi yaralanmalara yol açabilir.

8. Yetkili servis merkezimizden makineyi düzenli olarak

kontrol etmesini ve bakımı nı yapmasını isteyin. Saklama

1. Makineyi depoya kaldırmadan önce, eksiksiz bir

temizlik ve bakım çalışması uygulayın. Aküsünü çıkartın. Kesici bıçağa kapağını takın.

2. Makineyi kuru ve çocukların ulaşamaması için yüksek

veya kilitli bir yerde saklayın.

3. Makineyi kesinlikle duvara vb. dayamayın. Aksi

takdirde, aniden düşerek yaralanmalara neden olabilir. İlk yardım

1. Daima yakınınızda bir ilk yardım kiti bulundurun. İlk

yardım kitinden bir şey alındığında derhal yerine yenisini koyun.

2. Yardım isterken, şu bilgileri verin:

– Kazanın yeri – Ne olduğu –Yaralı kişi sayısı – Yaralanmanın tipi –Adınız BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken defalarca kullanmanın getirdiği rahatlık ve tanıdıklık duygusunun, güvenlik kurallarına sıkı sıkıya bağlı kalmanızı önlemesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanım kılavuzunda belirtilen güvenlik kurallarına uyulmaması ciddi yaralanmalara neden olabilir.

1. Aküyü kullanmaya başlamadan önce (1) akü şarj

cihazı, (2) akü ve (3) akünün takıldığı ürüne ilişkin tüm talimatları ve uyarıları okuyun.

2. Aküyü sökmeye çalışmayın.

3. Çalışma süresinde önemli bir kısalma gözlerseniz,

hemen çalışmayı bırakın. Bu durum aşırı ısınmaya, yangına ve hatta patlamaya yol açabilir.

4. Elektrolit (akü sıvısı) gözlerinize temas ederse, bol

temiz suyla yıkayın ve derhal bir doktora başvurun. Elektrolit körlüğe neden olabilir.

5. Akünün kısa devre yapmasını önleyin:

(1) Herhangi bir iletken nesne ile akü uçlarına dokunmayın. (2) Aküyü çivi, madeni para vb. metal nesnelerin bulunduğu bir yerde saklamayın. (3) Aküyü suya veya yağmu

maruz bırakmayın. Aküde oluşan kısa devre büyük bir elektrik akımına, aşırı ısı nmaya, yangına ve aletin bozulmasına yol açabilir.

6. Aleti ve aküyü 50°C (122°F) sıcaklığa ulaşabilecek

veya bu değeri aşabilecek ortamlarda saklamayın.

7. Önemli ölçüde hasar görmüş veya tümüyle

tükenmiş olsa da aküyü kesinlikle yakarak imha etmeye çalışmayın. Akü ateşe atıldığında patlayabilir.

8. Akünün düşmemesine ve darbe almamasına

9. Hasarlı bir aküyü kesinlikle kullanmayın.

10. Akünün atılması sırasında ilgili yönetmeliklere

uyun. BU TALİMATLARI SAKLAYIN. Akünün öngörülen maksimum ömrü dolana kadar kullanılması için öneriler

1. Aküyü tamamen boşalmasını beklemeden şarj

edin. Aletin çalışma gücünde bir azalma gördüğünüzde, mutlaka çalışmayı bırakıp, aküyü şarj edin.

2. Tam olarak şarj edilmiş bir aküyü tekrar şarj

etmeyin. Akünün normalden fazla şarj edilmesi ömrünü kısaltır.

3. Aküyü 10°C - 40°C (50°F - 104°F) değerlerini

aşmayan oda sıcaklığında şarj edin. Akü ısınmışsa, şarj etmeden önce soğumasını bekleyin.

4. Makineyi uzun bir süre kullanmayacaksanız bile,

aküsünü her altı ayda bir şarj edin. Parçaların tanımı (Şekil 4)

• Makine üzerinde ayar veya başka bir kontrol işlemi gerçekleştirmeden önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir. Akünün takılması ve çıkartılması (Şekil 5) DİKKAT:

• Aküyü takmadan ve çıkarmadan önce mutlaka makineyi kapalı konuma getirin.

• Aküyü takarken ve çıkartırken makineyi ve aküyü sıkıca tutun. Aksi takdirde, makine ve akü elinizden kayarak düşebilir ve neticesinde makine ve akü hasarları ve yaralanmalar meydana gelebilir. Aküyü çıkarmak için akünün ön tarafında bulunan düğmeye bastırın ve aküyü çekerek makineden çıkartın. Aküyü takmak için aküdeki dili makine gövdesindeki girintiyle aynı hizaya getirin ve aküyü iterek yerine oturmasını sağlayın. Akünün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafında bulunan kırmızı göstergeyi görüyorsanız, akü tam olarak kilitlenmemiştir. DİKKAT:

• Kırmızı gösterge tamamen kayboluncaya kadar aküyü itin. Aksi takdirde, akü makineden kayıp düşebilir ve123 operatörün veya çevredeki kişilerin yaralanmasına neden olabilir.

• Aküyü zorlayarak takmaya çalışmayın. Akünün makineye rahatça takılamaması, yanlış takıldığını gösterir. NOT:

• Bu makine yalnızca tek bir aküyle çalışmaz. Makine/akü koruma sistemi Bu makinede bir makine/akü koruma sistemi mevcuttur. Bu sistem, makine ve akü ömrünü uzatmak için motora beslenen gücü otomatik olarak keser. Makine veya akü için aşağıda sıralanan durumlardan birinin geçerli olması halinde, çalışmayı otomatik olarak durdurur. Bazı durumlarda göstergeler yanar. Aşırı yük koruması Makine anormal derecede yüksek akım çekecek şekilde çalışmaya başladığında, makine otomatik olarak durdurulur ve akü göstergeleri yanıp sönmeye başlar. Böyle bir durumda, makineyi kapalı konuma getirin ve makinenin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından, yeniden başlatmak üzere makineyi tekrar açık konuma getirin. Makine aşırı ısınma koruması (Şekil 6) Makine aşırı ısınmışsa, makine otomatik olarak durur ve güç göstergesi yaklaşık 60 saniye boyunca yanıp

nmey e başlar. Böyle bir durumda, makineyi tekrar açık konuma getirmeden önce makinenin soğumasını bekleyin. Akü aşırı ısınma koruması Akü aşırı ısınırsa, makine otomatik olarak durur ve akü göstergeleri sabit yanmaya başlar. Açma/kapama düğmesine basılsa dahi makine çalışmaz. Böyle bir durumda, makineyi tekrar açık konuma getirmeden önce akünün soğumasını bekleyin. NOT: Akü aşırı ısınma koruması yalnızca üzerinde yıldız işareti bulunan akülerle çalışır. (Şekil 7) Aşırı deşarj koruması Akü kapasitesi azaldığında, makine otomatik olarak durur. Düğmelere basılmasına rağmen makine çalışmıyorsa, makin edeki aküleri çıkartın ve aküleri şarj edin. Kalan akü kapasitesi göstergesi (Şekil 8) Akü göstergelerinin kalan akü kapasitelerini göstermesini sağlamak için kontrol düğmesine basın. Akü göstergelerinin her biri bir aküye karşılık gelir. Kalan akü kapasitesi göstergesi

Kullanım sırasında anormal göstergeler

Göstergeler kalan akü kapasitesi için farklı durumları gösterir. Açma/kapama işlemi UYARI:

• Aküyü makineye takmadan önce, açma/kapama düğmesinin kusursuz çalışıp çalışmadığını ve açma/kapama düğmesi bırakıldığında “OFF” (kapalı) konumuna dönüp dönmediğini mutlaka kontrol edin. Kilitleme mandalına basılmamışsa, açma/kapama düğmesini zorlamayın. Aksi takdirde, açma/kapama düğmesi kırılabilir. Açma/ kapama düğmesi doğru şekilde çalışmayan bir Akü göstergeleri (Akü 1 veya Akü 2) Kalan güç : Açık : Kapalı : Yanıp sönüyor %50 ila %100 %20 ila %50 %0 ila %20 veya Aküyü şarj edin Akü göstergesi Durum: Açık : Kapalı Akü 1 Akü 2 Makine bozulmuş olabilir. Makine bozulmuş olabilir. Yıldız işaretli akünün (aşırı ısınma) koruma işlevi devreye girmiş olabilir. Kalan kapasite düşüktür, aküyü şarj edin. Makinede anormal derecede yüksek gerilim tespit edilmiştir. Aküyü değiştirin.124 makinenin kullanılması, kontrol kaybına ve neticesinde ciddi yaralanmalara neden olabilir. Muhafaza üzerindeki güç düğmesine basın; makine açılmalı ve güç göstergesi yanmalıdır. (Şekil 6) AT-3724 U modeli için (Şekil 9) AT-3731 C modeli için (Şekil 10) Açma/kapama düğmesine yanlışlıkla basılmasının önlenmesi için, makinede bir kilitleme mandalı bulunur. Makineyi çalıştırmak için kilitleme mandalını açık konuma getirin ve ardından açma/kapama düğmesine basın. Makineyi durdurmak için parmağınızı açma/kapama düğmesinden çekin. NOT:

• Güç düğmesine basıldıktan sonra makinede bir dakika boyunca hiçbir işlem yapılmazsa, makine otomatik olarak kapanacaktır. Yabancı Maddelerin Temizlenmesi İçin Yön Değiştirme Düğmesi UYARI:

• Makinenin çalışma yönü ters çevrilerek temizlenemeyen otlar ve yabancı maddeler temizlenmeden önce mutlaka makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir. AT-3724 U modeli için (Şekil 11) AT-3731 C modeli için (Şekil 12) Bu makinede kullanım amacı yalnızca makinede sıkışmış olan otların ve yabancı maddelerin temizlenmesi olan bir yön değiştirme mandalı bulunur. Makineyi normal şekilde çalıştırmak için, düğmenin “A” tarafına basılmalıdır. Hareketli başlığa sıkışan ot ları ve yabancı maddeleri temizlemek için, mandalın “B” tarafına basılarak makinenin dönüş yönü tersine çevrilebilir. Bu ters yönde makine yalnızca kısa bir süre çalışacak ve ardından otomatik olarak kapanacaktır. İKAZ:

• Çalışmaya başlamadan önce dönüş yönünü mutlaka kontrol edin.

• Yön değiştirme düğmesini yalnızca makine tamamen durduktan sonra kullanın. Makinenin durmadan önce yönünün değiştirilmesi, makineye zarar verebilir. Hız ayar düğmesi (Şekil 13) Makine hızı, ayar düğmesi döndürülerek ayarlanabilir. Hızı yükseltmek için hız ayar düğmesini saat yönünde, düşürmek için ise saat yönünün tersinde çevirin. Misinalı kesme başlığı (kesici bıçakla gelen ürünler için opsiyonel bir aksesuardır) Misinalı kesim başlığı İKAZ:

• Makine yüksek devirde çalışıyorken, başlığa misina beslemeye çalışmayın. Yüksek devirde misina beslenmesi, misinalı kesim başlığına zarar verebilir.

• Başlık hareket halindeyken, çarparak misina besleme işlevi doğru şekilde çalışmaz. (Şekil 14) Misinalı kesme başlığı, çarpmalı besleme mekanizmasına sahip bir çift misinalı yan tırpan başlığıdır. Misinanın açılması için, kesme başlığı düşük devirde çalışırken yere çarpılması yeterlid ir. NOT: Baş lık yere çarpılmasına rağmen misina açılmıyorsa, “Bakım” bölümünde açıklanan prosedürleri takip ederek misinayı geri sarın/değiştirin. KURULUM UYARI:

• Makine üzerinde herhangi bir işlem yapmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir.

• Makineyi kesinlikle tam olarak monte etmeden çalıştırmayın. Makinenin tam olarak monte edilmeden kullanılması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir. Kolun takılması AT-3724 U modeli için (Şekil 15) Kol şaftını şekilde gösterildiği gibi sapa yerleştirin. Saptaki vida deliği ile şafttaki vida deliğini aynı hizaya getirin. Vidayı sağlam şekilde sıkın. Bariyeri ve sapı dört adet vida yardımıyla şaft borusuna takın. Şaft borusu üzerindeki ara parçanın sap/bariyer tertibatı ile askı arasına geldiğinden emin olun. Kolu kol kelepçesi ile kol yuvası arasına yerleştirin. Kolu rahat bir çalışma konumu sağlayacak bir açıya ayarlayın ve ardından kelebek vidayı elinizle sağlam şekilde sıkın. (Şekil 16) AT-3731 C modeli için (Şekil 17) Sapı şaft borusuna takın ve iki adet cıvatayla sabitleyin. Şaft borusu üzerindeki ara parçanın sap tertibatı ile diğer sap arasına geldiğinden emin olun. Ara parçayı çıkarmayın veya ezmeyin. Muhafazanın takılması UYARI:

• Muhafazası şekilde gösterildiği gibi takılı değilse kesinlikle makineyi kullanmayın. Aksi taktirde, ciddi yaralanmalar meydana gelebilir. Kesici bıçak için (yalnızca AT-3724 U modeli için) (Şekil 18) Koruyucu kelepçesinin tırnağını, konumunu boru üzerindeki etiketle aynı hizaya getirerek dişli kutusuna takın. Koruyucuyu iki adet cıvata ile koruyucu kelepçesine sabitleyin ve ardından her iki cıvatayı Alyan anahtarıyla eşit şekilde sıkın. (Şekil 19) Misinalı kesim başlığı için AT-3731 C için (Şekil 20) Koruyucu parçası üzerindeki tırnakları koruyucu girintileriyle aynı hizaya getirin.125 Koruyucu yuvası parçası üzerindeki tırnakları koruyucu yuvası girintisiyle aynı hizaya getirin. (Şekil 21) Koruyucuyu ve koruyucu yuvasını yerleştirdikten sonra, cıvataları sağlam şekilde sıkın. (Şekil 22) AT-3724 U için (opsiyonel aksesuar) Cıvataları Alyan anahtarıyla sökün. Ardından, koruyucu kelepçesini ve koruyucuyu çıkartın. (Şekil 23) Koruyucu parçasını ve koruyucu yuvası parçasını dişli kutusuna takın. Misinalı kesim başlığı için koruyucuyu takmak üzere, yukarıda açıklanan kurulum yöntemini takip edin. (Şekil 24) Misina muhafazasının takılması DİKKAT:

• Misina muhafazasını ayarlamadan önce, kesim başlığının tamamen durmasını bekleyin. Misina muhafazasını ayağınızla ayarlamaya çalışmayın. Kesim başlığı önündeki nesnelerin zarar görmesi riskini düşürmek için, misina muhafazasını, misinanın kesim aralığını kontrol edecek şekilde takın. (Şekil 25) Misina muhafazasını bir miktar dışarı doğru kaydırın ve koruyucunun deliklerine takın. (Şekil 26) NOT:

• Misina muhafazasını çok fazla dışarı doğru kaydırma yın. Ak si takdirde, kırılabilir. Misina muhafazası kullanılmıyorken, bekleme konumuna kaldırın. (Şekil 27) Misinalı kesim başlığının takılması DİKKAT:

• Çalışma sırasında misinalı kesme başlığı kazara bir kayaya veya sert bir cisme çarparsa, makine derhal durdurulmalı ve hasar olup olmadığı kontrol edilmelidir. Misinalı kesim başlığı hasar görmüşse, derhal değiştirilmelidir. Hasarlı bir misinalı kesim başlığının kullanılması ciddi yaralanmalara yol açabilir. İKAZ:

• Yalnızca orijinal Dolmar misinalı kesim başlıklarının kullanıldığından emin olun. Misinalı kesim başlığını daha kolay değiştirmek için, makineyi baş aşağı çevirin.

lya n anahtarını koruyucu kapaktaki delikten sokun ve alıcı pulunu Alyan anahtarıyla kilitlenene kadar çevirin. Misinalı kesme başlığını doğrudan dişli mil üzerine yerleştirin ve saat yönünün tersine çevirerek sıkın. Alyan anahtarını çıkartın. Misinalı kesim başlığını çıkarmak için, alıcı pulunu Alyan anahtarıyla sabit tutarken misinalı kesim başlığını saat yönünde çevirin. (Şekil 28) Kesici bıçağın takılması (ülkeye özel) UYARI:

• Kesici bıçağın dış çapı mutlaka 230 mm olmalıdır. Dış çapı 230 mm’nin üzerinde olan bıçakları kesinlikle kullanmayın. DİKKAT:

• Kesici bıçak mutlaka doğru şekilde yerleştirilmeli ve çatlak veya kırık içermemelidir. Her üç saatlik çalışma sonrasında kesici bıçağı düzeltin veya değiştirin.

• Kesici bıçağı tutarken mutlaka eldiven takın.

• Makine kullanılmıyorken veya taşınırken mutlaka bıçak kapağını takın.

• Kesici bıçak tespit somunu (yaylı pullu) zamanla aşınır. Yaylı pul üzer inde herhang i bir aşınma veya deformasyon tespit ederseniz, somunu değiştirin. Sipariş vermek için size en yakın yetkili servis merkezine başvurun. İKAZ:

• Orijinal Dolmar kesici bıçağın kullanıldığından emin olun. Kesici bıçağı daha kolay değiştirmek için, makineyi baş aşağı çevirin. Kesici bıçağı çıkarmak için, koruyucu kapak ve dişli kutusu üzerindeki delikten bir Alyan anahtarı sokun. Alıcı pulu Alyan anahtarıyla kilitlenene kadar çevirin. Altı köşeli (sol tarafı dişli) somunu lokma anahtarıyla gevşetin ve somunu, sıkıştırma pulunu ve Alyan anahtarını çıkartın. (Şeki l 29

Kesici bıçağı, alıcı pulun çıkıntılı kısmı, kesici bıçak üzerindeki deliğe tam olarak oturacak şekilde şafta takın. Sıkıştırma pulunu takın ve alıcı pulu Alyan anahtarıyla sabit tutarken altı köşeli somuna 13 ila 23 Nm’lik bir sıkma torku uygulayarak kesici bıçağı sabitleyin. (Şekil 30) Bıçağın yukarıda kaldığından emin olun. (Şekil 31) Alyan anahtarının saklanması (Şekil 32) Alyan anahtarı kullanılmadığında, kaybolmaması için şekilde gösterildiği gibi saklanmalıdır. ÇALIŞTIRMA Makinenin doğru taşınması (AT-3724 U) Doğru duruş konumu UYARI:

• Makineyi sol kol şaftı daima gövdenizin önünde kalacak şekilde sağ tarafınızda tutun. Makinenin doğru tutulması, maksimum kontrol sağlar ve geri tepme neticesinde oluşabilecek yaralanmaları önler. Omuz askısını şekilde gösterildiği gibi takın ve makineyi sağ tarafınıza, sol kol şaftı daima önünüzde kalacak şekilde sağlamca sabitleyin. (Şekil 33) Omuz askısının takılması (Şekil 34) Omuz askısını sırtınıza takın ve askı tokasını klik sesi gelecek şe kilde takın. Çe kildiğinde tokanın açılmadığından emin olun. Makineyi şekilde gösterildiği gibi asın. UYARI:

• Bu sırada makinenin kontrolünü kaybetmemek için çok dikkatli olun. Makinenin size veya çevredeki insanlara doğru savrulmasına izin vermeyin. Aksi takdirde, ciddi yaralanmalar meydana gelebilir. Askı konumunun ve omuz askısının ayarlanması Akü veya aksesuarlar değiştirilirken, makinenin ağırlık dengesi değişebilir. Bu durumda askı konumunu ve omuz askısı uzunluğunu aşağıda açıklandığı şekilde ayarlayın. Askı konumunu değiştirmek için, askı üzerindeki tespit vidasını ürünle verilen anahtarı kullanarak gevşetin ve

dından askıy ı ve kayışı gerektiği şekilde kaydırın. Kayış bükülerek kolayca hareket ettirilebilir.126 Askı konumunun ve omuz askısı uzunluğunu şu şekilde ayarlayın: (Şekil 35) –askı yerden en az 750 mm yüksekte olmalıdır, – kesici parça konumları yerden 100 mm ila 300 mm yükseklikte olmalıdır ve – kesici parçanın korumasız kısmı yatay olarak askıdan 750 mm veya daha uzak olmalıdır. Askı konumunu ayarladıktan sonra, vidayı anahtarla sağlam şekilde sıkın. Makinenin doğru taşınması (AT-3731 C) Doğru duruş konumu UYARI:

• Makineyi bariyer daima gövdenizin önünde kalacak şekilde sağ tarafınızda tutun. Makinenin doğru tutulması, maksimum kontrol sağlar ve geri tepme neticesinde oluşabilecek yaralanmaları önler. Şekilde gösterildiği gibi, omuz askısını boynunuzdan ve sağ kolunuzdan geçirerek sol omzunuza yerleştirin ve makineyi bariyerin daima vücudunuzun önünde kalmasına dikkat ederek sağ tarafınızda tutun. (Şekil 36) Omuz askısının takılması (Şekil 37) Omuz askısını yerleştirdikten sonra, makineyi makine kancası ve kanca üzerindeki tokaları kullanarak omuz askısına takın. Tokaların klik sesi duyulacak şekilde takıldığından ve yerine tam olarak oturduğund an emin olun. Söküm (Şekil 38) Tokalar, yan taraflarından sıkılarak kolayca açılabilecek bir mekanizmaya sahiptir. UYARI:

• Bu sırada makinenin kontrolünü kaybetmemek için çok dikkatli olun. Makinenin size veya çevredeki insanlara doğru savrulmasına izin vermeyin. Makinenin kontrolünün kaybedilmesi operatörün ve çevredeki kişilerin ciddi şekilde yaralanmasına yol açabilir. BAKIM UYARI:

• Makinede herhangi bir kontrol veya bakım işlemine başlamadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Makinenin kapatılmaması ve aküsünün çıkartılmaması durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir. İKAZ: Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir. Dişli kutusunun greslenmesi (Şekil 39) Dişli kutusuna gres (Shell Alvania 2 veya muadili) uygulayın. Her 30 saatte bir cıvatayı çıkartın ve ardından gres deliğinden gres uygulayın. (Mutlaka Dolmar satıcınızdan orijinal Dolmar gresi satın almalısınız.) Misinanın değiştirilmesi UYARI:

• Misinalı kesim başlığı kapağının aşağıda açıklandığı gibi muhafazaya doğru şekilde sabitlendiğinden emin olun. Kapağın sağlam şekilde takılmaması, misinalı kesim başlığının sıçrayarak ciddi yaralanmalara yol açmasına neden olabilir. Muhafazanın yanındaki birbirine karşılık gelen yarıklar içeren iki kilide bastırarak, kapağı muhafazadan çıkartın. (Şekil 40) 3-6 m’lik bir misina kesin. Misinayı iki eşit parçaya katlayın, ancak bir tarafı diğerinden 80-100 mm daha uzun bıra kın. (Şekil 41) Yeni misinanın ortasını makara merkezindeki tırnaktan geçirerek, misinanın oturması için tasarlanan 2 kanalın arasına yerleştirin. Misinanın her iki ucunu başlık üzerinde sol tarafta LH ile gösterilen yönde makara etrafına sıkıca sarın. (Şekil 42) 100 mm kalana kadar misinanın tamamını sarın ve bu sırada misina uçlarının geçici olarak makaranın kenarındaki tırnakta takılı kalmasını sağlayın. (Şekil 43) Makarayı, makara üzerindeki girintiler ve çıkıntılar muhafaza üzerindekilerle eşleşecek şekilde kapağa yer leştir in. Ardından, misinanın uçlarını geçici konumlarından çıkartın ve bu uçları, kapaktan çıkacak şekilde gözlü cıvata deliklerinden geçirin. (Şekil 44) Kapağın altındaki çıkıntıyla gözlü cıvata yuvalarını aynı hizaya getirin. Ardından, sabitlemek üzere kapağı muhafazaya sıkıca bastırın. Kilitlerin kapağa tam olarak oturduğundan emin olun. (Şekil 45) Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar DOLMAR yetkili servisleri veya fabrika servis merkezleri tarafından DOLMAR yedek parçaları kullanılarak y apılma lıdır.

Onarım talebinde bulunmadan önce, kendiniz kontrol edin. Kılavuzda açıklanmamış herhangi bir sorunla karşılaşırsanız, makineyi sökmeye çalışmayın. Bunun yerine, makinenin Dolmar Yetkili Servis Merkezleri tarafından orijinal Dolmar yedek parçalar kullanılarak onarılmasını sağlayın.127

• Bu kullanım kılavuzunda tanıtılan Dolmar marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır. Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Dolmar servisine başvurabilirsiniz.

• Misinalı kesim başlığı

• Misina (kesim parçası)

• Orijinal Dolmar akü ve şarj cihazı NOT:

• Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir.

ıza duru mu Ne deni Önlem Motor çalışmıyor. Aküler takılı değildir. Aküleri takın. Akü sorunu (düşük gerilim) Aküyü şarj edin. Şarj edilmesi yeterli olmuyorsa, aküyü değiştirin. Tahrik sistemi doğru şekilde çalışmıyordur. Onarım için size en yakın yetkili servis merkezine danışın. Motor kısa bir süre çalıştıktan sonra duruyor. Dönüş yönü terstir. Yön değiştirme düğmesini kullanarak dönüş yönünü değiştirin. Akü şarj seviyesi düşüktür. Aküyü şarj edin. Şarj edilmesi yeterli olmuyorsa, aküyü değiştirin. Aşırı ısınmıştır. Soğuması i çin makineyi kullanmayı kesin. Makine maksimum devrine ulaşmıyor. Akü yanlış takılmıştır. Aküyü bu kılavuzda açıklandığı şekilde takın. Akü gücü düşüktür. Aküyü şarj edin. Şarj edilmesi yeterli olmuyorsa, aküyü değiştirin. Tahrik sistemi doğru şekilde çalışmıyordur. Onarım için size en yakın yetkili servis merkezine danışın. Kesici parça dönmüyor: makineyi derhal durdurun! Muhafaza ile misinalı kesim başlığı arasına dal vb. gibi yabancı bir cisim sıkışmıştır.

abancı cismi çıkartın. Kesici bıçak tespit somunu gevşemiştir. Somunu bu kılavuzda açıklandığı şekilde sıkın. Kesici bıçak bükülmüştür. Kesici bıçağı değiştirin. Tahrik sistemi doğru şekilde çalışmıyordur. Onarım için size en yakın yetkili servis merkezine danışın. Anormal titreşim: makineyi derhal durdurun! Misinanın bir ucu kopmuştur. Misina beslemek üzere, misinalı kesim başlığını dönerken hafifçe zemine çarpın. Kesici bıçak bükülmüş, çatlamış veya aşınmıştır. Kesici bıçağı değiştirin. Kesici bıçak tespit somunu gevşemiştir. Somunu bu kılavuzda açıklandığı şekilde sıkın. Kesici bıçak yanlış şekilde sabitlenmiştir. Tahrik sistemi doğru şekilde çalışmıyordur. Onarım için size en yakın yetkili servis merkezine danışın. Kesici parça ve motor durmuyor: Aküyü derhal çıkartın! Elektrik veya elektronik arızası vardır. Aküyü çıkartın ve onarım için size en yakın yetkili servis merkezine danışın.ALA 885331A931 DOLMAR GmbH Postfach 70 04 20 D-22004 Hamburg Germany http://www.dolmar.com
